PH502AC - Chauffage Vonroc - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de chauffage	Chauffage électrique
Puissance	2000 W
Modes de chauffage	2 niveaux de chaleur
Thermostat	Thermostat réglable pour un contrôle précis de la température
Dimensions	Dimensions compactes pour un rangement facile
Poids	Poids léger pour une manipulation aisée
Utilisation	Idéal pour les petits espaces, bureaux ou chambres
Maintenance	Nettoyage régulier recommandé pour un fonctionnement optimal
Sécurité	Protection contre la surchauffe et arrêt automatique
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - PH502AC Vonroc

Comment allumer le chauffage Vonroc PH502AC ?

Pour allumer le chauffage, branchez l'appareil à une prise électrique, puis tournez le bouton de contrôle sur la position souhaitée.

Le chauffage ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment régler la température sur le Vonroc PH502AC ?

Utilisez le bouton de contrôle pour sélectionner la température désirée. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Est-ce que le chauffage a une fonction de sécurité ?

Oui, le Vonroc PH502AC est équipé d'une fonction de sécurité qui éteint l'appareil automatiquement en cas de surchauffe.

Comment nettoyer le chauffage ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Ne pas utiliser d'eau ou de produits de nettoyage abrasifs.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal lors du fonctionnement de l'appareil. Si le bruit est excessif ou inhabituel, il est recommandé de contacter le service client.

Quelle est la puissance du chauffage Vonroc PH502AC ?

Le chauffage Vonroc PH502AC a une puissance de 2000 W.

Peut-on utiliser le chauffage dans une salle de bain ?

Non, il n'est pas recommandé d'utiliser le Vonroc PH502AC dans des zones humides comme les salles de bain.

Quel est le poids de l'appareil ?

Le poids du chauffage Vonroc PH502AC est d'environ 1,5 kg.

Comment stocker le chauffage lorsque je ne l'utilise pas ?

Rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de la chaleur. Assurez-vous qu'il est débranché avant de le ranger.

MODE D'EMPLOI PH502AC Vonroc

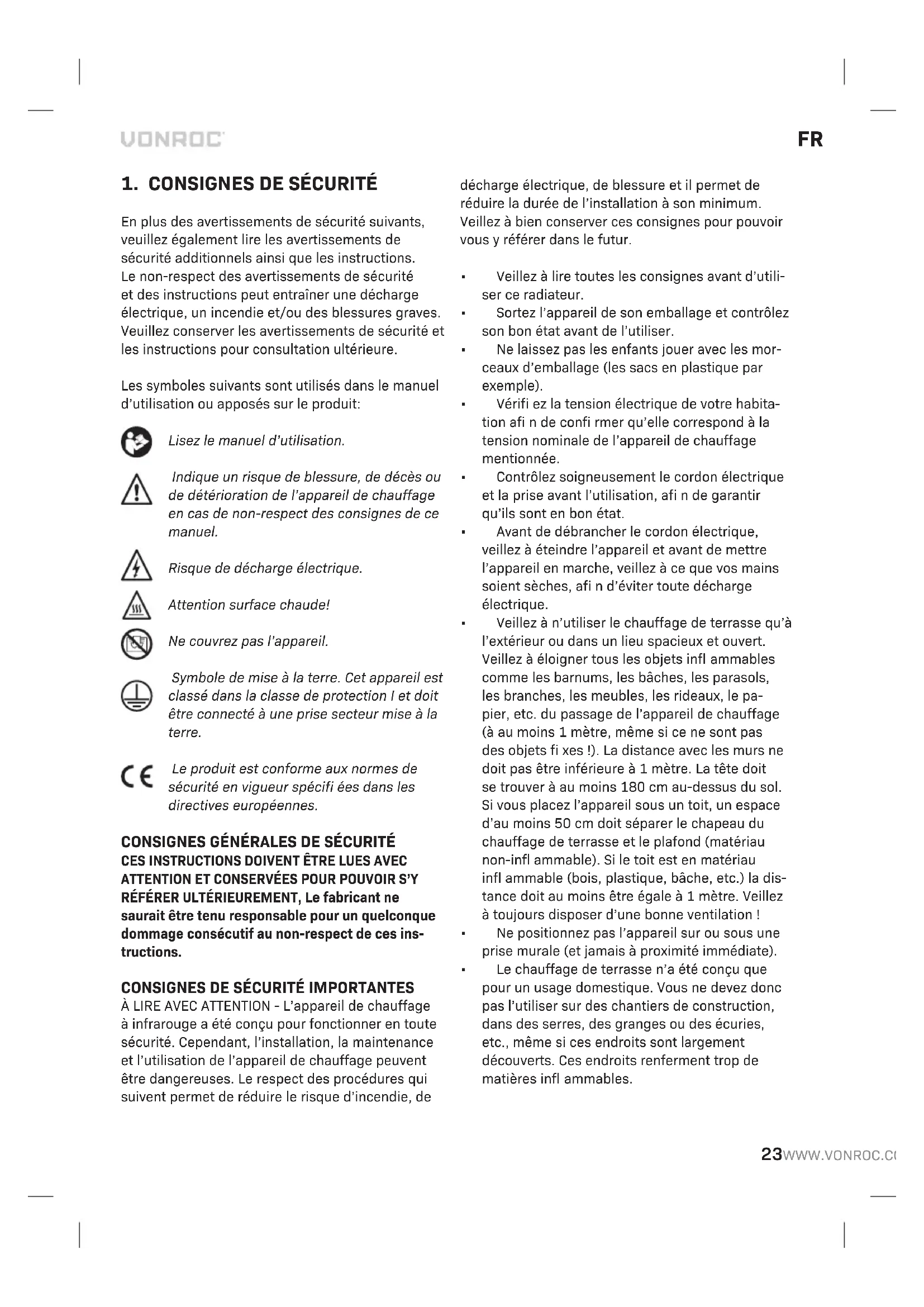

FR Traduction de la notice originale 23

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Indique un risque de blessure, de décès ou de détérioration de l'appareil de chauffage en cas de non-respect des consignes de ce manuel.

Risque de décharge électrique.

Ne couvrez pas l'appareil.

Symbole de mise à la terre. Cet appareil est classé dans la classe de protection I et doit être connecté à une prise secteur mise à la terre.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

CONSIGNES GÉNÉRALES DE SÉCURITÉ CES INSTRUCTIONS DOIVENT ÊTRE LUES AVEC ATTENTION ET CONSERVÉES POUR POUVOIR S'Y RÉFÉRER ULTÉRIEUREMENT, Le fabricant ne saurait être tenu responsable pour un quelconque dommage consécutif au non-respect de ces instructions.

CONSIGNES DE SÉCURITÉ IMPORTANTES

À LIRE AVEC ATTENTION - L'appareil de chauffage à infrarouge a été conçu pour fonctionner en toute sécurité. Cependant, l'installation, la maintenance et l'utilisation de l'appareil de chauffage peuvent être dangereuses. Le respect des procédures qui suivent permet de réduire le risque d'incendie, de décharge électrique, de blessure et il permet de réduire la durée de l'installation à son minimum. Veillez à bien conserver ces consignes pour pouvoir vous y référer dans le futur.

• Veillez à lire toutes les consignes avant d'utiliser ce radiateur.
• Sortez l'appareil de son emballage et contrôlez son bon état avant de l'utiliser.
• Ne laissez pas les enfants jouer avec les morceaux d'emballage (les sacs en plastique par exemple).
• Vérifi ez la tension électrique de votre habitation afi n de confi rmer qu'elle correspond à la tension nominale de l'appareil de chauffage mentionnée.
• Contrôlez soigneusement le cordon électrique et la prise avant l'utilisation, afi n de garantir qu'ils sont en bon état.
• Avant de débrancher le cordon électrique, veillez à éteindre l'appareil et avant de mettre l'appareil en marche, veillez à ce que vos mains soient sèches, afi n d'éviter toute décharge électrique.
• Veillez à n'utiliser le chauffage de terrasse qu'à l'extérieur ou dans un lieu spacieux et ouvert. Veillez à éloigner tous les objets infl ammables comme les barnums, les bâches, les parasols, les branches, les meubles, les rideaux, le papier, etc. du passage de l'appareil de chauffage (à au moins 1 mètre, même si ce ne sont pas des objets fi xes!). La distance avec les murs ne doit pas être inférieure à 1 mètre. La tête doit se trouver à au moins 180 cm au-dessus du sol. Si vous placez l'appareil sous un toit, un espace d'au moins 50 cm doit séparer le chapeau du chauffage de terrasse et le plafond (matériau non-infl ammable). Si le toit est en matériau infl ammable (bois, plastique, bâche, etc.) la distance doit au moins être égale à 1 mètre. Veillez à toujours disposer d'une bonne ventilation!
• Ne positionnez pas l'appareil sur ou sous une prise murale (et jamais à proximité immédiate).

• Le chauffage de terrasse n'a été conçu que pour un usage domestique. Vous ne devez donc pas l'utiliser sur des chantiers de construction, dans des serres, des granges ou des écuries, etc., même si ces endroits sont largement découverts. Ces endroits renferment trop de matières infl ammables.

• N'utilisez pas ce chauffage de terrasse comme moyen de chauffage dans des saunas ou comme chauffage permanent.

• N'utilisez pas ce chauffage de terrasse dans un chenil ou dans tout autre endroit accueillant des animaux.
• Ne l'utilisez pas à proximité d'une baignoire, d'une piscine ou de tout autre point d'eau. Bien que l'appareil soit protégé contre les éclaboussures, vous devez rester vigilant avec l'eau. Veillez à ce qu'il ne tombe pas dans l'eau et ne l'exposez pas à de puissants jets d'eau. Ne touchez pas l'appareil avec les mains mouillées et ne l'installez pas à proximité immédiate d'une baignoire, de sanitaires, d'une piscine ou de tout autre point d'eau car cela représente un risque.
• Afin de vous protéger d'une décharge électrique, n'immergez pas le cordon électrique ou la prise dans l'eau, ni dans aucun autre liquide.
• N'insérez et ne laissez pénétrer aucuns corps étrangers dans les ouvertures de ventilation et d'échappement car cela pourrait occasionner une décharge électrique ou un incendie et endommager l'appareil de chauffage.
• Veillez à ce que l'éclairage soit suffi sant. Les interrupteurs de l'appareil doivent rester visibles à une distance de 1 mètre.
• Veillez à toujours débrancher l'appareil de chauffage lorsqu'il n'est pas utilisé. Ne laissez jamais l'appareil sans surveillance lorsqu'il est en marche. Veillez à l'éteindre et le débrancher. N'utilisez pas de programmateur, de minuteur ou tout autre dispositif de mise en marche automatique avec l'appareil.
• N'utilisez de régulateur de tension externe, comme un variateur ou un régulateur de vitesse, etc. avec l'appareil. Cela pourrait créer un risque électrique.
• Veillez à ne pas faire pendre le cordon sur des bords (tranchants), à ne pas trop le plier et à ne pas le faire reposer sur des surfaces chaudes. N'enroulez pas le cordon autour de l'appareil.
• Ne laissez pas le cordon pendre d'une table ou autre afi n que les enfants ne puissent pas tirer dessus.
• Veillez ne pas mettre les doigts et à ne rien insérer dans la grille quand l'appareil est en marche.

• Ne laissez pas l'appareil sans surveillance lorsqu'il est en marche.

• Cet appareil de chauffage n'a pas été conçu pour être utilisé dans des salles de bains, des buanderies ou tout autre endroit similaire. N'installez jamais l'appareil de chauffage dans un endroit d'où il pourrait tomber, soit dans une baignoire, soit dans un autre contenant rempli d'eau.

• Aucune responsabilité ne saurait être acceptée pour un quelconque dommage consécutif au non-respect de ces consignes ou à une quelle qu'autre utilisation ou manipulation incorrectes.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqué. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
  Si, pour une quelconque raison, l'appareil présente des fi ssures ou des cassures ou si vous détectez une quelconque imperfection ou un quelconque manque d'intégrité sur le boîtier en aluminium, éteignez immédiatement l'appareil et débranchez la prise électrique.
  Si le cordon électrique est endommagé d'une quelconque façon, il doit être remplacé par le fabricant ou l'un de ses prestataires de services ou par une personne de même qualifi cation, afi n d'éviter tout risque.
• Afi n d'éviter toute surchauffe de cet appareil, gardez les arrivées et les sorties d'air propres et exemptes de tout ce qui pourrait les obturer. Contrôlez de temps en temps les arrivées et les sorties d'air afi n de vérifi er l'absence d'accumulation de saletés ou de poussière. NE PAS COU-VRIR. Cette étiquette d'avertissement indiquant de ne pas couvrir l'appareil doit également être apposée à un endroit bien visible après l'installation. Elle ne doit pas se retrouver derrière l'appareil.

• Certaines pièces de l'appareil peuvent dépasser 200°C, tout contact avec le tube chauffant, le réfl ecteur ou les pièces métalliques près du tube chauffant peuvent occasionner de graves BRÛLURES. Afin d'éviter les brûlures, ne touchez pas les surfaces chaudes à main nue.

• Ne placez JAMAIS vos mains sous les éléments chauffants. Veillez à TOUJOURS laisser l'élément chauffant refroidir au moins 10 minutes avant de toucher le tube chauffant ou les pièces à proximité.

• Veillez à ne jamais ranger de liquides infl ammables ou des substances comme de la peinture, de l'essence, des bonbonnes de gaz, etc. à proximité immédiate de l'appareil. N'utilisez pas l'appareil dans des environnements infl ammables, près de bombonnes de gaz, de canalisations de gaz ou de bombes aérosols par exemple. Risque d'explosion et d'incendie !
• Ce produit est composé de matières recyclables. Ne jetez pas ce produit avec les déchets ménagers non triés. Contactez vos autorités locales pour savoir où le centre de collecter le plus proche se trouve.

Sécurité électrique

Vérifi ez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilisez pas la machine si le câble secteur ou la fi che secteur est endommagé.
• Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5 mm ^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le câble.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation conforme

Ce produit est conçu comme un chauffe-terrasse pour les environnements domestiques. Le radiateur est destiné aux jardins privés ou à d'autres espaces extérieurs de la maison. Le radiateur ne doit pas être utilisé pour chauffer un espace intérieur, pour une utilisation comme radiateur extérieur non domestique ou pour le séchage de textiles ou d'autres matériaux. Cet appareil de chauffage n'est pas équipé d'un dispositif de contrôle de la température ambiante. N'utilisez donc pas cet appareil dans des locaux occupés par des personnes incapables de quitter la pièce par elles-mêmes, à moins qu'une surveillance constante ne soit fournie. L'appareil doit être utilisé uniquement aux fi ns prescrites. Toute autre utilisation est considérée comme un cas d'abus.

SPÉCIFICATIONS TECHNIQUES

N° de modèle PH502AC-PH503AC
Tension 220-240 V ~
Fréquence	50-60
Puissance	2000W
Réglage puissance	1: 1000W2: 2000W
Type d'élément chauffant	Lampe à faible éblouissement
Délai de chauffe 1 seconde
Longueur d'onde 0,78-1,4 microns
Effi cacité du rayonnement 90%
Distance de chauffe	4-5m
Zone de chauffe	10-12m^2
Température de couleur	1500 K
Protection contre la surchauffe	Oui
Démarrage électronique progressif	Oui
Indice de protection	IP55
Classe de protection	Classe I
Poids	1.60 kg

Hz

DESCRIPTION

Les numéros dans le texte se rapportent aux schémas des pages 2-5.

1. Appareil de chauffage
2. Grille de protection
3. Récepteur pour la télécommande
4. Câble électrique
5. Interrupteur Marche/Arrêt
6. Bouton de mode
7. Interrupteur Marche/Arrêt Télécommande
8. Bouton Niveau de puissance 1
9. Bouton Niveau de puissance 2
10. Équerres de fixation
11. Cheville
12. Vis avec rondelles
13. Écrou papillon
14. Boulon
15. Rondelle

3. MONTAGE

Cet appareil de chauffage doit être installé par une personne compétente, un électricien qualifié par exemple.

Veillez à toujours débrancher l'appareil de chauffage de l'alimentation électrique et à le laisser refroidir avant de l'installer quelque part.

Installer l'appareil de chauffage (Fig. A-N)

Veillez à toujours installer l'appareil avec les accessoires qui sont fournis avec.

Avant de commencer l'installation, veillez à respecter ce qui suit :

• Positionnez l'appareil sur une surface ferme et de niveau.
• L'appareil doit être installé de sorte qu'il reste un espace libre de 50 cm entre lui et le plafond, la toile de tente, etc. Il doit également rester au moins 1,80 m entre le sol et le dessous de l'appareil. Consultez les fi gures J et K. L'appareil ne doit jamais être accroché incliné !
• Veillez à ce que le câble d'alimentation électrique soit correctement installé, qu'il ne touche pas le réfl ecteur de l'appareil de chauffage et qu'il ne traîne pas dans la zone de chauffe.
• N'installez pas l'appareil de chauffage sur une surface infl ammable.
• Si l'appareil de chauffage doit être utilisé à l'extérieur, l'utilisation d'une prise étanche est fortement préconisée.
• Avant de percer, contrôlez qu'il n'y a aucun câble et aucune canalisation dans la zone où l'appareil de chauffage doit être installé.

Pour installer l'appareil de chauffage au mur ou au plafond, respectez les étapes suivantes :

1. L'appareil est livré avec des accessoires de montage, comme illustré par la figure C.
2. Percez 4 trous selon les dimensions précisées par la fi gure D. Le diamètre du trou doit correspondre au diamètre de la cheville : 8 mm. Percez au moins 10 à 15 mm plus profond que l'encastrement prévu. Veillez à ce que les trous soient de niveau et exactement à la même hauteur.
3. Nettoyez les trous de tous les débris.

4. Positionnez l'écrou à fl eur du haut de la cheville (11), comme illustré en étape 1 sur la fi gure E.

5. Insérez la cheville (11) dans le trou, comme illustré en étape 2 sur la fi gure E. À l'aide d'un marteau, enfoncez la cheville aussi loin que possible jusqu'à ce que la rondelle et l'écrou reposent parfaitement contre le mur/le plafond.

6. Installez ensuite l'équerre de fi xation (10) sur les chevilles (11) et fi xez-la avec la rondelle et l'écrou. Serrez l'écrou à la main. Comme illustré par la fi gure F.
7. Utilisez une clé de 10 pour fixer la cheville en tournant l'écrou de trois ou quatre tours complets.
8. Installez les 2 équerres de fi xation restantes (10) sur les trous extérieurs de l'appareil de chauffage (1), comme illustré par la fi gure G.
9. Installez l'appareil de chauffage avec les deux équerres sur les équerres fi xées au mur ou au plafond. Assemblez alors les deux équerres à l'aide du boulon (14), de la rondelle (15) et de l'écrou papillon (13), comme illustré par la figure H.
10. La figure I montre les équerres de fixation correctement assemblées.
11. Respectez les distances minimum recommandées, comme illustré par les fi gures J et K.
12. Il est possible de régler l'appareil de chauffage jusqu'à un angle maximum, comme illustré par les figures K et L.
13. Branchez le chauffage de terrasse dans une prise de courant reliée à la terre. Contrôlez en amont que la tension nominale correspond à la tension de l'appareil.
14. Pensez à installer le câble électrique correctement, comme illustré par les fi gures M et N. Utilisez des colliers pour fi xer le câble sur les équerres de fi xation au besoin.

Remarque : L'appareil de chauffage peut également être installé sur un trépied ou un montant métallique. Respectez alors les instructions fournies avec le trépied ou le montant pour installer l'appareil de chauffage correctement.

Assembler la télécommande (Fig. B)

• Retournez la télécommande (8) et retirez le cache-piles.
• Insérez 2 piles alcalines AAA dans la télécommande (8) en respectant les instructions et la polarité des piles.
• Le remplacement des piles est réalisé de la même manière que décrite ci-dessus.

4. FONCTIONNEMENT

Mise en marche / arrêt (Fig. A, B)

Le chauffage peut être allumé et éteint à l'aide de la télécommande (8) ou du bouton de mode (6). Avant utilisation, l'interrupteur d'alimentation (5) du radiateur doit d'abord être mis en marche.

Utilisation de la télécommande

Si vous n'avez pas la télécommande en votre possession, veuillez contacter le service client de Vonroc.

• Commencez par mettre l'interrupteur (5) du radiateur en position «I» On.
• Appuyez sur le bouton (9) de la télécommande (8) pour allumer le chauffage.
• Pour éteindre le chauffage, appuyez à nouveau sur le bouton (9) de la télécommande (8).
• Appuyez sur l'interrupteur (5) du radiateur en position «O» Off pour éteindre

Remarque: assurez-vous de pointer la télécommande (8) en direction du récepteur de télécommande (10). Tous les radiateurs VONROC et leurs télécommandes utilisent la même fréquence, il est donc possible de contrôler plusieurs radiateurs avec une seule télécommande.

Utilisation du bouton de mode

• Commencez par mettre l'interrupteur (5) du radiateur en position «I» On.
• Appuyez sur le bouton de mode (1) pour allumer le chauffage au niveau 1 - niveau de puissance 1000W.
• Appuyez à nouveau sur le bouton de mode (1) pour allumer le chauffage au niveau de puissance 2 - 2000W.
• Pour éteindre le chauffage, appuyez à nouveau sur le bouton de mode (1).

Réglage du niveau de puissance (Fig. A, B)

La puissance du chauffage peut être réglée sur deux niveaux:

• Niveau 1 - 1 000 W (50% de puissance)
• Niveau 2 - 2000 W (puissance 100%)

Le niveau souhaité peut être sélectionné à l'aide de la télécommande en appuyant sur le bouton Niveau de puissance 1 (8) ou sur le bouton Niveau de puissance 2 (9). Le niveau peut également être sélectionné à l'aide du bouton de mode (6), voir chapitre «mise en marche / arrêt».

5. ENTRETIEN

Veillez à ce que la machine ne soit pas branchée au réseau électrique si vous devez procéder à la maintenance du mécanisme.

ATTENTION : Risque de décharge électrique. Veillez à NE JAMAIS ouvrir l'appareil de chauffage ou tenter de le réparer vous-même.

Nettoyez régulièrement le boîtier de la machine à l'aide d'un chiffon doux et de préférence après chaque utilisation. Assurez-vous que les fentes d'aération restent exemptes de poussière et de saletés. Supprimez les taches tenaces à l'aide d'un chiffon doux légèrement humidifi é avec une solution savonneuse. N'utilisez aucun solvant, essence, alcool, ammoniaque, etc. car ces produits chimiques peuvent endommager les composants synthétiques.

• N'utilisez PAS d'alcool, d'essence, de poudre abrasive, de produit de polissage ou de brosse dure pour nettoyer l'appareil de chauffage. Cela pourrait endommager et détériorer la surface de l'appareil de chauffage.
• Ne plongez pas l'appareil de chauffage dans l'eau
• Veillez à ce que l'appareil de chauffage soit parfaitement sec avant de l'utiliser.

ATTENTION:

• Veillez à toujours débrancher l'appareil de chauffage de l'alimentation électrique et à le laisser refroidir avant de le nettoyer.
• Si l'appareil de chauffage a accumulé de la poussière ou des saletés à l'intérieur et autour de l'élément chauffant, il doit être nettoyé par un prestataire de service qualifié. Ne faites pas fonctionner l'appareil de chauffage dans ces conditions.
• La seule maintenance que nécessite l'appareil de chauffage est le nettoyage de ses surfaces extérieures.

• Ne touchez pas l'élément chauffant à mains nues car cela pourrait affecter la durée de vie de la lampe. Si vous le touchez accidentellement, retirez les traces de doigts à l'aide d'un chiffon doux légèrement humidifi é avec un spiritueux ou un alcool mentholé.

• Ne tentez pas de réparer ou de régler le fonctionnement électrique ou mécanique de cet appareil de chauffage.

• L'appareil de chauffage ne contient aucune pièce réparable par l'utilisateur. Si l'appareil subit un dommage ou une panne, il doit être retourné au fabricant ou à son prestataire de service.
• Les cordons d'alimentation endommagés doivent être remplacés par le fabricant ou l'un de ses prestataires de service ou par une personne de même qualification, afi n d'éviter tout risque.

Rangement

Veillez à ranger l'appareil de chauffage dans un endroit, frais et sec lorsqu'il n'est pas utilisé, afin d'empêcher toute accumulation de poussière et de saletés. Utilisez le carton d'emballage pour le ranger.

Dépannage

Si l'appareil de chauffage ne fonctionne plus, contrôlez ce qui suit avant de faire appel à un service de réparation :

• Contrôlez que le cordon électrique est bien branché dans une prise de courant, si c'est le cas
• Contrôlez que l'électricité arrive bien au fusible principal
• Assurez-vous que les interrupteurs sont bien en position Marche, choisissez un niveau de réglage

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé.
• L'usure normale.
• L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées.

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fi ns particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifi cations. Les spécifi cations peuvent changer sans préavis.
