BRUKSANVISNING PH502AC Vonroc

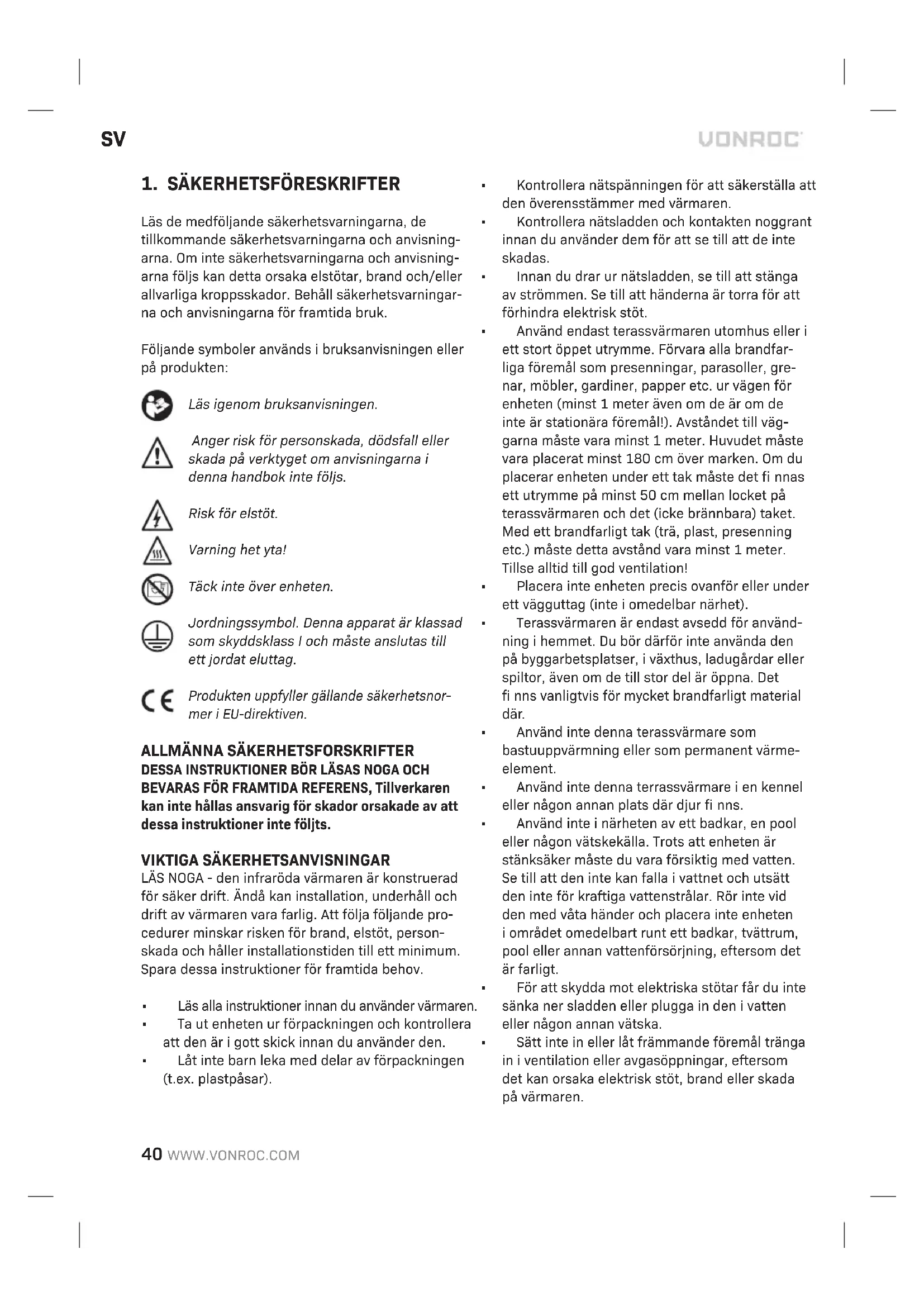

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisning- arna. Om inte säkerhetsvarningarna och anvisning- arna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningar- na och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för elstöt. Varning het yta! Täck inte över enheten. Jordningssymbol. Denna apparat är klassad som skyddsklass I och måste anslutas till ett jordat eluttag. Produkten uppfyller gällande säkerhetsnor- mer i EU-direktiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER

DESSA INSTRUKTIONER BÖR LÄSAS NOGA OCH BEVARAS FÖR FRAMTIDA REFERENS, Tillverkaren kan inte hållas ansvarig för skador orsakade av att dessa instruktioner inte följts.

VIKTIGA SÄKERHETSANVISNINGAR

LÄS NOGA - den infraröda värmaren är konstruerad för säker drift. Ändå kan installation, underhåll och drift av värmaren vara farlig. Att följa följande pro- cedurer minskar risken för brand, elstöt, person- skada och håller installationstiden till ett minimum. Spara dessa instruktioner för framtida behov.

• Läs alla instruktioner innan du använder värmaren.

• Ta ut enheten ur förpackningen och kontrollera att den är i gott skick innan du använder den.

• Låt inte barn leka med delar av förpackningen (t.ex. plastpåsar).

• Kontrollera nätspänningen för att säkerställa att den överensstämmer med värmaren.

• Kontrollera nätsladden och kontakten noggrant innan du använder dem för att se till att de inte skadas.

• Innan du drar ur nätsladden, se till att stänga av strömmen. Se till att händerna är torra för att förhindra elektrisk stöt.

• Använd endast terassvärmaren utomhus eller i ett stort öppet utrymme. Förvara alla brandfar- liga föremål som presenningar, parasoller, gre- nar, möbler, gardiner, papper etc. ur vägen för enheten (minst 1 meter även om de är om de inte är stationära föremål!). Avståndet till väg- garna måste vara minst 1 meter. Huvudet måste vara placerat minst 180 cm över marken. Om du placerar enheten under ett tak måste det fi nnas ett utrymme på minst 50 cm mellan locket på terassvärmaren och det (icke brännbara) taket. Med ett brandfarligt tak (trä, plast, presenning etc.) måste detta avstånd vara minst 1 meter. Tillse alltid till god ventilation!

• Placera inte enheten precis ovanför eller under ett vägguttag (inte i omedelbar närhet).

• Terassvärmaren är endast avsedd för använd- ning i hemmet. Du bör därför inte använda den på byggarbetsplatser, i växthus, ladugårdar eller spiltor, även om de till stor del är öppna. Det fi nns vanligtvis för mycket brandfarligt material där.

• Använd inte denna terassvärmare som bastuuppvärmning eller som permanent värme- element.

• Använd inte denna terrassvärmare i en kennel eller någon annan plats där djur fi nns.

• Använd inte i närheten av ett badkar, en pool eller någon vätskekälla. Trots att enheten är stänksäker måste du vara försiktig med vatten. Se till att den inte kan falla i vattnet och utsätt den inte för kraftiga vattenstrålar. Rör inte vid den med våta händer och placera inte enheten i området omedelbart runt ett badkar, tvättrum, pool eller annan vattenförsörjning, eftersom det är farligt.

• För att skydda mot elektriska stötar får du inte sänka ner sladden eller plugga in den i vatten eller någon annan vätska.

• Sätt inte in eller låt främmande föremål tränga in i ventilation eller avgasöppningar, eftersom det kan orsaka elektrisk stöt, brand eller skada på värmaren.SV

• Se till att det fi nns tillräckligt med ljus. Ström- brytarna på enheten måste vara ordentligt synliga från en meters avstånd.

• Koppla alltid bort värmaren när den inte används. Lämna aldrig enheten utan tillsyn när den används, utan stäng av den och dra ur kontakten. Använd inte enheten med en programmeringsanordning, timer eller någon annan enhet som slår på enheten automatiskt.

• Använd inte värmaren med en extern spän- ningsregulator som dimmer, hastighetsregula- tor etc. Detta medför en elektrisk risk.

• Se till att sladden inte hänger över (vassa) kan- ter, inte böjs kraftigt, inte vidrör heta ytor. Vira inte sladden runt enheten.

• Låt inte sladden hänga över bänkskivan där den lätt kan dras i av barn.

• Lägg inte fi ngrar eller främmande föremål i värmeelementet medan den är i drift.

• Lämna aldrig apparaten utan uppsikt när den används.

• Denna värmare är inte avsedd för användning i badrum, tvättstugor och liknande platser inomhus, placera aldrig värmaren där den kan hamna i ett badkar eller någon annan vattenbe- hållare.

• Inget ansvar kan godtas för skador orsakade av bristande efterlevnad av dessa instruktioner eller annan felaktig användning eller felaktig hantering.

• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur appa- raten ska användas på ett säkert sätt och förstår farorna. inblandade. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn.• Om enheten av någon anledning orsakar sprick- or eller brott, eller om du upptäcker brister eller brott i aluminiumhöljet eller någon annan del, ska du omedelbart stoppa enheten och ta ut kontakten ur uttaget.

• Om en strömsladd är skadad på något sätt måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalifi cerad perso- nal för att undvika fara.

• För att förhindra överhettning av denna apparat, håll luftinlopp och utlopp rena och fria från allt som kan orsaka blockering. Kontrollera alla inlopp och utlopp då och då för att säkerställa att de är fria från smuts eller damm. TÄCK INTE. Varningsetiketten måste också placeras på ett tydligt synligt ställe efter installationen och får inte täcka enheten: den ska därför inte vara på baksidan.

• Delar av värmaren kan överstiga 200

C, kontakt med värmeröret, refl ektorn eller metalldelar nära värmeröret kan orsaka allvarliga brännska- dor. Låt inte bar hud komma i kontakt med den heta ytan för att undvika brännskador.

• Placera ALDRIG händerna under värmeelemen- ten. Låt ALLTID värmeelementet svalna minst 10 minuter innan du rör vid värmeröret eller intilliggande delar.

• Förvara inga brännbara vätskor eller material som färg, bensin, bensintankar etc. i enhetens omedelbara närhet. Använd inte enheten i lät- tantändlig miljö, såsom närliggande brännbara gastankar, gasrör eller sprayburkar. Risk för explosion och brand!

• Denna produkt innehåller återvinningsbara ma- terial. Kasta inte denna produkt som osorterat hushållsavfall. Kontakta din lokala myndighet för närmaste återvinningsställe. Elsäkerhet Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

• Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som fi nns tillgänglig via serviceorganisationen.

• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm². Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

2. MASKININFORMATION

Avsedd användning Denna produkt är utformad som en uteplatsvärmare för hemmamiljöer. Värmaren är avsedd för privata trädgårdar eller andra utomhusområden hemma. Värmaren får inte användas för att värma ett inom- husutrymme, användning som en utomhusvärmare eller för torkning av textilier eller andra material. Denna värmare är inte utrustad med en anordning för att reglera rumstemperaturen, så använd inteSV

denna värmare i utrymmen när de är upptagna av personer som inte kan lämna rummet på egen hand, såvida inte konstant tillsyn ges. Enheten ska endast användas för det föreskrivna syftet. All an- nan användning anses vara ett fall av missbruk. TEKNISKA SPECIFIKATIONER Modell nr PH502AC-PH503AC Spänning 220–240 V ~Frekvens 50-60 HzEffekt 2000 WEffektinställningar1: 1000 W2: 2000 WVärmeelement typ Låg bländningslampaUppvärmningstid 1 sekundVåglängd 0,78-1,4 mikronStrålningseffektivitet 90 %Uppvärmningsavstånd 4-5mVärmeområde 10-12m²Färgtemperatur 1500KÖverhettningsskydd JaElektronisk mjukstart JaKapslingsklass IP55Skyddsklass Klass IVikt 1.60 kg BESKRIVNING Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-5.

3. Mottagare för fjärrkontroll

8. Knapp för effektnivå 1

9. Knapp för effektnivå 2

Värmaren ska installeras av en behörig person, dvs. en kvalifi cerad elektriker. Koppla alltid bort värmaren från eluttaget och låt den svalna före installationen. Installera värmaren (fi g. A-N) Montera alltid enheten med de medföljande tillbehören. Innan du påbörjar installationen bör du ta hänsyn till följande:

• Placera enheten på en stabil och plan yta.

• Apparaten måste hängas så att det fi nns 50 cm ledigt utrymme mellan värmaren och eventuellt tak, tältduk etc. Det måste också fi nnas minst 1,80 m mellan marken och enhetens undersi- da. Se fi g. J och K. Enheten får aldrig hängas i vinkel!

• Se till att försörjningskablarna är välmonterade och att de inte kommer i kontakt med värma- rens refl ektor eller att de inte går in i uppvärmt område.

• Installera inte värmaren på en lättantändlig yta.

• Om värmaren ska användas utomhus rekom- menderas ett väderbeständigt uttag.

• Innan du borrar, se till att det inte fi nns några ledningar eller vattenledningar i det område där värmaren ska installeras. För att installera värmaren, följ dessa steg:

1. Enheten levereras med monteringstillbehör som

2. Borra totalt 4 hål med hjälp av måtten i fi gur D.

Hålets diameter ska ha samma diameter som ankardiametern: 8 mm. Borra minst 10 till 15 mm djupare än den förväntade inbäddningen. Se till att hålen är plana och i exakt samma höjd.

3. Rengör hålen från eventuellt skräp.

4. Ställ muttern i jämnhöjd med toppen av hylsan-

karet (11), som visas i steg 1 i fi gur E.

5. För in hylsankaret (11) i hålet i basmaterialet,

som visas i steg 2 i fi gur E. Använd en hammare och sätt in hylsankaret så långt att brickan och muttern ligger tätt mot basmaterialet.

6. Sätt nu monteringsfästet (10) på hylsankarna

(11) och montera det med brickan och muttern. Vrid muttern tills den sitter åt. Båda som visas i fi gur F.SV

7. Använd en skiftnyckel storlek 10 för att ställa in

ankaret genom att vrida muttern tre till fyra fulla varv.

8. Montera de återstående 2 monteringsfästena

(10) på de yttre hålen på värmaren (1), som visas på fi gur G.

9. Ta värmaren med monterade fästen till monte-

ringsfästena som är monterade på väggen eller i taket. Koppla nu ihop båda fästena med bulten (14), brickan (15) och vingmuttern (13), som visas i fi gur H.

11. Ta hänsyn till minsta avstånd som visas i fi gur J

keln, som visas i fi gur K och L.

13. Anslut terassvärmaren till ett jordat eluttag.

Kontrollera i förväg om spänningsnivån matchar enheten.

14. Tänk på att montera strömkabeln i rätt materia,

som visas i fi gur M och N. Använd buntband för att fästa kabeln vid monteringsfästena vid behov. Obs: värmaren kan också monteras på fot eller me- tallstativ. Följ instruktionerna som medföljer foten eller stativet för att montera värmaren ordentligt. Montering av fjärrkontrollen (fi g. B)

• Vänd fjärrkontrollen (8) och ta bort batteriluck- an på baksidan.

• Sätt i två AAA/alkaliska batterier i fjärrkontrol- len (8) enligt instruktionerna och batteriernas polaritet.

• Byt batterierna på samma sätt som ovan.

Slå på / av (bild A, B) Värmaren kan slås på och av med fjärrkontrollen (8) eller lägesknappen (6). Före användning måste strömbrytaren (5) på värmaren först sättas på. Använda fjärrkontrollen Kontakta Vonroc kundtjänst om du inte har fjärr- kontrollen.

• Vrid först strömbrytaren (5) på värmaren till läge “I”.

• Tryck på knappen (9) på fjärrkontrollen (8) för att sätta på värmaren.

• För att stänga av värmaren, tryck igen på knap- pen (9) på fjärrkontrollen (8).

• Tryck på strömbrytaren (5) på värmaren till läget “O” för att stänga av Obs: Se till att peka fjärrkontrollen (8) i riktning mot fjärrkontrollens mottagare (10). Alla VONROC-vär- mare och deras fjärrkontroller använder samma frekvens, så det är möjligt att styra fl era värmare med bara en fjärrkontroll. Använda lägesknappen

• Vrid först strömbrytaren (5) på värmaren till läge “I”.

• Tryck på lägesknappen (1) för att sätta på vär- maren på nivå 1 - 1000W effektnivå.

• Tryck på lägesknappen (1) igen för att sätta på värmaren på nivå 2 - 2000W effektnivå.

• För att stänga av värmaren, tryck igen på lä- gesknappen (1). Justera effektnivån (Bild A, B) Värmeeffekten kan justeras i två nivåer:

• Nivå 1 - 1000W (50% effekt)

• Nivå 2 - 2000W (100% effekt) Den önskade nivån kan väljas med fjärrkontrollen genom att trycka på antingen Power level 1-knap- pen (8) eller Power level 2-knappen (9). Nivån kan också väljas med hjälp av lägesknappen (6), se kapitel ”slå på / av”.

Se alltid till att maskinen inte är ansluten till elnätet när du utför underhåll av mekanis- men. FÖRSIKTIGHET: Risk för elstöt. Försök INTE öppna eller reparera värmaren själv Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort envis smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemi- kalier skadar de syntetiska komponenterna.

• Använd INTE alkohol, bensin, slipande pulver, möbelpolish eller grova borstar för att rengöraSV

värmaren. Detta kan orsaka skada eller försäm- ring av värmarens yta.

• Sänk ALDRIG värmaren i vatten.

Vänta tills värmaren är helt torr före användning. OBS!:

• Koppla alltid bort värmaren från eluttaget och låt den svalna innan du rengör den.

• Om värmaren har samlat damm eller smuts inuti enheten eller runt värmeelementet, måste enhe- ten rengöras av en kvalifi cerad servicetekniker. Använd inte värmaren i detta tillstånd.

• Det enda underhåll som krävs är rengöring av värmarens yttre ytor.

• Rör inte vid värmeelementet med bara fi ngrar, eftersom rester från handen kan påverka lampans livslängd. Vid oavsiktlig beröring avlägsnar du fi ngermärkena med en mjuk trasa fuktad med menthol eller alkohol.

• Försök inte reparera eller justera några elektriska eller mekaniska funktioner på denna värmare.

• Värmaren innehåller inga delar som kan repareras av användaren. Om produkten skadas eller går sönder, måste den returneras till tillverkaren eller dess serviceagent.

• Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalifi cerad personal för att undvika fara. Förvaring Förvara värmaren på en sval, torr plats när den inte används för att förhindra att damm och smuts byggs upp. Använd förpackningskartongen för att lagra den. Felsökning Om värmaren inte fungerar ska du kontrollera föl- jande innan du söker reparation eller service:

• Kontrollera om nätsladden är ansluten till ett eluttag, om inte, anslut den

• Kontrollera om elen till huvudsäkringen fungerar

• Se till att strömbrytarna är på. Om inte, välj en inställning MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC produkter är utvecklade enligt högsta kvali- tetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprung- ligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det fi nns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett sär- skilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifi kationer kan ändras utan förvarning.DA
