HASZNÁLATI ÚTMUTATÓ PH502AC Vonroc

Olvassa el a mellékelt biztonsági fi gyelmeztetése- ket, a kiegészítő biztonsági fi gyelmeztetéseket és az utasításokat. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg a biztonsági fi gyelmeztetéseket és az utasításokat, hogy azokat később is használhassa referenciaként. A használati útmutatóban és a terméken a követke- ző jelölésekkel találkozhat: Olvassa el a használati útmutatót. A jelen útmutató utasításainak be nem tartása esetén balesetveszély, életveszély vagy a fűtőberendezés károsodásának veszélyét jelöli. Áramütés veszélye. Vigyázat: forró felület! Ne takarja le a készüléket. Földelés szimbólum. Ez a készülék I-es védelmi osztályú készüléknek minősül, ésföldelt elektromos aljzathoz kell csatlakoztatni. A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉ

SEK A JELEN UTASÍTÁSOKAT ALAPOSAN EL KELL OLVAS- NI, ÉS MEG KELL ŐRIZNI ŐKET, MERT KÉSŐBB MÉG SZÜKSÉG LEHET RÁJUK. A gyártó nem vonható felelősségre a jelen utasítá- sok be nem tartásából eredő semmilyen kárért.

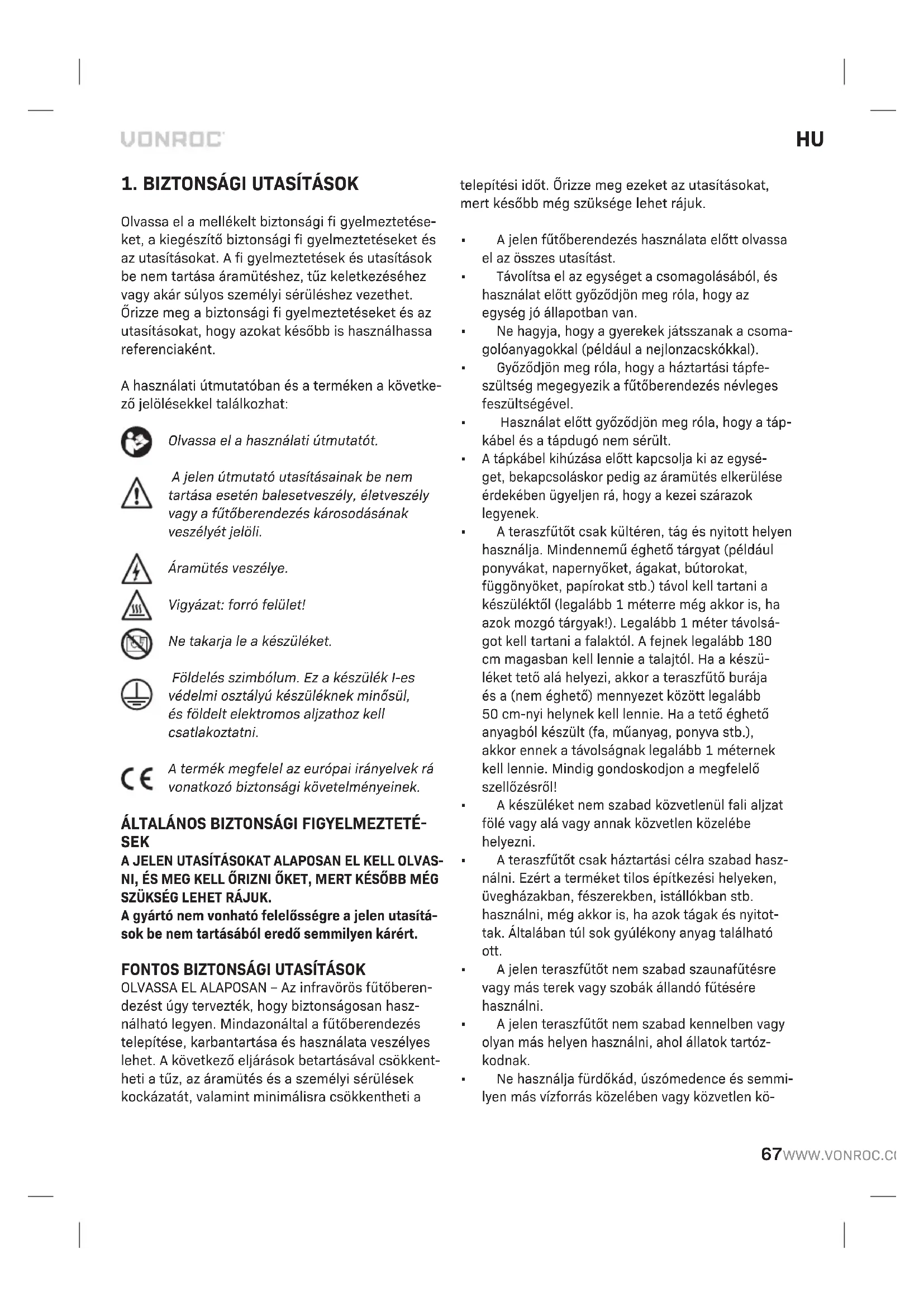

FONTOS BIZTONSÁGI UTASÍTÁSOK

OLVASSA EL ALAPOSAN – Az infravörös fűtőberen- dezést úgy tervezték, hogy biztonságosan hasz- nálható legyen. Mindazonáltal a fűtőberendezés telepítése, karbantartása és használata veszélyes lehet. A következő eljárások betartásával csökkent- heti a tűz, az áramütés és a személyi sérülések kockázatát, valamint minimálisra csökkentheti a telepítési időt. Őrizze meg ezeket az utasításokat, mert később még szüksége lehet rájuk.

• A jelen fűtőberendezés használata előtt olvassa el az összes utasítást.

• Távolítsa el az egységet a csomagolásából, és használat előtt győződjön meg róla, hogy az egység jó állapotban van.

• Ne hagyja, hogy a gyerekek játsszanak a csoma- golóanyagokkal (például a nejlonzacskókkal).

• Győződjön meg róla, hogy a háztartási tápfe- szültség megegyezik a fűtőberendezés névleges feszültségével.

• Használat előtt győződjön meg róla, hogy a táp- kábel és a tápdugó nem sérült.

A tápkábel kihúzása előtt kapcsolja ki az egysé- get, bekapcsoláskor pedig az áramütés elkerülése érdekében ügyeljen rá, hogy a kezei szárazok legyenek.

• A teraszfűtőt csak kültéren, tág és nyitott helyen használja. Mindennemű éghető tárgyat (például ponyvákat, napernyőket, ágakat, bútorokat, függönyöket, papírokat stb.) távol kell tartani a készüléktől (legalább 1 méterre még akkor is, ha azok mozgó tárgyak!). Legalább 1 méter távolsá- got kell tartani a falaktól. A fejnek legalább 180 cm magasban kell lennie a talajtól. Ha a készü- léket tető alá helyezi, akkor a teraszfűtő burája és a (nem éghető) mennyezet között legalább 50 cm-nyi helynek kell lennie. Ha a tető éghető anyagból készült (fa, műanyag, ponyva stb.), akkor ennek a távolságnak legalább 1 méternek kell lennie. Mindig gondoskodjon a megfelelő szellőzésről!

• A készüléket nem szabad közvetlenül fali aljzat fölé vagy alá vagy annak közvetlen közelébe helyezni.

• A teraszfűtőt csak háztartási célra szabad hasz- nálni. Ezért a terméket tilos építkezési helyeken, üvegházakban, fészerekben, istállókban stb. használni, még akkor is, ha azok tágak és nyitot- tak. Általában túl sok gyúlékony anyag található ott.

• A jelen teraszfűtőt nem szabad szaunafűtésre vagy más terek vagy szobák állandó fűtésére használni.

• A jelen teraszfűtőt nem szabad kennelben vagy olyan más helyen használni, ahol állatok tartóz- kodnak.

• Ne használja fürdőkád, úszómedence és semmi- lyen más vízforrás közelében vagy közvetlen kö-HU

zelében. Bár a készülék cseppálló, legyen óvatos a vízzel kapcsolatban. Gondoskodjon róla, hogy ne eshessen vízbe, és hogy ne érje erős vízsugár. Ne nyúljon vizes kézzel a készülékhez, és ne tegye a készüléket fürdőkádak, mosókonyhák, úszómedencék vagy más vízforrások közvetlen közelébe, mert ez veszélyes.

• Az áramütés elleni védelem érdekében sem a kábelt, sem a dugót nem szabad vízbe vagy más folyadékba meríteni.

• Ne helyezzen be (és ne hagyja, hogy bejusson) semmilyen idegen tárgyat a szellőző- vagy kive- zető nyílásokba, mert ez áramütést, tüzet vagy a fűtőberendezés károsodását okozhatja.

• Gondoskodjon a megfelelő megvilágításról. Akészüléken található kapcsolóknak 1 méteres távolságból megfelelően láthatónak kell lenniük.

• Mindig húzza ki az elektromos aljzatból a fűtő- berendezést, amikor azt nem használja. Amikor a készüléket nem használja, soha ne hagyja azt felügyelet nélkül – kapcsolja ki, és húzza ki az elektromos aljzatból. A készüléket nem szabad programozóval, időzítővel vagy más olyan készülékkel használni, amely automatikusan bekapcsolja a készüléket.

• A fűtőberendezést nem szabad külső feszült- ségszabályozóval használni, ideértve például a fényerősség-szabályozót, a sebességszabályozót stb., máskülönben elektromos veszély áll fenn.

• Gondoskodjon róla, hogy a kábel ne lógjon rá (éles) szélekre, ne görbüljön meg erősen, és ne érjen forró felületekhez. A kábelt nem szabad a készülék köré tekerni.

• Ne hagyja, hogy a kábel az asztallapról lelógjon, máskülönben a gyerekek könnyen meghúzhatják a kábelt.

• Működés közben ne tegye be se az ujjait, se idegen tárgyakat a rácsba.

• Használat közben ne hagyja felügyelet nélkül a készüléket.

• A jelen fűtőberendezést nem szabad fürdőszo- bában, mosókonyhában vagy ehhez hasonló más beltéri helyeken használni, valamint soha nem szabad olyan helyre tenni, ahol beleeshet egy fürdőkádba vagy más víztárolóba.

• Mindennemű felelősség kizárt bármely olyan kárért, amely a jelen utasítások be nem tartá- sából vagy másféle helytelen használatból vagy szakszerűtlen kezelésből ered.

• A készüléket 8 éves vagy annál idősebb gyerme- kek, valamint csökkent fi zikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyeletet mellett használhatják, ill. ha megfelelő utasításokat kaptak a készülék biztonságos használatához és megértették a kapcsolódó veszélyeket. Aké- szülék nem gyermekek kezébe való játékszer. Atisztítását és karbantartását gyermek felügye- let nélkül nem végezheti.

• Ha a készüléken bármilyen okból repedés vagy törés jelentkezik, vagy ha bármilyen anyaghibát vagy hézagot észlel az alumínium házon vagy bármely más alkatrészen, azonnal kapcsolja ki a készüléket és húzza ki a dugót az aljzatból.

• Ha a tápkábel megsérült, a veszélyhelyzetek el- kerülése érdekében ki kell cseréltetni a gyártóval vagy megbízott szervizével, vagy más, hasonlóan képzett szakemberrel.

• A készülék túlmelegedésének megelőzése érde- kében a levegőbemeneteknek és -kimeneteknek mindig tisztának kell lenniük, és nem szabad olyan anyagnak vagy tárgynak lennie rajtuk, amely eltömődést okozhat. Időnként ellenőrizze az összes bemenetet és kimenetet, hogy ne halmozódjon fel rajtuk a szennyeződés vagy a por. NE TAKARJA LE. A telepítés után a készülék letakarását tiltó fi gyelmeztető címkét jól látható helyre kell tenni (vagyis nem szabad a készülék hátuljára tenni).

• A fűtőberendezés egyes alkatrészei 200 °C fölé is hevülhetnek. A fűtőcső, a refl ektor, valamint a fűtőcső közelében található fém részek meg- érintése súlyos ÉGÉSI SÉRÜLÉSEKET okozhat. Az égési sérülések elkerülése érdekében ne hagyja, hogy a csupasz bőr a forró felülettel érintkezzen.

• SOHA ne tegye a kezét a fűtőelemek alá. MINDEN ESETBEN hagyja legalább 10 percet hűlni a fűtőelemet, mielőtt hozzáér a fűtőcsőhöz vagy a fűtőcső közelében található alkatrészekhez.

• A készülék közvetlen közelében nem szabad éghető folyadékokat vagy anyagokat tárolni, ideértve például a festéket, kőolajat, gázt stb. tartalmazó tartályokat. A készüléket nem szabad gyúlékony környezetben használni, például éghető gáztartályok, gázcsövek vagy szórófejes fl akonok (spray-k) közelében. Robbanás- és tűzveszély!

• Ez a termék újrahasznosítható anyagokat tar- talmaz. Ezt a terméket csak szelektíven szabad kiselejtezni, nem szabad a háztartási hulladékok közé tenni. Kérjük, érdeklődjön a helyi hatósá- goknál a legközelebbi gyűjtőpont felől.HU

Elektromos biztonság Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ha az elektromos szerszám tápkábele sérült, azt a szolgáltatási szervezeten keresztül kapható, speciálisan kialakított tápkábelre kell cserélni.

• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményé- nek és legalább 1,5 mm² vastag. Ha kábeldobot használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

Rendeltetésszerű használat Ezt a terméket otthoni környezetben történő használatra tervezték, mint teraszfűtőt. A fűtőbe- rendezést kertekhez vagy a lakóházak más kültéri területeihez tervezték. A fűtőberendezést nem sza- bad beltéri helyiségek fűtésére használni, valamint nem szabad nem lakossági (például ipari) kültéri területek fűtésére vagy textíliák vagy más anyagok szárítására használni. A jelen fűtőberendezésben nem található a szobahőmérséklet szabályozására szolgáló eszköz, ezért nem szabad olyan helyisé- gekben használni, ahol olyan személyek tartóz- kodnak, akik nem képesek önerőből elhagyni a helyiséget, kivéve, amikor folyamatosan felügyelik őket. Akészüléket csak az előírt rendeltetési célra szabad felhasználni. A használat minden más for- mája nem rendeltetésszerű használatnak minősül.

Modellazonosító PH502AC-PH503AC Feszültség 220–240 V ~Frekvencia 50–60 HzTeljesítmény 2000 WTeljesítménybeállítások1: 1000 W2: 2000 WFűtőelem típusa Kevésbé vakító lámpaFelmelegedési idő 1 másodpercHullámtartomány 0,78–1,4 mikronSugárzási hatékonyság 90%Fűtési távolság 4–5 mFűtési terület 10–12m²Színhőmérséklet 1500 KTúlmelegedés elleni védelem IgenElektronikus lágy indítás IgenBehatolásvédelmi osztály IP-55Védelmi osztály I. osztálySúly 1,60 kg

A szövegbeli számok a 2–5. oldal képeire utalnak.

3. Vevő a távvezérlőhöz

6. Üzemmód-választó gomb

7. Távvezérlő főkapcsolója

11. Csavaros feszítődübel

12. Csavar alátétekkel

A jelen fűtőberendezést szakképzett személynek (értsd: képzett villanyszerelő- nek) kell telepítenie. Telepítés előtt minden esetben válassza le a fűtőberendezést az áramellátásról és hagyja kihűlni. A fűtőberendezés telepítése (A–N ábra) A készüléket kizárólag a mellékelt tartozékokkal rögzítse. Telepítés előtt tartsa szem előtt a következőket:

• Helyezze a készüléket szilárd, vízszintes felületre.

• A készüléket úgy kell rögzíteni, hogy a fűtőberen- dezés és a mennyezet, sátorvászon stb. között 50 cm szabad tér maradjon. A talaj és a készülék alja között is legalább 1,80 m távolságnak kell lennie. Lásd a J és K ábrát. A készüléket soha nem szabad ferdén felakasztani!HU

• Ügyeljen arra, hogy a tápkábel megfelelően le- gyen felszerelve, és ne érintkezzen a fűtőberen- dezés refl ektorával, illetve ne kerüljön a fűtött területre.

• A fűtőberendezést nem szabad gyúlékony felü- letre telepíteni.

• Ha a fűtőberendezést kívül szeretnék használ- ni, akkor erősen ajánlott időjárásálló aljzatot használni.

• A fúrás előtt győződjön meg arról, hogy sem elektromos, sem vízvezetékek nem találhatók azon a helyen, ahova a fűtőberendezést telepí- teni szeretné. A fűtőberendezés falon vagy mennyezeten történő telepítéséhez kövesse az alábbi lépéseket:

1. A készüléket a C ábrán látható szerelési tartozé-

kokkal együtt kapja kézhez.

2. Fúrjon összesen 4 furatot a D ábrán látható

méretekkel. A furat átmérőjének meg kell egyeznie a dübel átmérőjével: 8 mm. A várható beágyazásnál legalább 10–15 mm-rel mélyebb- re fúrjon. A furatok vízszintesek legyenek és pontosan azonos magasságban legyenek.

3. Tisztítsa meg a furatokat az esetleges törmeléktől.

4. Tekerje be a csavaranyát annyira, hogy az „bele-

kapjon” a feszítődübel (11) tetejébe az E ábra 1. lépésében látható módon.

5. Helyezze be a feszítődübelt (11) az alapanyag-

ban található furatba az E ábra 2. lépésében látható módon. Kalapács segítségével üsse be a feszítődübelt addig, amíg az alátét és az anya szorosan az alapanyagra nem fekszik.

6. Ekkor helyezze a rögzítőkonzolt (10) a feszítő-

dübelekre (11), majd rögzítse az alátét és az anya segítségével. Húzza meg kézzel az anyát (mindkettőt az F ábrán látható módon).

7. A dübel rögzítéséhez forgassa el az anyát

három-négy teljes fordulattal egy 10-es méretű csavarkulcs segítségével.

8. Szerelje fel a maradék 2 rögzítőkonzolt (10) a

fűtőberendezés (1) külső furataira a G ábrán látható módon.

9. Vigye a fűtőberendezést a rászerelt konzolokkal

együtt a falra vagy mennyezetre szerelt rögzí- tőkonzolokhoz. Ekkor illessze össze mindkét konzolt a csavarral (14), az alátéttel (15) és a szárnyas anyával (13) a H ábrán látható módon.

10. Az I ábrán egy helyesen összeszerelt rögzítő-

konzolos egység látható.

11. Ügyeljen a minimális távolságokra a J és K ábra

12. A fűtőberendezés a K és L ábrán látható maxi-

mális szögig állítható.

13. Csatlakoztassa a teraszfűtőt egy földelt

aljzathoz. Előtte ellenőrizze, hogy a feszültség mértéke megfelelő a készülékhez.

14. A tápkábelt a megfelelő (az M és N ábrán látha-

tó) módon helyezze el. Szükség esetén rögzítse a kábelt a rögzítőkonzolokhoz kábelkötegelővel. Megjegyzés: a fűtőberendezés háromlábú állványra vagy fémállványra is felszerelhető. A fűtőberende- zés megfelelő felszereléséhez kövesse az állvány- hoz mellékelt útmutatót. A távvezérlő felszerelése (B ábra)

• Fordítsa a távvezérlőt (8) a hátoldalára, és távo- lítsa el az elemrekesz fedelét.

• Helyezzen be 2 db AAA/alkáli típusú elemet a távvezérlőbe (8) az utasításoknak és az elemek polaritásának megfelelően.

• Az elemeket a fent leírt módon cserélje.

Be- és kikapcsolás (A, B ábra) A fűtőberendezést a távvezérlővel (8) vagy az üzemmód gombbal (6) lehet be- és kikapcsolni. Használat előtt a fűtőberendezésen található főkapcsolót (5) be kell kapcsolni. A távvezérlő használata Ha a távvezérlő nincs a birtokában, kérjük, fordul- jon a Vonroc ügyfélszolgálatához.

• Első lépésként kapcsolja a fűtőberendezésen található főkapcsolót (5) az „I” ON (bekapcsolt) pozícióba.

• Nyomja meg a távvezérlőn (8) található gombot (9) a fűtőberendezés bekapcsolásához.

• A fűtőberendezés kikapcsolásához nyomja meg ismételten a távvezérlőn (8) található gombot (9).

• Kikapcsoláshoz kapcsolja a fűtőberendezésen található főkapcsolót (5) az „O” OFF (kikapcsolt) pozícióba Megjegyzés: A távvezérlő (8) pontjának a távve- zérlő vevője (10) felé kell mutatnia. Valamennyi VONROC fűtőberendezés és távvezérlő ugyanazt a frekvenciát használja, ezért egy távvezérlővel több fűtőberendezés is irányítható.HU

A mód gomb használata

• Első lépésként kapcsolja a fűtőberendezésen található főkapcsolót (5) az „I” ON (bekapcsolt) pozícióba.

• Nyomja meg a mód gombot (1) a fűtőberen- dezés 1. energiaszintű 1000 W teljesítményű bekapcsolásához.

• Nyomja meg a mód gombot újra (1) a fűtőbe- rendezés 2. energiaszintű 2000 W teljesítményű bekapcsolásához.

• A fűtőberendezés kikapcsolásához nyomja meg ismét a főkapcsolót (1). A teljesítményszint beállítása (A, B ábra) A fűtőberendezés teljesítménye két fokozatra állítható:

• 1. energiaszint – 1000 W (50%-os teljesítmény)

• 2. energiaszint – 2000 W (100%-os teljesít- mény) A megfelelő szintet a távirányítóval is kiválaszthat- ja - 1. energiaszint gomb (8) vagy a 2. energiaszint gomb (9) megnyomásával. A fokozat az üzemmód gomb (6) segítségével is kiválasztható, lásd a be- és kikapcsolásról szóló fejezetet.

Ha bármilyen karbantartást szeretne végezni a gépen, előtte minden esetben győződjön meg arról, hogy a gép nincs csatlakoztatva az elektromos hálózathoz. VIGYÁZAT: Áramütés veszélye. NE próbálja saját maga felnyitni vagy megjavítani a fűtőberendezést. A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldó- szert, benzint, alkoholt, ammóniát stb. ne használ- jon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

• A fűtőberendezés tisztításához NE használ- jon alkoholt, benzint, dörzshatású porokat, bútorpolírozót vagy durva keféket. Máskülönben károsodhat vagy esztétikailag sérülhet a fűtőbe- rendezés felülete.

• NE merítse vízbe a fűtőberendezést.

• Használat előtt várja meg, amíg a fűtőberende- zés teljesen megszárad. FIGYELEM:

1. Tisztítás előtt minden esetben válassza le a

fűtőberendezést az áramellátásról és hagyja lehűlni.

2. Ha az egység belsejében vagy a fűtőelem körül

összegyűlt a por vagy a szennyeződés, akkor tisztíttassa ki az egységet egy képzett szakem- berrel. Ne használja a fűtőberendezést ilyen állapotban.

3. A fűtőberendezésnek csak a külső felületeit kell

tisztítani, más karbantartásra nincs szükség.

4. Puszta kézzel ne nyúljon a fűtőelemhez, mert a

kezéről odatapadó maradványok befolyásolhat- ják a lámpa élettartamát. Ha véletlenül hozzáér, távolítsa el az ujjlenyomatokat egy mentolos alkohollal megnedvesített puha törlőkendővel.

5. Ne próbálja megjavítani vagy módosítani a

fűtőberendezés semelyik elektromos vagy me- chanikus funkcióját.

6. A fűtőberendezés nem tartalmaz a felhasználó

által szervizelhető alkatrészeket. Ha a termék megsérül vagy meghibásodik, akkor vissza kell küldeni a gyártónak vagy a gyártó megbízott szervizének.

7. A sérült hálózati tápkábelt a veszélyhelyzetek

elkerülése érdekében ki kell cseréltetni a gyár- tóval, megbízott szervizzel, vagy más, hasonló- an képzett szakemberrel. Tárolás Amikor a fűtőberendezést nem használja, akkor hűvös és száraz helyen tárolja, hogy ne gyűljön fel a por és a szennyeződés. A tároláshoz kartonpapírból készült csomagolást használjon. Hibaelhárítás Ha a fűtőberendezés nem működik, kérjük, ellenőrizze a következőket, mielőtt javítást vagy szervizelést kér:

• Győződjön meg róla, hogy a tápkábel csatla- koztatva van az elektromos aljzathoz. Ha nincs, akkor csatlakoztassa.

• Győződjön meg róla, hogy a fő biztosíték elekt- romos ellátása működik.

• Győződjön meg róla, hogy a főkapcsolók be vannak kapcsolva. Ha nincsenek, válasszon egy beállítást.HU

KÖRNYEZET A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni. Csak EU országokban Elektromos eszközt ne dobjon a háztartási hulla- dékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értel- mében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell ártalmatlanítani. GARANCIA A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartam- ig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetle- nül az Ön VONROC kapcsolattartójához. A szavatosság nem vonatkozik a következő körül- mények semelyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javí- tást vagy módosítást végezni) a gépen;

• Normál elhasználódás és kopás;

• A készüléket szabálytalanul vagy nem rendel- tetésszerűen használták, vagy a karbantartása nem volt megfelelő;

• Nem eredeti pótalkatrészeket használtak. A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értéke- síthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járu- lékos vagy következményes kárért. A forgalmazók javításai kizárólag az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére vonatkoznak. A termék és a használati útmutató változtatásá- nak jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.CS
