INSTRUKCJA OBSŁUGI PH502AC Vonroc

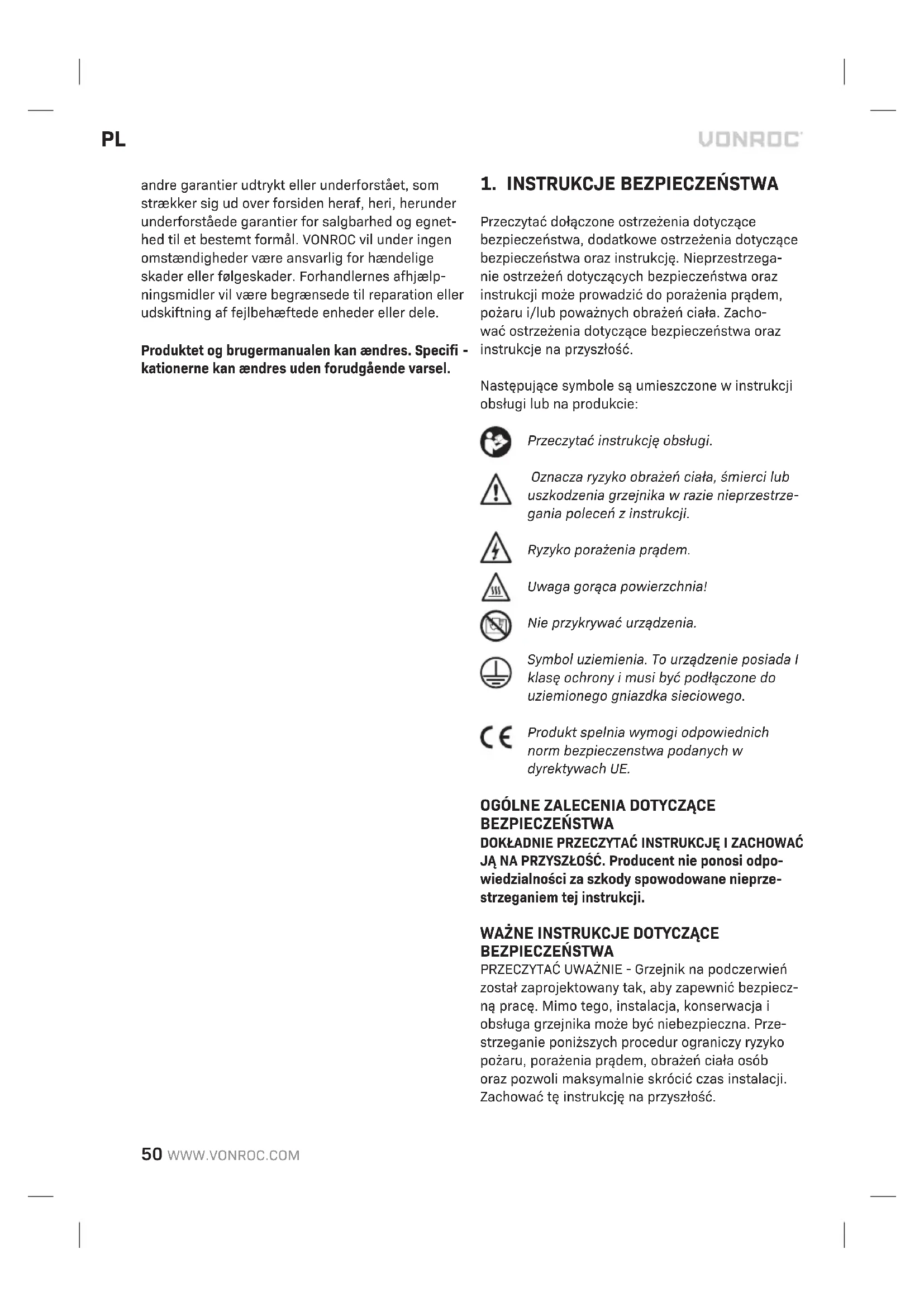

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zacho- wać ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi. Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia grzejnika w razie nieprzestrze- gania poleceń z instrukcji. Ryzyko porażenia prądem. Uwaga gorąca powierzchnia! Nie przykrywać urządzenia. Symbol uziemienia. To urządzenie posiada I klasę ochrony i musi być podłączone do uziemionego gniazdka sieciowego. Produkt spelnia wymogi odpowiednich norm bezpieczenstwa podanych w dyrektywach UE.

JĄ NA PRZYSZŁOŚĆ. Producent nie ponosi odpo- wiedzialności za szkody spowodowane nieprze- strzeganiem tej instrukcji.

WAŻNE INSTRUKCJE DOTYCZĄCE

BEZPIECZEŃSTWA PRZECZYTAĆ UWAŻNIE - Grzejnik na podczerwień został zaprojektowany tak, aby zapewnić bezpiecz- ną pracę. Mimo tego, instalacja, konserwacja i obsługa grzejnika może być niebezpieczna. Prze- strzeganie poniższych procedur ograniczy ryzyko pożaru, porażenia prądem, obrażeń ciała osób oraz pozwoli maksymalnie skrócić czas instalacji. Zachować tę instrukcję na przyszłość.PL

• Przeczytać instrukcję w całości przed rozpoczę- ciem korzystania z grzejnika.

• Wyjąć urządzenie z opakowania i sprawdzić, czy jest w dobrym stanie przed rozpoczęciem eksploatacji.

• Nie pozwalać dzieciom bawić się elementami opakowania (jak torby plastikowe).

• Sprawdzić napięcie w instalacji domowej, aby dopilnować, że jest zgodne z parametrami zna- mionowymi zasilania grzejnika.

• Sprawdzić kabel i wtyczkę zasilania dokład- nie przed użyciem, aby dopilnować, że nie są uszkodzone.

• Przed odłączeniem wtyczki kabla zasilania ko- niecznie wyłączyć zasilanie. Włączać urządzenie wyłącznie suchymi rękami, aby uniknąć poraże- nia prądem.

• Używać grzejnika ogrodowego tylko na wolnym powietrzu lub na dużej i otwartej przestrzeni. Trzymać łatwopalne przedmioty, jak plandeki, parasole, gałęzie, meble, zasłony, papier itp. z dala od urządzenia (co najmniej w odstępie 1 metra, jeśli są to przedmioty ruchome!). Zacho- wać odstęp co najmniej 1 metra od ścian. Spód grzejnika musi znajdować się co najmniej 180 cm nad podłożem. W przypadku umieszczenia urządzenia pod dachem, musi być zapewnio- ny odstęp co najmniej 50 cm między górną powierzchnią klosza grzejnika a (niepalnym) sufi tem. Jeśli dach jest palny (wykonany z drewna, tworzywa sztucznego, brezentu itp.), odstęp musi wynosić co najmniej 1 metr. Za- wsze zapewniać dobrą wentylację!

• Nie umieszczać urządzenia bezpośrednio nad lub pod gniazdkiem ściennym (nie w jego bez- pośredniej bliskości).

• Grzejnik ogrodowy jest przeznaczony wyłącz- nie do użytku domowego. Dlatego nie należy używać go na placach budowy, w szklarniach, stodołach lub straganach itp., nawet jeśli są to przestrzenie w znacznym stopniu otwarte. Zwykle w takich miejscach znajduje się za dużo materiałów palnych.

• Nie używać tego grzejnika ogrodowego do ogrzewania sauny ani jako trwałego sposobu ogrzewania pokoju lub przestrzeni.

• Nie używać tego grzejnika ogrodowego w psiej budzie ani innych miejscach, w których znajdują się zwierzęta.

• Nie używać w pobliżu ani w bezpośrednim sąsiedztwie wanny, basenu lub źródła cieczy. Mimo tego, że urządzenie jest odporne na rozbryzgi wody, w jego pobliżu należy ostrożnie obchodzić się z wodą. Dopilnować, aby urzą- dzenie nie mogło wpaść do wody i nie narażać go na silne strumienie wody. Nie dotykać urządzenia mokrymi rękami i nie stawiać go w bezpośrednim pobliżu wanny, umywalki, basenu ani innego zbiornika z wodą lub źródła wody, ponieważ jest to niebezpieczne.

• Aby chronić się przed porażeniem prądem, nie zanurzać kabla ani wtyczki w wodzie ani innej cieczy.

• Nie wkładać ani nie pozwalać na wpadanie ciał obcych do otworów wentylacyjnych ani wyloto- wych, ponieważ może to spowodować poraże- nie prądem, pożar lub uszkodzenie grzejnika.

• Zapewnić odpowiednie oświetlenie. Włączniki na urządzeniu muszą być prawidłowo widoczne z odległości 1 metra.

• Zawsze odłączać grzejnik od zasilania, gdy nie jest w użytku. Nigdy nie pozostawiać włączo- nego urządzenia bez nadzoru, tylko wyłączać je i odłączać od zasilania. Nie używać urządzenia w połączeniu z wyłącznikiem (programatorem) czasowym lub innym urządzeniem, które auto- matycznie włącza urządzenie.

• Nie używać grzejnika z zewnętrznym regula- torem napięcia, takim jak ściemniacz świateł, regulator prędkości itp. Powoduje to zagrożenie elektryczne.

• Dopilnować, aby kabel nie leżał na (ostrych) krawędziach, nie był silnie zagięty i nie dotykał gorących powierzchni. Nie owijać kabla wokół urządzenia.

• Nie pozwalać, aby kabel zwisał z blatu, gdzie może zostać łatwo pociągnięty przez dziecko.

• Nie wkładać palców ani ciał obcych w kratkę grzejnika podczas jego pracy.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Ten grzejnik nie jest przeznaczony do użytku w łazienkach, pralniach itp. miejscach w po- mieszczeniach. Nigdy nie ustawiać grzejnika w miejscu, z którego mógłby wpaść do wanny lub innego zbiornika z wodą.

• Nie ponosimy odpowiedzialności za żadne szkody spowodowane nieprzestrzeganiem tej instrukcji, niewłaściwym użytkowaniem urzą- dzenia i nieprawidłowym obchodzeniem się z urządzeniem.PL

• To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby z ograniczo- nymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub bez doświadczenia i wie- dzy, jeśli są one pod nadzorem lub zostały poin- struowane dotyczące korzystania z urządzenia w bezpieczny sposób i rozumieją zagrożenia zaangażowany. Dzieci nie mogą bawić się urzą- dzeniem. Dzieci bez nadzoru nie mogą czyścić ani konserwować urządzenia.

• Jeśli w urządzeniu z jakiegoś powodu pojawią się pęknięcia lub w przypadku stwierdzenia niedoskonałości lub przerw w aluminiowej obu- dowie lub innej części, niezwłocznie zaprzestać eksploatacji urządzenia i wyjąć jego wtyczkę zasilania z gniazdka.

• Jeśli kabel zasilania jest w jakikolwiek sposób uszkodzony, musi go wymienić producent, jego przedstawiciel serwisowy lub podobnie, odpo- wiednio wykwalifi kowana osoba, aby uniknąć zagrożenia.

• Aby zapobiec przegrzaniu tego urządzenia, utrzymywać wloty i wyloty powietrza czyste i wolne od wszelkich przedmiotów, które mo- głyby powodować zatory. Sprawdzać wszystkie wloty i wyloty od czasu do czasu, aby zagwa- rantować, że są wolne od wszelkich zanieczysz- czeń i nagromadzonego pyłu. NIE ZASŁANIAĆ. Etykieta ostrzegająca przed zasłanianiem urządzenia musi również zostać umieszczona w widocznym miejscu po instalacji. Oznacza to, że nie wolno jej umieszczać z tyłu urządzenia.

• Części grzejnika mogą nagrzewać się do tempe- ratury powyżej 200

C. Dotknięcie rurki grzejnej, refl ektora lub części metalowych w pobliżu rurki grzejnej może spowodować poważne OPARZE- NIA. Aby uniknąć oparzeń, nie dotykać gorącej powierzchni nieosłoniętą skórą.

• NIGDY nie kłaść rąk pod elementami grzejny- mi. ZAWSZE pozwalać elementowi grzejnemu ostygnąć przez co najmniej 10 minut przed do- tknięciem rurki grzejnej lub sąsiednich części.

• Nie przechowywać żadnych palnych cieczy ani materiałów, jak farba, benzyna, zbiorniki z gazem itp. w bezpośrednim pobliżu urządzeniu. Nie używać urządzenia w palnym otoczeniu, np. w pobliżu zbiorników z łatwopalnym gazem, rur z gazem, pojemników ciśnieniowych lub puszek z gazem w sprayu. Ryzyko wybuchu i pożaru!

• en produkt zawiera materiały nadające się do recyklingu. Nie wyrzucać produktu wraz ze zmieszanymi odpadami z gospodarstw domo- wych. Proszę skontaktować się z lokalnymi władzami w celu uzyskania informacji o najbliż- szym punkcie zbiórki selektywnej. Bezpieczeństwo elektryczne Zawsze sprawdzać, czy napięcie w sieci odpowiada napięciu na tabliczce znamiono- wej urządzenia.

• Nie używać urządzenia, jeśli przewód zasilający lub wtyczka jest uszkodzona.

• Używać wyłącznie takich przedłużaczy, które są odpowiednie dla mocy znamionowej urządze- nia, o średnicy minimum 1,5 mm

. W przypadku używania przedłużacza na szpuli, całkowicie rozwinąć przewód.

2. INFORMACJE O MASZYNIE

Przeznaczenie Ten produkt został zaprojektowany jako grzejnik ta- rasowy do użytku domowego. Grzejnik jest przezna- czony do prywatnych ogrodów lub innych terenów zewnętrznych w domu. Grzejnik nie może być używa- ny do ogrzewania pomieszczeń w pomieszczeniach, jako grzejnik do pomieszczeń innych niż domowe ani do suszenia tekstyliów lub innych materiałów. Ten grzejnik nie jest wyposażony w urządzenie do regulacji temperatury w pomieszczeniu, dlatego nie należy go używać w pomieszczeniach, w których przebywają osoby, które nie są w stanie samodziel- nie wyjść z pomieszczenia, chyba że zapewniony jest stały nadzór. Urządzenie powinno być używane tylko zgodnie z jego przeznaczeniem. Każde inne użycie jest uważane za niewłaściwe użycie. DANE TECHNICZNE Nr modelu PH502AC-PH503AC Napięcie 220–240 V ~Częstotliwość 50-60 HzMoc 2000 WUstawienia mocy1: 1000 W2: 2000 WTyp elementu grzejnego Lampa o niskim blaskuCzas rozgrzewania 1 sekundaDługość fali 0,78-1,4 mikronaSprawność promieniowania 90%PL

Odległość ogrzewania 4-5 mPowierzchnia ogrzewania 10-12 m²Temperatura barwowa 1500 KOchrona przed przegrzaniem TakElektroniczny płynny rozruch TakStopień ochrony IP55Klasa ochrony Klasa ICiężar 1.60 kg OPIS Liczby w tekscie odnosza sie do rysunków na stronie 2-5.

7. Włącznik na pilocie

8. Przycisk 1. poziomu mocy

9. Przycisk 2. poziomu mocy

10. Wspornik montażowy

12. Śruba z podkładkami

13. Nakrętka motylkowa

Ten grzejnik musi zainstalować odpowied- nio wykwalifi kowana osoba, tzn. wykwalifi - kowany elektryk. Zawsze odłączać grzejnik od zasilania elektrycznego i poczekać aż ostygnie przed instalacją. Instalacja grzejnika (rys. A-N) Zawsze montować urządzenie z użyciem dołączonych akcesoriów. Przed rozpoczęciem montażu uwzględnić poniższe wymogi:

• Przymocować urządzenie do wytrzymałej i rów- nej powierzchni.

• Urządzenie musi zostać zamontowane tak, aby pozostawić 50 cm odstępu między grzejnikiem a sufi tem, ścianą, spodem dachu brezento- wego namiotu itp. Należy również pozostawić odstęp co najmniej 1,80 m od podłoża do spodu urządzenia. Patrz rys. J i rys. K. Urządzenia nie wolno nigdy wieszać pod kątem!

• Dopilnować, aby kabel zasilania był dobrze zamontowany i nie stykał się z refl ektorem grzejnika ani nie mógł znaleźć się w ogrzewanej strefi e.

• Nie instalować grzejnika na powierzchni palnej.

• Jeśli grzejnik ma być użytkowany na wolnym powietrzu, zdecydowanie zalecamy użycie gniazdka odpornego na działanie warunków atmosferycznych.

• Przed rozpoczęciem wiercenia dopilnować, aby w miejscu instalacji grzejnika nie znajdowały się żadne przewody ani rury wodne. Aby zainstalować grzejnik na ścianie lub pod sufi - tem, postępować zgodnie z opisem poniżej:

1. Urządzenie jest dostarczane wraz z akcesoriami

montażowymi zgodnie z rysunkiem C.

Wywiercić 4 otwory, korzystając z wymiarów po- danych na rysunku D. Średnica otworów powin- na być równa średnicy kotwy: 8 mm. Wykonać otwór o głębokości o co najmniej 10 do 15 mm większej od oczekiwanej głębokości osadzenia kotew. Dopilnować, aby otwory były ustawione na jednym poziomie i na identycznej wysokości.

3. Oczyścić otwory z wszelkich zanieczyszczeń.

4. Wkręcić nakrętkę tak, aby dotykała górnej

powierzchni kotwy tulejowej (11) zgodnie z krokiem 1 na rysunku E.

5. Wprowadzić kotwę tulejową (11) w otwór w

materiale bazowym zgodnie z krokiem 2 na rysunku E. Za pomocą młotka wbijać kotwę tu- lejową, aż podkładka i nakrętka zostaną mocno dociśnięte do materiału bazowego.

6. Teraz umieścić wspornik montażowy (10) na

tulejach kotwowych (11) i zamocować go podkładkami i nakrętkami. Dokręcić nakrętkę do oporu ręcznie. Wykonać czynności dla obu zespołów zgodnie z rysunkiem F.

7. Użyć klucza w rozmiarze 10 do zamontowania

kotwy, obracając nakrętkę o trzy do czterech pełnych obrotów.

8. Zamontować pozostałe 2 wsporniki montażowe

(10) na zewnętrzne otwory grzejnika (1) zgodnie z rysunkiem G.PL

9. Założyć grzejnik z zamontowanymi wspornika-

mi na wsporniki montażowe przymocowane do ściany lub sufi tu. Teraz połączyć oba wsporniki, korzystając ze śruby (14), podkładki (15) i nakręt- ki motylkowej (13) zgodnie z rysunkiem H.

10. Rysunek I przedstawia prawidłowo zmontowany

zespół wspornika montażowego.

11. Uwzględnić minimalne odstępy zgodnie z rysun-

12. Kąt nachylenia grzejnika można regulować do

maksymalnej wartości zgodnie z rysunkami K i L.

Podłączyć grzejnik ogrodowy do uziemionego gniazda zasilania. Wcześniej sprawdzić, czy napięcie jest zgodne z napięciem znamionowym urządzenia.

14. Dopilnować, aby kabel zasilania został zamonto-

wany prawidłowo zgodnie z rysunkami M i N. Użyć opasek mocujących w celu przymocowania kabla do wsporników montażowych w razie potrzeby. Uwaga: grzejnik można również zamontować na statywie lub metalowym stojaku. Postępować zgodnie z instrukcją dołączoną do statywu lub sto- jaka, aby prawidłowo zamontować grzejnik. Montaż pilota (rys. B)

• Odwrócić pilota (8) spodem do góry i zdjąć pokrywę komory baterii.

• Włożyć 2 alkaliczne baterie AAA do pilota (8) zgodnie z instrukcją, prawidłowo ustawiając bieguny baterii.

• Wymieniać baterie zgodnie z opisem powyżej.

Włączanie / wyłączanie (rys. A, B) Nagrzewnicę można włączać i wyłączać za pomocą pilota (8) lub przycisku trybu (6). Przed użyciem wy- łącznik zasilania (5) na grzejniku musi być najpierw włączony. Korzystanie z pilota Jeśli nie posiadasz pilota, skontaktuj się z obsługą klienta fi rmy Vonroc.

• Najpierw przestaw przełącznik (5) na grzejniku do pozycji „I” On.

• Naciśnij przycisk (9) na pilocie (8), aby włączyć grzejnik.

• Aby wyłączyć grzejnik, ponownie wciśnij przy- cisk (9) na pilocie (8).

• Wciśnij przełącznik (5) na grzejniku do pozycji „O” Off, aby wyłączyć zasilanie. Uwaga: Upewnij się, że pilot (8) jest skierowany w stronę odbiornika pilota (10). Wszystkie grzejniki VONROC i ich piloty używają tej samej częstotliwo- ści, więc można sterować kilkoma grzejnikami za pomocą jednego pilota. Korzystanie z przycisku trybu

• Najpierw przestaw przełącznik (5) na grzejniku do pozycji „I” On.

• Naciśnij przycisk trybu (1), aby włączyć grzałkę na poziomie mocy 1 - 1000W.

• Ponownie naciśnij przycisk trybu (1), aby włą- czyć grzejnik na poziomie 2 - 2000W.

• Aby wyłączyć grzejnik, ponownie wciśnij przy- cisk trybu (1). Regulacja poziomu mocy (rys. A, B) Moc grzałki można regulować na dwóch pozio- mach:

• Poziom 1 - 1000 W (50% mocy)

• Poziom 2 - 2000 W (100% mocy) Żądany poziom można wybrać za pomocą pilota, naciskając przycisk poziomu mocy 1 (8) lub poziom mocy 2 (9). Poziom można również wybrać za po- mocą przycisku trybu (6), patrz rozdział „włączanie / wyłączanie”.  

W trakcie przeprowadzania czynności konserwacyjnych części mechanicznych urządzenie musi być odłączone od zasilania. PRZESTROGA: Ryzyko porażenia prądem. NIE otwierać ani nie próbować naprawiać grzejnika własnoręcznie Czyścić obudowę urządzenia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żad- nych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodu- ją uszkodzenie części z tworzyw sztucznych.

• NIE używać alkoholu, benzyny, ściernych prosz- ków, środków do polerowania mebli ani szorst- kich szczotek do czyszczenia grzejnika. Może to spowodować uszkodzenie lub pogorszenie stanu powierzchni grzejnika.PL

• NIE zanurzać grzejnika w wodzie

• Przed użyciem poczekać, aż grzejnik całkowicie wyschnie. UWAGA:

• Zawsze odłączać grzejnik od zasilania elek- trycznego i poczekać aż ostygnie przed jego czyszczeniem.

• Jeśli w grzejniku lub wokół elementu grzejnego zgromadził się kurz lub inne zanieczyszczenia, zlecić czyszczenie urządzenia w serwisie. Nie używać grzejnika w takim stanie.

• Jedyna wymagana czynność konserwacyjna to czyszczenie zewnętrznych powierzchni grzejnika.

• Nie dotykać elementów grzejnych gołymi ręka- mi, ponieważ osady znajdujące się na skórze mogą mieć negatywny wpływ na trwałość lampy. W razie przypadkowego dotknięcia usu- nąć ślady palców miękką ściereczką zwilżoną alkoholem lub spirytusem metylowanym.

• Nie podejmować prób naprawy lub regulacji elementów elektrycznych lub mechanicznych tego grzejnika.

Grzejnik nie zawiera żadnych części, które mógłby naprawiać użytkownik. Jeśli wystąpi uszkodzenie lub awaria urządzenia, zwrócić je do producenta lub jego przedstawiciela serwisowego.

• Jeśli kabel zasilania jest uszkodzony, musi go wymienić producent, jego przedstawiciel serwi- sowy lub podobnie, odpowiednio wykwalifi ko- wana osoba, aby uniknąć zagrożenia. Przechowywanie Przechowywać grzejnik w chłodnym i suchym miejscu, gdy nie jest w użytku, aby chronić go przed osadzaniem się zanieczyszczeń i kurzu. Przechowywać grzejnik w kartonie, w jakim został dostarczony. Związywanie problemów Jeśli grzejnik nie działa, sprawdzić poniższe roz- wiązania przed zleceniem naprawy lub przeglądu:

Sprawdzić, czy kabel zasilania jest podłączony do gniazdka zasilania. Jeśli nie jest, podłączyć go.

• Sprawdzić, czy zasilanie dochodzi do głównego bezpiecznika

• Sprawdzić, czy włączniki zasilania są ustawione w położenie włączenia. Jeśli nie, ustawić je odpowiednio. SRODOWISKO Uszkodzone i/lub niepotrzebne urzadzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotyczaca zuzytych urzadzen elektrycz- nych i elektronicznych oraz jej wdrozeniem do prawo- dawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do uzytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla srodowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyż- szymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfi kacje na- rzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku fi rma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.RO
