MANUAL DE USUARIO PH502AC Vonroc

ES Traducción del manual original 29

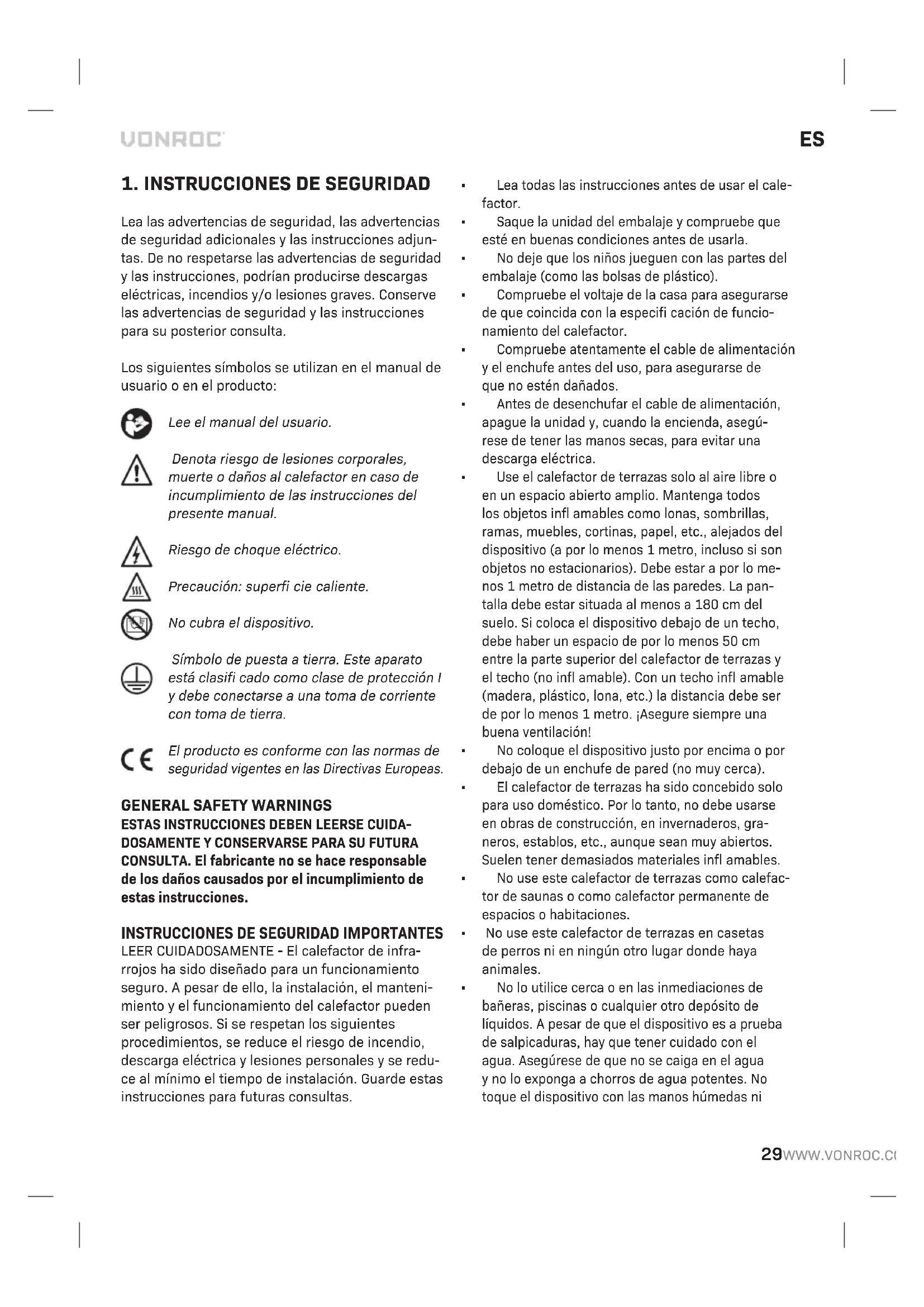

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Lee el manual del usuario.

Denota riesgo de lesiones corporales, muerte o daños al calefactor en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de choque eléctrico.

Precaución: superfi cie caliente.

No cubra el dispositivo.

Símbolo de puesta a tierra. Este aparato está clasifi cado como clase de protección I y debe conectarse a una toma de corriente con toma de tierra.

El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas.

GENERAL SAFETY WARNINGS ESTAS INSTRUCCIONES DEBEN LEERSE CUIDA- DOSAMENTE Y CONSERVARSE PARA SU FUTURA CONSULTA. El fabricante no se hace responsable de los daños causados por el incumplimiento de estas instrucciones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEER CUIDADOSAMENTE - El calefactor de infra- rrojos ha sido diseñado para un funcionamiento seguro. A pesar de ello, la instalación, el mantenimiento y el funcionamiento del calefactor pueden ser peligrosos. Si se respetan los siguientes procedimientos, se reduce el riesgo de incendio, descarga eléctrica y lesiones personales y se reduce al mínimo el tiempo de instalación. Guarde estas instrucciones para futuras consultas.

• Lea todas las instrucciones antes de usar el cale-factor.
• Saque la unidad del embalaje y compruebe que esté en buenas condiciones antes de usarla.
• No deje que los niños jueguen con las partes del embalaje (como las bolsas de plástico).
• Compruebe el voltaje de la casa para asegurarse de que coincida con la especificación de funcionamiento del calefactor.
• Compruebe atentamente el cable de alimentación y el enchufe antes del uso, para asegurarse de que no estén dañados.
• Antes de desenchufar el cable de alimentación, apague la unidad y, cuando la encienda, asegúrese de tener las manos secas, para evitar una descarga eléctrica.
• Use el calefactor de terrazas solo al aire libre o en un espacio abierto amplio. Mantenga todos los objetos infl amables como lonas, sombrillas, ramas, muebles, cortinas, papel, etc., alejados del dispositivo (a por lo menos 1 metro, incluso si son objetos no estacionarios). Debe estar a por lo menos 1 metro de distancia de las paredes. La pantalla debe estar situada al menos a 180 cm del suelo. Si coloca el dispositivo debajo de un techo, debe haber un espacio de por lo menos 50 cm entre la parte superior del calefactor de terrazas y el techo (no infl amable). Con un techo infl amable (madera, plástico, lona, etc.) la distancia debe ser de por lo menos 1 metro. ¡Asegure siempre una buena ventilación!
• No coloque el dispositivo justo por encima o por debajo de un enchufe de pared (no muy cerca).
• El calefactor de terrazas ha sido concebido solo para uso doméstico. Por lo tanto, no debe usarse en obras de construcción, en invernaderos, graneros, establos, etc., aunque sean muy abiertos. Suelen tener demasiados materiales infl amables.
• No use este calefactor de terrazas como calefactor de saunas o como calefactor permanente de espacios o habitaciones.
• No use este calefactor de terrazas en casetas de perros ni en ningún otro lugar donde haya animales.
• No lo utilice cerca o en las inmediaciones de bañeras, piscinas o cualquier otro depósito de líquidos. A pesar de que el dispositivo es a prueba de salpicaduras, hay que tener cuidado con el agua. Asegúrese de que no se caiga en el agua y no lo exponga a chorros de agua potentes. No toque el dispositivo con las manos húmedas ni

lo coloque en áreas inmediatamente próximas a baños, lavabos, piscinas u otro suministro de agua, ya que es peligroso.

• Para protegerse contra las descargas eléctricas, no sumerja el cable o el enchufe en agua ni en ningún otro líquido.
• No introduzca ni deje entrar objetos extraños en ninguna abertura de ventilación o de salida pues pueden ocasionarse descargas eléctricas, incendios o daños en el calefactor.
• Compruebe que haya sufi ciente luz. Los interruptores del dispositivo deben resultar bien visibles desde una distancia de 1 metro.
• Desenchufe siempre el calefactor cuando no lo use. Nunca deje el dispositivo sin supervisión cuando esté en uso, apáguelo y desenchúfelo. No use el dispositivo con un programador, temporizador o cualquier otro dispositivo que lo encienda automáticamente.
• No use el calefactor con un regulador de tensión externo, como un regulador de intensidad, un regulador de velocidad, etc. Esto produce un peligro eléctrico.
• Compruebe que el cable no cuelgue sobre aristas afi ladas, no haga curvas pronunciadas y no toque superfi cies calientes. No enrolle el cable alrededor del dispositivo.
• No deje sobresalir el cable de la encimera, donde pueda ser tirado fácilmente por los niños.
• No ponga los dedos ni objetos extraños en la rejilla durante el funcionamiento.
• Nunca deje el aparato sin vigilancia cuando esté funcionando.
• Este calefactor no ha sido diseñado para ser utilizado en baños, lavanderías y lugares interiores similares. Nunca coloque el calefactor donde pueda caerse en una bañera u otro recipiente de agua.
• No asumiremos responsabilidad alguna por los daños causados por el incumplimiento de estas instrucciones o por cualquier otro uso o manejo indebido.

• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros. involucrado. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.

• Si por cualquier motivo el dispositivo se agrieta o se rompe o si nota alguna imperfección o anomalía en la carcasa de aluminio o en cualquier otra pieza, detenga inmediatamente el funcionamiento del dispositivo y saque el enchufe de la toma.

• Si el cable de alimentación se daña de cualquier modo, debe ser sustituido por el fabricante, sus centros de servicios u otras personas con cualifi -cación similar, para evitar peligros.
• Para evitar el sobrecalentamiento de este aparato, mantenga las entradas y salidas de aire limpias y libres de cualquier elemento que pudiese causar una obstrucción. Compruebe periódicamente todas las entradas y salidas para asegurarse de que estén libres de toda acumulación de suciedad o polvo. NO CUBRIR EL DISPOSITIVO. La etiqueta de advertencia de no cubrir el dispositivo también debe colocarse en un lugar claramente visible después de la instalación. No debe colocarse en la parte posterior.
• Algunas piezas del calefactor pueden superar los 200 °C, por lo tanto, el contacto con el tubo calefactor, el refl ector o las piezas metálicas cercanas al tubo calefactor puede causar QUEMADURAS graves. Para evitar quemaduras, no toque con la piel desnuda la superfi cie caliente.
• NUNCA coloque las manos debajo de los elementos calefactores. SIEMPRE deje que el elemento calefactor se enfríe durante por lo menos 10 minutos antes de tocar el tubo calefactor o las piezas próximas.
• No guarde ningún líquido o material infl amable, como pintura, gasolina, depósitos de gas, etc., cerca del dispositivo. No utilice el dispositivo en ambientes infl amables, como depósitos de combustible cercanos, tubos de gas o botes de aerosol. ¡Peligro de explosión e incendio!
• Este producto contiene materiales reciclables. No elimine este producto como residuo doméstico sin clasifi car. Póngase en contacto con las autoridades locales para conocer el punto de recogida más cercano.

Seguridad electrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

- No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.

- Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1,5 mm ^2 . Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACION DE LA MAQUINA

Uso previsto

Este producto está diseñado como un calentador de patio para ambientes domésticos. El calentador está diseñado para jardines privados u otras áreas al aire libre en el hogar. El calentador no se puede usar para calentar un espacio interior, como un calentador de espacio exterior no doméstico o para secar textiles u otros materiales. Este calentador no está equipado con un dispositivo para controlar la temperatura de la habitación, por lo que no lo use en espacios donde estén ocupados por personas que no pueden salir de la habitación por sí mismas, a menos que se proporcione una supervisión constante. El dispositivo debe utilizarse únicamente para el propósito prescrito. Cualquier otro uso se considera un caso de mal uso.

ESPECIFICACIONES TECNICAS

Modelo n.o PH502AC-PH503AC
Voltaje 220-240 V ~
Frecuencia	50-60
Potencia 2000 W
Ajuste de potencia	1: 1000 W2: 2000 W
Tipo de elemento calefactor Lámpara de bajo brillo
Tiempo de calentamiento 1 segundo
Longitud de onda 0.78-1.4 micrones
Efi ciencia radiante 90 %
Distancia de calentamiento 4-5 m
Área de calentamiento 10-12 m^2
Temperatura de color	1500 K
Protección contra sobrecalentamiento	Sí
Arranque electrónico suave	Sí
Clase de protección de entrada	IP55
Clase de protección	Clase I
Peso	1.60 kg

DESCRIPCION

Los números del texto se refi eren a los diagramas de las página 2-5.

1. Calefactor
2. Rejilla protectora
3. Receptor del mando a distancia
4. Cable de alimentación
5. Interruptor de encendido/apagado
6. Botón de modo
7. Interruptor de encendido/apagado del mando a distancia
8. Botón de nivel de potencia 1
9. Botón de nivel de potencia 2
10. Soporte de montaje
11. Pernos de anclaje
12. Tornillo con arandelas
13. Tuerca de mariposa
14. Perno
15. Arandela

3. MONTAJE

Este calefactor debe ser instalado por una persona competente, es decir, un electricista cualifi cado.

Desconecte siempre el calefactor del suministro eléctrico y deje que se enfríe antes de la instalación.

Instalación del calefactor (Fig. A-N)

Monte siempre el dispositivo con los accesorios suministrados.

Antes de iniciar la instalación, tenga en cuenta lo siguiente:

• Coloque el dispositivo sobre una superfi cie firme y nivelada.
• El dispositivo debe montarse de modo tal que queden 50 cm libres entre el calefactor y el techo, la lona de la carpa, etc. También debe quedar por lo menos 1,80 m entre el suelo y la parte inferior del dispositivo. Consulte las Figs. J y K. ¡El dispositivo nunca debe colgarse en una esquina!
• Compruebe que los cables de alimentación estén bien montados, que no entren en contacto con el refl ector del calefactor y que no atraviesen la zona calefaccionada.

• No coloque el calefactor sobre una superfi cie infl amable.

• Si el calefactor se va a usar en un lugar exterior, se recomienda una toma a prueba de intemperie.

• Antes de perforar compruebe que no haya cables o tubos de agua en el área donde vaya a instalar el calefactor.

• Téngalo en cuenta para montar el cable de alimentación en modo correcto, como se muestra en las Figs. M y N. Si es necesario, utilice fl ejes o grapas para fi jar el cable a los soportes de montaje.

Para instalar el calefactor en una pared o un techo, siga los pasos que se indican a continuación:

1. El dispositivo se suministra con los accesorios de montaje, como se muestra en la Fig. C.

2. Perfore un total de 4 orifi cios usando las dimensiones de la Fig. D. El diámetro de los orifi cios debe ser igual al diámetro del anclaje: 8 mm. Perfore por lo menos de 10 a 15 mm más profundamente que la incrustación deseada. Asegúrese de que los orifi cios estén nivelados y exactamente a la misma altura.

3. Limpie los residuos que pudiesen haber quedado en los orificios.

4. Coloque la tuerca a ras con la parte superior del perno de anclaje (11), como se muestra en el paso 1 de la Fig. E.

5. Inserte el perno de anclaje (11) en el orifi cio del material de base, como se muestra en el paso 2 de la Fig. E. Con un martillo, inserte el perno de anclaje hasta que la arandela y la tuerca queden apretadas contra el material de base.

6. Después coloque el soporte de montaje (10) en los pernos de anclaje (11), y móntelo usando la arandela y la tuerca. Gire la tuerca con los dedos para apretarla. Ambas como se muestra en la Fig. F.

7. Con una llave de tamaño 10, fi je el anclaje girando la tuerca tres o cuatro vueltas completas.

8. Monte los 2 soportes de montaje restantes (10) en los orifi cios exteriores del calefactor (1), como se muestra en la Fig. G.

9. Coloque el calefactor con los soportes ensamblados en los soportes montados en la pared o el techo. Ahora empareje ambos soportes con el perno (14), la arandela (15) y la tuerca de mariposa (13), como se muestra en la Fig. H.

10. En la Fig. I se muestra el montaje correcto del conjunto del soporte.

11. Tenga en cuenta las distancias mínimas que se muestran en las Figs. J y K.

12. El calefactor puede ajustarse hasta el ángulo máximo, como se muestra en las Figs. K y L.

13. Enchufe el calefactor de terrazas en una toma de corriente con puesta a tierra. Compruebe de antemano si el voltaje nominal coincide con el del dispositivo.

Nota: el calefactor también puede montarse en un trípode o en un soporte de metal. Siga las instrucciones suministradas con el trípode o el soporte, para montar el calefactor correctamente.

Montaje del mando a distancia (Fig. B)

• De vuelta el mando a distancia (8) y sáquele la tapa del alojamiento de las pilas.
• Coloque 2 pilas alcalinas AAA en el mando a distancia (8) de acuerdo con las instrucciones y la polaridad de las pilas.
• Cambie las pilas como se muestra arriba.

4. FUNCIONAMIENTO

Encendido / apagado (Fig. A, B)

El calentador se puede encender y apagar con el control remoto (8) o el botón de modo (6). Antes de su uso, el interruptor de alimentación (5) del calentador debe encenderse primero.

Usando el control remoto

Si no tiene el control remoto en su poder, comuníquese con el servicio al cliente de Vonroc.

• Primero gire el interruptor (5) del calentador a la posición "I" encendido.
• Presione el botón (9) en el control remoto (8) para encender el calentador.
  Para apagar el calentador, presione nuevamente el botón (9) en el control remoto (8).
• Presione el interruptor (5) en el calentador a la posición "O" Off para apagar

Nota: Asegúrese de apuntar el control remoto (8) en la dirección del receptor del control remoto (10). Todos los calefactores VONROC y sus controles remotos utilizan la misma frecuencia, por lo que es posible controlar varios calefactores con un solo control remoto.

Usando el botón de modo

• Primero gire el interruptor (5) del calentador a la posición "I" encendido.

• Presione el botón de modo (1) para encender el calentador en el nivel 1 - nivel de potencia de 1000W.

• Presione el botón de modo (1) nuevamente para encender el calentador en el nivel 2 - nivel de potencia de 2000W.

• Para apagar el calentador, presione nuevamente el botón de modo (1).

Ajuste del nivel de potencia (Fig. A, B)

La potencia del calentador se puede ajustar en dos niveles:

• Nivel 1 - 1000W (50% de potencia)
• Nivel 2 - 2000W (100% de potencia)

El nivel deseado se puede seleccionar usando el control remoto presionando el botón Nivel de energía 1 (8) o el botón Nivel de energía 2 (9). El nivel también se puede seleccionar mediante el botón de modo (6), consulte el capítulo “encendido / apagado”.

5. MANTENIMIENTO

Compruebe siempre que la máquina no esté conectada a la red eléctrica cuando realice alguna operación de mantenimiento del mecanismo.

PRECAUCIÓN: Riesgo de descarga eléctrica. NO abra ni intente reparar el calefactor usted mismo.

Limpie regularmente la carcasa del aparato con un paño suave, preferentemente después de cada uso. Compruebe que los orifi cios de ventilación estén libres de polvo y suciedad. Elimine la suciedad persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

• NO use alcohol, gasolina, polvos abrasivos, lustramuebles o cepillos ásperos para limpiar el calefactor. Ello puede dañar o deteriorar la superfi cie del calefactor.
• NO sumerja el calefactor en agua.
• Espere a que el calefactor se seque completamente antes de usarlo.

ATENCIÓN:

• Desconecte siempre el calefactor del suministro eléctrico y deje que se enfríe antes de intentar limpiarlo.
• Si el calefactor ha acumulado polvo o suciedad en su interior o alrededor del elemento calefactor, debe ser limpiado por un agente de servicio cualifi cado. No utilice el calefactor en estas condiciones.
• El único mantenimiento necesario es la limpieza de las superficies externas del calefactor.
• No toque el elemento calefactor con los dedos desnudos, pues los residuos de su mano podrían afectar a la vida de la lámpara. Si la toca accidentalmente, quite las marcas de los dedos con un paño suave humedecido con alcohol o una bebida espirituosa mentolada.
• No intente reparar ni ajustar ninguna función eléctrica o mecánica de este calefactor.
• El calefactor no contiene piezas que puedan ser reparadas por el usuario. En caso de que el producto sufra daños o averías, debe ser enviado al fabricante o a su agente de servicio.
• Si el cable de alimentación se daña, debe ser sustituido por el fabricante, un agente de servicio u otra persona con una cualifi cación similar, para evitar peligros.

Almacenamiento

Guarde el calefactor en un lugar fresco y seco cuando no lo utilice para evitar que se acumule el polvo y la suciedad. Utilice el cartón del embalaje para guardarlo.

Solución de problemas

Si el calefactor no funciona, compruebe lo siguiente antes de solicitar la reparación o servicio:

• Compruebe si el cable de alimentación está enchufado en una toma de corriente, si no lo está, enchúfelo.
• Compruebe si el fusible principal tiene electricidad.
• Cerciórese de que los interruptores de alimentación estén encendidos. Si no lo están, elija un ajuste.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC.

La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la máquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.

La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una fi nalidad en especial. VONROC no será considerada responsable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
