PH502AC - Încălzire Vonroc - Manual de utilizare gratuit

MANUAL DE UTILIZARE PH502AC Vonroc

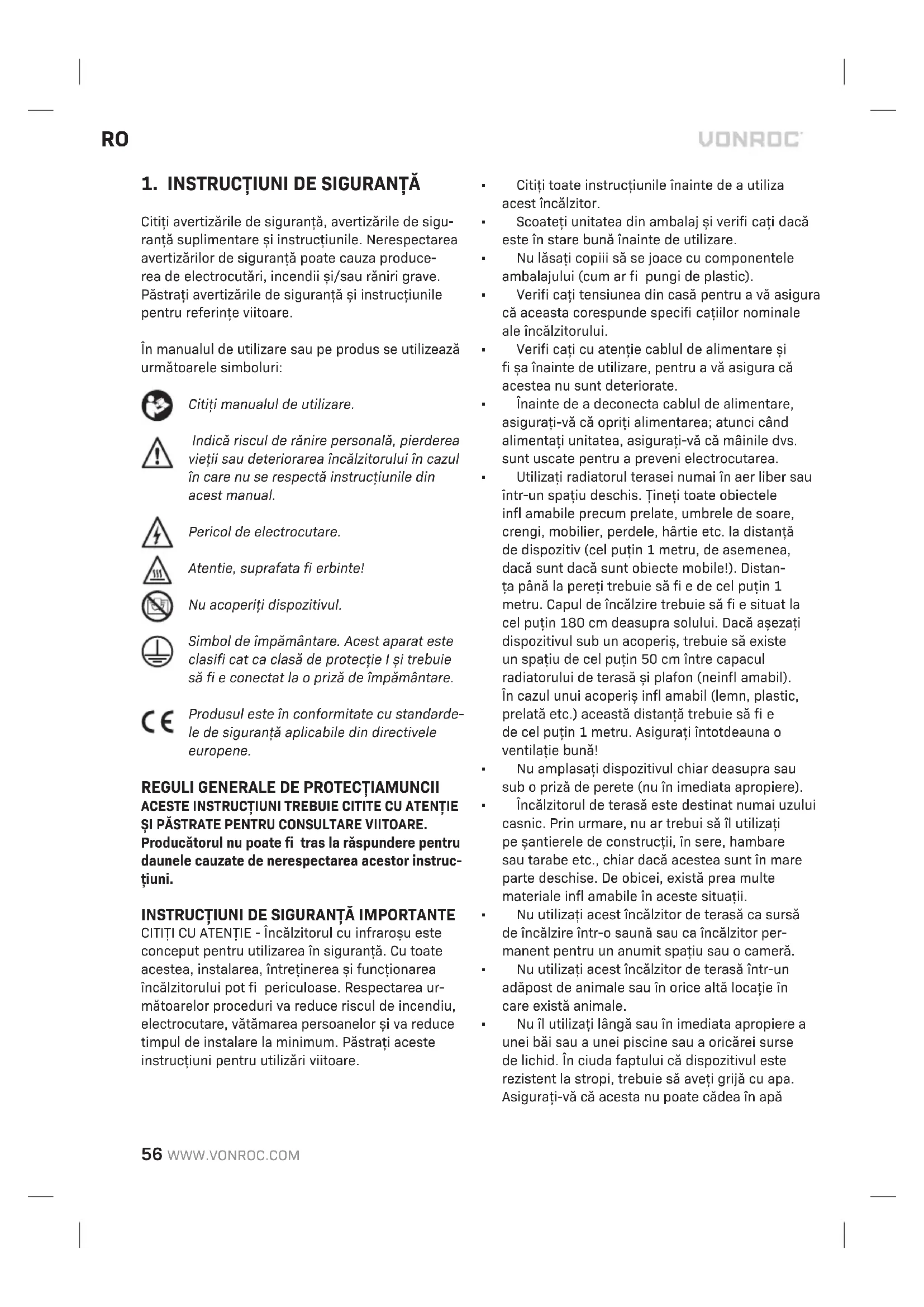

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare.

Atentie, suprafata fi erbinte!

Nu acoperiți dispozitivul.

Simbol de împământare. Acest aparat este clasifi cat ca clasă de protecție I și trebuie să fi e conectat la o priză de împământare.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

REGULI GENERALE DE PROTECTIAMUNCII ACESTE INSTRUCTIUNI TREBUIE CITITE CU ATENȚIE ȘI PĂSTRATE PENTRU CONSULTARE VIITOARE.

Producătorul nu poate fi tras la răspundere pentru daunele cauzate de nerespectarea acestor instrucțiuni.

INSTRUCTIUNI DE SIGURANTĂ IMPORTANTE

CITIȚI CU ATENȚIE - Încălzitorul cu infraroșu este conceput pentru utilizarea în siguranță. Cu toate acestea, instalarea, întreținerea și funcționarea încălzitorului pot fi periculoase. Respectarea următoarelor proceduri va reduce riscul de incendiu, electrocutare, vătămarea persoanelor și va reduce timpul de instalare la minimum. Păstrați aceste instrucțiuni pentru utilizări viitoare.

• Citiți toate instrucțiunile înainte de a utiliza acest încălzitor.
• Scoateți unitatea din ambalaj și verifi cati dacă este în stare bună înainte de utilizare.
• Nu lăsați copiii să se joace cu componentele ambalajului (cum ar fi pungi de plastic).
• Verifi cati tensiunea din casă pentru a vă asigura că aceasta corespunde specifi catilor nominale ale încălzitorului.
• Verifi cati cu atenție cablul de alimentare și fi șa înainte de utilizare, pentru a vă asigura că acestea nu sunt deteriorate.
• Înainte de a deconecta cablul de alimentare, asigurați-vă că opriți alimentarea; atunci când alimentați unitatea, asigurați-vă că mâinile dvs. sunt uscate pentru a preveni electrocutarea.
• Utilizați radiatorul terasei numai în aer liber sau într-un spațiu deschis. Țineți toate obiectele infl amabile precum prelate, umbrele de soare, crengi, mobilier, perdele, hârtie etc. la distanță de dispozitiv (cel puțin 1 metru, de asemenea, dacă sunt dacă sunt obiecte mobile!). Distanța până la pereți trebuie să fi e de cel puțin 1 metru. Capul de încălzire trebuie să fi e situat la cel puțin 180 cm deasupra solului. Dacă așezați dispozitivul sub un acoperiş, trebuie să existe un spațiu de cel puțin 50 cm între capacul radiatorului de terasă și plafon (neinfl amabil). În cazul unui acoperiş infl amabil (lemn, plastic, prelată etc.) această distanță trebuie să fi e de cel puțin 1 metru. Asigurați întotdeauna o ventilație bună!
• Nu amplasați dispozitivul chiar deasupra sau sub o priză de perete (nu în imediata apropiere).
  Încălzitorul de terasă este destinat numai uzului casnic. Prin urmare, nu ar trebui să îl utilizati pe șantierele de construcții, în sere, hambare sau tarabe etc., chiar dacă acestea sunt în mare parte deschise. De obicei, există prea multe materiale infl amabile în aceste situații.
• Nu utilizati acest încălzitor de terasă ca sursă de încălzire într-o saună sau ca încălzitor permanent pentru un anumit spațiu sau o cameră.
• Nu utilizati acest încălzitor de terasă într-un adăpost de animale sau în orice altă locatie în care există animale.
• Nu îl utilizați lângă sau în imediata apropiere a unei băi sau a unei piscine sau a oricărei surse de lichid. În ciuda faptului că dispozitivul este rezistent la stropi, trebuie să aveți grijă cu apa. Asigurați-vă că acesta nu poate cădea în apă

și nu-I expuneți la jeturi puternice de apă. Nu-I atingeți cu mâinile umede și nu așezați dispozitivul în zona din jurul unei băi, toalete, piscine sau alte surse de alimentare cu apă, deoarece acest lucru este periculos.

- Pentru a vă proteja împotriva şocurilor electrice, nu introduceti cablul sau fi șa în apă sau orice alt lichid.

- Nu introduceți și nu permiteți obiectelor străine să pătrundă în vreun orifi ciu de ventilație sau de evacuare, deoarece acest lucru poate provoca electrocutare, incendiu sau deteriorarea încălzi-torului.

- Asigurați-vă că există sufi cientă lumină. Comutatoarele de pe dispozitiv trebuie să fi e vizibile în mod corespunzător de la o distanță de 1 metru.

- Deconectați întotdeauna încălzitorul de la sursa de alimentare atunci când nu îl folosiți. Nu lăsați niciodată dispozitivul nesupravegheat atunci când îl folosiți, ci opriți-l și deconectați-l. Nu utilizați dispozitivul cu împreună cu un dispozitiv de programare, un temporizator sau orice alt dispozitiv care pornește automat dispozitivul.

- Nu utilizati încălzitorul cu un regulator de tensiune extern, cum ar fi un variator de tensiune, regulator de turație etc. Acest lucru generează un pericol electric.

- Asigurati-vă că cablul nu atârnă peste margini (ascuțite), nu realizează curbări puternice, nu atinge suprafetele fi erbinți. Nu înfășurați cablul în jurul dispozitivului.

- Nu permiteți cablului să atârne, întrucât poate fi - tras cu ușurință de către copii.

- Nu introduceti degetele sau obiecte străine în grilaj în timp ce încălzitorul este în funcțiune.

- Nu lăsați aparatul nesupravegheat când îl folo- siti.

- Acest încălzitor nu este destinat utilizării în băi, spălătorii și locații similare afl ate în interior, nu amplasați niciodată încălzitorul în locații unde poate cădea într-o cadă sau într-un alt recipient cu apă.

- Nu poate fi acceptată răspunderea pentru orice daune cauzate de nerespectarea acestor instrucțiuni sau de orice altă utilizare necores-punzătoare sau manipulare greșită.

- Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani și de persoane cu capacități fi zice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe dacă li s-a acordat

supraveghere sau instrucțiuni privind utilizarea aparatului într-un mod sigur și înțeleg pericolele implicat. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea utilizatorului nu trebuie făcute de copii fără supraveghere.

Dacă, din orice motiv, dispozitivul se fi surează sau se crapă sau dacă identifi cați imperfectiuni sau defectiuni ale carcasei din aluminiu sau ale oricărei componente, întrerupeți imediat funcționarea dispozitivului și scoateți fi șa din priză.

- În cazul în care cablul de alimentare este deteriorat în orice fel, acesta trebuie înlocuit de către producător, de către agentul de service sau de către persoane califi cate în mod similar, pentru a evita pericolele.

- Pentru a preveni supraîncălzirea acestui aparat, păstrați intrările și orifi ciile de aer curate și fără obiecte care pot provoca blocarea. Verifi cați ocazional toate orifi ciile de admisie și orifi ciile de evacuare pentru a vă asigura că acestea nu sunt murdare și nu prezintă acumulări de praf. NU ACOPERITI DISPOZITIVUL. Eticheta de avertizare privind interdictia de a acoperi dispozitivul trebuie, de asemenea, plasată într-un loc vizibil după instalare: nu ar trebui, aşadar, să fi e pe spate.

- Componentele încălzitorului pot depăși 200; contactul cu tubul de încălzire, refl ectorul sau componentele metalice din apropierea tubului de încălzire poate provoca ARSURI severe. Pentru a evita arsurile, nu atingeți suprafețele fi erbinți cu părți ale pielii.

Nu tineți NICIODATĂ mâinile sub elementele de încălzire. Lăsați întotdeauna elementul de încălzire să se răcească cu cel puțin 10 minute înainte de a atinge tubul de încălzire sau componentele adiacente.

- Nu depozitați lichide infl amabile sau materiale precum vopsea, benzină, rezervoare de combustibil etc. în imediata apropiere a dispozitivului. Nu utilizați dispozitivul într-un mediu infl amabil, cum ar fi rezervoarele de combustibil din apropiere, tuburile de gaz sau recipientele de pulverizare. Pericol de explozie și incendiu!

- Acest produs contine materiale reciclabile. Nu eliminați acest produs ca deșeu menajer nesortat. Vă rugăm să contactați autoritățile locale pentru cel mai apropiat punct de colectare.

Siguranta electrica

Verifi cati întotdeauna dacă tensiunea sursei de alimentare corespunde tensiunii de pe placa de identifi care.

• Dacă cablul de alimentare al acestui instrument electric este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare special pregătit, disponibil prin intermediul organizației de service.
• Utilizați numai cabluri prelungitoare care sunt adecvate pentru puterea nominală a mașinii cu un minim grosime de 1,5 mm². Dacă utilizați o bobină de cablu prelungitor, derulați întotdeau-na complet cablul.

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Utilizarea prevăzută

Acest produs este conceput ca un încălzitor de terasă pentru medii domestice. Încălzitorul este destinat grădinilor private sau altor zone exterioare de acasă. Încălzitorul nu poate fi utilizat pentru încălzirea unui spațiu interior, utilizat ca încălzitor de spațiu exterior pentru uz casnic sau pentru uscarea textilelor sau a altor materiale. Acest încălzitor nu este echipat cu un dispozitiv pentru controlul temperaturii camerei, așa că nu utilizați acest încălzitor în spații când sunt ocupate de persoane care nu sunt capabile să pără-sească singuri camera, cu excepția cazului în care este prevăzută o supraveghere constantă. Dispozitivul trebuie utilizat numai în scopul prescris. Orice altă utilizare este considerată a fi un caz de abuz.

SPECIFICATII TEHNICE

Nr. model PH502AC-PH503AC
Tensiune 220-240 V ~
Frecvență	50-60
Putere 2000 W
Cablu de alimentare Setări	1: 1000W2: 2000W
Tip element de încălzire Lampă cu lumină redusă
Timp de încălzire 1 secundă
Lungime de undă 0,78-1,4 microni
Efi ciență radiantă 90%
Distanță de încălzire	4-5 m
Suprafață de încălzire	10-12 m^2
Temperatură culoare lampă	1500 K

Protectție la supraîncălzire	Da
Dispozitiv electronic pentru controlul pornirii	Da
Clasă de protecție împotriva pătrunderii lichidelor	IP55
Clasa de protecție	Clasa I
Masă	1.60 kg

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2-5.

1. Încălzitor
2. Grilaj de protectie
3. Receptor pentru telecomandă
4. Cablu de alimentare
5. Comutator pornire/oprire
6. Butonul Mod
7. Întrerupător telecomandă pornit/oprit
8. Butonul de nivel 1 de putere
9. Butonul de nivel 2 de putere
10. Consolă de montare
11. Ancoră
    12.Şurub cu şaibe
12. Piuliță fl uture
13. Şurub
14. Şaibă

3. ASAMBLAREA

Acest încălzitor trebuie instalat de o persoană competentă, adică de un electrici- an califi cat.

Deconectați întotdeauna încălzitorul de la sursa de alimentare electrică și lăsați-l să se răcească înainte de instalare.

Instalarea încălzitorului (Fig. A-N)

Montați întotdeauna dispozitivul cu accesoriiile furnizate.

Înainte de a începe instalarea, respectați următoarele indicații:

• Pozitionați dispozitivul pe o suprafață fermă și dreaptă.
• Dispozitivul trebuie montat astfel încât să existe un spațiu de 50 cm între încălzitor și plafon, pânza cortului etc. Trebuie să existe, de ase-

menea, cel puțin 1,80 m între pământ și partea inferioară a dispozitivului. Consultați fi gurile J și K. Dispozitivul nu poate fi suspendat niciodată încinat!

• Asigurați-vă că cablurile de alimentare electrică sunt corect instalate, nu intră în contact cu refl ectorul încălzitorului și nu sunt desfășurate în zona încălzită.
• Nu instalați încălzitorul pe o suprafață infl amabilă.
• în cazul în care încălzitorul trebuie utilizat în exterior, este foarte recomandată o priză rezistentă la intemperii.
  Înainte de găurire, asigurați-vă că nu există fi re sau conducte de apă în zona în care trebuie instalat încălzitorul.

Pentru a instala încălzitorul pe perete sau plafon, urmati acești pași:

1. Dispozitivul este furnizat împreună cu accesoriiile de montare, așa cum se arată în fi gura C.
2. Efectuați un total de 4 găuri folosind dimensiunile din fi gura D. Diametrul găurii trebuie să fi e același diametru ca și diametrul ancorei: 8mm. Găuriți cu cel puțin 10-15 mm mai adânc decât introducerea așteptată. Asigurați-vă că găurile sunt plane și exact la aceeași înălțime.
3. Curățați găurile de resturi.
4. Asezați piulița la partea superioară a ancorei (11), prezentată ca pasul 1 din fi gura E.
5. Introduceți ancora (11) în orifi ciul din materialul de bază, arătat ca pasul 2 din fi gura E. Folosind un ciocan, introduceți ancora până când șaiba și piulița sunt strânse de materialul de bază.
6. Acum puneti consola de montare (10) pe ancore (11) și montați-l folosind șaiba și piulița. Rotiți piulița până la capăt cu degetul. Ambele așa cum se arată în fi gura F.
7. Folosiți o cheie de 10 pentru a instala ancora prin rotirea piuliței de trei până la patru ture complete.
8. Montați celelalte 2 console de montare (10) pe orifi ciile exterioare ale încălzitorului (1), așa cum se arată în fi gura G.
9. Luați încălzitorul cu consolele asamblate la suporturile de montare montate pe perete sau tavan. Acum asociați ambele console cu şurubul (14), şaiba (15) și piulița fi uture (13), așa cum se arată în fi gura H.

10. Figura I arată un ansamblu consolă de fi xare montat corect.

11. Luați în considerare distanțele minime așa cum se arată în fi gura J și K.

12. Încălzitorul poate fi reglat până la unghiul maxim, așa cum se arată în fi gurile K și L.
13. Conectați încălzitorul de terasă la o priză cu împământare. Verifi cati în prealabil dacă tensiunea nominală corespunde dispozitivului.
14. Luați în considerare pentru a monta cablul de alimentare în modalitate corectă, așa cum se arată în fi gurile M și N. Folosiți şuruburi pentru a fi xa cablul pe consolele de montare, dacă este necesar.

Observație: încălzitorul poate fi montat și pe un trepied sau un suport metalic. Respectați instrucțiunile furnizate împreună cu trepiedul sau suportul, pentru a monta încălzitorul în mod corespunzător.

Asamblarea telecomenzii (Fig. B)

• Întoarceți telecomanda (8) și scoateți capacul bateriei.
• Introduceti 2 baterii tip AAA/alcaline în telecomandă (8) respectând instrucțiunile și polaritatea bateriilor.
• Schimbați bateriile în același mod descris mai sus.

4. OPERAREA

Încălzitorul poate fi pornit și oprit folosind telecomanda (8) sau butonul de mod (6). Înainte de utilizare, întrerupătorul de alimentare (5) de pe încălzitor trebuie mai întâi pornit.

Folosind telecomanda

Dacă nu aveți telecomanda în posesia dvs., vă rugăm să contactați serviciul clienti Vonroc.

• Mai întâi rotiți comutatorul (5) de pe încălzitor în poziția „I” Pornit.
• Apăsați butonul (9) de pe telecomandă (8) pentru a porni încălzitorul.
• Pentru a opri încălzitorul, apăsați din nou butonul (9) de pe telecomandă (8).
• Apăsați comutatorul (5) de pe încălzitor în poziția „O” Off pentru a opri

Notă: Asigurați-vă că îndreptați telecomanda (8) în direcția receptorului telecomenzii (10). Toate încălzitoarele VONROC și telecomenzile lor utilizează aceeași frecvență, deci este posibil să controlați mai multe încălzitoare cu o singură telecomandă.

Folosind butonul de mod

• Mai întâi rotiți comutatorul (5) de pe încălzitor în poziția „I” Pornit.
• Apăsați butonul de mod (1) pentru a porni încălzitorul la nivelul de putere 1 - 1000W.
• Apăsați din nou butonul de mod (1) pentru a porni încălzitorul la nivelul 2 - 2000W putere.
• Pentru a opri încălzitorul, apăsați din nou butonul de mod (1).

Reglarea nivelului de putere (Fig. A, B)

Puterea încălzitorului poate fi reglată în două niveluri:

• Nivelul 1 - 1000W (50% putere)
• Nivelul 2 - 2000W (100% putere)

Nivelul dorit poate fi selectat folosind telecomanda apăsând fi e butonul Power level 1 (8), fi e butonul Power level 2 (9). Nivelul poate fi de asemenea selectat folosind butonul de mod (6), vezi capitolul „pornire / oprire”.

5. ÎNTRETINERE

Asigurati-vă întotdeauna că aparatul nu este conectat la rețeaua electrică atunci când efectuați lucrări de întreținere a mecanismului.

PRECAUTIE: Pericol de electrocutare. NU deschideți și nu încercați să reparați dvs. încălzitorul.

Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

• NU folosiți alcool, benzină, pulberi abrazive, soluții pentru lustruit mobila sau perii aspre pentru a curăța încălzitorul. Acest lucru poate cauza defectarea sau deteriorarea suprafeței încălzitorului.
• NU scufundati încălzitorul în apă.
• Așteptați până când încălzitorul este complet uscat înainte de utilizare.

ATENTIE:

• Deconectați întotdeauna încălzitorul de la sursa de alimentare electrică și lăsați-l să se răcească înainte de a încerca să îl curățați.
• Dacă încălzitorul a acumulat praf sau murdărie în interiorul unității sau în jurul elementului de încălzire, acesta trebuie curățat de către un agent de service califi cat. Nu folosiți încălzitorul în această stare.
  Singura întreținere necesară este curățarea suprafetelor exterioare ale încălzitorului.
• Nu atingeți elementul de încălzire cu degetele goale, deoarece murdăria de pe mâinile dvs. ar putea afecta durata de viață a lămpii. Dacă este atins accidental, îndepărtați urmele degetelor cu o cârpă moale umezită cu alcool metilic sau alcool.
• Nu încercați să reparați sau să reglați funcțiile electrice sau mecanice ale acestui încălzitor.
  Încălzitorul nu conține componente care pot fi reparate de către utilizator. În cazul în care produsul prezintă daune sau defectiuni, acesta trebuie returnat producătorului sau agentului de service.
• Cablurile de alimentare deteriorate trebuie înlocuite de producător, agentul de service sau de o persoană califi cată în mod similar, pentru a evita pericolele.

Depozitarea

Pentru a preveni acumularea de praf și murdărie, păstrați încălzitorul într-un loc răcoros și uscat atunci când nu îl folosiți. Utilizați cutia de ambalare pentru depozitare.

Depanarea

Dacă încălzitorul nu funcționează, vă rugăm să verifi cați următoarele aspecte înainte de a solicita reparații sau service:

• Verifi cați dacă cablul de alimentare este conectat la o priză electrică; dacă nu este conectat, conectați-l
• Verifi cati dacă există curent electric la siguranța principală
• Asigurați-vă că întrerupătoarele de alimentare sunt pornite; în caz contrar, alegeți o setare.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/EU pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul se defectează în timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate.
• Uzura în condiții normale.
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fi e limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA

(RO) Declarăm prin aceasta cu răspunderea deplină că produsul acesta este în conformitate cu următoarele standarde sau directive: este în conformitate cu Directiva 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 cu privire la interzicerea utilizării anumitor substanțe periculoase la echipamentele electrice și electronice.
