Márka	Vonroc
Modell	EH512AC
Termék típusa	Elektromos fűtés ventilátorral, oszcillációval
Névleges teljesítmény	1800 W
Minimális teljesítmény	1200 W
Tápellátás	220-240 V ~ 50 Hz
Maximális fűtési felület	20 m²
Beállítások	Csak ventilátor, Fűtés 1200 W, Fűtés 1800 W, oszcillációval vagy anélkül
Termosztát	Állítható termosztát automatikus leállítással és újraindítással
Leesés elleni védelem	Igen, automatikus kikapcsolás felborulás esetén
Túlmelegedés elleni védelem	Igen, belső biztonsági termosztát
Védelmi osztály	II. osztály (kettős szigetelés)
Tápkábel hossza	1,6 m
Súly	1,6 kg
Méretek (kb.)	Nincs megadva, de padlóra helyezésre tervezték
Fűtőelem anyaga	Rozsdamentes acél védőolajjal
Rendeltetésszerű használat	Beltéri, háztartási, helyiségek ideiglenes fűtése
Karbantartás és tisztítás	Száraz ruhával vagy porszívóval tisztítsa; ne használjon oldószereket
Garancia	Törvényes garancia gyártási hibák ellen
Tartozékok	Nincs említett kiegészítő tartozék
Oszcilláció	Igen, be- és kikapcsolható
Készenléti funkció	Igen, a termosztát ciklusos be/ki kapcsolással tartja a hőmérsékletet

Gyakran ismételt kérdések - EH512AC Vonroc

Hogyan kapcsoljam be a Vonroc EH512AC fűtőtestet?

Csatlakoztassa a készüléket, állítsa a termosztátot maximumra, majd fordítsa a Funkció gombot a kívánt pozícióba: HEAT (1200 W) vagy HOT (1800 W). A jelzőfény világítani kezd.

Miért kapcsol ki magától a fűtőtestem?

Normális, ha a termosztát elérte a beállított hőmérsékletet: a készülék készenléti üzemmódba kapcsol, és újra bekapcsol, amikor a hőmérséklet csökken. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a légbevezető nincs-e elzárva, és hogy a készülék stabil felületen áll.

Mit tegyek, ha a készülék nem fűt, de a ventilátor forog?

Ellenőrizze, hogy a Funkció gomb HEAT vagy HOT állásban van-e, nem pedig csak FAN. Ha rendben van, a termosztát biztonsági üzemmódban lehet: fordítsa maximumra, és hallgassa meg a kattanást. Várjon 10 percet a kihúzás után a túlmelegedés elleni védelem visszaállításához.

Használhatom ezt a fűtőtestet fürdőszobában?

Nem, a készüléket nem szabad nedves időben kültéren, fürdőszobában vagy vizes környezetben használni. Áramütés veszélye áll fenn.

Hogyan tisztítsam meg az EH512AC radiátort?

Hagyja teljesen kihűlni, majd tisztítsa száraz ruhával vagy puha porszívóval. Soha ne használjon vizet vagy oldószereket, mint a benzin vagy toluol.

A teljesítmény jelzőfény nem világít, mit tegyek?

Ellenőrizze a fali csatlakozót és a csatlakozást. Ha a csatlakozó működik, de a jelzőfény továbbra sem világít, a készülék hibás lehet. Vegye fel a kapcsolatot az ügyfélszolgálattal.

Mekkora a maximális teljesítmény és a fűtési felület?

Maximális teljesítmény: 1800 W. Ajánlott fűtési felület: 20 m² jól szigetelt helyiségben.

Használhatok hosszabbítót?

Igen, de a lehető legrövidebbnek kell lennie, és teljesen ki kell tekerni. Használjon megfelelő keresztmetszetű (legalább 1,5 mm²) hosszabbítót, és győződjön meg róla, hogy nem sérült.

Mit tegyek rendellenes zaj esetén?

Helyezze a készüléket sík és stabil felületre. Ha a zaj továbbra is fennáll, ellenőrizze, hogy semmilyen tárgy nem akadályozza a szellőzést. Ha a probléma folytatódik, forduljon a technikai szolgálathoz.

Hogyan tároljam a készüléket használat után?

Kapcsolja ki és húzza ki a készüléket, hagyja teljesen kihűlni ventilátor üzemmódban néhány percig. Tárolja száraz, pormentes helyen. Soha ne tekerje a kábelt a készülék köré.

HASZNÁLATI ÚTMUTATÓ EH512AC Vonroc

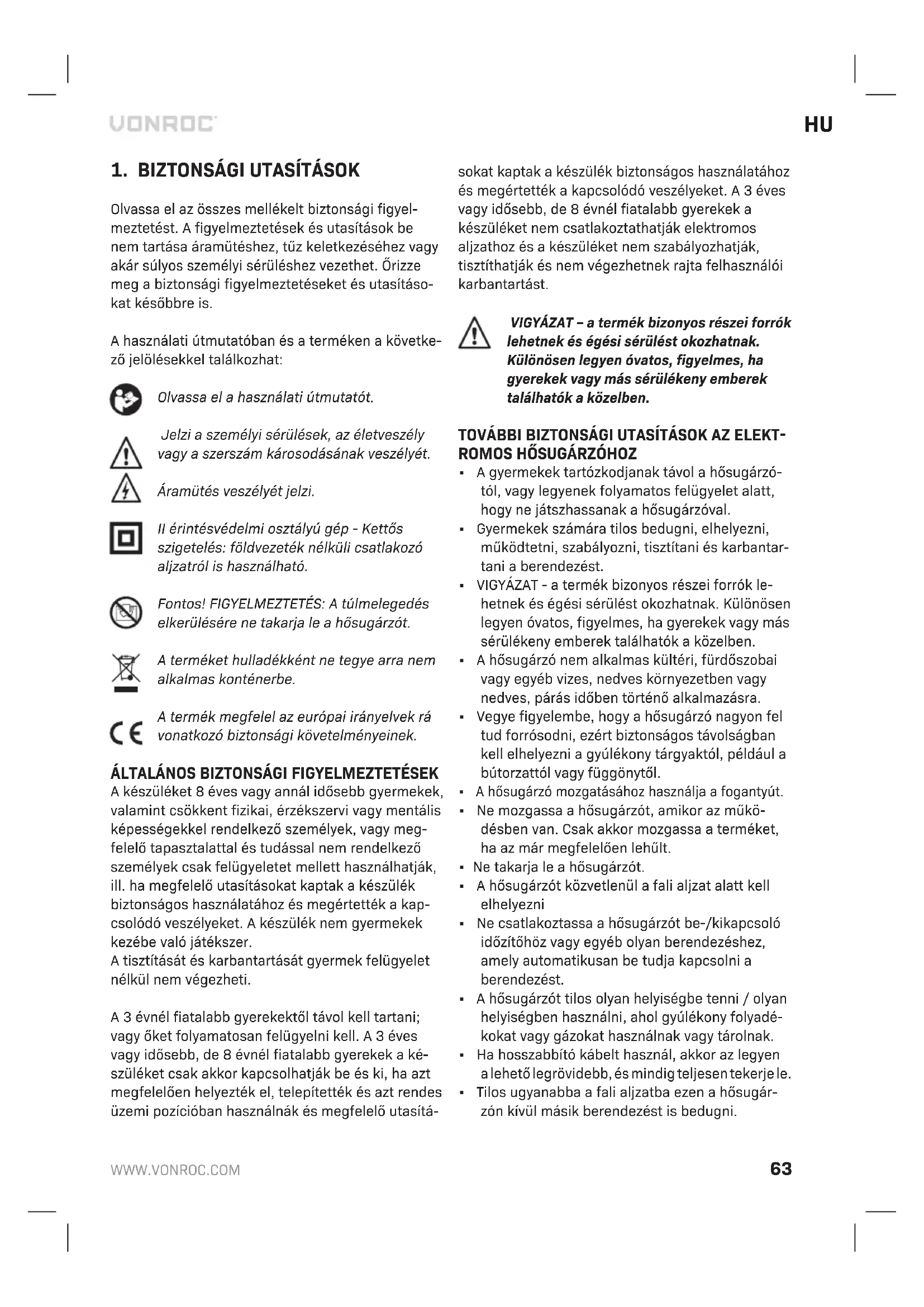

26 HU Az eredeti használati útmutató fordítása 63

A termék kizárólag jól szigetelt terekben vagy alkalmankénti használatra ajánlott.

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Áramütés veszélyét jelzi.

II érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

Fontos! FIGYELMEZTETÉS: A túlmelegedés elkerülésére ne takarja le a hősugárzót.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

A készüléket 8 éves vagy annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyeletet mellett használhatják, ill. ha megfelelő utasításokat kaptak a készülék biztonságos használatához és megértették a kapcsolódó veszélyeket. A készülék nem gyermekek kezébe való játékszer.

A tisztítását és karbantartását gyermek felügyelet nélkül nem végezheti.

A 3 évnél fiatalabb gyerekektől távol kell tartani; vagy őket folyamatosan felügyelni kell. A 3 éves vagy idősebb, de 8 évnél fiatalabb gyerekek a ké- szüléket csak akkor kapcsolhatják be és ki, ha azt megfelelően helyezték el, telepítették és azt rendes üzemi pozícióban használnák és megfelelő utasítá- sokat kaptak a készülék biztonságos használatához és megértették a kapcsolódó veszélyeket. A 3 éves vagy idősebb, de 8 évnél fiatalabb gyerekek a készüléket nem csatlakoztathatják elektromos aljzathoz és a készüléket nem szabályozhatják, tisztíthatják és nem végezhetnek rajta felhasználói karbantartást.

VIGYÁZAT – a termék bizonyos részei forrók lehetnek és égési sérülést okozhatnak. Különösen legyen óvatos, figyelmes, ha gyerekek vagy más sérülékeny emberek találhatók a közelben.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK AZ ELEKTROMOS HŐSUGÁRZÓHOZ

• A gyermekek tartózkodjanak távol a hősugárzótól, vagy legyenek folyamatos felügyelet alatt, hogy ne játszhassanak a hősugárzóval.
• Gyermek számára tilos bedugni, elhelyezni, működtetni, szabályozni, tisztítani és karbantar-tani a berendezést.
• VIGYÁZAT - a termék bizonyos részei forrók lehetnek és égési sérülést okozhatnak. Különösen legyen óvatos, figyelmes, ha gyerekek vagy más sérülékeny emberek találhatók a közelben.
• A hősugárzó nem alkalmas kültéri, fürdőszobai vagy egyéb vizes, nedves környezetben vagy nedves, párás időben történő alkalmazásra.
• Vegye figyelembe, hogy a hősugárzó nagyon fel tud forrósodni, ezért biztonságos távolságban kell elhelyezni a gyúlékony tárgyaktól, például a bútorzattól vagy függönytől.
• A hősugárzó mozgatásához használja a fogantyút.
• Ne mozgassa a hősugárzót, amikor az működésben van. Csak akkor mozgassa a terméket, ha az már megfelelően lehült.
• Ne takarja le a hősugárzót.
• A hősugárzót közvetlenül a fali aljzat alatt kell elhelyezni
• Ne csatlakoztassa a hősugárzót be-/kikapcsoló időzítőhöz vagy egyéb olyan berendezéshez, amely automatikusan be tudja kapcsolni a berendezést.
• A hősugárzót tilos olyan helyiségbe tenni / olyan helyiségben használni, ahol gyúlékony folyadékokat vagy gázokat használnak vagy tárolnak.
• Ha hosszabbító kábelt használ, akkor az legyen a lehető legrövidebb, és mindig teljesen tekerje le.

• Tilos ugyanabba a fali aljzatba ezen a hősugár-zón kívül másik berendezést is bedugni.

• Ne használja a hősugárzót fürdőszoba, zuhanyzó vagy medence közvetlen közelében.

• Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett szakemberrel.
• Gondoskodjon arról, hogy a hősugárzó mindig felügyelet alatt legyen, tartsa távol tőle a gyerekeket és az állatokat.
• Ne helyezze/használja a hősugárzót mozgó járműveken, vagy olyan helyeken, ahol könnyen bele lehet botlani.
• Ha a hősugárzót hosszabb ideig nem fogja használni, húzza ki a hálózati aljzatból. Húzza ki egyenesen a dugót, soha ne a vezetéknél fogva húzza ki az aljzatból.
• Tartsa távol a hősugárzót olyan helyektől, ahol a légbeszívó nyílás könnyen eltömödhet.
• A tápcsatlakozó használaton kívül vízálló. Egy esetleges áramütés vagy áramszivárgás megakadályozása érdekében soha ne használja vizes kézzel a hősugárzót, és ne is működtesse, ha vizes a tápellátó vezeték.
• Ne dobjon elektromos berendezést a kommunális hulladék közé, vegye igénybe a szelektív gyűjtési lehetőségeket. A rendelkezésre álló gyűjtési rendszerekről érdeklődjön a helyi önkormányzatnál. Amennyiben az elektromos berendezés szemétlerakóba kerül, akkor veszélyes anyagok kerülhetnek a talajvízbe és így a táplálékláncba, károsítva az Ön egészségét és jóllétét.

Figyelmeztetés! Ezt a hősugárzót nem szabad olyan helyiségben használni, amelyben olyan személyek tartózkodnak, akik önmaguktól nem tudnak kimenni a helyiségből, kivéve, ha valaki folyamatosan felügyeli a helyiséget.

Figyelmeztetés! A tűzveszély csökkentése érdekében a textíliákat, a függönyöket és más gyúlékony anyagokat legalább 1 m távolságban tartsa a levegőkimeneti nyílástól.

Elektromos biztonság

Villamos kisgépek használatakor mindig tartsa be az adott ország tűz és áramütés elleni és egyéb balesetek elkerülését célzó szabályokat. Olvassa el a következő biztonsági utasításokat és a géphez mellékelt munkavédelmi utasításokat is.

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

Ha a szerszámgépet mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

2. A GÉP ADATAI

Rendeltetés

Az elektromos hősugárzót beltéri, nem kereskedelmi, háztartási használatra tervezték, hogy ideiglenes jelleggel befütse a lakóhelyiségeket. A terméket nem szabad ettől eltérő célra használni. Szobamelegítésre a hősugárzót zárt helyiségben szabadon álló pozícióban lehet használni. A hősugárzót teljesen felszerelt és függőlegesen álló helyzetben lehet használni, stabil felületen elhelyezve. Magába foglal egy termosztátot és egy önvissza-állító termikus kioldót, amely a fűtőelemeket, így a hőmérsékletet szabályozza.

MÜSZAKI ADATOK

Modellazonosító EH512AC

Tápellátás 220-240 V ~/ 50 Hz

Névleges teljesítmény 1800 W

Beállítás Ventilátor / 1200 W / 1800 W

Fűtőkapacitás 20 m2

Védelmi osztály II-es osztály

Kábelhossz 1,6 m

Súly 1,6 kg

LEÍRÁS

A szövegbeli számok a 2. oldal képeire utalnak.

1. Hősugárzó
   2.Vezérlőpanel
2. Légkimenetirács
   4.Alap
3. Felborulásvédelmi kapcsoló
   6.Fogantyú
4. Levegőbemenet
   8.Tápfeszültségjelző
   9.Funkciógomb
5. Termosztátgomb
6. Hálózati kábel

3.HASZNÁLAT

A használat előtt ellenőrizze a berendezés sérülésmentes állapotát. Kizárólag jó állapotban lévő berendezést használjon.

Amikor első alkalommal használja a hősugárzót, enyhe füstszagra lehet figyelmes. Ez teljesen normalis jelenség és rövid idő múltán abba is marad. A fűtőelemeket rozsdamentes acélból készítettük és a gyártás során védőolajjal vontuk be. A füstöt a rajta lévő maradék olaj képezi melegedéskor.

Az elektromos hősugárzó elhelyezése

• A hősugárzót szilárd, vízszintes felületen helyezze el.
• Hagyon legalább 1 méteres távolságot a burkolat eleje és a falak között, valamint 30 centiméteres távolságot a többi burkolati felszíntől. Ne használja nedves környezetben.

Figyelmeztetés! Győződjön meg arról, hogy a hősugárzót biztonságos helyre tette, és nem lehet sem a berendezésben, sem a kábelben megbotlani. Győződjön meg arról, hogy a berendezés nem tud leesni.

Az elektromos hősugárzó beindítása (A és B ábra)

• Csatlakoztassa a kábelt (11) az elektromos aljzathoz.
• Állítsa a termosztátgombot (10) a maximumra.
• A hősugárzó akkor kapcsol be, ha a funkciógombot (9) a teljesítményfokozatok egyikére állítja.
• OFF (KI): Kikapcsolva
• FAN (Ventilátor): Csak ventilátor
• HEAT (Fütés): Kis fokozatban - 1200 W
• HOT (Forró): Nagy fokozatban - 1800 W
• FAN (Ventilátor): Ventilátor forgatva
• HEAT OSC (Fütés és forgatás): Kis fokozat forgatással
• HOT OSC (Forró és forgatás): Nagy fokozat forgatással
• Az áramellátás jelzőlámpa (8) bekapcsol.
• Ha a helyiség elérte a kívánt hömérsékletet, akkor lassan forgassa vissza a termosztát gombját (10), míg egy kattanást nem hall és a LED-lámpa ki nem alszik.
• A hősugárzó automatikusan elindul és ki- kapcsol, hogy a helyiséget ezen az állandó hőmérsékleten tartsa. Ha a helyiség környezeti hője eléri a kívánt célhőmérsékletet, akkor a

hősugárzó készenléti módban lesz. Mihelyst a környezeti hőmérséklet csökkenni kezd, a fűtőpanel ismét bekapcsol.

Felborulásvédelmi kapcsoló (5) (A ábra)

A hősugárzó mechanikus felborulásvédelemmel rendelkezik. Ez a funkció automatikusan kikapcsolja a hősugárzót, amikor a hősugárzót nem álló helyzetben helyezik el vagy nem vízszintes és stabil felületre helyezik el, vagy ha a hősugárzó felborul. Ilyen esetben tegye a hősugárzót egy stabil és vízszintes felületre, majd kapcsolja be ismét a hősugárzót.

Automata túlmelegedés elleni védelem

A hősugárzó belső biztonsági termosztáttal és túlmelegedés ellen védő áramkörrel van ellátva. A potenciális túlmelegedési hőmérséklet elérésekor a rendszer automatikusan kikapcsolja a hősugárzót.

Az elektromos hősugárzó leállítása

A szellöztetési funkcióval először hütse le a gépet, csak ezt követően kapcsolja ki.

• Fordítsa a termosztátgombot (10) a legalacsonyabb állásba, majd forgassa a funkciógombot a ventilátor állásba (9).
• Hagyja, hogy pár percen keresztül a ventilátor lehütse a berendezést.
• Forgassa a funkciógombot (9) kikapcsolt állásba.
• Húzza ki a dugót a hálózatból.

Az elektromos hősugárzó tárolása

• Mindig hagyja teljesen lehűlni a hősugárzót, mielőtt eltárolná azt.
• Soha ne tekerje a kábelt a hősugárzó köré

Figyelem! Soha ne tárolja a berendezést vizes vagy nedves környezetben

4. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és húzza ki a tápdugót az elektromos aljzatból.

Tisztítás

Tisztítás előtt minden esetben hagyja teljesen kihülni a berendezést.

• Tisztítsa meg a hősugárzót szárat törlőkendővel vagy porszívóval.
• A burkolat védelme érdekében ne fröcsköljön vizet a hősugárzóra és soha ne használjon a tisztításakor benzint, izoamil-acetátot, toluolt vagy egyéb oldószert.
• Tárolás esetén először hagyja lehúlni, majd szárítsa meg.

Hibaelhárítás

Arra az esetre, ha az elektromos hősugárzó nem működik jól, az alábbiakban felsorolunk néhány lehetséges okot és azok megoldásait.

Probléma Lehetséges ok Megoldás
A hősugárzónem működik,még akkor sem,ha be van dugva és a kapcsoló és a termosztát be van kapcsolva.	Laza dugó,rossz csatlakozás	Húzza ki a dugót, ellenőrizze a dugó és az aljzat csatlakozását.Majd csatlakoztassa újra.
	Nincs árama hálózati aljzatban	Dugja be a dugót megfelelő csatlakozóaljzatba
A fütőelem izzik	A bemeneti feszültség túl magas vagy túl alacsony	Címke szerinti tápellátást használjon
	A légbeszívó rács eldugult	A hősugárzót tartsa távol függönytól, műanyag zsáktól,papírtól és minden olyan do-logtól, amely könnyen eltakarja vagy eltakarhatja a légbemenetet
A berendezés nem melegszik fel, csak a ventilátor működik	A kapcsolót nem kapcsolta fütésre	Állítsa a kapcsolót fütésre
	A termosztát működött	Forgassa el a termosztátot és figyeljen, hall-e kinyilásra/be-zárása utaló hangot. Ha nem hall kattanást és a termosztát nem károsodott, akkor a hősugárzó automatikusan bekapcsol, ha a berendezés már lehült
	Az önvisszaállító kioldó működött	Kapcsolja ki a hősugárzót és ellenőrizze, nem tömődött-e el a bemeneti vagy kimeneti rész.Csatlakoztassa le a dugót és várjon legalább 10 percet, hogy a biztonsági rendszer alaphelyzetbe álljon, csak ezt követően indítsa újra a hősugárzót.
Rendellene zaj	A berendezés nem teljesen egyenesen áll	Helyezze a hősugárzót egyenes felületre

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A terméket szabálytalanul vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

Típusazonosító(k): EH512AC
Tétel	Szimbólum	Érték	Egység	Tétel	Egység
Hőteljesítmény				Hőteljesítmény típusa, kizárólag elektromos tároló hely- iségmelegítők esetében (válasszon ki egyet)
Névleges hőteljesítmény Pnom 1,8 kW				manuális hőtöltés-szabályozás, integrált ter- mosztáttal	Nem
Minimális hőteljesítmény (indikatív)	Pmin 1,2 kW			manuális hőtöltés-szabályozás szobai és/vagy szabadtéri hőmérsékleti visszajelzéssel	Nem
Maximális folyamatos hőteljesítmény	Pmax,c 1,8 kW			elektromos hőtöltés-szabályozás szobai és/vagy szabadtéri hőmérsékleti visszajelzéssel	Nem
Kiegészítő áramfogyasztás ventilátoros hőteljesítmény Nem
Névleges hőteljesítménynél	elmax 0 kW			A hőteljesítmény/szobai hőfokszabályozó típusa (válass- zon ki egyet)
Minimális hőteljesítménynél	elmin	0 kW		egylépcsős hőteljesítmény és nincs szobai hőfokszabályozás	Nem
Készenléti üzemmódban elSB	0 kW			Két vagy több manuális lépcső, nincs szobai hőfokszabályozás	Nem
				mechanikus termosztáttal történő szobai hő- fokszabályozással	Nem
				elektromos szobai hőfokszabályozással	Igen
				elektromos szobai hőfokszabályozással és napi időzítővel	Nem
				elektromos szobai hőfokszabályozással és heti időzítővel	Nem
				Egyéb vezérlési műveletek (több választás is lehetséges)
				szobai hőfokszabályozás jelenlét-érzékeléssel	Nem
				szobai hőfokszabályozás nyitottablak-érzékeléssel	Nem
				távoli vezérlési opció	Nem
				adaptív indítási opció	Nem
				üzemidő korlátozási opció	Nem
				feketegömb-érzékelővel	Nem
Kapcsolat	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • The Netherlands
