EH512AC - Vytápění Vonroc - Bezplatný návod k obsluze

Značka	Vonroc
Model	EH512AC
Typ produktu	Elektrické topení s ventilátorem a oscilací
Jmenovitý výkon	1800 W
Minimální výkon	1200 W
Napájení	220-240 V ~ 50 Hz
Maximální topná plocha	20 m²
Nastavení	Pouze ventilátor, topení 1200 W, topení 1800 W, s oscilací nebo bez
Termostat	Nastavitelný termostat s automatickým vypnutím a opětovným spuštěním
Ochrana proti pádu	Ano, automatické vypnutí při převrácení
Ochrana proti přehřátí	Ano, vnitřní bezpečnostní termostat
Třída ochrany	Třída II (dvojitá izolace)
Délka napájecího kabelu	1,6 m
Hmotnost	1,6 kg
Rozměry (přibližně)	Neuvedeno, ale určeno k umístění na podlahu
Materiál topného tělesa	Nerezová ocel s ochranným olejem
Určení použití	Vnitřní, domácí, dočasné vytápění místností
Údržba a čištění	Čistěte suchým hadříkem nebo vysavačem; nepoužívejte rozpouštědla
Záruka	Zákonná záruka na výrobní vady
Příslušenství v balení	Není uvedeno žádné další příslušenství
Oscilace	Ano, lze zapnout nebo vypnout
Pohotovostní režim	Ano, termostat udržuje teplotu cyklováním zapnutí/vypnutí

Často kladené otázky - EH512AC Vonroc

Jak zapnout topení Vonroc EH512AC?

Zapojte zařízení, nastavte termostat na maximum, poté otočte přepínač funkce na požadovanou polohu: HEAT (1200 W) nebo HOT (1800 W). Kontrolka se rozsvítí.

Proč se moje topení samo vypíná?

Je to normální, pokud termostat dosáhl nastavené teploty: zařízení přejde do pohotovostního režimu a znovu se zapne, když teplota klesne. Pokud problém přetrvává, zkontrolujte, zda není ucpaný přívod vzduchu a zda je zařízení na stabilním povrchu.

Co dělat, když zařízení netopí, ale ventilátor běží?

Zkontrolujte, zda je přepínač funkce nastaven na HEAT nebo HOT, nikoli pouze na FAN. Pokud je to v pořádku, termostat mohl být v bezpečnostním režimu: otočte jej na maximum a poslouchejte cvaknutí. Po odpojení počkejte 10 minut pro resetování ochrany proti přehřátí.

Mohu toto topení používat v koupelně?

Ne, zařízení by nemělo být používáno venku za vlhkého počasí, ani v koupelnách nebo vlhkých prostorách. Hrozí nebezpečí úrazu elektrickým proudem.

Jak čistit topení EH512AC?

Nechte zcela vychladnout, poté čistěte suchým hadříkem nebo jemným vysavačem. Nikdy nepoužívejte vodu ani rozpouštědla jako benzín nebo toluen.

Kontrolka výkonu se nerozsvítí, co dělat?

Zkontrolujte zásuvku a připojení. Pokud zásuvka funguje a kontrolka zůstává zhasnutá, zařízení může být vadné. Kontaktujte zákaznický servis.

Jaký je maximální výkon a topná plocha?

Maximální výkon: 1800 W. Doporučená topná plocha: až 20 m² v dobře izolované místnosti.

Mohu použít prodlužovací kabel?

Ano, ale měl by být co nejkratší a zcela rozvinutý. Použijte prodlužovací kabel s dostatečným průřezem (nejméně 1,5 mm²) a ujistěte se, že není poškozený.

Co dělat při neobvyklém hluku?

Umístěte zařízení na rovný a stabilní povrch. Pokud hluk přetrvává, zkontrolujte, zda větrací otvory nejsou ucpané. Pokud problém pokračuje, kontaktujte technickou podporu.

Jak zařízení po použití uskladnit?

Vypněte a odpojte zařízení, nechte jej několik minut vychladnout v režimu ventilátoru. Uskladněte na suchém místě chráněném před prachem. Nikdy neomotávejte kabel kolem zařízení.

NÁVOD K OBSLUZE EH512AC Vonroc

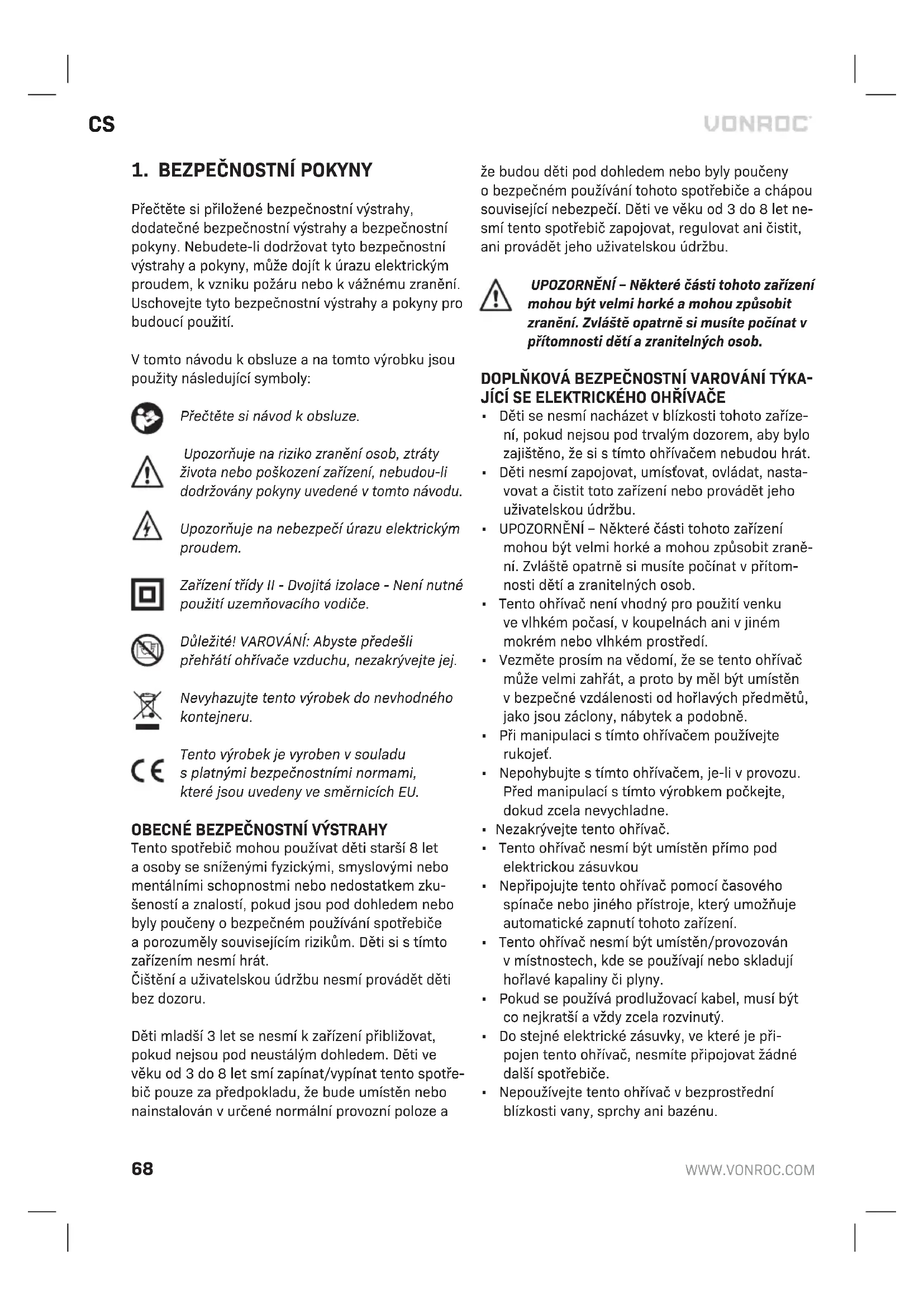

CS Překlad originálního návodu k obsluze 68

Tento výrobek je vhodný pouze pro dobře izolovanéprostory nebo pro příležitostné použití.

A

B

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Upozorňuje na nebezpečí úrazu elektrickým proudem.

Zařízení třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče.

Důležité! VAROVÁNÍ: Abyste předešli přehřátí ohřívače vzduchu, nezakrývejte jej.

Nevyhazujte tento výrobek do nevhodného kontejneru.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY

Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a porozuměly souvisejícím rizikům. Děti si s tímto zařízením nesmí hrát.

Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Děti mladší 3 let se nesmí k zařízení přibližovat, pokud nejsou pod neustálým dohledem. Děti ve věku od 3 do 8 let smí zapínat/vypínat tento spotřebič pouze za předpokladu, že bude umístěn nebo nainstalován v určené normální provozní poloze a že budou děti pod dohledem nebo byly poučeny o bezpečném používání tohoto spotřebiče a chápou související nebezpečí. Děti ve věku od 3 do 8 let nesmí tento spotřebič zapojovat, regulovat ani čistit, ani provádět jeho uživatelskou údržbu.

UPOZORNĚNÍ – Některé části tohoto zařízení mohou být velmi horké a mohou způsobit zranění. Zvláště opatrně si musíte počínat v přítomnosti dětí a zranitelných osob.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKA- JÍCÍ SE ELEKTRICKÉHO OHŘÍVAČE

• Děti se nesmí nacházet v blízkosti tohoto zařízení, pokud nejsou pod trvalým dozorem, aby bylo zajištěno, že si s tímto ohřívačem nebudou hrát.
• Děti nesmí zapojovat, umístovat, ovládat, nastavovat a čistit toto zařízení nebo provádět jeho uživatelskou údržbu.
• UPOZORNĚNÍ – Některé části tohoto zařízení mohou být velmi horké a mohou způsobit zranění. Zvláště opatrně si musíte počínat v přítomnosti dětí a zranitelných osob.
• Tento ohřívač není vhodný pro použití venku ve vlhkém počasí, v koupelnách ani v jiném mokrém nebo vlhkém prostředí.
• Vezměte prosím na vědomí, že se tento ohřívač může velmi zahřát, a proto by měl být umístěn v bezpečné vzdálenosti od hořlavých předmětů, jako jsou záclony, nábytek a podobně.
• Při manipulaci s tímto ohřívačem používejte rukojeť.
• Nepohybujte s tímto ohřívačem, je-li v provozu. Před manipulací s tímto výrobkem počkejte, dokud zcela nevychladne.
• Nezakrývejte tento ohřívač.
• Tento ohřívač nesmí být umístěn přímo pod elektrickou zásuvkou
• Nepřipojujte tento ohřívač pomocí časového spínače nebo jiného přístroje, který umožňuje automatické zapnutí tohoto zařízení.
• Tento ohřívač nesmí být umístěn/provozován v místnostech, kde se používají nebo skladují hořlavé kapaliny či plyny.
• Pokud se používá prodlužovací kabel, musí být co nejkratší a vždy zcela rozvinutý.
• Do stejné elektrické zásuvky, ve které je připojen tento ohřívač, nesmíte připojovat žádné další spotřebiče.

• Nepoužívejte tento ohřívač v bezprostřední blízkosti vany, sprchy ani bazénu.

• Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby se předešlo možným rizikům.

• Ujistěte se, zda je tento ohřívač umístěn mimo dosah dětí a zvířat, a zajistěte, aby byl vždy pod dozorem.
• Neumístujte tento ohřívač na pohybující se vozidla ani do míst, kde by o něj bylo možné snadno zakopnout. Také jej na těchto místech nepoužívejte.
• Pokud nebudete tento ohřívač delší dobu používat, odpojte jej od elektrické zásuvky. Uchopte zástrčku a vytáhněte ji. Nikdy neodpojujte zástrčku taháním za kabel.
• Udržujte ohřívač v dostatečné vzdálenosti od záclon nebo míst, kde by mohl být přívod vzduchu snadno blokován.
• Napájecí kabel je vodotěsný, pouze pokud není připojen do elektrické zásuvky. Abyste zabránili možnému úrazu elektrickým proudem nebo vzniku svodového proudu, nikdy neovládejte ohřívač mokrýma rukama ani jej nepoužívejte, je-li na napájecím kabelu voda.
• Nelikvidujte elektrické spotřebiče jako netříděný komunální odpad, ale využijte sběrné dvory. Informace o dostupných systémech sběru odpadu vám sdělí místní úřady. Pokud jsou elektrické spotřebiče likvidovány na skládkách, mohou nebezpečné látky proniknout do podzemních vod a dostat se do potravinového řetězce, což může vést k poškození vašeho zdraví a zhoršení kvality života.

Varování! Nepoužívejte tento ohřívač v malých místnostech obsazených osobami, které nejsou schopny místnost samy opustit, není-li zajištěn neustálý dozor nad těmito osobami.

Varování! Z důvodu snížení rizika způsobení požáru udržujte textilie, závěsy nebo jakékoli jiné hořlavé materiály v minimální vzdálenosti 1 m od výstupu vzduchu.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko vzniku požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny.

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Tento elektrický ohřívač je určen pro nekomerční použití uvnitř budov a v domácnostech a k dočasnému vytápění obytných místností. Nepoužívejte tento výrobek k žádnému jinému účelu. Tento ohřívač může být v uzavřených místnostech používán jako volně stojící zařízení k vytápění místností. Tento ohřívač může být používán pouze ve zcela smontovaném stavu a musí stát ve svislé poloze na stabilním povrchu. Obsahuje termostat a tepelnou pojistku s automatickým resetováním pro ovládání topného tělesa, a tím i teploty.

TECHNICKÉ ÚDAJE

Model č. EH512AC
Napájecí napětí 220–240 V~ / 50 Hz
Jmenovitý výkon 1800 W
Nastavení Ventilátor / 1200 W / 1800 W
Výhřevná kapacita 20 m2
Třída ochrany Třída II
Délka napájecího kabelu 1,6 m
Hmotnost 1,6 kg

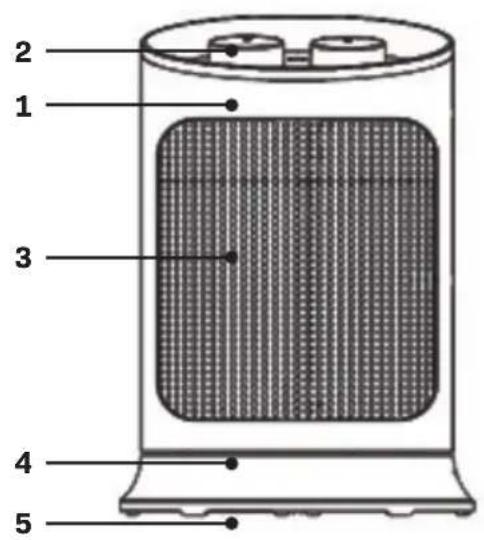

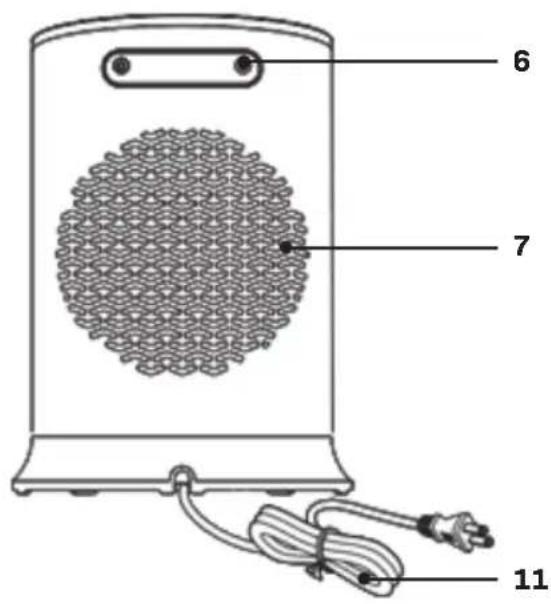

POPIS

Čísla v následujícím textu odkazují na obrázky na straně 2.

1. Ohřívač
2. Ovládacípanel
3. Mřížka výstupu vzduchu
   4.Základna
4. Spínač ochrany pro případ převrácení
   6.Rukojeť
   7.Vstupvzduchu
   8.Kontrolkanapájení
   9.Ovladačfunkce
   10.Ovladačtermostatu
5. Napájecíkabel

3.POUŽITÍ

Před použitím zkontrolujte, zda není zařízení poškozeno a používejte pouze zařízení v dobrém stavu.

Při prvním použití elektrického ohřívače vzduchu můžete zaznamenat vznik slabého kouře. Tento jev je zcela normální a po krátké době zmizí. Topné těleso je vyrobeno z nerezové oceli a při výrobě bylo ošetřeno ochranným olejem. Při zahřátí zbytků oleje může dojít ke vzniku kouře.

Umístění elektrického ohřívače vzduchu

• Postavte ohřívač vzduchu do svislé polohy na pevný a rovný povrch.
• Mezi přední částí krytu a stěnami zachovejte minimální vzdálenost 1 m a od všech ostatních částí krytu zajistěte minimální vzdálenost 30 cm. Chraňte ohřívač vzduchu před vlhkem.

Varování! Dbejte na to, abyste ohřívač vzduchu postavili na bezpečné místo, kde o něj nebo o kabel nebude možné snadno zakopnout. Rovněž umístěte ohřívač vzduchu na místo, ze kterého nebude moci spadnout.

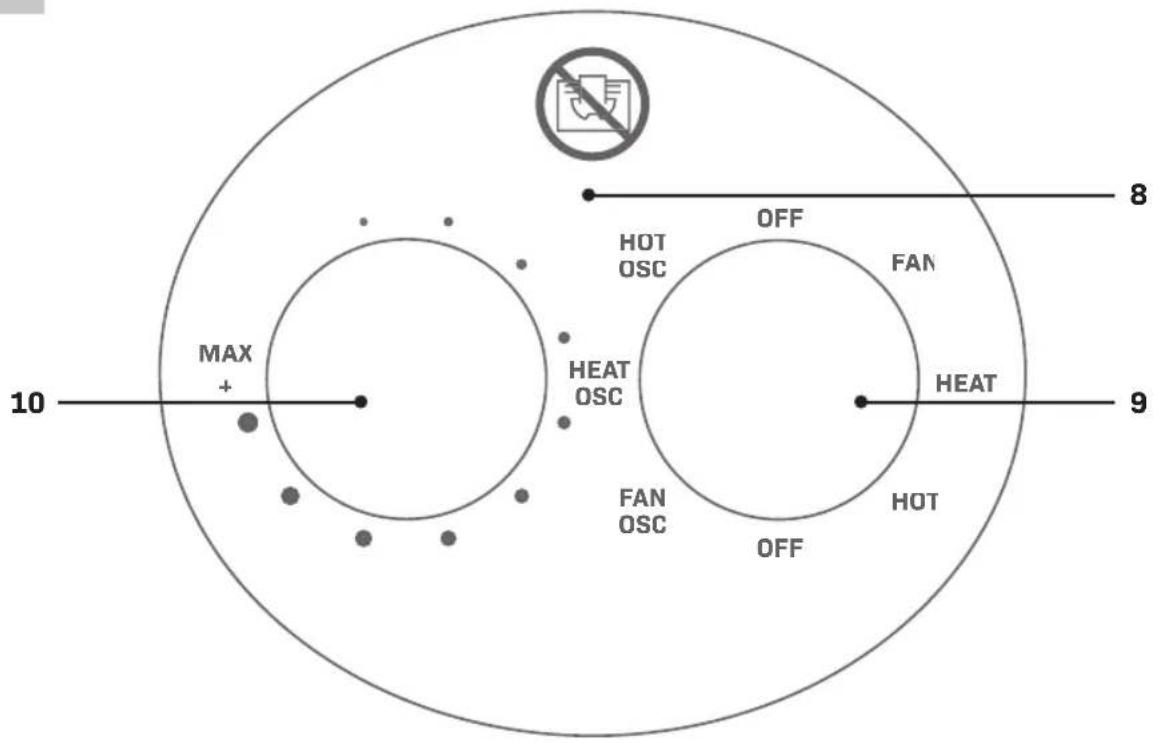

Zapnutí elektrického ohřívače (obr. A, B)

• Zapojte napájecí kabel (11) do elektrické zásuvky.
• Nastavte ovladač termostatu (10) do polohy Max.
• Nastavením ovladače funkce (9) do jedné z úrovní výkonu se ohřívač vzduchu zapne.
• OFF (VYP): Vypnuté napájení
• FAN (VENTILÁTOR): Pouze ventilátor
• HEAT (TEPLO): Slabé vyhřívání – 1200 W
• HOT (HORKO): Silné vyhřívání – 1800 W
• FAN (VENTILÁTOR): Ventilátor s oscilací
• HEAT OSC (TEPLO+OSC): Slabé vyhřívání s oscilací

• HOT OSC (HORKO+OSC): Silné vyhřívání s oscilací

• Kontrolka napájení (8) se rozsvítí.

• Jakmile teplota v místnosti dosáhne poža-dované hodnoty, otáčejte pomalu ovladačem termostatu (10) zpět, dokud neuslyšíte cvaknutí a LED kontrolka nezhasne.
• Ohřívač vzduchu se bude automaticky zapínat a vypínat, aby byla udržována stálá teplota v místnosti. Jakmile teplota okolí v místnosti dosáhne požadované cílové teploty, topné těleso přejde do pohotovostního režimu. Jakmile teplota okolí začne klesat, topné těleso se znovu zapne.

Spínač ochrany pro případ převrácení (5) (Obr. A)

Tento ohřívač je vybaven mechanickou ochranou pro případ převrácení. Tato ochrana zajišťuje, aby u ohřívače, který není umístěn ve svislé poloze na pevném a rovném povrchu a dojde k jeho převrhnutí, tento systém ohřívač automaticky vypnul. Dojde-li k takové situaci, postavte tento ohřívač na pevný a rovný povrch a opět jej zapněte.

Automatická ochrana proti přehřátí

Tento ohřívač vzduchu je vybaven bezpečnostním vnitřním termostatem zabraňujícím přehřátí a ochranným obvodem proti přehřátí. Pokud je dosaženo potenciální teploty přehřátí, systém automaticky vypne ohřívač vzduchu.

Vypnutí elektrického ohřívače vzduchu

Před vypnutím nechejte toto zařízení vychladnout pomocí funkce ventilátoru.

• Otočte ovladač termostatu (10) do nejnižší polohy a ovladač funkce otočte do polohy ventilátoru (9).
• Nechejte ventilátor, aby několik minut ochlazoval zařízení.
• Otočte ovladač funkce (9) do vypnuté polohy.
• Vytáhněte zástrčku z elektrické zásuvky.

Uložení elektrického ohřívače

• Před uložením tohoto elektrického ohřívače jej vždy nechejte zcela vychladnout.
• Nikdy neomotávejte napájecí kabel okolo tohoto ohřívače

Varování! Nikdy neukládejte toto zařízení ve vlhkém nebo prašném prostředí

4.ÚDRŽBA

Před čištěním a prováděním údržby toto zařízení vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

Čištění

Před čištěním nechejte toto zařízení zcela vychladnout.

• Čistěte tento ohřívač suchým ručníkem nebo vysavačem.
• Za účelem ochrany krytu zabraňte postříkání ohřívače vzduchu vodou a nikdy k jeho čištění nepoužívejte rozpouštědla, jako jdou benzín, izoamyl acetát, toluen atd.

- Při ukládání tohoto elektrického ohřívače jej nejdříve nechejte zcela vychladnout a udržujte jej v suchu.

Odstraňování problémů

V případě, kdy tento elektrický ohřívač nebude pracovat správně, uvádíme některé možné příčiny těchto závad a postupy pro jejich odstranění.

Problém Možná	příčina Postup pro odstranění
Ohřívač vzduchu nepracuje, i když je připojen k elektrické zásuvce a vypínač i termostat jsou zapnuty.	Zástrčka je uvolněná nebo připojení není provedeno správně	Vytáhněte zástrčku a zkontrolujte připojení zástrčky a elektrické zásuvky. Potom ji znovu připojte.
	V zásuvce není napětí	Zasuňte zástrčku do správné zásuvky
Topné těleso je rozžhaveno	Vstupní napětí je příliš vysoké nebo příliš nízké	Použijte zdroj napájení podle označení na štítku
	Mřížka přívodu vzduchu je blokována	Umístěte ohřívač vzduchu v dostatečné vzdálenosti od předmětů, jako jsou záclony, plastové sáčky, papír a další předměty, které mohou zakrýt přívod vzduchu nebo se na něj snadno přichytit
Zařízení se nezahřálo, funguje pouze ventilátor	Na zařízení nebylo provedeno nastavení ohřevu	Nastavte přepínač do polohy ohřev
	Aktivoval se termostat	Otáčejte termostatem a poslouchejte, zda uslyšíte zvuk jeho aktivace/deaktivace. Pokud nedochází k žádnému cvaknutí a termostat není poškozen, ohřívač vzduchu se automaticky zapne, jakmile se ochladí
	Aktivovala se tepelná pojistka s automatickým resetováním	Vypněte ohřívač vzduchu a zkontrolujte případné zablokování přívodu nebo výstupu vzduchu. Odpojte zástrčku a před opětovným zapnutím ohřívače vzduchu počkejte nejméně 10 minut, než bude ochranný systém resetován.
Je slyšet abnormální hluk	Zařízení nestojí rovně	Postavte ohřívač vzduchu na rovný povrch

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku po- skytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevy- hovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

Identifikátory modelu: EH512AC
Položka Symbol Hodnota Jednotka Položka Jednotka
Tepelný výkon				Typ tepelného příkonu, pouze pro elektrické lokální ohřivače (zvolte jeden)
Jmenovitý topný výkon Pnom	1,8 kW			ruční regulace ohřevu, s integrovaným termostatem	Ne
Minimální topný výkon (přibližný)	Pmin 1,2 kW			ruční regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu	Ne
Maximální nepřetržitý topný výkon	Pmax,c 1,8 kW			elektronická regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu	Ne
Spotřeba elektrické energie	topný výkon s podporou ventilátoru			Ne
Při jmenovitém topném výkonu	elmax 0 kW			Typ regulace tepelného výkonu / pokojové teploty (zvolte jeden)
Při minimálním topném výkonu	elmin	0 kW		jednostupňová regulace topného výkonu a žádná regulace pokojové teploty	Ne
V pohotovostním režimu elSB	0 kW			Dvou nebo vícestupňové ovládání, bez regu-lace pokojové teploty	Ne
				s mechanickým termostatem pro regulaci pokojové teploty	Ne
				s elektronickou regulací pokojové teploty	Ano
				elektronická regulace pokojové teploty plus denní časový spínač	Ne
				elektronická regulace pokojové teploty plus týdenní časový spínač	Ne
				Další možnosti regulace (lze volit více možnosti)
				regulace pokojové teploty, s detekcí přítom-nosti osob	Ne
				regulace pokojové teploty, s detekcí ote-vřených oken	Ne
				s volbou dálkového ovládání	Ne
				s adaptivním ovládáním spuštění	Ne
				s omezením pracovní doby	Ne
				s černým čidlem	Ne
Kontakty	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nizozemí

CE
