EH512AC - Riscaldamento Vonroc - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EH512AC Vonroc

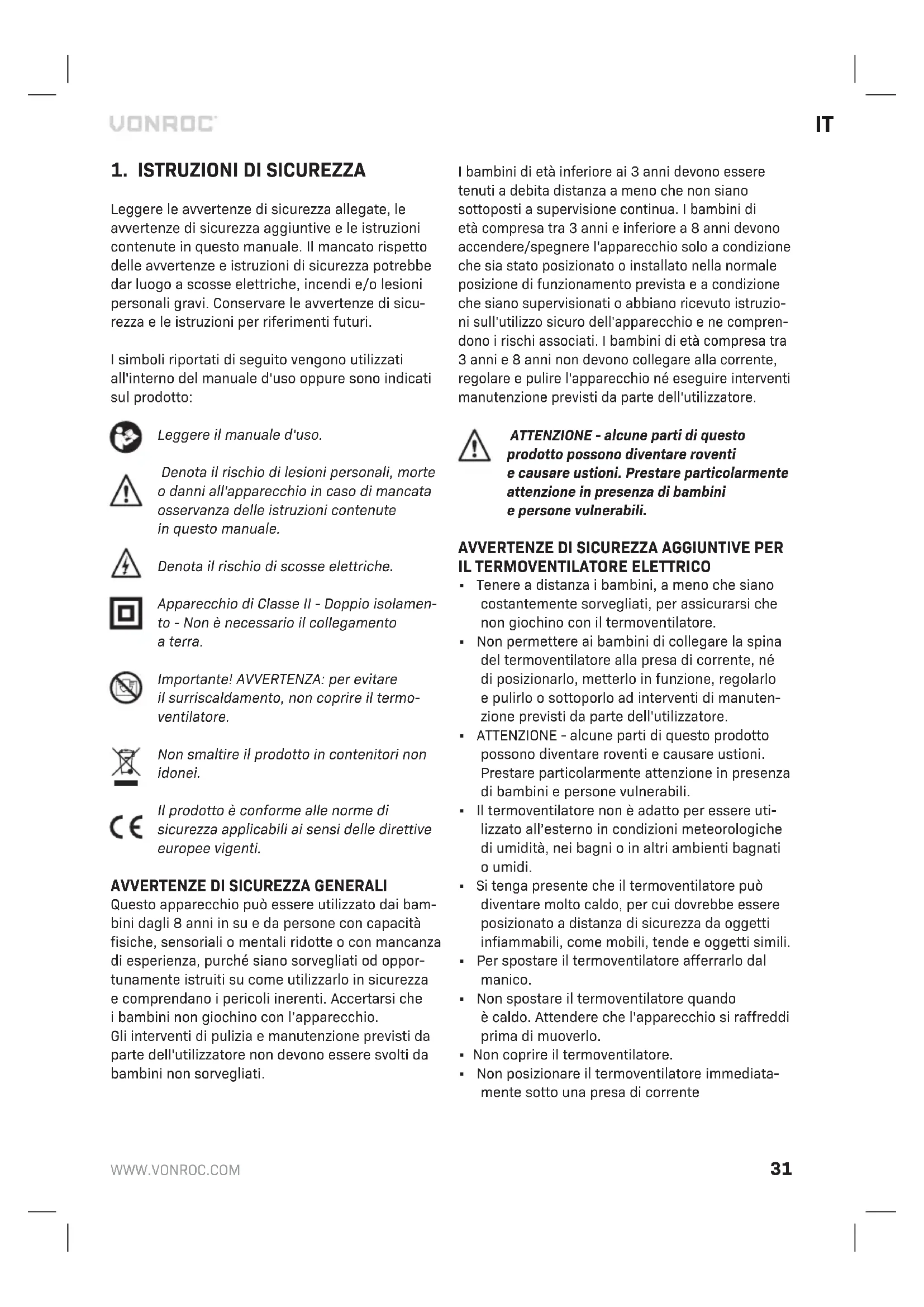

Traduzione delle istruzioni originali 31 Questo prodotto è indicato solamente per spazi ben isolati o un uso occasionale.

Leggere le avvertenze di sicurezza allegate, le avvertenze di sicurezza aggiuntive e le istruzioni contenute in questo manuale. Il mancato rispetto delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicu- rezza e le istruzioni per riferimenti futuri. I simboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto: Leggere il manuale d'uso. Denota il rischio di lesioni personali, morte o danni all'apparecchio in caso di mancata osservanza delle istruzioni contenute inquesto manuale. Denota il rischio di scosse elettriche. Apparecchio di Classe II - Doppio isolamen- to - Non è necessario il collegamento aterra. Importante! AVVERTENZA: per evitare ilsurriscaldamento, non coprire il termo- ventilatore. Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

AVVERTENZE DI SICUREZZA GENERALI

Questo apparecchio può essere utilizzato dai bam- bini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza, purché siano sorvegliati od oppor- tunamente istruiti su come utilizzarlo in sicurezza e comprendano i pericoli inerenti. Accertarsi che ibambini non giochino con l’apparecchio. Gli interventi di pulizia e manutenzione previsti da parte dell'utilizzatore non devono essere svolti da bambini non sorvegliati. I bambini di età inferiore ai 3 anni devono essere tenuti a debita distanza a meno che non siano sottoposti a supervisione continua. I bambini di età compresa tra 3 anni e inferiore a 8 anni devono accendere/spegnere l'apparecchio solo a condizione che sia stato posizionato o installato nella normale posizione di funzionamento prevista e a condizione che siano supervisionati o abbiano ricevuto istruzio- ni sull'utilizzo sicuro dell'apparecchio e ne compren- dono i rischi associati. I bambini di età compresa tra 3 anni e 8 anni non devono collegare alla corrente, regolare e pulire l'apparecchio né eseguire interventi manutenzione previsti da parte dell'utilizzatore. ATTENZIONE - alcune parti di questo prodotto possono diventare roventi ecausare ustioni. Prestare particolarmente attenzione in presenza di bambini epersone vulnerabili.

• Tenere a distanza i bambini, a meno che siano costantemente sorvegliati, per assicurarsi che non giochino con il termoventilatore.

• Non permettere ai bambini di collegare la spina del termoventilatore alla presa di corrente, né di posizionarlo, metterlo in funzione, regolarlo epulirlo o sottoporlo ad interventi di manuten- zione previsti da parte dell'utilizzatore.

• ATTENZIONE - alcune parti di questo prodotto possono diventare roventi e causare ustioni. Prestare particolarmente attenzione in presenza di bambini e persone vulnerabili.

• Il termoventilatore non è adatto per essere uti- lizzato all’esterno in condizioni meteorologiche di umidità, nei bagni o in altri ambienti bagnati o umidi.

• Si tenga presente che il termoventilatore può diventare molto caldo, per cui dovrebbe essere posizionato a distanza di sicurezza da oggetti infiammabili, come mobili, tende e oggetti simili.

• Per spostare il termoventilatore afferrarlo dal manico.

• Non spostare il termoventilatore quando ècaldo. Attendere che l'apparecchio si raffreddi prima di muoverlo.

• Non coprire il termoventilatore.

• Non posizionare il termoventilatore immediata- mente sotto una presa di corrente32

• Non collegare il termoventilatore mediante un timer di accensione e spegnimento o un altro dispositivo in grado di mettere automaticamen- te in funzione l'apparecchio.

• Il termoventilatore non deve essere posiziona- to/utilizzato in locali, in cui vengono utilizzati oconservati liquidi o gas infiammabili.

• In caso di utilizzo di una prolunga, essa deve essere il più possibile corta e sempre completa- mente estesa.

• È vietato collegare altri apparecchi alla stessa presa alla quale è collegato il termoventilatore.

• Non azionare il termoventilatore nelle immedia- te vicinanze di una vasca da bagno, una doccia o una piscina.

• Se il cavo di alimentazione è danneggiato, farlo sostituire dal fabbricante, da un tecnico dell'assistenza incaricato dallo stesso o da altro personale in possesso di qualifica analoga, al fine di evitare rischi per la sicurezza.

• Fare in modo che il termoventilatore sia co- stantemente sorvegliato e non accessibile a bambini o animali.

• Non collocare/utilizzare il termoventilatore su veicoli in movimento o in punti in cui sia facile inciamparvi sopra.

• Quando il termoventilatore non viene utilizzato per periodi prolungati, staccare la relativa spina dalla presa di corrente. Staccare la spina estra- endola direttamente, mai tirando il cavo.

• Tenere il termoventilatore a distanza da tende o luoghi in cui è facile che l'ingresso dell'aria sia bloccato.

• L’accoppiatore elettrico è impermeabile quando non viene utilizzato. Per prevenire possibili scosse elettriche o una corrente di dispersio- ne, non utilizzare mai il termoventilatore con le mani bagnate né metterlo in funzione se è presente acqua sul cavo di alimentazione.

• Non smaltire gli apparecchi elettrici tra i rifiuti generici, bensì conferirli presso appositi centri di smaltimento. Contattare la propria ammini- strazione locale per ottenere Informazioni ri- guardanti i sistemi di raccolta disponibili. Se gli apparecchi elettrici sono smaltiti in discariche, le sostanze pericolose possono penetrare nelle acque di sottosuolo ed entrare nella catena alimentare, rappresentando un rischio per la propria salute e il proprio benessere. Avvertenza! Non utilizzare questo termoven- tilatore in locali di piccole dimensioni, se occupati da persone non in grado di uscire da sole, a meno che non sia garantita una supervisione costante. Avvertenza! Per ridurre il rischio di incendio, tenere tessuti, tende o altri materiali infiammabili a una distanza minima di 1 m dall'uscita dell'aria. Sicurezza elettrica Quando si utilizzano apparecchi elettrici osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le seguenti istruzioni di sicurezza e anche le istruzioni di sicu- rezza allegate. Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta dei valori nominali dell'apparecchio. Se non è possibile evitare l'uso di un apparecchio elettrico in ambiente umido, collegarlo a una rete di alimentazione protetta da un interruttore diffe- renziale salvavita (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

2. INFORMAZIONI RIGUARDANTI

L'APPARECCHIO Uso previsto Questo termoventilatore è destinato all'uso dome- stico e non commerciale al chiuso, per il riscalda- mento temporaneo di ambienti residenziali. Non utilizzare il prodotto per scopi diversi. Il termo- ventilatore può essere utilizzato in locali chiusi in posizione libera, per il riscaldamento dell’ambiente circostante. Il termoventilatore può essere usato solo se completamente montato e posto in posizio- ne verticale su una superficie stabile. Esso èdotato di un termostato e di una protezione termica a riarmo automatico che mantiene sotto controllo l’elemento termico e quindi la temperatura.IT

DATI TECNICI Numero modello EH512AC Alimentazione elettrica 220-240 V ~/ 50HzPotenza nominale 1800 WImpostazioni Ventola / 1200 W / 1800 WCapacità di riscaldamento 20 mClasse di protezione Classe IILunghezza cavo di alimentazione1,6 mPeso 1,6 kg DESCRIZIONE I numeri che compaiono nel testo si riferiscono alle figure riportate a pagina 2.

2. Quadro di controllo

3. Griglia di fuoriuscita aria

5. Interruttore di sicurezza in caso di ribaltamento

7. Ingresso dell'aria in aspirazione

8. Spia di alimentazione

9. Manopola di selezione funzione

10. Manopola del termostato

11. Cavo di alimentazione

Prima dell'uso controllare che l'apparecchio non sia danneggiato e utilizzarlo solo se le sue condizioni operative sono buone. Al momento del primo utilizzo del termoventilatore si potrebbe notare una leggera emissione di fumo. Si tratta di un evento normale che dovrebbe sparire dopo poco tempo. L’elemento riscaldante consiste in acciaio inox rivestito con olio protettivo durante la produzione. Il fumo è causato da residui di olio che brucia con il riscaldamento. Posizionamento del termoventilatore elettrico

• Posizionare il termoventilatore in verticale su una superficie stabile e piana.

• Mantenere una distanza minima di 1 m tra la parte anteriore del corpo macchina e le pareti e di 30 cm da tutte le altre superfici del corpo macchina. Tenere lontano dagli ambienti umidi. Avvertenza! Accertarsi di posizionare il termoventilatore in un punto sicuro, per non inciampare sull'apparecchio e il relativo cavo di alimentazione. Accertarsi di posizionare il termoventilatore dove non rischi di cadere / ribaltarsi. Avvio del termoventilatore elettrico (Fig. A, B)

• Collegare la spina del cavo di alimentazio- ne(11) alla presa di corrente.

• Regolare la manopola del termostato (10) al valore massimo (Max).

• Il termoventilatore si accende quando la mano- pola di selezione funzione (9) è posizionata su una delle impostazioni di funzione. - OFF: spento - FAN: solo ventola - HEAT: calore al minimo - 1200 W - HOT: calore al massimo - 1800 W - FAN: ventola con oscillazione

HEAT OSC: calore al minimo con oscillazione - HOT OSC: calore al massimo con oscillazione

• La spia di alimentazione (8) si accenderà.

• Una volta raggiunta la temperatura della stanza desiderata, ruotare lentamente la manopola del termostato (10) finché non si avvertirà un clic e la spia a LED si spegnerà.

• Il termoventilatore si avvia e si arresta automa- ticamente in modo da mantenere costante la temperatura dell'ambiente. Quando la tempera- tura dell'ambiente raggiunge il valore imposta- to, l'elemento riscaldante si spegne. Appena la temperatura ambientale inizia ad abbassarsi l'elemento riscaldante si riaccende. Interruttore di sicurezza in caso di ribaltamento (5) (Fig. A) Questo termoventilatore è dotato di un dispositivo di protezione meccanica in caso di ribaltamen- to. Questa protezione assicura lo spegnimento automatico del termoventilatore se quest'ultimo non èposto in verticale su una superficie solida e piana o se dovesse capitare che esso si ribalti. In tal caso, posizionare il termoventilatore su una superficie solida e piana e riavviarlo. Controllo di sicurezza automatico contro il surri- scaldamento Questo termoventilatore è dotato di termostato di sicurezza di limitazione del riscaldamento interno e di un circuito di protezione contro il surriscalda-34

mento. Quando viene raggiunta una temperatura di potenziale surriscaldamento, il sistema spegne automaticamente il termoventilatore. Arresto del riscaldatore elettrico Fare raffreddare l'apparecchio a prima di spegnerlo, utilizzando la funzione di ventilazione.

• Ruotare la manopola del termostato (10) sulla posizione minima e portare la manopola di sele- zione funzione sulla posizione della ventola(9).

• Lasciare che la ventola raffreddi l'apparecchio per qualche minuto.

• Ruotare la manopola di selezione funzioni (9) sulla posizione di spegnimento OFF.

• Estrarre la spina del cavo di alimentazione dalla presa di corrente. Conservazione del termoventilatore elettrico

• Attendere sempre che il termoventilatore si sia raffreddato completamente prima di riporlo.

• Non avvolgere mai il cavo di alimentazione attorno al termoventilatore Avvertenza! Non riporre mai l'apparecchio in un ambiente umido o polveroso.

Prima di eseguire qualsiasi operazione dipulizia e intervento di manutenzione spegnere sempre l'apparecchio e staccare la spina dalla presa di corrente. Pulizia Attendere che l'apparecchio si sia raffreddato completamente prima di pulirlo.

• Pulire il termoventilatore con un panno asciutto o un aspirapolvere.

• Per proteggere la parte esterna del corpo macchina evitare che finiscano schizzi d’acqua sul termoventilatore e non utilizzare mai un solvente, come benzina, acetato di isoamile, toluene, ecc., per pulire l'apparecchio.

• Quando si deve riporre il termoventilatore, farlo prima raffreddare e mantenerlo asciutto. Risoluzione dei problemi Qualora il termoventilatore elettrico non funzio- nasse correttamente, vengono elencati in seguito alcune cause possibili e la relativa soluzione aiproblemi. Problema Causa possibile Azione da intraprendere Il termoven

tilatore non funziona, anche quando è colle- gato alla presa di corrente e l’interruttore e il termostato sono accesi. La spina èallentata, collegamento difettoso Estrarre la spina, verificare il collegamento su spina e presa. Poi ricollegare. Assenza di cor- rente nella presa di alimentazione Inserire la spina in una presa adeguata L’elemento riscaldante è incandescente La tensione di ingresso ètrop

po elevata o troppo ridotta Utilizzare l’alimentazione di corrente conformemente all’in- dicazione sull’etichetta La griglia di ingresso aria in aspirazione èbloccata Mantenere il termoventilatore lontano da oggetti come tende, sacchetti di plastica, carta e altri oggetti che possono coprire l’ingresso o possono essere ricoperti facilmente sull’ingresso dell’aria L’apparecchio non riscalda, solo la ventola è in funzione L’interruttore non è stato portato sull’im

postazione di riscaldamento Girare l’interruttore sull’im- postazione di riscaldamento Il termostato è in funzione Girare il termostato e ascoltare se è presente una voce aperta/ chiusa. Qualora non sia udibile un clic e il termostato non sia danneggiato, il termoventilatore si accende automaticamente quanto l'apparecchio si è raffreddato La protezione termica a riarmo automatico entra in funzione Spegnere il termoventilatore e ispezionare il blocco di ingres- so e uscita. Staccare la spina e attendere almeno 10 minuti per il ripristino del sistema di protezione prima di rimettere in funzione il termoventilatore. Rumore ecces- sivo L’apparecchio non si trova in posizione verticale Collocare il termoventilatore su una superficie piana PROTEZIONE DELL'AMBIENTE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere conferite presso gli appositi centri di riciclaggio.IT

Solo per i Paesi UE Non smaltire gli elettroutensili insieme ai rifiuti do- mestici. Secondo la Direttiva europea 2012/19/CE sui rifiuti delle apparecchiature elettriche ed elet- troniche e relativa implementazione nelle normative locali, gli apparecchi elettrici ormai inutilizzabili devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente. GARANZIA I prodotti VONROC sono sviluppati secondo gli stan- dard di qualità più elevati e sono garantiti esenti da difetti sia per quanto riguarda i materiali che la lavorazione per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC. Le seguenti circostanze sono escluse dalla garanzia:

• esecuzione o tentativo di esecuzione di ripa- razioni o modifiche all'apparecchio da parte di personale di centri di assistenza non autorizzati;

• maltrattamento, uso improprio o manutenzione inadeguata dell'apparecchio;

• impiego di ricambi non originali. La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, né espresse né implicite, oltre a quelle descritte in questo documento, comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno inciden- tale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi. Il prodotto e il manuale d'uso sono soggetti amo- difiche. I dati tecnici possono essere modificati senza ulteriore notifica.36

Codice/i di identificazione modello: EH512AC Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di apporto termico, solo per gli apparecchi elettrici per il riscaldamento di ambienti ad accumulo (selezionare una sola opzione) Potenza termica nominale Pnom 1,8 kW controllo manuale del carico termico, con termo

Potenza termica minima (indicativa) Pmin 1,2 kW controllo manuale del carico termico con riscontro della temperatura dell'ambiente e/o esterna

Potenza termica continua massima Pmax,c 1,8 kW controllo elettronico del carico termico con riscon

tro della temperatura dell'ambiente e/o esterna

Consumo ausiliario di ener

gia elettrica potenza termica assistita da ventola No Alla potenza termica nominale elmax 0 kW Tipo di potenza termica/controllo della temperatura dell'ambiente (selezionare una sola opzione) Alla potenza termica minima elmin 0 kW potenza termica a fase unica senza controllo della temperatura dell'ambiente

In modalità standby elSB 0 kW Due o più stadi manuali, senza controllo della temperatura dell'ambiente

con controllo temperatura dell'ambiente tramite termostato meccanico

con controllo temperatura dell'ambiente tramite termostato elettronico

controllo elettronico della temperatura dell'ambi

ente più timer giornaliero

controllo elettronico della temperatura dell'ambi

ente più timer settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) controllo della temperatura dell'ambiente, con rilevatore di presenza

controllo della temperatura dell'ambiente, con rilevatore di finestre aperte

con opzione di controllo a distanza No con controllo di avviamento adattivo No con limitazione del tempo di funzionamento No con sensore di temperatura a globo nero No Dati di contatto VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Paesi BassiSV
