Produkttyp	Infraröd terrassvärmare
Märke	Vonroc
Modell	PH503AC
Matningsspänning	220-240 V ~ 50-60 Hz
Märkeffekt	2000 W (justerbar 1000 W / 2000 W)
Typ av värmeelement	Lågbländande lampa
Våglängd	0,78-1,4 mikrometer
Strålningseffektivitet	90%
Värmeavstånd	4-5 m
Värmeyta	10-12 m²
Färgtemperatur	1500 K
Överhettningsskydd	Ja
Elektronisk mjukstart	Ja
IP-klass	IP55
Skyddsklass	Klass I
Vikt	2,03 kg
Höljets material	Aluminium
Avsedd användning	Utomhus eller rymliga, öppna platser
Montering	Vägg eller tak (medföljande vinkelbeslag) eller stativ
Vinkeljustering	Ja (maxvinkel enligt diagram)
Fjärrkontroll	Ja (2 AAA-batterier)
Effektnivåer	2 (1000 W och 2000 W)
Underhåll	Utvändig rengöring med mjuk trasa; nedsänk inte
Garanti	Lagstadgad garanti (delar och arbete)

Vanliga frågor - PH503AC Vonroc

Hur installerar man terrassvärmaren PH503AC?

Installationen måste utföras av en kvalificerad elektriker. Använd medföljande vinkelbeslag för montering på vägg eller tak. Håll ett minsta avstånd på 1,80 m från golvet till apparatens botten och minst 50 cm från apparatens topp till taket. För mer information, se bruksanvisningen.

Kan jag använda Vonroc PH503AC-värmaren inomhus?

Nej, denna värmare är endast avsedd för utomhusbruk eller i mycket rymliga, öppna utrymmen. Den får inte användas som inomhusvärmare, i badrum, tvättstugor eller andra slutna utrymmen.

Hur rengör man värmaren?

Koppla bort apparaten och låt den svalna. Rengör höljet med en mjuk, lätt fuktad trasa (med tvålvatten). Använd inte lösningsmedel, alkohol eller slipande produkter. Doppa aldrig apparaten i vatten.

Vad gör jag om apparaten inte startar?

Kontrollera att sladden är ansluten till ett fungerande uttag och att huvudströmbrytaren (5) är i läge "I". Se till att fjärrkontrollen pekar mot mottagaren eller använd lägesknappen (6). Om problemet kvarstår, kontakta kundtjänst.

Fjärrkontrollen fungerar inte, vad gör jag?

Kontrollera att AAA-batterierna är insatta med rätt polaritet och att de har tillräcklig laddning. Rikta fjärrkontrollen mot mottagaren (3). Om den fortfarande inte fungerar, använd lägesknappen (6) på apparaten.

Vilket säkerhetsavstånd ska hållas runt värmaren?

Håll minst 1 meters avstånd från brandfarliga föremål (möbler, gardiner, grenar etc.) och väggar. Huvudet ska vara minst 1,80 m från marken. Under ett tak, lämna 50 cm mellan kåpan och det icke brandfarliga taket (1 m för brännbart tak).

Kan jag använda en förlängningssladd med PH503AC?

Ja, använd en förlängningssladd anpassad för 2000 W effekt med minst 1,5 mm² kabelarea. Rulla ut hela sladdspolen för att undvika överhettning.

Är värmaren vattentät?

Ja, skyddsklassen är IP55, vilket skyddar mot vattenstrålar och damm. Utsätt den dock inte för kraftiga vattenstrålar och sänk inte ner den.

Hur ställer jag in värmeeffekten?

Använd lägesknappen (6) för att växla mellan nivå 1 (1000 W) och nivå 2 (2000 W), eller använd knapparna på fjärrkontrollen (nivå 1 och nivå 2).

Värmer värmaren omedelbart?

Ja, infrarödlampsvärmeelementet når full effekt på cirka 1 sekund. Värmen känns nästan omedelbart.

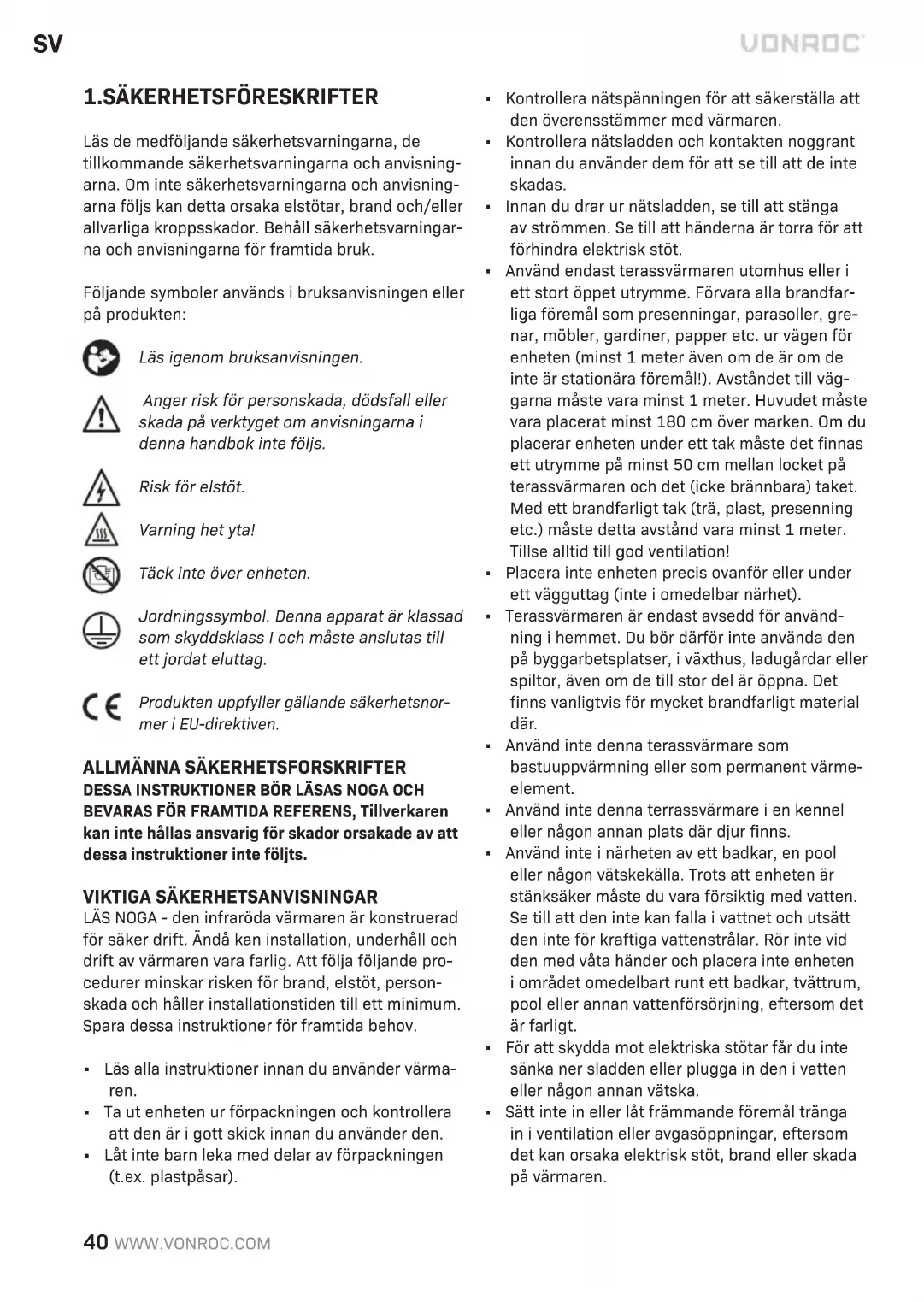

BRUKSANVISNING PH503AC Vonroc

SV Översättning av bruksanvisning i original 40

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt.

Varning het yta!

Täck inte över enheten.

Jordningssymbol. Denna apparat är klassad som skyddsklass I och måste anslutas till ett jordat eluttag.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER DESSA INSTRUKTIONER BÖR LÄSAS NOGA OCH BEVARAS FÖR FRAMTIDA REFERENS, Tillverkaren kan inte hållas ansvarig för skador orsakade av att dessa instruktioner inte följts.

VIKTIGA SÄKERHETSANVISNINGAR

LÄS NOGA - den infraröda värmaren är konstruerad för säker drift. Ändå kan installation, underhåll och drift av värmaren vara farlig. Att följa följande procedurer minskar risken för brand, elstöt, person-skada och håller installationstiden till ett minimum. Spara dessa instruktioner för framtida behov.

• Läs alla instruktioner innan du använder värma- ren.
• Ta ut enheten ur förpackningen och kontrollera att den är i gott skick innan du använder den.

• Låt inte barn leka med delar av förpackningen (t.ex. plastpåsar).

• Kontrollera nätspänningen för att säkerställa att den överensstämmer med värmaren.

• Kontrollera nätsladden och kontakten noggrant innan du använder dem för att se till att de inte skadas.
• Innan du drar ur nätsladden, se till att stänga av strömmen. Se till att händerna är torra för att förhindra elektrisk stöt.
• Använd endast terassvärmaren utomhus eller i ett stort öppet utrymme. Förvara alla brandfarliga föremål som presenningar, parasoller, grenar, möbler, gardiner, papper etc. ur vägen för enheten (minst 1 meter även om de är om de inte är stationära föremål!). Avståndet till väggarna måste vara minst 1 meter. Huvudet måste vara placerat minst 180 cm över marken. Om du placerar enheten under ett tak måste det finnas ett utrymme på minst 50 cm mellan locket på terassvärmaren och det (icke brännbara) taket. Med ett brandfarligt tak (trä, plast, presenning etc.) måste detta avständ vara minst 1 meter. Tillse alltid till god ventilation!

- Placera inte enheten precis ovanför eller under ett vägguttag (inte i omedelbar närhet).

- Terassvärmaren är endast avsedd för användning i hemmet. Du bör därför inte använda den på byggarbetsplatser, i växthus, ladugårdar eller spiltor, även om de till stor del är öppna. Det finns vanligtvis för mycket brandfarligt material där.

- Använd inte denna terassvärmare som bastuuppvärmning eller som permanent värme-element.

- Använd inte denna terrassvärmare i en kennel eller någon annan plats där djur finns.

- Använd inte i närheten av ett badkar, en pool eller någon vätskekälla. Trots att enheten är stänksäker måste du vara försiktig med vatten. Se till att den inte kan falla i vattnet och utsätt den inte för kraftiga vattenstrålar. Rör inte vid den med våta händer och placera inte enheten i området omedelbart runt ett badkar, tvättrum, pool eller annan vattenförsörjning, eftersom det är farligt.

- För att skydda mot elektriska stötar får du inte sänka ner sladden eller plugga in den i vatten eller någon annan vätska.

- Sätt inte in eller låt främmande föremål tränga in i ventilation eller avgasöppningar, eftersom det kan orsaka elektrisk stöt, brand eller skada på värmaren.

• Se till att det finns tillräckligt med ljus. Strömbrytarna på enheten måste vara ordentligt synliga från en meters avständ.
• Koppla alltid bort värmaren när den inte används. Lämna aldrig enheten utan tillsyn när den används, utan stäng av den och dra ur kontakten. Använd inte enheten med en programmeringsanordning, timer eller någon annan enhet som slår på enheten automatiskt.
• Använd inte värmaren med en extern spänningsregulator som dimmer, hastighetsregulator etc. Detta medför en elektrisk risk.
• Se till att sladden inte hänger över (vassa) kanter, inte böjs kraftigt, inte vidrör heta ytor. Vira inte sladden runt enheten.
• Låt inte sladden hänga över bänkskivan där den lätt kan dras i av barn.
• Lägg inte fingrar eller främmande föremål i värmeelementet medan den är i drift.
• Lämna aldrig apparaten utan uppsikt när den används.
• Denna värmare är inte avsedd för användning i badrum, tvättstugor och liknande platser inomhus, placera aldrig värmaren där den kan hamna i ett badkar eller någon annan vattenbehållare.
• Inget ansvar kan godtas för skador orsakade av bristande efterlevnad av dessa instruktioner eller annan felaktig användning eller felaktig hantering.
• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur appa- raten ska användas på ett säkert sätt och förstår farorna. inblandade. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn. Om enheten av någon anledning orsakar sprick- or eller brott, eller om du upptäcker brister eller brott i aluminiumhöljet eller någon annan del, ska du omedelbart stoppa enheten och ta ut kontakten ur uttaget.
• Om en strömsladd är skadad på något sätt måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara.
• För att förhindra överhettning av denna apparat, håll luftinlopp och utlopp rena och fria från allt som kan orsaka blockering. Kontrollera alla

inlopp och utlopp då och då för att säkerställa att de är fria från smuts eller damm. TÄCK INTE. Varningsetiketten måste också placeras på ett tydligt synligt ställe efter installationen och får inte täcka enheten: den ska därför inte vara på baksidan.

• Delar av värmaren kan överstiga 200 °C, kontakt med värmeröret, reflektorn eller metalldelar nära värmeröret kan orsaka allvarliga brännskador. Låt inte bar hud komma i kontakt med den heta ytan för att undvika brännskador.
• Placera ALDRIG händerna under värmeelementen. Låt ALLTID värmeelementet svalna minst 10 minuter innan du rör vid värmeröret eller intilliggande delar.
• Förvara inga brännbara vätskor eller material som färg, bensin, bensintankar etc. i enhetens omedelbara närhet. Använd inte enheten i lättantändlig miljö, såsom närliggande brännbara gastankar, gasrör eller sprayburkar. Risk för explosion och brand!
• Denna produkt innehåller återvinningsbara material. Kasta inte denna produkt som osorterat hushållsavfall. Kontakta din lokala myndighet för närmaste återvinningsställe.

Elsäkerhet

Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

• Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som finns tillgänglig via serviceorganisationen.
• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm ^2 . Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

2.MASKININFORMATION

Avsedd användning

Denna produkt är utformad som en uteplatsvär- mare för hemmamiljöer. Värmaren är avsedd för privata trädgårdar eller andra utomhusområden hemma. Värmaren får inte användas för att värma ett inomhusutrymme, användning som en utom- husvärmare eller för torkning av textilier eller andra material. Denna värmare är inte utrustad med en anordning för att reglera rumstemperaturen, så

använd inte denna värmare i utrymmen när de är upptagna av personer som inte kan lämna rummet på egen hand, såvida inte konstant tillsyn ges. Enheten ska endast användas för det föreskrivna syftet. All annan användning anses vara ett fall av missbruk.

TEKNISKA SPECIFIKATIONER

Modell nr PH502AC-PH503AC
Spänning 220-240 V ~
Frekvens 50-60 Hz
Effekt 2000 W
Effektinställningar	1: 1000 W2: 2000 W
Värmeelement typ Låg bländningslampa
Uppvärmningstid 1 sekund
Våglängd 0,78-1,4 mikron
Strålningseffektivitet 90 %
Uppvärmningsavstånd 4-5m
Värmeområde 10-12 m^2
Färgtemperatur 1500K
Överhettningsskydd Ja
Elektronisk mjukstart Ja
Kapslingsklass	IP55
Skyddsklass	Klass I
Vikt	2.03 kg

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-5.

1. Värmare
2. Skyddsgaller
3. Mottagare för fjärrkontroll
4. Strömkabel
5. Strömbrytare
6. Lägesknapp
7. Fjärrkontroll på/av
8. Knapp för effektnivå 1
9. Knapp för effektnivå 2
10. Monteringsfäste
11. Hylanslutning
12. Skruv med brickor
13. Mutter
14. Bult

3. MONTERING

Värmaren ska installeras av en behörig person, dvs. en kvalificerad elektriker.

Koppla alltid bort värmaren från eluttaget och låt den svalna före installationen.

Installera värmaren (fig. A-N)

Montera alltid enheten med de medföljande tillbehören.

Innan du påbörjar installationen bör du ta hänsyn till följande:

• Placera enheten på en stabil och plan yta.
• Apparaten måste hängas så att det finns 50 cm ledigt utrymme mellan värmaren och eventuellt tak, tältduk etc. Det måste också finnas minst 1,80 m mellan marken och enhetens undersida. Se fig. J och K. Enheten får aldrig hängas i vinkel!
• Se till att försörjningskablarna är välmonterade och att de inte kommer i kontakt med värma-rens reflektor eller att de inte går in i uppvärmt område.
• Installera inte värmaren på en lättantändlig yta.
• Om värmaren ska användas utomhus rekommenderas ett väderbeständigt uttag.
• Innan du borrar, se till att det inte finns några ledningar eller vattenledningar i det område där värmaren ska installeras.

För att installera värmaren, följ dessa steg:

1. Enheten levereras med monteringstillbehör som visas i figur C.
2. Borra totalt 4 hål med hjälp av måtten i figur D. Hålets diameter ska ha samma diameter som ankardiametern: 8 mm. Borra minst 10 till 15 mm djupare än den förväntade inbäddningen. Se till att hålen är plana och i exakt samma höjd.
3. Rengör hålen från eventuellt skräp.
4. Ställ muttern i jämnhöjd med toppen av hylsankaret (11), som visas i steg 1 i figur E.
5. För in hylsankaret (11) i hålet i basmaterialet, som visas i steg 2 i figur E. Använd en hammare och sätt in hylsankaret så längt att brickan och muttern ligger tätt mot basmaterialet.

6. Sätt nu monteringsfästet (10) på hylsankarna (11) och montera det med brickan och muttern. Vrid muttern tills den sitter åt. Båda som visas i figur F.

7. Använd en skiftnyckel storlek 10 för att ställa in ankaret genom att vrida muttern tre till fyra fulla varv.

8. Montera de återstående 2 monteringsfästena (10) på de yttre hålen på värmaren (1), som visas på figur G.
9. Ta värmaren med monterade fästen till monteringsfästena som är monterade på väggen eller i taket. Koppla nu ihop båda fästena med bulten (14) och muttern (13), som visas i figur H.
10. Figur I visar en korrekt monterad monteringsfästenhet.
11. Ta hänsyn till minsta avstånd som visas i figur J och K.
12. Värmaren kan justeras tills den maximala vinkeln, som visas i figur K och L.
13. Anslut terassvärmaren till ett jordat eluttag. Kontrollera i förväg om spänningsnivån matchar enheten.
14. Tänk på att montera strömkabeln i rätt materia, som visas i figur M och N. Använd buntband för att fästa kabeln vid monteringsfästena vid behov.

Obs: värmaren kan också monteras på fot eller metallstativ. Följ instruktionerna som medföljer foten eller stativet för att montera värmaren ordentligt.

Montering av fjärrkontrollen (fig. B)

• Vänd fjärrkontrollen (8) och ta bort batteriluckan på baksidan.
• Sätt i två AAA/alkaliska batterier i fjärrkontrollen (8) enligt instruktionerna och batteriernas polaritet.
• Byt batterierna på samma sätt som ovan.

4.DRIFT

Slå på / av (bild A, B)

Värmaren kan slås på och av med fjärrkontrollen (8) eller lägesknappen (6). Före användning måste strömbrytaren (5) på värmaren först sättas på.

Använda fjärrkontrollen

Kontakta Vonroc kundtjänst om du inte har fjärrkontrollen.

• Vrid först strömbrytaren (5) på värmaren till läge "I".
• Tryck på knappen (9) på fjärrkontrollen (8) för att sätta på värmaren.
• För att stänga av värmaren, tryck igen på knap-

pen (9) på fjärrkontrollen (8).

- Tryck på strömbrytaren (5) på värmaren till läget "O" för att stänga av

Obs: Se till att peka fjärrkontrollen (8) i riktning mot fjärrkontrollens mottagare (10). Alla VONROC-värmare och deras fjärrkontroller använder samma frekvens, så det är möjligt att styra flera värmare med bara en fjärrkontroll.

Använda lägesknappen

• Vrid först strömbrytaren (5) på värmaren till läge "I".
• Tryck på lägesknappen (1) för att sätta på vär- maren på nivå 1 - 1000W effektnivå.
• Tryck på lägesknappen (1) igen för att sätta på värmaren på nivå 2 - 2000W effektnivå.
• För att stänga av värmaren, tryck igen på lägesknappen (1).

Justera effektnivån (Bild A, B)

Värmeeffekten kan justeras i två nivåer:

• Nivå 1 - 1000W (50% effekt)
• Nivå 2 - 2000W (100% effekt)

Den önskade nivån kan väljas med fjärrkontrollen genom att trycka på antingen Power level 1-knappen (8) eller Power level 2-knappen (9). Nivån kan också väljas med hjälp av lägesknappen (6), se kapitel "slå på / av".

5.UNDERHÅLL

Se alltid till att maskinen inte är ansluten till elnätet när du utför underhåll av mekanismen.

FÖRSIKTIGHET: Risk för elstöt. Försök INTE öppna eller reparera värmaren själv

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort envis smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

- Använd INTE alkohol, bensin, slipande pulver, möbelpolish eller grova borstar för att rengöra värmaren. Detta kan orsaka skada eller försäm-

ring av värmarens yta.

• Sänk ALDRIG värmaren i vatten.
• Vänta tills värmaren är helt torr före användning.

OBS!

• Koppla alltid bort värmaren från eluttaget och låt den svalna innan du rengör den.
• Om värmaren har samlat damm eller smuts inuti enheten eller runt värmeelementet, måste enheten rengöras av en kvalificerad servicetekniker. Använd inte värmaren i detta tillständ.
• Det enda underhåll som krävs är rengöring av värmarens yttre ytor.
• Rör inte vid värmeelementet med bara fingrar, eftersom rester från handen kan påverka lampans livslängd. Vid oavsiktlig beröring avlägsnar du fingermärkena med en mjuk trasa fuktad med menthol eller alkohol.
• Försök inte reparera eller justera några elektriska eller mekaniska funktioner på denna värmare.
• Värmaren innehåller inga delar som kan repareras av användaren. Om produkten skadas eller går sönder, måste den returneras till tillverkaren eller dess serviceagent.
• Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara.

Förvaring

Förvara värmaren på en sval, torr plats när den inte används för att förhindra att damm och smuts byggs upp. Använd förpackningskartongen för att lagra den.

Felsökning

Om värmaren inte fungerar ska du kontrollera följande innan du söker reparation eller service:

• Kontrollera om nätsladden är ansluten till ett eluttag, om inte, anslut den
• Kontrollera om elen till huvudsäkringen fungerar
• Se till att strömbrytarna är på. Om inte, välj en inställning

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC produkter är utvecklade enligt högsta kvalitetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktoriserat servicecenter.
• Normaltslitage.
• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.
• Icke-originalreservdelar har använts.

Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
