Varumärke	Vonroc
Modell	PH510AC
Kategori	Utomhusvärmare (terrassvärmare)
Typ av värmeelement	Kvarts
Nominell spänning	220-240 V ~
Frekvens	50-60 Hz
Max effekt	2200 W
Effektnivåer	3 (730 W, 1460 W, 2200 W)
Uppvärmningstid	20 sekunder
Våglängd	1,4 - 3,0 µm
Strålningseffektivitet	60 %
Värmeräckvidd	3 - 4 meter
Värmezon	15 m²
IP-klass	IP34 (stänktålig)
Skyddsklass	Klass I (med jordning)
Mjukstart	Ja
Vikt	1,50 kg
Strömförsörjning	Nätström via eluttag
Kabellängd	Cirka 1,5 meter (uppskattning)
Användning	Endast utomhus, öppna utrymmen
Installation	På vägg- eller takfäste (medföljer)
Rengöring	Mjuk trasa och mild tvål, doppa inte i vatten
Säkerhetsanordning	Automatisk avstängning vid tippning
Garanti	Lagstadgad garanti mot tillverkningsfel

Vanliga frågor - PH510AC Vonroc

Vilka effektnivåer finns tillgängliga?

Apparaten har tre nivåer: 730 W (nivå 1), 1460 W (nivå 2) och 2200 W (nivå 3). Du väljer dem genom att dra i strömbrytarens sladd.

Kan jag använda värmaren inomhus?

Nej, denna terrassvärmare är endast avsedd för utomhusbruk eller i ett rymligt och öppet utrymme. Använd den inte i inomhusutrymmen.

Hur installerar jag apparaten?

Fäst monteringsfästet (4) på väggen eller taket med medföljande tillbehör. Huvudet måste vara minst 180 cm från golvet och mer än 1 meter från brännbara föremål. Installationen ska utföras av en behörig person.

Vad gör jag om apparaten faller?

Tippskyddsanordningen stänger automatiskt av strömmen. För att återställa den, stäng av apparaten med strömbrytaren, koppla ur den, kontrollera att den inte är skadad, anslut den igen och slå på den.

Hur rengör jag värmaren?

Koppla ur och låt svalna. Rengör höljet med en mjuk trä lätt fuktad med såplösning. Använd inga lösningsmedel och doppa aldrig apparaten i vatten.

Vilket säkerhetsavstånd gäller till brännbara föremål?

Håll ett avstånd på minst 1 meter till alla brännbara föremål (möbler, parasoller, grenar etc.). Om taket är brännbart måste avståndet vara minst 1 meter.

Är apparaten vattentät?

Skyddsklassen är IP34, vilket innebär att den är stänktålig. Utsätt den dock inte för kraftiga vattenstrålar och installera den inte nära en pool eller badkar.

Vad gör jag om nätsladden är skadad?

Sladden måste bytas av tillverkaren, dess serviceverkstad eller en behörig person för att undvika risker. Använd inte apparaten med en skadad sladd.

Kan jag lämna apparaten utan uppsikt?

Nej, lämna aldrig apparaten utan uppsikt när den är på. Stäng av den och koppla ur den efter varje användning.

Värmer apparaten omedelbart?

Ja, uppvärmningstiden är cirka 20 sekunder. Värmen produceras av ett kvarts infrarött värmeelement.

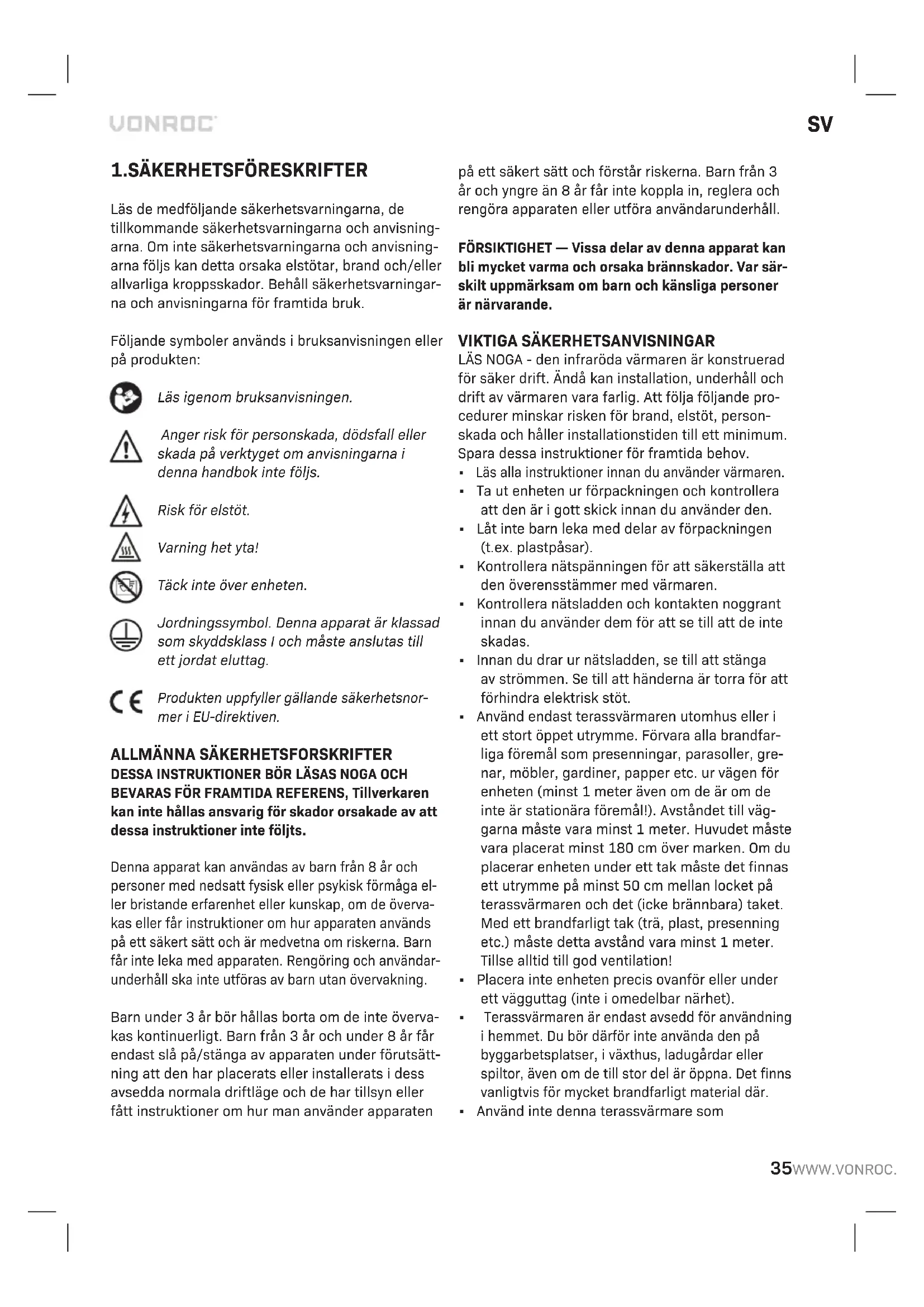

BRUKSANVISNING PH510AC Vonroc

SV Översättning av bruksanvisning i original 35

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt.

Varning het yta!

Täck inte över enheten.

Jordningssymbol. Denna apparat är klassad som skyddsklass I och måste anslutas till ett jordat eluttag.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER DESSA INSTRUKTIONER BÖR LÄSAS NOGA OCH BEVARAS FÖR FRAMTIDA REFERENS, Tillverkaren kan inte hållas ansvarig för skador orsakade av att dessa instruktioner inte följts.

Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de övervakas eller får instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Barn under 3 år bör hållas borta om de inte övervakas kontinuerligt. Barn från 3 år och under 8 år får endast slå på/stänga av apparaten under förutsättning att den har placerats eller installerats i dess avsedda normala driftläge och de har tillsyn eller fått instruktioner om hur man använder apparaten på ett säkert sätt och förstår riskerna. Barn från 3 år och yngre än 8 år får inte koppla in, reglera och rengöra apparaten eller utföra användarunderhåll.

FÖRSIKTIGHET — Vissa delar av denna apparat kan bli mycket varma och orsaka brännskador. Var särskilt uppmärksam om barn och känsliga personer är närvarande.

VIKTIGA SÄKERHETSANVISNINGAR

LÄS NOGA - den infraröda värmaren är konstruerad för säker drift. Ändå kan installation, underhåll och drift av värmaren vara farlig. Att följa följande procedurer minskar risken för brand, elstöt, person-skada och håller installationstiden till ett minimum. Spara dessa instruktioner för framtida behov.

- Läs alla instruktioner innan du använder värmaren.

- Ta ut enheten ur förpackningen och kontrollera att den är i gott skick innan du använder den.

- Låt inte barn leka med delar av förpackningen (t.ex. plastpåsar).

- Kontrollera nätspänningen för att säkerställa att den överensstämmer med värmaren.

- Kontrollera nätsladden och kontakten noggrant innan du använder dem för att se till att de inte skadas.

- Innan du drar ur nätsladden, se till att stänga av strömmen. Se till att händerna är torra för att förhindra elektrisk stöt.

- Använd endast terassvärmaren utomhus eller i ett stort öppet utrymme. Förvara alla brandfarliga föremål som presenningar, parasoller, grenar, möbler, gardiner, papper etc. ur vägen för enheten (minst 1 meter även om de är om de inte är stationära föremål!). Avståndet till väggarna måste vara minst 1 meter. Huvudet måste vara placerat minst 180 cm över marken. Om du placerar enheten under ett tak måste det finnas ett utrymme på minst 50 cm mellan locket på terassvärmaren och det (icke brännbara) taket. Med ett brandfarligt tak (trä, plast, presenning etc.) måste detta avständ vara minst 1 meter. Tillse alltid till god ventilation!

- Placera inte enheten precis ovanför eller under ett vägguttag (inte i omedelbar närhet).

- Terassvärmaren är endast avsedd för användning i hemmet. Du bör därför inte använda den på byggarbetsplatser, i växthus, ladugårdar eller spiltor, även om de till stor del är öppna. Det finns vanligtvis för mycket brandfarligt material där.

- Använd inte denna terassvärmare som

bastuuppvärmning eller som permanent värme-element.

• Använd inte denna terrassvärmare i en kennel eller någon annan plats där djur finns.
• Använd inte i närheten av ett badkar, en pool eller någon vätskekälla. Trots att enheten är stänksäker måste du vara försiktig med vatten. Se till att den inte kan falla i vattnet och utsätt den inte för kraftiga vattenstrålar. Rör inte vid den med våta händer och placera inte enheten i området omedelbart runt ett badkar, tvättrum, pool eller annan vattenförsörjning, eftersom det är farligt.

- För att skydda mot elektriska stötar får du inte sänka ner sladden eller plugga in den i vatten eller någon annan vätska.

- Sätt inte in eller låt främmande föremål tränga in i ventilation eller avgasöppningar, eftersom det kan orsaka elektrisk stöt, brand eller skada på värmaren.

- Se till att det finns tillräckligt med ljus. Strömbrytarna på enheten måste vara ordentligt synliga från en meters avständ.

- Koppla alltid bort värmaren när den inte används. Lämna aldrig enheten utan tillsyn när den används, utan stäng av den och dra ur kontakten. Använd inte enheten med en programmeringsanordning, timer eller någon annan enhet som slår på enheten automatiskt.

- Använd inte värmaren med en extern spänningsregulator som dimmer, hastighetsregulator etc. Detta medför en elektrisk risk.

- Se till att sladden inte hänger över (vassa) kanter, inte böjs kraftigt, inte vidrör heta ytor. Vira inte sladden runt enheten.

- Låt inte sladden hänga över bänkskivan där den lätt kan dras i av barn.

- Lägg inte fingrar eller främmande föremål i värmeelementet medan den är i drift.

- Lämna aldrig apparaten utan uppsikt när den används.

- Denna värmare är inte avsedd för användning i badrum, tvättstugor och liknande platser inomhus, placera aldrig värmaren där den kan hamna i ett badkar eller någon annan vattenbehållare.

- Inget ansvar kan godtas för skador orsakade av bristande efterlevnad av dessa instruktioner eller annan felaktig användning eller felaktig hantering.

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller

bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur apparaten ska användas på ett säkert sätt och förstår farorna. inblandade. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn. Om enheten av någon anledning orsakar sprickor eller brott, eller om du upptäcker brister eller brott i aluminiumhöljet eller någon annan del, ska du omedelbart stoppa enheten och ta ut kontakten ur uttaget.

- Om en strömsladd är skadad på något sätt måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara.

- För att förhindra överhettning av denna apparat, håll luftinlopp och utlopp rena och fria från allt som kan orsaka blockering. Kontrollera alla inlopp och utlopp då och då för att säkerställa att de är fria från smuts eller damm. TÄCK INTE. Varnings-etiketten måste också placeras på ett tydligt synligt ställe efter installationen och får inte täcka enheten: den ska därför inte vara på baksidan.

- Delar av värmaren kan överstiga 200 °C, kontakt med värmeröret, reflektorn eller metalldelar nära värmeröret kan orsaka allvarliga brännskador. Låt inte bar hud komma i kontakt med den heta ytan för att undvika brännskador.

- Placera ALDRIG händerna under värmeelementen. Låt ALLTID värmeelementet svalna minst 10 minuter innan du rör vid värmeröret eller intilliggande delar.

- Förvara inga brännbara vätskor eller material som färg, bensin, bensintankar etc. i enhetens omedelbara närhet. Använd inte enheten i lättantändlig miljö, såsom närliggande brännbara gastankar, gasrör eller sprayburkar. Risk för explosion och brand!

- Denna produkt innehåller återvinningsbara material. Kasta inte denna produkt som osorterat hushållsavfall. Kontakta din lokala myndighet för närmaste återvinningsställe.

Elsäkerhet

Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

- Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som finns tillgänglig via serviceorganisationen.

- Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm ^2 . Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

2.MASKININFORMATION

Avsedd användning

Denna produkt är utformad som en uteplatsvärmare för hemmamiljöer. Värmaren är avsedd för privata trädgårdar eller andra utomhusområden hemma. Värmaren får inte användas för att värma ett inomhusutrymme, användning som en utomhusvärmare eller för torkning av textilier eller andra material. Denna värmare är inte utrustad med en anordning för att reglera rumstemperaturen, så använd inte denna värmare i utrymmen när de är upptagna av personer som inte kan lämna rummet på egen hand, såvida inte konstant tillsyn ges. Enheten ska endast användas för det föreskrivna syftet. All annan användning anses vara ett fall av missbruk.

TEKNISKA SPECIFIKATIONER

Modell nr PH510AC
Spänning 220-240 V ~
Frekvens 50-60 Hz
Effekt 2200W
Effektinställningar	1: 730W2: 1460W3: 2200W
Värmeelement typ Kvarts
Uppvärmningstid 20 sekunder
Våglängd 1,4-3,0
Strålningseffektivitet 60%
Uppvärmningsavstånd 3-4m
Värmeområde 15m^2
Elektronisk mjukstart	Ja
Kapslingsklass	IP34
Skyddsklass	Klass I
Vikt	1,50 kg

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-3.

1. Värmare
2. Skyddsgaller
3. Strömnivåindikator
4. Strömkabel
5. Dragsnöre (strömbrytare)
6. Monteringsfäste

3.MONTERING

Värmaren ska installeras av en behörig person, dvs. en kvalificerad elektriker.

Koppla alltid bort värmaren från eluttaget och låt den svalna före installationen.

Installera värmaren (fig. A-N)

Montera alltid enheten med de medföljande tillbehören.

Innan du påbörjar installationen bör du ta hänsyn till följande:

• Placera enheten på en stabil och plan yta.
• Apparaten måste hängas så att det finns 50 cm ledigt utrymme mellan värmaren och eventuellt tak, tältduk etc. Det måste också finnas minst 200 cm mellan marken och enhetens undersida. Se fig. D Enheten får aldrig hängas i vinkel!
• Se till att strömkablarna är välmonterade och att de inte kommer i kontakt med värmarens reflektor eller att de inte går in i uppvärmt område.
• Installera inte värmaren på en lättantändlig yta.
• Om värmaren ska användas utomhus rekommenderas ett väderbeständigt uttag.
• Innan du borrar, se till att det inte finns några ledningar eller vattenledningar i det område där värmaren ska installeras.

För att installera värmaren, följ dessa steg:

1. Markera borrhålen på väggen enligt mönstret som visas i figur C.
2. Borra hålen i väggen på de markerade positionerna.
3. Sätt i de medföljande väggpluggarna i borrhålen.
4. Sätt i skruvarna i väggpluggarna och skruva fast skruvarna. Obs: skruvarna ska sticka ut ca. 0,5 cm från väggpluggarna.
5. Häng värmaren på skruvarna.
6. Kontrollera om alla 4 skruvarna är fasthakade i fästet och se till att enheten sitter fast ordentligt.
7. Luta enheten till önskat läge. Enheten kan lutas ned 45°, som visas i figur E.

4.DRIFT

På-/avstängning (bild A)

Värmaren kan endast slås på och av med dragsnöret. Dra i snöret till dragbrytaren (5) tills önskad värmenivå visas på värmenivåindikatorn (3):

• Nivå 0 = avstängd
• Nivå 1 = 730 W
• Nivå 2 = 1460 W
• Nivå 3 = 2200 W

För att stänga av värmaren, dra i snöret till dragbrytaren (5) till 0-läge.

Säkerhetsbrytare för vältning (bild A)

Denna värmare är försedd med en säkerhetsbrytare för vältning. I händelse av att värmaren välter, stängs värmaren av automatiskt. Observe ra att när värmaren återställs till sitt upprätt läge börjar den inte fungera igen omedelbart. Stäng först av den (läs "slå på/av"), dra ut stickkontakten ur uttaget och kontrollera om värmaren är skadad. Vid skada eller funktionsstörning använd inte utan lämna in för kontroll/reparation. Om det inte finns några skador kan du helt enkelt slå på värmaren igen (läs "slå på/av").

5.UNDERHÅLL

Se alltid till att maskinen inte är ansluten till elnätet när du utför underhåll av mekanismen.

FÖRSIKTIGHET: Risk för elstöt. Försök INTE öppna eller reparera värmaren själv

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort envis smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

• Använd INTE alkohol, bensin, slipande pulver, möbelpolish eller grova borstar för att rengöra värmaren. Detta kan orsaka skada eller försämring av värmarens yta.
• Sänk ALDRIG värmaren i vatten.
• Vänta tills värmaren är helt torr före användning.

OBS!:

• Koppla alltid bort värmaren från eluttaget och låt den svalna innan du rengör den.
• Om värmaren har samlat damm eller smuts inuti enheten eller runt värmeelementet, måste enheten rengöras av en kvalificerad servicetekniker. Använd inte värmaren i detta tillständ.
• Det enda underhåll som krävs är rengöring av värmarens yttre ytor.
• Rör inte vid värmeelementet med bara fingrar, eftersom rester från handen kan påverka lampans livslängd. Vid oavsiktlig beröring avlägsnar du fingermärkena med en mjuk trasa fuktad med menthol eller alkohol.
• Försök inte reparera eller justera några elektriska eller mekaniska funktioner på denna värmare.
• Värmaren innehåller inga delar som kan repareras av användaren. Om produkten skadas eller går sönder, måste den returneras till tillverkaren eller dess serviceagent.
• Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara.

Förvaring

Förvara värmaren på en sval, torr plats när den inte används för att förhindra att damm och smuts byggs upp. Använd förpackningskartongen för att lagra den.

Felsökning

Om värmaren inte fungerar ska du kontrollera följande innan du söker reparation eller service:

• Kontrollera om nätsladden är ansluten till ett eluttag, om inte, anslut den
• Kontrollera om elen till huvudsäkringen fungerar
• Se till att strömbrytarna är på. Om inte, välj en inställning

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC produkter är utvecklade enligt högsta kvalitetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktoriserat servicecenter.
• Normaltslitage.
• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.
• Icke-originalreservdelar har använts.

Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
