PH510AC - Riscaldamento Vonroc - Manuale utente e istruzioni gratuiti

Marca	Vonroc
Modello	PH510AC
Categoria	Riscaldamento da esterno (riscaldatore per terrazza)
Tipo di elemento riscaldante	Quarzo
Tensione nominale	220-240 V ~
Frequenza	50-60 Hz
Potenza massima	2200 W
Livelli di potenza	3 (730 W, 1460 W, 2200 W)
Tempo di riscaldamento	20 secondi
Lunghezza d'onda	1,4 - 3,0 µm
Efficienza di irraggiamento	60%
Distanza di riscaldamento	3 - 4 metri
Zona di riscaldamento	15 m²
Grado di protezione	IP34 (resistente agli schizzi)
Classe di protezione	Classe I (con messa a terra)
Avvio progressivo	Sì
Peso	1,50 kg
Alimentazione	Rete elettrica tramite presa
Lunghezza del cavo	Circa 1,5 metri (stima)
Utilizzo	Solo esterno, spazi aperti
Installazione	Su supporto a parete o a soffitto (fornito)
Pulizia	Panno morbido e sapone neutro, non immergere
Dispositivo di sicurezza	Spegnimento automatico in caso di ribaltamento
Garanzia	Garanzia legale contro difetti di fabbricazione

Domande frequenti - PH510AC Vonroc

Quali sono i livelli di potenza disponibili?

L'apparecchio dispone di tre livelli: 730 W (livello 1), 1460 W (livello 2) e 2200 W (livello 3). Si selezionano tirando il cordone dell'interruttore.

Posso usare il riscaldatore all'interno?

No, questo riscaldatore da terrazza è progettato esclusivamente per uso esterno o in un luogo spazioso e aperto. Non utilizzarlo in spazi interni.

Come installare l'apparecchio?

Fissare il supporto di fissaggio (4) al muro o al soffitto utilizzando gli accessori forniti. La testa deve essere ad almeno 180 cm dal pavimento e a più di 1 metro da oggetti infiammabili. L'installazione deve essere eseguita da una persona competente.

Cosa fare se l'apparecchio cade?

Il dispositivo anticaduta interrompe automaticamente l'alimentazione. Per riaccenderlo, spegnere l'apparecchio con l'interruttore, scollegarlo, verificare che non sia danneggiato, quindi ricollegarlo e riaccenderlo.

Come pulire il riscaldatore?

Scollegare e lasciare raffreddare. Pulire l'alloggiamento con un panno morbido leggermente inumidito con una soluzione saponosa. Non utilizzare solventi e non immergere mai l'apparecchio in acqua.

Qual è la distanza di sicurezza da oggetti infiammabili?

Mantenere una distanza di almeno 1 metro da tutti gli oggetti infiammabili (mobili, ombrelloni, rami, ecc.). Se il soffitto è infiammabile, la distanza deve essere di almeno 1 metro.

L'apparecchio è impermeabile?

Il grado di protezione è IP34, il che significa che resiste agli schizzi. Tuttavia, non esporlo a getti d'acqua potenti e non installarlo vicino a piscine o vasche da bagno.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo deve essere sostituito dal produttore, dal suo servizio assistenza o da una persona qualificata per evitare qualsiasi rischio. Non utilizzare l'apparecchio con un cavo danneggiato.

Posso lasciare l'apparecchio incustodito?

No, non lasciare mai l'apparecchio incustodito quando è acceso. Spegnerlo e scollegarlo dopo ogni utilizzo.

L'apparecchio si riscalda immediatamente?

Sì, il tempo di riscaldamento è di circa 20 secondi. Il calore è prodotto da un elemento riscaldante in quarzo a infrarossi.

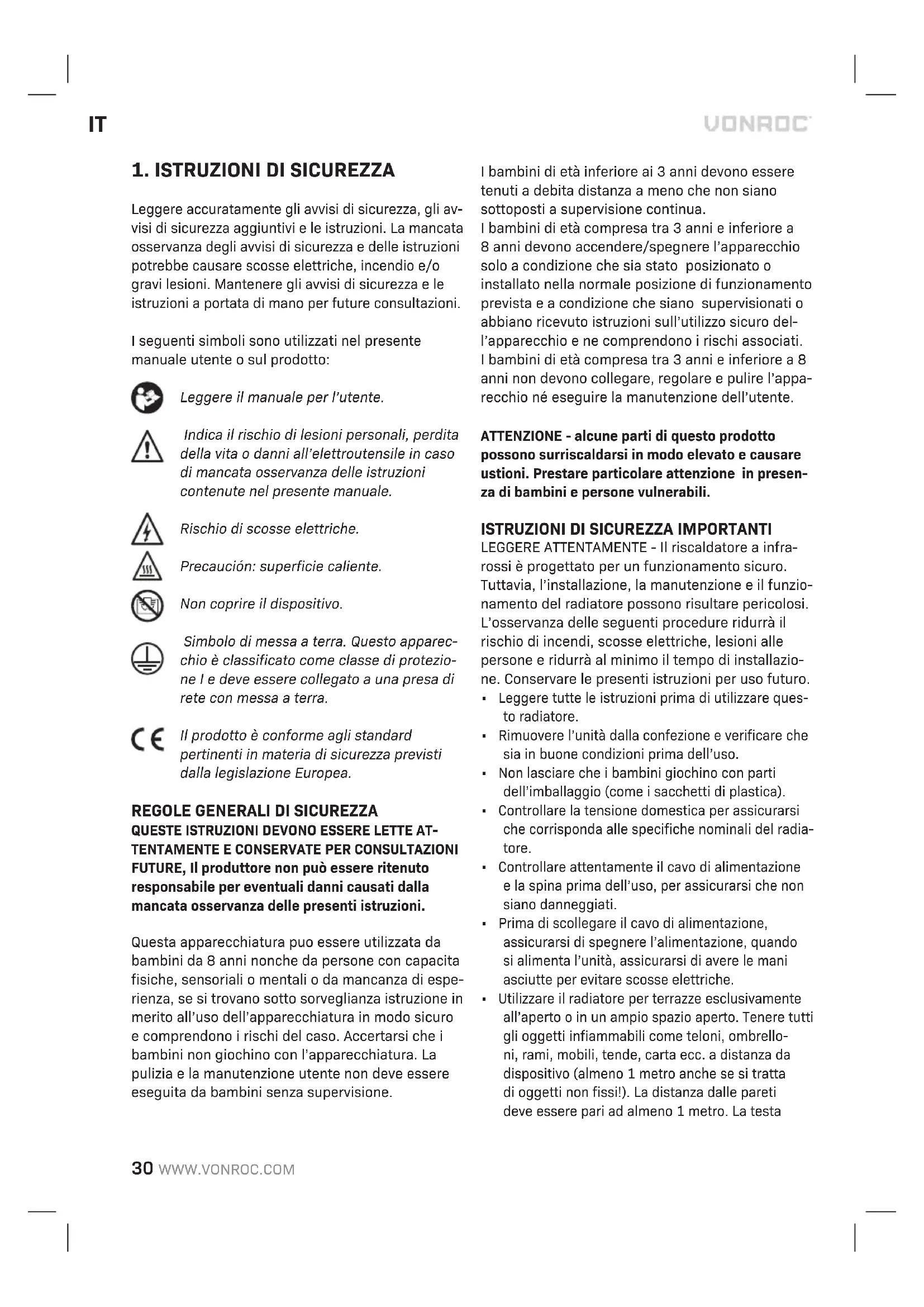

MANUALE UTENTE PH510AC Vonroc

IT Traduzione delle istruzioni originali 30

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Indica il rischio di lesioni personali, perdita della vita o danni all'elettroutensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Rischio di scosse elettriche.

Non coprire il dispositivo.

Simbolo di messa a terra. Questo apparecchio è classificato come classe di protezione I e deve essere collegato a una presa di rete con messa a terra.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

REGOLE GENERALI DI SICUREZZA QUESTE ISTRUZIONI DEVONO ESSERE LETTE AT- TENTAMENTE E CONSERVATE PER CONSULTAZIONI FUTURE, Il produttore non può essere ritenuto responsabile per eventuali danni causati dalla mancata osservanza delle presenti istruzioni.

Questa apparecchiatura puo essere utilizzata da bambini da 8 anni nonche da persone con capacita fisiche, sensoriali o mentali o da mancanza di esperienza, se si trovano sotto sorveglianza istruzione in merito all'uso dell'apparecchiatura in modo sicuro e comprendono i rischi del caso. Accertarsi che i bambini non giochino con l'apparecchiatura. La pulizia e la manutenzione utente non deve essere eseguita da bambini senza supervisione.

I bambini di età inferiore ai 3 anni devono essere tenuti a debita distanza a meno che non siano sottoposti a supervisione continua.

I bambini di età compresa tra 3 anni e inferiore a 8 anni devono accendere/spegnere l'apparecchio solo a condizione che sia stato posizionato o installato nella normale posizione di funzionamento prevista e a condizione che siano supervisionati o abbiano ricevuto istruzioni sull'utilizzo sicuro dell'apparecchio e ne comprendono i rischi associati. I bambini di età compresa tra 3 anni e inferiore a 8 anni non devono collegare, regolare e pulire l'apparecchio né eseguire la manutenzione dell'utente.

ATTENZIONE - alcune parti di questo prodotto possono surriscaldarsi in modo elevato e causare ustioni. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE ATTENTAMENTE - Il riscaldatore a infra- rossi è progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento del radiatore possono risultare pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persone e ridurrà al minimo il tempo di installazio- ne. Conservare le presenti istruzioni per uso futuro.

• Leggere tutte le istruzioni prima di utilizzare questo radiatore.
• Rimuovere l'unità dalla confezione e verificare che sia in buone condizioni prima dell'uso.
• Non lasciare che i bambini giochino con parti dell'imballaggio (come i sacchetti di plastica).
• Controllare la tensione domestica per assicurarsi che corrisponda alle specifiche nominali del radiatore.
• Controllare attentamente il cavo di alimentazione e la spina prima dell'uso, per assicurarsi che non siano danneggiati.
• Prima di scollegare il cavo di alimentazione, assicurarsi di spegnere l'alimentazione, quando si alimenta l'unità, assicurarsi di avere le mani asciutte per evitare scosse elettriche.
• Utilizzare il radiatore per terrazze esclusivamente all'aperto o in un ampio spazio aperto. Tenere tutti gli oggetti infiammabili come teloni, ombrello-ni, rami, mobili, tende, carta ecc. a distanza da dispositivo (almeno 1 metro anche se si tratta di oggetti non fissi!). La distanza dalle pareti deve essere pari ad almeno 1 metro. La testa

deve essere posizionata ad almeno 180 cm dal suolo. Se si posiziona il dispositivo sotto un tetto, deve esserci uno spazio di almeno 50 cm tra la calotta del radiatore per terrazze e il soffitto (non infiammabile). Con un tetto infiammabile (legno, plastica, telone ecc.), questa distanza deve essere di almeno 1 metro. Assicurare sempre una buona ventilazione!

• Non posizionare il dispositivo appena sopra o sotto una presa a muro (non nelle immediate vicinanze).
• Il radiatore per terrazze è destinato esclusivamente all'uso domestico. Pertanto, non è consigliabile utilizzarlo nei cantieri, nelle serre, nei fienili o nelle bancarelle ecc., anche se si tratta per lo più di spazi aperti. Solitamente sono presenti troppi materiali infiammabili in quei luoghi.
• Non utilizzare questo radiatore per terrazze per riscaldare saune o come riscaldamento permanente per spazi o ambienti chiusi.
• Non utilizzare questo radiatore per terrazze in un canile o in qualsiasi altro luogo in cui siano presenti animali.
• Non utilizzare vicino o nelle immediate vicinanze di una vasca da bagno o una piscina o qualsiasi fonte di liquidi. Nonostante il dispositivo sia a prova di schizzi, è necessario fare attenzione con l'acqua. Assicurarsi che non possa cadere in acqua e non esporlo a potenti getti d'acqua. Non toccarlo con le mani bagnate e non posizionare il dispositivo nell'area immediatamente attigua a una vasca da bagno, un bagno, una piscina o altra fonte d'acqua, poiché potrebbe risultare pericoloso.
• Per proteggersi dalle scosse elettriche, non immergere il cavo o la spina in acqua o in qualsiasi altro liquido.
• Non inserire né consentire l'ingresso di oggetti estranei nelle aperture di ventilazione o di scarico, poiché ciò potrebbe causare scosse elettriche, incendi o danni al radiatore.
• Assicurarsi che vi sia una quantità sufficiente di luce. Gli interruttori sul dispositivo devono essere adeguatamente visibili da una distanza di 1 metro.

• Scollegare sempre il radiatore quando non è in uso. Non lasciare mai il dispositivo incustodito quando è in uso; ricordarsi di spegnerlo e scollegarlo. Non utilizzare il dispositivo con un programmatore, un timer o qualsiasi altro dispositivo che accenda automaticamente il dispositivo.

• Non utilizzare il radiatore con un regolatore di tensione esterno come un commutatore, regolatore di velocità, ecc. Così facendo potrebbe insorgere un rischio elettrico.

• Assicurarsi che il cavo non penda su bordi (affilati), non formi curve sporgenti e non tocchi superfici calde. Non avvolgere il cavo attorno al dispositivo.
• Non lasciare che il cavo sporga dal piano di lavoro dove può essere facilmente tirato dai bambini.
• Non inserire le dita od oggetti estranei nella griglia durante il funzionamento.
• Non lasciare l'apparecchio incustodito quando è in uso.
• Questo radiatore non è destinato per l'uso in bagno, lavanderia e luoghi interni simili, non posizionare mai il radiatore dove potrebbe cadere in una vasca da bagno o in un altro contenitore d'acqua.
• Non può essere accettata alcuna responsabilità per eventuali danni causati dal mancato rispetto delle presenti istruzioni o da qualsiasi altro uso improprio o manomissione.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.
• Se, per qualsiasi motivo, il dispositivo produce crepe o rotture, o se si riscontrano imperfezioni o interruzioni al corpo in alluminio o a qualsiasi altra parte, interrompere immediatamente il funzionamento del dispositivo e staccare la spina dalla presa.
• Se il cavo di alimentazione è danneggiato in qualsiasi modo, deve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.
• Per evitare il surriscaldamento di questo apparecchio, mantenere gli ingressi e le uscite dell'aria puliti e liberi da qualsiasi cosa che possa causarne il blocco. Controllare tutti gli ingressi e le uscite di tanto in tanto per assicurarsi che siano liberi da accumuli di polvere o sporcizia. NON COPRIRLI. L'etichetta di avvertenza di non coprire

il dispositivo deve essere posta in un luogo ben visibile anche dopo l'installazione: non deve quindi trovarsi sul retro.

• Alcune parti del radiatore potrebbero superare i 200°C, il contatto con il tubo di riscaldamento, il riflettore o le parti metalliche vicino al tubo di riscaldamento può causare USTIONI gravi. Per evitare ustioni, non lasciare che la pelle nuda entri a contatto con la superficie incandescente.
• Non mettere MAI le mani sotto gli elementi riscaldanti. Lasciare SEMPRE raffreddare l'elemento riscaldante per almeno 10 minuti prima di toccare il tubo di riscaldamento o le parti adiacenti.
• Non conservare liquidi o materiali combustibili come vernice, benzina, serbatoi di gas ecc. nelle immediate vicinanze del dispositivo. Non utilizzare il dispositivo in ambienti infiammabili, come nei pressi di serbatoi di gas combustibili, tubi del gas o bombolette spray. Pericolo di esplosione e di incendio!
• Questo prodotto contiene materiali riciclabili. Non smaltire questo prodotto tra i rifiuti comunitari indifferenziati. Si prega di contattare le autorità locali per il punto di raccolta più vicino.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1,5 mm ^2 . Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Destinazione d'uso

Questo prodotto è concepito come stufa da esterno per ambienti domestici. Il riscaldatore è destinato a giardini privati o altre aree esterne della casa. Il riscaldatore non può essere utilizzato per riscaldare uno spazio interno, per essere utilizzato come riscaldatore per ambienti esterni non domestico o per asciugare tessuti o altri materiali. Questa stufa non è dotata di un dispositivo per controllare la temperatura ambiente, quindi non usare questa stufa in spazi quando

sono occupati da persone che non sono in grado di lasciare la stanza da sole, a meno che non sia fornita una supervisione costante. Il dispositivo deve essere utilizzato solo per lo scopo prescritto. Qualsiasi altro utilizzo è considerato un caso di uso improprio.

DATI TECNICI

No. modello PH510AC
Tensione 220-240 V ~
Frequenza 50-60 Hz
Potenza 2200W
Impostazioni di potenza	1: 730W2: 1460W3: 2200W
Tipo di elemento riscaldante Quarzo
Tempo di riscaldamento 20 secondi
Lunghezza d'onda	1,4-3,0
Efficienza radiante	60%
Distanza di riscaldamento	3-4m
Area di riscaldamento	15m^2
Soft start elettronico	Si
Classe di protezione dagli ingressi	IP34
Classe di protezione	Classe I
Peso	1,50 kg

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3.

1. Radiatore
2. Griglia protettiva
3. Indicatore del livello di potenza
4. Cavo di alimentazione
5. Interruttore a tirante (accensione/spegnimento)
6. Staffa di supporto

3. MONTAGGIO

Questo radiatore deve essere installato da una persona competente, ad es. un elettricista qualificato.

Scollegare sempre il radiatore dalla rete elettrica e lasciarlo raffreddare prima dell'installazione.

Installazione del radiatore (Fig. A-N)

Montare sempre il dispositivo con gli accessori in dotazione.

Prima di iniziare l'installazione, tenere presente quanto segue:

• Posizionare il dispositivo su una superficie stabile e piana.
• Il dispositivo deve essere appeso in modo che vi siano 50 cm di spazio libero tra il radiatore e qualsiasi soffitto, tenda, telo, ecc. Inoltre, devono essere lasciati come minimo 200 cm di distanza tra il pavimento e la parte inferiore del dispositivo. Fare riferimento alla Fig. D. Non appendere mai il dispositivo da un angolo!
• Assicurarsi che il cavo di alimentazione sia ben fissato e che non venga a contatto con il rifletto del radiatore né finisca nell'area riscaldata.
• Non installare il radiatore su una superficie infiammabile.
• Se il radiatore deve essere utilizzato all'esterno, è fortemente raccomandato l'impiego di una presa elettrica resistente agli agenti atmosferici.
• Prima di eseguire fori in una parete, assicurarsi che non vi siano cavi o tubi dell'acqua nell'area in cui deve essere installato il radiatore.

Per installare il radiatore a muro o a soffitto, seguire questi passaggi:

1. Segnare i punti in cui praticare i fori sul muro in base allo schema illustrato nella Figura C.
2. Eseguire i fori nel muro nei punti contrassegnati.
3. Inserire i tasselli da muro in dotazione nei fori.
4. Infilare le viti nei tasselli da muro e serrarle. Nota: le viti dovranno sporgere circa 0,5 cm dai tasselli da muro.
5. Appendere il radiatore sulle viti.
6. Controllare che tutte e 4 le viti siano agganciate nella staffa di supporto e assicurarsi che il dispositivo sia fissato saldamente.
7. Inclinare il dispositivo fino all'angolo desiderato. Il dispositivo può essere inclinato verso il basso di 45°, come mostrato nella Figura E.

4. FUNZIONAMENTO

Accensione e spegnimento (Fig. A)

Il radiatore può essere acceso e spento con l'interruttore a tirante. Tirare la cordicella dell'interruttore a tirante (5) fino a quando comparirà il livello di calore desiderato sull'indicatore del livello di potenza (3):

• livello 0 = Dispositivo spento
• livello 1 = 730 W
• livello 2 = 1460 W
• livello 3 = 2200 W

Per spegnere il radiatore tirare la cordicella dell'interruttore a tirante (5) fino alla posizione del livello 0.

Interruttore di sicurezza in caso di ribaltamento (Fig. A)

Questo riscaldatore è dotato di un interruttore di sicurezza in caso di ribaltamento. In caso di caduta del riscaldatore, esso si speg ne automaticamente. Tenere presente che dopo avere riportato il riscaldatore in posizione verticale, esso non riprenderà immediatamente a funzionare. Innanzitutto, spegnere il riscaldatore (leggere la sezione “Accensione e spegnimento”), staccare la spina dalla presa di corrente e verificare che l’apparecchio non sia danneggiato. In caso di danni o malfunzionamento non utilizzare l’apparecchio e farlo controllare / riparare. In assenza di danni è possibile riaccendere semplicemente il riscaldatore (leggere la sezione “Accensione e spegnimento”).

5. MANUTENZIONE

Assicurarsi sempre che la macchina non sia collegata alla rete elettrica quando si esegue una qualsiasi manutenzione del meccanismo.

ATTENZIONE: Rischio di scossa elettrica. NON aprire né tentare di riparare da soli il radiatore

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

• NON usare alcol, benzina, polveri abrasive, lucido per mobili o spazzole ruvide per pulire il radiatore. Ciò potrebbe causare danni o deterioramento alla superficie del radiatore.
• NON immergere il radiatore nell'acqua
• Attendere che il radiatore sia completamente asciutto prima dell'uso.

ATTENZIONE:

• Scollegare sempre il radiatore dalla rete elettrica e lasciarlo raffreddare prima di tentare di pulirlo.
• Se il radiatore ha accumulato polvere o sporcizia all'interno dell'unità o attorno all'elemento riscaldante, far pulire l'unità da un tecnico dell'assistenza qualificato. Non utilizzare il radiatore in questa condizione.
• L'unica manutenzione richiesta è la pulizia delle superfici esterne del radiatore.
• Non toccare l'elemento riscaldante a mani nude, poiché eventuali residui presenti sulla mano potrebbero compromettere la durata della lampada. Se viene toccato accidentalmente, rimuovere le impronte con un panno morbido inumidito con alcol mentolato.
• Non tentare di effettuare la riparazione o regolazione delle funzioni elettriche o meccaniche di questo radiatore.
• Il radiatore non contiene parti riparabili dall'utente. Se il prodotto subisce danni o guasti, deve essere restituito al produttore o al suo rappresentante addetto all'assistenza.
• I cavi di alimentazione danneggiati devono essere sostituiti dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.

Stoccaggio

Conservare il radiatore in un luogo fresco e asciutto quando non viene utilizzato per evitare l'accumulo di polvere e sporco. Utilizzare il cartone di imballaggio per lo stoccaggio.

Risoluzione dei problemi

In caso di mancato funzionamento del radiatore, controllare quanto segue prima di richiedere la riparazione o l'assistenza:

• Controllare che il cavo di alimentazione sia collegato a una presa elettrica, altrimenti collegarlo
• Controllare che l'elettricità del fusibile principale funzioni
• Assicurarsi che gli interruttori di alimentazione siano accesi. In caso contrario, scegliere un'impostazione

AMBIENTE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
