PH510AC - Calefacción Vonroc - Manual de uso y guía de instrucciones gratis

Marca	Vonroc
Modelo	PH510AC
Categoría	Calefacción exterior (calefactor de terraza)
Tipo de elemento calefactor	Cuarzo
Tensión nominal	220-240 V ~
Frecuencia	50-60 Hz
Potencia máxima	2200 W
Niveles de potencia	3 (730 W, 1460 W, 2200 W)
Tiempo de calentamiento	20 segundos
Longitud de onda	1,4 - 3,0 µm
Eficiencia de radiación	60 %
Distancia de calentamiento	3 - 4 metros
Zona de calentamiento	15 m²
Índice de protección	IP34 (resistente a salpicaduras)
Clase de protección	Clase I (con conexión a tierra)
Arranque progresivo	Sí
Peso	1,50 kg
Alimentación	Red eléctrica mediante enchufe
Longitud del cable	Aproximadamente 1,5 metros (estimación)
Uso	Solo exterior, espacios abiertos
Instalación	En soporte de pared o techo (incluido)
Limpieza	Paño suave y jabón suave, no sumergir
Dispositivo de seguridad	Apagado automático en caso de vuelco
Garantía	Garantía legal contra defectos de fabricación

Preguntas frecuentes - PH510AC Vonroc

¿Cuáles son los niveles de potencia disponibles?

El aparato dispone de tres niveles: 730 W (nivel 1), 1460 W (nivel 2) y 2200 W (nivel 3). Los selecciona tirando del cable del interruptor.

¿Puedo usar el calefactor en interiores?

No, este calefactor de terraza está diseñado exclusivamente para uso en exteriores o en un lugar espacioso y abierto. No lo use en espacios interiores.

¿Cómo instalar el aparato?

Fije el soporte de fijación (4) a la pared o al techo con los accesorios incluidos. La cabeza debe estar al menos a 180 cm del suelo y a más de 1 metro de objetos inflamables. La instalación debe ser realizada por una persona competente.

¿Qué hacer si el aparato se cae?

El dispositivo anticaídas corta automáticamente la alimentación. Para reiniciarlo, apague el aparato con el interruptor, desenchúfelo, verifique que no esté dañado, luego vuelva a enchufarlo y enciéndalo.

¿Cómo limpiar el calefactor?

Desenchufe y deje enfriar. Limpie la carcasa con un paño suave ligeramente humedecido con una solución jabonosa. No use disolventes y nunca sumerja el aparato en agua.

¿Cuál es la distancia de seguridad respecto a objetos inflamables?

Mantenga una distancia de al menos 1 metro de todos los objetos inflamables (muebles, sombrillas, ramas, etc.). Si el techo es inflamable, la distancia debe ser de al menos 1 metro.

¿El aparato es resistente al agua?

El índice de protección es IP34, lo que significa que resiste salpicaduras. Sin embargo, no lo exponga a chorros de agua potentes y no lo instale cerca de una piscina o bañera.

¿Qué hacer si el cable de alimentación está dañado?

El cable debe ser reemplazado por el fabricante, su servicio postventa o una persona calificada para evitar cualquier riesgo. No use el aparato con un cable dañado.

¿Puedo dejar el aparato sin supervisión?

No, nunca deje el aparato sin supervisión cuando esté en funcionamiento. Apáguelo y desenchúfelo después de cada uso.

¿El aparato calienta inmediatamente?

Sí, el tiempo de calentamiento es de aproximadamente 20 segundos. El calor es producido por un elemento calefactor de cuarzo infrarrojo.

MANUAL DE USUARIO PH510AC Vonroc

ES Traducción del manual original 25

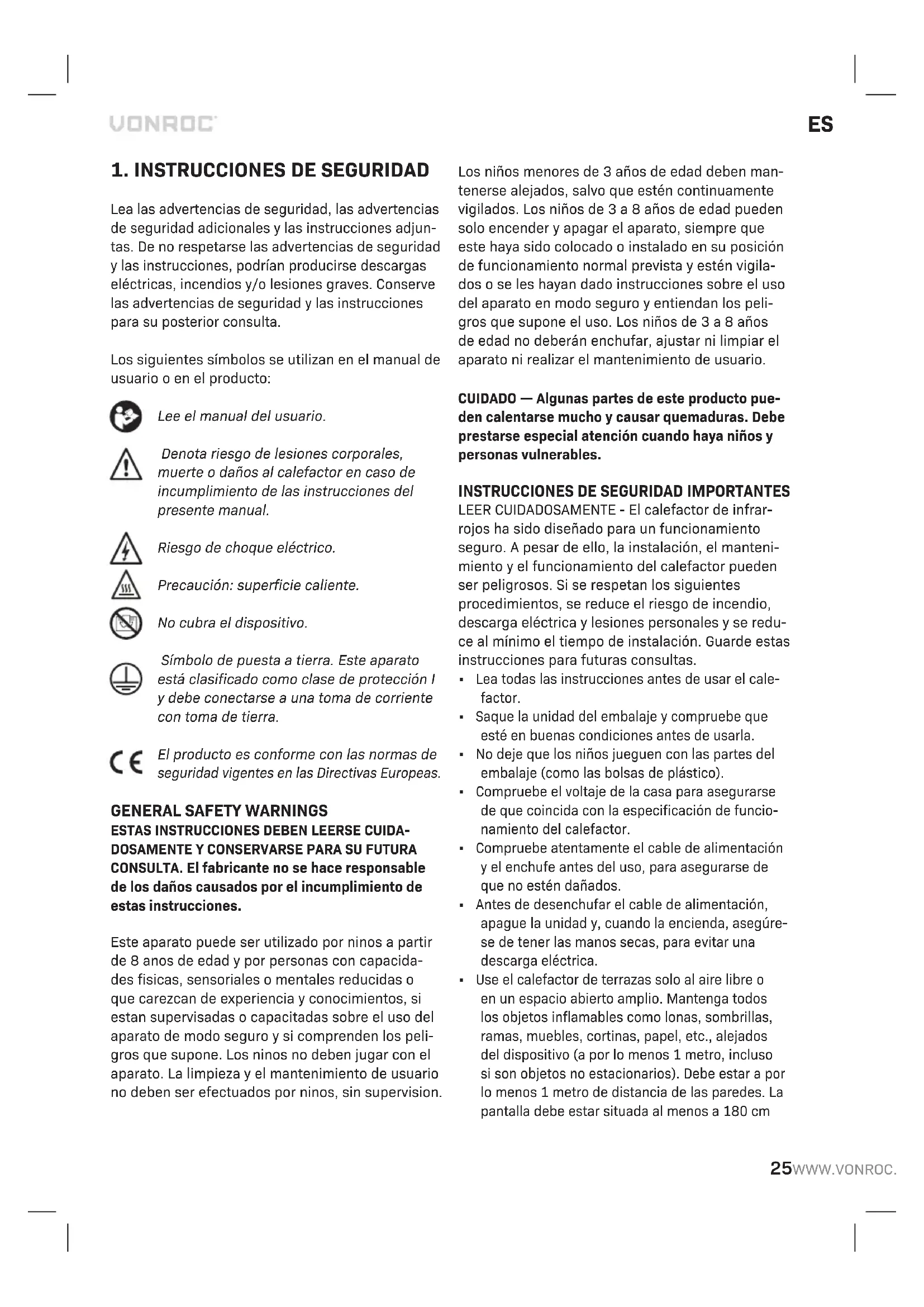

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Lee el manual del usuario.

Denota riesgo de lesiones corporales, muerte o daños al calefactor en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de choque eléctrico.

Precaución: superficie caliente.

No cubra el dispositivo.

Símbolo de puesta a tierra. Este aparato está clasificado como clase de protección I y debe conectarse a una toma de corriente con toma de tierra.

El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas.

GENERAL SAFETY WARNINGS ESTAS INSTRUCCIONES DEBEN LEERSE CUIDA- DOSAMENTE Y CONSERVARSE PARA SU FUTURA CONSULTA. El fabricante no se hace responsable de los daños causados por el incumplimiento de estas instrucciones.

Este aparato puede ser utilizado por ninos a partir de 8 anos de edad y por personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, si estan supervisadas o capacitadas sobre el uso del aparato de modo seguro y si comprenden los peligros que supone. Los ninos no deben jugar con el aparato. La limpieza y el mantenimiento de usuario no deben ser efectuados por ninos, sin supervision. Los niños menores de 3 años de edad deben mantenerse alejados, salvo que estén continuamente vigilados. Los niños de 3 a 8 años de edad pueden solo encender y apagar el aparato, siempre que este haya sido colocado o instalado en su posición de funcionamiento normal prevista y estén vigilados o se les hayan dado instrucciones sobre el uso del aparato en modo seguro y entiendan los peligros que supone el uso. Los niños de 3 a 8 años de edad no deberán enchufar, ajustar ni limpiar el aparato ni realizar el mantenimiento de usuario.

CUIDADO — Algunas partes de este producto pueden calentarse mucho y causar quemaduras. Debe prestarse especial atención cuando haya niños y personas vulnerables.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEER CUIDADOSAMENTE - El calefactor de infrarrojos ha sido diseñado para un funcionamiento seguro. A pesar de ello, la instalación, el mantenimiento y el funcionamiento del calefactor pueden ser peligrosos. Si se respetan los siguientes procedimientos, se reduce el riesgo de incendio, descarga eléctrica y lesiones personales y se reduce al mínimo el tiempo de instalación. Guarde estas instrucciones para futuras consultas.

• Lea todas las instrucciones antes de usar el cale-factor.
• Saque la unidad del embalaje y compruebe que esté en buenas condiciones antes de usarla.
• No deje que los niños jueguen con las partes del embalaje (como las bolsas de plástico).
• Compruebe el voltaje de la casa para asegurarse de que coincida con la especificación de funcionamiento del calefactor.
• Compruebe atentamente el cable de alimentación y el enchufe antes del uso, para asegurarse de que no estén dañados.
• Antes de desenchufar el cable de alimentación, apague la unidad y, cuando la encienda, asegúrese de tener las manos secas, para evitar una descarga eléctrica.
• Use el calefactor de terrazas solo al aire libre o en un espacio abierto amplio. Mantenga todos los objetos inflamables como lonas, sombrillas, ramas, muebles, cortinas, papel, etc., alejados del dispositivo (a por lo menos 1 metro, incluso si son objetos no estacionarios). Debe estar a por lo menos 1 metro de distancia de las paredes. La pantalla debe estar situada al menos a 180 cm

del suelo. Si coloca el dispositivo debajo de un techo, debe haber un espacio de por lo menos 50 cm entre la parte superior del calefactor de terrazas y el techo (no inflamable). Con un techo inflamable (madera, plástico, lona, etc.) la distancia debe ser de por lo menos 1 metro. ¡Asegure siempre una buena ventilación!

• No coloque el dispositivo justo por encima o por debajo de un enchufe de pared (no muy cerca).
• El calefactor de terrazas ha sido concebido solo para uso doméstico. Por lo tanto, no debe usarse en obras de construcción, en invernaderos, graneros, establos, etc., aunque sean muy abiertos. Suelen tener demasiados materiales inflamables.
• No use este calefactor de terrazas como calefactor de saunas o como calefactor permanente de espacios o habitaciones.
• No use este calefactor de terrazas en casetas de perros ni en ningún otro lugar donde haya animales.
• No lo utilice cerca o en las inmediaciones de bañeras, piscinas o cualquier otro depósito de líquidos. A pesar de que el dispositivo es a prueba de salpicaduras, hay que tener cuidado con el agua. Asegúrese de que no se caiga en el agua y no lo exponga a chorros de agua potentes. No toque el dispositivo con las manos húmedas ni lo coloque en áreas inmediatamente próximas a baños, lavabos, piscinas u otro suministro de agua, ya que es peligroso.
• Para protegerse contra las descargas eléctricas, no sumerja el cable o el enchufe en agua ni en ningún otro líquido.
• No introduzca ni deje entrar objetos extraños en ninguna abertura de ventilación o de salida pues pueden ocasionarse descargas eléctricas, incendios o daños en el calefactor.
• Compruebe que haya suficiente luz. Los interruptores del dispositivo deben resultar bien visibles desde una distancia de 1 metro.
• Desenchufe siempre el calefactor cuando no lo use. Nunca deje el dispositivo sin supervisión cuando esté en uso, apáguelo y desenchúfelo. No use el dispositivo con un programador, temporizador o cualquier otro dispositivo que lo encienda automáticamente.
• No use el calefactor con un regulador de tensión externo, como un regulador de intensidad, un regulador de velocidad, etc. Esto produce un peligro eléctrico.
• Compruebe que el cable no cuelgue sobre aristas

afiladas, no haga curvas pronunciadas y no toque superficies calientes. No enrolle el cable alrededor del dispositivo.

- No deje sobresalir el cable de la encimera, donde pueda ser tirado fácilmente por los niños.

- No ponga los dedos ni objetos extraños en la rejilla durante el funcionamiento.

- Nunca deje el aparato sin vigilancia cuando esté funcionando.

- Este calefactor no ha sido diseñado para ser utilizado en baños, lavanderías y lugares interiores similares. Nunca coloque el calefactor donde pueda caerse en una bañera u otro recipiente de agua.

- No asumiremos responsabilidad alguna por los daños causados por el incumplimiento de estas instrucciones o por cualquier otro uso o manejo indebido.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros. involucrado. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.

- Si por cualquier motivo el dispositivo se agrieta o se rompe o si nota alguna imperfección o anomalía en la carcasa de aluminio o en cualquier otra pieza, detenga inmediatamente el funcionamiento del dispositivo y saque el enchufe de la toma.

- Si el cable de alimentación se daña de cualquier modo, debe ser sustituido por el fabricante, sus centros de servicios u otras personas con cualificación similar, para evitar peligros.

- Para evitar el sobrecalentamiento de este aparato, mantenga las entradas y salidas de aire limpias y libres de cualquier elemento que pudiese causar una obstrucción. Compruebe periódicamente todas las entradas y salidas para asegurarse de que estén libres de toda acumulación de suciedad o polvo. NO CUBRIR EL DISPOSITIVO. La etiqueta de advertencia de no cubrir el dispositivo también debe colocarse en un lugar claramente visible después de la instalación. No debe colocarse en la parte posterior.

- Algunas piezas del calefactor pueden superar los 200 °C, por lo tanto, el contacto con el tubo calefactor, el reflector o las piezas metálicas cercanas

al tubo calefactor puede causar QUEMADURAS graves. Para evitar quemaduras, no toque con la piel desnuda la superficie caliente.

• NUNCA coloque las manos debajo de los elementos calefactores. SIEMPRE deje que el elemento calefactor se enfríe durante por lo menos 10 minutos antes de tocar el tubo calefactor o las piezas próximas.
• No guarde ningún líquido o material inflamable, como pintura, gasolina, depósitos de gas, etc., cerca del dispositivo. No utilice el dispositivo en ambientes inflamables, como depósitos de combustible cercanos, tubos de gas o botes de aerosol. ¡Peligro de explosión e incendio!
• Este producto contiene materiales reciclables. No elimine este producto como residuo doméstico sin clasificar. Póngase en contacto con las autoridades locales para conocer el punto de recogida más cercano.

Seguridad electrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.
• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1,5 mm². Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACION DE LA MAQUINA

Uso previsto

Este producto está diseñado como un calentador de patio para ambientes domésticos. El calentador está diseñado para jardines privados u otras áreas al aire libre en el hogar. El calentador no se puede usar para calentar un espacio interior, como un calentador de espacio exterior no doméstico o para secar textiles u otros materiales. Este calentador no está equipado con un dispositivo para controlar la temperatura de la habitación, por lo que no lo use en espacios donde estén ocupados por personas que no pueden salir de la habitación por sí mismas, a menos que se proporcione una supervisión constante. El dispositivo debe utilizarse únicamente para el propósito prescrito. Cualquier otro uso se considera un caso de mal uso.

ESPECIFICACIONES TECNICAS

Modelo n.o PH510AC
Voltaje 220-240 V ~
Frecuencia 50-60 Hz
Potencia 2200 W
Ajuste de potencia	1: 730W2: 1460W3: 2200W
Tipo de elemento calefactor Cuarzo
Tiempo de calentamiento 20 segundos
Longitud de onda 1,4-3,0
Eficiencia radiante 60%
Distancia de calentamiento 3-4m
Área de calentamiento	15m^2
Arranque electrónico suave	Sí
Clase de protección de entrada	IP34
Clase de protección	Clase I
Peso	1,50 kg

DESCRIPCION

Los números del texto se refieren a los diagramas de las página 2-3.

1. Calefactor
2. Rejilla protectora
3. Indicador de nivel de potencia
4. Cable de alimentación
5. Interruptor de cable (encendido/apagado)
6. Soporte de montaje

3. MONTAJE

Este calefactor debe ser instalado por una persona competente, es decir, un electricista cualificado.

Desconecte siempre el calefactor del suministro eléctrico y deje que se enfríe antes de la instalación.

Instalación del calefactor (Fig. A-N)

Monte siempre el dispositivo con los accesorios suministrados.

Antes de iniciar la instalación, tenga en cuenta lo siguiente:

• Coloque el dispositivo sobre una superficie firme y nivelada.
• El dispositivo debe montarse de modo tal que queden 50 cm libres entre el calefactor y el techo, la lona de la carpa, etc. También debe quedar por lo menos 200 cm entre el suelo y la parte inferior del dispositivo. Consulte la Fig. D ¡El dispositivo nunca debe colgarse en una esquina!
• Compruebe que los cables de alimentación estén bien montados, que no entren en contacto con el reflector del calefactor y que no atraviesen la zona calefaccionada.
• No coloque el calefactor sobre una superficie inflamable.
• Si el calefactor se va a usar en un lugar exterior, se recomienda una toma a prueba de intemperie.
• Antes de perforar compruebe que no haya cables o tubos de agua en el área donde vaya a instalar el calefactor.

Para instalar el calefactor en una pared o un techo, siga los pasos que se indican a continuación:

1. Marque los agujeros a perforar en la pared siguiendo el patrón que se muestra en la figura C.
2. Perfore los agujeros en las posiciones marca-das en la pared.
3. Introduzca los tacos suministrados en los orificios perforados.
4. Introduzca los tornillos en los tacos y apriételos. Nota: los tornillos deben sobresalir unos 0,5 cm de los tacos.
5. Cuelgue el calentador en los tornillos.
6. Controle si los 4 tornillos están enganchados en el soporte y asegúrese de que el dispositivo está bien sujetado.
7. Gire el dispositivo hacia el ángulo que desee. El dispositivo puede inclinarse 45° hacia abajo, como se muestra en la figura E.

4. FUNCIONAMIENTO

Encendido y apagado (Fig. A)

El calefactor puede encenderse y apagarse usando el interruptor de cable. Tire del cable del interruptor de cable (5) hasta que aparezca el nivel de calentamiento deseado en el indicador de nivel de calentamiento (3):

- Nivel 0 = apagado

• Nivel 1 = 730 W
• Nivel 2 = 1460 W
• Nivel 3 = 2200 W

Para apagar la estufa, tire del cable del interruptor de cable (5) hasta la posición de nivel 0.

Interruptor de seguridad de caída (Fig. A)

Este calefactor está equipado con un interruptor de seguridad de caída. Si el calefactor se cae, se apaga automáticamente. Tenga en cuenta que cuando vuelva a la posición vertical, no reanudará el funcionamiento inmediatamen te. En primer lugar, apáguelo (lea el apartado de encendido/apagado), saque el enchufe de la toma y compruebe que el calefactor no presente daños. En caso de daño o avería, no utilice el dispositivo; debe entregarlo para su comprobación/reparación. En caso de ausencia de daños, puede volver a en cender el calefactor (lea el apartado de encendido/apagado).

5. MANTENIMIENTO

Compruebe siempre que la máquina no esté conectada a la red eléctrica cuando realice alguna operación de mantenimiento del mecanismo.

PRECAUCIÓN: Riesgo de descarga eléctrica. NO abra ni intente reparar el calefactor usted mismo.

Limpie regularmente la carcasa del aparato con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine la suciedad persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

• NO use alcohol, gasolina, polvos abrasivos, lustramuebles o cepillos ásperos para limpiar el calefactor. Ello puede dañar o deteriorar la superficie del calefactor.
• NO sumerja el calefactor en agua.
• Espere a que el calefactor se seque completamente antes de usarlo.

ATENCIÓN:

• Desconecte siempre el calefactor del suministro eléctrico y deje que se enfríe antes de intentar limpiarlo.
• Si el calefactor ha acumulado polvo o suciedad en su interior o alrededor del elemento calefactor, debe ser limpiado por un agente de servicio cualificado. No utilice el calefactor en estas condiciones.
• El único mantenimiento necesario es la limpieza de las superficies externas del calefactor.
• No toque el elemento calefactor con los dedos desnudos, pues los residuos de su mano podrían afectar a la vida de la lámpara. Si la toca accidentalmente, quite las marcas de los dedos con un paño suave humedecido con alcohol o una bebida espirituosa mentolada.
• No intente reparar ni ajustar ninguna función eléctrica o mecánica de este calefactor.
• El calefactor no contiene piezas que puedan ser reparadas por el usuario. En caso de que el producto sufra daños o averías, debe ser enviado al fabricante o a su agente de servicio.
• Si el cable de alimentación se daña, debe ser sustituido por el fabricante, un agente de servicio u otra persona con una cualificación similar, para evitar peligros.

Almacenamiento

Guarde el calefactor en un lugar fresco y seco cuando no lo utilice para evitar que se acumule el polvo y la suciedad. Utilice el cartón del embalaje para guardarlo.

Solución de problemas

Si el calefactor no funciona, compruebe lo siguiente antes de solicitar la reparación o servicio:

• Compruebe si el cable de alimentación está enchufado en una toma de corriente, si no lo está, enchúfelo.
• Compruebe si el fusible principal tiene electricidad.
• Cerciórese de que los interruptores de alimentación estén encendidos. Si no lo están, elija un ajuste.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC.

La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la máquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.

La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una finalidad en especial. VONROC no será considerada responsable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
