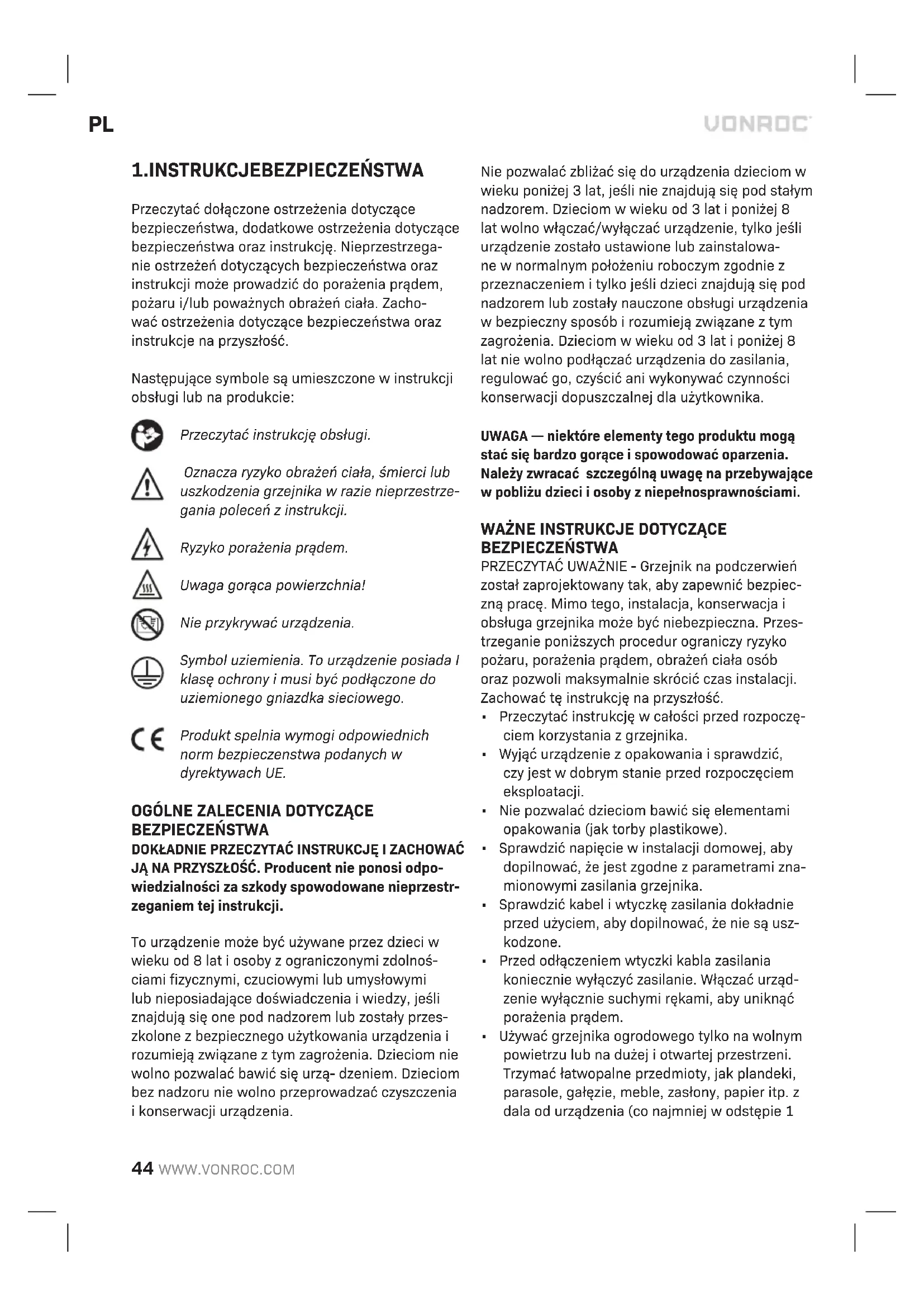

INSTRUKCJA OBSŁUGI PH510AC Vonroc

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zacho- wać ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi. Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia grzejnika w razie nieprzestrze- gania poleceń z instrukcji. Ryzyko porażenia prądem. Uwaga gorąca powierzchnia! Nie przykrywać urządzenia. Symbol uziemienia. To urządzenie posiada I klasę ochrony i musi być podłączone do uziemionego gniazdka sieciowego. Produkt spelnia wymogi odpowiednich norm bezpieczenstwa podanych w dyrektywach UE.

JĄ NA PRZYSZŁOŚĆ. Producent nie ponosi odpo- wiedzialności za szkody spowodowane nieprzestr- zeganiem tej instrukcji. To urządzenie może być używane przez dzieci w wieku od 8 lat i osoby z ograniczonymi zdolnoś- ciami fizycznymi, czuciowymi lub umysłowymi lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się one pod nadzorem lub zostały przes- zkolone z bezpiecznego użytkowania urządzenia i rozumieją związane z tym zagrożenia. Dzieciom nie wolno pozwalać bawić się urzą- dzeniem. Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia i konserwacji urządzenia. Nie pozwalać zbliżać się do urządzenia dzieciom w wieku poniżej 3 lat, jeśli nie znajdują się pod stałym nadzorem. Dzieciom w wieku od 3 lat i poniżej 8 lat wolno włączać/wyłączać urządzenie, tylko jeśli urządzenie zostało ustawione lub zainstalowa- ne w normalnym położeniu roboczym zgodnie z przeznaczeniem i tylko jeśli dzieci znajdują się pod nadzorem lub zostały nauczone obsługi urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia. Dzieciom w wieku od 3 lat i poniżej 8 lat nie wolno podłączać urządzenia do zasilania, regulować go, czyścić ani wykonywać czynności konserwacji dopuszczalnej dla użytkownika. UWAGA — niektóre elementy tego produktu mogą stać się bardzo gorące i spowodować oparzenia. Należy zwracać szczególną uwagę na przebywające w pobliżu dzieci i osoby z niepełnosprawnościami.

WAŻNE INSTRUKCJE DOTYCZĄCE

BEZPIECZEŃSTWA PRZECZYTAĆ UWAŻNIE - Grzejnik na podczerwień został zaprojektowany tak, aby zapewnić bezpiec- zną pracę. Mimo tego, instalacja, konserwacja i obsługa grzejnika może być niebezpieczna. Przes- trzeganie poniższych procedur ograniczy ryzyko pożaru, porażenia prądem, obrażeń ciała osób oraz pozwoli maksymalnie skrócić czas instalacji. Zachować tę instrukcję na przyszłość.

• Przeczytać instrukcję w całości przed rozpoczę- ciem korzystania z grzejnika.

• Wyjąć urządzenie z opakowania i sprawdzić, czy jest w dobrym stanie przed rozpoczęciem eksploatacji.

• Nie pozwalać dzieciom bawić się elementami opakowania (jak torby plastikowe).

• Sprawdzić napięcie w instalacji domowej, aby dopilnować, że jest zgodne z parametrami zna- mionowymi zasilania grzejnika.

• Sprawdzić kabel i wtyczkę zasilania dokładnie przed użyciem, aby dopilnować, że nie są usz- kodzone.

• Przed odłączeniem wtyczki kabla zasilania koniecznie wyłączyć zasilanie. Włączać urząd- zenie wyłącznie suchymi rękami, aby uniknąć porażenia prądem.

• Używać grzejnika ogrodowego tylko na wolnym powietrzu lub na dużej i otwartej przestrzeni. Trzymać łatwopalne przedmioty, jak plandeki, parasole, gałęzie, meble, zasłony, papier itp. z dala od urządzenia (co najmniej w odstępie 1PL

metra, jeśli są to przedmioty ruchome!). Zacho- wać odstęp co najmniej 1 metra od ścian. Spód grzejnika musi znajdować się co najmniej 180 cm nad podłożem. W przypadku umieszczenia urządzenia pod dachem, musi być zapewniony odstęp co najmniej 50 cm między górną powier- zchnią klosza grzejnika a (niepalnym) sufitem. Jeśli dach jest palny (wykonany z drewna, twor- zywa sztucznego, brezentu itp.), odstęp musi wynosić co najmniej 1 metr. Zawsze zapewniać dobrą wentylację!

• Nie umieszczać urządzenia bezpośrednio nad lub pod gniazdkiem ściennym (nie w jego bez- pośredniej bliskości).

• Grzejnik ogrodowy jest przeznaczony wyłąc- znie do użytku domowego. Dlatego nie należy używać go na placach budowy, w szklarniach, stodołach lub straganach itp., nawet jeśli są to przestrzenie w znacznym stopniu otwarte. Zwykle w takich miejscach znajduje się za dużo materiałów palnych.

• Nie używać tego grzejnika ogrodowego do ogrzewania sauny ani jako trwałego sposobu ogrzewania pokoju lub przestrzeni.

• Nie używać tego grzejnika ogrodowego w psiej budzie ani innych miejscach, w których znajdują się zwierzęta.

• Nie używać w pobliżu ani w bezpośrednim sąsiedztwie wanny, basenu lub źródła cieczy. Mimo tego, że urządzenie jest odporne na rozbryzgi wody, w jego pobliżu należy ostrożnie obchodzić się z wodą. Dopilnować, aby urząd- zenie nie mogło wpaść do wody i nie narażać go na silne strumienie wody. Nie dotykać urządzenia mokrymi rękami i nie stawiać go w bezpośrednim pobliżu wanny, umywalki, basenu ani innego zbiornika z wodą lub źródła wody, ponieważ jest to niebezpieczne.

• Aby chronić się przed porażeniem prądem, nie zanurzać kabla ani wtyczki w wodzie ani innej cieczy.

• Nie wkładać ani nie pozwalać na wpadanie ciał obcych do otworów wentylacyjnych ani wylotowych, ponieważ może to spowodować po- rażenie prądem, pożar lub uszkodzenie grzejnika.

• Zapewnić odpowiednie oświetlenie. Włączniki na urządzeniu muszą być prawidłowo widoczne z odległości 1 metra.

• Zawsze odłączać grzejnik od zasilania, gdy nie jest w użytku. Nigdy nie pozostawiać włączo- nego urządzenia bez nadzoru, tylko wyłączać je i odłączać od zasilania. Nie używać urządzenia w połączeniu z wyłącznikiem (programatorem) czasowym lub innym urządzeniem, które auto- matycznie włącza urządzenie.

• Nie używać grzejnika z zewnętrznym regulatorem napięcia, takim jak ściemniacz świateł, regulator prędkości itp. Powoduje to zagrożenie elektryczne.

• Dopilnować, aby kabel nie leżał na (ostrych) krawędziach, nie był silnie zagięty i nie dotykał gorących powierzchni. Nie owijać kabla wokół urządzenia.

• Nie pozwalać, aby kabel zwisał z blatu, gdzie może zostać łatwo pociągnięty przez dziecko.

• Nie wkładać palców ani ciał obcych w kratkę grzejnika podczas jego pracy.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Ten grzejnik nie jest przeznaczony do użytku w łazienkach, pralniach itp. miejscach w po- mieszczeniach. Nigdy nie ustawiać grzejnika w miejscu, z którego mógłby wpaść do wanny lub innego zbiornika z wodą.

Nie ponosimy odpowiedzialności za żadne szkody spowodowane nieprzestrzeganiem tej instrukcji, niewłaściwym użytkowaniem urządzenia i niepra- widłowym obchodzeniem się z urządzeniem.

• To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby z ogranic- zonymi zdolnościami fizycznymi, sensoryczny- mi lub umysłowymi lub bez doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane dotyczące korzystania z urządzenia w bezpieczny sposób i rozumieją zagrożenia zaangażowany. Dzieci nie mogą bawić się urządzeniem. Dzieci bez nadzoru nie mogą czyścić ani konserwować urządzenia.

• Jeśli w urządzeniu z jakiegoś powodu pojawią się pęknięcia lub w przypadku stwierdzenia niedoskonałości lub przerw w aluminiowej obu- dowie lub innej części, niezwłocznie zaprzestać eksploatacji urządzenia i wyjąć jego wtyczkę zasilania z gniazdka.

Jeśli kabel zasilania jest w jakikolwiek sposób usz- kodzony, musi go wymienić producent, jego przed- stawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia.

• Aby zapobiec przegrzaniu tego urządzenia, utr- zymywać wloty i wyloty powietrza czyste i wolne od wszelkich przedmiotów, które mogłyby powodować zatory. Sprawdzać wszystkie wloty i wyloty od czasu do czasu, aby zagwaranto-PL

wać, że są wolne od wszelkich zanieczyszczeń i nagromadzonego pyłu. NIE ZASŁANIAĆ. Etykieta ostrzegająca przed zasłanianiem urządzenia musi również zostać umieszczona w widocznym miejscu po instalacji. Oznacza to, że nie wolno jej umieszczać z tyłu urządzenia.

• Części grzejnika mogą nagrzewać się do tempe- ratury powyżej 200

C. Dotknięcie rurki grzejnej, reflektora lub części metalowych w pobliżu rurki grzejnej może spowodować poważne OPARZE- NIA. Aby uniknąć oparzeń, nie dotykać gorącej powierzchni nieosłoniętą skórą.

• NIGDY nie kłaść rąk pod elementami grzejny- mi. ZAWSZE pozwalać elementowi grzejnemu ostygnąć przez co najmniej 10 minut przed dot- knięciem rurki grzejnej lub sąsiednich części.

• Nie przechowywać żadnych palnych cieczy ani materiałów, jak farba, benzyna, zbiorniki z gazem itp. w bezpośrednim pobliżu urządzeniu. Nie używać urządzenia w palnym otoczeniu, np. w pobliżu zbiorników z łatwopalnym gazem, rur z gazem, pojemników ciśnieniowych lub puszek z gazem w sprayu. Ryzyko wybuchu i pożaru!

• en produkt zawiera materiały nadające się do recyklingu. Nie wyrzucać produktu wraz ze zmieszanymi odpadami z gospodarstw domowych. Proszę skontaktować się z lokal- nymi władzami w celu uzyskania informacji o najbliższym punkcie zbiórki selektywnej. Bezpieczeństwo elektryczne Zawsze sprawdzać, czy napięcie w sieci odpowiada napięciu na tabliczce znamiono- wej urządzenia.

• Nie używać urządzenia, jeśli przewód zasilający lub wtyczka jest uszkodzona.

• Używać wyłącznie takich przedłużaczy, które są odpowiednie dla mocy znamionowej urządze- nia, o średnicy minimum 1,5 mm

. W przypadku używania przedłużacza na szpuli, całkowicie rozwinąć przewód.

2. INFORMACJE O MASZYNIE

Przeznaczenie Ten produkt został zaprojektowany jako grzejnik ta- rasowy do użytku domowego. Grzejnik jest przeznac- zony do prywatnych ogrodów lub innych terenów zewnętrznych w domu. Grzejnik nie może być używa- ny do ogrzewania pomieszczeń w pomieszczeniach, jako grzejnik do pomieszczeń innych niż domowe ani do suszenia tekstyliów lub innych materiałów. Ten grzejnik nie jest wyposażony w urządzenie do regulacji temperatury w pomieszczeniu, dlatego nie należy go używać w pomieszczeniach, w których przebywają osoby, które nie są w stanie samodziel- nie wyjść z pomieszczenia, chyba że zapewniony jest stały nadzór. Urządzenie powinno być używane tylko zgodnie z jego przeznaczeniem. Każde inne użycie jest uważane za niewłaściwe użycie. DANE TECHNICZNE Nr modelu PH510AC Napięcie 220–240 V ~Częstotliwość 50-60 HzMoc 2200 W Ustawienia mocy1: 730W2: 1460W3: 2200WTyp elementu grzejnego KwarcCzas rozgrzewania 20 sekundDługość fali 1,4-3,0Sprawność promieniowania 60%Odległość ogrzewania 3-4mPowierzchnia ogrzewania 15m²Elektroniczny płynny rozruch TakStopień ochrony IP34Klasa ochrony Klasa ICiężar 1,50 kg OPIS Liczby w tekscie odnosza sie do rysunków na stronie 2-3.

3. Wskaźnik poziomu mocy

6. Wspornik montażowy

Ten grzejnik musi zainstalować odpowied- nio wykwalifikowana osoba, tzn. wykwalifi- kowany elektryk.PL

Zawsze odłączać grzejnik od zasilania elektrycznego i poczekać aż ostygnie przed instalacją. Instalacja grzejnika (rys. A-N) Zawsze montować urządzenie z użyciem dołączonych akcesoriów. Przed rozpoczęciem montażu uwzględnić poniższe wymogi:

• Przymocować urządzenie do wytrzymałej i rów- nej powierzchni.

• Urządzenie musi zostać zamontowane tak, aby pozostawić 50 cm odstępu między grzejnikiem a sufitem, ścianą, spodem dachu brezentowego namiotu itp. Należy również pozostawić odstęp co najmniej 200 cm od podłoża do spodu urzą- dzenia. Patrz rys. D Urządzenia nie wolno nigdy wieszać pod kątem!

• Dopilnować, aby kabel zasilania był dobrze zamontowany i nie stykał się z reflektorem grzejnika ani nie mógł znaleźć się w ogrzewanej strefie.

• Nie instalować grzejnika na powierzchni palnej.

• Jeśli grzejnik ma być użytkowany na wolnym powietrzu, zdecydowanie zalecamy użycie gniazdka odpornego na działanie warunków atmosferycznych.

• Przed rozpoczęciem wiercenia dopilnować, aby w miejscu instalacji grzejnika nie znajdowały się żadne przewody ani rury wodne. Aby zainstalować grzejnik na ścianie, postępować zgodnie z opisem poniżej:

1. Wyznaczyć miejsca wiercenia otworów na

ścianie zgodnie z wzorcem przedstawionym na rysunku C.

2. Wywiercić otwory w ścianie w wyznaczonych

3. Włożyć dołączone do zestawu kołki rozporowe

w wywiercone otwory.

4. Włożyć wkręty w kołki rozporowe i wkręcić je.

Uwaga: wkręty powinny wystawać na około 0,5 cm z kołków.

5. Zawiesić grzejnik na wkrętach.

6. Sprawdzić, czy wszystkie 4 wkręty są zaczepio-

ne we wsporniku i dopilnować, aby urządzenie było solidnie przymocowane.

7. Pochylić urządzenie pod żądanym kątem. Urzą-

dzenie można pochylić w dół o 45° zgodnie z rysunkiem E.

Włączanie i wyłączanie (rys. A) Grzejnik można włączać i wyłączać linką. Ciągnąć za linkę (5) do wyświetlenia żądanego poziomu grzania na wskaźniku poziomu grzania (3):

• Poziom 0 = wyłączone

• Poziom 3 = 2200 W Aby wyłączyć grzejnik, ciągnąć za linkę włącznika (5) i ustawić poziom 0. Wyłącznik bezpieczeństwa po przewróceniu (rys. A) Ten grzejnik jest wyposażony w wyłącznik bezpiec- zeństwa po przewróceniu. W przypadku przewró- cenia grzejnika, grzejnik wyłączy się automatyc- znie. Zwróć uwagę, że po ponownym postawieniu grzejnika w pionie, grzejnik nie wznowi natychmi- ast pracy. Najpierw należy go wyłączyć (patrz „włączanie/wyłączanie”), wyjąć wtyczkę za silania z gniazdka, po czym sprawdzić, czy grzejnik nie jest uszkodzony. W przypadku uszkodzenia lub błędne- go działania nie używać grzejnika, lecz przekazać go do kontroli/naprawy. Jeśli nie ma uszkodzeń, można po prostu ponownie włączyć grzejnik (patrz „włączanie/wyłączanie”).

W trakcie przeprowadzania czynności konserwacyjnych części mechanicznych urządzenie musi być odłączone od zasilania. PRZESTROGA: Ryzyko porażenia prądem. NIE otwierać ani nie próbować naprawiać grzejnika własnoręcznie Czyścić obudowę urządzenia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żad- nych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodu- ją uszkodzenie części z tworzyw sztucznych.

• NIE używać alkoholu, benzyny, ściernych pros- zków, środków do polerowania mebli ani szorst- kich szczotek do czyszczenia grzejnika. MożePL

to spowodować uszkodzenie lub pogorszenie stanu powierzchni grzejnika.

• NIE zanurzać grzejnika w wodzie

• Przed użyciem poczekać, aż grzejnik całkowicie wyschnie. UWAGA:

• Zawsze odłączać grzejnik od zasilania elek- trycznego i poczekać aż ostygnie przed jego czyszczeniem.

• Jeśli w grzejniku lub wokół elementu grzejnego zgromadził się kurz lub inne zanieczyszczenia, zlecić czyszczenie urządzenia w serwisie. Nie używać grzejnika w takim stanie.

• Jedyna wymagana czynność konserwacyjna to czyszczenie zewnętrznych powierzchni grzejnika.

• Nie dotykać elementów grzejnych gołymi ręka- mi, ponieważ osady znajdujące się na skórze mogą mieć negatywny wpływ na trwałość lampy. W razie przypadkowego dotknięcia us- unąć ślady palców miękką ściereczką zwilżoną alkoholem lub spirytusem metylowanym.

• Nie podejmować prób naprawy lub regulacji elementów elektrycznych lub mechanicznych tego grzejnika.

Grzejnik nie zawiera żadnych części, które mógłby naprawiać użytkownik. Jeśli wystąpi uszkodzenie lub awaria urządzenia, zwrócić je do producenta lub jego przedstawiciela serwisowego.

• Jeśli kabel zasilania jest uszkodzony, musi go wymienić producent, jego przedstawiciel ser- wisowy lub podobnie, odpowiednio wykwalifiko- wana osoba, aby uniknąć zagrożenia. Przechowywanie Przechowywać grzejnik w chłodnym i suchym miejscu, gdy nie jest w użytku, aby chronić go przed osadzaniem się zanieczyszczeń i kurzu. Przechowy- wać grzejnik w kartonie, w jakim został dostarczony. Związywanie problemów Jeśli grzejnik nie działa, sprawdzić poniższe ro- związania przed zleceniem naprawy lub przeglądu:

Sprawdzić, czy kabel zasilania jest podłączony do gniazdka zasilania. Jeśli nie jest, podłączyć go.

• Sprawdzić, czy zasilanie dochodzi do głównego bezpiecznika

• Sprawdzić, czy włączniki zasilania są ustawione w położenie włączenia. Jeśli nie, ustawić je odpowiednio. SRODOWISKO Uszkodzone i/lub niepotrzebne urzadzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotyczaca zuzytych urzadzen elektrycz- nych i elektronicznych oraz jej wdrozeniem do prawo- dawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do uzytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla srodowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyż- szymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje na- rzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.RO
