Produkttyp	Infraröd terrassvärmare
Märke	Vonroc
Modell	PH507AC
Märkspänning	220-240 V ~ 50-60 Hz
Maximal effekt	2000 W
Justerbar effekt	1000 W (nivå 1), 2000 W (nivå 2)
Typ av värmeelement	Lågbländande lampa
Våglängd	0,78 - 1,4 mikrometer
Strålningseffektivitet	90 %
Värmeavstånd	4 till 5 meter
Värmeyta	10 till 12 m²
Färgtemperatur	1500 K
Överhettningsskydd	Ja
Mjukstart	Ja
Skyddsklass (IP)	IP54
Skyddsklass	Klass I (jordning krävs)
Nettovikt	2,7 kg
Antal effektnivåer	2
Justerbar timer	0 till 24 timmar
Fjärrkontroll	Ja, med AAA-batterier (ingår ej)
Rekommenderad användning	Utomhus eller stora öppna ytor
Höljesmaterial	Aluminium
Rengöring och underhåll	Mjuk, torr trasa; använd inte lösningsmedel
Reservdelar och reparerbarhet	Inga användarreparens delar
Garanti	Lagstadgad garanti mot tillverkningsfel

Vanliga frågor - PH507AC Vonroc

Vad är maximal effekt för värmaren PH507AC?

Maximal effekt är 2000 W. Du kan även använda nivå 1 på 1000 W för en måttligare värme.

Kan jag använda denna värmare inomhus?

Nej, denna terrassvärmare är endast avsedd för utomhusbruk eller i mycket stora, välventilerade utrymmen. Den är inte lämplig för slutna rum.

Hur ställer jag in timern?

Använd fjärrkontrollen: tryck på knappen Värmenivå (12), tryck sedan på knapparna Upp (10) och Ner (9) för att välja en tid mellan 0 och 24 timmar. Displayen visar vald tid.

Vilket är minimiavståndet mellan värmaren och brandfarliga föremål?

Håll ett avstånd på minst 1 meter till brandfarliga föremål (möbler, gardiner, grenar etc.). Golvet måste vara minst 1,80 m under apparaten och taket minst 50 cm ovanför.

Hur rengör jag värmaren?

Koppla bort apparaten och låt den svalna. Rengör höljet med en mjuk, torr trasa. Använd aldrig lösningsmedel, alkohol eller slipande produkter. Sänk aldrig ner apparaten i vatten.

Vad gör jag om värmaren inte tänds?

Kontrollera först att sladden är ordentligt ansluten och att strömbrytaren (5) är i läge På. Kontrollera även huvudsäkringen. Om problemet kvarstår, kontakta Vonrocs kundtjänst.

Kan jag montera värmaren på ett stativ?

Ja, apparaten kan monteras på ett stativ eller metallstolpe (medföljer ej). Följ stativets instruktioner för säker installation.

Fjärrkontrollen fungerar inte, vad gör jag?

Se till att batterierna är korrekt isatta och i gott skick. Rikta fjärrkontrollen mot mottagaren (3) på apparaten. Om problemet kvarstår, kontakta kundtjänst.

Vad är garantin för denna produkt?

Vonroc garanterar denna produkt mot material- och tillverkningsfel under den lagstadgade garantitiden från inköpsdatum. Garantin täcker inte normalt slitage, felaktig användning eller obehöriga reparationer.

Kan jag använda en förlängningssladd med denna värmare?

Ja, använd en förlängningssladd som är anpassad till apparatens effekt (minsta tvärsnitt 1,5 mm²). Rulla ut kabeln helt om du använder en kabelvinda.

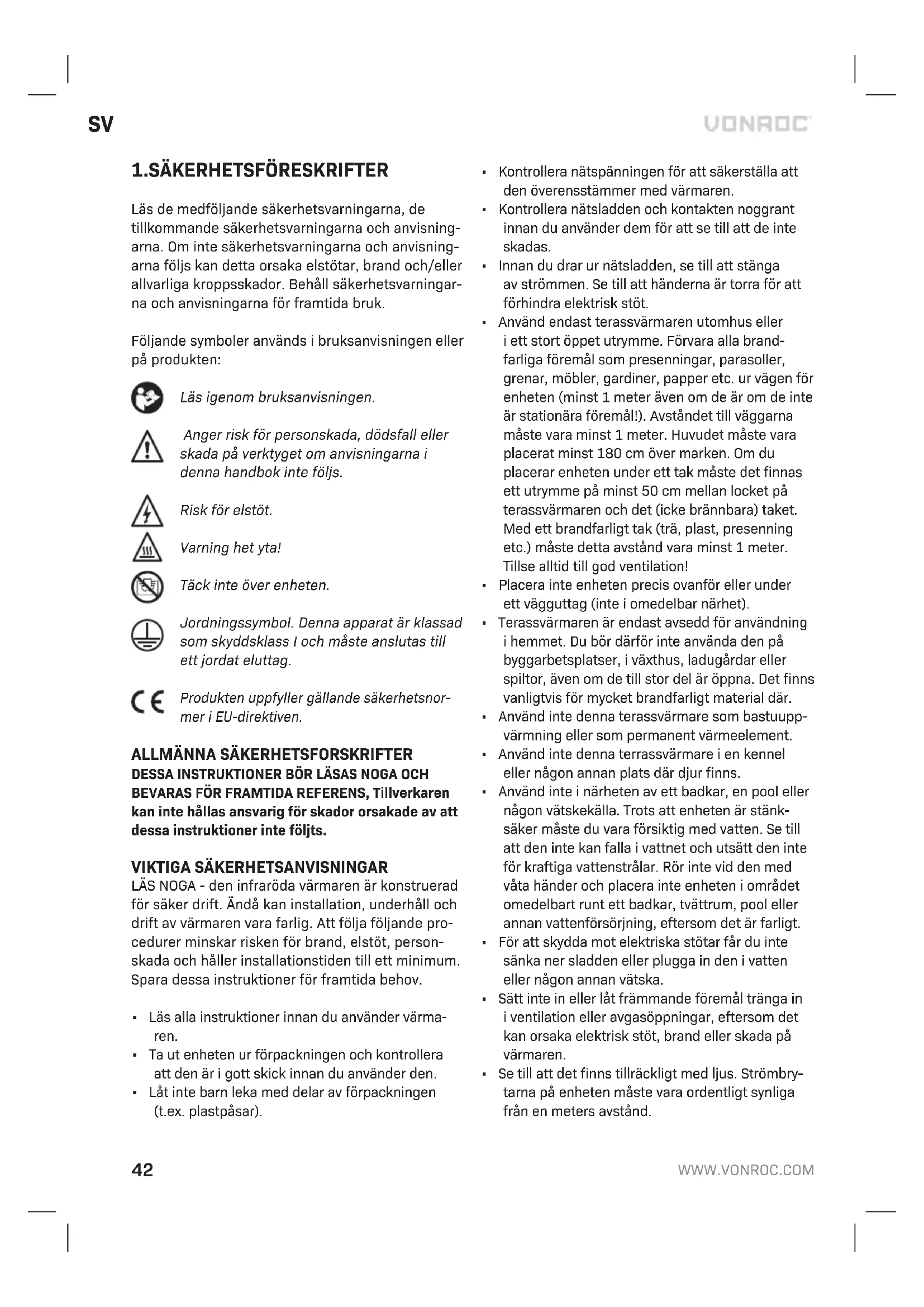

BRUKSANVISNING PH507AC Vonroc

Läs de medfoljande sakerhetsvarningarna, de tillkommande sakerhetsvarningarna och anvisingarna. Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna for fremtida bruk.

Följande symboler används i bruksanvisningen aller på Produkten:

Läsigenombruksanvisingen.

Anger risk for persanskada, dödsfall aller skada på verktyget om anvisiningarna ienna handbok inte följs.

Risk for elstot.

Varning het yta!

Tack inte overenheten.

Jordningssymbol. Denna apparat ar klassad som skyddsklass I och maste anslutas till ett jordat eluttag.

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

ALLMÄNNSAKERHETSFORSKRIFTER

DESSA INSTRUKTIONER BÖR LÄSAS NOGA OCH BEVARAS FÖR FRAMTIDA REFERENS, Tillverkaren kan inte hällas anvari g für skador orsakade av att dessa instruktioner inte foljts.

VIKTIGA SÄKERHETSANVISNINGAR

LAS NOGA - den infraroda varmaren ar konstruerad for saker drift. Anda kan installation, underhall och drift av varmaren vara farlig. Att folja foljande procedurer minskar risken for brand, elstot, personskada och haller installationstiden till att minimum. Spara dessa instruktioner for framtida behov.

• Läs alla instruktioner innan du använder varma-ren.
• Ta ut encheten ur forpackningen och kontrollera att den är i gott skick innan du använder den.

• Lat inte barn leka med delar av forpackningen (t.ex. plastpäsar).

• Kontrollera natspanninger for att sakerstalla att den overensstammer med varmaren.

• Kontrollera natsladden och kontakten noggrant innan du anvander dem for att se till att de inte skadas.
• Innan du drar ur natsladden, se till att stanga av strömmen. Se till att handerna ar torra for att forbhindra elektrisk stöt.
• Använd endast terassvärmaren utomhus erler i ett stort öppet utrymme. Förvara alla brandfarliga foremål som presenninger, parasoller,GRENAR, mobler, gardiner, papper etc. ur vägen forenheten (minst 1 meter även om de ár om de inte ár stationárea foremål!). Avständet till vaggarna måste vara minst 1 meter. Huvudet måste vara placerat minst 180 cm over marken. Om du placerar enheten under ett tak måste det finnasett utrymme på minst 50 cm mellan locket pa terassvärmaren och det (icke brännbara) taket. Med ett brandfarligt tak (trä, plast, presenning etc.) måste detta avsänd vara minst 1 meter. Tillse alltid till god ventilation!
• Placera inte encheten precis ovenfor aller underett vagguttag (inte i omedelbar narhet).
• Terassvärmaren ar endast avsedd for användning i hemmet. Du bör dārfor inte anvanda den pa byggarbetsplatser, i växthus, ladugårdar ell spiltor, även om de till stor del ar öppna. Det finns vanligtvis for mycket brandfarligt material)där.
• Använd inteenna terassvärmare som bastuuppärmning aller som permanent varmeelement.
• Använd inteenna terrassvärmare i en kennel aller nàgon annan plats dār djur finns.
• Använd inte i narheten av att badkar, en pool eller相关政策
• Använd inte i narheten av att badkar, en pool eller相关政策
• Använd inte i narheten av att badkar, en pool eller相关政策
• Använd inte i narheten av att badkar, en pool eller相关政策
• Använd inte i narheten av att badkar, en pool eller相关政策
• Använd inte i narheten av att badkar, en pool eller相关政策
• Användinte i narheten av att badkar, en pool sondern
• Använd inte i narheten av att badkar, en pool sondern
• Använd inte i narheten av att badkar, en pool sondern
• Använd inte i narheten av att badkar, en pool sondern
• Använd inte i narheten av att badkar, en pool sondern
• Använd inte i narheten av att badkar, en pool sondern
• Använd inte i narheten av att badkar, on the surface
• Använd inte i narheten av att badkar, on the surface
• For att skydda mot elektriska stötar fär du inte sänka ner sladden eller plugga in den i vatten eller någon annan vätska.
  Satt inte in uller lalt frammande foremal trangina in ventilation ell avgasoppningar, aftersom det kan orsaka elektrisk stot, brand ell er skada pa varmaren.

• Se till att det finns tillräckligt med Ijus. Strömbrytarna på enheten måste vara ordentligt synliga frän en meters avständ.

• Koppla alltid bort värmaren när den inte används. Lämna aldrig enhetenutan tillsyn när den används, utan stäng av den och dra ur kontakten. Använd inte enheten med en programmeringsanordning, timer eller nedgon annan enhet som slár på enheten automatiskt.

• Använd inte värmaren med en extern spanningsregulator som dimmer, hastighetsregulator etc. Detta medfor en elektrisk risk.
• Se till att sladden inte hänger over (vassa) kanter, inte BOjs kraftigt, inte vidrör heta ytor. Vira inte sladden runt enheten.
• Lat inte sladden Honga over bankskivan dar den latt kan dras i av barn.
  Lagg inte fingrar erler främande foremål i värmeelementet medan den ar i drift.
• Lämna aldrig apparatenutan uppsikt nar den anvands.
  Denna varmare ar inte avsedd for anvanding i badrum, tvattstugor och liknande platser inomhus, placera aldrig varmaren darr den kan hamna i ett badkar eller nagon annan vattenbehallare.
  Inget ansvar kan godtas for skador orsakade av bristande afterlevnad av dessa instruktioner aller annan felaktig anvandning aller felaktig hantering.
• Denna apparat kan användas av barn från 8år och uppåt och personer med nedsatt fysisk, sensorisk eller mental formåga eller bristande erfarenhet och kunskap om de har fätt tillsyn eller instruktioner om hur apparaten ska användas på ett säkert sätt och forstår farorna. inblandade. Barn fær inte leka med apparaten. Rengöring och underhäll av användare fær inte utforas av barnutan tillsyn.
• Om encheten av nàgon anledning orsakar sprickor eller brott, eller om du upptäcker brister eller brott i aluminiumhöljet eller nàgon annan del, skadu omedelbart stoppa encheten och ta ut kontakten ur uttaget.
• Om en strömsladd ar skadad på nagot satt masteden bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal for att undvika fara.
• För att Förhindra überhettning avenna apparat, häll luftinlopp och utlopp rena och fria frän allt som kan ortsaka blockering. Kontrollera alla inlopp och utlopp d'och d'for att sakerstalla att de ar fria frän smuts eller damm. TACK INTE. Varningsetiketten maste ocks placeras pa ett tydligt synligt stalle after installationen och far inte täcka encheten: den skä därfor inte vara pa

baksidan.

• Delar av värmaren kan överstiga 200^ , kontakt med värmeröret, reflektorn eller metalldelar nara värmeröret kan orsaka allvarliga brännskador. Låt inte bar hud komma i kontakt med den heta ytan for att undvika brännskador.
• Placera ALDRIG händerna under värmeelementen. Låt ALLTID värmeelementet svalna minst 10 minutes innan du rör vid värmeröret eller intilligande delar.
• Förvara inga brännbara vätskor eller material som färg, bensin,bensintankar etc.ienhetens omedelbara narhet.Använd inte encheten i lättantändlig miljö,sasom narliggande brännbara gastankar,gasör eller sprayburkar.Risk for explosion och brand!
• Denna produit innehäller Återvinningsbara material. Kasta inteenna produit som osorterat hushållsavfall. Kontakta din lokala myndighet for区域内 vatalnissstalle.

Elsakerhet

Kontrollera alltid att strömförsörningens spanning motsvarar spanningen på typskylten.

• Om elverktygets nätkabel ar skadad mäste den bytas ut mot en speciellt forberedd natsladd som finns tillganglig via serviceorganisationen.
• Använd endast frolängningskablar som ar lampliga for maskinens effektvarde med ett minimum tjocklek 1,5 mm². Om du använder en frolängningskabelrulle sku du alltid rulla ur kabeln welt.

2.MASKINFORMATION

Avsedd användning

Denna produkt ar utformad som en uteplatsvarmare for hemmamiljoer. Varmaren ar avsedd for privata tradgårdar erler andra utomhusområden hemma. Varmaren fär inte användas for att varma ett inomhusutrymme, använding som en utomhusvarmare erler for torkning av textilier erler andra material. Denna varmare ar inte utrustad med en anordning for att reglera rumstemperaturen, sönvänd inteenna varmare i utrymmen nar de ar upptagna av personer som inte kan lamna rummet på egen hand, svävida inte konstant tillsyn ges. Enheten ska endast användas for det foreskrivna syfitet. All annan användning anses vara ett fall av missbruk.

TEKNISKA SPECifikATIONER

Modell nr PH507AC
Spänning 220-240 V ~
Frekvens 50-60 Hz
Effekt 2000 W
Effektinställningar 1: 1000 W	2: 2000 W
Värmeelement typ Gyllene bärnsten låg bländningslampa
Uppvärmningstid 1 sekund
Våglängd 0,78-1,4 mikron
Stråningsseffektivitet 90 %
Uppvärmningsavständ 4-5m
Värmeområde 10-12m²
Färgtemperatur 1500K
Överhettningsskydd Ja
Elektronisk mjukstart Ja
Kapslingsklass	IP54
Skyddsklass	Klass I
Vikt	2.7 kg

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna pa sidorna 2-5.

1. Varmare
2. Skyddsgaller
3. Mottagare for fjärkrontroll med display
4. Strömkabel
5. Strömbrytare
6. Lagesknapp
7. Fjarrkontroll
8. Fjarrkontroll p/a/av
9. Ned-knapp
   10.Upp-knapp
10. Timerknapp
11. Knapp for varmeniva
    13.Monteringsfaste
    14.Hylanslutting
    15.Skruv med brickor
    16.Vingmutter
    17.Bult
12. Bricka

3. MONTERING

Värmaren skal installeras av en behörig person, dvs. en kvalificerad elektriker.

Koppla alltid bort värmaren fran eluttaget och Iåt den svalna fore installationen.

Installera varmaren (fig. A-N)

Montera alltid enheten med de medfoljande tillbehoren.

Innan du pâborjar installationen bör du ta hänsyn till foljande:

• Placera encheten på en stabil och plan yta.
• Apparaten maste hangas sa att det finns 50 cm ledigt utrymme mellan varmaren och eventuellt tak, taltduk etc. Det maste ocksa finnas minst 1,80 m mellan marken och enchetens undersida. Se fig. J och K. Enheten fãr aldrig hangas i vinkel!
• Se till att forsörnjningskapablarna är välmonterade och att de intekommen i kontakt med varma-rens reflektor eller att de inte gär in i uppvärmt område.
• Installera inte värmaren på en lättantändlig yta.
• Om värmaren ska användas utomhus rekommandererasettväderbeständigtuttag.
• Innan du borrar, se till att det inte finns några ledninger eller vattenledninger i det område)där värmaren skal installeras.

Forattinstalleravarmaren,foljdessa steg:

1. Enheten levereras med monteringstillbehör som visas i figur C.
2. Borra totalt 4 hål med hjälp av mätten i figur D. Hålets diameter sha samma diameter som ankardiametern: 8 mm. Borra minst 10 till 15 mm djupare an den forvanttade inbäddningen. Se till att hålén ar plana och i exakt sama Höjd.
3. Rengör hålén från eventuellt skräp.
4. Ställ muttern i jämnhöjd med toppen av hylsan-karet (14), som visas i steg 1 i figur E.
5. För in hylsankaret (14) i hålet i basmaterialiet, som visas i steg 2 i figur E. Använd en hammare och satt in hylsankaret sä langt att brickan och muttern ligger tatt mot basmaterialiet.

6. Satt nu monteringsfästet (13) på hylsankarna (14) och montera det med brickan och muttern. Vrid muttern tills den sitter Åt. Båda som visas i figur F.

7. Använd en skiftnyckel storlek 10 För att ställa in ankaret genom att vrida muttern tre till fyra fulla varv.

8. Montera de Återstaende 2 monteringsfästena (13) på de yttre halen på värmaren (1), som visas på figur G.
9. Ta värmaren med monterade fästen till monteringsfästena som ar monterade på vöggen eller i taket. Koppla nu ihop båda fästena med bulten (17), brickan (18) och vingmuttern (16), som visas i figur H.
10. Figur I visar en korrekt monterad monterings-fastenhet.
11. Ta hänsyn till minsta avständ som visas i figur J och K.
12. Varmaren kan justeras tills den maximala vinkel, som visas i figur K och L.
13. Anslut terassvärmaren till ett jordat eluttag. Kontrollera i forvag om spanningsnivan matchar enheten.
14. Tänk på att montera strömkabeln i rätt materia, som visas i figur M och N. Använd buntband För att fästa kabeln vid monteringsfästena vid behov.

Obs: värmaren kan ocks monteras på fot erler metallstativ. Följ instruktionerna som medfoljer foten ell erer stativet for att montera värmaren ordentligt.

Montering av fjärrkontrollen (fig. B)

Vänd fjärrkontrollen (7) och ta bort batteriluckan på baksidan.
Satt i två AAA/alkaliska batterier i fjärrkontrollen (7) enligt instruktionerna och batteriernas polaritet.
- Byt batterierna på samma sätt som ovan.

4.DRIFT

Slà pà / av (bild A, B)

Värmaren kan slås på och av med fjärrkontrollen (7) eller lagesknappen (6). Färe användning maste strombrytaren (5) på värmaren Först sattas på.

Anvanda fjarrkontrollen

Kontakta Vonroc kundtjänst om du inte har fjärrkontrollen.

Vrid forst strombrytaren (5) pa varmaren till lage.
Tryck pa knappen (8) pa fjarrkontrollen (7) for att satta pa varmaren.

• For att stänga av värmaren, tryckigen på knappen (8) på fjärrkontrollen (7).
  Tryck pä strömbrytaren (5) pä värmaren till laget für att stänga av

Obs: Se till att peka fjarrkontrollen (7) i riktning mot fjarrkontrollens mottagare (3). Alla VONROC-varmare och deras fjarrkontroller anvanderamma frekvens, sa det ar möjigt att styra flera varmare med bara en fjarrkontroll.

Anvanda lagesknappen

Vrid forst strombrytaren (5) pa varmaren till lage "I".
Tryck på lagesknappen (6) für att satta på varmaren på niva 1 - 1000W effektniva.
Tryck på lagesknappen (6) igen for att satta pa varmaren på niva 2 - 2000W effektniva.
- För att stänga av värmaren, tryckigen på lagesknappen (6).

Justera effektnivan (bild A, B)

Värmeeffekten kan justeras till två nivaær:

• Niva 1 - 1000 W (50% effekt) "L1" på displayen (3).
• Niva 2 - 2000 W (100 % effekt) "L2" på displayen (3).

Den önskade nivån kan väljas med fjärrkontrollen. Tryck på knappen for varmenivå (12) och använd)darefter upp-knappen (10)for att öka nivån ochned-knappen (9) for att minska nivån.Nivenkan också väljas genom att använda lagesknappen (6), se kapitlet "slå på/av".

Användning av timerfunktion (bild A,B)

Värmaren ar utrustad med en timerfunktion som gör att den kan vara pâslagen under en valid tid. Det valbara området ar mellan 0 och 24 timmar ochkommen att visas på displayen (3). Till exempl, nar du valjer 3 timmar på timern, kommer värmaren att vara på i 3 timmar och stängs sedan av automatiskt. För att använda timern, tryck på värmenivåknappen (12) och ställ sedan in timern med upp-knappen (10) och ned-knappen (9).

5.UNDERHÄLL

Se alltid till att maskinen inte ar ansluten till elnätet nar du utfor underhäll av mekanismen.

FÖRSIKTIGHT: Risk for elastöt. Försök INTE öppna eller reparera värmaren själv

Rengör maskinens hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna År fria frän damm och smuts. Ta bort envis smuts med en mjuk trasa fuktad med tvällösning. Använd inte losningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska componenterna.

• Använd INTE alkohol, bensin, slipande pulver, mobelpolish eller grova borstar for att rengöra värmaren. Detta kan orsaka skada eller försam-ring av värmarens yta.
  Sank ALDRIG varmaren i vatten.
  Vanta tills varmaren ar helt torr fore anvandning.

OBS!

• Koppla alltid bort värmaren fran eluttaget och lát den svalna innan du rengör den.
• Om värmaren har samlat damm eller smuts inuti encheten eller runt värmeelementet, måste encheten rengöras av en kvalificerad servicetekniker. Använd inte värmaren i detta tillstand.
• Det enda unterhalb som kravs ar rengöring av värmarens yttre ytor.
• Rör inte vid värmeelementet med bara fingrar, eftersom rester från handen kan páverka lampans livslängd. Vid oavsiktlig beröring avlågsnar du fingermärkena med en mjuk trasa fuktad med menthol eller alkohol.
• Försök inte reparera eller justera nagra elektriska, eller mekaniska Funktioner påenna värmare.
  Värmaren innehäller inga delar som kan repareras av användaren. Om Produkten skadas eller går sönder, måste den returneras till tillverkaren eller dess serviceagent.
• Om en strömsladd ar skadad maste den bytas av tillverkaren, tillverkarens serviceombud aller liknande kvalificerad personal for att undvika fara.

Förvaring

Förvara värmaren på en sval, torr plats nar den inte används für att Förhindra att damm och smuts byggs upp. Använd forpackningskartongen für att lagra den.

Felsökning

Om värmaren inte fungerar skau kontrollera följande innan du söker reparation ell service:

• Kontrollera om natsladden ar ansluten till ett eluttag, om inte, anslut den
• Kontrollera om elen till huvudsakringen fungerar
• Se till att strombrytarna ar på. Om inte, valj eninstalling

MILJÖ

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU for avfall fran elektrisk och elektronisk utrustning och dess tillampninq nationell受害者 elverktyg som inte langre kan anvandas samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROCprodukter ar utvecklade enligt hogsta kvalitetsstandard och garanteras varautan defekter bade vad gäller material och tillverkning under den period som stipuleras enligt lag med början frän ursprun-gligt inköpsdatum. Om nagot fel uppstår påprodukten underenna period pa grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas fränenna garanti:

• Reparationer ellerändringar som gjorts eller fösört göras på maskinen av ett icede auktoriserat servicecenter.
• Normalslitage.
• Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.
• Icke-originalreservdelar har anvants.

Detta utgör hela garantin fran företaget, antingen uttryckt aller underforstätt. Det finns inga andra garantier, uttalade aller underforstadda som gäller utöver ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lämplighet forett särskilt syfte. Under inga omständigheter skull VONROC hallas ansvarig for nagra oforutsedda aller indirekta skador. Återförsäljarens atgärder skall begränsas till reparation aller byte av felaktiga enheter aller delar.

Med forbehäll forändringar i Produkten och braksanvisningen. Specifikationer kan ändras utan Förvarning.

1.SIKKERHEDSANVISNINGER

Mod dugmesi kullanarak
