HD 91004 Cage Classic - Yüksek basınçlı yıkayıcı Kärcher - Ücretsiz kullanım kılavuzu

Ürün Tipi	Endüstriyel Yüksek Basınçlı Temizleyici
Marka	Kärcher (WOMA GmbH)
Model	HD 91004 Cage Classic
Maks. Çalışma Basıncı	1500 bar
Maks. Debisi	45 l/dak
Maks. Sıvı Sıcaklığı	95 °C
Maks. Geri Tepme Kuvveti (vücut desteği olmadan)	150 N
Maks. Geri Tepme Kuvveti (vücut desteği ile)	250 N
Ağırlık (ek parçalar hariç)	3,3 kg
Uzunluk (lanssız)	Yaklaşık 340 mm
Yükseklik	Yaklaşık 200 mm
Genişlik	Yaklaşık 50 mm
Yüksek Basınçlı Hortum Bağlantısı	9/16"-18 UNF-LH veya M24x1,5-24°DKO
Lans/Boru Bağlantısı	9/16"-18 UNF-LH
By-pass Bağlantısı	G 3/8"
Kumanda	Mekanik by-pass
Güvenlik	Tetik kilidi, manuel acil durdurma
Bakım	Günlük inceleme, görsel kontrol, her 12 ayda bir kartuş değişimi
Yedek Parçalar	Orijinal WOMA GmbH parçaları (kartuş kiti no: 9.919-046.0)
Uyumlu Aksesuarlar	Lanslar, turbo nozullar, Orbimaster, sıçrama koruması, vücut desteği
Gerekli Su Kalitesi	WOMA Yönergesi: sertlik 1-20 °H, pH 6,5-9,5, klorür < 100 mg/l
Uygun Kullanım	Yüksek basınçlı jet ile yüzey temizliği ve kumlama (çelik, beton)

Sık sorulan sorular - HD 91004 Cage Classic Kärcher

Bu yüksek basınçlı temizleyicinin maksimum basıncı nedir?

Maksimum çalışma basıncı 1500 bar'dır. Bu basınç için yalnızca onaylı hortum ve aksesuarları kullanın.

Hangi kişisel koruyucu ekipmanı giymeliyim?

Yüz siperli kask, kulak koruyucu, eldiven, Dyneema fiber koruyucu ceket ve tulum ile metatars korumalı güvenlik botları giyin.

Cihazı güvenli bir şekilde nasıl çalıştırabilirim?

Her kullanımdan önce pompayı havasını alın, sistemi durulayın, by-pass su çıkışını kontrol edin ve tetik kolunu test edin. Kilidin çalıştığından emin olun.

Su dışında sıvılar kullanabilir miyim?

Hayır, yalnızca WOMA yönergesine uygun su kullanın. Çözücüler, asitler veya seyrelticiler yasaktır çünkü yanıcı, patlayıcı ve zehirlidir.

Geri tepme kuvveti nedir ve nasıl yönetilir?

Vücut desteği olmadan maksimum geri tepme kuvveti 150 N'dir. 150 N üzeri için vücut desteği kullanın. Tutamağı iki elinizle sıkıca tutun ve merdiven üzerinde çalışmayın.

Ürünün bakımı nasıl yapılır?

Günlük inceleme ve görsel kontrol yapın. Her 12 ayda bir profesyonel tarafından güvenlik denetimi yaptırın. By-pass veya deliklerden su sızıyorsa kartuşu (no: 9.919-046.0) değiştirin.

Bu cihaz için hangi aksesuarlar mevcuttur?

Aksesuarlar: farklı uzunluklarda lanslar, turbo nozullar, Orbimaster, sıçrama koruması, by-pass hortumu, döner bağlantılar ve vücut desteği. WOMA ürün programına bakın.

Lansın minimum uzunluğu nedir?

Yaralanma riskini önlemek için lans, tetik ile nozul arasında en az 750 mm olmalıdır.

Bu temizleyici ile makinenin kendisini temizleyebilir miyim?

Hayır, yüksek basınçlı su jeti makinesini temizlemek için kolu ve lansı kullanmayın. Bu, bileşenlere zarar verebilir.

Kullanım sonunda cihaz nasıl saklanmalıdır?

Temizleyin, dondan koruyarak saklayın. Uzun süreli saklama için basınçlı hava ile üfleyin ve uygun bir koruyucu madde uygulayın.

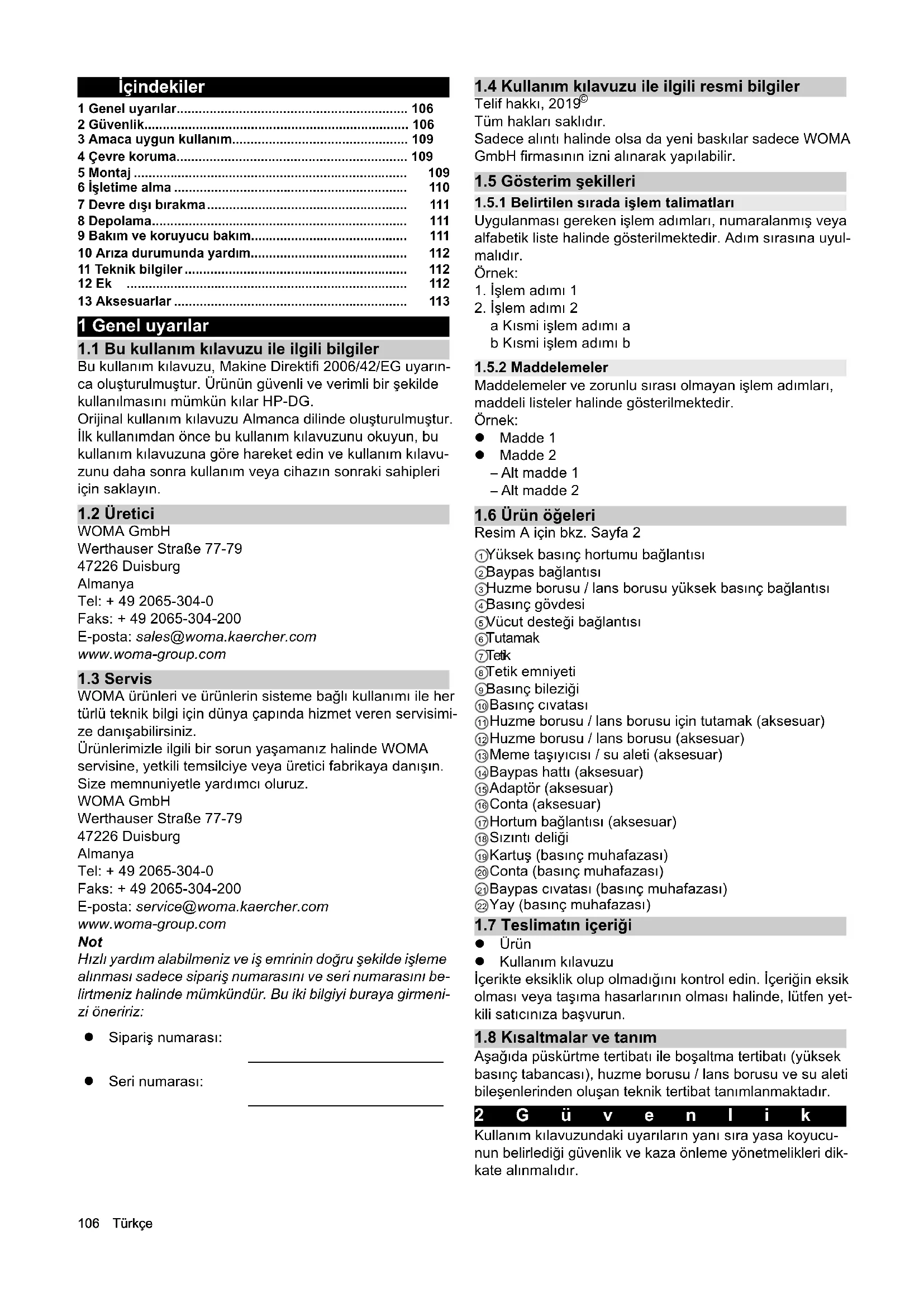

KULLANIM KILAVUZU HD 91004 Cage Classic Kärcher

1 Genel uyarılar.... 106
2 Güvenlik.... 106
3 Amaca uygun kullanım.... 109
4 Çevre koruma.... 109
5 Montaj 109
6 İşletime alma 110
7 Devre dışı bırakma.... 111
8 Depolama.... 111
9 Bakım ve koruyucu bakım.... 111
10 Arıza durumunda yardım.... 112
11 Teknik bilgiler 112
12 Ek 112
13 Aksesuarlar 113

1 Genel uyarılar

1.1 Bu kullanım kılavuzu ile ilgili bilgiler

Bu kullanım kılavuzu, Makine Direktifi 2006/42/EG uyarınca oluşturulmuştur. Ürünün güvenli ve verimli bir şekilde kullanılmasını mümkün kılar HP-DG.

Orijinal kullanım kılavuzu Almanca dilinde oluşturulmuştur. İlk kullanımdan önce bu kullanım kılavuzunu okuyun, bu kullanım kılavuzuna göre hareket edin ve kullanım kılavuzunu daha sonra kullanım veya cihazın sonraki sahipleri için saklayın.

1.2 Üretici

WOMA GmbH

Werthauser Straße 77-79

47226 Duisburg

Almanya

Tel: + 49 2065-304-0

Faks: + 49 2065-304-200

E-posta: [e-mail]

www.woma-group.com

1.3 Servis

WOMA ürünleri ve ürünlerin sisteme bağlı kullanımı ile her türlü teknik bilgi için dünya çapında hizmet veren servisimize danışabilirsiniz.

Ürünlerimizle ilgili bir sorun yaşamanız halinde WOMA servisine, yetkili temsilciye veya üretici fabrikaya danışın. Size memnuniyetle yardımcı oluruz.

WOMA GmbH

Werthauser Straße 77-79

47226 Duisburg

Almanya

Tel: + 49 2065-304-0

Faks: + 49 2065-304-200

E-posta: [e-mail]

www.woma-group.com

Not

Hızlı yardım alabilmeniz ve iş emrinin doğru şekilde işleme alınması sadece sipariş numarasını ve seri numarasını belirtmeniz halinde mümkündür. Bu iki bilgiyi buraya girmenizi öneririz:

- Sipariş numarası:

- Seri numarası:

1.4 Kullanım kılavuzu ile ilgili resmi bilgiler

Telif hakkı, 2019©

Tüm hakları saklıdır.

Sadece alıntı halinde olsa da yeni baskılar sadece WOMA GmbH firmasının izni alınarak yapılabilir.

1.5 Gösterim şekilleri

1.5.1 Belirtilen sırada işlem talimatları

Uygulanması gereken işlem adımları, numaralanmış veya alfabetik liste halinde gösterilmektedir. Adım sırasına uyulmalıdır.

Örnek:

1. İşlem adımı 1
2. İşlem adımı 2

a Kısmi işlem adımı a

b Kısmi işlem adımı b

1.5.2 Maddelemeler

Maddelemeler ve zorunlu sırası olmayan işlem adımları, maddeli listeler halinde gösterilmektedir.

Örnek:

• Madde 1
• Madde 2

- Alt madde 1

- Alt madde 2

1.6 Ürün öğeleri

Resim A için bkz. Sayfa 2

①Yüksek basınç hortumu bağlantısı
②Baypas bağlantısı
③Huzme borusu / lans borusu yüksek basınç bağlantısı
④Basınç gövdesi
⑤Vücut desteği bağlantısı
⑥Tutamak
⑦Tetik
⑧Tetik emniyeti
⑨Basınç bileziği
⑩Basınç civatası
⑪Huzme borusu / lans borusu için tutamak (aksesuar)
⑫Huzme borusu / lans borusu (aksesuar)
⑬Meme taşıyıcısı / su aleti (aksesuar)
⑭ Baypas hattı (aksesuar)
⑮Adaptör (aksesuar)
⑯Conta (aksesuar)
⑰Hortum bağlantısı (aksesuar)
⑱Sızıntı deliği
⑲Kartuş (basınç muhafazası)
⑳Conta (basınç muhafazası)
②1 Baypas civatası (basınç muhafazası)
②2Yay (basınç muhafazası)

1.7 Teslimatın içeriği

• Ürün
• Kullanım kılavuzu

İçerikte eksiklik olup olmadığını kontrol edin. İçeriğin eksik olması veya taşıma hasarlarının olması halinde, lütfen yetkili satıcınıza başvurun.

1.8 Kısısaltmalar ve tanım

Aşağıda püskürtme tertibatı ile boşaltma tertibatı (yüksek basınç tabancası), huzme borusu / lans borusu ve su aleti bileşenlerinden oluşan teknik tertibat tanımlanmaktadır.

2 G ü v e n l i k

Kullanım kılavuzundaki uyarıların yanı sıra yasa koyucunun belirlediği güvenlik ve kaza önleme yönetmelikleri dikkate alınmalıdır.

2.1 Uyarı talimatları

Uyarı talimatları, dikkate alındıklarında olası yaralanmaları ve maddi hasarlara karşı koruma sağlar.

Bir uyarı talimatı, aşağıdaki öğe ve bilgileri içerir:

Tehlike sembolü

Tehlike sembolü, yaralanmalara karşı uyaran uyarı talimatlarını işaretler.

İşaret sözcüğü

İşaret sözcüğü, tehlike kademesini belirtir.

Tehlikenin kaynağı

Tehlikenin kaynağı, tehlikenin nedenini belirtir.

Dikkate alınmadığında olası sonuçlar

Uyarı talimatı dikkate alınmadığında olası sonuçlar, örn. ezilme, yanma veya başka ağır yaralanmalardır.

Önlemler /Yasaklar

Önlemler /Yasaklar altında tehlikeyi önlemek için uygulan-ması gereken veya tehlikeyi önlemek için yasak olan iş- lemler belirtilmektedir.

2.2 Uyarı talimatlarının gösterimi

ATEHLIKE

Tehlikenin kaynağı

Dikkate alınmadığında olası sonuçlar

Önlemler /Yasaklar

2.2.1 Tehlike kademeleri

TEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

2.3 Uyarıların gösterimi

Not

Ürün kullanımı sırasında güvenliği arttırmak için katkıda bulunan yararlı ve önemli bilgilere veya önerilere yönelik uyarı.

2.4 Personel kalifikasyonu

Personel, ürün kullanımı için gerekli kalifikasyona sahip olmalıdır.

İşletmeci, personelin sorumluluk alanını, yetkisini ve denetimini açık bir şekilde düzenlemelidir.

Eğitim veya bilgilendirme ile personelin bilgi eksikliğini giderin.

2.4.1 İşletme personeli

İşletme personeli, işletmeci tarafından ürünün kullanımı için görevlendirilen ve ürünün kullanımı ve fonksiyonu bakımından yeterli eğitime sahip olan kişilerdir.

İşletme personeli, ürünün fonksiyon şekli ve çalışma şekli konusunda bilgi sahibi olmalı, ortaya çıkan tehlikeleri fark etmeli ve uygun koruyucu önlemleri alarak bu tehlikeleri önlemelidir.

İşletme personeli, tehlikeleri zamanında fark edebilmeli ve öngörülen koruyucu önlemleri alabilmelidir.

İşletme personeli, üründe meydana gelen ve güvenliği etkileyen değişiklikleri derhal işletmeciye bildirmekle yükümlüdür.

2.4.2 Bakım personeli

Bakım personeli, işletmeci tarafından ürünün bakımı ile görevlendirilen kişilerdir. Bakım personeli, eğitim almamış, ancak yağ değişimi, vida bağlantılarının kontrol edilmesi vb. gibi kontrol ve bakım çalışmaları için bilgilendirilmiş personeldir.

Bakım personeli, ürünün fonksiyon şekli ve çalışma şekli konusunda bilgi sahibi olmalı, ortaya çıkan tehlikeleri fark etmeli ve uygun koruyucu önlemleri alarak bu tehlikeleri önlemelidir.

Bakım personeli, üründe meydana gelen ve güvenliği etkileyen değişiklikleri derhal işletmeciye bildirmekle yükümlüdür.

2.4.3 Eğitimli uzman personel

Eğitimli uzman personel, WOMA GmbH tarafından kontrol, bakım ve servis çalışmaları için eğitim almış olan ve eğitimlerde gerekli bilgileri, servis kılavuzu şeklinde alan kişilerdir. Eğitimli uzman personel, ürünün fonksiyon şekli ve çalışma şekli konusunda bilgi sahibidir, ortaya çıkan tehlikeleri fark edebilir ve uygun koruyucu önlemleri alarak bu tehlikeleri önleyebilir.

2.5 Kablolar ve hortum hatları

TEHLIKE

Yüksek basınçlı su huzmeleri, temas halinde tedavisi olmayan, ölüme varan yaralanmalara neden olabilir. Kablo veya hortum hatlarına takılma, dolanma veya yakalanma, yüksek basınçlı su huzmesinde kontrolsüz yön değişikliğine neden olabilir.

- Kablolar ve hortum hatları, ilmek oluşturmamalıdır.

- Kullanılmayan kabloları ve hortum hatlarını çalışma alanından uzaklaştırın.

⚠UYARI

Yüksek basınçlı su huzmesi, basınç altında olan hasarlı hortumdan dışarı çıkabilir ve temas halinde tedavisi olmayan, ölüme varan yaralanmalara neden olabilir.

- Her işletimden önce kabloları ve hortum hatlarını hasarlara ilişkin kontrol edin. Hasarlı kabloları ve hortum hatlarını derhal değiştirin.

- Kalol ve hortum hatlarını veya bunların uzatmalarını üzerinden geçilmişse, ezilmişse, çekilmişse veya buna benzer başka yükler uygulanmışsa kullanmayın. Bu, görünen bir hasar olmadığında da geçerlidir.

- Kabloları ve hortum hatlarını ısıya ve keskin kenarlara karşı koruyun.

- Hortum toplama tertibatları kullanın. Bunlar güvenli bir şekilde sabitlenmelidir.

2.6 Su bağlantısı

⚠UYARI

Yüksek basınçlı su huzmesi, basınç altında olan hortum hatlarından ve vida bağlantılarından dışarı çıkabilir ve temas halinde tedavisi olmayan, ölüme varan yaralanmalara neden olabilir.

- Sadece yüksek basınçlı su huzmesi makinesinin maksimum çalışma basıncı için izin verilen hortum hatları ve aksesuarlar kullanın.

- İşletime almadan önce tüm bağlantı hortumlarının vida bağlantılarını sızdırmazlık bakımından kontrol edin.

- Dişleri hasarlı olan hortum bağlantılarını kullanmayın.

2.7 Kullanım

2.7.1 Çalışma alanı

TEHLIKE

Yüksek basınçlı su huzmeleri, temas halinde tedavisi olmayan, ölüme varan yaralanmalara neden olabilir.

• Yüksek basınçlı su huzmelerini insanların, hayvanların veya elektrikli donanımın üzerine tutmayın.
• Asla yalnız çalışmayın! Güvenlik nedenlerinden dolayı püskürtme tertibatı kullanıldığında, acil durumda yüksek basınçlı su huzmesi makinesini devre dışı bırakan ve gerekirse yardım çağıran ikinci bir kişi mevcut olmalıdır.
• Püskürtme çalışmaları sırasında püskürtme tertibatının 10 metrelik çevresinde işletme personeli dışında kimse bulunmamalıdır.
• Püskürtme tertibatının çalışma alanı ve çalışma ortamı tamamen görülebilmelidir.
• Püskürtme tertibatının çalışma alanını püskürtme çalışmaları sırasında görülür şekilde yetkisiz kişilerin girişine karşı emniyete alın. Uyarı levhaları asın ve bariyerler kurun.
• Püskürtme buharı veya dışan çıkan su nedeniyle zemin, yüzey özelliklerine bağlı olarak kaygan olabilir. Püskürtme çalışmaları sırasında güvenli bir şekilde durmaya dikkat edin.
• Püskürtme buhari, doğrudan görüşü olumsuz etkiler. Yerel şartları dikkate alın ve püskürtme çalışmaları sırasında çevredeki insanlara dikkat edin.
• İskeleler üzerinde püskürtme çalışmaları sırasında işletme personeli düşmeye karşı emniyete alınmalıdır.
• Kapalı mekanlarda (örn. depolar veya otoklavlar) püskürtme çalışmaları sırasında işletme personeli tutucu tertibatlarla (örn. kemerler, halatlar) emniyete alınmalıdır. Ilave olarak yeterli temiz hava beslemesi olmasını sağlayın.
• Püskürtme tertibatının tehlike bölgelerinde (ör. benzin istasyonları) kullanımı sırasında ilgili güvenlik kurallarını dikkate alın.
• Püskürtme tertibatının patlama tehlikesi bulunan alanlarda kullanılması yasaktır.

2.7.2 Kul Ianım ile ilgili genel bilgiler

TEHLIKE

Yüksek basınçlı su huzmeleri, kurallara uygun olmayan kullanımda tehlikeli olabilir temas halinde tedavisi olmayan, ölüme varan yaralanmalara neden olabilir.

• 750 mm'den kısa olan püskürtme tertibatları kullanmayın (tetik ve meme arasında ölçüm). Kısa huzme borularında, bir el yanlışlıkla yüksek basınçlı su huzmesine temas edebileceğinden yaralanma tehlikesi söz konusudur.
• Ürünü amaca uygun şekilde kullanın (bkz. Bölüm 3 Amaca uygun kullanım).
• Kullanımdan önce ürünü ve çalışma tertibatlarını kurallara uygun durumda olup olmadıklarına dair ve işletim güvenliği bakımından kontrol edin (bkz. Bölüm 6 İşletime alma). Hasarlı püskürtme tertibatını kullanmayın.
• Ürünün tetiğini asla kilitlemeyin.

• Yüksek basınçlı su huzmesinin çarpması sonucu işlenen yüzeyden partiküller veya daha büyük parçalar çözülür. Bunlar çok fazla hızlandırılır ve işletme personeli için tehlike oluşturabilir. Öngörülen kişisel koruyucu donanımı kullanın.

• Yüksek basınçlı su huzmesi makinesini ve püskürtme tertibatını yorgunsanız, sağlığınız iyi değilse veya alkol ya da ilaç etkisi altında kullanmayın.

• Asla çözücü madde içeren sıvılar veya inceltilmemiş asitler ve çözücü maddeler kullanmayın. Bunların arasında ör. benzin, boya inceltici veya ısıtma yağı bulunur. Püskürtme buharı yüksek derecede yanıcı, patlayıcı ve zehirlidir.
• Asbestli malzemeler veya sağlığa zararlı maddeler içeren diğer malzemeler püskürtülmemelidir.

2.7.3 Sıcaklık

⚠UYARI

Dışarı çıkan yüksek basınçlı su, yanmalara veya haşlanmalara neden olabilir.

• Kişisel koruyucu donanım kullanın.
• Sıcak ⑧ kullanıldığında, püskürtme tertibatının sıcak yüzeylerine dokunmayın.
• Emniyet için bir tutamak monte edin (bkz. WOMA ürün programı).
• Püskürtme tertibatlarını sıcak su işletiminden sonra soğumaya bırakın veya püskürtme tertibatını soğuk su işletiminde yıkayın.
• Yüksek basınçlı suyun dinlenmesi sonucu soğuk su işletiminde sıvı ısınabilir. Püskürtme tertibatının sıcak yüzeylerine dokunmayın.

2.7.4 Gürültü

⚠UYARI

Yüksek basınçlı su huzmesinin memeden yüksek çıkış hızı nedeniyle yüksek ses seviyeleri oluşur ve bunlar da doğrudan çevrede rahatsızlığa veya kulaklarda sorunlara (örn. kulak çınlaması (tinitus)) neden olabilir. Sürekli yüksek ses seviyeleri, işitme kaybına neden olabilir.

• Öngörülen kişisel koruyucu donanımı kullanın.
• Yayılan yüksek ses seviyesi, sözlü iletişimi veya akustik uyarı sinyallerinin algılanmasını önemli ölçüde etkileyebilir veya imkansız hale getirebilir. Asla yalnız çalışmayın. Çalışma alanının dışında ikinci bir kişi bulunmalıdır.

2.7.5 Geri tepme kuvvetleri

⚠UYARI

Püskürtme çalışmaları sırasında meydana gelen geri tepme kuvvetleri nedeniyle düşme tehlikesi.

• Güvenli bir şekilde durun. Merdivenler üzerinde çalışmayın.
• Püskürtme tertibatını iki elinizle öngörülen tutamaklardan sıkıca tutun.
• Mınuel püskürtme çalışmaları için geri tepme kuvveti, boyuna eksende 250 N değerini aşmayacak bir meme çapı seçin. Geri tepme kuvvetinin 150 N değerini aşması durumunda püskürtme tertibatı bir vücut desteği (bkz. WOMA ürün programı) ile donatılmalıdır.
• Bir yüksek basınçlı su huzmesi makinesinde birden fazla püskürtme tertibatı aynı anda işletildiğinde, değişen geri tepme kuvvetlerine dikkat edin. Bir püskürtme tertibatı açıldığında veya kapandığında, diğer püskürtme tertibatlarında meydana gelen geri tepme kuvvetleri ani bir şekilde %15'ten fazla değişmemelidir.

Not

Meydana gelen geri tepme kuvvetleri için WOMA GmbH (bkz. Bölüm 1.3 Servis) üzerinden talep edebileceğiniz, kullanılan memeler için geçerli WOMA ürün veri formlarına bakınız.

2.7.6 Titreşimler

TEDBIR

Kullanılan püskürtme tertibatına bağlı olarak 2,5 m/s² değerinin üstünde el-kol hızlanma değerleri oluşur. Uzun kullanım süresi, ellerde titreşime bağlı olarak kan dolaşımı sorunlarına neden olabilir.

Birden fazla etki faktörü olduğundan genel olarak geçerli olan bir maksimum kullanım süresi belirlenemez:

• Kötü kan dolaşımı nedeniyle kişisel kabiliyet (septomlar arasında sık sık soğuk parmaklar, parmaklarda karıncalanma vs. yer alır).
• Düşük ortam sıcaklığı. Elleri korumak için sıcak tutan eldivenler kullanın.
• Çok sıkı tutmak kan dolaşımını kötüleştirir.
• Ara vermeden çalışmak, titreşime bağlı kan dolaşımı rahatsızlıkları etkisini arttırır.

Not

Püskürtme tertibatı düzenli olarak uzun süre kullanıldığında ve ilgili semptomlar tekrar tekrar görüldüğünde bir doktora başvurmanızı öneririz.

2.8 Kişisel koruyucu donanım

⚠UYARI

Yanlış veya eksik koruyucu donanım nedeniyle yaralanma tehlikesi

• İşletme personeli, yüksek basınçlı su huzmesi makine-leri ile kullanım için özel olarak tasarlanmış olan koruyucu giysiler giymelidir. Dyneema fiberden üretilmiş olan CE sertifikalı koruyucu giysiler, 3000 bar / 43511 psi değerine kadar sabit veya dönen meme kullanımında test edilmiş koruma sağlar.
• Çalışmalar sırasında ve çalışma alanının yakınında durulacaksa, aşağıdaki koruyucu giysiler eksiksiz olarak kullanılmalıdır:
• Koruyucu maskeli baret
• Koruyucu gözlük
• Kulak tıkacı
• Koruyucu eldiven
• Koruyucu ceket, göğüslüklü koruyucu pantolon
• Ayak orta kısmı takviyeli özel emniyet çizmesi

2.9 Emniyet düzenleri

Emniyet düzenleri işletme personelinin korunması için kullanılır ve değiştirilmemeli veya atlanmamalıdır.

Ürün bir tetik emniyeti ile donatılmış olduğundan tetiğin yanlışlıkta tetiklenmesi önlenir.

- Tetiği asla kilitlemeyin.

- Tetik emniyetini bloke etmeyin veya değiştirmeyin.

3 Amaca uygun kullanım

Ürün, WOMA GmbH firmasının izin verilen 1100 bar basıncına kadar çalıştırılabilen Woma GmbH'nin elle kullanılan püskürtme ekipmanını çalıştırmak için kullanılır.

Bir yüksek basınçlı su huzmesi makinesi, huzme borusu / lans borusu ve bir su aleti ile birlikte ürün, yüksek basınç altında olan bir sıvıyı hedef odaklı bir şekilde bir yüzey üzerine uygulamak için kullanılır; bu şekilde farklı yüzeyler ve çelik, beton vb. gibi malzemeler kaldırılır, temizlenir vb. Bu, WOMA GmbH firmasının birçok farklı su aleti ile gerçekleştirilebilir.

Ürün sadece WOMA Su Kalitesi Yönetmeliği uyarınca olan su ile çalıştırılmalıdır (bkz. Bölüm 12.1 Su Kalitesi Yönetmeliği). Sıvı için izin verilen maksimum hacim akımı 45 l/dak.

Her kullanımdan önce ürünün emniyet düzenlerini kontrol edin (bkz. Bölüm 6 İşletime alma).

Amaca uygun kullanıma WOMA GmbH firmasının sadece orijinal yedek parçalarının kullanılması da dahildir.

Amaca uygun kullanım altında belirtilen kullanım şekillerinden farklı veya bunların ötesinde olan kullanım, amaca uygun değildir.

Güvenlik ve uyarı bilgilerini dikkate alın.

3.1 Öngörülebilir yanlış kullanım

Ürün bir tetik emniyeti ile donatılmıştır. Böylece tetiğin yanlışlıkla tetiklenmesi önlenir.

• Tetiği asla kilitlemeyin.
• Tetik emniyetini bloke etmeyin veya değiştirmeyin.
• 750 mm'den kısa olan püskürtme tertibatları kullanmayın (tetik ve meme arasında ölçüm).
• Püskürtme tertibatını yüksek basınçlı su huzmesi makinesini temizlemek veya kirleri ya da yapılan kirleri (örn. çimento fırını temizliğinde) mekanik olarak yumuşatmak için kullanmayın.
• Püskürtme tertibatını kol (manivela) olarak kullanmayın.
• Püskürtme çalışmaları için asla çözücü madde içeren sıvılar veya inceltilmemiş asitler ve çözücü maddeler kullanmayın. Bunların arasında örn. benzin, boya inceltici veya ısıtma yağı bulunur. Püskürtme buharı yüksek derecede yanıcı, patlayıcı ve zehirlidir.

- Asbestli malzemeler veya sağlığa zararlı maddeler içeren diğer malzemeler püskürtülmemelidir.

4 Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.
Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

5 M o n t a j

5.1 Güvenlik bilgileri

⚠UYARI

Yüksek basınçlı su huzmesinden kaynaklanan yaralanma tehlikesi

Yüksek basınçlı su huzmesi, basınç altında olan yüksek basınçlı su huzmesi makinesinden çıkabilir.

Ürünü monte etmeden önce yüksek basınçlı su huzmesi makinesini kapatın ve yeniden çalıştırılmaya karşı emniyete alın.

Yüksek basınçlı su huzmesi makinesinin tüm bileşenlerinin basınçsız durumda olduğundan emin olun.

DIKKAT

Kurallara aykırı montaj

Hasarlı ve kirli yapı parçaları ile kurallara aykırı montaj yapıldığında, üründe hatalı fonksiyonlar ve hasarlar söz konusu olabilir.

Montajdan önce ürün öğelerini gözle kontrol edin.

Tüm dişler temiz ve hasarsız olmalıdır.

Birleştirilen yapı parçalarının sızdırmazlık yüzeylerinde çizik veya yarık olmamalıdır.

5.2 Huzme borunun / Ians borusunun monte edilmesi

1. Basınç civatasını basınç muhafazasından çözün ve basınç bileziği ile birlikte çıkartın (bkz. Sayfa 2'deki resim).
2. Basınç civatasını huzme borusunun / lans borusunun üzerine itin.
3. Montajdan önce tüm dişlerin üzerine diş montaj macunu sürün (bkz. Bölüm 12.2 Tüketim malzemeleri).
4. Basınç bileziğini (soldan dişli), 1-2 dişli görünene dek vidalayın.
5. Huzme borusunu / lans borusunu basınç civatası ile basınç muhafazasının içine itin.
6. Basınç civatasını, basınç muhafazasına vidalayın ve (SW 30) 160 Nm torkla sıkın.
7. Yüzey temizliği yapıldığında (örn. beton işleme), gerekirse püskürtme korumasını (bkz. Bölüm 13 Aksesuarlar) huzme borusuna / lans borusuna monte edin.
8. Meme taşıyıcısını veya diğer su aletlerini huzme borusuna / lans borusuna vidalayın ve aksi belirtilmedikçe 100 Nm torkla sıkın.

Su aletlerinin temel özellikleri

• WOMA GmbH firmasının manuel püskürtme tertibatlarında kullanılan su aletlerinde (örn. memeler, turbo meme, Orbimaster, Speedy) birden fazla meme çıkış deliği olabilir. Bunlar nokta veya düz kumlama memesi olarak tasarlanmış olabilir. Motorla tahrik edilen veya eğimli duran memeler ile kendiliğinden dönüş mümkündür (bkz. WOMA ürün programı).
• Su aletleri, püskürtme tertibatının kullanım imkanlarını genişletir. Ayrıntılı bilgileri WOMA yetkili satıcınızdan alabilirsiniz.

5.3 Baypas hattının monte edilmesi

1. Montajdan önce tüm dişlerin üzerine diş montaj macunu sürün (bkz. Bölüm 12.2 Tüketim malzemeleri).
2. Baypas borusunu veya baypas hortum bağlantısını, basınç muhafazasına vidalayın (SW 32) ve baypas bağlantısında 100 Nm torkla sıkın (bkz. Sayfa 2'deki resim).

5.4 Hortum bağlantısını monte etme

(Bkz. Sayfa 2'deki resim)

Not

Sadece maksimum çalışma basıncı için izin verilen hortum hatlarının kullanılmasına dikkat edin.

1. Montajdan önce tüm dişlerin üzerine diş montaj macunu sürün (bkz. Bölüm 12.2 Tüketim malzemeleri).
2. Adaptörü (Malzeme numarası 9.918-624.0) basınç mu-hafazasına vidalayın ve 130 Nm torkla sıkın.
3. Contayı (O-ring) adaptöre takın.
4. Hortum bağlantısını adaptöre vidalayın ve 130 Nm torkla sıkın.
5. Yüksek basınçlı su huzmesi makinesini uygun bir yüksek basınç hortumu üzerinden emniyetli püskürtme tertibatına bağlayın.

6 İşletime alma

6.1 Güvenlik bilgileri

ATEHLIKE

Yüksek basınçlı su huzmesinden kaynaklanan yaralanma tehlikesi

Yüksek basınçlı su huzmeleri, temas halinde tedavisi olmayan, ölüme varan yaralanmalara neden olabilir. Yüksek basınçlı su huzmelerini insanların, hayvanların veya elektrikli donanımın üzerine tutmayın.

Kullanımdan önce ürünün kurallara uygun şekilde monte edildiğinden emin olun (bkz. Bölüm 5 Montaj).

Olası tehlikeler nedeniyle (örn. geri tepme, su huzmesinin kesme etkisi vs.) ürünü sadece amaca uygun kullanın (bkz. Bölüm 3 Amaca uygun kullanım).

Kullanım sadece bu konuda eğitim almış ve tehlikeler konusunda bilgilendirilmiş olan işletme personeli tarafından gerçekleştirilebilir (bkz. Bölüm 2.4 Personel kalifikasyonu). Püskürtme çalışmaları sırasında öngörülen kişisel koruyucu donanımı kullanın (bkz. Bölüm 2.8 Kişisel koruyucu donanım).

Not

Ürünün 0 °C'nin altındaki sıcaklıklarda çalıştırmayın.

6.2 Yüksek basınçlı su huzmesi makinesi açılmadan önce

Ürün, kurallara uygun şekilde monte edildi ve yüksek basınçlı su huzmesi makinesine bağlandı. Yüksek basınçlı su huzmesi makinesi devrede değil.

Yüksek su basıncı açılmadan önce her seferinde, yani giriş basıncı ile basınçlandırılmış dik duran yüksek basınç pompasında, aşağıdaki adımları uygulayın:

1. Yüksek basınçlı su huzmesi makinesinin tamamını, filtre ve yüksek basınçlı pompada bulunan hava boşaltma hortumundan boşaltın.
2. Yüksek basınçlı hortum ve ürün de dahil olmak üzere, yüksek basınçlı su huzmesi makinesini, basınçsız bir şekilde temiz su ile yıkayın.
3. Su çıkışındaki baypas hattını kontrol edin. Ürün çalıştırılmadığı sürece, bypass hattından su çık- malıdır.
4. Tetiğin ve tetik emniyetinin düzgün ve pürüzsüz bir şekilde çalıştığını kontrol edin.

Tetik kolu, çalıştırıldıktan sonra otomatik olarak çıkış pozisyonuna geri dönmeli ve tetik emniyetine oturmalıdır. Tetik kolunun çalıştırılması, ancak tetik emniyeti tekrar çalıştırıldığında mümkün olmalıdır.

1. Ürün durumunun teslimat durumuyla farklı olup olmadığıni kontrol edin.

Herhangi bir şey örneğin, basınç noktasının konumu, değişmiş mi? Tetik kolu çalıştırıldı durumundan Tetik kolu çalıştırılmadı durumuna bir değişim söz konusu olduğunda, baypas hattındaki suyun hacimsel debisi derhal çıkmalıdır.

Not

Testler başarısız olursa, ürünü kullanmayın. Bu durumda, emniyet muayenesi gerçekleştirin (bkz. Bölüm 9.4 Bakım).

6.3 Püskürtme çalışmalarına başlamadan önce

Ürün, kurallara uygun şekilde monte edildi ve yüksek basınçlı su huzmesi makinesine bağlandı.

Yüksek basınçlı su huzmesi makinesi devrede.

Not

Yüksek basınçlı su huzmesi makinesi açıkken ürün devreye alınmadığı sürece baypas hattından basınçsız püskürtme sıvısı akar.

Yüksek basınçlı su fonksiyonlu ürün ile çalışmaya başlamadan önce, aşağıdaki kontrolleri uygulayın:

1. Su çıkışındaki baypas hattını kontrol edin.

Ürün çalıştırılmadığı sürece, bypass hattından su çıkmalıdır.

1. Ürünü, birden fazla kez yüksek basınç altında ve güvenli bir alanda çalıştırarak baypastaki ve sızıntı deliklerindeki valflerin sızdırmazlığını kontrol edin.

2. Tetiğin ve tetik emniyetinin düzgün ve pürüzsüz bir şekilde çalıştığını kontrol edin.

Tetik kolu, çalıştırıldıktan sonra otomatik olarak çıkış pozisyonuna geri dönmeli ve tetik emniyetine oturmalıdır. Tetik kolunun çalıştırılması, ancak tetik emniyeti tekrar çalıştırıldığında mümkün olmalıdır.

1. Yüksek basınçlı su huzmesi makinesinin, planlanan çalışma basıncına ulaşıp ulaşmadığını bir gözlemcinin yardımıyla kontrol edin.

Not

Testler başarısız olursa veya bir anormallik ya da beklenmeyen bir durum ortaya çıkarsa, ürünü kullanmayın. Bu durumda, emniyet muayenesi gerçekleştirin (bkz. Bölüm 9.4 Bakım).

6.4 Ürünü işletme alma

Ürün, kurallara uygun şekilde monte edildi ve yüksek basınçlı su huzmesi makinesine bağlandı.

Yüksek basınçlı su huzmesi makinesi devrede.

Ürünün kontrolü Bölüm 6.2 Yüksek basınçlı su huzmesi makinesi açılmadan önce ve Bölüm 6.3 Püskürtme çalışmalarına başlamadan önce uyarınca yapılmalıdır.

Not

Yüksek basınçlı su huzmesi makinesi açıkken ürün devreye alınmadığı sürece baypas hattından basınçsız püskürtme sıvısı akar.

1. Tetik emniyetine basın. Bunun için tetik emniyetini aşağı bastırın.

2. Tetiğe basın.

Tetiğe basıldığında baypas hattı kapatılır ve püskürtme sı- visı, basınç altında su aletinin memesinden çıkar.

Not

Çıkan yüksek basınçlı su nedeniyle korozyona karşı dayanıklı olmayan malzemeler korozyona uğrayabilir.

7 Devre dışı bırakma

7.1 Güvenlik bilgileri

ATEHLIKE

Yüksek basınçlı su huzmesinden kaynaklanan yaralanma tehlikesi

Yüksek basınçlı su huzmesi, basınç altında olan yüksek basınçlı su huzmesi makinesinden çıkabilir.

Ürün kullanım dışına alındıktan sonra yüksek basınçlı su huzmesi makinesinin tüm bileşenlerinin basınçsız durumda olduğundan emin olun.

TEDBIR

Sıcak yüzeyler

Ürünün yüzeyleri ile temas sonucu yanma veya haşlanma meydana gelebilir.

Kişisel koruyucu donanım kullanın.

Sıcak su kullandıktan sonra ürün öğelerine dokunmayın.

Ürünü sıcak su işletiminden sonra soğumaya bırakın veya ürünü soğuk su işletiminde yıkayın.

7.2 Ürünü devre dışı bırakma

Not

Yüksek basınçlı su huzmesi makinesi açıkken ürün devreye alınmadığı sürece baypas hattından basınçsız püskürtme sıvısı akar.

1. Tetiği bırakın. Tetik otomatik olarak tetik emniyetine oturur.

2. Tetiğe basarak tetik emniyetinin doğru oturup oturmadığını kontrol edin.

3. Yüksek basınçlı su huzmesi makinesini kapatın ve yeni- den çalıştırılmaya karşı emniyete alın.

4. Yüksek basınç sistemi basınçsız hale getirilmelidir. Bunun için artık basınç tamamen boşaltılmalıdır.

5. Tüm besleme hatlarını sıralamanın tersine üründen ayırın (bkz. Bölüm 5 Montaj).

8 Depolama

Ürün ve aksi belirtilmedikçe diğer tüm su aletleri için aşağıdaki gerçerlidir:

• İşletim sona erdikten sonra temizleyin.
• Dona karşı korumalı bir mekanda depolayın.
• Kalıcı olarak depolanacaksa basınçlı hava ile temizleyin ve uygun bir saklama maddesi ile korumaya alın.

9 Bakım ve koruyucu bakım

9.1 Güvenlik bilgileri

ATEHLIKE

Yüksek basınçlı su huzmesinden kaynaklanan yaralanma tehlikesi

Yüksek basınçlı su huzmesi, basınç altında olan yüksek basınçlı su huzmesi makinesinden çıkabilir.

Tüm çalışmalardan önce yüksek basınçlı su huzmesi makinesini kapatın ve yeniden çalıştırılmaya karşı emniyete alın.

Yüksek basınçlı su huzmesi makinesinin tüm bileşenlerinin basınçsız durumda olduğundan emin olun.

⚠UYARI

Kurallara aykırı koruyucu bakım

Yabancı parçaların kullanımı, yüksek basınçlı su huzmesi makinesinin fonksiyonunu ve güvenliğini olumsuz etkileyebilir.

Sadece WOMA GmbH orijinal yedek parçalarını kullanın. WOMA'nın ürün programında ürünün kullanım ömrü için özel uyarlanmış olan yedek parça setleri bulunmaktadır. Ayrıntılı bilgileri WOMA yetkili satıcınızdan alabilirsiniz.

Yabancı parçaların kullanılması yasaktır. Yabancı parçalar çoğu zaman spesifikasyonları ve talepleri yerine getirmez. Yabancı parçalar beraberinde personel ve ürün için yüksek bir risk getirir. Fonksiyon ve güvenlik olumsuz etkilenebilir.

9.2 Bakım ve temizlik

Not

Temizleme maddeleri kullanımında üreticinin güvenlik veri formlarını dikkate alın.

● Gerektiğinde üründe genel temizlik gerçekleştirin.

9.3 Kontrol

İşletme personeli, ürünün günlük kontrolünü ve göz kontrolünü gerçekleştirilir.

9.3.1 Günlük kontrol

- Ürünün günlük kontrolünü gerçekleştirilir (bkz. Bölüm 6.2 Yüksek basınçlı su huzmesi makinesi açılmadan önce ve Bölüm 6.3 Püskürtme çalışmalarına başlamadan önce).

9.3.2 Gözle kontrol

- Günlük kontrolden bağımsız olarak, püskürtme tertibatının tüm bileşenlerini gözle kontrol edin.

Teslimat durumundan sapmalar tespit ederseniz, ürünü kullanmayın. Bu durumda, emniyet muayenesi gerçekleştirin.

9.4 Bakım

9.4.1 Emniyet muayenesi

Emniyet muayenesi ve bakım çalışmaları, sadece WOMA GmbH firmasının servis personeli veya eğitimli uzman personel (bkz. Bölüm 2.4 Personel kalifikasyonu) tarafından gerçekleştirilebilir.

- 12 ayda bir, ürünün kurallara uygun durumda olup olmadığınt kontrol ettirin.

9.4.2 Kartuşun değiştirilmesi

Püskürtme tertibatı devredeyken ilave olarak baypas hattından ve / veya ürünün boşaltma deliklerinden su çıkarsa, basınç muhafazasındaki kartuş değiştirilmelidir.

Önceden monte edilmiş bir kartuş (malzeme numarası 9.919-046.0) eğitim almamış personel tarafından aşağıdaki gibi değiştirilebilir.

DIKKAT

Kurallara aykırı montaj

Hasarlı ve kirli yapı parçaları ile kurallara aykırı montaj yapıldığında, üründe hatalı fonksiyonlar ve hasarlar söz konusu olabilir.

Montajdan önce püskürtme tertibatının tüm bileşenlerini gözle kontrol edin.

Tüm dişler temiz ve hasarsız olmalıdır.

Birleştirilen yapı parçalarının sızdırmazlık yüzeylerinde çizik veya yarık olmamalıdır.

Önceden monte edilmemiş bir kartuş sadece eğitimli uzman personel tarafından değiştirilebilir.

(bkz. Sayfa 2'deki resim)

1. Baypas civatasını basınç muhafazasından çözün ve kartuşla birlikte çıkartın.
2. Yayı, basınç muhafazasından alın ve yeni bir yay ile değiştirin.
3. Baypas civatasını kartuştan ayırın.
4. Contayı (O-ring) baypas civatasının oyuğundan çıkar- tin.
5. Yeni contayı (O-ring) oyuğa takın.
6. Baypas civatasını önceden monte edilmiş kartuşa (malzeme numarası 9.919-046.0) doğru biçimde yerleştirin.
7. Baypas civatası dişlerine montajdan önce diş montaj macunu sürün (bkz. Bölüm 12.2 Tüketim malzemeleri).
8. Kartuşun yerleştirme noktalarına Anti-Seize montaj macunu sürün (bkz. Bölüm 12.2 Tüketim malzemeleri).
9. Baypas civatasını kartuş ile birlikte basınç muhafazası na 100 Nm torkla vidalayın.

10 Arıza durumunda yardım

10.1 Güvenlik bilgileri

Güvenlik nedenlerinden dolayı arızalar sadece WOMA GmbH firmasının servis personeli veya eğitimli uzman personel tarafından giderilebilir.

11 Teknik bilgiler

Malzeme numarası 9.918-187.0
Çalışma basıncı maks. bar 1500
Akışkan basıncı maks. °C 95
Debi miktarı maks.	l/min	45
Vücut desteği olmadan geri tepme kuvveti	N	150
Vücut desteği ile geri tepme kuvveti N		250
Ağırlık (ek donanım parçaları olma-dan) yakl.	kg	3,3
Huzme borusuz uzunluk yakl.	mm	340
Yükseklik yakl.	mm	200
Genişlik yakl.	mm	50
Hortum bağlantısı için bağlantı	M22x1,5-24°DKO
Yüksek basınç hortumu bağlantısı	9/16"-18 UNF-LH M24x1,5-24°DKO
Huzme borusu / lans borusu bağlantısı	9/16"-18 UNF-LH
Baypas bağlantısı		G 3/8"
Kumanda	mekanik - baypas

Teknik değişiklik hakkı saklıdır.

12 Ek

12.1 Su Kalitesi Yönetmeliği

Gerekli su kalitesi için sınır değerler, WOMA GmbH (bkz. Bölüm 1.3 Servis) üzerinden talep edilebilen WOMA Su Kalitesi Yönetmeliği'nden bir alındıdır.

Katı madde oranı maks.	200 mg/l
Toplam su sertliği	1 - 20 °H
CaO	10 - 200 mg/l
CaCO_3	18 - 357 mg/l
Kalsiyum sertliği	0,89 - 3,39 mmol/l
pH değeri	6,5 - 9,5
Baz kapasitesi (pH 8,2)	0 - 0,25 mmol/l
Tüm çözülmüş maddelerin oranı	10 - 75 mg/l
İletkenlik değeri	100 - 1000 μS/cm
Klorit (örn. NaCl)	< 100 mg/l
Demir (Fe)	< 0,2 mg/l
Florür (F)	< 0,15 mg/l
Serbest klor (Cl)	< 1 mg/l
Bakır (Cu)	< 2 mg/l
Manganez (Mn)	< 0,05 mg/l
Fosfat ( H_3PO_4 )	< 50 mg/l
Silikat ( Si_xO_y )	< 20 mg/l
Sülfat ( SO_4 )	< 100 mg/l

12.2 Tüketim malzemeleri

Tanım	Kap	Malzeme nu-marası
Diş montaj macunu	500 g	9.892-362.0
Diş montaj macunu	207 g	9.740-194.0
Anti-Seize montaj macunu	450 g	9.892-352.0
Anti-Seize montaj macunu	85 g	9.740-195.0

13 Aksesuarlar

Aşağıdaki aksesuarlar, püskürtme tertibatının çeşitli kullanım alanları için örnek olarak kombine edilmiştir. Ayrıntılı bilgileri WOMA yetkili satıcınızdan alabilirsiniz.

Yapılandırmanıza bağlı olarak malzeme numaraları farklı olabilir. Ayrıntılı bilgiler için bkz. WOMA ürün programı.

13.1 Örnek yapılandırma

	Aksesuarlar	Varyasyon	Malzeme numarası
1	Vücut desteği		9.918-752.0
2	Baypas hattı	500 mm uzunluk	9.918-623.0
3	Tutamak*		6.025-300.0
4	Lans borusu 1500 bar	300 - 7000 mm uzunluk	bkz. WOMA ürün programı
	Lans borusu 3000 bar	300 - 6000 mm uzunluk	bkz. WOMA ürün programı
5	Püskürtme koruması		9.871-040.0
6	Meme taşıyıcısı / enjektör tutucusu	50 - 76 mm uzunluk	9.872-008.0, 9.872-183.0, 9.873-090.0, 9.878-291.0
7	Orbimaster		bkz. WOMA ürün programı
8	Turbo meme		bkz. WOMA ürün programı
9	Speedy		bkz. WOMA ürün programı
10	Tutamak		9.871-675.0
11	Baypas hortumu	1500 mm uzunluk	9.887-970.0
12	Baypas hortum bağlantısı	Redüksiyon 3/8 üzerine 3/4"	9.897-958.0
13	Adaptör	1500 bar	9.918-624.0
14	Döner hortum bağlantısı	1500 bar	9.872-437.0
15	Hortum bağlantısı	1500 bar	9.871-969.0
16	Döner hortum bağlantısı	3000 bar	9.872-640.0
17	Hortum bağlantısı	3000 bar	9.872-023.0

*) sadece baypas hortumunda mantıklıdır

Содержание
