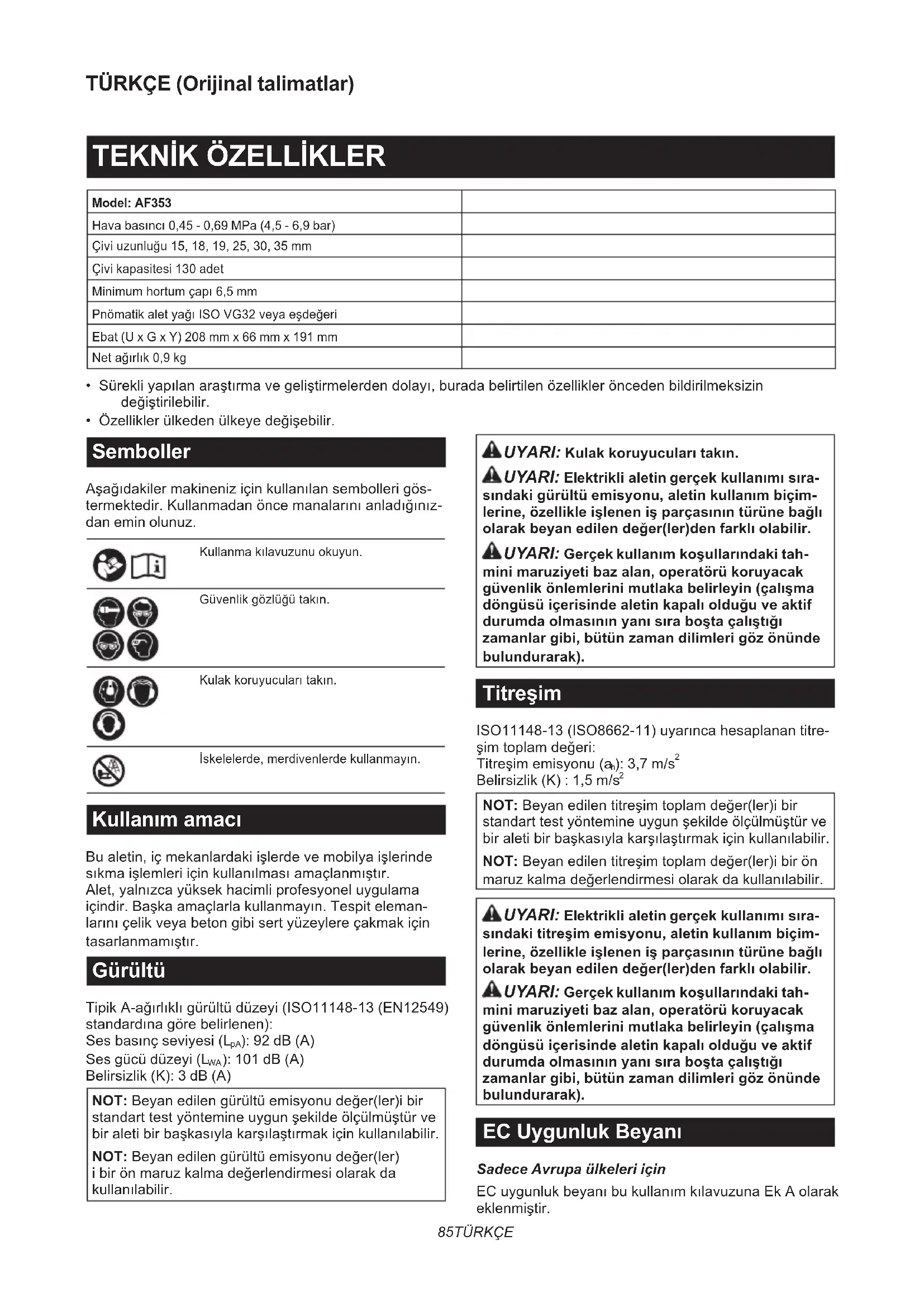

KULLANIM KILAVUZU AF353 MAKITA

Model: AF353
Hava basıncı 0,45 - 0,69 MPa (4,5 - 6,9 bar)
Çivi uzunluğu 15, 18, 19, 25, 30, 35 mm
Çivi kapasitesi 130 adet
Minimum hortum çapı 6,5 mm
Pnömatik alet yağı ISO VG32 veya eşdeğeri
Ebat (U x G x Y) 208 mm x 66 mm x 191 mm
Net ağırlık 0,9 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.

Semboller

Aşağıdakiler makineniz için kullanılan sembolleri göstermektedir. Kullanmadan önce manalarını anladığınızdan emin olunuz.

Kullanma kılavuzunu okuyun.

Güvenlik gözlüğü takın.

Kulak koruyucuları takın.

Iskelelerde, merdivenlerde kullanmayın.

Kullanım amacı

Bu aletin, iç mekanlardaki işlerde ve mobilya işlerinde sıkma işlemleri için kullanılması amaçlanmıştır. Alet, yalnızca yüksek hacimli profesyonel uygulama içindir. Başka amaçlarla kullanmayın. Tespit elemanlarını çelik veya beton gibi sert yüzeylere çakmak için tasarlanmamıştır.

Gürültü

Tipik A-ağırlıklı gürültü düzeyi (ISO11148-13 (EN12549) standardına göre belirlenen):

Ses basınç seviyesi (LpA): 92 dB (A)

Ses gücü düzeyi ( L_WA ): 101 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

⚠️UYARI: Kulak koruyucuları takın.

⚠️UYARI: Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

⚠️UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Titreşim

ISO11148-13 (ISO8662-11) uyarınca hesaplanan titreşim toplam değeri:

Titreşim emisyonu (aₙ): 3,7 m/s²

Belirsizlik (K) : 1,5 m/s²

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

⚠️UYARI: Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

⚠️UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

EC Uygunluk Beyani

Sadece Avrupa ülkeleri için

EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.

GÜVENLİK UYARILARI

Pnömatik çivi/zımba tabancası güvenlik uyarıları

⚠UYARI: Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarı ve talimatlara uyulmaması ciddi yaralanmalara, elektrik çarpması ve/veya yangına neden olabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Kişisel güvenlik ve aletin doğru çalıştırılması ve bakımı için, aleti kullanmadan önce bu kullanım kılavuzunu okuyun.

Genel güvenlik

1. Bu aletin kullanım amacı dışındaki işler için kullanılması yasaktır. Sürekli temasla etkinleştirme ya da temasla etkinleştirme moduyla kullanılabilen tespit elemanı vidalama aletleri sadece üretim uygulamasında kullanılmalıdır.
2. Aleti kullanmadığınız zaman ve bir çalışma alanından başka bir alana geçerken parmaklarını zı tetikten uzak tutun.

3. Çeşitli tehlikeler. Aletin bağlantısını yapmadan ya da bağlantısını kesmeden, yüklemeden, çalıştırmadan, bakım yapmadan ya da akse-suarlarını değiştirmeden ve alet yakınında çalışmadan önce güvenlik talimatlarını okuyup anlamalısınız. Bunun yapılmaması ciddi fizik-sel yaralanmalara neden olabilir.

4. Eller ve ayaklar gibi tüm organları aletin atış yönünden uzak tutun ve tespit elemanının iş parçasını bedenin kısımlarına girmesine neden olmadığından emin olun.

5. Aleti kullanırken, tespit elemanı sekebilir ve yaralanmaya sebep olabilir.

6. Aleti sıkıca kavrayın ve geri tepmeye karşı hazırlıklı olun.

7. Tespit elemanı vidalama aletini sadece teknik yeteneğe sahip operatör kullanmalıdır.

8. Tespit elemanı vidalama aletinde değişiklik yapmayın. Değişiklik yapmak güvenlik tedbirlerinin etkinliğini azaltabilir ve operatör ve/veya yakındakiler için riskleri artırabilir.

9. Kullanım kılavuzunu atmayın.

10. Alet hasarlı ise aleti kullanmayın.

11. Tespit elemanlarını tutarken, özellikle de yükleme ve boşaltma sırasında, dikkatli olun, çünkü tespit elemanlarında yaralanmaya sebep olabilecek keskin noktalar bulunur.

12. Kullanmadan önce aleti kırık, yanlış bağlanmış ya da aşınmış parçalara karşı daima kontrol edin.

13. Fazla ileriye uzanmaya çalışmayın. Sadece güvenli çalışma alanlarında kullanın. Her zaman yere sağlam basın ve dengenizi koruyun.

14. Civardaki kişileri uzağınızda tutun (insanların gelip geçme ihtimalinin yüksek olduğu yerlerde çalışırken). Çalışma alanınızı net bir şekilde işaretleyin.

15. Aleti asla kendinize ya da başkalarına doğrultmayın.

16. Aleti tutarken, çalışma alanı ya da konum değiştirirken veya yürürken parmağınızı tetiğin üstünde tutmayın; çünkü parmağın tetik üzerinde tutulması istenmeyen çalışmaya neden olabilir. Etkinleştirme modu seçilebilir olan aletlerde, doğru modun seçili olduğundan emin olmak için kullanmadan önce daima aleti kontrol edin.

17. Sadece, tetiği ve diğer ayar cihazlarını yeterli bir şekilde hissedip güvenli bir şekilde kullan- manızı sağlayacak türde eldivenler kullanım.
18. Aleti bırakırken düz bir yüzeye yerleştirin. Aletle birlikte sağlanan kancayı kullanıyorsanız aleti sağlam bir şekilde düz bir yere kancayla asın.
19. Alkollüyken, uyusturucu ya da benzeri bir maddenin etkisindeyken çalışmayın.

Fırlama ile ilişkili tehlikeler

1. Tespit elemanları boşaltılırken, ayarlama yapılırken, sıkışıklıklar giderilirken veya akse-suarlar değiştirilirken, tespit elemanı vidalama aletinin bağlantısı kesilmelidir.
2. Çalışma sırasında, tespit elemanlarının malzemeye doğru bir şekilde girdiğinden ve sekerek/yanlış ateşlenerek kullanıcıya ve/veya civarda- kilere yönlenmeyeceğinden emin olun.
3. Çalışma sırasında, iş parçasından ve tespit elemanı/istifleme sisteminden çıkan birikintiler boşaltılabilir.
4. Elektrikli aletleri kullanırken gözlerinizi korumak için daima koruyucu gözlük kullanın. Gözlüklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olması gereklidir. Avustralya/Yeni Zelanda'da, yüzünüzü korumanız için yüz koruyucu maske kullanılması da yasal olarak gereklidir.

Alet operatörlerinin ve çalışma alanının yakınında çalışan diğer kişilerin uygun koruyucu güvenlik ekipmanlarını kullanmasının sağlanması, işverenin yükümlülüğündedir.

1. Diğer kişilere gelebilecek riskler operatör tarafından değerlendirilmelidir.

2. İş parçasıyla temas halinde olmayan aletleri kullanırken dikkatli olun, zira bu aletler istenmeyen bir şekilde ateşlenebilir ve operatörün ve/veya civardakilerin yaralanmasına sebep olabilir.

3. Aletin daima güvenli bir şekilde iş parçasına kenetlendiğinden ve kaymadığından emin olun.

4. Kulaklarınıçı çıkan gürültüye karşı korumak için koruyucu kulaklık ve baret kullanın. Ayrıca hafif, ancak bol olmayan kıyafetler giyin. Kıyafetlerin kolları düğmeli olmalı veya yukarı kıvrılmalıdır. Kravat takılmamalıdır.

Çalışma sırasında oluşabilecek tehlikeler

1. Aleti doğru bir şekilde tutun, normal ve ani hareketlere (örn. geri tepme) karşı koymaya hazırlıklı olun.

2. Vücudunuzu dengeli bir konumda tutun ve ayağınızı yere sağlam basın.

3. Uygun emniyet gözlükleri kullanılmalıdır, uygun eldivenler ve koruyucu giysi kullanılması tavsiye edilir.

4. Uygun işitme koruması kullanılmalıdır.

5. Kullanma kılavuzunda belirtildiği gibi doğru bir enerji kaynağı kullanın.

6. Aleti hareketli platformlarda veya kamyonların arkasında kullanmayın. Ani platform hareketi ale-tin kontrolünün kaybedilmesine ve yaralanmaya neden olabilir.

7. Aletin her zaman bağlantı elemanıyla dolu olduğunu varsayın.

8. Çalışırken acele etmeyin ve aleti zorlamayın. Aleti dikkatli bir şekilde tutun.

9. Çalışırken yere sağlam basın ve aleti kullanırken dengenizi koruyun. Yüksek yerlerde çalışırken çalışılan seviyenin altında kimsenin olmadığından emin olun ve ani sıçrama veya takılma olasılığı varsa tehlikeyi önlemek için hava hortumunu sabitleyin.

10. Çatıda ve benzeri yüksek yerlerde çalışırken bağlantı elemanı vidalama işlemini ilerlediğiniz yönde gerçekleştirin. Bağlantı elemanı vidalama işlemini geriye doğru hareket ederken uygulamanız durumunda dengenizi kolayca kaybedebilirsiniz. Düşey yüzeylere bağlantı elemanı vidalarken, üst taraftan başlayarak alt tarafa doğru ilerleyin. Bu şekilde vidalama işlemini daha az yorularak gerçekleştirebilirsiniz.

11. Yanlışlıkla mevcut bir bağlantı elemanın üzerine vidalarsanız veya ahşap içerisinde bir budağa denk gelirseniz, bağlantı elemanı eğilebilir veya alette sıkışma oluşabilir. Bağlantı elemanı fırlayabilir ve birisine isabet edebilir veya aletin kendisi tehlikeli bir şekilde geri tepebilir. Bağlantı elemanlarını dikkatli bir şekilde yerleştirin.

12. Yüklenmiş aleti ya da basınç altındaki hava kompresörünü güneşin altında uzun süre bırakmayın. Bıraktığınız yerde aletin içine toz, kum, yonga ve yabancı maddeler girmeyeceğinden emin olun.

13. Aynı anda hem iç hem dış taraftan bağlantı elemanı vidalamaya çalışmayın. Bağlantı elemanları karşı tarafa geçerek ve/veya sıçrayarak ciddi tehlike oluşturabilir.

Yinelenen hareketler ile ilgili tehlikeler

1. Bir alet uzun bir dönem boyunca kullanıldığığında operatör ellerinde, kollarında, omuzlarında, boynunda ya da vücudunun diğer bölümlerinde rahatsızlık hissedebilir.

2. Bir aleti kullanırken, operatör uygun ama ergonomik bir duruş seçmelidir. Ayaklarını zı yere sağlam basın ve tuhaf veya dengesiz duruşlardan kaçının.

3. Operatör sürekli ya da tekrarlayan rahatsızlık, ağrı, çarpıntı, acı, karincalanma, uyuşma, yanma hissi veya sertleşme gibi belirtiler yaşarsa bu uyarı sinyallerini göz ardı etmemelidir. Operatör, genel faaliyetleri ile ilgili olarak nitelikli bir sağlık profesyoneline danışmalıdır.

4. Aletin sürekli kullanılması aletin oluşturduğu geri tepme nedeniyle tekrarlayıcı gerilerek zorlama yaralanmasına neden olabilir.

5. Tekrarlayan gerilme yaralanmasını engellemek için operatör ileriye uzanmamalı veya aşırı güç kullanmamalıdır. İlaveten operatör kendini yorgun hissettiğinde dinlenmelidir.

6. Tekrarlayan hareket tehlikelerine yönelik bir risk değerlendirmesi yapın. Bu değerlendirme kas-iskelet sistemi hastalıklarına odaklanmalı ve tercihen, çalışma sırasında yorgunluğun azaltılmasının hastalıkları azaltmada etkili olduğu varsayımını baz almalıdır.

Aksesuar ve sarf malzemeleriyle ilgili tehlikeler

1. İş parçasının temas ettiği aksesuarların değiştirilmesi ya da ayarlamalar yapılması gibi işlemlerden önce hava, gaz veya batarya gibi, geçerli olan enerji kaynağının aletle bağlantı- sını kesin.

2. Daima sadece üretici tarafından temin edilen boyut ve türdeki aksesuarları kullanın.

3. Sadece bu kılavuzda belirtilen yağları kullanın.

Çalışma yeri ile ilişkili tehlikeler

1. Kayma, takılma ve düşmeler iş yeri yaralan-malarının önde gelen sebeplerindendir. Aletin kullanılmasından dolayı kayganlaşan yüzeylere ve hava hattı hortumuna takılma nedeniyle oluşabilecek tehlikelere karşı dikkatlı olun.

2. Alişik olmadığıınız ortamlarda çalışırken ekstra dikkatli olun. Elektrik ya da diğer tesisat hatları gibi gizli tehlikeler mevcut olabilir.

3. Bu alet potansiyel olarak patlayıcı atmosferlerde kullanım için tasarlanmamıştır ve elektrik hatlarıyla temasa karşı yalıtıma sahip değildir.

4. Aletin kullanımı nedeniyle hasar görerek teh-likeye neden olabilecek elektrik kabloları, gaz boruları vb. olmadığından emin olun.

5. Çalışma alanını temiz tutun ve iyi aydınlatın. Karmakarışık veya karanlık alanlar kazalara davetiye çıkarır.

6. Gürültü seviyelerinin belirli sınırlar dahilinde tutulmasını gerektiren yerel yönetmelikler mevcut olabilir. Belirli durumlarda gürültünün absorbe edilmesi için gürültü önleyici muhafazalar kullanılmalıdır.

Toz ve çıkan gazlarla ilgili tehlikeler

1. Etrafınızdakileri daima kontrol edin. Aletten çıkan hava, toz ve nesneler içerebilir ve bunlar operatöre ve/veya civardakilere etki edebilir.

2. Egzozu, toz dolu bir ortamda toz müdahalesini en aza indirecek şekilde yönlendirin.

3. Çalışma alanına toz veya cisimler yayılıyorsa sağlık tehlikelerini ve yaralanma riskini azaltmak için yayılımı mümkün olduğunca azaltın.

Gürültü ile ilgili tehlikeler

1. Yüksek gürültü seviyelerine hiçbir koruyucu ekipman olmadan maruz kalmak kalıcı, sakat bırakıcı, işitme kayıplarına ve kulak çınlaması (kulaklarda çınlama, vizıldama, ıslık sesi, uğul-dama) gibi başka problemlere neden olabilir.
2. Çalışma alanındaki gürültü tehlikelerine yönelik bir risk değerlendirmesi yapın ve bu tehlikeler için uygun kontrolleri uygulayın.
3. Bu riski azaltmaya yönelik uygun önlemler arasında iş parçalarının “çınlamasını” önlemek için tampon malzemeler kullanılması gibi eylemler de sayılabilir.
4. Uygun bir işitme koruması kullanın.
5. Gürültü seviyesinin gereksiz yere artmasını önlemek için aleti bu talimatlarda tavsiye edilen şekilde kullanın ve aletin bakımını yapın.
6. İş parçalarını ses sönümleyici desteklerin üzerine koymak gibi gürültü azaltma önlemleri alın.

Titreşim ile ilgili tehlikeler

1. Çalışma sırasında titreşim emisyonu, kavrama gücü, temas basıncının gücü, çalışma yönü, enerji kaynağının ayarları, iş parçası ve iş parçası desteğine bağlıdır. Titreşim tehlikelerine yönelik bir risk değerlendirmesi yapın ve bu tehlikeler için uygun kontrolleri uygulayın.
2. Titreşime maruziyet sinirlerde ve el ve kolların kan akışında vazifeden alıkoyan hasara neden olabilir.
3. Soğuk koşullarda çalışırken ılık tutacak giysiler giyin, ellerinizi sıcak ve kuru tutun.
4. Uyuşma, karıncalanma, ağrı, parmaklarda veya ellerde ciltte beyazlaşma görülmesi gibi belirtiler yaşarsanız, genel faaliyetlerle ilgili olarak hemen nitelikli bir sağlık profesyonelinden tıbbi tavsiye alın.
5. Titreşim seviyesinin gereksiz yere artmasını önlemek için aleti bu talimatlarda tavsiye edilen şekilde kullanın ve aletin bakımını yapın.
6. Aleti hafif ama sağlam bir şekilde tutun; çünkü kavrama gücü çok yüksek olduğunda oluşabilecek titreşim riski de daha yüksek olur.

Havalı aletler için ek uyarılar

1. Basınçlı hava ciddi yaralanmalara sebep olabilir.
2. Kullanılmadığı zaman daima hava desteğini kapatın ve aletin hava tedarik bağlantısını kesin.
3. Aksesuarları değiştirmeden, ayarlama ve/veya tamir işlemleri yapmadan, bir çalışma alanından bir başkasına geçmeden önce daima aletin basınçlı hava tedariği ile olan bağlantısını kesin.
4. Aleti kullanmadığınız zaman ve bir çalışma alanından başka bir alana geçerken parmaklarını zı tetikten uzak tutun.
5. Basınçlı havayı asla kendinize ya da başkalarına doğrultmayın.
6. Basınçtan dolayı hareket eden hortumlar ciddi yaralanmalara sebep olabilir. Hortum ve tertibatta hasar ya da gevşeme olup olmadığını daima kontrol edin.

7. Havalı aletleri asla hortumundan tutarak taşımayın.

8. Havalı aletleri asla hortumundan tutarak sürüklemeyin.

9. Havalı aletleri kullanırken maksimum çalışma basıncının maksimum değerini aşmayın.
10. Havalı aletler, gürültü ve titreşimi azaltmak ve aşınmayı minimuma indirmek için, sadece iş süreci için gereken en düşük basınçtaki basınçlı hava ile çalıştırılmalıdır.
11. Havalı aletleri çalıştırmak için oksijen veya yanıcı gazlar kullanmak yangın ve patlama tehlikesine yol açar.
12. Havalı aletleri kullanırken alet soğuyabileceği ve bu durum kavrama ve kontrolü etkileyebileceği için dikkatli olun.

Güvenlik aygıtları

1. Çalışmaya başlamadan önce tüm güvenlik sistemlerinin çalışır durumda olduğundan emin olun. Alet yalnızca anahtar tetik çekilerek veya yalnızca temas kolu ahşap malzemeye dayanılarak çalıştırılmamalıdır. Aleti çalıştırmak için iki işlem aynı anda uygulanmalıdır. Aletin doğru şekilde çalışıp çalışmadığını bağlantı elemanları tamamen boşaltılmış ve itici tam çekilmiş konumdayken test edin.
2. Tetiğin AÇIK konuma sabitlenmesi de oldukça tehlikelidir. Tetiği asla sabitlemeye çalışmayın.
3. Bant veya tel kullanarak temas elemanını veya diğer güvenlik aygıtlarını basılı durumda sabitlemeye çalışmayın. Ölüm veya ciddi yaralanma meydana gelebilir.

Servis

1. Temizleme ve bakım işlemlerini alet ile çalışmanız bittikten hemen sonra gerçekleştirin. Aleti daima en iyi durumda tutun. Paslanmayı önlemek ve sürtünmeye bağlı aşınmayı minimum seviyeye düşürmek için hareketli parçaları yağlayın. Parçalardaki tüm tozu temizleyin.
2. Aletin periyodik kontrolü için Makita yetkili servis merkezinden yardım isteyin.
3. Ürünün EMNİYET ve GÜVENİLİRLİĞİNİ muha-faza etmek için bakım ve tamir işlemleri daima Makita yedek parçaları kullanılarak Makita yet-kili servis merkezleri tarafından yapılmalıdır.
4. Aleti elden çıkarırken yerel düzenlemelere uyunuz.

BU TALİMATLARI MUHAFAZA EDİNİZ.

AUYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusu-nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

▶ Şek.1: 1. Kilitleme mandalı 2. Tetik 3. Kanca
4. Burun adaptörü 5. Sürgülü kapak

KURULUM

Kompresör seçimi

1. Çivileme sıklığı (kere/dakika) 2. Dakikada kompresör hava çıkışı (L/dak) 3. 0,69 MPa (6,9 bar) 4. 0,57 MPa (5,7 bar) 5. 0,45 MPa (4,5 bar)

Hava kompresörü EN60335-2-34 gereklerine uygun olmalıdır.

Çalışma maliyetinin düşük olmasını sağlamak için basıncı ve hava çıkışı yüksek bir kompresör seçin. Grafik; civileme sıklığı, uygulanabilir basınç ve kompresör hava çıkışı arasındaki ilişkiyi göstermektedir. Yani, örneğin civileme 0,57 MPa (5,7 bar) basınçta daki-kada yaklaşık 60 kere hızıyla yapılırsa, 25 litre/dk hava çıkışı bir kompresör gereklidir.

Hava kaynağı basıncının aletin nominal basıncından fazla olduğu durumlarda hava basıncını aletin nominal basıncıyla sınırlamak için basınç regülatörleri kullanılmalıdır. Bunun yapılmaması alet operatörünün veya çevredeki kişilerin ciddi şekilde yaralanmasıyla sonuçlanabilir.

Hava hortumu seçimi

⚠️DİKKAT: Çivileme sıklığına göre kompresörün düşük hava çıkışı veya hava hortumu çapının küçüklüğü aletin civileme yeteneğinin azalmasına neden olabilir.

▶ Şek.2

Çivileme işleminin sürekliliğini, verimliliğini sağlamak için mümkün olduğu kadar büyük ve kısa bir hava hortumu kullanın.

Her civileme arasında 0,5 saniye aralık olduğunda; 0,49 MPa (4,9 bar) hava basıncı ile iç çapı 6,5 mm'den büyük ve uzunluğu 20 m'den kısa olan bir hava hortumu kullanılması tavsiye edilir.

Hava tedarik hortumlarının minimum çalışma basıncı değeri 1,03 MPa (10,3 bar) ya da sistemde üretilen maksimum basıncın yüzde 150'si (hangisi daha yüksekse) olmalıdır.

Yağlama

▶ Şek.3

Maksimum performansı sağlamak için, hava setini (yağlayıcı, regülatör, hava filtresi) alete olabildiğince yakın monte edin. Yağlayıcıyı, her 50 çivide 1 damla yağ ile yağlama yapılacak şekilde ayarlayın.

Hava seti kullanımda değilken hava bağlantı parçasına 2 (iki) veya 3 (üç) damla pnömatik alet yağı damlatarak aleti yağlayın. Bu işlem kullanmadan önce ve kullandıktan sonra yapılmalıdır. Doğru yağlama için, pnömatik makine yağı konulduktan sonra alet birkaç kez çalıştırılmalıdır.

▶ Şek.4: 1. Pnömatik alet yağı

İŞLEVSEL NİTELİKLER

⚠ DİKKAT: Alet üzerinde ayarlama veya kontrol işlevini gerçekleştirmeden önce daima tetiği ve kilitleme mandalını döndürün ve hava hortumunu aletten çıkarın.

Tetik ve kilitleme mandalı

⚠️UYARI: Hortumu bağlarken parmaklarının tetik ve kilitleme mandalının üstünde olmadığını dan emin olun. Aksi takdirde alet hata ile çalışabilir ve kişisel yaralanmaya neden olabilir.

Tetiğin kazara çekilmesini önlemek için alet bir kilitleme mandalı ile donatılmıştır.

Başsız civileri çakmak için önce kilitleme mandalını çekin ve ardından tetiği çekin.

▶ Şek.5: 1. Kilitleme mandalı

▶ Şek.6: 1. Tetik

Güvenlik sisteminin kontrol edilmesi

⚠️UYARI: Kullanmadan önce tüm güvenlik sistemlerinin çalışır durumda olduğundan emin olun. Bunun yapılmaması kişisel yaralanmalara sebep olabilir.

⚠️ DİKKAT: Alette başsız çivi yüklü olmadığını- dan emin olun.

▶ Şek.7: 1. Tetik 2. Kilitleme mandalı

Başsız civileri çakmaya başlamadan önce aşağıdaki kerli gerçekleştirerek güvenlik sistemini kontrol edin:

1. Haznenin sürgülü kapağını kendinize doğru çekerek boş çalıştırmaya karşı koruma mekanizmasını devreye sokun.
2. Aleti boşaltın.
3. Kilitleme mandalı çekili değilken tetiği çekemediğinizden emin olun.
4. Kilitleme mandalını çektikten sonra tetiği kekebil- diğinizden emin olun.

Alet yukarıdaki kontrolleri yerine getiremezse aleti kullanmayı bırakın ve tamir için yetkili servis merkezine başvurun.

Kanca

⚠️DİKKAT: Kancayı kullanmadan önce parmak- larınızın tetik ve kilitleme mandalının üstünde olmadığından emin olun ve hortumu aletten çıkarın.
⚠️DİK KAT: Aleti yüksek ya da dengesi bozulabilecek bir yüzeye asla asmayın.
ADİKKAT: Kancayı bel kemerine asmayın. Çivi çakma tabancası kazara düşerse, yanlışlıkla çalışabilir ve yaralanmaya neden olabilir.

▶ Şek.8: 1. Kanca

Kanca, aleti geçici olarak asmak için kullanışlıdır.

Altigen anahtarın saklanması

Kullanılmadığı zamanlarda, altıgen anahtarın kaybolmasını önlemek için şekilde gösterildiği gibi saklayın.

▶ Şek.9: 1. Altigen anahtar

Havalı toz üfleme aparatı

⚠️DİKKAT: Havalı toz üfleme aparatının çıkış ağzını kimseye doğru yöneltmeyin. Ellerinizi ve ayaklarını zı da çıkış ağzından uzak tutun. Havalı toz üfleme aparatı düğmesine kazara basılırsa, kişisel yaralanmaya sebep olabilir.
⚠️DİK KAT: Havalı toz üfleme aparatını kullanmadan önce daima etrafınızı kontrol edin. Üflenen toz veya nesneler birisine çarpabilir.
⚠️DİKKAT: Havalı toz üfleme aparatı düğmesine basarken hava hortumunu takmayın ya da çıkarmayın.

Alete verilen hava da havalı toz üfleme aparatı olarak kullanılabilir. Kavrama kolu üzerindeki düğmeye basarak çalışma alanını temizleyebilirsiniz.

▶ Şek.10: 1. Düğme

ÖNEMLİ NOT: Havalı toz üfleme aparatını kul- landıktan sonra, aletin vidalama gücü geçici olarak düşebilir. Bu durumda, hava basıncı eski halini alana kadar bekleyin.

ÖNEMLİ NOT: Yağ uygulandıktan hemen sonra havalı toz üfleme aparatını kullanmanız durumunda deneme amaçlı bir üfleme yapın. Havayla birlikte yağ da püskürtülebilir.

MONTAJ

⚠️DİK KAT: Alet üzerinde herhangi bir işlem yürütmeden önce daima tetiği ve kilitleme mandalını döndürün ve hava hortumunu aletten çıkarın.

Başsız çivi çakma tabancasının yüklenmesi

⚠️ DİKKAT: Kilit açma düğmesine basarken sürgülü kapağı tutun. Haznede başsız civiler varsa, kilit açma düğmesine basıldığında sürgülü kapak aniden hareket eder.
⚠ DİKKAT: Sürgülü kapağı daima yavaş ve dik- katli bir şekilde hareket ettirin. Özellikle yüksek yer- lerde çalışırken başsız civilerin kazara düşürülmesi kişisel yaralanmalara sebep olabilir.
⚠️ DİKKAT: Hazneye çivi yüklerken aynı tür, boyut ve eşit uzunlukta civileri kullanın.

ÖNEMLİ NOT: Başsız civileri doğru yönde yükleyin. Yanlış yönde yükleme yapmak erken aşınmaya, sürücünün hasar görmesine ya da diğer parçalarda zarara sebep olabilir.

ÖNEMLİ NOT: Deforme olmuş, birbirine yapışmış başsız civileri kullanmayın. Bu kılavuzda belirtilen başsız civileri kullanın. Belirtilenin dışındaki başsız civilerin kullanılması başsız civilerin sıkışmasına ve başsız çivi çakma tabancasının arızalanmasına neden olabilir.

1. Sürgülü kapağı tutarken kilit açma düğmesine basın ve sürgülü kapağı açmak için hareket ettirin.
   ▶ Şek.11: 1. Kilit açma düğmesi 2. Sürgülü kapak

2. Başsız civileri hazneye yerleştirin ve yarık boyunca sonuna kadar gitmelerini sağlayın. Başsız civileri doğru yönde yerleştirmeye dikkat edin.

3. Başsız civileri bu konumda tutarken, bu civileri sürücü kılavuzu boyunca kaydırın.

▶ Şek.12: 1. Başsız civiler 2. Sürücü kılavuzu

1. Hazneyi, kilit açma düğmesi çıkana kadar orijinal konumuna döndürün.

Çivi boyutları

Aletle yalnızca şu tespit elemanları kullanılabilir.

23 G başsız çivi

▶ Şek.13

Maksimum

▶ Şek.14: (1) 35 mm

Minimum

Başsız çivi çakma tabancasının boşaltılması

Başsız çivileri çıkarmak için, “Başsız çivi çakma tabancasının yüklenmesi” prosedürünü tersinden uygulayın.

Burun adaptörü

Hassas yüzeylere başsız çivi çakarken burun adaptörü nü kullanın.

Burun adaptörünü takmak için, burun adaptörünü sürücü kılavuzu kapağının üzerine, burun adaptörünün içindeki çıkıntılar sürücü kılavuzu kapağına oturacak şekilde yerleştirin.

▶ Şek.16

Yedek bir burun adaptörü, sürgülü kapağın sonundaki tutucunun içinde muhafaza edilir.

▶ Şek.17

Hava hortumunun bağlanması

ADİKKAT: Hava hortumunu takarken parmağı- nızı tetiğin üzerine koymayın.

▶ Şek.18: 1. Hava bağlantı parçası 2. Hava soketi Hava hortumunun hava soketini aletin hava bağlantı parçasının üstüne kaydırın. Hava bağlantı parçasına takıldığında hava soketinin yerine sıkıca kilitlendiğinden emin olun.

Aletin üstüne veya yakınına bir hortum kaplini, hava besleme kaplini ayrıldığı zaman basınç haznesi boşala- cak şekilde takılmalıdır.

KULLANIM

⚠️DİKKAT: Kullanmadan önce tüm güvenlik sistemlerinin çalışır durumda olduğundan emin olun.

Kullanmadan önce aletin doğru işleyişinin kontrol edilmesi

Kullanmadan önce, daima aşağıdaki noktaları kontrol edin.

— Aletin sadece hava hortumu bağlanınca çalışmadığından emin olun.

— Aletin sadece tetik çekilince çalışmadığından emin olun.

Başsız çivilerin çalışılması

⚠UYARI: Tetiği çekmeden önce, burunu malzemeye temas ettiğinden emin olun. Hatalı çalıştırma yaralanmaya neden olabilir.

ADİKKAT: Kullanımda değilken kilitleme mandalını daima tetik kilitleme konumuna alın.

▶ Şek.19

1. Burnu malzemenin üstüne düz bir şekilde yerleştirin ve aleti malzemeye karşı sıkı bir şekilde tutun.
2. Başsız çivi çakmak için kilitleme mandalını çekin ve tetiği sonuna kadar çekin.
3. Bir başsız çiviyi çaktıktan sonra tetiği ve kilitleme mandalını tamamen bırakтировınızdan emin olun.

Çakılan başsız çivinin üst kısmı malzeme yüzeyinin üzerinde kalmaya devam ediyorsa, başsız çiviyi çakar- ken başsız çivi çakma tabancasının üst kısmını sıkıca tutun.

▶ Şek.20

NOT: Hızlı bir tetikleme eyleminden sonra tetik çekildiğinde, çivi çakma aleti sadece anlık olarak çalışır ve başsız çiviyi çakmayabilir. Bu durumda, yeniden başsız çivi çakmadan önce tetiği ve kilitleme mandalı tamamen serbest bırakın.

ÖNEMLİ NOT: Deforme olmuş civileri veya çivi şeritlerini kullanmayın. Bunu yapmamak çivi beslemenin zayıf bir şekilde çalışmasına neden olabilir.

Boş çalıştırmaya karşı koruma mekanizması

Bu alet boş çalıştırmaya karşı koruma mekanizmasıyla donatılmıştır. Haznede bir kaç çivi kaldığında, aletin etkinleştirilmesini önlemek amacıyla, tetik basılı olmayan konumda kilitlenir. Bu işlev etkinleştiginde, çalışmaya devam etmek için daha fazla çivi yükleyin.

Boşalma göstergesi

Haznede kalan çivi sayısı çok az olduğunda, boşalma göstergesi kırmızıya döner. Boşalma göstergesi kırmızıya döndüğünde yeniden çivi yükleyin.

▶ Şek.21: 1. Boşalma göstergesi

Sıkışan başsız civilerin çıkarılması

⚠️UYARI: Sıkışan civileri çıkartmadan önce daima tetiği ve kilitleme mandalını döndürün ve hortumu çıkarın.

Başsız bir çivi sıkışmışsa, başsız civiyi aşağıdaki şekilde çıkarın. Sıkışan civileri çıkartmadan önce hortumu çıkardığınızdan emin olun.

▶ Şek.22: 1. Civata (A) 2. Civata (B) 3. Sürücü kılavuzu kapağı

1. Haznede kalan başsız çivileri çıkarın.
2. Burun adaptörünü çıkarın.
3. Başsız çivi çakma aleti ile sağlanmış olan altıgen anahtarı kullanarak civata (A) ve civata (B)'yi yaklaşık iki dönüş döndürerek gevşeyin.
4. Sürücü kılavuzu kapağını kaydırarak çıkarın.
5. Sıkışan başsız civileri, birikintileri, yapılan madde-leri, talaş vb.ni başsız civilerin geçiş alanından çıkarın.
6. Sürücü kılavuzu kapağını sıkışan başsız civiler ya da başka yabancı malzemelerle tıkanıp tıkanmadığını görmek için kontrol edin.
7. Sürücü kılavuzu kapağını döndürün, iki civatayla sabitleyin ve burun adaptörünü de döndürün.

BAKIM

⚠️DİKKAT: Kontrol veya bakım işlemlerinden önce daima tetiği ve kilitleme mandalını döndürün ve hortumu çıkarın.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Çivi çakma tabancasının bakımı

Çalıştırmadan önce aletin genel durumunu ve gevşemiş vida olup olmadığını kontrol edin. Gerekirse, gevşeyen vidaları sıkın.

Aletin bağlantısı kesilmiş haldeyken, kilitleme mandalı ve tetiğin serbest bir şekilde hareket ettiğinden emin olmak için günlük kontrolünüzu yapın. Tetik veya kilitleme mandalı yapışıyor veya takılıyorsa aleti kullanmayın.

Alet uzun bir süre boyunca kullanılmayacaksa, aleti pnömatik alet yağı kullanarak yağlayın ve aleti güvenli bir yerde saklayın. Doğrudan güneş ışığı ve/veya nem ya da sıcak ortamlara maruz bırakmayın.

▶ Şek.23

Kompresörün, hava setinin ve hava hortumunun bakımı

Kullanımdan sonra, kompresör tankını ve hava filtresini daima tahliye edin. Alete nem girmesine izin verilirse, aletin kötü performans göstermesine ve arızaya neden olabilir.

▶ Şek.24: 1. Tahliye musluğu
▶ Şek.25: 1. Hava filtresi

Hava setinin yağdanlığında yeterli miktarda pnömatik alet yağı olup olmadığını düzenli olarak kontrol edin. Yeterli yağlama yapılmaması O-halkaların hızlı bir şekilde aşınmasına neden olur.

▶ Şek.26: 1. Yağdanlık 2. Pnömatik alet yağı

Hava hortumunu ısidan (60°C üzeri), kimyasallardan (tiner, kuvvetli asitler veya bazlar) uzak tutun. Ayrıca, hortumun yolunu, çalışma sırasında tehlikeli şekilde takılabileceği engellerden uzaktan geçirin. Hortumların yönü keskin kenarlardan ve hortuma hasar verebilecek veya aşındırabilecek alanlardan uzak tutulmalıdır.

Çiviler

Çivi şeritlerini ve kutularını dikkatlı tutun. Çivi şeritleri özenli tutulmazsa şekilleri bozulabilir, bu da çivilerin yeterli şekilde beslenmemesine neden olabilir.

Çivileri çok nemli ya da sıcak yerlerde ya da doğrudan güneş ışığına maruz kalan yerlerde saklamaktan kaçının.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

İSTEĞE BAĞLI AKSESUARLAR

⚠ DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Başsız çiviler
• Hava hortumu
• Güvenlik gözlüğü

NOT: Listedeki parçaların bazıları alet paketi içerisinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan
