MANUALE UTENTE AF353 MAKITA

Chiodatrice pneumatica per chiodi a spillo

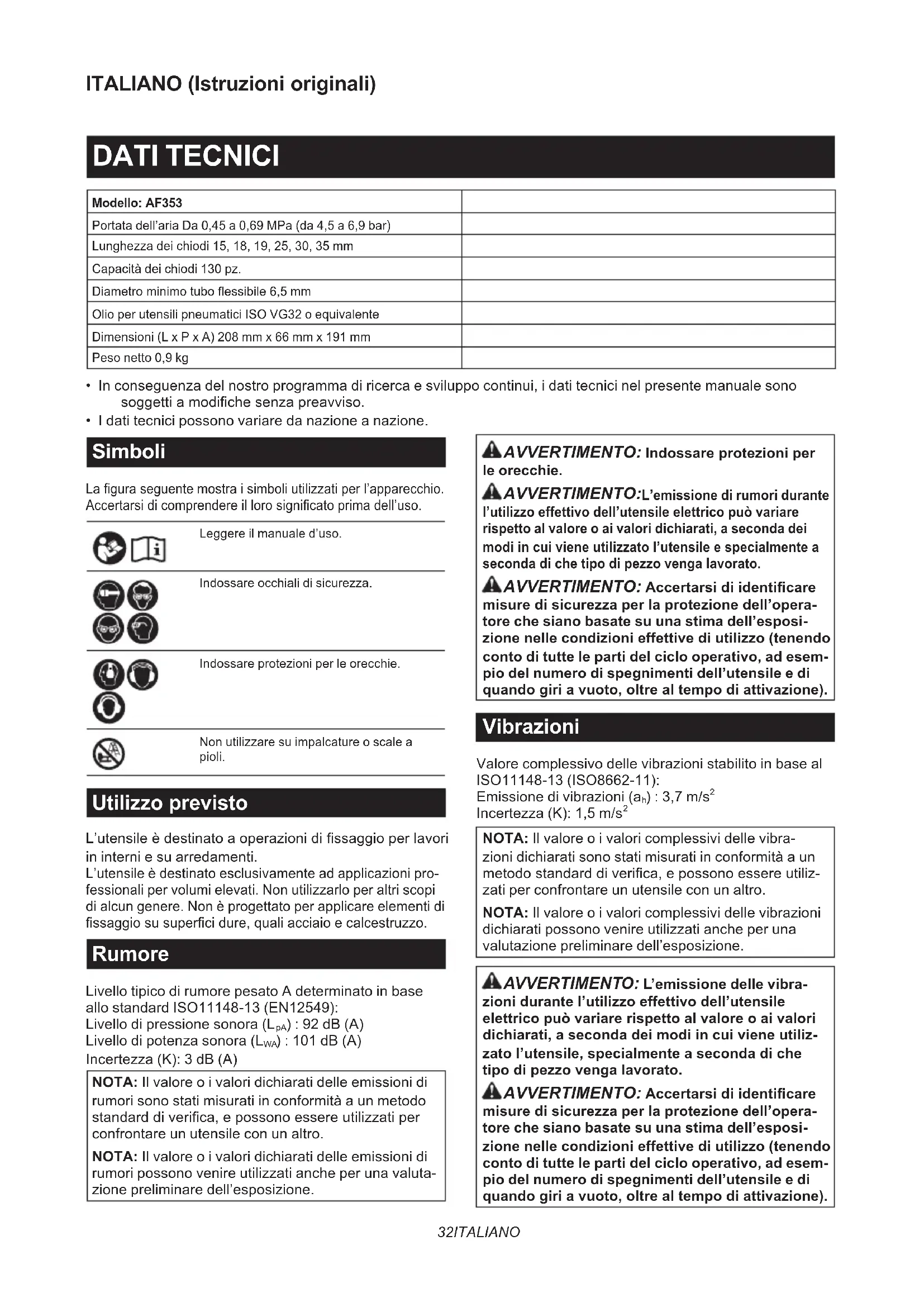

• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modiche senza preavviso.

• I dati tecnici possono variare da nazione a nazione. Simboli La gura seguente mostra i simboli utilizzati per l’apparecchio. Accertarsi di comprendere il loro signicato prima dell’uso. Leggere il manuale d’uso. Indossare occhiali di sicurezza. Indossare protezioni per le orecchie. Non utilizzare su impalcature o scale a pioli. Utilizzo previsto L’utensile è destinato a operazioni di ssaggio per lavori in interni e su arredamenti. L’utensile è destinato esclusivamente ad applicazioni pro- fessionali per volumi elevati. Non utilizzarlo per altri scopi di alcun genere. Non è progettato per applicare elementi di ssaggio su superci dure, quali acciaio e calcestruzzo. Rumore Livello tipico di rumore pesato A determinato in base allo standard ISO11148-13 (EN12549): Livello di pressione sonora (L

) : 92 dB (A) Livello di potenza sonora (L

) : 101 dB (A) Incertezza (K): 3 dB (A) NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verica, e possono essere utilizzati per confrontare un utensile con un altro. NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valuta- zione preliminare dell’esposizione. AVVERTIMENTO: Indossare protezioni per le orecchie. AVVERTIMENTO: L’emissione di rumori durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile e specialmente a seconda di che tipo di pezzo venga lavorato. AVVERTIMENTO: Accertarsi di identicare misure di sicurezza per la protezione dell’opera- tore che siano basate su una stima dell’esposi- zione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esem- pio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione). Vibrazioni Valore complessivo delle vibrazioni stabilito in base al ISO11148-13 (ISO8662-11): Emissione di vibrazioni (a

NOTA: Il valore o i valori complessivi delle vibra- zioni dichiarati sono stati misurati in conformità a un metodo standard di verica, e possono essere utiliz- zati per confrontare un utensile con un altro. NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell’esposizione. AVVERTIMENTO: L’emissione delle vibra- zioni durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utiliz- zato l’utensile, specialmente a seconda di che tipo di pezzo venga lavorato. AVVERTIMENTO: Accertarsi di identicare misure di sicurezza per la protezione dell’opera- tore che siano basate su una stima dell’esposi- zione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esem- pio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione).33 ITALIANO Dichiarazione di conformità CE Solo per i paesi europei La dichiarazione di conformità CE è inclusa nell’Alle- gato A al presente manuale di istruzioni. AVVERTENZE DI SICUREZZA Avvisi di sicurezza relativi alla chiodatrice/graffatrice pneumatica AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osser- vanza delle avvertenze e delle istruzioni potrebbe risultare in lesioni personali gravi, scosse elettriche e/o incendi. Conservare tutte le avvertenze e le istruzioni come riferimento futuro. Per la sicurezza personale e il funzionamento e la manutenzione corretti dell’utensile, leggere il presente manuale d’uso prima di utilizzare l’utensile. Sicurezza generale

1. Qualsiasi altro utilizzo eccettuato quello a

cui è destinato questo utensile è vietato. Gli utensili di applicazione di elementi di ssaggio con azionamento a contatto continuo o con azionamento a contatto vanno utilizzati solo per applicazioni di produzione.

Tenere le dita lontane dal grilletto quando non si utilizza il presente utensile e quando si intende passare da una posizione di utilizzo a un’altra.

3. Pericoli multipli. Leggere e comprendere le

istruzioni di sicurezza prima di collegare, scollegare, caricare, utilizzare e sottoporre a manutenzione l’utensile, nonché prima di sostituire gli accessori o lavorare in prossimità dell’utensile. La mancata osservanza di questa indicazione potrebbe risultare in gravi lesioni corporee.

4. Tenere tutte le parti del corpo, quali mani,

gambe, e così via, lontane dalla direzione di sparo, e assicurare che l’elemento di ssaggio non possa trapassare il pezzo in lavorazione penetrando in parti del corpo.

5. Quando si utilizza l’utensile, tenere presente

che l’elemento di ssaggio potrebbe venire deviato e causare lesioni personali.

6. Mantenere l’utensile con una presa salda ed

essere preparati a gestire un contraccolpo.

7. Solo operatori dotati di esperienza tecnica

dovrebbero utilizzare l’utensile di applicazione di elementi di ssaggio.

8. Non modicare l’utensile di applicazione di

elementi di ssaggio. Le modiche potrebbero ridurre l’efcacia delle misure di sicurezza e incrementare i rischi nei confronti dell’opera- tore e/o degli astanti.

9. Non smaltire il manuale d’uso.

10. Non utilizzare un utensile qualora quest’ultimo

sia stato danneggiato.

11. Fare attenzione nel maneggiare i elementi di

ssaggio, specialmente quando nel caricarli e scaricarli, in quanto i elementi di ssaggio hanno delle punte acuminate che possono causare lesioni personali.

12. Controllare sempre l’utensile prima dell’uso

alla ricerca di parti rotte, collegate male o usurate.

13. Non sporgersi. Utilizzare solo in un luogo

di lavoro sicuro. Mantenere una posizione corretta sui piedi e l’equilibrio in qualsiasi momento.

14. Tenere lontani gli astanti (quando si lavora in

un’area in cui sussiste la probabilità di trafco di passaggio di persone). Contrassegnare in modo chiaro l’area di utilizzo.

15. Non puntare mai l’utensile verso se stessi o

16. Non tenere appoggiato il dito sul grilletto

quando si prende l’utensile, quando ci si spo- sta tra aree e posizioni operative o quando si cammina, in quanto l’appoggio del dito sul grilletto può portare a un funzionamento accidentale. Per gli utensili con azionamento selettivo, controllare sempre l’utensile prima di utilizzarlo per vericare che la modalità corretta sia selezionata.

17. Indossare solo guanti che forniscano una sen-

sibilità adeguata e un controllo sicuro dei gril- letti e di qualsiasi dispositivo di regolazione.

18. Quando si intende appoggiare l’utensile,

appoggiarlo sulla supercie piatta. Se si utilizza il gancio in dotazione con l’utensile, agganciare l’utensile saldamente a una super- cie stabile.

19. Non utilizzare l’utensile sotto l’effetto di alcool,

droghe o simili. Pericoli propulsivi

1. L’utensile per l’applicazione di elementi di

ssaggio va scollegato quando si intende scaricare elementi di ssaggio, effettuare regolazioni, eliminare inceppamenti o sostitu- ire accessori.

2. Durante il funzionamento, fare attenzione

afnché i elementi di ssaggio penetrino cor- rettamente nel materiale e non possano venire deviati o sparati per errore verso l’operatore e/o eventuali astanti.

3. Durante il funzionamento, potrebbero venire

scaricati detriti dal pezzo in lavorazione e dal sistema di ssaggio/raccolta.

4. Indossare sempre occhialoni protettivi per

proteggere gli occhi da lesioni personali, quando si utilizzano utensili elettrici. Gli occhialoni devono essere conformi allo stan- dard ANSI Z87.1 negli Stati Uniti, allo standard EN 166 in Europa o allo standard AS/NZS 1336 in Australia/Nuova Zelanda. In Australia/Nuova Zelanda, è obbligatorio per legge indossare anche una visiera per proteggere il volto.34 ITALIANO È responsabilità del datore di lavoro far rispet- tare l’utilizzo delle attrezzature protettive di sicurezza appropriate da parte degli operatori degli utensili e di altre persone nell’area di lavoro e nelle immediate vicinanze.

5. I rischi nei confronti di altre persone devono

essere valutati dall’operatore.

6. Fare attenzione agli utensili privi di elemento

di contatto con il pezzo in lavorazione, in quanto possono sparare accidentalmente e causare lesioni all’operatore e/o agli astanti.

7. Accertarsi che l’utensile sia sempre salda-

mente in contatto con il pezzo in lavorazione e non possa scivolare.

8. Indossare protezioni per l’udito, per proteg-

gere le orecchie dal rumore dello scarico, e una protezione per la testa. Inoltre, indossare indumenti leggeri ma non abbondanti. Le maniche vanno abbottonate o arrotolate sul braccio. Non indossare cravatte. Pericoli d’uso

1. Mantenere correttamente l’utensile: prepararsi

a contrastare movimenti normali o improvvisi, ad esempio i contraccolpi.

2. Mantenere una posizione del corpo bilanciata

e una posizione salda sui piedi.

3. È necessario utilizzare occhiali di protezione

appropriati, ed è consigliato l’utilizzo di guanti e indumenti protettivi appropriati.

4. È necessario utilizzare protezioni per l’udito

5. Utilizzare la fonte di energia corretta, come

illustrato nel manuale d’uso.

6. Non utilizzare l’utensile su piattaforme mobili o

sul retro dei camion. Un movimento improvviso della piattaforma potrebbe far perdere il controllo dell’utensile e causare lesioni personali.

7. Dare sempre per scontato che l’utensile con-

tenga elementi di ssaggio.

8. Non affrettare il lavoro né forzare l’utensile.

Maneggiare l’utensile con attenzione.

9. Fare attenzione al punto di appoggio dei

piedi e mantenere l’equilibrio con l’utensile. Accertarsi che non sia presente alcuna persona sotto di sé quando si lavora in ubicazioni elevate, e ssare il tubo essibile dell’aria per evitare peri- coli qualora si verichi uno strappo o un inceppa- mento improvviso.

10. Sui tetti e su altre ubicazioni elevate, avvitare

gli elementi di ssaggio man mano che si pro- cede in avanti. È facile perdere l’appoggio con i piedi se si avvitano gli elementi di ssaggio men- tre si procede poco a poco all’indietro. Quando si intende avvitare elementi di ssaggio su una supercie perpendicolare, lavorare dall’alto verso il basso. In tal modo è possibile effettuare opera- zioni di avvitatura con uno sforzo sico minore.

11. Qualora per errore si avviti un elemento di

ssaggio al di sopra di un altro elemento di ssaggio o si colpisca un nodo nel legno, un elemento di ssaggio verrà piegato o l’utensile potrebbe incepparsi. L’elemento di ssag- gio potrebbe venire scagliato via e colpire qualcuno, oppure l’utensile stesso potrebbe reagire in modo pericoloso. Posizionare gli elementi di ssaggio con cura.

12. Non lasciare l’utensile carico o il compressore

d’aria sotto pressione per un periodo di tempo prolungato all’aperto al sole. Accertarsi che polvere, sabbia, schegge e materiale estraneo non penetrino nell’utensile nell’ubicazione in cui lo si lascia a riposo.

Non tentare mai di avvitare gli elementi di ssaggio sia dall’interno che dall’esterno allo stesso tempo. Gli elementi di ssaggio potrebbero distruggere il mate- riale e/o volare via, costituendo un grave pericolo. Pericoli dovuti ai movimenti ripetuti

1. Quando si utilizza un utensile per periodi di

tempo prolungati, l’operatore potrebbe pro- vare disagio alle mani, alle braccia, alle spalle, al collo o in altre parti del corpo.

Quando si utilizza un utensile, l’operatore dovrebbe adottare una postura idonea ma ergo- nomica. Mantenere un equilibrio saldo sui piedi ed evitare posture innaturali o sbilanciate.

3. Qualora l’operatore provi sintomi quali disagi

persistenti o ricorrenti, dolori, palpitazioni, dolenzie, formicolii, intorpidimenti, sensazioni di bruciore o rigidità, non ignorare questi segni di avvertimento. L’operatore dovrebbe consultare un operatore sanitario qualicato relativamente alle attività nel loro complesso.

4. L’uso continuo dell’utensile potrebbe causare

lesioni personali da tensione ripetuta, dovute al contraccolpo prodotto dall’utensile.

5. Per evitare lesioni personali da sforzo ripetuto,

l’operatore non dovrebbe sporgersi eccessi- vamente né applicare forza eccessiva. Inoltre, l’operatore dovrebbe fare una pausa quando avverte affaticamento.

Eseguire una valutazione dei rischi relativa ai pericoli riguardanti i movimenti ripetitivi. Tale valu- tazione dovrebbe concentrarsi sui disturbi musco- lo-scheletrici ed essere basata preferibilmente sul presupposto che una riduzione dell’affaticamento durante il lavoro sia efcace nel ridurre i disturbi. Pericoli relativi agli accessori e ai materiali di consumo

1. Prima di cambiare o sostituire accessori, quali

l’elemento di contatto con il pezzo in lavora- zione, o di effettuare qualsiasi regolazione, scollegare la fonte di energia dell’utensile, ad esempio aria, gas o batterie, a seconda dei casi.35 ITALIANO

2. Utilizzare esclusivamente le dimensioni e i tipi

di accessori forniti dal produttore.

3. Utilizzare esclusivamente i lubricanti consi-

gliati nel presente manuale. Pericoli relativi al posto di lavoro

1. Scivolamenti, passi falsi e cadute sono cause

principali di lesioni personali sul posto di lavoro. Fare attenzione alle superci scivolose causate dall’utilizzo dell’utensile e anche ai pericoli di inciampare causati dal tubo essi- bile del condotto d’aria.

2. Procedere con ulteriore attenzione in ambienti

circostanti non familiari. Potrebbero essere presenti pericoli nascosti, ad esempio linee elettriche o di altri servizi pubblici.

3. Il presente utensile non è destinato all’uso in

atmosfere potenzialmente esplosive, e non è isolato dall’entrare in contatto con l’energia elettrica.

4. Accertarsi che non siano presenti cavi elettrici,

tubi del gas, e così via, che potrebbero cau- sare un pericolo qualora vengano danneggiati dall’utilizzo dell’utensile.

5. Mantenere l’area di lavoro pulita e ben illumi-

nata. Aree di lavoro ingombre o buie favoriscono gli incidenti.

6. Potrebbero sussistere normative locali da

rispettare relativamente al rumore, mante- nendo i livelli di rumore entro i limiti prescritti. In certi casi, vanno utilizzate delle serrande per contenere il rumore. Pericoli relativi alle polveri e allo scarico

1. Controllare sempre l’ambiente circostante.

L’aria scaricata dall’utensile potrebbe sofare polveri oppure oggetti e colpire l’operatore e/o gli astanti.

2. Indirizzare lo scarico in modo da ridurre al

minimo i turbinii di polveri in ambienti pieni di polveri.

3. Qualora nell’area di lavoro vengano emesse

polveri oppure oggetti, ridurre al minimo tali emissioni per quanto possibile, per ridurre i pericoli relativi alla salute e il rischio di lesioni personali. Pericoli relativi al rumore

1. L’esposizione non protetta a livelli elevati

di rumore può causare perdite di udito per- manenti e invalidanti, nonché altri problemi quali il tinnito (tintinnii, ronzii, o schi nelle orecchie).

2. Eseguire una valutazione dei rischi relativa ai

pericoli riguardanti i rumori nell’area di lavoro e implementare controlli appropriati relativi a tali pericoli.

3. Controlli appropriati per ridurre il rischio

potrebbero includere azioni quali l’uso di materiali fonoassorbenti per evitare che i pezzi in lavorzione di lavoro producano suoni squillanti.

4. Utilizzare protezioni per l’udito appropriate.

5. Utilizzare e sottoporre a manutenzione l’uten-

sile come consigliato nelle presenti istruzioni, per evitare un aumento non necessario dei livelli di rumore.

6. Adottare delle misure per la riduzione dei

rumori, ad esempio il posizionamento dei pezzi in lavorazione su supporti fonoassorbenti. Pericoli relativi alle vibrazioni

1. L’emissione di vibrazioni durante l’uso

dipende dalla forza di impugnatura, dalla forza della pressione di contatto, dalla direzione di lavoro, dalla regolazione della fonte di energia, dal pezzo in lavorazione e dal supporto del pezzo in lavorazione. Eseguire una valutazione dei rischi relativa ai pericoli riguardanti le vibrazioni e implementare controlli appropriati relativi a tali pericoli.

2. L’esposizione alle vibrazioni può causare

danni invalidanti ai nervi e alla circolazione del sangue alle mani e alle braccia.

3. Indossare indumenti caldi quando si intende

lavorare in condizioni di freddo, e tenere le mani calde e asciutte.

4. Qualora si avvertano intorpidimenti, formicolii,

dolori o sbiancamenti della pelle delle dita o delle mani, cercare assistenza medica da parte di un operatore sanitario specializzato in medi- cina del lavoro relativamente alle attività nel loro complesso.

5. Utilizzare e sottoporre a manutenzione l’uten-

sile come consigliato nelle presenti istruzioni, per evitare un aumento non necessario dei livelli delle vibrazioni.

6. Mantenere l’utensile con una presa leggera ma

salda, poiché il rischio dovuto alle vibrazioni in genere aumenta quando la forza di impugna- tura è più elevata. Avvertenze aggiuntive per gli utensili pneumatici

1. L’aria compressa può causare gravi lesioni

2. Chiudere sempre l’alimentazione dell’aria e

scollegare l’utensile dall’alimentazione dell’a- ria quando non è in uso.

3. Scollegare sempre l’utensile dall’alimenta-

zione di aria compressa prima di sostituire gli accessori, effettuare regolazioni e/o ripara- zioni, quando ci si sposta da un’area di utilizzo a un’area diversa.

4. Tenere le dita lontane dal grilletto quando non

si utilizza l’utensile e quando si passa da una posizione di utilizzo a un’altra.

6. I tubi essibili che scattano come fruste

possono causare gravi lesioni personali. Controllare sempre l’eventuale presenza di tubi essibili o raccordi danneggiati o allentati.

7. Non trasportare mai un utensile pneumatico

afferrandolo per il suo tubo essibile.

8. Non trascinare mai un utensile pneumatico

afferrandolo per il suo tubo essibile.

Quando si utilizzano utensili pneumatici, non supe- rare la pressione massima di esercizio (ps max).

10. Gli utensili pneumatici vanno alimentati solo

mediante aria compressa alla pressione più bassa richiesta per la procedura di lavoro, al ne di ridurre rumori e vibrazioni, nonché di ridurre al minimo l’usura.36 ITALIANO

11. L’uso di ossigeno o gas combustibili per il

funzionamento di utensili pneumatici crea un pericolo di incendi ed esplosioni.

12. Fare attenzione quando si utilizzano utensili

pneumatici, in quanto l’utensile potrebbe diventare freddo, inuenzando l’impugnatura e il controllo. Dispositivi di sicurezza

1. Accertarsi che tutti i sistemi di sicurezza siano

perfettamente funzionanti prima dell’uso. L’utensile non deve attivarsi se si preme solo l’interruttore a grilletto o se si preme solo il braccio di contatto contro il legno. L’utensile deve funzio- nare solo quando si eseguono entrambe queste azioni. Vericare il possibile funzionamento difet- toso senza caricare gli elementi di ssaggio e con il dispositivo di spinta in posizione completamente tirata.

2. Il ssaggio del grilletto sulla posizione

ACCESO è estremamente pericoloso. Non tentare mai di ssare il grilletto.

3. Non tentare di mantenere l’elemento di con-

tatto o altri dispositivi di sicurezza premuti con nastro o l di ferro. In caso contrario, sussiste il pericolo di morte o di gravi lesioni personali. Assistenza

1. Effettuare la pulizia e la manutenzione subito

dopo aver terminato il lavoro. Mantenere l’u- tensile in condizioni ottimali. Lubricare le parti mobili per evitare che si arrugginiscano e ridurre al minimo l’usura relativa alla frizione. Pulire tutte le polveri dalle parti.

2. Richiedere a un centro di assistenza auto-

rizzato Makita l’ispezione a intervalli regolari dell’utensile.

3. Per preservare la SICUREZZA e l’AFFIDA-

BILITÀ del prodotto, la manutenzione e la riparazione vanno eseguite da parte di centri di assistenza autorizzati Makita, utilizzando sempre pezzi di ricambio Makita.

4. Attenersi alle normative locali quando si

ISTRUZIONI. AVVERTIMENTO: NON lasciare che como- dità o la familiarità d’utilizzo con il prodotto (acquisita con l’uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il pro- dotto in questione. L’USO IMPROPRIO o la man- cata osservanza delle norme di sicurezza indicate nel presente manuale di istruzioni potrebbero causare gravi lesioni personali. DESCRIZIONE DELLE PARTI ► Fig.1: 1. Leva di blocco 2. Grilletto 3. Gancio

4. Adattatore della punta 5. Sportellino

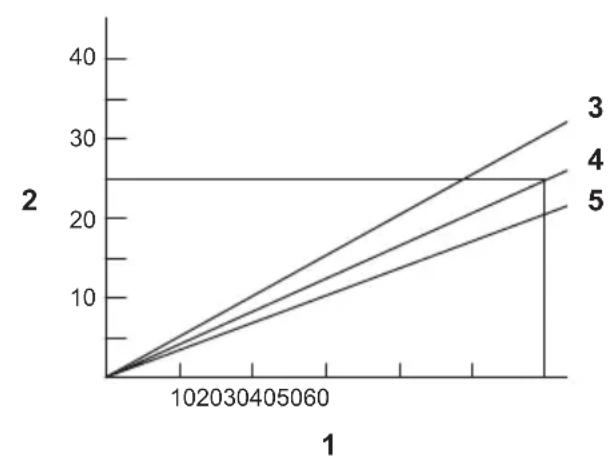

scorrevole INSTALLAZIONE Scelta del compressore

1. Frequenza di chiodatura (volte al minuto) 2. Portata d’aria

erogata al minuto dal compressore (L al minuto) 3. 0,69 MPa (6,9 bar) 4. 0,57 MPa (5,7 bar) 5. 0,45 MPa (4,5 bar) Il compressore d’aria deve essere conforme ai requisiti dello standard EN60335-2-34. Per assicurare un funzionamento efciente in termini di costi, scegliere un compressore che offra livelli elevati di pressione e portata d’aria erogata. Il graco mostra il rapporto tra la frequenza di chiodatura, la pressione applicabile e la portata d’aria erogata dal compressore. Pertanto, se la chiodatura avviene, ad esempio, a una velocità di circa 60 volte al minuto a una compressione di 0,57 MPa (5,7 bar), è necessario un compressore con una portata d’aria erogata di oltre 25 litri al minuto. Qualora la pressione di alimentazione dell’aria superi la pressione nominale dell’utensile, è necessario utilizzare regolatori di pres- sione per limitare la pressione dell’aria alla pressione nominale dell’utensile. In caso contrario, sussiste il pericolo di gravi lesioni per l’operatore dell’utensile o per le persone nelle vicinanze. Scelta del tubo essibile dell’aria ATTENZIONE: Una bassa portata d’aria erogata dal compressore, o un tubo essibile dell’aria lungo o con un diametro più piccolo in rapporto alla frequenza di chiodatura, potrebbero causare una diminuzione della capacità di propul- sione dell’utensile. ► Fig.2 Utilizzare un tubo essibile dell’aria quanto più largo e più corto possibile per assicurare un’operazione di chiodatura continua ed efciente. Con una pressione dell’aria pari a 0,49 MPa (4,9 bar), è consigliato un tubo essibile dell’aria con un diametro interno di oltre 6,5 mm e una lunghezza inferiore a 20 m, quando l’intervallo tra ciascuna chiodatura è pari a 0,5 secondi. I tubi essibili di erogazione dell’aria devono avere una pressione di esercizio minima nominale pari a 1,03 MPa (10,3 bar) o al 150 per cento della pressione massima prodotta nel sistema, a seconda di quale sia il valore più elevato.37 ITALIANO Lubricazione ► Fig.3 Per assicurare prestazioni massime, installare un gruppo aria (oliatore, regolatore, ltro dell’aria) il più vicino possibile all’utensile. Regolare l’oliatore in modo che venga erogata una goccia d’olio ogni 50 chiodi. Quando non si utilizza un gruppo aria, oliare l’utensile con olio per utensili pneumatici, applicando 2 (due) o 3 (tre) gocce nel raccordo dell’aria. Questa operazione va effettuata prima e dopo l’uso. Per una corretta lubricazione, far sparare l’utensile un paio di volte dopo aver introdotto l’olio per utensili pneumatici. ► Fig.4: 1. Olio per utensili pneumatici DESCRIZIONE DELLE FUNZIONI ATTENZIONE: Prima di regolare o controllare il funzionamento sull’utensile, rilasciare sempre il grilletto e la leva di blocco e scollegare il tubo essibile. Grilletto e leva di blocco AVVERTIMENTO: Quando si intende col- legare il tubo essibile, accertarsi che le dita non siano appoggiate sul grilletto e sulla leva di blocco. In caso contrario, l’utensile potrebbe sparare accidentalmente e risultare in lesioni personali. L’utensile è dotato di una leva di blocco per evitare di premere accidentalmente il grilletto. Per applicare i chiodi a spillo, premere innanzitutto la leva di blocco, quindi premere il grilletto. ► Fig.5: 1. Leva di blocco ► Fig.6: 1. Grilletto Controllo del sistema di sicurezza AVVERTIMENTO: Accertarsi che tutti i sistemi di sicurezza funzionino correttamente prima dell’uso. La mancata osservanza di questa indicazione potrebbe causare lesioni personali. ATTENZIONE: Accertarsi sempre che l’uten- sile non sia caricato con chiodi a spillo. ► Fig.7: 1. Grilletto 2. Leva di blocco Prima di un’operazione di chiodatura con chiodi a spillo, controllare il sistema di sicurezza nel modo seguente:

1. Tirare lo sportellino scorrevole del caricatore verso

se stessi per rilasciare il meccanismo di prevenzione dello sparo a vuoto.

2. Scaricare l’utensile.

3. Accertarsi di non poter premere il grilletto quando

la leva di blocco non è premuta.

4. Accertarsi di poter premere il grilletto dopo aver

premuto la leva di blocco. Qualora l’utensile non superi il controllo indicato sopra, interrompere l’utilizzo dell’utensile e rivolgersi a un centro di assistenza autorizzato per la riparazione. Gancio ATTENZIONE: Prima di utilizzare il gancio, accertarsi che le dita non siano appoggiate sul grilletto o sulla leva di blocco e scollegare il tubo essibile dall’utensile. ATTENZIONE: Non appendere mai l’utensile in ubicazioni elevate o su superci potenzial- mente instabili. ATTENZIONE: Non appendere il gancio alla cintola. Qualora la chiodatrice dovesse cadere acci- dentalmente, potrebbe risultare nello sparo acciden- tale e in lesioni personali. ► Fig.8: 1. Gancio Il gancio è comodo per appendere temporaneamente l’utensile. Conservazione della chiave esagonale Conservare la brugola come indicato, quando non è in uso, per evitare che si perda. ► Fig.9: 1. Chiave esagonale Sofatore ad aria compressa ATTENZIONE: Non puntare l’apertura di espulsione del sofatore ad aria compressa verso alcuna persona. Inoltre, tenere le mani e i piedi lontani dall’apertura di espulsione. In caso con- trario, qualora si prema accidentalmente il pulsante del sofatore ad aria compressa, si potrebbe causare una lesione personale. ATTENZIONE: Controllare sempre l’ambiente circostante prima di utilizzare il sofatore ad aria compressa. Polveri o oggetti sofati via potrebbero colpire qualcuno. ATTENZIONE: Non collegare né scollegare il tubo essibile dell’aria mentre si preme il pul- sante del sofatore ad aria compressa. L’aria fornita all’utensile può venire utilizzata anche come sofatore ad aria compressa. È possibile pulire l’area di lavoro premendo il pulsante sull’estremità dell’impugnatura. ► Fig.10: 1. Pulsante AVVISO: Dopo aver utilizzato il sofatore ad aria compressa, la forza di avvitatura dell’utensile si riduce temporaneamente. In tal caso, attendere che la pressione dell’aria torni al valore normale. AVVISO: Qualora si utilizzi il sofatore ad aria com- pressa subito dopo aver applicato l’olio, effettuare un sofo di prova. L’olio potrebbe venire spruzzato insieme all’aria.38 ITALIANO MONTAGGIO ATTENZIONE: Prima di effettuare qualsi- asi intervento sull’utensile, rilasciare sempre il grilletto e la leva di blocco e scollegare il tubo essibile. Caricamento della chiodatrice per chiodi a spillo ATTENZIONE: Mantenere lo sportellino scor- revole quando si preme il pulsante di sblocco. Se i chiodi a spillo sono caricati nel caricatore, lo sportel- lino scorrevole si sposta improvvisamente, quando si preme il pulsante di sblocco. ATTENZIONE: Spostare sempre lentamente e con attenzione lo sportellino scorrevole. La caduta accidentale di chiodi a spillo, specialmente quando si lavora in ubicazioni elevate, potrebbe causare lesioni personali. ATTENZIONE: Quando si intende caricare i chiodi nel caricatore, caricare chiodi dello stesso tipo e dimensione, e di lunghezza uniforme. AVVISO: Caricare i chiodi a spillo nella dire- zione corretta. Il caricamento nella direzione errata potrebbe causare un’usura prematura del propulsore e il danneggiamento delle altre parti. AVVISO: Non utilizzare chiodi a spillo collegati deformati. Utilizzare esclusivamente i chiodi a spillo specicati nel presente manuale. L’utilizzo di chiodi a spillo diversi da quelli specicati potrebbe causare l’inceppamento dei chiodi a spillo e la rottura della chiodatrice per chiodi a spillo.

1. Mentre si mantiene lo sportellino scorrevole,

premere il pulsante di sblocco e spostare lo sportellino scorrevole per aprirlo. ► Fig.11: 1. Pulsante di sblocco 2. Sportellino scorrevole

2. Appoggiare i chiodi a spillo contro il caricatore e

inserirli nella fessura no in fondo. Fare attenzione a posizionare i chiodi a spillo nella direzione corretta.

3. Tenendo i chiodi a spillo in questa posizione, farli

scorrere no in fondo nella guida del propulsore. ► Fig.12: 1. Chiodi a spillo 2. Guida del propulsore

4. Riportare il caricatore nella posizione originale no

a quando il pulsante di sblocco scatta verso l’alto. Dimensioni dei chiodi Con il presente utensile è possibile utilizzare esclusiva- mente gli elementi di ssaggio seguenti. Chiodi a spillo calibro 23 ► Fig.13 Massimo ► Fig.14: (1) 35 mm Minimo ► Fig.15: (1) 15 mm (2) 0,6 mm Scaricamento della chiodatrice per chiodi a spillo Per rimuovere i chiodi a spillo, seguire le procedure della sezione “Caricamento della chiodatrice per chiodi a spillo” al contrario. Adattatore della punta Quando si intende applicare chiodi a spillo su superci delicate, utilizzare l’adattatore della punta. Per installare l’adattatore della punta, posizionarlo sulla copertura della guida del propulsore, in modo che le sporgenze all’interno dell’adattatore della punta entrino nella copertura della guida del propulsore. ► Fig.16 Un adattatore della punta di riserva è conservato nel supporto all’estremità dello sportellino scorrevole. ► Fig.17 Collegamento del tubo essibile dell’aria ATTENZIONE: Non appoggiare il dito sul grilletto quando si intende collegare il tubo essi- bile dell’aria. ► Fig.18: 1. Raccordo dell’aria 2. Manicotto dell’aria Far scorrere il manicotto dell’aria del tubo essibile dell’aria sul raccordo dell’aria dell’utensile. Accertarsi che il manicotto dell’aria si innesti saldamente in posi- zione quando è installato sul raccordo dell’aria. È necessario installare un giunto per tubi essibili sull’utensile o in prossimità di quest’ultimo, in modo tale che il serbatoio di pressione si scarichi quando il giunto di alimentazione dell’aria viene scollegato. FUNZIONAMENTO ATTENZIONE: Accertarsi che tutti i sistemi di sicurezza funzionino correttamente prima dell’uso. Controllo del funzionamento corretto prima dell’uso Prima dell’uso, controllare sempre i punti seguenti. — Accertarsi che l’utensile non funzioni se si è sol- tanto collegato il tubo essibile dell’aria. — Accertarsi che l’utensile non funzioni se si è sol- tanto premuto il grilletto. Applicazione dei chiodi a spillo AVVERTIMENTO: Accertarsi di mettere in contatto la punta contro il materiale, prima di premere il grilletto. Lo sparo accidentale potrebbe risultare in lesioni personali. ATTENZIONE: Quando l’utensile non è in uso, impostare sempre la leva di blocco sulla posizione di blocco del grilletto.39 ITALIANO ► Fig.19

1. Posizionare la punta di piatto sul materiale,

quindi tenere l’utensile saldamente premuto contro il materiale.

2. Premere la leva di blocco, quindi premere a fondo

il grilletto per applicare il chiodo a spillo.

Dopo aver applicato un chiodo a spillo, accertarsi di rilasciare completamente il grilletto e la leva di blocco. Qualora la testa del chiodo a spillo applicato resti al di sopra della supercie del materiale, tenere saldamente ferma la testa della chiodatrice per chiodi a spillo quando si applica il chiodo a spillo. ► Fig.20 NOTA: Quando il grilletto viene premuto dopo un azionamento rapido del grilletto, la chiodatrice potrebbe non fare nulla e funzionare per un attimo senza sparare il chiodo a spillo. In tal caso, rilasciare completamente il grilletto e la leva di blocco, prima di applicare di nuovo il chiodo a spillo. AVVISO: Non utilizzare chiodi o un nastro di chiodi deformati. In caso contrario, si causa un’alimenta- zione scadente dei chiodi. Meccanismo di prevenzione dello sparo a vuoto Questo utensile è dotato di un meccanismo di preven- zione dello sparo a vuoto. Quando restano pochi chiodi nel caricatore, il grilletto viene bloccato nella posizione non premuta, per impedire l’attivazione dell’utensile. Quando tale meccanismo viene attivato, caricare altri chiodi per riprendere l’operazione. Indicatore di esaurimento Quando il numero residuo di chiodi nel caricatore si riduce, l’indicatore di esaurimento diventa rosso. Ricaricare i chiodi quando l’indicatore di esaurimento diventa rosso. ► Fig.21: 1. Indicatore di esaurimento Rimozione dei chiodi a spillo inceppati AVVERTIMENTO: Rilasciare sempre il gril- letto e la leva di blocco, e scollegare il tubo essi- bile, prima di rimuovere chiodi inceppati. Quando un chiodo a spillo è inceppato, rimuovere il chiodo a spillo nel modo seguente. Accertarsi sempre di scollegare il tubo essibile prima di rimuovere i chiodi inceppati. ► Fig.22: 1. Bullone (A) 2. Bullone (B) 3. Copertura della guida del propulsore

2. Rimuovere l’adattatore della punta.

3. Allentare i bulloni (A) e (B) ruotandoli di circa due

giri utilizzando la brugola in dotazione con la chiodatrice per chiodi a spillo.

4. Rimuovere la copertura della guida del propulsore

5. Rimuovere chiodi a spillo inceppati, detriti, adesivi

e trucioli, e così via, dal passaggio per i chiodi a spillo.

6. Controllare l’eventuale presenza di chiodi a spillo

incastrati o altri corpi estranei nella copertura della guida del propulsore.

7. Riapplicare la copertura della guida del propul-

sore, ssarla con questi due bulloni e riapplicare l’adat- tatore della punta. MANUTENZIONE ATTENZIONE: Rilasciare sempre il grilletto e la leva di blocco, e scollegare il tubo essibile, prima di tentare di effettuare l’ispezione o la manutenzione. AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe. Manutenzione della chiodatrice Controllare sempre le condizioni generali dell’utensile e l’eventuale presenza di viti allentate, prima dell’uso. Serrarle, se necessario. Con l’utensile scollegato, effettuare un’ispezione gior- naliera per assicurare un movimento libero della leva di blocco e del grilletto. Non utilizzare l’utensile qualora il grilletto o la leva di blocco restino bloccati in posizione o inceppati. Quando l’utensile non deve essere utilizzato per un periodo di tempo prolungato, lubricarlo utilizzando olio per utensili pneumatici e riporlo in un luogo sicuro. Evitare l’esposizione alla luce diretta del sole e/o ad ambienti umidi o caldi. ► Fig.23 Manutenzione del compressore, del gruppo dell’aria e del tubo essibile dell’aria Dopo il lavoro, scaricare sempre il serbatoio del compressore e il ltro dell’aria. Qualora si consenta la penetrazione di umidità nell’utensile, si potrebbero causare prestazioni scadenti e un potenziale guasto dell’utensile. ► Fig.24: 1. Rubinetto di scarico ► Fig.25: 1. Filtro dell’aria Vericare a intervalli regolari la presenza di una quan- tità sufciente di olio per utensili pneumatici nell’oliatore del gruppo dell’aria. Il mancato mantenimento di una lubricazione sufciente causa una rapida usura delle guarnizioni circolari. ► Fig.26: 1. Oliatore 2. Olio per utensili pneumatici Tenere il tubo essibile dell’aria lontano dal calore (oltre 60°C) e da sostanze chimiche (solventi, acidi o alcali forti). Inoltre, far passare il tubo essibile lontano da ostacoli sui quali potrebbe restare pericolosamente impigliato durante l’uso. I tubi essibili devono anche essere orientati lontano da bordi aflati e aree che potrebbero causarne il danneggiamento o l’abrasione.40 ITALIANO Chiodi Maneggiare i nastri di chiodi e le relative scatole con attenzione. Qualora i nastri dei chiodi siano stati maneggiati in modo brusco, potrebbero essere defor- mati e causare un’alimentazione scadente dei chiodi. Evitare di conservare i chiodi in ubicazioni molto umide o calde, oppure in ubicazioni esposte alla luce diretta del sole. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utiliz- zando sempre ricambi Makita. ACCESSORI OPZIONALI ATTENZIONE: Questi accessori o compo- nenti aggiuntivi sono consigliati per l’uso con l’u- tensile Makita specicato nel presente manuale. L’impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo pressato. Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.
