KULLANIM KILAVUZU MSZAP25VGK MITSUBISHI

- Bu üniteyi doğru ve güvenli bir biçimde kullanmak için, kullanmadan önce bu işletim talimatlarını okuduğunuzdan emin olun.

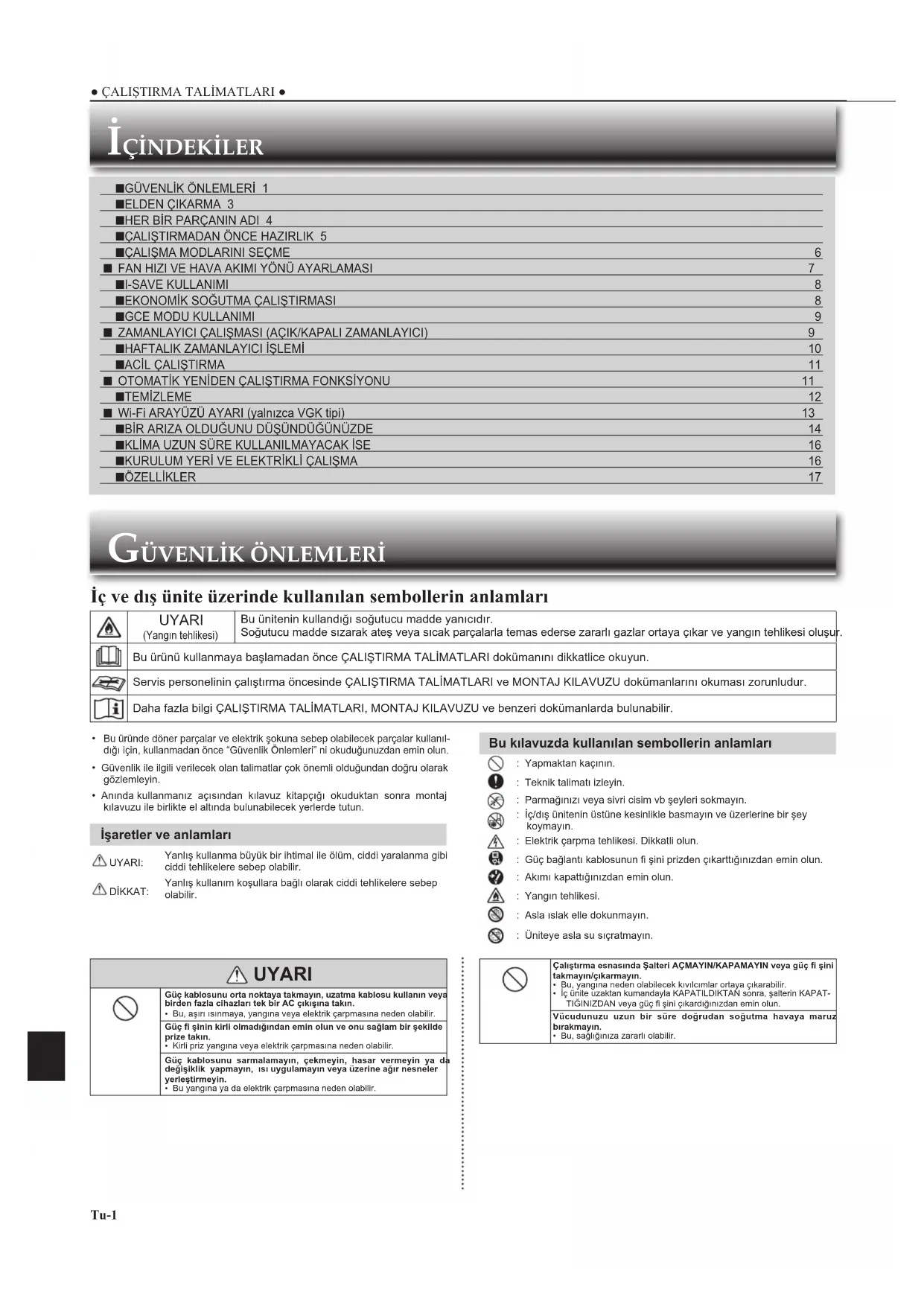

■GÜVENLİK ÖNLEMLERİ 1
■ELDEN ÇIKARMA 3
■HER BİR PARÇANIN ADI 4
■ÇALIŞTIRMADAN ÖNCE HAZIRLIK 5
■ÇALIŞMA MODLARINI SEÇME 6

■ FAN HIZI VE HAVA AKIMI YÖNÜ AYARLAMASI 7

■I-SAVE KULLANIMI 8

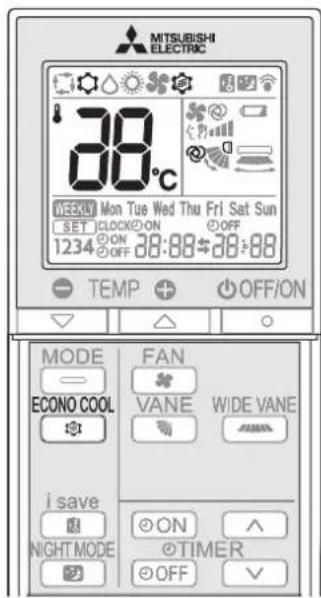

■EKONOMİK SOĞUTMA ÇALIŞTIRMASI 8

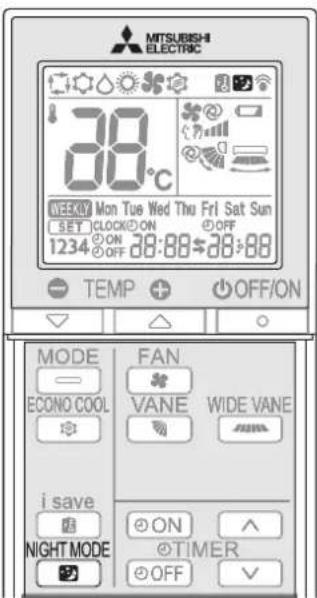

■GCE MODU KULLANIMI 9

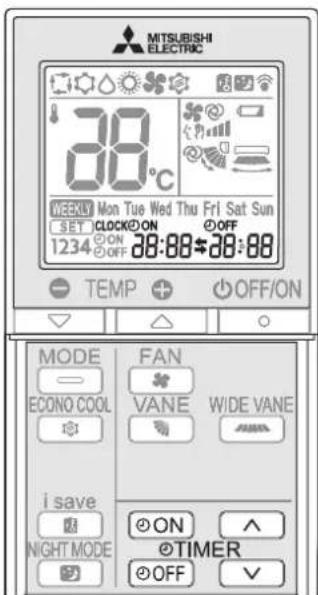

■ ZAMANLAYICI ÇALIŞMASI (AÇIK/KAPALI ZAMANLAYICI) 9

■HAFTALIK ZAMANLAYICI İŞLEMİ 10

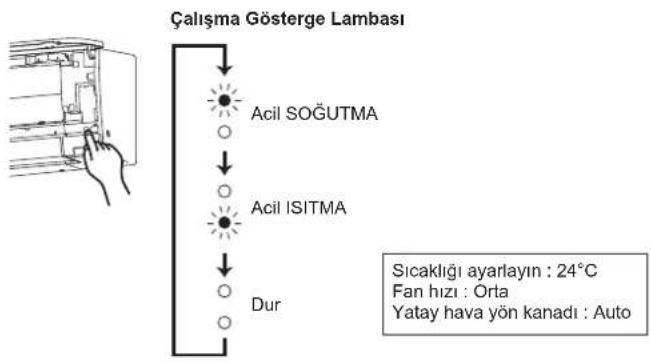

■ACİL ÇALIŞTIRMA 11

■ OTOMATİK YENİDEN ÇALIŞTIRMA FONKSİYONU 11

■TEMIZLEME 12

■ Wi-Fi ARAYÜZÜ AYARI (yalnızca VGK tipi) 13

■BİR ARIZA OLDUĞUNU DÜŞÜNDÜĞÜNÜZDE 14
■KLİMA UZUN SÜRE KULLANILMAYACAK İSE 16
■KURULUM YERİ VE ELEKTRİKLİ ÇALIŞMA 16
■ÖZELLİKLER 17

GÜVENLİK ÖNLEMLERİ

İç ve dış ünite üzerinde kullanılan sembollerin anlamları

	UYARI(Yangın tehlikesi)	Bu ünitenin kullandığı soğutucu madde yanıcıdır.Soğutucu madde sızarak ateş veya sıcak parçalarla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.
	Bu ürünü kullanmaya başlamadan önce ÇALIŞTIRMA TALİMATLARI dokümanını dikkatlice okuyun.
	Servis personelinin çalıştırma öncesinde ÇALIŞTIRMA TALİMATLARI ve MONTAJ KILAVUZU dokümanlarını okuması zorunludur.
	Daha fazla bilgi ÇALIŞTIRMA TALİMATLARI, MONTAJ KILAVUZU ve benzeri dokümanlarda bulunabilir.

• Bu üründe döner parçalar ve elektrik şokuna sebep olabilecek parçalar kullanıldığı için, kullanmadan önce "Güvenlik Önlemleri" ni okuduğunuzdan emin olun.
• Güvenlik ile ilgili verilecek olan talimatlar çok önemli olduğundan doğru olarak gözlemleyin.
• Anında kullanmanız açısından kılavuz kitapçığı okuduktan sonra montaj kılavuzu ile birlikte el altında bulunabilecek yerlerde tutun.

işaretler ve anlamları

UYARI:

Yanlış kullanma büyük bir ihtimal ile ölüm, ciddi yaralanma gibi ciddi tehlikelere sebep olabilir.

DİKKAT:

Yanlış kullanım koşullara bağlı olarak ciddi tehlikelere sebep olabilir.

Bu kılavuzda kullanılan sembollerin anlamları

: Yapmaktan kaçının.

: Teknik talimatı izleyin.

: Parmağınızı veya sivri cisim vb şeyleri sokmayın.

: İç/dış ünitenin üstüne kesinlikle basmayın ve üzerlerine bir şey koymayın.

: Elektrik çarpma tehlikesi. Dikkatli olun.

: Güç bağlantı kablosunun fi şini prizden çıkarttığınızdan emin olun.

: Akımı kapattığınızdan emin olun.

: Yangın tehlikesi.

: Asla ıslak elle dokunmayın.

: Üniteye asla su sıçratmayın.

⚠️ UYARI
	Güç kablosunu orta noktaya takmayın, uzatma kablosu kullanın veya birden fazla cihazları tek bir AC çıkışına takın.• Bu, aşırı isınmaya, yangına veya elektrik çarpmasına neden olabilir.
	Güç fi şinin kirli olmadığından emin olun ve onu sağlam bir şekilde prize takın.• Kirli priz yangına veya elektrik çarpmasına neden olabilir.
	Güç kablosunu sarmalamayın, çekmeyin, hasar vermeyin ya da değişiklik yapmayın, ısı uygulamayın veya üzerine ağır nesneler yerleştirmeyin.• Bu yangına ya da elektrik çarpmasına neden olabilir.

Çalıştırma esnasında Şalteri AÇMAYIN/KAPAMAYIN veya güç fi şini takmayın/çıkarmayın.

- Bu, yangına neden olabilecek kıvılcımlar ortaya çıkarabilir.

- İç ünite uzaktan kumandayla KAPATILDIKTAN sonra, şalterin KAPATTIGINIZDAN veya güç fi şini çıkardığınızdan emin olun.

Vücudunuzu uzun bir süre doğrudan soğutma havaya maruz bırakmayın.

- Bu, sağlığınıza zararlı olabilir.

GÜVENLİK ÖNLEMLERİ

	Ünite kullanıcı tarafından takılmamalı, yeri değiştirilmemeli, parçalanmamalı, üzerinde değişiklik yapılmamalı ya da tamir edilmemelidir. Kurulumu yanlış yapılan bir klima yangın çıkmasına, elektrik carpmalarına, yaralanmalara ya da su sızıntilarına vs. yol açabilir. Bu konuyla ilgili satıcınıza danışın. Güç bağlantı kablosu zarar görmesi halinde olası bir tehlikeyi önlemek amacıyla imalatçı ya da servis elemanı tarafından değiştirilmelidir.
	Üniteyi kurarken, konumunu değiştirirken ya da bakımını yaparken soğutucu devresine belirtilen soğutucudan (R32) başka bir madde girmemesine dikkat ediniz. Hava gibi yabancı maddelerin bulunması, normal olmayan basınç artışına neden olabilir ve paltama ya da yaralanmaya neden olabilir. Sistemde belirtilenin haricinde soğutma sıvılarının kullanılması mekanik arizaya, sistem arizasına ya da ünitenin bozulmasına neden olacaktır. En kötüsü ise, bu durum ürün güvenliğinin sağlanmasına ciddi şekilde zarar verecektir.
	Bu uygulamanın güvenlikten sorumlu olan bir kişi tarafından herhangi bir denetim altında bulundurulmadıkları veya uygulamanın kullanımına İlişkin herhangi bir tallmat almadıkları sürece (çocuklar da dahil olmak üzere) fi ziki, duyusal ve zihinsel anlamda engeli olan veya deneyim ve bilgi eksikliği bulunan kişilerce kullanılması amaçlanmamıştır.
	Çocuklar uygulama ile oynamamalarının sağlanması amacıyla de-netim altında tutulmalıdır.
	Hava girişine ve çıkışına parmak, çubuk ya da başka nesnele sokmayın. Çalışma sırasında içteki fan yüksek hızla döndüğü için yaralanmalara neden olabilir.
	Anormal bir durumda (yanık kokusu gibi), klimayı durdurun ve güç fi şini çıkarın ya da şalteri KAPATIN. Anormal durumda devamli çalıştırma arıza, yangın veya elektrik şokuna neden olabilir. Bu durumda, satıcınıza danışın.
	Klima soğutmadiği ya da ısıtmadığı zaman, soğutucu madde sistntısı olasılığı vardır. Soğutucu madde sistntısı tespit edilirse çalıştırmayı durdurun, odayi lyice havalandırın ve derhal bayınızle iletişime geçin. Tamir üniteyi soğutucuyla tekrar doldurmayı içeriyorsa, ayrıntıları servis teknisyenine sorun. Klima içerisinde kullanılan soğutucu madde zararlı değildir. Genelde, sizmaz. Ancak, soğutucu madde sistntısı ateş veya fanlı ısıtici, gaz-yağı kullanan ısıtici veya ocak gibi cihazların sıcak parçalarıyla temas ederse zararlı gazlar ortaya çıkar ve yangın tehlikesi oluşur.
	Kullanıcı iç ünitenin iç kısmını yıkamaya hiçbir zaman çalışmamalıdır. Ünitenin iç kısmının temizlenmeye ihtiyaç duyulması durumunda, satıcınızla iletişime geçin. Uygun olmayan deteriorların kullanılması ünite içerisindeki plastik malzemelerin hasar görmesine neden olarak su sızıntilarına yol açabilir. Deterjan elektrikli parçalarla ya da motoria temas ederse bu cihazın arızalanmasına, cihazdan duman ya da yangın çıkmasına neden olabilir. Bu cihaz sürekli çalışan ateşleme kaynaklarının (ômeğin: açık alev, gazla çalışan bir cihaz veya elektrikli ısıtici) olmadığı bir odada saklanmalıdır. Soğutucu maddelerin her zaman belirgin bir kokuya sahip olmayacağını unutmayın. Üreticinin tavsiye etlikleri haricinde buz çözme işlemini veya cihazın temizleme sürecini hızlandıracak yöntemler kullanmayın. Dolmeyin veya yakmayın.
	İç ünite, belirtilen taban alanı miktarını aşan odalara kurulmalıdır. Lütfen bayinize danışın. AP50: 1,7 m^2
	Bu cihaz, uzman veya kalifi ye personel tarafından atölyelerde, hafi f sanayide ve çiftliklerde kulanıma ya da belirtilen kişilerin ticari amaçlı olarak kullanımına uygundur.
DİKKAT
	Hava girişi veya iç/diş ünitenin alüminyum kanatlarına dokunmayın. Bu, yaralanmalara neden olabilir.
	Ünitede böcek öldürücüler veya yanıcı spreyler kullanmayın. Yangına ya da ünitenin deforme olmasına sebep olabilir.
	Hayvanları ya da ev bitkilerini doğrudan hava akımına maruz bırakmayın. Bu, hayvanlara veya bitkilere zarar verebilir.
	İç/diş ünitenin altına başka elektrik cihazları ya da eşya yerleştirmeyin. Uniteden su damlayabilir ve bu, hasara yada zarara neden olabilir.
	Üniteyl hasarlı kurulum durumunda bırakmayın. Ünite düşebilir ve bu, yaralanmaya neden olabilir.
	Üniteyi çalıştırmak ya da temizlemek için dengesiz bir banka çıkmayın. Düşerseniz yaralanmanızna neden olabilir.
	Güç bağlantı kablosunu çekmeyin. Bu, içtekl kablonun bir kısmının kırılmasına neden olabilir ve bu da aşırı ısınmaya veya yangına sebebyet verebilir.
	Pilleri sökmeyin, şarj etmeyin ve ateşe atmayın. Bu pillerin akmasına veya yangın ya da patlamaya neden olabilir.

	Üniteyl yüksek nemde (%80 RH ya da daha fazla) ve/veya pencere ya da kapi açık halde 4 saatten daha uzun bir süre çalistirmayin.Bu durum klimada yoğunlaşmaya neden olabilir ve oluşan su damlayarak eşyaları islatabilir ya da bunlara zarar verebilir.Klimadaki yoğunlaşma küf gibi mantarların oluşmasına neden olabilir.
	Üniteyi gıda saklama, kalkan hayvanlar, yetişen bitkiler veya koruyucu duyarlık cihazları veya sanat eşyaları gibl özel amaçlar için kullanmayın.Bu, kalitenin bozulmasına veya hayvanlar ve bitkilerin zarar gürmesine neden olabilir.Yanıcı cihazları doğrudan hava akımına maruz bırakmayın.Bu eksik yanmaya neden olabilir.Yanlışlıkla yutmamak için pilleri hiçbir nedenle asla ağzınıza sokmayın.Pil yutmak boğulmaya ve/veya zehirlenmeye neden olabilir.
	Üniteyi temizlemeden önce, KAPATIN ve güç fi şini çıkarın veya şalteri KAPATIN.Bu, çalıştırma esnasında içteki fan yüksek hızla döndüğü için yaralan-maya neden olabilir.
	Ünite uzun bir süre kullanılmayacak olduğunda, güç fi şini çıkarın veya şalteri KAPATIN.Bu ünite kir birklirebilir ve bu, aşırı isinma veya yangına neden olabilir.
	Uzaktan kumandadaki tüm pilleri aynı tipte yenileriyle değiştirin.Eski pili yenisiyle beraber kullanmak aşırı isinma, sızıntı veya patlamaya neden olabilir.Pil sıvısı derinize ya da kıyafetlerinize temas ederse, onları temiz suyla İyİce yıkayın.Pil sıvısı gözlerle temas ederse, onları temiz suyla İyİce yıkayın ve hemen tıbbi yardım çağırın.
	Ünite, yakma cihazlarıyla birlikte çalıştırıldığında alanın iyi havalandırıldığından emin olun.Yetersiz havalandırma oksijenin azlığına neden olabilir.
	Gök gürültüsü duyduğunuzda ve şimşek çakması olduğunda şalteri KAPATIN.Ünite şimşek çakarsa zarar görebilir.
	Klima birkaç mevsim kullanıldıktan sonra, normal temizlemeye ek olarak muayene ve bakım yapın.Ünitodoki kir ya da toz nahoş bir koku oluşturabilir, küf gibi mantarların oluşumunu sağlayabilir ya da boşaltma kanalında tıkanıklık oluşturulabilir ve iç uniteden suyun sizmasına neden olabilir. Uzmanlaşmış bilgi ve yetenekler gerektiren muayene ve bakım için satıcınıza danışın.
	Düğmeleri ıslak ellerle çalıştırmayın.Bu elektrik çarpmasına neden olabilir.
	Kilmayı suyla temizlemeyin veya üstüne çiçek vazosu gibl su içeren bir nesne koymayın.Bu yangına veya elektrik şokuna neden olabilir.
	Dış ünitenin üstüne basmayın veya herhangi bir nesne yerleştirmeyin.Siz ya da nesne düşerse yaralanmaya neden olabilir.

ÖNEMLİ

Kirli fi İtreler, klimada yoğunlaşmaya ve sonuç olarak küf gibi mantarların oluşmasına neden olur. Bu nedenle hava fi İtrelerinin 2 haftada bir temizlenmesi tavslıye edilir.

İşleme başlamadan önce yatay kanatların kapalı konumda olduğundan emin olun. Yatay kanatlar açık konumdayken işleme başlanması durumunda, kanatlar doğru konumlarına dönemeyebilir.

GÜVENLİK ÖNLEMLERİ

Tesisatı için

⚠ UYARI
—	Klimayı takmak için saticınıza danışın.Kurulum özel bilgi ve yetenekler gerektirdiği için kullanıcı tarafından kurulmamalıdır. Yanlış kurulan bir klima su süzıntısına, yangına veya elektrik çarpmasına neden olabilir.
	Klima için tahısıs edilmiş blir güç kaynağı sağlayın.Tahsis edilmemiş bir güç kaynağı aşırı isinmaya veya yangına neden olabilir.
	Üniteyi yanıcı gaz süzıntısının olduğu yerlere tesis etmeyin.Dış ünite etrafında gaz sızarsa veya birkirse, bu patlamaya neden olabilir.
	Üniteyl doğru topraklayın.Topraklama kablosunu gaz borusu, su borusu, yıldırım çubuğu veya telefon topraklama kablosuna bağlamayın. Yanlış topraklama elektrik çarpmasına neden olabilir.
[24D7]—	Kilmanın kurulum yerine bağlı olarak (yüsek nemli alanlar gibi) toprak kaçağına karşı devre kesici şalteri takın.Toprak kaçağına karşı devre kesici takiːlmaması halinde elektrik çarpması meydana gelebilir.
	Atık suyun doğru bir şekilde boşaltıldığından emin olun.Boşaltım deliği yanlışsa, su iç/dış üniteden damlayabilir, eşyaları islatabilir ve onlara zarar verebilir.

Anormal koşulda
Klimanın çalışmasını hemen durdurun ve satıcınıza danışın.

Wi-Fi arayüzü için

(Yanlış kullanım ağır yaralanma veya ölüme yol açacak ciddi sonuçlar doğurabilir.)
[WWX]	Bu cihaz, gözetim altında olan ya da kendilerine cihazın güvenli kullanımıyla İlgili tali matların anlatıldığı, cihazın neden olabileceği tehlikeleri anlamış olan, 8 yaş ve üzeri çocuklar ile fi ziksel, duyusal veya zihinsel becerileri düşük ya da deneyim ve bilgi eksikiği olan kişiler tarafından kullanılabilir.
	Çocuklar cihazla oynamamalıdır. Gözetim altında olmadıkları takdirde çocukların temizlik ve kullanıcı bakımı yapmalarına izin verilmemelidir.
	Wi-Fi arayüzünü elektrikli tıbbi ekipmanların yanında veya vücudunda kalp pili ya da kardiyoverter-defi brilatör gibi tıbbi cihaz olan kişilerin yanında kullanmayın.• Tıbbi ekipmanın veya cihazın anzalanması nedeniyle kazaya yol açabilir.
	Wi-Fi arayüzünü civardaki otomatik kapı veya yangın alarmı gibi cihazların kumandaları yakınına kurmayın.• Arıza nedeniyle kazalara yol açabilir.
[WCC]	Wi-Fi arayüzüne islak elle dokunmayın.• Cihaza hasar verebilir, elektrik çarpmasına veya yangına neden olabilir.
[3CW0]	Wi-Fi arayüzü üzerine su sıçratmayın veya cihazı banyoda kullanmayın.• Cihaza hasar verebilir, elektrik çarpmasına veya yangına neden olabilir.
[85Y0]	Wi-Fi arayüzü düşürülürse veya tutucu ya da kablo hasar görürse, güç bağlantı fi şinin bağlantısını kesin veya şalteri KAPATIN.• Yangina veya elektrik çarpmasına neden olabilir. Bu durumda, saticınıza danışın.
[087] DİKKAT(Yanlış kullanım yaralanma veya binada hasara yol açacak sonuçlar do-ğurabilir.)
	Wi-Fi arayüzünü ayarlamak veya temizlemek için zemine sağlam şekilde oturmayan merdivenli tabureye çıkmayın.• Düşerseniz yaralanmaya neden olabilir.
	Wi-Fi arayüzünü diğer kablosuz cihazlar, mikrodalgalar, kablosuz telefonlar veya faks makılelerının yanında kullanmayın.• Bunların anzalanmasına neden olabilir.

ELDEN ÇIKARMA

Fig. 1

Bu ürünü elden çıkarmak için satıcınıza başvurun. AEEE Yönetmeliğine Uygundur.

Not:

Bu sembol işareti sadece AB ülkeleri içindir. Bu sembol 2012/19/EU sayılı direktif, Madde 14 Kullanıcılar için bilgiler ve Ek IX'a ve/veya 2006/66/EC sayılı direktif Madde 20 son kullanıcılar için bilgiler ve Ek Il'ye uygundur.

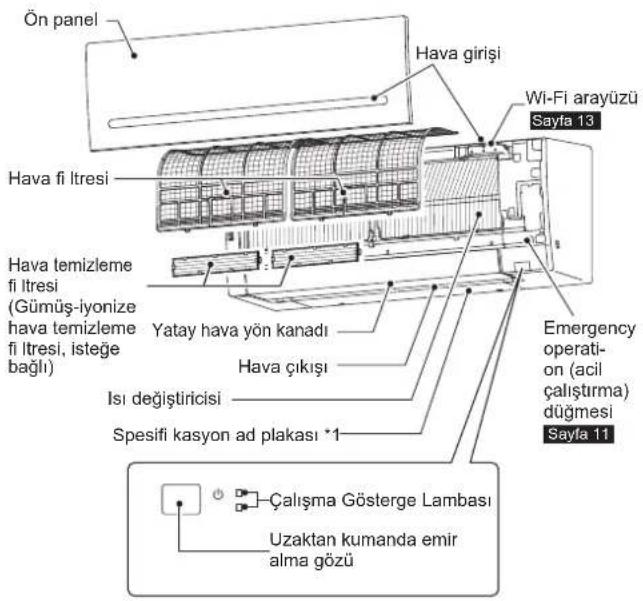

Her BİR PARÇANIN ADI

İç ünite Uzaktan kumanda

Ön panel Hava girişi Wi-Fi arayüzü Sayla 13 Hava fi İtresi Hava temizleme fi İtresi (Gümüş-iyonize hava temizleme fi İtresi, isteğe bağlı) Yatay hava yön kanadı Hava çıkışı İsı değiştiricisi Spesifi kasyon ad plakası *1 Çalışma Gösterge Lambası Uzaktan kumanda emir alma gözü Emergency operati-on (acil calıstırma) düğmesi Sayla 11

Dış ünite

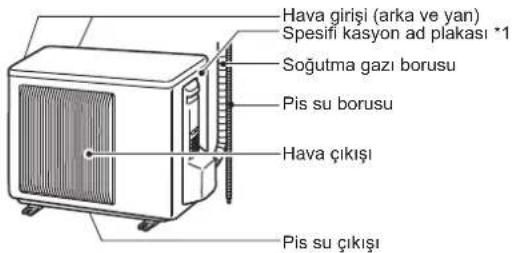

Hava girişi (arka ve yan) Spesifi kasyon ad plakası *1 Soğutma gazı borusu Pis su borusu Hava çıkışı Pis su çıkışı

Dış üniteler görünüm olarak farklılık gösterebilir.
*1 Üretim yılı ve ayı spesifi kasyon ad plakasında belirtilir.

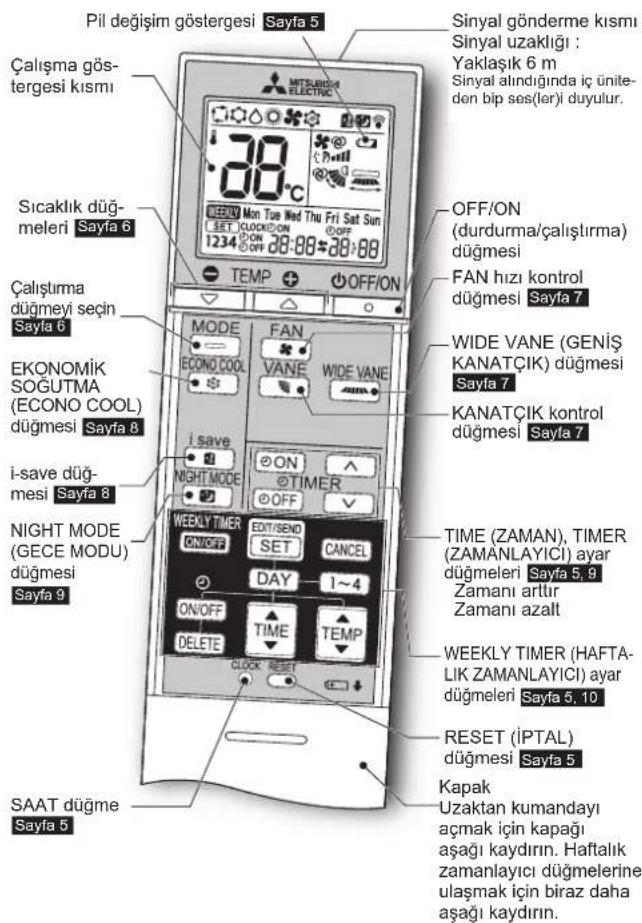

Pil değişim göstergesi Sayfa 5 Çalışma gös- tergesi kısmı 38°C Sıcaklık düğ- meleri Sayfa 6 Çalıştırma düğmeyi seçin Sayfa 6 EKONOMİK SOĞUTMA (ECONO COOL) düğmesi Sayfa 8 i-save düğ- mesi Sayfa 8 NIGHT MODE (GECE MODU) düğmesi Sayfa 9 SAAT düğme Sayfa 5 Sinyal gönderme kısmı Sinyal uzaklığı : Yaklaşık 6 m Sinyal alındığında iç ünite- den bip ses(ler)i duyulur. OFF/ON (durdurma/çalıştırma) düğmesi FAN hızı kontrol düğmesi Sayfa 7 WIDE VANE (GENİŞ KANATÇIK) düğmesi Sayfa 7 KANATÇIK kontrol düğmesi Sayfa 7 TIME (ZAMAN), TIMER (ZAMANLAYICI) ayar düğmeleri Sayfa 5, 9 Zamanı artılır Zamanı azalt WEEKLY TIMER (HAFTA- LIK ZAMANLAYICI) ayar düğmeleri Sayfa 5, 10 RESET (İPTAL) düğmesi Sayfa 5 Kapak Uzaktan kumandayı açmak için kapağı aşağı kaydırın. Haftalık zamanlayıcı düğmelerine ulaşmak için biraz daha aşağı kaydırın.

Uzaktan kumanda

Kullanılmadığı zamanlarda uzaktan kumandayı bu ünitenin yakınına koyun.

Yalnızca üniteyle birlikte verilen uzaktan kumandayı kullanın.

Başka uzaktan kumandaları kullanmayın. 2 veya daha fazla iç ünite birbirine yakın olarak monte edilirse, çalıştırılmak istenmeyen bir iç ünite uzaktan kumandaya tepki verebilir.

ÇALIŞTIRMADAN ÖNCE HAZIRLIK

Çalıştırmadan önce: Güç kaynağı fi şini güç prizine takın ve/veya şalteri açın.

Uzaktan kumanda pillerini takma

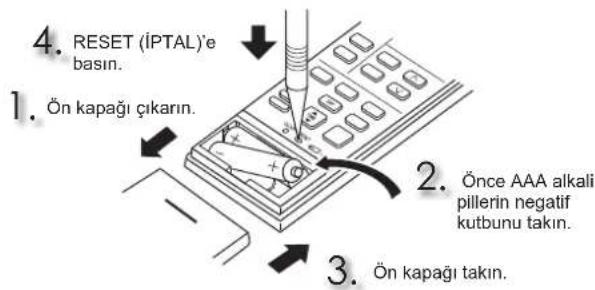

4. RESET (İPTAL)'e basın. 1. Ön kapağı çıkarın. 2. Önce AAA alkali pillerin negatif kutbunu takın. 3. Ön kapağı takın.

Not:

• Pillerin kutuplarının doğru olduğundan emin olun.
• Manganezli ve sızıntı yapan pilleri kullanmayın. Uzaktan kumanda arızalanabilir.
• Şarj edilebilir tipteki pilleri kullanmayın.
• Pil zayıfl adığında ekranda pil değişim göstergesi belirir. Gösterge ekranda belirdikten sonra yaklaşık 7 gün içinde uzaktan kumanda çalışmayı keser.
• Tüm pilleri aynı tipte yenileriyle değiştirin.
• Piller yaklaşık 1 yıl kullanılabilir. Bununla birlikte, raf ömrü biten piller daha kısa süre kullanılır.
• İnce bir alet kullanarak hafi fçe RESET (İPTAL) düğmesine basın.
• RESET (İPTAL) düğmesine basılmamış ise uzaktan kumanda doğru çalışmayabilir.

Mevcut zamanı ayarlama

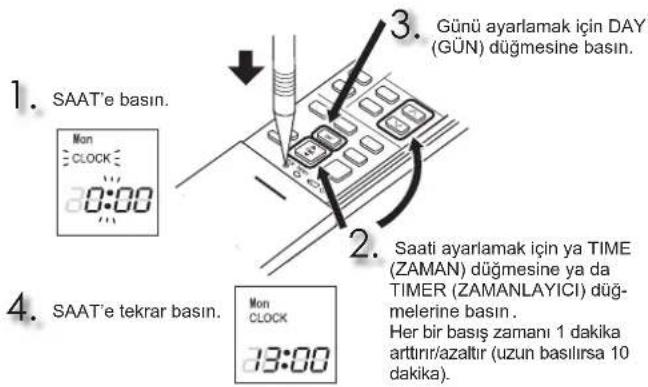

1. SAAT'e basin. Mon CLOCK 30:00 2. Saati ayarlamak için ya TIME (ZAMAN) düğmesine ya da TIMER (ZAMANLAYICI) düğmelerine basin. Her bir basış zamanı 1 dakika arttırır/azaltır (uzun basilırsa 10 dakika). 3. Günü ayarlamak için DAY (GÜN) düğmesine basin. 4. SAAT'e tekrar basin. Mon CLOCK 30:00

Not:

- İnce bir alet kullanarak hafi fçe SAAT düğmesine basın.

Not:

Uzaktan kumandanın belirli bir iç ünite için ayarlanması

Bir odada maksimum 4 adet kablosuz uzaktan kumandalı iç ünite kullanılabilir. Her bir iç üniteyi kendi uzaktan kumandası ile çalıştırmak için, her bir uzaktan kumandaya iç ünite numarasına karşılık gelen bir numara atayın.

Bu ayarlama ancak aşağıdaki koşullar gerçekleşirse yapılabilir: - Uzaktan kumandanın gücü KAPALI olmalıdır.

(1) Eşleştirme moduna girmek için uzaktan kumanda üzerindeki 1\~4 düğmesini 2 saniye basılı tutun.
(2) Tekrar 1\~4 düğmesine basın ve her uzaktan kumandaya bir numara ata- vin.
Sayılar 1\~4 düğmesine her basıldığında aşağıdaki sırayla ilerler: 1 → 2 → 3 → 4.

(3) Eşleştirme ayarını tamamlamak için SET düğmesine basın.

Şalteri ON (Açık) konumuna getirdikten sonra, bir iç üniteye ilk sinyali gönderen uzaktan kumanda bu iç ünitenin uzaktan kumandası olarak kabul edilecektir.

Ayar işlemini tamamladıktan sonra, iç ünite bundan böyle sadece atanmış olan uzaktan kumandadan sinyal alacaktır.

ÇALIŞMA MODLARINI SEÇME

MTSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 ON 28:88 28:88 TEMP + OFF/ON MODE ECONO COOL i save NIGHT MODE FAN VANE WIDE VANE ON TIMER OFF

Çalışmayı başlatmak için OFF/ON e basın.

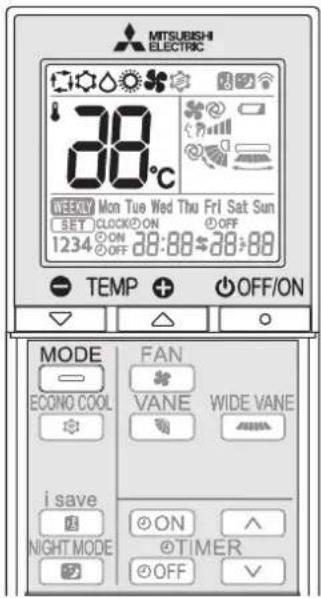

Çalışma modunu seçmek için MODE e basın. Her bir basis, modu aşağıdaki sırada değiştirir:

Sıcaklığı ayarlamak için e ya da e basın. Her bir basis sıcaklığı 1°C arttırır ya da azaltır.

Çalıştırmayı durdurmak için OFF/ON e basın.

AUTO modu (Otomatik Geçiş)

Ünite çalışma modunu oda sıcaklığı ile ayarlanan sıcaklık arasındaki farklılığa göre seçer. OTOMATİK (AUTO) modu esnasında, oda sıcaklığı 15 daki-kadan fazla süre için ayarlanan sıcaklığın 2°C dışında kalırsa ünite modu değiştirir (SOĞUTMA↔ISITMA).

Not:

Bu iç ünitenin bir MXZ tipi dış üniteye bağlanmış olduğu durumda Auto Modu tavsiye edilmez. Birkaç üç ünite aynı anda çalıştırıldığında, ünite SOĞUTMA ve ISITMA çalışma modları arasında geçiş yapamayabilir. Bu durumda, iç ünite bekleme moduna geçer (Çalışma gösterge lambası tablosuna başvurun).

SOĞUTMA modu

İstediğiniz sıcaklıkta soğutma havanın keyfi ni çıkarın.

Not:

Dış sıcaklığın çok düşük (-10°C'den az) olduğu koşullarda SOĞUTMA modunu çalıştırmayın. Ünitede yoğunlaşan su damlayabilir ve eşyaları ve benzeri şeyleri islatabilir ya da onlara zarar verebilir.

KURUTMA modu

Odanızın nemini alın. Oda hafi fçe serinletilebilir. KURUTMA modu sırasında sıcaklık ayarlanamaz.

ISITMA modu

İstediğin sıcaklıkta sıcak havanın keyfi ni çıkarın.

FAN modu

Odanızdaki havayı devindirir.

Not:

COOL/DRY (Soğuk/Kuru) modundan çalıştırdıktan sonra iç üniteyi kurutmak için FAN modunda çalıştırılmasını tavsiye ederiz.

Not:

Çoklu sistem çalıştırması

İki ya da daha fazla iç ünite bir dış ünite tarafından çalıştırılır. Birkaç iç ünite eş zamanlı olarak çalıştırılırsa, soğutma/kurutma/fan ve ısıtma çalışmaları aynı anda yapılamaz. Bir ünitede SOĞUTMA/KURUTMA/FAN ve bir diğer ünitede ISITMA seçildiğinde ya da tam tersi durumlarda, son seçilen ünite bekleme moduna geçer.

Çalışma Gösterge Lambası

Çalıştırma gösterge lambası ünilenin çalışma durumunu gösterir.

Gösterge Çalışma durumu Oda sıcaklığı
	Ayarlama sıcaklığına ulaşmak için ünite çalışır
	Oda sıcaklığı ayarlama sıcaklığına yaklaşıyor
	Bekleme modu (sadece çoklu sistem çalışması esnasında)

Kapak Yanıp sönüyor

FAN HIZI VE HAVA AKIMI YÖNÜ AYARLAMASI

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

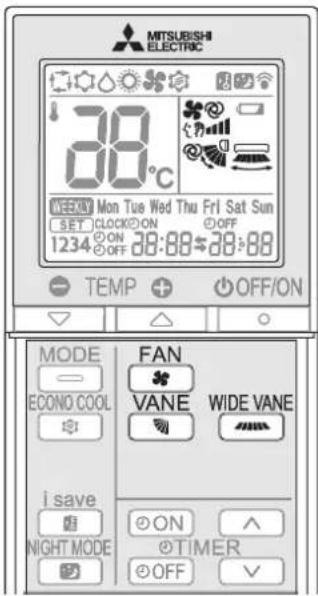

Fan hızı

Fan hızını seçmek için FAN basisın. Her bir basis fan hızını aşağıdaki sırada değiştirir:

• AUTO'ya ayarlandığında iç üniteden iki kısa bip sesi duyulur.
• Odayı daha hızlı şekilde soğutmak/isitmak için yüksek fan hızını kullanın. Oda soğuduktan/isındıktan sonra fan hızının düşürülmesi önerilir.
• Sessiz çalışma için düşük fan hızını kullanın.

Not:

Çoklu sistem çalıştırması

Isıtma işlemi için bir dış ünite tarafından birkaç iç ünite eş zamanlı olarak çalış- tırılırsa, hava akışı sıcaklığı düşük olabilir. Bu durumda, fan hızını AUTO (Otm.) olarak ayarlamanız önerilir.

Yukarı-aşağı Hava akım yönü

Hava akımı yönünü seçmek için VANE dugmesine basın. Her bir basis hava akımını aşağıdaki sırada değiştirir:

(AUTO) ...... Kanat, en verimli hava akımı yönüne ayarlanır. SOĞUTMA/KURUTMA/FAN: yatay konum. ISITMA: konum (4).

(Manuel)......Verimli havalandırma sağlamak adına, SOĞUTMA/KURUTMA için yukarı konumunu ve ISITMA için aşağı konumunu seçin. SOĞUTMA/KURUTMA (COOL/DRY) esnasında alt konum seçilyse kanat, oluşan yoğuşmanın damlamasını önlemek için 0,5 ila 1 saat sonrasında otomatik olarak yukarı konuma hareket eder.

(Esinti) ......Yön kanadı aralıklı olarak yukarı aşağı hareket eder.

• AUTO'ya ayarlandığında iç üniteden iki kısa bip sesi duyulur.
• Hava akışının yönünü değiştirirken her zaman uzaktan kumandayı kullanın. Yatay kanatları elinizle oynatmak arızalanmalarına yol açar.
• Şalter açıldığında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır ve ardından işlem başlar. Aynı durum, acil durum soğutma işlemi için de geçerlidir.
• Yatay kanatlar anormal bir konumdaymış gibi görünüyorlarsa, bkz.

sayfa 14

Sol-sağ Hava akım yönü

Hava akımı yönünü seçmek için düğmesine basın. Her bir basis hava akımını aşağıdaki sırada değiştirir:
    note right of G (ESINTI)

I-SAVE KULLANIMI

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

Basitleştirilmiş bir geri çağırma işlevi, düğmesine bir kez doku-nularak tercih edilen ayarı (ön ayar) geri çağırmayı sağlar. Düğmeye tekrar bastığınızda, hemen önceki ayara dönebilirsiniz.

1

SOĞUTMA, ECONO COOL (EKONOMİK SOĞUTMA) veya ISITMA modunda i-save modunu seçmek için

düğmesine basın.

2

Sıcaklığı, fan hızını ve hava akış yönünü ayarlayın.

• Aynı ayarlar sonraki seferde ıngmesine basılarak seçilir.
• İki ayar kaydedilebilir. (COOL/ECONO COOL (SOĞUK/EKONOMİK SOĞUTMA) için bir, HEAT (ISITMA) için bir)
• Odanıza bağlı olarak uygun sıcaklığı, fan hızını ve hava akış yönünü ayarlayın.

i-save çalışmasını iptal etmek için tekrar düğmesine basın.

- i-save çalışması MODE (MOD) düğmesine basıldığında da iptal edilir.

Not:

Kullanıma ömek:

1. Düşük enerji modu
   SOĞUTMA modunda sıcaklığı 2°C ila 3°C derece artırın ve ISITMA modunda azaltın.
   Bu ayar, boş bir oda için ve uyumanız sırasında idealdir.

2. Sık kullanılan ayarların kaydedilmesi

COOL/ECONO COOL (SOĞUK/EKONOMİK SOĞUTMA) ve HEAT (ISITMA) için tercih ettiğiniz ayarı kaydedin. Bu durum, düğmeye tek bir dokun-manız ile tercih ettiğiniz ayarı seçebilmenizi sağlar.

EKONOMİK SOĞUTMA ÇALISTIRMASI

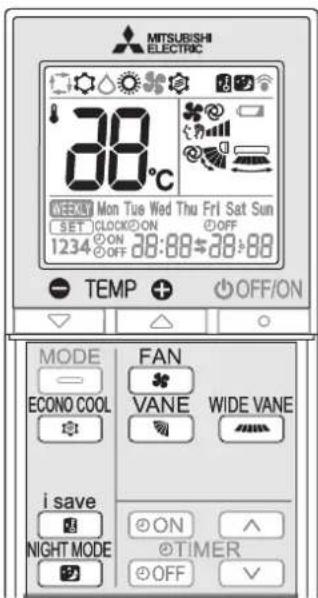

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE @TIMER OFF

Esintili hava akımı (hava akımı değişimi) sabit hava akımından daha soğutucu bir his yaratır.

Ayarlanan sıcaklık ve hava akışı yönü otomatik olarak mikroislemci tarafından değiştirilir. Rahatınızı bozmadan soğutma yapmak mümkündür. Böylece enerji tasarrufu mümkün olmaktadır.

ECONO COOL (EKONOMİK SOĞUTMA) çalışmasını başlatmak için sayfa 6 SOĞUTMA modu sırasında ECONO COOL e basın.

Ünite, esinti çalışmasını hava akımı sıcaklığına göre çeşitli devirlerde dikey olarak yapar.

ECONO COOL (EKONOMİK SOĞUTMA) çalışmasını iptal etmek için tekrar ECONO COOL e basın.

- ECONO COOL (EKONOMİK SOĞUTMA) çalışması VANE (KANATÇIK) düğmelerine basıldığında da iptal edilir.

GCE MODU KULLANIMI

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

NIGHT mode (GECE modu) çalışma göstergesinin parlaklığını değiştirir, bip sesini devre dışı bırakır ve dış ünitenin ses seviyesini sınırlar.

NIGHT (GECE) modunu etkinleştirmek için çalışma sırasında NIGHT MODE düğmesine basın.

• Çalışma gösterge lambası kısılir.
• Çalışma ve durdurma işlemleri haricinde bip sesi daima kapalı tutulur.
• Dış ünitenin ses seviyesi ÖZELLİKLER bölümünde belirtilen seviyeden daha düşüktür.

NIGHT (GECE) modunu iptal etmek için dugmesine tekrar basın.

Not:

• Soğutma/ısıtma kapasitesi düşebilir.
• Dış ünitenin ses seviyesi ünite başlatıldıktan sonra, koruma işlemi sırasında veya diğer çalıştırma koşullarına bağlı olarak değişmeyebilir.
• İç ünitenin fan hızı değişmez.
• Çalışma gösterge lambasını ışığın parlak olduğu odalarda görmek zordur.
• Dış ünitenin gürültü seviyesi Çoklu sistem çalışması sırasında düşmeyecektir.
• Soğutma/ıstıma kapasitesi düşebilir.
• Dış ünitenin ses seviyesi ünite başlatıldıktan sonra, koruma işlemi sırasında veya diğer çalıştırma koşullarına bağlı olarak değişmeyebilir.
• İç ünitenin fan hızı değişmez.
• Çalışma gösterge lambasını ışığın parlak olduğu odalarda görmek zordur.
• Dış ünitenin gürültü seviyesi Çoklu sistem çalışması sırasında düşmeyecektir.

ZAMANLAYICI ÇALIŞMASI (AÇIK/KAPALI ZAMANLAYICI)

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 12:34 ON 28:88+28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

1

Zamanlayıcıyı ayarlamak için çalışma sırasında ON veya OFF düğmesine basın.

ON (Açık zamanlayıcı) : Ünite ayarlanan sürede AÇILIR.

OFF (Kapalı zamanlayıcı) : Ünite ayarlanan sürede KAPANIR.

* ⑨vya yampsöner.
* Mevcut zamanın ve günün doğru ayarlandığından emin olun. Sayfa 5

2

Zamanlayıcının zamanını ayarlamak için (Arttirma) ve (Azaltma) düğmelerine basın. Her basis, ayarlanan zamanı 10 dakika artırır ya da azaltır.

• ONveya 2016p sönerken zamanlayıcıyi ayarlayın.

3

Zamanlayıcıyı iptal etmek için veya düğ-OFF mesine basın.

Not:

• ON (Açık) ve OFF (Kapalı) zamanlayıcılar birlikte ayarlanabilir. Şareti zamanlayıcı işlemlerinin sırasını gösterir.
• ON/OFF (Açık/Kapalı) zamanlayıcısı ayarlanırken elektrik kesintisi meydana gelirse, sayfa 11 "Otomatik yeniden çalıştır fonksiyonu" kısmına bakın.

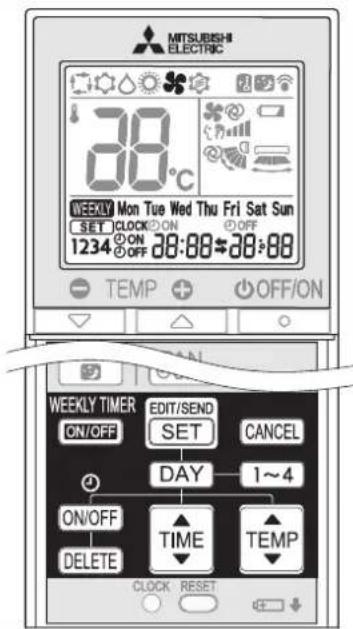

HAFTALIK ZAMANLAYICI İŞLEMI

• Haftanın her günü için en fazla 4 tane ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zamanlayıcısı ayarlanabilir.
• Bir hafta için en fazla 28 tane ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zamanlayıcısı ayarlanabilir.

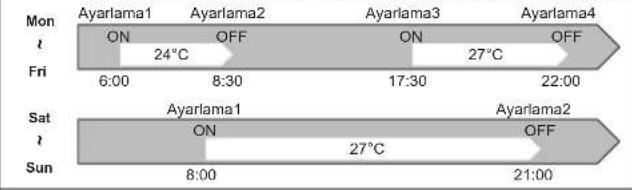

Örneğlin: Hafta Içi, uyandıktan sonra evden çıkana kadar 24°C 'de ve eve geldikten sonra uyuyana kadar 27°C 'de çalışır. Hafta sonu ise geç uyanma saatinden uyuyana kadar 27°C 'de çalışır.

Mon Fri Sat Sun Ayarlama1 ON 24°C 8:30 6:00 Ayarlama2 OFF 27°C 8:30 17:30 22:00 Ayarlama3 ON 27°C 27°C 21:00 Ayarlama4 OFF Sat Sun

Not:

Haftalık zamanlayıcı açıklken basit ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcı ayarı mevcuttur. Bu durumda, ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı haftalık zamanlayıcıya göre önceliklidir; haftalık zamanlayıcıi işlemi basit ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı tamamlandıktan sonra yeniden başlayacaktır

Haftalık zamanlayıcının ayarlanması

* Mevcut saat ve tarihin doğru ayarlandığından emin olun.

Haftalık zamanlayıcı ayarlama moduna girmek için düğmesine basın.

* BET düğmesi yanıp söner.

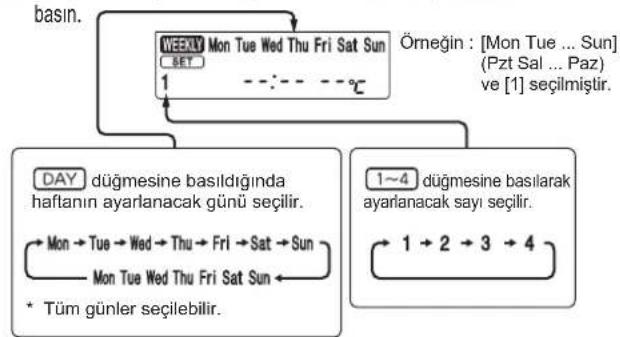

Ayar yapılacak günü ve sayıyı seçmek için ve düğmelerine basın.


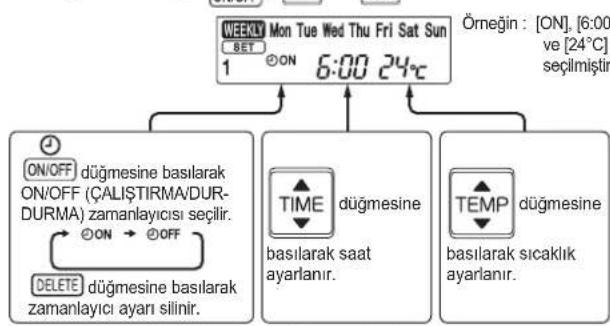

ON/OFF (ÇALIŞTIRMA7DURDURMA), saat ve sıcaklığı ayarlamak için ON/OFF, ve düğmelerine basın.

Saati hızlica değiştirmek için düğmeye basılı tutun.

Zamanlayıcıyı başka günler ve/veya sayılar için ayarlamaya devam etmek için DAY ve duğmelerine basın .

Haftalık zamanlayıcı ayarlama modunu tamamlamak ve göndermek için EDIT/SEND SET düğmesine basın.

* Yanıp sönmekte olan SET gider ve geçerli zaman görüntülenir.

Not:

• Haftalık zamanlayıcının ayar bilgilerini iç üniteye göndermek için sin. Uzaktan kumandayı 3 saniye süreyle iç üniteye doğru tutun.
• Haftanın birden fazla günü için veya birden fazla sayı için zamanlayıcıyı ayarlarken, her ayar için SET düğmesine basılması zorunlu değildir. Tüm ayarlar için Taman-landıktan sonra bir kere basın. Tüm haftalık zamanlayıcıı ayarları kaydedilecektir.
• Haftalık zamanlayıcı moduna girmek için düğmesine basin ve tüm haftalık zamanlayıcı ayarlarını silmek için DELETE düğmesine 5 dakika süreyle basılı tutun. Uzaktan kumandayı iç üniteye doğru tutun.

Haftalık zamanlayıcıyı açmak için TMİğmesine basın (WELİçmesi yanar.)

* Haftalık zamanlayıcı açıldığında, haftanın zamanlama ayarı tamamlanan günü yanacaktır.

Haftalık zamanlayıcıyı kapatmak için TWELKLY TİRKÖğmesine basın (WEEKLY düğmesi söner.)

Not:

Haftalık zamanlayıcı kapatıldığında kaydedilen ayarlar temizlenmeyecektir.

Haftalık zamanlayıcı ayarının kontrolü

Haftalık zamanlayıcı ayarlama moduna girmek için düğmesine basın.

• dengmesi yanıp söner.

Her bir gün ve sayıya ait ayarı görüntülemek için DAY veya 1\~4 düğmesine basın.

Haftalık zamanlayıcı ayarlama modundan çıkmak için CANCEL düğmesine basın.

Not:

Ayarları görüntülemek üzere haftanın tüm günleri seçildikten sonra, -:-:- -:- °corüntülenecektir.

Acil calistirma

Uzaktan kumanda kullanılamadığında...

Acil çalıştırma iç ünitedeki emergency operation (acil çalıştırma) düğmesine basarak etkinleştirilebilir.

E.O.SW basılan her seferde, çalışma aşağıdaki şekilde değişir:

Çalışma Gösterge Lambası Acil SOĞUTMA Acil ISITMA Dur Sıcaklığı ayarlayın : 24°C Fan hızı : Orta Yatay hava yön kanadı : Auto

Not:

• Çalıştırmanın ilk 30 dakikası deneme çalıştırmasıdır. Sıcaklık kontrolü çalışmaz ve fan hızı Yüksekge ayarlı
• Acil durum ısıtma işlemi durumunda fan hızı, sıcak havayı dışarı atmak üzere dereceli olarak artar.
• Acil durum soğutma işlemi sırasında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır, ardından işlem başlar.

OTOMATİK YENİDEN ÇALIŞTIRMA FONKSİYONU

Eğer bir güç kesilmesi olursa ya da ana güç çalıştırma sırasında kapatılırsa, "Otomatik yeniden çalıştırma fonksiyonu", ana güç kapatılmadan hemen önce uzaktan kumanda ile ayarlanmış olan çalışma modu ile aynı modda çalıştırmaya başlar. Zamanlayıcı ayarlandığında, zamanlayıcı ayarı iptal edillir ve güç yeniden çalıştırıldığında ünite çalışmaya başlar.

Bu fonksiyonu kullanmak istemiyorsanız, lütfen servis temsilcisine danışın çünkü ünite ayarının değiştirilmesi gerekir.

TEMIZLEME

Talimatlar:

• Temizlemeden önce güç kaynağını kapatın veya şalteri indirin.
• Metal parçalara ellerinizle dokunmamaya dikkat edin.
• Benzin, tiner, cilalama tozlari veya böcek öldürücü kullanmayın.
• Sadece sulandırılmış yumuşak deterjanları kullanın.

• Ovma fırçası, sert sünger veya benzer bir alet kullanmayın.

• Yatay hava kanadını ıslatmayın veya yıkamayın.

• 50°C'den daha sıcak su kullanmayın.
• Parçaları kuruması için doğrudan güneş ışığına, sıcağa veya ateşe maruz bırakmayın.
• Çatlaklara ya da kırılmaya neden olabileceğinden fana aşırı kuvvet uygulamayın.

• 2 haftada bir temizleyin

• Tozu elektrikli süpürgeyle temizleyin veya suyla yıkayın.
• Suyla yıkadıktan sonra gölgede iyice kurutun.

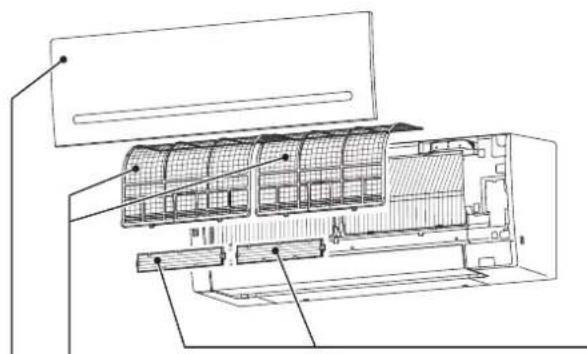

Ön panel

Menteşe Delik

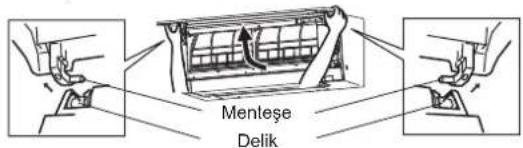

1. Bir "tık" sesi duyulana kadar ön paneli kaldırın.

2. Menteşeleri tutun ve çıkarmak için yukarıdaki resimdeki gibi çekin.

3. Yumuşak kuru bir bezle silin veya suyla yıkayın.
   • İki saatten fazla suya batırmayın.

4. Takmadan önce ışıksız bir yerde kurulayın.

5. Ön paneli, aşağıdaki çıkarma işlemini ters yönde izleyerek takın. Ön paneli sıkı bir şekilde kapatın ve oklarla gösterilen yerlere basın.

-Hava temizleme fi ltresi

(Gümüş-iyonize hava temizleme fi ltresi, isteğe bağlı)

Her 3 ayda bir:

- Tozu bir elektrikli süpürgeyle alın.

Tozun elektrikli süpürgeyle alınamaması durumunda:

• Filtreyi ve çerçevesini ıllık suya batırıp yıkayın.
• Yıkadıktan sonra gölgede iyice kurutun. Hava fi İtresinin bütün sekmele-rini takin.

Her yıl:

• İyi performans için fi ltreyi yenisiyle değiştirin.
  • Parça Numarası MAC-2370FT-E

Hava fi Itresinden çıkarmak için çekin

Önemli

• İyi performans elde etmek ve güç tüketimini azaltmak için fi İtreyi düzenli olarak temizleyin.
• Kirli fi İtreler, klimada yoğunlaşmaya ve sonuç olarak küf gibi mantarların oluşmasına neden olur. Bu nedenle hava fi İtrelerinin 2 haftada bir temizlenmesi tavsiye edilir.

Bu bilgiler YÖNETMELİK (EU) No 528/2012'ye dayalıdır

MODEL ADI	İlgili Madde (Parça adı)	Aktif Maddeler (CAS No.)	Özellik	Kullanım talimatları (Güvenli kullanım bilgileri)
MSZ-AP25/35/42/50VG FİLTRE		Gümüş sodyum hidrojen zirkonyum fosfat (265647-11-8) 2-oktil-2H-izotiyazol-3-on (OIT) (26530-20-1)	Antibakteriyel Antiküf	Bu ürünü kullanım kılavuzu uyarılarına göre ve amacına uygun şekilde kullanın.Ağza sokmayın. Çocuklardan uzak tutun.
MAC-2370FT-E FİLTRE		Gümüş çinko zeolit (130328-20-0)	Antibakteriyel	Bu ürünü kullanım kılavuzu uyarılarına göre ve amacına uygun şekilde kullanın.Ağza sokmayın. Çocuklardan uzak tutun.

Wi-Fi ARAYÜZÜ AYARI (yalnızca VGK tipi)

Bu Wi-Fi arayüzü, durum bilgilerini iletir ve iç üniteye bağlanarak; MELCloud'dan gelen komutları kontrol eder.

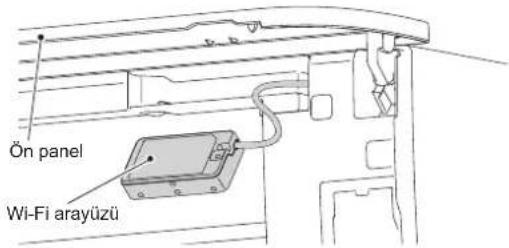

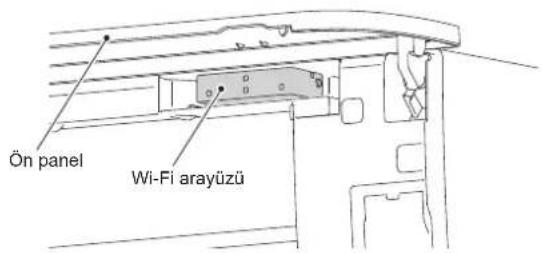

Ön panel Wi-Fi arayüzü

Ön panel Wi-Fi arayüzü

Wi-Fi arayüzü tanıtımı

No.	Öğe Tanımı
1	MODE (MOD) anahtarı Modıları seçer.
2	RESET (SIFIRLAMA) anahtarı	Sistemi ve TÜM ayarları sıfırlar.
3	ERR (HATA) LED (Turuncu)	Ağ hata durumunu gösterir.
4	NET (AĞ) LED (Yeşil) Ağ durumunu gösterir.
5	MODE (MOD) LED (Turuncu)	Erişim noktası mod durumunu gösterir.
6	UNIT (ÜNİTE) LED (Yeşil)	İç mekan ünitesi durumunu gösterir.

3 4 5 6 2 1

(1) MODE (MOD) anahtari
- MODE (MOD) anahtarı konfi gürasyon sırasında modları seçmek için kullanılır.
(2) RESET (SIFIRLAMA) anahtari
- Sistemi yeniden başlatmak için RESET (SIFIRLAMA) anahtarını 2 saniye boyunca basılı tutun.
- Wi-Fi arayüzünü fabrika ayarlarına geri getirmek için RESET (SIFIRLAMA) anahtarını 14 saniye boyunca basılı tutun.

Wi-FI arayüzü fabrika varsayılan ayarlarına geri dönecek şekilde sıfır-landığında TÜM konfi gürasyon bilgileri kaybolur. Bu işlemi yaparken çok dikkatlı olun.

Ön paneli açın ve Wi-Fi Arayüzünü çıkarın.

2 Wi-Fi arayüzü ile Yönlendirici arasında bir bağlantı kurun. Ünite ile verilen AYAR KILAVUZU ve SETUP QUICK REFERENCE GUIDE (AYARLAR HIZLI BAŞ-VURU KILAVUZU) dokümanlarına başvurun.

AYAR KILAVUZU için lütfen aşağıdaki web sitesine gidin. http://www.melcloud.com/Support

3 Ayar bittikten sonra Wi-Fi Arayüzünü yerine takın ve ön paneli kapatın.

4 MELCloud Kullanıcı Kılavuzu için lütfen aşağıdaki web sitesine gidin. http://www.melcloud.com/Support

Not:

• Bu Wi-Fi arayüzünün kurulumuna başlamadan önce Yönlendiricinin WPA2-AES şifrelemeyi desteklediğinden emin olun.
• Son kullanıcı, Wi-Fi arayüzünü kullanmaya başlamadan önce Wi-Fi hizmetinin Hüküm ve Koşullarını okumalı ve kabul etmelidir.
• Bu Wi-Fi arayüz bağlantısının tamamlanabilmesi için, Yönlendirici gerekebilir.
• Son kullanıcı kaydolup Wi-Fi hizmetinin hüküm ve koşullarını kabul edene kadar Wi-Fi arayüzü işlem verilerinin gönderilmesine başlamayacaktır.
• Bu Wi-Fi arayüzü uygulama açısından kritik soğutma veya ısıtma sağlayan hiçbir Mitsubishi Electric sistemine kurulmamalı ve bağlanmamalıdır.
• Bu Wi-Fi arayüzünün kurulumunu gerçekleştirirken, lütfen Wi-Fi arayüzünün ayar bilgisini bu kılavuzun son sayfasına kaydedin.
• Yer değiştirme veya imha sırasında Wi-Fi arayüzünü sıfırlayıp fabrika ayarlarına getirin.

Mitsubishi Electric'in Wi-Fi arayüzü, Mitsubishi Electric'in MELCloud Wi-Fi servisi ile iletişimi için tasarlanmıştır.

Üçüncü bir Wi-Fi arayüzün MELCloud ile bağlantısı mümkün değildir. Mitsubishi Electric, Mitsubishi Electric ürünlerinin herhangi bir üçüncü parti Wi-Fi arayüzü veya herhangi bir üçüncü parti Wi-Fi hizmeti ile bağlantısından veya kullanımından kullanımından doğan veya bunların neden olduğu, (i) ürün veya sistem performansının düşmesi; (ii) ürün veya sistemin hata vermesi; veya (iii) ürün veya sistemin arızalanmasından sorumlu değildir.

MELCloud ile ilgili güncel bilgi için Mitsubishi Electric Corporation tarafından oluşturulan www.melcloud.com internet sitesini ziyaret ediniz.

BİR ARIZA OLDUĞUNU DÜŞÜNDÜGÜNÜZDE

Bu öğeler kontrol edilse bile, ünitedeki sorun giderilmezse, klimayı kullanmayı bırakın ve satıcınıza danışın.

Belirti Açıklama & Kontrol noktaları
İç Ünite
Ünite çalıştırılmıyor. • Şalter açık mı?Güç kaynağı fi şi takılı mı?ON zamanlayıcı ayarlı mı?Sayfa 9
Yatay kanat hareket etmiyor. • Yatay kanat ve dikey kanat doğru şekilde takılmış mı?Fan muhafazası deforme olmuş mu?Şalter açıldığında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır. Sıfırlama işlemi tamamlandıktan sonra, normal yatay kanatların İşleyişi kaldığı yerden devam eder. Aynı durum acıl durum soğutma işlemi için de geçerlidir.
Ünite, tekrar başlatıldığında yaklaşık 3 dakika çalıştırılmamaz.	• Bu, mikroislemcideki talimatlara göre üniteyi korur. Lütfen bekleyin.
İç ünitenin hava çıkışından buğu çıkıyor.	• Üniteden gelen soğutma hava hızla oda içerisindeki nemi alır ve buğuya dönüşür.
YATAY KANAT salınım işlemi bir süre duruyor ve daha sonra tekrar başlıyor.	• Bu, YATAY HAVA YÖNÜ KANATÇIĞI'NIN salınım işleminin doğru bir şekilde gerçekleştirilmesi için gereklidir.
SOĞUTMA/KURUTUMA/FAN modunda SWING (ESİNTİ) seçildiğinde, alt yatay kanat hareket etmez.	• SOĞUTMA/KURUTUMA/FAN modunda SWING (ESİNTİ) seçildiğinde, alt yatay kanadın hareket etmemesi normaldir.
Çalışma esnasında hava akımı yönü değişiyor.Yatay hava kanatçıgının yönü uzaktan kumanda ile kontrol edilemiyor.	• Ünite SOĞUTMA ve KURUTMA modunda çalıştırıldığında, çalışma 0,5 ila 1 saat boyunca hava útil emesiyle devam ederse, suyun yoğunlaşmasını ve damlamasını önlemek için hava akımının yönü otomatik olarak dikey konuma gelir.• Isıtma çalışmasında, hava akım sıcaklığının çok düşükken ya da buz çözme sırasında yatay kanatık pozisyonu otomatik olarak yatay konuma ayarlanır.
Isıtma uygulamasında çalışma yaklaşık 10 dakika boyunca durur.	• Diş ünite buz çözme işlemi gerçekleştirmektedir.Bu uygulama maks. 10 dakikada gerçekleştirilir, lütfen bekleyin. (Diş sıcaklık çok düşük ve nem çok yüksekken, buz oluşur.)
Uzaktan kumandadan sinyal almamasına rağmen, ana güç açıldığında ünite kendiliğinden çalışmaya başlıyor.	• Bu modeller otomatik yeniden çalıştırma fonksiyonuna sahiptir. Ünite uzaktan kumanda ile kapatılmadan ana güç kesildiğinde ve tekrar verildiğinde ünite otomatik şekilde gücün kesilmesinden önce uzaktan kumanda ile ayarlanan aynı modda çalışmaya başlayacaktır. “Otomatik yeniden başlat fonksiyonu”.Sayfa 11
İki yatay kanat birbirine temas ediyor. Yatay kanatlar anormal bir konumda. Yatay kanatlar doğru “kapalı konuma” dönmüyor.	Şunlardan birisini uygulayın:• Şalteri kapayın ve tekrar açın. Yatay kanatların doğru “kapalı konuma” hareket ettiklerinden emin olun.• Acıl durum soğutma işlemini başlatın ve durdurun, ardından yatay kanatların doğru “kapalı konuma” hareket ettiklerinden emin olun.
SOĞUTMA/KURUTMA modunda, oda sıcaklığı belirlenen sıcaklığa yaklaştığında, dış mekan ünitesi durur ve ardından iç ünite alçak hızda çalışır.	• Oda sıcaklığı belirlenen dereceden uzaklaştığında, iç mekan fanı uzaktan kumada üzerinde belirlenen ayarlara göre çalışmaya başlar.
İç mekan ünitesi zamanla renk değiştirir.	• Ultraviyole işinları ve sıcaklık gibi etkenler nedenlyle plastiğin rengi sariya dönse bile, bu durumun ürünün işlevi üzerinde herhangi bir etkisi yoktur.
Çalışma gösterge lambası kısık.Ünite bip sesi vermiyor.	• NIGHT (GECE) modu mu etkin?Sayfa 9
Çoklu sistem
Çalışmayan iç ünite isiniyor ve üniteden su akışına benzer bir ses geliyor.	• İç ünite çalışmasa bile bir miktar soğutkan iç üniteye akmaya devam eder.
Isıtma çalıştırması seçildiğinde, çalıştırma hemen başlamıyor.	• Diş ünitenin buzunun çalışması esnasında çalıştırma başlatıldığında, sıcak havayı útil emesi birkaç dakika alır (maks. 10 dakika).
Diş Ünite
Kompresör calıssa bile dış ünitenin fanı dönmüyor. Fan dönmeye başlasa bile, hemen duruyor.	• Soğutma çalıştırması sırasında dışarıdaki sıcaklık düşük olduğunda, fan yeterli soğutma kapasitesini sürdürmek için kesik kesik çalışır.
Diş üniteden su sızıyor. • COOL (SOĞUTMA) ve DRY(KURU) çalışmalarında; boru ya da boru bağlantı kısımlar soğur ve bu suyun yoğunlaşmasına neden olur.• Isıtma çalışmasında, ısı değiştirici üzerinde yoğunlaşan su aşağıya damlar.• Isıtma çalışmasında, buz çözme uygulaması dış ünitedeki đơnuş suyun erimesine ve aşağıya damlamasına neden olur.
Diş üniteden beyaz duman çıkıyor.	• Isıtma çalışmasında, buz çözme uygulaması ile ortaya çıkan buhar beyaz dumana benzer.

Belirti Açıklama & Kontrol Noktaları
Uzaktan kumanda
Uzaktan kumanda ekranı boş ya da sönük. İç ünite, uzaktan ku-manda sinyaline cevap vermiyor.	Piller bitti mi? Sayfa 5Pillerin kutupları (+,-) doğru mu? Sayfa 5Diğer elektrikli cihazların uzaktan kumanda düğme-lerine basılmış mi?
Soğutmaz ya da ıslmaz
Oda etkin bir şekilde soğutulup ıslılamıyor.	Sıcaklık ayarı doğru mu? Sayfa 6Fan ayarı uygun mu? Fan hızını Yüksek ya da Süper Yüksek olarak değiştirin. Sayfa 7Filtreler temiz mi? Sayfa 12Fan ya da iç ünitenin ısı değiştiricisi temiz mi?Sayfa 12İç ya da dış ünitenin hava giriş ya da çıkışını tıkayan herhangi bir engel var mı?Açık bir pencere ya da kapı var mı?Ayar sıcaklığına erişim biraz zaman alabilir ya da oda boyulu, ortam sıcaklığı, vb. nedenlerle buna hiç orişilomoyebilir.NIGHT (GECE) modu mu etkin? Sayfa 9
Oda yeterince soğutulamıyor. • Biroda içerisinde havalandırma vantilatörü ya da gaz ocağı kullanılırsa, soğutma yükü artar ve yetersiz bir soğutma etkinliği ile sonuçlanır.Dışarıdaki sıcaklığın yüksek olması durumunda, soğutma işlemi yeterli olmayabilir.
Oda yeterince ıslılamıyor.	Dışarıdaki sıcaklığın düşük olması durumunda, ısıtma işlemi yeterli olmayabilir.
Isıtma uygulamasında dışarıya hemen hava útil enmiyor.	Ünite sıcak hava útil emek için hazırlanırken lütfen bekleyin.
Hava akımı
İç üniteden gelen hava garip kokuyor.	Filtreler temiz mi? Sayfa 12Fan veya iç ünitenin ısı değiştiricisi temiz mi?Sayfa 12Ünite; duvar, halı, mobilya, elbise vb. üzerine sinmiş bir kokuyu emip havayla beraber dışarıya verebilir.
Ses
Çatırdama sesi duyuluyor.	Bu ses ön panelin vb. sıcaklık değişimi sonucu genişmesi/kısalması sonucu oluşur.
"Mırıltı" sesi duyulur.	Bu ses, aralık başlığı veya havalandırma vantilatörü açıldığında boşaltma hortumundan dışarıdaki hava emildiğinde, boşaltma hortumu içinde akan suyu dışarıya püskürttüğünde duyulur.Bu ses dışarıda güçlü bir rüzgar olması ve boşaltma hortumuna dışarıdaki havanın girmesi durumunda da duyulur.
İç üniteden mekanik sesler çıkıyor.	Bu ses, fan ya da kompresörün açılıp/kapanma düğme sesidir.
Su akma sesi duyuluyor.	Bu, soğutucu veya ünitede akan yoğun suyun sesidir.
Bazen tislama sesi duyuluyor.	Bu ses, ünite içerisindeki soğutucu sıvının akış yönü değişiğinde duyulur.
Zamanlayıcı
Haftalık zamanlayıcı ayarlara uygun şekilde çalışmıyor.	ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı ayarlanmış mi? Sayfa 9Haftalık zamanlayıcının ayar bilgilerini iç üniteye yeni-den gönderin. Bilgi başarıyla alındığında, iç üniteden uzun bir bip sesi gelecektir. Bilgi alınamazsa, 3 kısa bip sesi duyulacaktır. Bilginin başarıyla alındığından omin olun. Sayfa 10Elektrik kesintisi meydana geldiğinde ve ana güç kapandığında iç ünite dahili saati yanlış olacaktırSonuç olarak da haftalık zamanlayıcı normal şekilde çalışmayabilir.Uzaktan kumandayı sinyalin iç ünite tarafından alınabildiği bir yere koyduğunuzdan emin olun.Sayfa 5
Ünite kendi kendine çalışıyor/ duruyor.	Haftalık zamanlayıcı ayarlandı mi? Sayfa 10
Wi-FI arayüzü
Bağlantı ayarı ya da çalışma sırasında hata olduğunda.	AYAR KILAVUZU dokümanına bakın.AYAR KILAVUZU için lütfen aşağıdaki web site-sine gidin.http://www.melcloud.com/Support

BİR ARIZA OLDUĞUNU DÜŞÜNDÜGÜNÜZDE

Aşağıdaki durumlarda, klimayı kullanmayı bırakın ve bayiinize başvurun.

• İç üniteden su sızıntısı veya damlaması olduğunda.
• Çalışma gösterge lambası yanıp söndüğünde.
• Devre kesici sık sık kapandığında
• Elektronik ON/OFF tipi floresan lambaların (sık frekans yapılı vb.) kullanıldığı odalarda uzaktan kumanda sinyali alınmaz.
• Klimanın çalışması radyo veya TV alışını engeller. Etkilenen cihaza yükseltici takılması gerekebilir.
• Anormal bir ses duyulduğunda.
• Soğutucu akışkan kaçağı olduğunda.

KLİMA UZUN SÜRE KULLA-NILMAYACAK İSE

1

En yüksek sıcaklık ayarıyla SOĞUTMA modunda veya FAN modunda 3 ila 4 saat çalıştırın. Sayfa 6

• Bu, ünitenin içinde kurur.
• Klimada bulunan nem, mantar ve küf gibi maddelerin oluşumu için uygun koşullar yaratır.

2

Çalıştırmayı durdurmak için OFF/ON a basın.

3

Şalteri kapatın ve/veya güç kablosunun fi şini prizden çıkartın.

4

Uzaktan kumandanın içerisindeki tüm pilleri çıkartın.

Klimayı tekrar kullanırken:

1

Hava fi Itresini temizleyin. Sayfa 12

2

İç ve dış ünitelerin hava girişi ve çıkışının tıkalı olup olmadığını kontrol edin.

3

Topraklama kablosunun bağlı olup olmadığını kontrol edin.

4

"ÇALIŞTIRMADAN ÖNCE HAZIRLIK" bölümüne bakın ve talimatları uygulayın. Sayfa 5

KURULUM YERİ VE ELEKT- RİKLI ÇALIŞMA

Tesis edilecek bölge

Klimayı aşağıdaki bölgelere tesis etmekten kaçının.

• Makine yağlarının çok bulunduğu yerler.
• Deniz kıyısı gibi tuzlu yerler.
• Kaplıca, kanalizasyon, atık su gibi sülfür gazının üretildiği yerler.
• Yağ sıçradığında ya da alan duman ile dolduğunda (pişirme alanları ve fabrikalar gibi plastik özelliklerinin değiştirilebildiği ve hasar gördüğü yerlerde).
• Yüksek frekanslı veya telsiz cihazlarının bulunduğu yerler.
• Dış üniteden gelen havanın olduğu yerde hava çıkışı tikalı.
• Dış üniteden gelen çalışma sesinin veya havanın komşuyu rahatsız ettiği yerler.
• İç ünite montaj yüksekliği olarak 1,8 m ila 2,3 m önerilir. Mümkün değilse, bayinize danışın.
• Klimayı, iç mekanda yapılan inşaat veya boya işleri sırasında veya zemin cilalanırken çalıştırmayın. Bu tıp işlerden sonra klimayı çalıştırmadan önce odayı iyice havalandırın. Aksi takdirde, uçucu maddeler klimanım içine yapışabilir ve bu durum su süzıntısına veya çiyin yayılmasına neden olur.
• Wi-Fi arayüzünü elektrikli tıbbi ekipmanların yanında veya vücudunda kalp pili ya da kardiyoverter-defi brilatör gibi tıbbi cihaz olan kişilerin yanında kullanmayın.

Tıbbi ekipmanın veya cihazın arızalanması nedeniyle kazaya yol açabilir.

• Bu ekipmanın monte edildiği ve çalıştırıldığı konum ile cihazın kullanıcısı veya yakınındaki kişiler arasında en az 20 cm olmalıdır.
• Wi-Fi arayüzünü diğer kablosuz cihazlar, mikrodalgalar, kablosuz telefonlar veya faks makinelerinin yanında kullanmayın.

Bunların arızalanmasına neden olabilir.

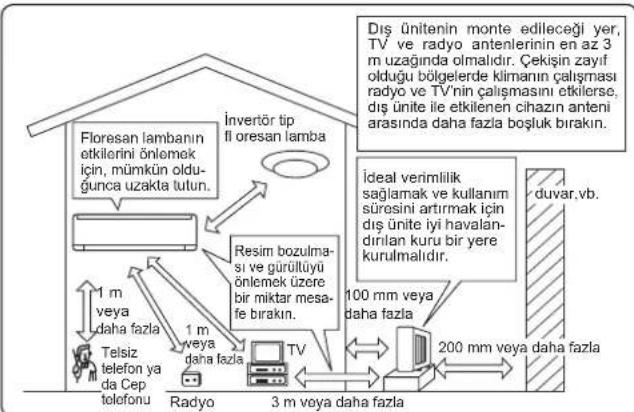


Elektrikle ilgili çalışmalar

• Klima güç kaynağı için ayrı bir güç devresi kullanın.
• Devre kesici kapasitesini gözden geçirin.

Herhangi bir sorunuz olduğunda bayinize başvurun.

ZELLİKLER

Model	İç		MSZ-AP25VG(K)		MSZ-AP35VG(K)		MSZ-AP42VG(K)		MSZ-AP50VG(K)
	Dış		MUZ-AP25VG(H)		MUZ-AP35VG(H)		MUZ-AP42VG(H)		MUZ-AP50VG(H)
Fonksiyon			Soğutma	Isıtma	Soğutma	Isıtma	Soğutma	Isıtma	Soğutma	Isıtma
Güç kaynağı			~/N, 230 V, 50 Hz
Kapasite		kW	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Giriş		kW	0,60	0,78	0,99	1,03	1,30	1,49	1,55	1,60
Ağırlık	İç	kg	10,5
	Dış	kg	31		31		35		40
Soğutucu doldurma kapasitesi (R32)		kg	0,55		0,55		0,70		1,00
IP kodu	İç		IP 20
	Dış		IP 24
İzin verilebilir aşırı calıstirma basıncı	LP ps	MPa	2,77
	HP ps	MPa	4,17
Gürültü seviyesi	İç (Çok Yüksek/Yüksek/Orta/Düşük/Sessiz)	dB(A)	42/36/30/24/19	45/39/34/24/19	42/36/30/24/19	45/38/31/24/19	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Dış	dB(A)	47	48	49	50	50	51	52	52

Garantili çalışma aralığı

		Iç	Diş
			MUZ-AP25/35/42/50VG	MUZ-AP25/35/42/50VGH
Soğutma	Üst limit	32°C DB23°C WB	46°C DB—	46°C DB—
	Alt limit	21°C DB15°C WB	-10°C DB—	-10°C DB—
Isıtma	Üst limit	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Alt limit	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

Not:

Değerlendirme koşulu

Isitma — İç: 20°C DB

Diş: 7°C DB, 6°C WB

DB: Kuru Termometre

WB: Yaş Termometre

Wi-Fi arayüzü

Model MAC-566IFB-E
Giriş Voltajı DC12,7 V (iç mekan ünitesinden)
Güç Tüketimi MAKS 2 W
Boyut G×Y×D (mm) 79×44×18,5
Ağırlık (g) 60 (kablo dahil)
Verici güç seviyesi (MAKS) 17,5 dBm @IEEE 802.11b
RF kanalı	1 kanal ~ 13 kanal (2412~2472 MHz)
Telsiz protokolü	IEEE 802.11b/g/n (20)
Şifreleme	AES
Kimlik doğrulama	WPA2-PSK
Yazılım sürümü	XX.00

Uygunluk Beyanı için lütfen aşağıdaki web sitesine gidin.

Bu uyarının içeriği sadece Türkiye'de geçerlidir.

• Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değiştirilme hakkı tarafımızda saklıdır.
• Anma değerleri için TS EN 14511 / TS EN 14825 deki iklim şartları ile tarif edilen koşullar esas alınmıştır.
• İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır.
• Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
• Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir.

Ürünün montajı için Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. yetkili servisine / bayisine başvurunuz.

Servis İstasyonları ve Yedek Parça Temini :

Cihazınızın bakım, onarım ve yedek parça ihtiyaçları için klimanızı satın aldığınız yetkili satıcı-ya başvurunuz. Yetkili Servislerimizin listesine URL: http://klima.mitsubishielectric.com.tr adresinden veya 444 7 500 numaralı telefondan ulaşabilirsiniz.

Ünitenin ihtiyaç duyacağı bakım ve onarım parçaları 10 yıl boyunca üretilecektir.

İthalatcı Firma:

Merkez Ofis (Head Office)

Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş.

Şerifali Mah. Kale Sok. No:41 34775 Ümraniye/ İstanbul / Türkiye

Tel: [phone] Faks: [phone]

[e-mail]

URL: http://klima.mitsubishielectric.com.tr

SICIL NO : 845150

MERSÍS NO : 0 621047840100014

Üretici Firma:

Şerifali Mah. Kale Sok. No:41 34775 Ümraniye, İstanbul/Turkey

EC DECLARATION OF CONFORMITY EG-KONFORMITÄTSERKLÄRUNG DÉCLARATION DE CONFORMITÉ CE EG-CONFORMITEITSVERKLARING DECLARACIÓN DE CONFORMIDAD CE

DICHIARAZIONE DI CONFORMITÀ CE ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ DECLARAÇÃO DE CONFORMIDADE CE EU-OVERENSSTEMMELSESERKLÆRING EG-DEKLARATION OM ÖVERENSSTÄMMELSE

EC UYGUNLUK BEYANI EC ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ CE-ERKLÆRING OM SAMSVAR EY-VAATIMUSTENMUKAISUUSVA- KUUTUS
