GEBRUIKSAANWIJZING MSZAP25VGK MITSUBISHI

Vertaling van het origineel

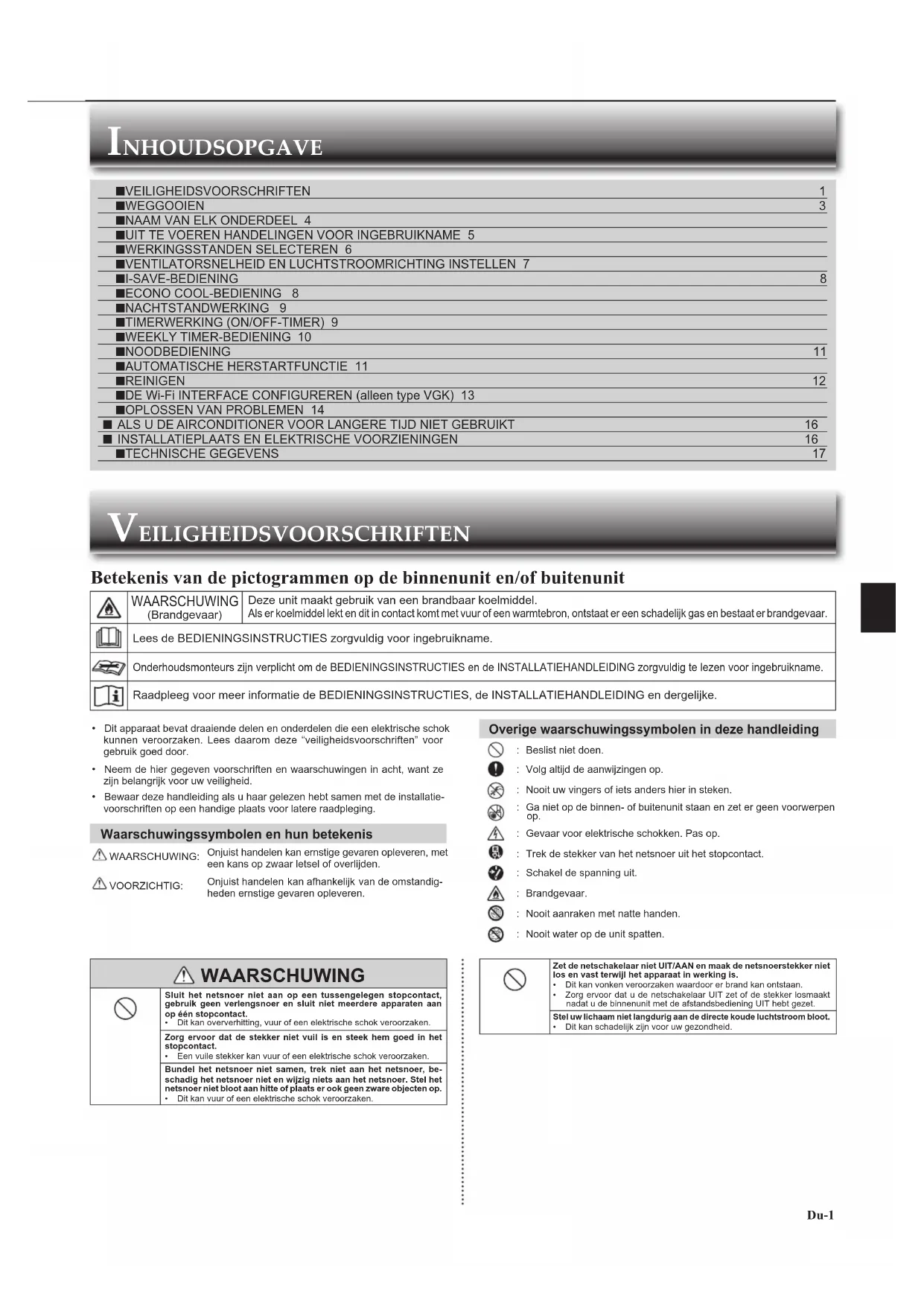

- Om dit apparaat correct en veilig te kunnen gebruiken moet u deze bedieningsinstructies voor gebruik eerst doorlezen.

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

	WAARSCHUWING(Brandgevaar)	Deze unit maakt gebruik van een brandbaar koelmiddel.Als er koelmiddel lekt en dit in contact komt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar.
	Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
	Onderhoudsmonteurs zijn verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zorgvuldig te lezen voor ingebruikname.
	Raadpleeg voor meer informatie de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING en dergelijke.

- Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok kunnen veroorzaken. Lees daarom deze "veiligheidsvoorschriften" voor gebruik goed door.

- Neem de hier gegeven voorschriften en waarschuwingen in acht, want ze zijn belangrijk voor uw veiligheid.

- Bewaar deze handleiding als u haar gelezen hebt samen met de installatievoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

⚠ WAARSCHUWING: Onjuist handelen kan ernstige gevaren opleveren, met een kans op zwaar letsel of overlijden.
⚠️ VOORZICHTIG: Onjuist handelen kan afhankelijk van de omstandigheden ernstige gevaren opleveren.

⚠ WAARSCHUWING
	Sluit het netsnoer niet aan op een tussengelegen stopcontact,gebruik geen verlengsnoer en sluit niet meerdere apparaten aanop één stopcontact.Dit kan oververhitting, vuur of een elektrische schok veroorzaken.
	Zorg ervoor dat de stekker niet vuil is en steek hem goed in hetstopcontact.Een vuile stekker kan vuur of een elektrische schok veroorzaken.
	Bundel het netsnoer niet samen, trek niet aan het netsnoer,beschadig het netsnoer niet en wijzig nlets aan het netsnoer. Stel hetnetsnoer niet bloot aan hitte of plaats er ook geen zware objecten op.Dit kan vuur of een elektrische schok veroorzaken.

Overige waarschuwingssymbolen in deze handleiding

: Beslist niet doen.
: Volg altijd de aanwijzingen op.
: Nooit uw vingers of iets anders hier in steken.
: Ga niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.
: Gevaar voor elektrische schokken. Pas op.
: Trek de stekker van het netsnoer uit het stopcontact.
: Schakel de spanning uit.
: Brandgevaar.
: Nooit aanraken met natte handen.
: Nooit water op de unit spatten.

Zet de netschakelaar niet UIT/AAN en maak de netsnoerstekker niet los en vast terwijl het apparaat in werking is.

- Dit kan vonken veroorzaken waardoor er brand kan ontstaan. - Zorg ervoor dat u de netschakelaar UIT zet of de stekker losmaakt nadat u de binnenunit met de afstandsbediening UIT hebt gezet.

Stel uw lichaam niet langdurig aan de directe koude luchtstroom bloot. • Dit kan schadelijk zijn voor uw gezondheid.

VEILIGHEIDSVOORSCHRIFTEN

	De gebruiker mag de unit niet installeren, verplaatsen, demonteren, wijzigen of repareren.Een airconditioner die verkeerd wordt bediend, kan brand, elektrische schokken, verwondingen, waterlekkages, enz. veroorzaken.Indien het netsnoer beschadigd is, moet het vervangen worden door de fabrikant of zijn serviceorganisatie om gevaar te vermijden.
	Zorg dat er niets anders dan het voorgeschreven koelmiddel R32 in het koelmiddelcircuit komt wanneer de airconditioner wordt geinstal- leerd, verplaatst of onderhouden.De aanwezigheid van andere stoffen, zoals lucht, kan abnormale drukver-hoging veroorzaken die kan leiden tot een explosie of lichamelijk letsel.Als u een ander koelmiddel dan het voorgeschreven koelmiddel gebruikt, kan dit leiden tot mechanische storingen, systeemstoringen of uitval van de unit.In het slechste geval kan de productveiligheid ernstig in het geding komen.
	Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintulglijke of geestelijke vermogens of zonder de vereiste ervaring en kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of als zij met betrekking tot het gebruik van het apparaat zijn geinstrueerd door een dergelijke persoon.
	Toezicht op kinderen is vereist om te zorgen dat zij niet met het apparaat spelen.
	Steek geen vingers, een stok of andere objecten in de luchtinlaat of -uitlaat.U kunt gewond raken omdat de ventilator tijdens het gebruik met hoge snelheid rondraait.
	Zet de airconditioner uit en maak de stekker los of zet de netschake-laar UIT als er zich een abnormale situatie (bijv. brandlucht) voordoet.Als het apparaat tijdens een abnormale situatie in werking blijft, kan dit een storing, vuur of een elektrische schok veroorzaken. Raadpleeg in dit geval uw leverancier.
	Als de airconditioner niet koelt of verwarmt, is het mogelijk dat er koelmiddel lekt. Als er koelmiddel lekt, zet u de airconditioner uit, ventileert u de kamer goed en raadpleegt u onmiddellijk uw leverancier. Verzoek de servicemonteur om meer informatie als het koelmiddel in de unit moet worden vervangen.Het in de airconditioner gebruikte koelmiddel is niet schadelijk. Normaal gesproken lekt het niet. Als er echter koelmiddel lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwarming, petroleumkachel of formuis, ontstaat er een schadelijk gas en bestaat er brandgevaar.
	De gebruiker mag de binnenkant van de binnenunit nooit schoon-maken. Neem contact op met uw dealer als de binnenkant van de unit moet worden schoongemaakt.Ongeschikte reinigingsmiddelen kunnen kunststof onderdelen in de unit beschadigen waardoor er water kan gaan lekken. Als reini-gingsmiddelen in contact komen met elektrische onderdelen of de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan.Het apparaat moet zich in een kamer bevinden zonder continu func-tionerende ontstekingsbronnen (zoals open vuur, een functionerend gastoeestel of een functionerende elektrische kachel).Houd er rekening mee dat koelmiddelen geurloos kunnen zijn.Gebruik geen middelen om het ontdooilingsproces te versnellen of het apparaat te reinigen die niet zijn aanbevolen door de fabrikant.Niet doorboren of verbranden.
	De binnenunit moet worden geinstalleerd in kamers met meer vloeroppervlak dan het aangegeven vloeroppervlak. Raadpleeg uw leverancier.AP50: 1,7 m ^2
	Dlt toestel is bedoeld voor gebruik door deskundige of getralnde gebruikers in winkels, in de lichte industrie en op boerderijen, of voor commercieel gebruik door leken.
VOORZICHTIG
	Raak de luchtinlaat of de aluminium koelribben van de binnenunit/buitenunit niet aan.U kunt hierdoor gewond raken.
	Gebruik geen Insecticlden of brandbare sprays op de unit.Dit kan brand of vervorming van de unit veroorzaken.
	Stel huisdieren of kamerplanten niet aan de directe luchtstroom bloot.Huisdieren of planten kunnen hierdoor verwondingen oplopen.
	Plaats geen andere elektrische apparaten of meubels onder de binnen- of buitenunit.Er kan water uit de unit druppelen. Dit kan schade of een defec veroorzaken.
	Zet de unit niet op een beschadigde montagestandaard.De unit kan vallen waardoor u gewond kunt raken.
	Ga niet op een onstabiele verhoging staan om de unit in werking te zetten of te reinigen.U kunt gewond raken als u er af valt.
	Trek niet aan het netsnoer zelf.Als u eraan trekt, kan een deel van de draad breken waardoor er oververhitting of vuur kan ontstaan.

	Laad de batterijen niet op, haal ze niet uit elkaar en gooi ze niet in een vuur.· Batterijen kunnen hierdoor gaan lekken en brand of een explosie veroorzaken.
	Zet de unit niet langer dan 4 uur aan als er sprake is van hoge luchtvochtigheid (RL 80% of meer) en/of bij geopende buitendeuren of ramen.· Dit kan leiden tot de condensatie van water in de airconditioner en dit water kan naar beneden druppelen en het meubilair nat maken of beschadigen.· Het gecondenseerde water in de airconditioner kan leiden tot de groei van fungi zoals schimmels.
	Gebruik de unit niet voor speciale doeleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten.· De kwaliteit van het voedsel kan hierdoor minder worden, of dieren en planten kunnen hieronder lijden.
	Stel verbrandingsapparaten niet aan directe luchtstroom bloot.· Dit kan leiden tot niet volledige verbranding.
	Stop noolt batterijen in uw mond om Inslikking te voorkomen.· Het inslikken van batterijen kan verstikking of vergiftiging veroorzaken.
	Schakel de unit UIT en maak de stekker los of zet de netschakelaar UIT voordat u de unit gaat reinigen.· De ventilator in de unit draait met hoge snelheid rond en kan u verwonden.
	Als u de unit lange tijd niet gebruikt, maak dan de stekker los of zet de netschakelaar UIT.· In de unit hoopt zich vuil op waardoor deze oververhit kan raken of er vuur kan ontstaan.
	Vervang alle batterijen van de afstandsbediening door nieuwe van hetzelfde type.· Als u nieuwe en oude batterijen tegelijkertijd gebruikt, kan de unit oververhit raken, kunnen de batterijen gaan lekken of een explosie veroorzaken.
	Als er batterijzuren op uw huld of kleding terechtkomen, was dan uw huld en kleding grondig met schoon water.· Als er batterijzuur in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddellijk contact op met uw huisarts.
	Zorg ervoor dat de ruimte goed geventleerd is als de unit tegelijkertijd met verbrandingsapparatuur wordt gebruikt.· Onvoldoende ventilatie kan leiden tot zuurstoflekort.
	Zet de netschakelaar UIT als u onweer hoort en de bliksem zou kunnen Inslaan.· De unit kan beschadigd raken als de bliksem inslaat.
	Als de alrconditioner meerdere selzoenen achterelkaar is gebruikt, voer dan naast de gebruikelijke relinigling ook inspectie en onderhoud uit.· Vuil of stof in de unit kan een onaangename geur veroorzaken, leiden tot groei van fungi zoals schimmels, of het afvoerkanaal verstoppen waardoor er water uit de binnenunit kan lekken. Raadpleeg uw leverancier voor inspectie en onderhoud waarvoor specialistische kennis en vaardigheden vereist zijn.
[WATS]	Bedlen geen schakelaars met natte handen.· Dit kan een elektrische schok veroorzaken.
	Reinig de airconditioner niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner.· Dit kan vuur of een elektrische schok veroorzaken.
	Stap niet op de buitenunit of zet geen object op de buitenunit.· U kunt gewond raken als u of het object valt.

BELANGRIJK

Vuile fi Iters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het wordt aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Voordat u het apparaat inschakelt, zorg ervoor dat de horizontale schoepen in de gesloten stand staan. Als u het apparaat inschakelt terwijl de horizontale schoepen in de open stand staan, kunnen zij mogelijk niet terug naar de correcte stand.

VEILIGHEIDSVOORSCHRIFTEN

Voor het installeren

⚠ WAARSCHUWING
	Raadpleeg uw leverancier voor de installatie van de airconditioner.· De gebruiker mag de airconditioner niet installeren omdat dit specialistische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage, vuur of een elektrische schok veroorzaken.
	Zorg voor een aparte groep waar alleen de airconditioner op wordt aangesloten.· Als u geen aparte groep gebruikt, kan dit oververhitting of vuur veroorzaken.
	Installeer het apparaat niet op plaatsen waar ontvlambaar gas zou kunnen lekken.· Gelekt gas dat zich rond de airconditioner verzamelt, kan een explosie veroorzaken.
	Aard de airconditioner.· Sluit de aardkabel niet aan op een gasleiding, waterleiding, bliksem- afl eider of aardkabel van de telefoon. Onjuist aangesloten aardkabels kunnen een elektrische schok veroorzaken.
[5705]
	Afhankelijk van de installatieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeert u een aardlekschakelaar.· Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de julste manier wordt afgevoerd.· Als het afvoerkanaal niet goed is geinstalleerd, kan er water uit de bin- nen-/buitenunit druppelen waardoor het meubilair nat of beschadigd kan worden.
In geval van abnormale situatiesZet de airconditioner onmiddellijk uit en raadpleeg uw leverancier.

Afhankelijk van de installatieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeert u een aardlekschakelaar.

• Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.

Zorg ervoor dat het afvoerwater op de julste manier wordt afgevoerd.

• Als het afvoerkanaal niet goed is geïnstalleerd, kan er water uit de binnen-/buitenunit druppelen waardoor het meubilair nat of beschadigd kan worden.

In geval van abnormale situaties
Zet de airconditioner onmiddellijk uit en raadpleeg uw leverancier.

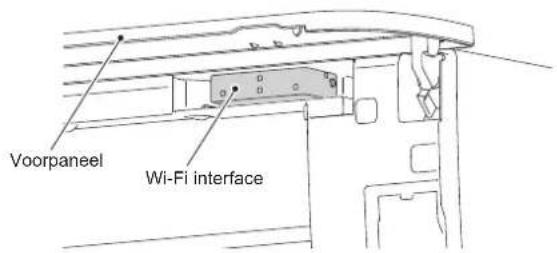

Voor de Wi-Fi interface

⚠ WAARSCHUWING(Onoordeelkundig gebruik kan ernstige gevolgen hebben, met inbegrip van ernstig of zelfs dodelijk letsel.)
	Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met onvoldoende ervaring en kennis op voorwaarde dat zij onder toezicht staan of zijn voorgelicht over het veilig gebruik van het toestel en op de hoogte zijn van de gevaren.
	Kinderen mogen niet met het toestel spelen. Laat kinderen nooit zonder toezicht schoonmaak- en onderhoudswerkzaamheden uitvoeren.
	Gebruik de Wi-Fi interface niet in de buurt van medische elektrische apparatuur of mensen met een medisch apparaat zoals een pacemaker of een implanteerbare cardioverter-defi brillator.Dit kan anders leiden tot ongevallen als gevolg van storing in de medische apparatuur of het medische apparaat.
	Installeer de Wi-Fi interface niet in de buurt van automatisch aan-gestuurde apparaten zoals automatische deuren of brandmelders.Dit kan anders leiden tot ongevallen als gevolg van storingen.
	Raak de Wi-Fi Interface niet aan met natte handen.Dit kan anders leiden tot schade aan het apparaat, elektrische schokken of brand.
	Spat geen water op de Wi-Fi Interface en gebruik de Wi-Fi interface niet in een badkamer.Dit kan anders leiden tot schade aan het apparaat, elektrische schokken of brand.
	Wanneer de Wi-Fi interface-unit is gevallen of de houder of kabel is beschadigd, trekt u de stekker uit het stopcontact of zet u de netschakelaar UIT.Dit kan anders leiden tot brand of elektrische schokken. Raadpleeg in dit geval uw leverancier.
⚠ VOORZICHTIG(Onoordeelkundig gebruik kan gevolgen hebben, met inbegrip van letsel of schade aan het gebouw.)
	Ga niet op een wankel opstapje staan om de Wi-Fi interface in te stellen of te reinigen.U kunt gewond raken als u eraf valt.
	Gebruik de Wi-Fi interface niet in de buurt van andere draadloze apparaten, magnetrons, draadloze telefoons of faxapparatuur.Dit kan anders leiden tot storingen.

WEGGOOEN

Fig. 1

Raadpleeg uw leverancier als u het apparaat wilt weg- gooien.

Opmerking:

Dit symbool geldt alleen voor EU-landen.

Dit symbool wordt gebruikt overeenkomstig richtlijn 2012/19/ EU, artikel 14 "Informatie voor de gebruikers" en Bijlage IX en/of richtlijn 2006/66/EG, artikel 20 "Informatie voor de eindgebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabriceerd uit eerste kwaliteit materialen. De onderdelen kunnen worden gerecycled en/of worden hergebruikt. Het symbool betekent dat de elektrische en elektronische onderdelen, batterijen en accu's op het einde van de gebruiksduur gescheiden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbool (Fig. 1) een chemisch symbool staat gedrukt, belekent dit dat de batterij of accu zware metalen in een bepaalde concentratie bevat. Dit wordt als volgt aangeduid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%)

In de Europese Unie worden elektrische en elektronische producten, batterijen en accu's afzonderlijk ingezameld.

Breng deze apparatuur, batterijen en accu's dan naar het gemeentelijke afvalinzamelingspunt.

Help ons mee het milieu te beschermen!

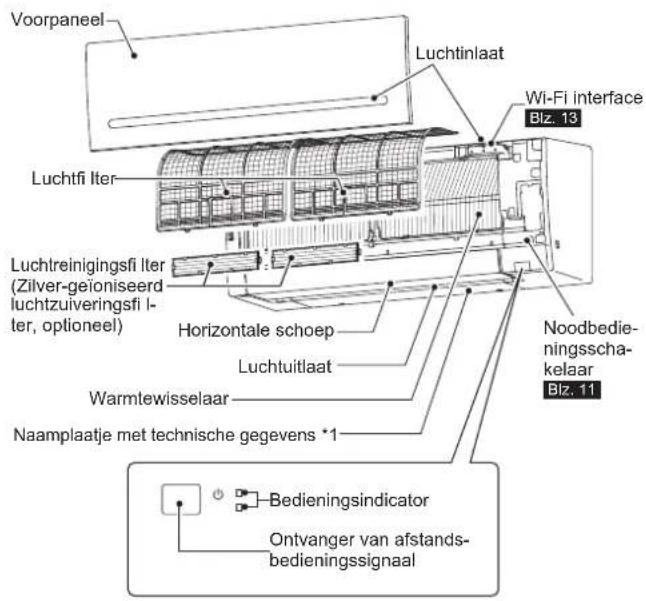

NAAM VAN ELK ONDERDEEL

Binnenunit Afstandsbediening

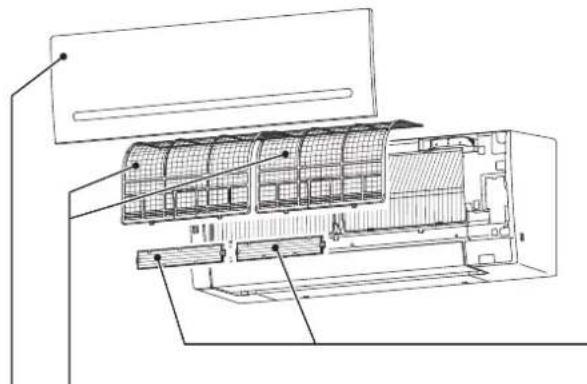

Voorpaneel Luchtinlaat Wi-Fi interface Blz. 13 Luchtfi Iter Luchtreinigingsfi Iter (Zilver-geioniseerd luchtzuiveringsfi Iter, optioneel) Horizontale schoep Luchtuitlaat Noodbedie- ningsscha- kelaar Blz. 11 Warmtewisselaar Naamplaatje met technische gegevens *1 Bedieningsindicator Ontvanger van afstands- bedieningssignaal

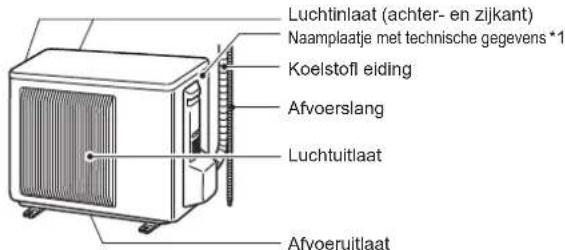

Buitenunit

Luchtinlaat (achter- en zijkant) Naamplaatje met technische gegevens *1 Koelstoff eiding Afvoerslang Luchtuitlaat Afvoeruitlaat

De buitenunits kunnen uiterlijk verschillen.
*1 Het jaar en de maand van vervaardiging zijn aangegeven op het naamplaatje met technische gegevens.

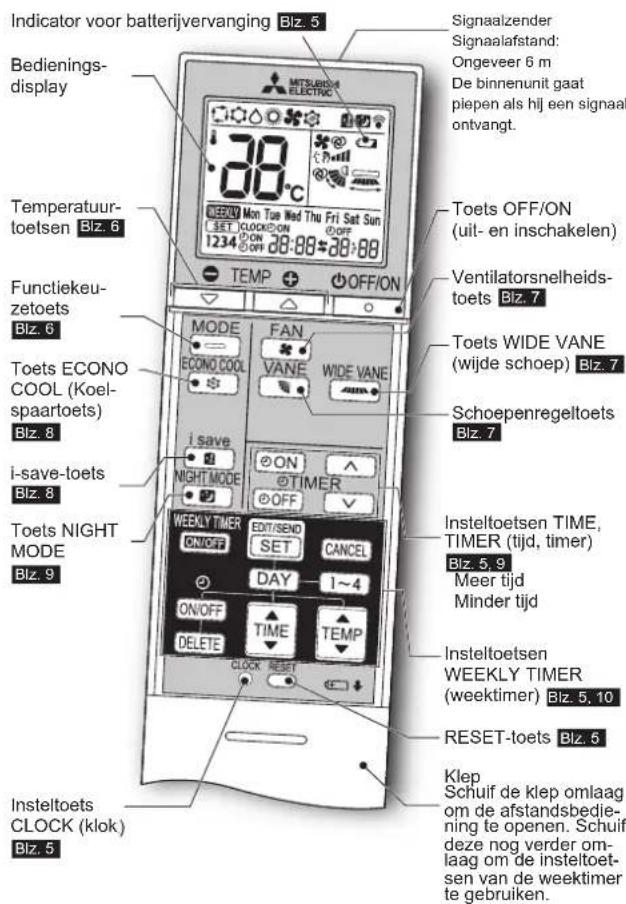

Indicator voor batterijvervanging Biz. 5 Bedienings- display 38°C MetsUBISH ELECTRIC Temperature toets Biz. 6 SET KLOCK ON 1234 OFF 38:88+38:88 TEMP OFF/ON Toets OFF/ON (uit- en inschakelen) Ventilatorsnelheids- toets Biz. 7 Toets WIDE VANE (wijde schoep) Biz. 7 Schoepenregeltoets Biz. 7 Toets ECONO COOL (Koel- spaartoets) Biz. 8 i-save-toets Biz. 8 Toets NIGHT MODE Biz. 9 MODE FAN ECONO COOL VANE WIDE VANE i save NIGHT MODE ON TIMER OFF INSTELTOETSEN TIME, TIMER (tijd, timer) Biz. 5, 9 Meer tijd Minder tijd INSTELTOETSEN WEEKLY TIMER (weektimer) Biz. 5, 10 RESET-toets Biz. 5 Insteltoets CLOCK (klok) Biz. 5 Klep Schuif de klep omlaag om de afstandsbedie- ning te openen. Schuif deze nog verder om- laag om de insteltoet- sen van de weektimer te gebruiken.

Afstandsbediening

Wanneer de afstandsbediening niet in gebruik is, leg deze dan bij deze unit.

Gebruik uitsluitend de afstandsbediening die bij het apparaat wordt meegeleverd.

Gebruik geen andere afstandsbedie- ningen.

Als 2 of meer binnenunits in de buurt van elkaar worden geïnstalleerd, kan het gebeuren dat een andere binnenunit reageert op de afstandsbediening dan de binnenunit die u wil bedienen.

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

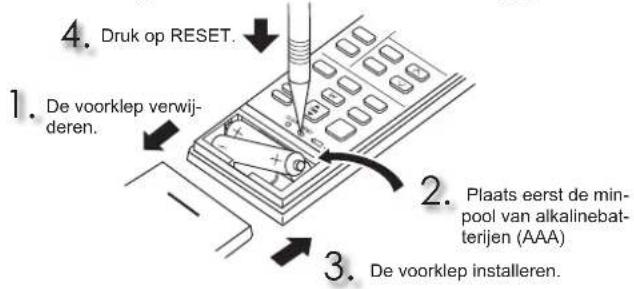

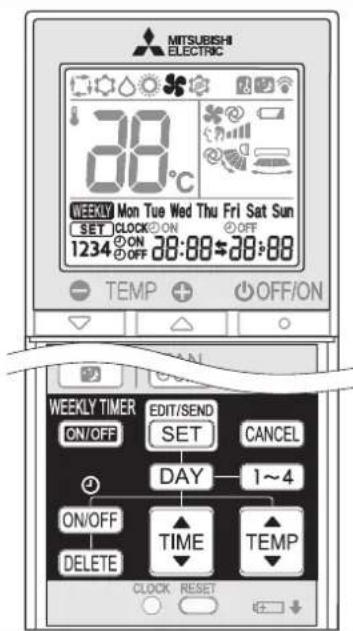

De batterijen in de afstandsbediening plaatsen

4. Druk op RESET. 1. De voorklep verwijderen. 2. Plaats eerst de min-pool van alkalinebatterijen (AAA) 3. De voorklep installeren.

Opmerking:

• Controleer of de batterijen in de juiste richting zijn ingebracht.
• Gebruik geen mangaanbatterijen en lekkende batterijen. Hierdoor kan de afstandsbediening defect raken.
• Gebruik geen oplaadbare batterijen.
• De indicator voor batterijvervanging licht op wanneer de batterij bijna leeg is. De afstandsbediening stopt ongeveer 7 dagen nadat de indicator is gaan branden met werken.
• Vervang alle batterijen door nieuwe van hetzelfde type.
• De levensduur van de batterijen is ongeveer 1 jaar. De levensduur van batterijen die lange tijd niet worden gebruikt, is korter.
• Druk voorzichtig op RESET met een dun puntig voorwerp. Indien u niet op de RESET-toets drukt, werkt de afstandsbediening mogelijk niet juist.

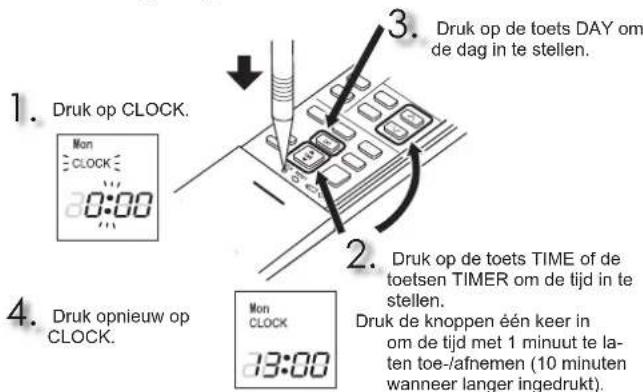

De huidige tijd instellen

1. Druk op CLOCK. Mon CLOCK 0:00 2. Druk op de toets DAY om de dag in te stellen. 3. Druk op de toets TIME of de toetsen TIMER om de tijd in te stellen. 4. Druk opnieuw op CLOCK. Mon CLOCK 13:00 Druk de knoppen één keer in om de tijd met 1 minuut te la- ten toe-/afnemen (10 minuten wanneer langer ingedrukt).

Opmerking:

- Druk voorzichtig op CLOCK met een dun puntig voorwerp.

Opmerking:

De afstandsbediening uitsluitend voor een specifi eke binnenunit instellen. Er kunnen maximaal 4 binnenunits met draadloze afstandsbedieningen in een ruimte worden gebruikt.

Om elke binnenunit met de respectieve afstandsbediening te kunnen bedienen, wijst u elke afstandsbediening een nummer toe dat correspondeert met dat van de binnenunit.

Deze instelling kan alleen worden opgegeven wanneer aan alle volgende voorwaarden wordt voldaan:

- De afstandsbediening is uitgeschakeld.

(1) Houd knop 1\~4 op de afstandsbediening 2 seconden ingedrukt om de koppelingsstand te activeren.
(2) Druk opnieuw op knop 1\~4 en wijs een nummer aan elke afstandsbediening toe.

Bij elke druk op knop 1\~4 verspringt het nummer, in de volgende volgorde: 1 → 2 → 3 → 4.

(3) Druk op de knop SET om de koppelingsinstelling te voltooien.

Nadat u de netschakelaar hebt aangezet, zal de afstandsbediening die als eerste een signaal naar een binnenunit zendt, worden beschouwd als de afstandsbediening voor die binnenunit.

Na de instelling zal de binnenunit alleen het signaal van de toegewezen afstandsbediening ontvangen.

WERKINGSSTANDEN SELECTEREN

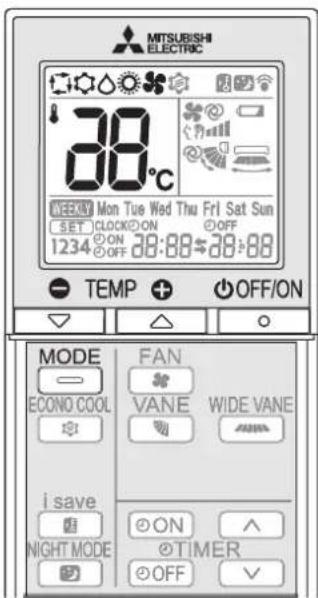

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

1 Druk op ☐ OFF/ON om de airconditioner in werking te zetten.

2 Druk op MODE om de werkingsstand te selecteren. Als u de knop indrukt, wijzigt de stand in de volgende volgorde:

3 Druk op om de temperatuur in te stellen. De temperatuur stijgt of daalt met 1°C als u de knop indrukt.

Druk op om deunit uit te zetten.

De airconditioner registreert de kamertemperatuur en de ingestelde temperatuur en selecteert aan de hand daarvan de werkingsstand. In de stand AUTO wijzigt de airconditioner de stand (COOL←HEAT) wanneer de kamertemperatuur langer dan 15 minuten circa 2°C afwijkt van de ingestelde temperatuur.

Opmerking:

De stand AUTO wordt niet aangeraden wanneer de binnenunit is aangesloten aan een buitenunit van type MXZ. Als er meerdere binnenunits tegelijkertijd worden gebruikt, is het mogelijk dat de unit niet kan schakelen tussen de standen COOL en HEAT. In dit geval wordt de binnenunit in de stand-bystand gezet (zie de tabel Bedieningsindicator).

Stand COOL

Stel de gewenste temperatuur in en geniet van de koele lucht.

Opmerking:

Gebruik de stand COOL niet als de buitentemperatuur zeer laag is (minder dan -10°C). Er kan gecondenseerd water uit de airconditioner druppelen en meubilair, enz. nat maken of beschadigen.

Stand DRY

Ontvochtig uw kamer. De kamer wordt enigszins gekoeld. In de stand DRY kan de temperatuur niet worden ingesteld.

Stand HEAT

Stel de gewenste temperatuur in en geniet van de warme lucht.

Stand FAN

Laat de lucht in uw kamer circuleren.

Opmerking:

Aangeraden wordt om na de werkingsstand COOL/DRY de werkingsstand FAN in te schakelen om de binnenkant van de binnenunit te drogen.

Opmerking:

Multisysteemfunctie

Met een buitenunit kunnen twee of meer binnenunits worden bediend. Als er meerdere binnenunits tegelijkertijd werken, dan kunnen de koel-/droog-/ventilator- en verwarmfuncties niet tegelijkertijd gebruikt worden. Wanneer COOL/ DRY/FAN is geselecteerd op een unit en HEAT op een andere of vice versa, dan gaat de als laatst geselecteerde unit in de stand-bystand.

Bedieningsindicator

De bedieningsindicator geeft de werkingssituatie van de airconditioner weer.

Aanduiding Werkingssituaatie Kamertemperatuur
	De airconditioner moet de ingestelde temperatuur bereiken	Wijkt ongeveer 2°C of meer van de ingestelde temperatuur af
	De kamertemperatuur benadert de ingestelde temperatuur	Wijkt ongeveer 1 tot 2°C van de ingestelde temperatuur af
	Stand-bystand (alleen tijdens in-schakelen multisysteemfunctie)	—

Licht op Knippert

Druk op om de ventilatorsnelheid te selecteren.

Als u de knop indrukt, wijzigt de ventilatorsnelheid in de volgende volgorde:

• Wanneer de binnenunit wordt ingesteld op AUTO, zijn twee korte pieptonen te horen.
• Gebruik een hogere ventilatorsnelheid om de ruimte sneller te koelen of verwarmen. U wordt aangeraden de ventilatorsnelheid te verminderen als de ruimte koel/warm is.
• Gebruik een lagere ventilatorsnelheid voor stil gebruik.

Opmerking:

Multisysteemfunctie

Als verscheidene binnenunits tegelijkertijd ruimtes verwarmen, is het mogelijk dat de luchtstroomtemperatuur laag is. Wij raden u in dit geval aan de ventilatorsnelheid op AUTO in te stellen.

Luchtstroomrichting opwaarts/neerwaarts

Druk op om de luchtstroomrichting te selecteren. Als u de knop indrukt, wijzigt de luchtstroomrichting in de volgende volgorde:

(AUTO) ......De schoep wordt ingesteld op de meest efficiënte luchtstroomrichting. COOL/DRY/FAN: horizontale stand. HEAT: stand (4).

(Manual)......Selecteer de bovenste stand voor COOL/DRY en de onderste stand voor HEAT voor een efficiënt gebruik van de airconditioner. Als de onderste stand wordt geselecteerd terwijl COOL/DRY actief is, wordt de schoep na 0,5 tot 1 uur automatisch in de stand naar boven gezet om condensdruppels te voorkomen.

(Swing) ......De schoep beweegt met tussenpozen omhoog en omlaag.

• Wanneer de binnenunit wordt ingesteld op AUTO, zijn twee korte pieptonen te horen.
• Gebruik altijd de afstandsbediening wanneer u de luchtstroomrichting wilt veranderen. Als u de stand van de horizontale schoepen met uw handen verandert, kunnen er storingen in de schoepen gaan optreden.
• Als de netschakelaar ingeschakeld is, worden de horizontale schoepen in ongeveer een minuut in de originele stand teruggezet, waarna de werking begint. Ditzelfde gebeurt ook in de werkingsstand voor noodkoeling.
• Als de horizontal schoepen zich in een abnormale stand bevinden, raadpleeg dan biz. 14

Luchtstroomrichting links/rechts

Druk op om de luchtstroomrichting te selecteren. Als u de knop indrukt, wijzigt de luchtstroomrichting in de volgende volgorde:


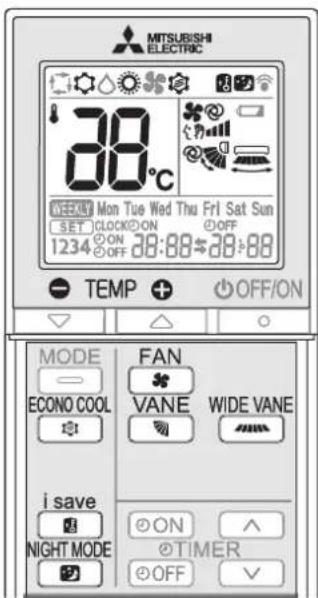

I-SAVE-BEDIENING

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE TIMER OFF

Met een vereenvoudigde terugzetfunctie kunt u door een keer op de tevets te drukken de voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opnieuw in en u gaat meteen terug naar de vorige instelling.

1

Druk terwijl het apparaat zich in de stand COOL, ECONO COOL of HEAT bevindt op om de stand i-save te selecteren.

2

Stel de temperatuur, de ventilatorsnelheid en de lucht- stroomrichting in.

• Door op le drukken wordt de eerstvolgende keer dat u de airconditioner gebruikt, dezelfde instelling geselecteerd.
• U kunt twee instellingen opslaan. (Een voor COOL/ECONO COOL, een voor HEAT)
• Selecteer de juiste temperatuur, ventilatorsnelheid en luchtstroomrichting voor uw ruimte.

-

Druk opnieuw op om de i-save-bediening te annuleren.

- De i-save-bediening wordt ook geannuleerd wanneer de toets MODE wordt ingedrukt.

Opmerking:

Gebruiksvoorbeeld:

1. Lage-energiestand Stel de temperatuur 2°C tot 3°C warmer in de stand COOL en kouder in de stand HEAT. Deze instelling is geschikt voor een ongebruikte ruimte en als u slaapt.
2. Veelgebruikte instellingen opslaan Sla uw voorkeursinstelling voor COOL/ECONO COOL en HEAT op. Zo kunt u uw voorkeursinstelling met een enkele druk op de knop selecteren.

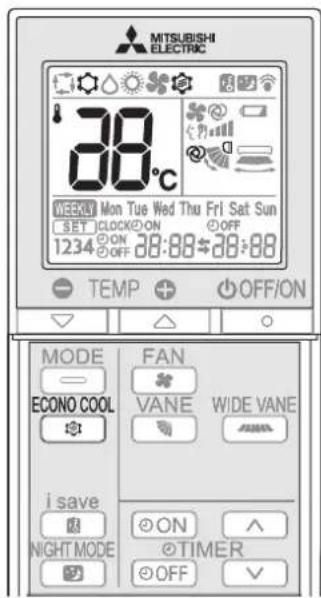

ECONO COOL-BEDIENING

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE @TIMER OFF

Een bewegende luchtstroom (verandering van de luchtstroom) zorgt voor een koeler gevoel dan een niet-bewegende luchtstroom. De microprocessor wijzigt de ingestelde temperatuur en de luchtstroomrichting automatisch. Het is mogelijk te koelen en tegelijkertijd een comfortabel gevoel te behouden. Dit resulteert in besparing van energie.

ECONO COOL

Druk in de stand COOL op blz. 6 om de ECO-NO COOL-bediening te starten. Afhankelijk van de temperatuur van de luchtstroom wordt de verticale zwenkfunctie van de airconditioner verscheidene keren achter elkaar uitgevoerd.

ECONO COOL

Druk opnieuw op om de ECONO COOL-bedie- ning te stoppen.

- De ECONO COOL-bediening wordt geannuleerd wanneer een van de toetsen VANE wordt ingedrukt.

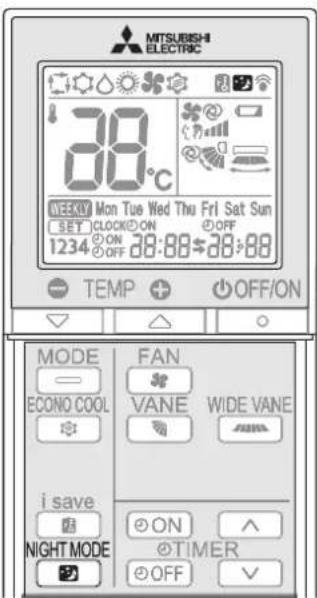

Nachtstandwerking

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

De toets NIGHT mode wijzigt de helderheid van de bedieningsindicator, schakelt de pieptoon uit en beperkt het geluidsniveau van de buitenunit.

Druk tijdens de werking op 0 de nachtstand te activeren.

• De bedieningsindicator wordt vaag.
• De pieptoon wordt uitgeschakeld, met uitzondering van het moment waarop de werking wordt gestart of gestopt.
• Het geluidsniveau van de buitenunit wordt lager dan is vermeld bij SPECIFICATIES.

Druk opnieuw op de nachtstand te stoppen.

Opmerking:

• Het koel-/verwarmingsvermogen kan achteruitgaan.
• Het geluidsniveau van de buitenunit blijft mogelijk ongewijzigd na het opstarten van de unit, tijdens de beveiligingswerking of afhankelijk van andere werkingsomstandigheden.
• De ventilatorsnelheid van de binnenunit blijft ongewijzigd.
• De bedieningsindicator wordt moeilijk zichtbaar in een helder verlichte kamer.
• Het geluidsniveau van de buitenunit neemt niet af wanneer de multisysteemfunctie ingeschakeld is.

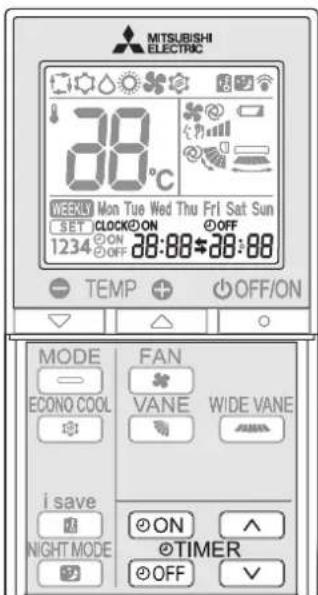

TIMERWERKING (ON/OFF-TIMER)

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 12:34 ON 28:88 $38:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

1

Druk terwijl de unit werkt op opnom decimer in te stellen.

(ON-timer): De airconditioner wordt op de ingestelde tijd ingeschakeld (ON).

OFF (OFF-timer): De airconditioner wordt op de ingestelde tijd uitgeschakeld (OFF).

* GoN knippert.
* Controleer of de huidige datum en tijd correct zijn ingesteld. Biz. 5

2

Druk op (Meer tijd) en (Minder tijd) om de tijd van de timer in te stellen.

Als u op de knop drukt, neemt de ingestelde tijd met 10 minuten toe of af. - Stel de timer in terwijl @n knoppert.

3

Druk opnieuw op opnom de timer te annuleren.

Opmerking:

• De ON- en OFF-timers kunnen gezamenlijk worden ingesteld. Het teken toont de volgorde waarin de timers werken.
• Raadpleeg biz. 11 "Automatische herstartfunctie" als er een stroomstoring optreedt en de ON/OFF-timer is ingesteld.

WEEKLY TIMER-BEDIENING

• U kunt maximaal 4 ON- of OFF-timers instellen voor een specifi eke dag van de week
• U kunt maximaal 28 ON- of OFF-timers instellen voor een week.

Opmerking:

De eenvoudige ON/OFF-timerinstelling is beschikbaar wanneer de weektimer is ingeschakeld. In dit voorbeeld heeft de ON/OFF-timer een hogere prioriteit dan de weektimer. De weektimer zal weer in werking treden wanneer de eenvoudige ON/OFF-timer is voltooid.

* Controleer of de huidige datum en tijd goed zijn ingesteld.

Druk op EDIT/SEND get de instellingsstand van de weektimer te openen.

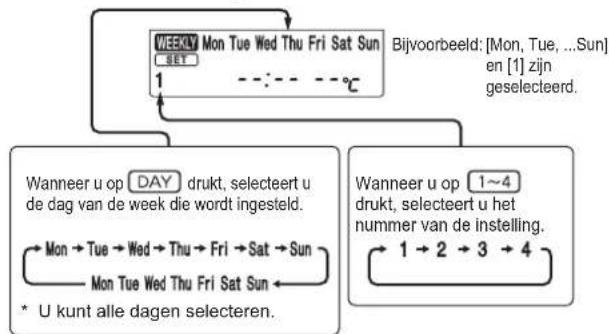

Druk op DAY en 1\~4 om een dag (of dagen) en num- mer voor de instelling te selecteren.

Druk op ON/OFF, en om ON/OFF, tijd en temperatuur in te stellen.

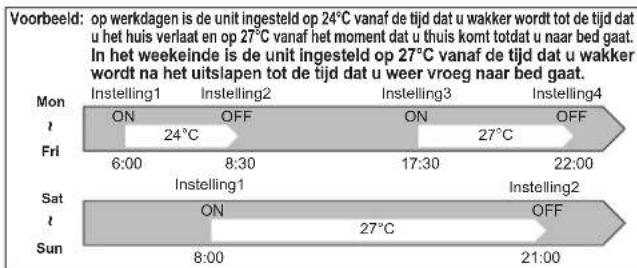

WEEKLY Mon Tue Wed Thu Fri Sat Sun SET 1 ON 6:00 24°C Bijvoorbeeld: [ON], [6:00 en [24°C] z geselectee. Druk op ON/ OFF-timer te selecteren. ON → OFF Druk op ON/Inner-instellingen te wissen. Druk op TIME om de tijd in te stellen. Druk op TEMP om de temperatuur in te stellen.

* Houd de toets ingedrukt om de tijd snel te laten veranderen.

Druk op [ENY] om de-timer in te stellen voor andere dagen en/of nummers.

Druk op 100 de instelling van de weektimer te voltooien en over te brengen.

SET houdt op met knipperen en de huidige tijd wordt weergegeven.

Opmerking:

• Druk op /SEND de instellingen van de weektimer over te brengen naar de binnenunit. Houd de afstandsbediening 3 seconden op de binnenunit gericht.
• U hoeft het voor elke instelling in te drukken als u de timer voor meerdere dagen van de week of meerdere nummers instelt. Druk op eenmaal na het voltooien van alle instellingen. Alle instellingen van de week-timer worden opgeslagen.
• Druk op SET om de instellingsstand van de weektimer te openen en houd DELETE 5 seconden ingedrukt om alle instellingen van de weektimer op te wissen. Houd de afstandsbediening op de binnenunit gericht.

Druk op WEEKLY TIME de weektimer in te schakelen (ON). (WEEKLY gaat branden.)

* Wanneer de weektimer is ingeschakeld, gaat de dag waarvoor de timerinstellingen zijn voltooid, branden.

Druk nogmaals op WEEKLY TWOR DE weektimer uit te schakelen (OFF). ( WEEKLY gaat uit.)

Opmerking:

De opgeslagen instellingen worden niet gewist wanneer de weektimer wordt uitgeschakeld.

De instelling van weektimer controleren

Druk op EDT/SEND ON de instellingsstand van de weektimer te openen. * SET knippert.

Druk op om de-instellingen van een specifieke dag of een specifiek nummer weer te geven.

Druk op CANCEL om de instellingsstand van de weektimer te sluiten.

Opmerking:

Wanneer alle dagen van de week zijn geselecteerd voor het weergeven van de instellingen en er een afwijkende instelling is, wordt - - - - - °C weergegeven.

NoODBEDIENING

Als de afstandsbediening niet kan worden gebruikt...

U kunt de noodbediening activeren door de noodbedieningsschakelaar (E.O.SW) op de binnenunit in te drukken.

Als u de noodbedieningsschakelaar (E.O.SW) indrukt, wijzigen de werkingsstanden in de volgende volgorde:

Bedieningsindicator

• De eerste 30 minuten na inwerkingtreding worden als test gebruikt. De temperatuurregeling werkt dan niet en de ventilatorsnelheid is ingesteld op High.
• In de werkingsstand voor noodverwarming stijgt de ventilatorsnelheid gelijkmatig om de warme lucht naar buiten te blazen.
• In d werkingsstand voor noodkoeling worden de horizontale schoepen in ongeveer een minuut in de originele stand teruggezet, waarna de werking begint.

AUTOMATISCHE HERSTARTFUNCTIE

Indien zich een stroomstoring voordoet of de netspanning uitgeschakeld wordt terwijl het apparaat in werking is, dan zorgt de automatische herstartfunctie ervoor dat vanzelf weer gestart wordt in de stand die met de afstandsbediening was ingesteld vlak voordat de stroom werd onderbroken. Wanneer de timer is ingesteld, wordt de timer-instelling geannuleerd en start de airconditioner op het moment dat de voeding wordt ingeschakeld.

Neem contact op met een onderhoudsmonteur als u deze functie niet wilt gebruiken, aangezien de instellingen van de airconditioner dan gewijzigd moeten worden.

REINIGEN

Instructies:

• Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
• Raak de metalen onderdelen niet met uw handen aan.
• Gebruik geen benzine, verdunner, schuurpoeder of insecticide.
• Gebruik alleen verdunde, milde reinigingsmiddelen.

• Gebruik geen harde borstel, schuursponsje of iets dergelijks.

• Laat de horizontale schoep niet langdurig in vloeistof ondergedompeld en spoel deze schoep niet af.

• Gebruik geen water dat warmer is dan 50°C.
• Stel onderdelen om deze te drogen, niet aan direct zonlicht, hitte of vlammen bloot.
• Oefen niet te veel kracht op de ventilator uit, want hierdoor kunnen barsten of breuken ontstaan.

Luchtfi lter (Luchtzuiveringsfilter)

• Elke twee weken reinigen
- Verwijder vuil met een stofzuiger of spoel het af met water.
- Laat het filter na het spoelen goed drogen in de schaduw.

-Luchtreinigingsfi lter (Zilver-geïoniseerd luchtzuiveringsfi lter, optionee)

Elke 3 maanden:

• Verwijder vuil met een stofzuiger.
  Wanneer u het vuil niet met een stofzuiger kunt verwijderen:
• Dompel het filter en het frame in lauw water voordat u het afspoelt.
• Laat het fi liter na het spoelen goed drogen in de schaduw. Installeer alle lipjes van het luchtfi liter

Elk jaar:

• Vervang het luchtreinigingsfi Iter door een nieuw fi Iter voor de beste prestaties.
  • Onderdeelnummer
  MAC-2370FT-E

Trekken om van het luchtfi Iter te verwijderen

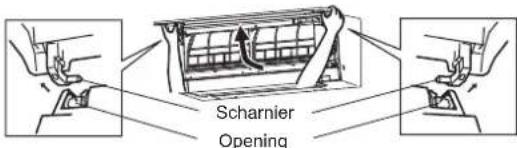

Voorpaneel

1. Til het voorpaneel op totdat u een "klik" hoort.
2. Houd de scharnieren vast en trek het voorpaneel los zoals is afgebeeld in bovenstaande afbeelding om het te verwijderen.
3. Veeg schoon met een zachte droge doek of spoel het af met water.
4. Dompel het voorpaneel niet langer dan twee uur in water onder.
5. Laat het voorpaneel in de schaduw goed drogen voordat u het installeert.
6. Installeer het voorpaneel door de verwijderingsprocedure in omgekeerde volgorde uit te voeren.

Sluit het voorpaneel goed en druk op de met pijlen aangegeven plaatsen.

Important

• Reinig de fi Iters regelmatig voor de beste prestaties en voor energiebesparing.
• Vulle filters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het wordt aangeraden om de luchtfi Itters elke 2 weken te reinigen.

Deze informatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gebruik (informatie over veilige bediening)
MSZ-AP25/35/42/50VG FILTER		Zilvernatriumwaterstofzirkonium-fosfaat (265647-11-8) 2-octyl-2H-isothiazool-3-on (OIT) (26530-20-1)	Antibacterieel Schimmelwerend	Gebruik dit product uitsluitend voor het beoogde doel en houd u daarbij aan de aanwijzingen in de bedieningshandleiding.Niet in de mond stoppen. Buiten bereik van kinderen houden.
MAC-2370FT-E FILTER		Zilver-zink-zeoliet (130328-20-0)	Antibacterieel	Gebruik dit product uitsluitend voor het beoogde doel en houd u daarbij aan de aanwijzingen in de bedieningshandleiding.Niet in de mond stoppen. Buiten bereik van kinderen houden.

DE Wi-Fi INTERFACE CONFIGUREREN (alleen type VGK)

Deze Wi-Fi interface wordt verbonden met de binnenunit en commu-niceert de statusinformatie en controleert de signalen van MELCloud.

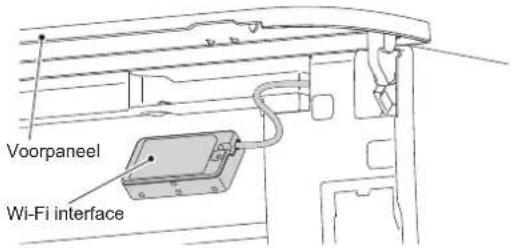

Voorpaneel Wi-Fi interface

Voorpaneel Wi-Fi interface

Inleiding tot de Wi-Fi interface

Nr.	Item Omschrijving
1	MODE-schakelaar (MODUS)	Selecteert standen.
2 R	RESET-schakelaar	Reset het systeem en ALLE instellingen.
3	LED ERR (FOUT) (oranje)	Toont de foutstatus van het netwerk.
4	LED NET (NETWERK) (groen)	Toont de status van het netwerk.
5	LED MODE (MODUS) (oranje)	Toont de standstatus van het toegangspunt.
6	LED UNIT (groen) Toont de status van de binnenunit.

3 4 5 6 2 1 1 RST RST MCE MCE VDD VDD RST RST MCE MCE VDD VDD RST RST MCE MCE VDD VDD RST RST MCE MCE VDD VDD

(1) MODE-schakelaar (MODUS)

- De MODE-schakelaar (MODUS) wordt gebruikt om de standen in de confi guratie te selecteren.

• Houd de RESET-schakelaar 2 seconden ingedrukt om het systeem opnieuw te starten.
• Houd de RESET-schakelaar 14 seconden ingedrukt om de Wi-Fi interface te resetten naar de fabrieksinstellingen.

Wanneer de Wi-Fi interface wordt gereset naar de fabrieksinstellingen, gaan ALLE confi guratiegegevens verloren. Wees hier dus heel voorzichtig mee.

1 Open het voorpaneel en verwijder de Wi-Fi interface.

2 Confi gureer een verbinding tussen de Wi-Fi interface en de router. Raadpleeg de SETUPHANDLEIDING en de SETUP QUICK REFERENCE GUIDE (BEKNOPTE SETUPHANDLEIDING) die met de airconditioner zijn meegeleverd.

Ga naar de onderstaande website voor de SETU-PHANDLEIDING. http://www.melcloud.com/Support

3 Plaats de Wi-Fi interface terug en sluit het voorpaneel nadat u de confi guratie hebt voltooid.

4 Ga naar de onderstaande website voor het MELCloud User Manual (Gebruikershandleiding MELCLOUD). http://www.melcloud.com/Support

Opmerking:

• Controleer of de router de WPA2-AES-coderingsinstelling ondersteunt alvo-rens te beginnen met de setup van deze Wi-Fi interface.
• De eindgebruiker moet de voorwaarden en bepalingen van de Wi-Fi service lezen en ermee instemmen alvorens deze Wi-Fi interface te kunnen gebruiken.
• De router kan nodig zijn om de verbinding van deze Wi-Fi interface met de Wi-Fi service te voltooien.
• Deze Wi-Fi interface zal niet beginnen met het verzenden van operationele gegevens van het systeem tot de eindgebruiker zich registreert en de voorwaarden van de Wi-Fi service aanvaardt.
• Deze Wi-Fi interface mag niet worden geïnstalleerd en verbonden met een systeem van Mitsubishi Electric dat is bestemd voor het koelen en verwarmen onder speciale, kritieke omstandigheden.
• Noteer de informatie over het instellen van de Wi-Fi interface op de laatste pagina van deze handleiding tijdens de setup van deze Wi-Fi interface.
• Bij verplaatsen of verwijderen moet de Wi-Fi interface worden gereset naar de fabrieksinstellingen.

De Wi-Fi interface van Mitsubishi Electric is ontworpen voor communicatie met de Mitsubishi Electric MELCloud Wi-Fi service.

Een Wi-Fi interface van derden kan geen verbinding maken met MELCloud. Mitsubishi Electric is niet aansprakelijk voor enige (i) onjuiste prestaties van een systeem of product.

(ii) systeem- of productfouten of voor (iii) verlies of beschadiging van een systeem of product ten gevolge van of veroorzaakt door een verbinding met en/of het gebruik van een Wi-Fi interface of een Wi-Fi service van derden met apparatuur van Mitsubishi Electric.

Ga voor de laatste informatie over MELCloud van Mitsubishi Electric Corporation naar www.melcloud.com.

OPLOSSEN VAN PROBLEMEN

Indien u deze punten heeft gecontroleerd maar de airconditioner nog niet juist functioneert, gebruik de airconditioner dan niet meer en raadpleeg uw leverancier.

Symptoom Uitleg en controlepunten

Binnenunit
De unit kan niet worden bediend.	Is de netschakelaar aangezet?Is de stekker in het stopcontact gestoken?Is de ON-limer ingesteld?Blz. 9
De horizontale schoep beweegt niet.	Zijn de horizontale en verticale schoep op de juiste manier geinstalleerd?Is de ventilatorafscherming vervormd?Als de netschakelaar ingeschakeld is, worden de horizontale schoepen in ongeveer een minuut in de originele stand teruggezet. Nadal het terugzetten voltoold is, wordt de normale werkingsstand van de horizontale schoepen hervat. Ditzelfde gebeurt ook in de werkingsstand voor noodkoeling.
Na het opnieuw inschakelen werkt de unit ongeveer 3 minuten niet.	Dit gebeurt op aangeven van de microprocessor ter bescherming van de unit. Wacht even.
Er komt damp uit de luchtuitlaat van de binnenunit.	De koele lucht uit de unit zorgt ervoor dat vocht in de lucht binnen de ruimte snel afkoelt en in dampvorm overgaat.
De zwenkfunctie van de HORIZONTALE SCHOEP stopt even en start daarna weer.	Hierdoor gaat de zwenkfunctie van de HORIZONTALE SCHOEP weer normaal werken.
Als SWING wordt geselecteerd in de stand COOL/DRY/FAN, beweegt de onderste horizontale schoep niet.	Het is normaal dat de onderste horizontale schoep niet beweegt als SWING wordt geselecteerd in de stand COOL/DRY/FAN.
Tijdens de werking verandert de luchtstroomrichting.De richting van de horizontale schoep kan niet worden aangepast met de afstandsbediening.	Als de unit in de stand COOL of DRY werkt en dat 0,5 tot 1 uur lang doet met de lucht naar beneden gericht, dan wordt de luchtstroomrichting automatisch in de positie naar boven gezet om te voorkomen dat water condenseert en naar beneden drupt.Indien tijdens verwarmen de temperatuur van de luchtstroom te laag is of het apparaat aan het ontdooien is, dan wordt de horizontale schoep automatisch in horizontale positie gezet.
In de bedrijfsstand verwarmen wordt de werking ongeveer 10 minuten lang gestopt.	De buitenunit wordt ontdood.Dit is in 10 minuten voltoold; wacht daarom even.(Wanneer de buitentemperatuur te laag is en de vochtigheid te hoog, wordt ijs gevormd.)
De unit start automatisch wanneer de netspanning wordt ingeschakeld, zonder een signaal te ontvangen van de afstandsbediening.	Deze modellen zijn uitgerust met een functie voor automatisch opnieuw starten. Wanneer de netspanning uitgeschakeld wordt zonder de unit met de afstandsbediening uit te zetten en vervolgens de netspanning weer wordt ingeschakeld, dan start de unit automatisch opnieuw in de stand die met de afstandsbediening was ingesteld toen de stroomtoevoer werd onderbroken. Raadpleeg "Automatische herstartfunctie".Blz. 11
De twee horizontale schoepen raken elkaar aan. De horizontale schoepen bevinden zich in een abnormale stand. De horizontale schoepen keren niet terug naar de juiste "gesloten stand".	Voer een van de volgende handelingen uit:Schakel de netschakelaar uit en weer in. Controleer of de horizontale schoepen in de juiste "gesloten stand" worden gezet.Start en stop de werkingsstand voor noodkoeling en controleer of de horizontale schoepen in de juiste "gesloten stand" worden gezet.
Als de kamertemperatuur in de stand COOL/DRY de ingestelde kamertemperatuur bijna bereikt, dan stopt de buitenunit waarna de binnenunit op lange snelheid werkt.	Als de kamertemperatuur afwijkt van de ingestelde temperatuur, dan gaat de binnenventilator draaien volgens de instellingen van de afstandsbediening.
De binnenunit verkleurt na verloop van tijd.	Hoewel plastic geel verkleurt onder invloed van factoren als ultraviolet licht en temperatuur, heeft deze verkleuring geon effect op de werking van het product.
De bedieningsindicator is vaag. De unit geeft geen pieplonen.	Is de nachtstand ingesteld?Blz. 9
Multisysteemfunctie
De binnenunit die niet in werking is, wordt warm en er is een geluid dat lijkt op stromend water, in de unit te horen.	Door een binnenunit die niet in werking is, blijft toch een kleine hoeveelheid koelmiddel stromen.
Als de stand verwarmen wordt geselecteerd, zal de unit niet direct met verwarmen beginnen.	Als het verwarmen wordt gestart tijdens het ont-dooien van van de buitenunit, dan duurt het enkele minuten (max. 10 minuten) voordat er warme lucht uit de unit wordt geblazen.
Buitenunit
De ventilator van de buitenunit draait niet, ook al is de compressor in werking. Als de ventilator begint te draaien, stopt hij snel weer.	Als de buitentemperatuur tijdens het koelen erg laag is, werkt de ventilator met tussenpozen om voldoende koelwerking te verkrijgen.
De buitenunit lekt water. • Tijdens	COOL en DRY worden leidingen en hun koppelingen afgekoeld, waardoor op hun buitenkant condens kan ontstaan.Tijdens verwarmen kan condenswater op de warm-lewisselaar ontstaan en naar beneden druppen.Tijdens verwarmen zorgt de ontdooifunctie ervoor dat ijs op de buitenunit smelt en als water naa beneden drupt.
Er komt witte rock uit de buitenunit.	Tijdens verwarmen ontstaat door het ontdooien stoom, die op witte rook lijkt.

Symptoom Uitleg en controlepunten

Afstandsbediening
Het display van de afstandsbedie- ning is niet zichtbaar of is vaag.De binnenunit reageert niet op het signaal van de afstandsbediening.	• Zijn de batterijen leeg?Blz. 5• Zijn de polen (+, -) van de batterijen verwisseld?Blz. 5• Wordt er op toetsen van de afstandsbediening van andere elektrische apparaten gedrukt?
Koelt of verwarmt niet
De airconditioner koelt of ver- warmt niet voldoende.	• Is de juiste temperatuur ingesteld?Blz. 6• Is de juiste ventilatorsnelheid ingesteld? Zet de ventila- torsnelheid op Hoog of Superhoog.Blz. 7• Zijn de filters schoon?Blz. 12• Is de ventilator of de warmtewisselaar van de bin- nenunit schoon?Blz. 12• Wordt de luchtinlaat of -uitlaat van de binnen- of buitenunit geblokkeerd?Staat er een raam of deur open?• Het kan gebeuren dat de ingestelde temperatuur pas na enige tijd of helemaal niet wordt bereikt afhankelijk van de afmetingen van de ruimte, de omgevingstemperatuur en dergelijke.• Is de nachtstand ingesteld?Blz. 9
De ruimte wordt niet voldoende gekoeld.	• Als u in een ruimte een ventilator of gasfornuis gebruikt wordt het koelsysteem zwaarder belast. Hierdoor kan het koelend vermogen mogelijk onvoldoende zijn.• Als de buitentemperatuur erg hoog is, kan het koe- lend vermogen mogelijk niet voldoende zijn.
De ruimte wordt niet voldoende verwarmd.	• Als de buitentemperatuur erg laag is, kan de verwar- mingscapaciteit mogelijk niet voldoende zijn.
In de bedrijfsstand verwarmen wordt de lucht niet snel uitgeblazen.	• Wacht even totdat de airconditioner gereed is on warme lucht uit te blazen.
Luchtstroom
De lucht uit de binnenunit ruikt vreemd.	• Zijn de fi liters schoon?Blz. 12• Is de ventilator of de warmtewisselaar van de bin- nenunit schoon?Blz. 12• De airconditioner kan geuren opnemen van muren, vloerkleden, meubilair, kleding e.d. en deze samen met de lucht uitblazen.
Geluid
Een krakend geluid is te horen.	• Dit geluid ontstaat doordat onderdelen zoals het voorpaneel uitzøtton en krimpen vanwege tempera- tuursveranderingen.
U hoort een "borrelend" geluid. • Dit geluid hoort u wanneer bij het inschakelen van afzuiging of ventilator buitenlucht wordt aangezogen via de afvoerslang, waardoor water dat zich in de afvoerslang bevindt naar buiten spuit.U hoort dit geluid ook wanneer buitenlucht in de afvoerslang wordt geblazen door sterke wind.
De binnenunit maakt mechanis- sche geluiden.	• Dit geluid ontstaat wanneer de ventilator of de com- pressor wordt in- of uitgeschakeld.
Het stromen van water is te horen.	• Dit geluid ontstaat wanneer er koelmiddel of gecon- denseerd water in de airconditioner stroomt.
Soms is een sissend geluid te horen.	• Dit geluid ontstaat wanneer de stroming van het koelmiddel door de airconditioner veranderl.
Timer
De weektimer werkt niet volgens de instellingen.	• Is de ON/OFF-timer ingesteld?Blz. 9• Breng de instellingsgegevens van de weektimer nogmaals over naar de binnenunit. Wanneer de gegevens goed zijn ontvangen, zendt de binnenunit een lange pieptoon uit. Als de gegevens niet worden ontvangen, hoort u 3 korte pieptonen. Zorg dat de gegevens goed worden ontvangen.Blz. 10• In geval van een stroomonderbreking waarbij de netspanning wordt uitgeschakeld, geeft de klok van de binnenunit niet meer de juiste tijd aan. De weekti- mer zou hierdoor mogelijk niet goed kunnen werken. Zorg dat de afstandsbediening zich op een plaats bevindt waar de binnenunit het signaal kan ont- vangen.Blz. 5
De unit start/stopl zonder aanleiding.	• Is de weektimer ingesteld?Blz. 10
Wi-Fi interface
Als er bij het confi gureren van de verbinding of tijdens het gebruik fouten optreden.	Raadpleeg de SETUPHANDLEIDING.Ga naar de onderstaande website voor de SETU- PHANDLEIDING.http://www.melcloud.com/Support

OPLOSSEN VAN PROBLEMEN

Zet in de volgende gevallen de airconditioner uit en raadpleeg uw leverancier.

• Wanneer water uit de binnenunit lekt of druppelt.
• Wanneer de bedieningsindicator knippert.
• Wanneer de netschakelaar vaak uit gaat.
• De signalen van de afstandsbediening worden mogelijk niet goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertertype) wordt gebruikt.
• De werking van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig zijn.
• Wanneer er een abnormaal geluid te horen is.
• Wanneer een koelmiddellekkage wordt geconstateerd.

ALS U DE AIRCONDITIONER VOOR LANGERE TIJD NIET GEBRUIKT

1

Gebruik het apparaat 3 à 4 uur lang in de stand COOL met de hoogste temperatuur ingesteld of in de stand FAN.

Blz. 6

• Hierdoor wordt de binnenkant van de unit droog.
• Als er vocht in de airconditioner zit, kan dit leiden tot groei van fungi, zoals schimmels.

2

Druk op OFF/ON om de werking te stoppen.

3

Zet de netschakelaar uit en/of trek de netsnoerstekker uit het stopcontact.

4

Verwijder alle batterijen uit de afstandsbediening.

Wanneer de airconditioner opnieuw wordt gebruikt:

1

Reinig het luchtfi Iter. Blz. 12

2

Controleer of de luchtinlaat en -uitlaat van de binnen- en buitenunits niet worden geblokkeerd.

3

Controleer of de aardedraad juist is aangesloten.

4

Raadpleeg "UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME" en volg de instructies. Blz. 5

INSTALLATIEPLAATS EN ELEK- TRISCHE VOORZIENINGEN

Installatieplaats

Vermijd installatie van de airconditioner op de volgende plaatsen.

• Op plaatsen met veel machineolie.
- In zoute gebieden, bijvoorbeeld aan de kust.
- In de buurt van sulfi degas, bijvoorbeeld bij hete bronnen, rioleringen en afvalwater
- Waar olie rondspat of veel vettige rook is (zoals in keukens en fabrieken waar de eigenschappen van kunststof kunnen worden gewijzigd of beschadigd).
- Waar hoogfrequente of draadloze apparatuur aanwezig is.
- Waar de lucht uit de luchtuitlaat van de buitenunit wordt geblokkeerd.
- Waar het geluid of de lucht die door de buitenunit wordt geproduceerd, storend is voor buren.
- Monteer de binnenunit bij voorkeur op een hoogte van 1,8 m tot 2,3 m. Raadpleeg uw dealer als dit onmogelijk is.
- Gebruik de airconditioner niet tijdens het uitvoeren of afwerken van bouwwerkzaamheden binnenshuis of wanneer de vloer in de was wordt gezet. Na dergelijke werkzaamheden dient u de ruimte goed te ventileren voordat u de airconditioner weer in gebruik neemt. Als u dit niet doet, kunnen vluchtige elementen in de airconditioner blijven zitten, resulterend in waterlekkage of condensdruppels.
- Gebruik de Wi-Fi interface niet in de buurt van medische elektrische apparatuur of mensen met een medisch apparaat zoals een pacemaker of een implanteerbare cardioverter-defi brillator.

Dit kan anders leiden tot ongevallen als gevolg van storing in de medische apparatuur of het medische apparaat.

• Deze apparatuur moet worden geïnstalleerd en bediend op minimaal 20 cm afstand van de gebruiker of omstanders.
• Gebruik de Wi-Fi interface niet in de buurt van andere draadloze apparaten, magnetrons, draadloze telefoons of faxapparatuur. Dit kan anders leiden tot storingen.

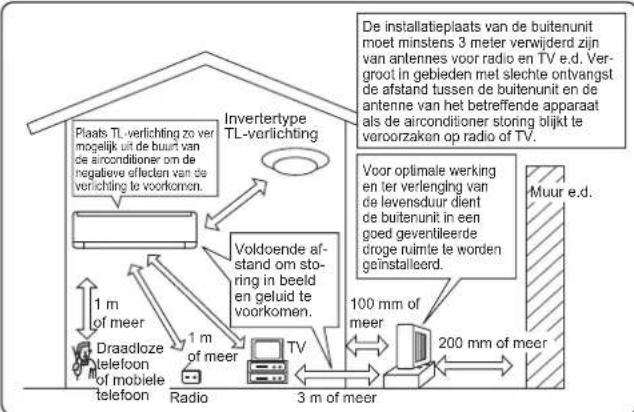


Elektrische voorzieningen

• Zorg voor een aparte groep waar alleen de airconditioner op aangesloten is.
• Let erop dat de netschakelaar voldoende capaciteit heeft.

Neem contact op met uw leverancier indien u nog vragen hebt.

TECHNISCHE GEGEVENS

Model	Binnen		MSZ-AP25VG(K)		MSZ-AP35VG(K)		MSZ-AP42VG(K)		MSZ-AP50VG(K)
	Buiten		MUZ-AP25VG(H)		MUZ-AP35VG(H)		MUZ-AP42VG(H)		MUZ-AP50VG(H)
Functie			Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen
Stroomvoorziening			~ /N, 230 V, 50 Hz
Capaciteit kW			2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Invoer		kW	0,60	0,78	0,99	1,03	1,30	1,49	1,55	1,60
Gewicht	Binnen	kg	10,5
	Buiten	kg	31		31		35		40
Hoeveelheid koelmiddel (R32)		kg	0,55		0,55		0,70		1,00
IP-waarde	Binnen		IP 20
	Buiten		IP 24
Toelaatbare maximale bedrijfsdruk	Inlaatzijde	MPa	2,77
	Uitlaatzijde	MPa	4,17
Geluidsniveau	Binnen (Superhoog/Hoog/ Medium/Laag/Stil)	dB(A)	42/36/30/ 24/19	45/39/34/ 24/19	42/36/30/ 24/19	45/38/31/ 24/19	42/38/34/ 29/21	45/40/35/ 29/21	44/40/36/ 33/28	48/43/38/ 33/28
	Buiten	dB(A)	47	48	49	50	50	51	52	52

Gegarandeerd werkbereik

		Binnen	Buiten
			MUZ-AP25/35/42/50VG	MUZ-AP25/35/42/50VGH
Koelen	Bovengrens	32°C DB23°C WB	46°C DB—	46°C DB—
	Ondergrens	21°C DB15°C WB	-10°C DB—	-10°C DB—
Verwar-men	Bovengrens	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Ondergrens	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

Opmerking:

Temperatuurwaarden

Koelen — Binnen: 27°C DB, 19°C WB

Buiten: 35°C DB

Verwarmen — Binnen: 20°C DB

Buiten: 7°C DB, 6°C WB

DB: Droge temperatuur

NB: Natte temperatuur

Wi-Fi interface

Model MAC-566IFB-E
Ingangsvoltage 12,7 V gelijkspanning (van binnenunit)
Stroomverbruik MAX 2 W
Afmeting H×B×D (mm) 79×44×18,5
Gewicht (g) 60 (inclusief kabel)
Zendervermogen (MAX) 17,5 dBm @IEEE 802.11b
RF-kanaal 1 k~13 k (2.412~2.472 MHz)
Radioprotocol IEEE 802.11b/g/n (20)
Encryptie AES
Authenticatie WPA2-PSK
Softwareversie XX.00

Ga naar de onderstaande website voor de Declaration of Conformity (Conformiteitsverklaring).
