BRUKSANVISNING MSZAP25VGK MITSUBISHI

Översättning från originalet

Orijinalin çevirisi

- Läs bruksanvisningen innan enheten tas i bruk så att den används säkert och på rätt sätt.

ÇALIŞTIRMA TALİMATLARI

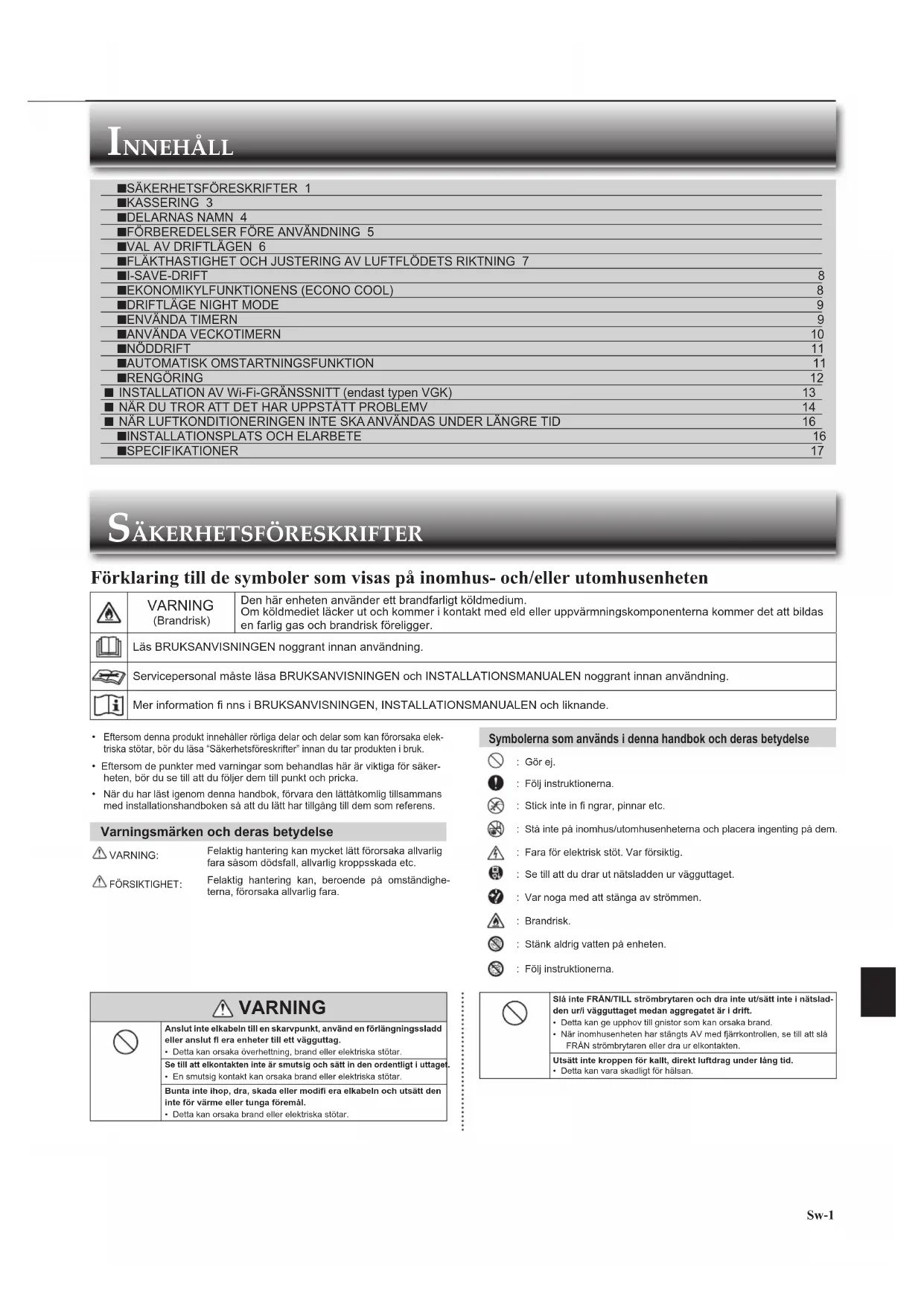

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING(Brandrisk)	Den här enheten använder ett brandfarligt köldmedium.Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal måste läsa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersom denna produkt innehåller rörliga delar och delar som kan förorsaka elektriska stötar, bör du läsa "Säkerhetsföreskrifter" innan du tar produkten i bruk.
• Eftersom de punkter med varningar som behandlas här är viktiga för säkerheten, bör du se till att du följer dem till punkt och pricka.
• När du har läst igenom denna handbok, förvara den lättåtkomlig tillsammans med installationshandboken så att du lätt har tillgång till dem som referens.

Varningsmärken och deras betydelse

WARNING:

Felaktig hantering kan mycket lätt förorsaka allvarlig fara såsom dödsfall, allvarlig kroppsskada etc.

⚠ FÖRSIKTIGHET:

Felaktig hantering kan, beroende på omständigheterna, förorsaka allvarlig fara.

Symbolerna som används i denna handbok och deras betydelse

: Gör ej.
: Följ instruktionerna.
: Stick inte in fi ngrar, pinnar etc.
: Stå inte på inomhus/utomhusenheterna och placera ingenting på dem.
: Fara för elektrisk stöt. Var försiktig.
: Se till att du drar ut nätsladden ur vägguttaget.
: Var noga med att stänga av strömmen.
: Brandrisk.
: Stänk aldrig vatten på enheten.
: Följ instruktionerna.

⚠️ VARNING
	Anslut inte elkabeln till en skarvpunkt, använd en förlängningssladd eller anslut fl era enheter till ett vägguttag.Detta kan orsaka överhettning, brand eller elektriska stötar.
	Se till att elkontakten inte är smutsig och sätt in den ordentligt i uttagetEn smutsig kontakt kan orsaka brand eller elektriska stötar.
	Bunta inte ihop, dra, skada eller modifi era elkabeln och utsätt den inte för värme eller tunga föremål.Detta kan orsaka brand eller elektriska stötar.

	Slå inte FRÅN/TILL strömbrytaren och dra inte ut/sätt inte i nätsladden ur/i vägguttaget medan aggregatet är i drift.Detta kan ge upphov till gnistor som kan orsaka brand.När inomhusenheten har stängts AV med fjärrkontrollen, se till att slå FRÅN strömbrytaren eller dra ur elkontakten.
	Utsätt inte kroppen för kallt, direkt luftdrag under lång tid.Detta kan vara skadligt för hälsan.

SÄKERHETSFÖRESKRIFTER

	Enheten får inte installeras, fl yttas, tas isär, ändras eller repareras av användaren.En felaktigt hanterad luftkonditionering kan orsaka brand, elektriska stötar, skador, vattenläckor osv. Kontakta återförsäljaren.Om nätsladden är skadad, måste den för undvikande av fara bytas ut av tillverkaren eller av auktoriserad servicepersonal.
	Vid installation, fl ytt eller service av enheten, säkerställ att inget annäme än det specifi cerade köldmediumet (R32) kommer in i kylledningarnaNärvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador.Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet.
	Enheten får inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om de inte övervakas av en ansvarig eller instrueras hur enheten används.
	Barn bör hållas under uppsyn så att de Inte leker med enheten.
	Stick inte in fi ngrar, pinnar eller andra föremål i luftintag/luftutblås.Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift.
	Vid onormala omständigheter (exempelvis om det luktar rök), stoppa luftkonditioneringen och dra ut kontakten eller slå FRÄN strömbrytaren.Fortsatt drift vid onormala omständigheter kan ge upphov till funktionsstörning, brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar.
	Om luftkonditioneringen varken kyler eller värmer kan det bero på att köldmediet läcker. Ta enheten ur drift, ventilera rummet och kontakta återförsäljaren om köldmedleläckage upptäcks. Om reparationen omfattar påfyllning av köldmedium, fråga serviceteknikern efter ytterligare Information.Det köldmedium som används i luftkonditioneringen är ofarligt. I normala fall läcker det inte ut. Men om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenter som t.ex. en fl äktförvärmare, fotogenkamin eller spis kommer det att bildas en farlig gas och brandrisk föreligger.
	Försök aldrig tvätta Inomhusenhetens Inslda. Kontakta återförsäljaren om enhetens Inslda behöver rengöras.Olämpliga rengöringsmedel kan orsaka skador på plastmaterialen inuti enheten vilket kan leda till vattenläckor. Driftfel, rök eller brand uppstår om rengöringsmedel kommer i kontakt med de elektriska delarna eller motorn.Utrustningen ska förvaras i ett rum utan antändningskällor (till exempel: öppen eld eller gasanordningar/elektriska värmeanordningar som är i kontinuerlig drift).Var uppmärksam på att köldmediet kan vara luktfritt.Försök inte accelerera avfrostningsförloppet eller rengöra ultrustningen på något annat sätt än de som rekommenderas av tillverkaron.Fär inte punkteras eller brännas.
	Inomhusenheten måste installeras i rum med golvutrymme som är större än det angivna minimivärdet. Rådfråga din återförsäljare.AP50: 1,7 m ^2
	Apparaten får endast användas av experter och utbildade användare i butiker, inom lätt industri och lantbruk, eller för kommersiellt bruk av icke-specialister.
⚠ FÖRSIKTIGHET
	Vldrör inte luftintaget eller Inomhus/utomhusenhetens alumini- umfl änsar.Det kan orsaka personskador.
	Använd inte insektsmedel eller antändbara gaser på enheten.Detta kan förorsaka brand eller leda till att enheten deformeras.
	Utsätt varken husdjur eller krukväxter för direkt luftdrag.Detta kan skada både husdjur och växter.
	Placera ej andra elektriska apparater eller möbler under inomhus-/ utomhusenheten.Vatten kan droppa ner från enheten och kan orsaka fel eller skador.
	Låt aldrig enheten stå på ett stativ som är skadat.Enheten kan falla och orsaka skada.
	Stå inte på en ostadig pall när enheten ska sättas igång elle rengöras.Du kan skadas om du ramlar.
	Dra aldrig i nätsladden.Det kan leda till allt en del av ledaren går sönder vilket i sin tur kan resultera i överhettning eller brand.

	Försök aldrig att ladda eller ta isär ett batteri, och kasta det aldrig på elden.· Det kan leda till batteriläckage, brand eller explosion.
	Använd inte enheten i mer än 4 timmar när luftfuktigheten är hög (80 % relativ luftfuktighet eller mer) och/eller när fönster eller dörrar är öppna.· Det kan göra att kondensvatten i luftkonditioneringen börjar droppa vilket kan blöta ned och förstöra möbler.· Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas, t.ex. mögelsvamp.
	Använd inte enheten för specialändamål som t.ex. förvaringsplats för mat, djur, växter, precisionsutrustning eller konstföremål.· Detta kan både orsaka kvalitetsförsämring och skada djur och växter.
	Utsätt inte förbränningsapparater för direkt luftfl öde.· Det kan ge upphov till ofullständig förbränning.
	Stoppa aldrig batterier i munnen, de kan sväljas av misstag.· Om ett batteri sväljs kan det leda till kvävning och/eller förgiftning.
	Innan enheten rengörs, stäng AV den och dra ut elkontakten eller slå FRÅN strömbrytaren.· Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift.
	Om enheten kommer att stå oanvänd under en lång tid, dra ut elkon-takten eller slå FRÅN strömbrytaren.· Enheten kan samla på sig smuts som kan orsaka överhettning eller brand.
	Byt fjärrkontrollens batterier mot nya av samma typ.· Om ett gammalt batteri används tillsammans med ett nytt kan de: uppstå överhettning, läckage eller explosion.
	Om du får batterivåtska på hud eller kläder ska det tvättas bor med rent vatten.· Om batterivåtska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vård.
	Se till att lokalen är välventilerad när enheten används tillsammans med en förbränningsapparat.· Otillräcklig ventilation kan ge upphov till syrebrist.
	Slå FRÅN strömbrytaren när åskan går och det fi nns risk för blixt-nedslag.· Om åskan slår ner kan enheten förstöras.
	När luftkonditioneringen har använts i fl era säsonger ska, utöver normal rengöring, också inspektion och underhåll utföras.· Smuts eller damm i enheten kan orsaka en obehaglig lukt, bidra till att svamp bildas, t.ex. mögelsvamp, eller täppa igen avloppet. Detta kan leda till att vatten börjar läcka från inomhusenheten. Kontakta återförsäljaren för inspektion och underhåll eftersom det krävs speci-alkunskaper.
	Rör aldrig vid kontakterna med våta händer.· Det kan orsaka elektriska stötar.
	Rengör inte luftkonditioneringen med vatten. Ställ inte heller ett föremål som Innehåller vatten, som t.ex. en blomvas, ovanpå den.· Detta kan orsaka brand eller elektriska stötar.
[2040]	Trampa inte på eller ställ något föremål ovanpå utomhusenheten.· Det kan orsaka skador om du eller föremålet faller.

VIKTIGT

Smutsiga fi liter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi Itren bör därför rengöras varannan vecka.

Kontrollera att de horisontala lamellerna är i stängt läge innan enheten startas. Om enheten startas när de horisontala lamellerna är i öppet läge kanske de inte återgår till rätt läge.

SÄKERHETSFÖRESKRIFTER

För installation

VARNING
	Kontakta återförsäljaren för montering av luftkonditioneringen.· Den bör inte monteras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka läckage, brand eller elektriska stötar.
	Använd avsedd strömförsörjning till luftkonditioneringen.· En icke avsedd strömförsörjning kan ge upphov till överhettning eller brand.
	Installera ej enheten på platser där brandfarlig gas kan läcka ut.· Om ett gasläckage uppstår och gas ansamlas kring enheten, kan detta ge upphov till en explosion.
	Jorda enheten korrekt.· Anslut inte jordledningen till gas- eller vattenlodningar, åsklodare eller telefonens jordledning. Felaktig jordning kan orsaka elektriska stötar.
FÖRSIKTIGHET
[6725]	Beroende på var luftkonditioneringen är placerad (exempelvis l områden med hög luftfuktighet) kan du behöva installera en jordfelsbrytare· Om en jordfelsbrytare inte installeras, kan detta ge upphov till elektriska stötar.
	Se till att dräneringsvattnet rinner ut ordentligt.· Om tömningsvägen är felaktig kan vatten droppa ner från inomhus/ulomhusenheten, och väta ner och förstöra möbler.
Vid onormala förhållandenStoppa genast driften av luftkonditioneringen och kontakta din återförsäljare.

Vid onormala förhållanden
Stoppa genast driften av luftkonditioneringen och kontakta din återförsäljare.

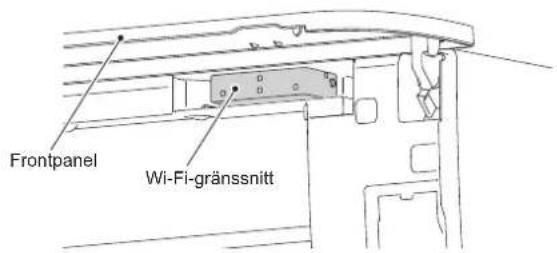

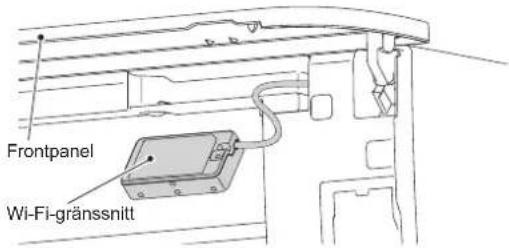

För Wi-Fi-gränssnitt

⚠️ VARNING(Felaktig hantering kan få allvarliga påföljder, däribland allvarlig personskada eller dödsfall.)
	Apparaten kan användas av barn från 8 år och uppåt och av personer med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om det sker under överinseende eller om de instruerats i hur apparaten används på ett säkert sätt och har förstätt de risker som detta bruk medför.
	Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn om de inte hålls under uppsikt.
	Använd inte Wi-Fi-gränssnittet nära elektrisk medicinsk utrustning eller personer som har någon medicinsk apparat, som t.ex. en pacemaker eller en ICD (implanterbar defi brillator).Det kan resultera i en olycka pga. funktionsstörningar i den medicinska utrustningen eller apparaten.
	Installera inte Wi-Fi-gränssnittet nära automatiska styrenheter som automatiska dörrar eller brandlarm.Det kan resultera i olyckor pga. funktionsstörningar.
	Vidrör inte Wi-Fi-gränssnittet med våta händer.Det kan orsaka skada på enheten, elstötar eller brand.
	Stänk inte vatten på Wi-Fi-gränssnittet och använd det inte i et badrum.Det kan orsaka skada på enheten, elstötar eller brand.
	Om Wi-Fi-gränssnittet tappas, eller hållaren eller kabeln skadas, ska du dra ur nätsladden eller siå FRÅN strömbrytaren.Det kan orsaka brand eller elektriska stötar. Kontakla din återförsäljare om detta inträffar.
⚠️ FÖRSIKTIGHET(Felaktig hantering kan få påföljder, däribland personskada eller skada på byggnaden.)
	Kilv inte på en Instabil köksstege för att ställa in eller rengöra Wi-Fi-gränssnittet.Du kan skadas om du ramlar.
	Använd inte Wi-Fi-gränssnittet nära andra trådlösa enheter, mikrovågsugnar, bärbara telefoner, eller telefaxmaskiner.Det kan orsaka funktionsstörningar.

KASSERING

Fig. 1

När du vill göra dig av med denna produkt – kontakta återförsäljaren.

Obs:

Denna symbolmärkning gäller bara i EU-länder. Denna symbol är i enlighet med direktiv 2012/19/EU artikel 14, Information till användarna, och bilaga IX, och/eller direktiv 2006/66/EG artikel 20, Information till slutanvändarna, och bilaga II.

Denna produkt från MITSUBISHI ELECTRIC är designad och tillverkad av ma-terial och komponenter med hög kvalitet som kan återvinnas och/eller återan-vändas. Denna symbol betyder att förbrukade elektriska och elektroniska produkter, batterier och ackumulatorer skall sorteras och hanteras separat från hushållsavfall.

Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet eller ackumulatorn innehåller en tungmetall med en viss koncentration. Detta anges på följande sält:

Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%) Inom den Europeiska Unionen fi nns det separata insamlingssystem för begagnade elektriska och elektroniska produkter, batterier och ackumulatorer. Var vänlig lämna denna produkt, batterier och ackumulatorer hos din lokala mottagningsstation för avfall och återvinning.

Var snäll och hjälp oss att bevara miljön vi lever i!

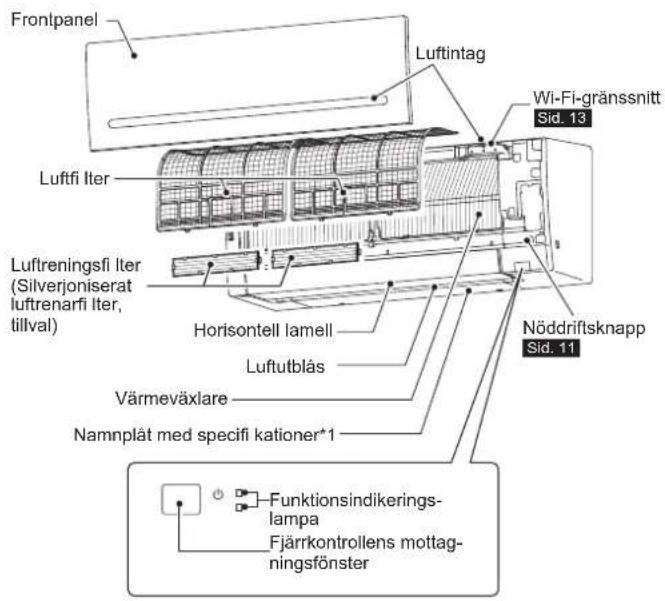

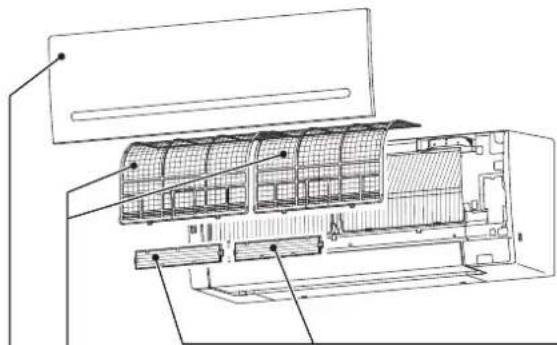

DELARNAS NAMN

Inomhusenhet

Frontpanel Luftintag Wi-Fi-gränssnitt Sid. 13 Luftfi Iter Luftreningsfi Iter (Silverjoniserat luftrenarfi Iter, tillval) Horisontell lamell Luftutblås Värmeväxlare Namnplät med specifi kationer*1 Nöddriftsknapp Sid. 11 Funktionsindikerings- lampa Fjärrkontrollens mottag- ningsfönster

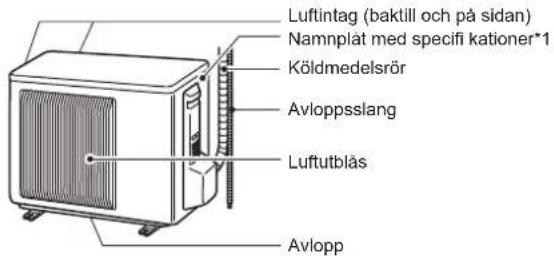

Utomhusenhet

Luftintag (baktill och på sidan) Namnplat med specifi kationer*1 Köldmedelsrör Avloppsslang Luftutblås Avlopp

Utomhusenheternas utseende kan variera.
*1 År och månad för tillverkningen anges på namnplåten med specifi kationer.

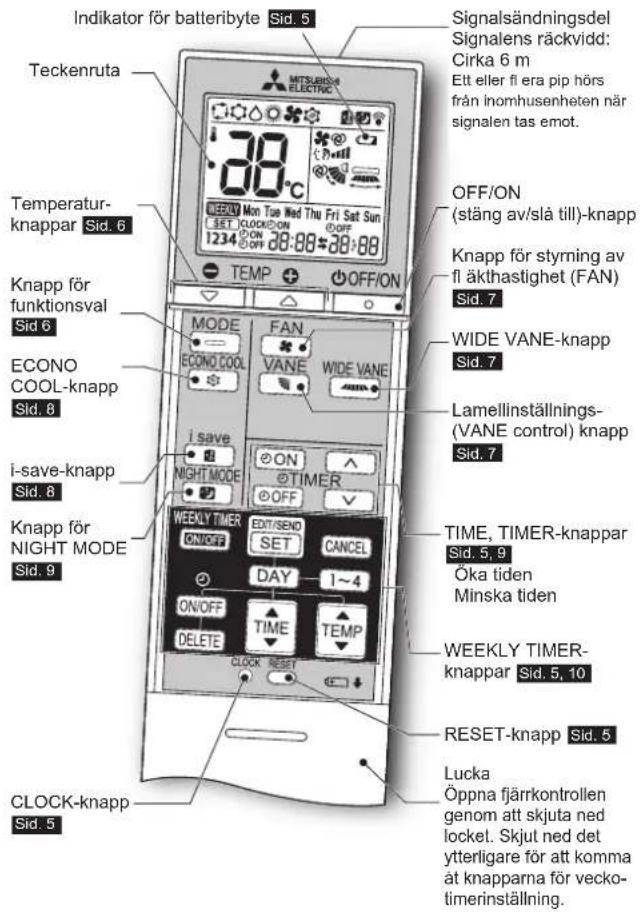

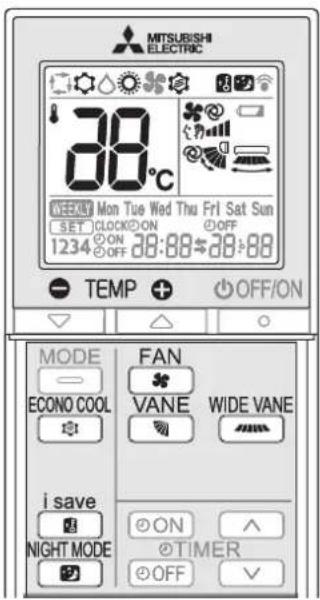

Fjärrkontroll

Indikator för batteribyte Sid. 5 Teckenruta 38°C TECKENRUT TEMP ON ON 28:88 OFF/ON OFF/ON (stäng av/slå till)-knapp Knapp för styrning av fl äkthastighet (FAN) Sid. 7 WIDE VANE-knapp Sid. 7 ECONO COOL-knapp Sid. 8 i-save-knapp Sid. 8 Knapp för NIGHT MODE Sid. 9 MODE ECONO COOL i save NIGHT MODE FAN VANE WIDE VANE ON TIMER OFF WEEKLY TIMER ON/OFF EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME DELETE TEMP CLOCK RESET WEEKLY TIMER- knappar Sid. 5, 10 RESET-knapp Sid. 5 Lucka Öppna fjärrkontrollen genom att skjuta ned locket. Skjut ned det ytterligare för att komma at knapparna för vecko- timerinställning. CLOCK-knapp Sid. 5

Fjärrkontroll

Placera fjärrkontrollen nära enheten när den inte används.

Använd bara fjärrkontrollen som medföljer enheten.

Använd inte några andra fjärrkontroller. Om 2 eller fl er inomhusenheter installeras i närheten av varandra kanske den inomhusenhet som du inte avser att köra svarar på fjärrkontrollens kommandon.

FÖRBEREDELSER FÖRE ANVÄNDNING

Före användning: Sätt i väggkontakten och/eller vrid på huvudströmbrytaren.

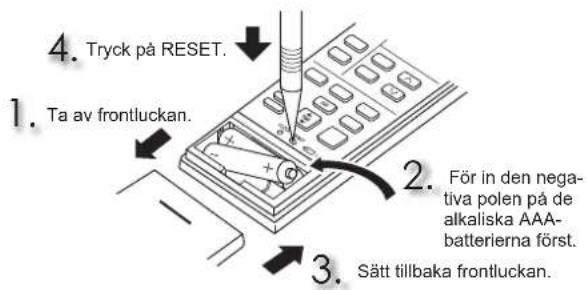

Montera fjärrkontrollens batterier

4. Tryck på RESET. 1. Ta av frontluckan. 2. För in den negativa polen på de alkaliska AAA-batterierna först. 3. Sätt tillbaka frontluckan.

Obs:

• Se till att batteriernas polaritet är korrekt.
• Använd inte manganbatterier eller batterier som läcker. Det kan leda till fel på fjärrkontrollen.
• Använd inte återuppladdningsbara batterier.
• Indikatorn för batteribyte tänds när batteriet håller på att ta slut. Fjärrkontrollen slutar fungera inom 7 dagar efter det att indikatorn tänts.
• Byt ut alla batterier mot nya av samma typ.
• Batterierna kan användas i ca. 1 år. Men om batteriernas hållbarhetstid har gått ut håller de inte lika länge.
• Tryck försiktigt på RESET med ett langsmalt föremäl.

Om du inte trycker på RESET, kan det hända att fjärrkontrollen inte fungerar på rätt sätt.

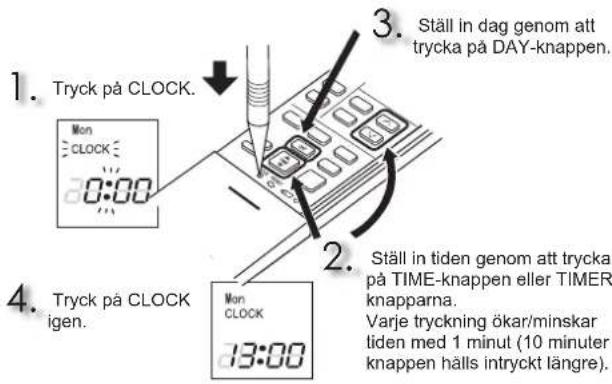

Ställ in aktuellt klockslag

1. Tryck på CLOCK. Mon CLOCK 0:00 2. 3. Ställ in dag genom att trycka på DAY-knappen. 4. Tryck på CLOCK igen. Mon CLOCK 13:00 2. Ställ in tiden genom att trycka på TIME-knappen eller TIMER-knapparna. Varje tryckning ökar/minskar liden med 1 minut (10 minuter knappen hålls intryckt längre).

Obs:

- Tryck försiktigt på CLOCK med ett långsmalt föremål.

Obs:

Såhär används fjärrkontrollen med en särskild inomhusenhet

Högst 4 inomhusenheter med trådlös fjärrkontroll kan användas i ett rum.

Ge varje fjärrkontroll det nummer som överensstämmer med respektive inomhusenhets nummer för att hantera inomhusenheterna individuellt med fjärrkontrollerna.

Den här inställningen går endast att göra när alla villkor nedan uppfylls:

• Fjärrkontrollen är avstängd (OFF).

(1) Håll nere 1\~4-knappen på fjärrkontrollen i 2 sekunder för att komma till parkopplingsläget.
(2) Tryck på 1\~4 knappen igen för att ge varje fjärrkontroll ett nummer.

Varje gång du trycker på 1\~4 knappen stiger siffran i följande ordning: 1 → 2 → 3 → 4.

(3) Tryck på knappen SET för att slutföra inställningen av parkoppling.

När du har vridit TILL strömbrytaren kommer den fjärrkontroll som först skickar en signal till inomhusenheten att bli fjärrkontrollen som styr den.

När det är inställt kommer inomhusenheten endast att svara på signaler från den tilldelade fjärrkontrollen.

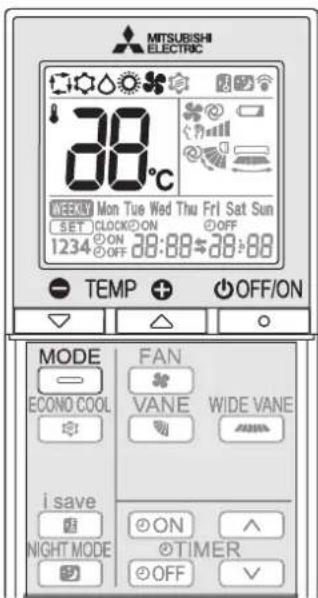

VAL AV DRIFTLÄGEN

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

1 Tryck på OFF/ON för att starta enheten.
2 Tryck på MODE för att välja driftläge. Varje tryckning ändrar läge på följande sätt:

3 Tryck på eller för att ställa in temperaturen. Varje tryckning höjer eller sänker temperaturen med 1°C.

Tryck på OFF/ON för att stoppa driften.

AUTO-läge (Automatisk växling)

Enheten väljer driftläget beroende på skillnaden mellan rumstemperaturen och den inställda temperaturen. Under AUTO-läget ändrar enheten läge (COOL←→HEAT) om rumstemperaturen skiljer sig cirka 2 °C från den inställda temperaturen i mer än 15 minuter.

Obs:

Auto-läge rekommenderas inte om inomhusenheten är ansluten till en utomhusenhet av MXZ-typ. När fl era inomhusenheter drivs samtidigt, kanske enheten inte kan växla mellan driftlägena COOL och HEAT. I sådana fall går inomhusenheten in i standbyläge (se tabellen för funktionsindikeringslampan).

COOL-läge

Använd inte COOL-läget vid mycket läga utomhustemperaturer (lägre än -10°C). Vatten som kondenseras i enheten kan börja droppa och blöta ner eller förstöra möbler m.m.

DRY-läge

Avfukta ditt rum. Eventuellt kyls rummet ner en aning. Temperaturen kan inte ställas in under DRY-läget.

HEAT-läge

Cirkulerar luften i rummet.

Obs:

Vi rekommenderar att enheten drivs läget FAN för att torka inomhusenhetens insida när läget COOL/DRY har använts.

Obs:

Multisystemdrift

Minst två inomhusenheter kan drivas av en utomhusenhet. Om fl era inomhusenheter körs samtidigt kan lägena kyla/tork/fl äkt och värme inte ställas in samtidigt. När COOL/DRY/FAN är valt på en enhet och HEAT är valt på en annan eller vice versa, går den enhet som sist valts in i standbyläge.

Funktionsindikeringslampan visar vilken funktion enheten är inställd på.

Visar Funktion Rumstemperatur
	Enheten arbetar för att uppnå den inställda temperaturen	Cirka 2°C eller mer från inställd temperatur
	Rumstemperaturen närmar sig den inställda temperaturen	Cirka 1-2°C från inställd temperatur
	Standbyläge (endast vid multi-systemdrift)	—

Tänd Blinkar

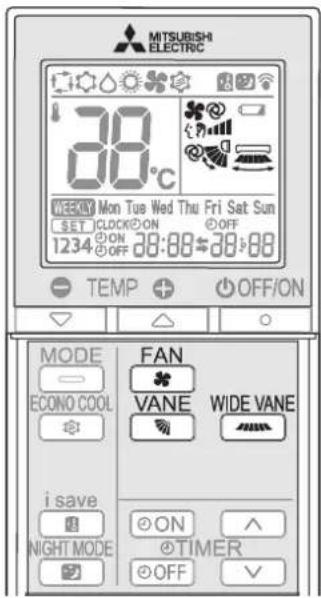

FLÄKTHASTIGHET OCH JUSTERING AV LUFTFLÖDETS RIKTNING

MITSUBISHI ELECTRIC 30°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:00 28:00 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

Fläkthastighet

Tryck på FAN för att välja fl äkthastighet. Varje tryckning ändrar fl äkthastigheten på följande sätt:

• Två korta pip hörs från inomhusenheten när den ställs på AUTO.
• Använd en högre fläkthastighet för att kyla ned/värma upp rummet snabbare. Vi rekommenderar att fläkthastigheten sänks när rummet är svalt/varmt.
• Använd en lägre fläkthastighet för tystare drift.

Obs:

Multisystemdrift

Luftfl ödestemperaturen kan vara låg när flera inomhusenheter drivs samtidigt av en utomhusenhet för uppvärmning. I sådana fall rekommenderar vi att du ställer in fl äkthastigheten på AUTO.

Vertikal inställning av luftflöde

VANE

Tryck på fönatt välja luftfl ödesriktning. Varje tryckning ändrar luftfl ödets riktning på följande sätt:

(AUTO) ...... Lamellen är inställd så att luftflödets riktning är som mest effektiv. COOL/DRY/FAN: horisontalt läge. HEAT: läge (4).

(Manuell) ..... För effektiv luftkonditionering, välj det övre läget för COOL/DRY och det nedre läget för HEAT. Om det lägre läget väljs när COOL/DRY används, flyttas lamellen automatiskt till uppätriktat läge efter 0,5 till 1 timme för att förhindra att kondensvatten droppar.

(Svängning) ... Lamellen rör sig omväxlande upp och ner.

• Två korta pip hörs från inomhusenheten när den ställs på AUTO.
• Använd alltid fjärrkontrollen när luftflödets riktning ändras. Om de horisontala lamellerna flyttas för hand kanske de inte fungerar som de ska
• När strömbrytaren slås på återställs de horisontala lamellernas position inom ca en minut och sedan startar driften. Detsamma gäller vid nödfallsdrift med nedkylning.
• Om de horisontala lamellerna ser ut att vara i fel läge, se sidan 14.

Horisontell inställning av luftflöde

WIDE VANE

Tryck på för att välja luftfl ödesriktning. Varje tryckning ändrar luftfl ödets riktning på följande sätt:
    note right of G (SVÄNGNING)

I-SAVE-DRIFT

MITSUBISHI ELECTRIC 30°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

En enkel hämtningsfunktion gör att du kan hämta en föredragen (förinställd) inställning genom att trycka på knappen en gång. Du kan snabbt gå tillbaka till den föregående inställningen genom att trycka på knappen igen.

1

Välj i-save-läget genom att trycka på i läget COOL, ECONO COOL eller HEAT.

2

Ställ in temperatur, fl äkthastighet och luftfl ödesriktning.

• Samma inställning väljs nästa gång när du trycker på i save
• Två inställningar kan sparas. (En för COOL/ECONO COOL och en för HEAT)
• Välj en temperatur, fläkthastighet och luftflödesriktning som passar rummet.

i save

Tryck på igen när du vill avbryta drift med i-save.

- Du kan även avbryta drift med i-save genom att trycka på MODE-knappen.

Obs:

Exempel på användning:

1. Lågenergiläge
   Ställ in temperaturen 2°C till 3°C varmare i läget COOL och kallare i läget HEAT.
   Inställningen är lämplig för rum där ingen befinner sig samt när du sover.
2. Spara inställningar som används ofta
   Du kan spara dina favoritinställningar för lägena COOL/ECONO COOL och HEAT. Det gör att du kan välja din favoritinställning med en knapptryckning.

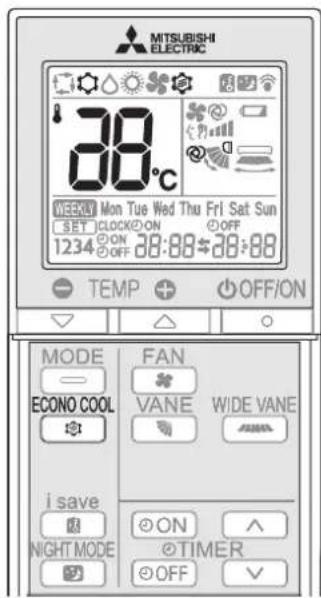

E KONOMIKYLFUNKTIONENS (ECONO COOL)

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 12:34 ON 28:88 28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE @TIMER OFF

Svängande luftström (luftström som ändras) gör att du känner dig svalare än med en statisk luftström.

Den aktuella temperaturen och luftströmmens riktning ändras automatiskt av mikroprocessorn. Det är möjligt att genomföra avsvalningsprocessen och samtidigt bibehålla en behaglig temperatur. Tack vare detta sparar man energi.

ECONO COOL

Tryck på medan du är i driftläget COOL

sidan 6

för att starta ekonomisk nedkylning (ECONO COOL).

Enheten drivs med rörlig vertikal drift i olika cykler beroende på luftflödets temperatur.

ECONO COOL

Tryck på [igen] för att avbryta ekonomisk nedkylning (ECONO COOL).

- Läget ECONO COOL avbryts när knappen VANE trycks in.

NIGHT mode ändrar ljusstyrkan hos driftindikatorn, inaktiverar pipljudet och begränsar ljudnivån på utomhusenheten.

Tryck på NIGHT MODE under drift för att aktivera NIGHT mode.

• Lampan för driftindikering lyser svagare.
- Pipljudet inaktiveras utom ljudet som uppstår när läget startas eller avslutas.
- Ljudnivån på utomhusenheten kommer att vara lägre än det som anges i SPECIFIKATIONERNA.

Tryck på NIGHT MODE igen för att avbryta NIGHT mode.

Obs:

• Kapaciteten för kylning/uppvärmning kan minska.
• Ljudnivån på utomhusenheten kanske inte förändras efter att enheten startats upp, under skyddsdrift eller beroende på andra driftförutsättningar.
• Fläkthastigheten på inomhusenheten ändras inte.
• Lampan för driftindikering blir svår att se i ett ljust rum.
• Ljudnivån på utomhusenheten kommer inte att minska vid multisystemdrift.

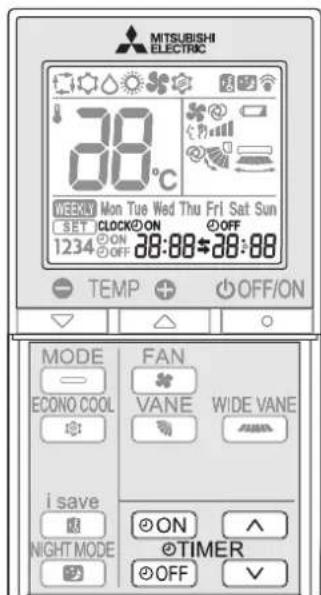

ENVÄNDA TIMERN (ON/OFF TIMER)

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:88 $28:88 TEMP OFF/ON MODE FAN ECONO COOL VANE WIDE VANE i save ON NIGHT MODE ON TIMER OFF

1

Tryck på ON eller OFF under drift för att ställa in timern.

ON (ON-timer) : Enheten slås PÅ vid den inställda tidpunkten.

OFF (OFF-timer) : Enheten stängs AV vid den inställda tidpunkten.

* Eeller blinker.
* Se till att rätt klockslag och datum har ställts in. Sid. 5

2

Tryck på (Öka) och (Minska) för att ställa in tid på timern.

Varje tryckning ökar eller minskar den inställda tiden med 10 minuter.
- Ställ in timern när ⏻ON eller ⏻binkar.

3

Tryck på eller igen för att avbryta timern.

Obs:

• Timern ON och timern OFF kan användas tillsammans. ⚪markeringen anger ordningen för timerfunktionerna.
• Om strömavbrott inträffar när ON/OFF-timern är inställd, se sidan 11 "Automatisk omstartningsfunktion".

ANVÄNDA VECKOTIMERN

• Maximalt 4 ON- eller OFF-timers kan ställas in för enskilda veckodagar.
• Maximalt 28 ON- och OFF-timers kan ställas in för en vecka.

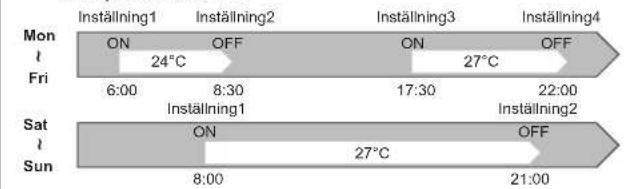

T. ex.: Enheten drivs på 24°C från uppstigandet fram till att hemmet lämnas och på 27°C från och med hemkomsten fram till sängdags på veckodagar. Enheten drivs på 27°C från sent uppstigande till tidigt sänggående på veckosluten.

Mon Fri Sat Sun Inställning1 ON 24°C OFF 6:00 8:30 17:30 22:00 Inställning1 ON 27°C OFF 8:00 21:00 Inställning3 ON 27°C OFF 22:00 Inställning2

Obs:

Den enkla ON/OFF-timerinställningen är tillgänglig när veckotimern är på. I sådana fall har ON/OFF-timern prioritet över veckotimern och veckotimern aktiveras igen när den enkla ON/OFF-timern stängs av.

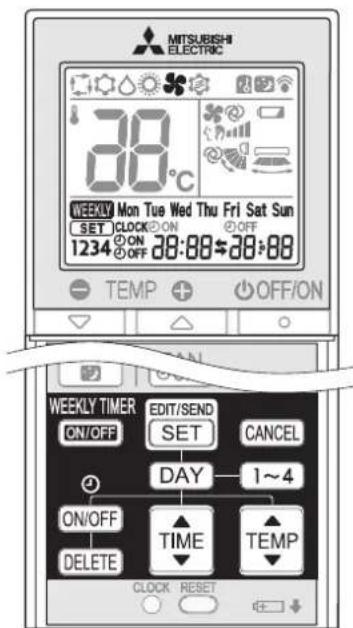

Ställa in veckotimern

* Se till att aktuellt klockslag och dag är korrekt inställda.

Tryck på 📄ET/SEND Tortakt aktivera veckotimerns inställningsläge.

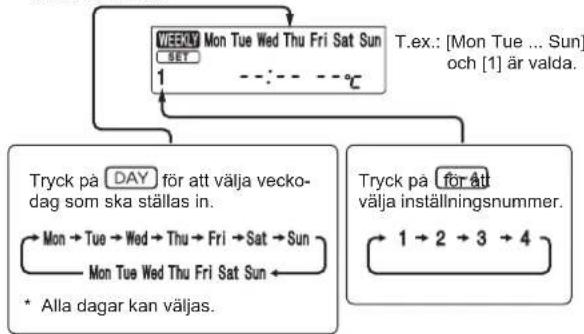

Tryck på och för att-välja inställningsdag och nummer.

3

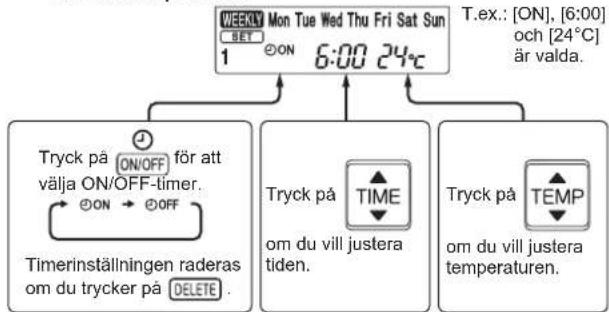

Tryck på ON/OFF och TIM för att ställa in ON/OFF, tid och temperatur.

* Håll knappen intryckt om du vill ändra tiden snabbt.

Tryck på och om du-will fortsätta att ställa in timern för andra dagar och/eller nummer.

4

Tryck på för att avsluta och överföra inställningen för veckotimern.

SET som tidigare blinkade slocknar och den aktuella tiden visas.

Obs:

• Tryck på foratt överföra veckotimerns inställningar till inomhusenheten. Rikta fjärrkontrollen mot inomhusenheten i 3 sekunder.
• Du behöver inte trycka på EDT/SEND SET för varje inställning när du ställer in timern för mer än en veckodag eller mer än ett nummer. Tryck på EDT/SEND SET en gång när alla inställningar är klara. Alla inställningar för veckotimern sparas.
• Tryck på EORT/SENC SET för att aktivera veckotimerns inställningsläge och håll DELETE intryckt i 5 sekunder när du vill radera alla veckotimerinställningar. Rikta fjärrkontrollen mot inomhusenheten.

5

Tryck på WEEKLY TIMPER ATT slå PÅ veckotimern. ( tärnesly

* Veckodagen vars timerinställningar har slutförts tänds när veckotimern är PÅ.

Tryck på WEEKLY TIMEEN för att stänga AV veckotimern. (WEEKLY slocknar.)

Obs:

De sparade inställningarna raderas inte när veckotimern stängs AV.

Kontrollera veckotimerns inställning

Tryck på för att aktivera veckotimerns inställningsläge. * Cöllinkar.

Tryck på eller när du-vill visa inställningen för en viss dag eller ett visst nummer.

Tryck på CANCEL för att stänga veckotimerns inställningsläge.

Obs:

--:-- --°C visas när du har valt att visa inställningarna för alla veckodagar och en annan inställning inkluderas bland dem.

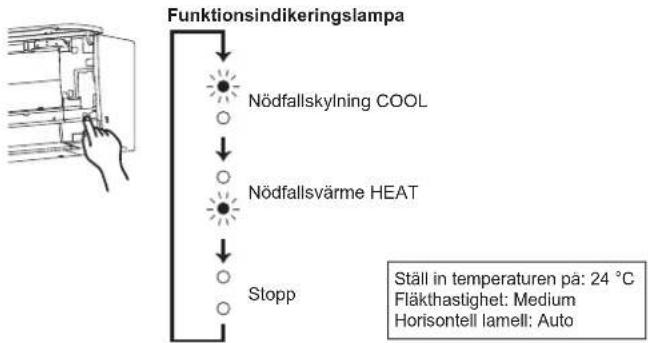

Nöddrift

När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras när du trycker på nöddriftsknappen (E.O.SW) på inomhusenheten.

Varje gång E.O.SW trycks in ändras driften på följande sätt:

Funktionsindikeringslampa Nödfallskylning COOL Nödfallsvärme HEAT Stopp Ställ in temperaturen på: 24 °C Fläkthastighet: Medium Horisontell lamell: Auto

Obs:

• Provkörning utförs under de första 30 minuterna vid drift. Temperaturregleringen fungerar inte, och fl äkthastigheten är inställd på hög.
• Fläkthastigheten stiger gradvis för att blåsa ut varm luft vid nödfallsdrift med uppvärmning.
• Vid nödfallsdrift med nedkylning återställs de horisontala lamellernas position inom ca en minut och sedan startar driften.

AUTOMATISK OMSTARTNINGSFUNKTION

Om ett strömavbrott inträffar eller nätströmmen stängs av under drift, startar den "automatiska omstartningsfunktionen" automatiskt enheten i samma läge som hade ställts in med fjärrkontrollen innan nätströmmen bröts. Om timern är inställd, upphävs timerinställningen, och enheten kommer att sättas igång när strömmen slås på.

Om du inte vill använda denna funktion, bör du kontakta en servicerepresentant eftersom enhetens inställning måste ändras.

RENGÖRING

Instruktioner:

• Slå ifrán strömmen eller stäng av strömbrytaren före rengöring.
• Se till att inte röra vid metalldelarna med händerna.
• Använd inte bensen, thinner, polermedel eller insektsmedel.
• Använd bara utspädda milda rengöringsmedel.

• Använd ej skurborste, hård tvättsvamp eller liknande.

• Den horisontella lamellen får ej blötläggas eller sköljas.

• Använd inte vatten som är varmare än 50°C
• Utsätt inte delarna för direkt solljus, värme eller eld när de ska torka.
• Rengör fl äkten varsamt eftersom den kan spricka eller skadas annars.

• Rengör varannan vecka
• Ta bort smuts genom att dammsuga eller skölja med vatten.
- Låt torka ordentligt i skugga när det har tvättats med vatten.

Luftreningsfi Iter (Silverjoniserat luftrenarfi Iter, tillval)

Var 3:e månad:

- Avlägsna smuts med en dammsugare.

När smuts inte kan tas bort med dammsugare:

- Blötlägg fi ltret och dess ram i ljummet vatten innan de sköljs.

- Låt torka ordentligt i skugga efter tvätt. Montera luftfi ltrets alla tungor.

Varje år:

• Byt till ett nytt luftreningsfi Iter för bästa prestanda.
  • Artikelnr MAC-2370FT-E

Dra för att avlägsna från luftfi ltret

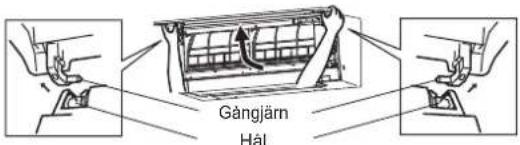

Frontpanel

GàngJÄRN HÁI

1. Lyft frontpanelen tills ett "klick" hörs.

2. Håll i gångjärnen och dra, för att demontera enligt ovanstående bild.

3. Torka med en torr, mjuk trasa eller skölj med vatten.

4. Lägg den inte i blöt i vatten i mer än två timmar.

5. Torka den ordentligt i skuggan innan den monteras.

6. Montera frontpanelen genom att följa demonteringsanvisningarna i omvänd ordning. Stäng frontpanelen ordentligt, och tryck på de ställen som visas av pilarna.

! Viktigt

• Rengör filtren regelbundet för bästa prestanda och för att reducera strömförbrukningen.
• Smutsiga fi Iter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi Itren bör därför rengöras varannan vecka.

Denna information är baserad på EU-regel Nr 528/2012

MODELLBETECKNING	Behandlad artikel (Namn på delarna)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvisning (Säkerhetsinstruktioner)
MSZ-AP25/35/42/50VG FILTER		Silvernatriumvätezirkoniumfosfat (265647-11-8)2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.Stoppa inte produkten i munnen. Håll barn borta från produkten.
MAC-2370FT-E FILTER		Silverzinkzeolit (130328-20-0)	Antibakteriell	Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.Stoppa inte produkten i munnen. Håll barn borta från produkten.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gränssnitt kommunicerar statusinformationen och styr kommandona från MELCloud genom anslutning till inomhusenheten.

Frontpanel Wi-Fi-gränssnitt

Frontpanel Wi-Fi-gränssnitt

Presentation av Wi-Fi-gränssnittet

Nr. Objekt Beskrivning
1 MODE (LÄGES)-växel Den väljer lägen.
2	RESET (ÄTERSTÄLL)-växel	Den återställer systemet och ALLA inställningar.
3	ERR (FEL)-LED (Orange)	Den visar statusen för nätverksfel.
4 NET (NÄT)-LED (Grön) Den		visar statusen för nätverket.
5	MODE (LÄGES)-LED (Orange)	Den visar statusen för åtkomstpunktläget.
6	UNIT (ENHETS)-LED (Grön)	Den visar statusen för inomhusenheten.

- MODE (LÄGES)-växeln används för att välja lägen i konfi gurationer.

(2) RESET (ÄTERSTÄLL)-växel

- Håll ner RESET (ÄTERSTÄLL)-växeln i 2 sekunder för att starta om systemet.

- Håll ner RESET (ÄTERSTÄLL)-växeln i 14 sekunder för att återställa Wi-Fi-gränssnittet till fabriksinställningen.

När Wi-Fi-gränssnittet återställs till fabriksinställningen förloras ALL konfl gurationsinformation. Vidtag denna åtgård med stor försiktighet.

1

Öppna frontpanelen och ta bort Wi-Fi-gränssnittet. Sid. 15

2

Anslut Wi-Fi-gränssnittet till routern. Ta hjälp av INSTÄLLNINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTÄLLNINGSGUIDE MED SNABBREFERENS) som medföljer enheten.

Gå till webbplatsen nedan för att läsa INSTÄLLNINGS-MANUALEN. http://www.melcloud.com/Support

3

När inställningen är slutförd sätter du tillbaka Wi-Fi-gräns-snittet och stänger frontpanelen.

4

För användarhandbok för MELCloud, gå till webbplatsen nedan. http://www.melcloud.com/Support

Obs:

• Kontrollera att routern har stöd för WPA2-AES-inställningen för kryptering innan du börjar installera Wi-Fi-gränssnittet.
• Slutanvändaren skall läsa och godkänna villkoren för Wi-Fi-tjänsten innan Wi-Fi-gränssnitt börjar användas.
• För att slutföra anslutningen av detta Wi-Fi-gränssnitt till Wi-Fi-tjänsten kan routern behövas.
• Delta Wi-Fi-gränssnitt påbörjar inte överföring av några användningsdata från systemet förrän slutanvändaren registrerar och godkänner villkoren för Wi-Fi-tjänsten.
• Detta Wi-Fi-gränssnitt får inte installeras eller anslutas till något Mitsubishi Electric-system som är ämnat att förse någon applikation med nödvändig uppvärmning eller kylning.
• Skriv ner informationen om inställningen för Wi-Fi-gränssnittet på den sista sidan i den här manualen när du konfi gurerar Wi-Fi-gränssnittet.
• Vid fl ytt eller avyttring återställer du Wi-Fi-gränssnittet till fabriksinställningarna.

Mitsubishi Electrics Wi-Fi-gränssnitt är utformat för kommunikation med Mitsubishi Electrics MELCloud Wi-Fi-tjänst.

Tredje parts Wi-Fi-gränssnitt kan inte anslutas till MELCloud.

Mitsubishi Electric är ej ansvarigt för (i) någon underprestanda för något system eller någon produkt;

(ii) något system- eller produktfel; eller (iii) förlust eller skada på något system eller produkt som orsakas av eller uppkommer vid anslutning till och/eller användning av något Wi-Fi-gränssnitt från tredje part eller någon Wi-Fi-tjänst från tredje part med Mitsubishi Electric-utrustning.

För den senaste informationen om MELCloud från Mitsubishi Electric Corporation, gå in på www.melcloud.com.

Om dessa punkter har kontrollerats och problemet trots detta kvarstår – använd inte enheten och kontakta återförsäljaren.

Symptom Förklaring och kontrollpunkter
Inomhusenhet
Enheten går inte lgång. • Är huvudsströmbrytaren påslagen?• Är nätsladdens kontakt ansluten?• Har ON-timem ställs in? Sid. 9
Den horisontella lamellen rör sig ej.	Har de horisontella och vertikala lamellerna monterats korrekt?• Är fl äktsyddet deformeral?• När strömbrytaren slås på återställs de horisontala lamellernas position inom ca en minut. De horisontala lamellerna fungerar sedan som vanligt när återställningen är klar. Detsamma gåller vid nödfallsdrift med nedkylning.
Enheten kan inte användas under cirka 3 minuter efter en återstart.	• Delta skyddar enheten enligt instruktioner från mikroprocessorn. Vänta.
Imma strömmar ut genom inomhusenhetens utsläpp.	• Den kalla luften från enheten kyler snabbt ner fukten i rumsluften så att det bildas imma.
Rörelsen av den HORISONTELLA LAMELLEN upphör under en kort stund för att sedan starta igen.	• Detta är normalt för den HORISONTELLA LAMELLENS svängningsrörelse.
Den undre horisontala lamellen rör sig inte när SVÅNGNING är valt i läget COOL/DRY/FAN.	• Det är normalt att den undre horisontala lamellen inte rör sig när SVÅNGNING är valt i läget COOL/DRY/FAN.
Luftfl ödets riktning ändras under driftDen horisontella lamellens riktning kan ej justeras via fjärrkontrollen.	• När enheten används l läget COOL eller DRY och luften blåser nedåt i 0,5 till 1 timme, ställs luftfl ödets riktning automatiskt in på uppåtriktat läge för att förhindra att vattnet kondenseras och droppar.• Om luftströmmens temperatur är för låg vid uppvärmning eller om avfrostning utförs, ställs den horisontala lamellen automatiskt i horisontellt läge.
Driften stoppas under cirka 10 minuter under uppvärmningen.	• Utomhusenheten är i avfrostningsläge.Detta tar högst 10 minuter, vänta så länge. (När yttertemperaturen är för låg och luftfuktighelen är för hög, kan frost bildas.)
Enheten startar av sig själv när huvudströmbrytaren slås på trots all den inte lagit emot signaler från fjärrkontrollen.	• Dessa modeller är försedda med en automatisk omstartningsfunktion. När huvudströmbrytaren stängs av utan att enheten först har stängts av med hjälp av fjärrkontrollen, och därefter sätts på igen, kommer enheten automatiskt att starta i samma läge som den var inställd i med fjärrkontrollen innan luftkonditioneringen stängdes av med huvudströmbrytaren.Se “Automatisk omstartningsfunktion”. Sid. 11
De två horisontala lamellerna nuddar varandra. De horisontala lamellerna är i fel läge. De horisontala lamellerna återgar inte till rätt "stängt läge".	Gör något av följande;• Slå av och på strömbrytaren. Kontrollera att de horisontala lamellerna fl yttas till rätt "stängt läge".• Starta och stoppa nödfallsdrift med nedkylning och kontrollera att de horisontala lamellema fl yttas till rätt "stängt läge".
I läget COOL/DRY stannar utomhusenheten och sedan börjar inomhusenheten gå på låg hastighet när rumstemperaturen när den inställda temperaturen.	• Om rumstemperaturen skiljer sig från den inställda temperaturen börjar inomhusfl äkten drivas i enlighet med fjärrkontrollens inställningar.
Inomhusenheten missfärgas över tiden.	• Även om plasten gulnar på grund av påverkan av vissa faktorer som ultraviolett ljus och temperatur, så har detta ingen effekt på produktens funktioner.
Lampan för driftindikering lyser svagt. Enheten piper inte.	• Är NIGHT mode aktiverat? Sid. 9
Multisystem
Inomhusenheten som inte är i drift blir varm, och ett lud som påminner om rinnande vatten hörs från enheten.	• En mindre mängd köldmedium fortsätter att strömma in i Inomhusenheten trots att denna inte är i drift.
Om värmeläget väljs startar inte driften med det samma.	• Om enheten startas medan avfrostning av utomhusenheten pågår tar det ett par minuter (max. 10 minuter) att blåsa ut varm luft.
Utomhusenhet
Fläkten i utomhusenheten roterar ej även om kompressorn är igang.Även om fl äkten roterar, så stannar den efter en kort stund.	• Om utomhustemperaturen är låg under kylning, kan fl äkten vara i drift emellanat för att uppräthålla tillräcklig kylkapacitet.
Vatten läcker från utomhusenheten.	• När luftkonditioneringen drivs i läget COOL (KYLA) eller DRY (TORKA), kyls rörledningen och dess anslutningar ned vilket gör att vattnet kondenserar.• I läget uppvärmning, droppar det vatten som kondenserat på värmeväxlaren.• I läget uppvärmning, gör avfrostning att vatten som frusit till is på utomhusanläggningen smälter och börjar droppa.
Vit rök strömmar ut från utomhusenheten.	• I läget uppvärmning, ser den ånga som bildas vid avfrostning ut som vit rök.

Symptom Förklaring och kontrollpunkter
Fjärrkontroll
Fjärrkontrollens display är släckt eller diffus. Inomhusenheten reagerar inte på signal från fjärrkontrollen.	Är batterierna slut? Sid. 5Är batteriernas polaritet (+, -) korrekt? Sid. 5Är någon av knapparna på fjärrkontrollen eller på någon annan elektrisk utrustning intryckt?
Kyler eller värmer inte
Rummet kan inte kylas ner/ värmas upp tillräckligt mycket.	Är temperaturinställningen korrekt? Sid. 6Är fl äktinställningen lämplig? Andra fl äkthastigheter till High eller Super High. Sid. 7Är fi Itren rena? Sid. 12Är fl äkten och värmeväxlaren i inomhusenheten rena? Sid. 12Finns det något som blockerar luftintaget eller luftutblåset på inom- eller utomhusenheten?Är några dörrar eller fönster öppna?Det kan ta en viss tid att nä den inställda temperatu- ren eller så kan den inte uppnås beroende på rum- mets storlek, omgivningstemperaturen och liknande orsaker.Är NIGHT mode aktliverat? Sid. 9
Rummet kan inte kylas ner tillräckligt mycket.	Om en ventilationsfläkt eller gasspis används i rummet, ökas kylbelastningen, vilket resulterar i en otillräcklig kyleffekt.Om utomhustemperaturen är hög, kanske kyleffekten inte är tillräcklig.
Rummet kan inte värmas upp tillräckligt mycket.	Om utomhustemperaturen är låg, kanske värmeef- fekten inte är tillräcklig.
Luft blåser inte tillräckligt snabbt vid uppvärmning.	Vänta medan enheten förbereder utblåsning av varmluft.
Luftfl öde
Luften från inomhusenheten luktar konstigt.	Är fi Itren rena? Sid. 12Är fl äkten och värmeväxlaren i inomhusenheten rena? Sid. 12Enheten kan suga in odörer som sitter i väggar maltor, möbler, tyg osv., och blåsa ut denna dåliga lukt med utbläsluften.
Ljud
Knakande ljud hörs.	Ljudet uppkommer vid expansion/sammandragning av frontpanelen m.m., på grund av temperaturför- ändringar.
"Gurglande" ljud hörs.	Detta ljud kan höras när utomhusluft absorberas från dräneringsslangen vilket gör att vatten i drä- neringsslangen sprutar ut vid påslag av huvven eller ventilationsfl äkten.Detta ljud kan även höras om utomhusluft blåser in i dräneringsslangen vid kraftiga vindar.
Ett mekaniskt ljud hörs från inomhusenheten.	Det är det ljud som uppstår vi omkoppling (päsättning/avstångning) av fl äkten eller kompressorn.
Ljudet av rinnande vatten hörs.	Detta är ljudet av köldmedium eller kondensvatten som strömmar i enheten.
Ett väsande ljud hörs ibland.	Detta ljud uppkommer när det köldmedium som strömmar i enheten byter riktning.
Timer
Veckotimern fungerar inte enligt inställningarna.	Är ON/OFF-timern inställd? Sid. 9Överför inställningsinformationen för veckotimern till inomhusenheten igen. En läng ljudsignal hörs från inomhusenheten när informationen har tagits emot. 3 korta ljudsignaler hörs om information inte kan tas emot. Kontrollera att informationen har tagits emot.Sid. 10Inomhusenhetens inbyggda klocka anger fel tid om ett strönavbrott inträffar och strömmen bryts. Det kan göra att veckotimern inte fungerar som den ska. Se till att fjärrkontrollen placeras på en plats där signalen kan tas emot av inomhusenheten. Sid. 5
Enheten startas/stoppas av sig själv.	Är veckotimern inställd? Sid. 10
Wi-Fi-gränssnitt
Om det uppstår ett fel medan du skapar en anslutning eller när den är i drift.	Se SETUP MANUAL (INSTÄLLNINGSMANUA-LEN) om det uppstår ett fel medan du skapar en anslutning eller när den är i drift.Gå till webbplatsen nedan för att läsa INSTÄLL- NINGSMANUALEN.http://www.melcloud.com/Support

Använd ej luftkonditioneringen, och kontakta din återförsäljare i följande fall:

• När vatten läcker eller droppar från inomhusenheten.
• När indikatorlampan för drift blinkar.
• Om säkringen ofta löser ut.
• Signalen från fjärrkontrollen tas inte emot i ett rum där det finns ett elektroniskt lysrör av ON/OFF-typ (fluorescerande lampa/lysrör av invertertyp osv.).
• Luftkonditioneringen kan vid drift störa radio- och TV-mottagningen. En signalförstärkare kan komma att behövas för den utrustning som störs.
  • När onormala ljud hörs.
• När det uppstår ett köldmedelsläckage.

NÄR LUFTKONDITIONERINGEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID

1

Använd COOL-läget inställt på den högsta temperaturen eller FAN-läget i 3 till 4 timmar. Sid. 6

• Detta torkar upp enhetens insida.
- Fukt i luftkonditioneringen kan skapa gynnsamma förhallanden för svampbildning, t.ex. mögelsvamp.

2

Tryck på OFF/ON för att stoppa driften.

3

Stäng av huvudströmbrytaren och/eller dra ur nätsladden ur vägguttaget.

4

När luftkonditioneringen används på nytt:

1

Rengör luftfi ltret. Sid. 12

2

Kontrollera att luftintag och luftutblås på inom- och utomhusenheterna inte är blockerade.

3

Kontrollera att jordanslutningen är utförd på korrekt sätt.

4

Läs "FÖRBEREDELSER FÖRE ANVÄNDNING" och följ instruktionerna. Sid. 5

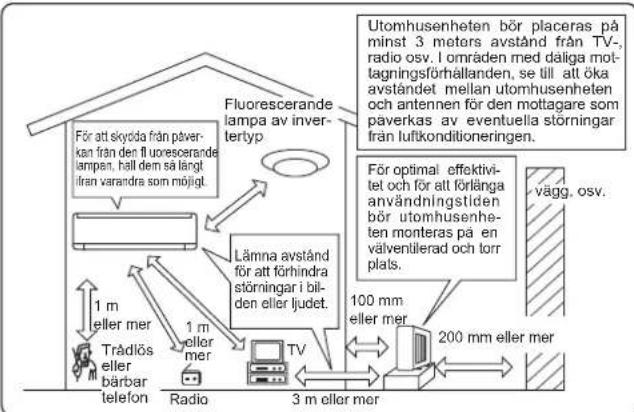

Undvik att installera luftkonditioneringen på följande platser.

• På platser med mycket maskinolja.
• Saltbemängda omgivningar som t.ex. havsstränder.
• Där sulfi dgas bildas, som t.ex. vid heta källor, avlopp, spillvatten.
• Där olja kan stänka eller oljig rök fi nns i luften (t.ex. i kök eller fabriker, där plastens egenskaper kan förändras eller skadas).
• Där det fi nns högfrekvensutrustning eller trädlös utrustning.
• Där luften från utomhusenhetens luftutblås är blockerad.
• Där driftljudet eller luft från utomhusenheten stör grannhusen.
• En monteringshöjd på mellan 1,8 m och 2,3 m rekommenderas för inomhusenheten. Konsultera din äterförsäljare och detta inte är möjligt.
• Använd inte luftkonditioneringen under invändig byggnation och ytbehandling eller medan du vaxar golvet. Ventilera rummet väl efter att sådant arbete utförts innan du använder luftkonditioneringen. Annars kan fl yktiga beståndsdelar fastna inuti luftkonditioneringsenheten, vilket resulterar i vattenläckage eller spridning av kondensvatten.
• Använd inte Wi-Fi-gränssnittet nära elektrisk medicinsk utrustning eller personer som har någon medicinsk apparat, som t.ex. en pacemaker eller en ICD (implanterbar defi brillator).

Det kan resultera i en olycka pga. funktionsstörningar i den medicinska utrustningen eller apparaten.

• Denna utrustning skall installeras och användas med ett minsta avständ på 20 cm mellan enheten och användaren eller andra i närheten.
• Använd inte Wi-Fi-gränssnittel nära andra trådlösa enheter, mikrovågsugnar, bärbara telefoner, eller telefaxmaskiner.

Det kan orsaka funktionsstörningar.

Elarbeten

• Tillse att luftkonditioneringen har en egen strömförsörjningskrets.
• Var noga med att inte överskrida huvudströmbrytarens/säkringens kapacitet.

Om du har några frågor – välkommen att kontakta återförsäljaren.

SPECIFICATIONER

Modell	Inomhus		MSZ-AP25VG(K)		MSZ-AP35VG(K)		MSZ-AP42VG(K)		MSZ-AP50VG(K)
	Utomhus		MUZ-AP25VG(H)		MUZ-AP35VG(H)		MUZ-AP42VG(H)		MUZ-AP50VG(H)
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme
Strömförsörjning			~/N, 230 V, 50 Hz
Effekt		kW	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ingång		kW	0,60	0,78	0,99	1,03	1,30	1,49	1,55	1,60
Vikt	Inomhus	kg	10,5
	Utomhus	kg	31		31		35		40
Mängd köldmedium (R32)		kg	0,55		0,55		0,70		1,00
IP-kod	Inomhus		IP 20
	Utomhus		IP 24
Tillåtet övertryck drifttryck	LP ps	MPa	2,77
	HP ps	MPa	4,17
Ljudnivå	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/30/24/19	45/39/34/24/19	42/36/30/24/19	45/38/31/24/19	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Utomhus	dB(A)	47	48	49	50	50	51	52	52

Garanterat arbetsområde

		Inomhus	Utomhus
			MUZ-AP25/35/42/50VG	MUZ-AP25/35/42/50VGH
Kyla	Övre gräns	32°C DB23°C WB	46°C DB—	46°C DB—
	Undre gräns	21°C DB15°C WB	-10°C DB—	-10°C DB—
Värme	Övre gräns	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Undre gräns	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

Obs:

Märkdata

Kylning — Inomhus: 27 °C DB, 19 °C WB

Utomhus: 35 °C DB

Uppvärmning — Inomhus: 20 °C DB

Utomhus: 7 °C DB, 6 °C WB

DB: Torr lampa

WB: Vát lampa

Wi-Fi-gränssnitt

Modell MAC-566IFB-E
Ingående spänning DC 12,7 V (från inomhusenhet)
Effektförbrukning MAX 2 W
Storlek H×B×D (mm) 79×44×18,5
Vikt (g) 60 (inklusive kabel)
Effektnivå för sändare (MAX) 17,5 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisering	WPA2-PSK
Programvaruversion	XX.00

För Försäkran om överensstämmelse, gå till webbplatsen nedan.
