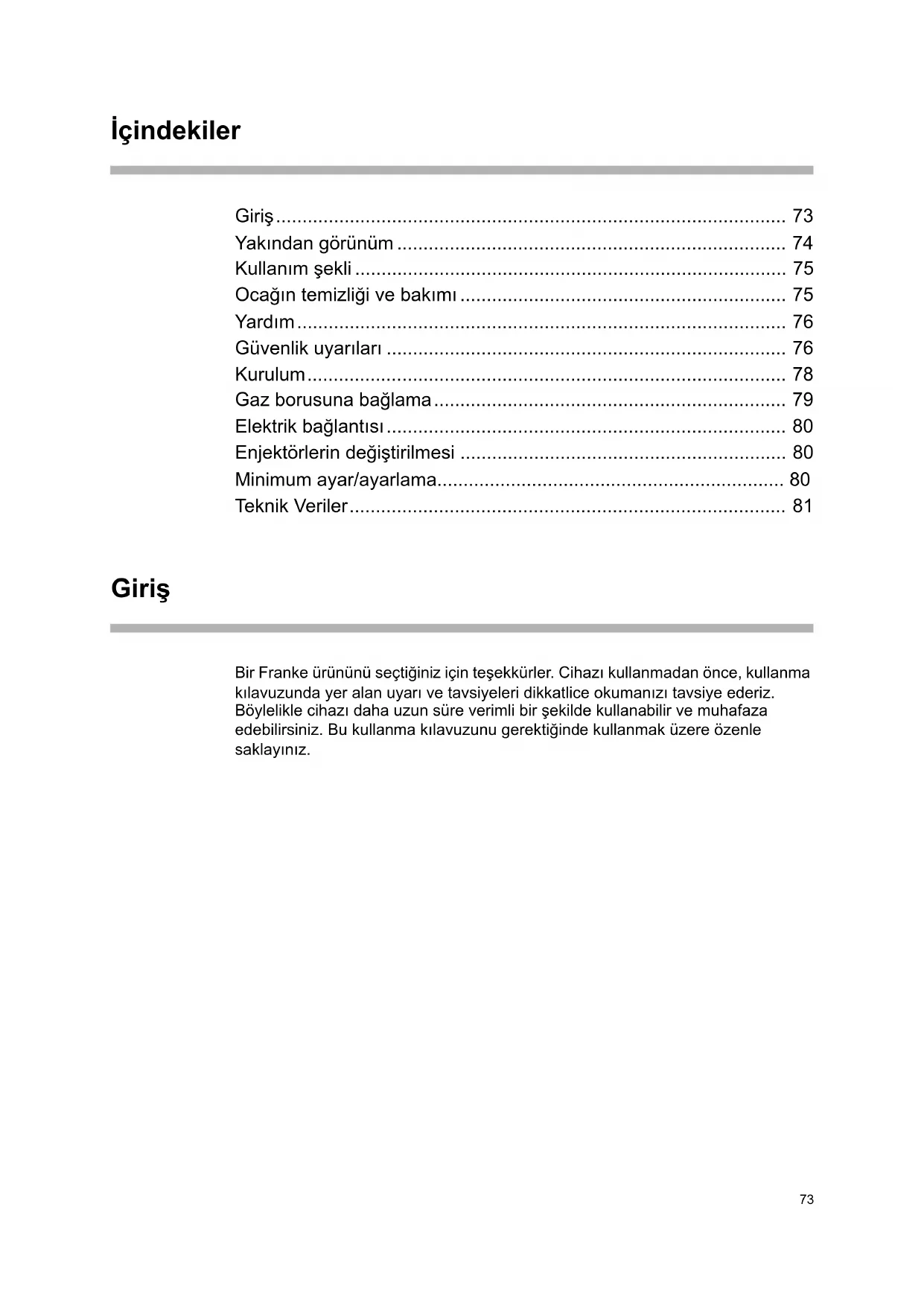

• Ø 24 έως Φ 2873 İçindekiler Giriş p. 73
• Yakından görünüm p. 74
• Kullanım şekli p. 75
• Ocağın temizliği ve bakımı p. 75
• Yardım p. 76
• Güvenlik uyarıları p. 76
• Kurulum p. 78
• Gaz borusuna bağlama p. 79
• Elektrik bağlantısı p. 80
• Enjektörlerin değiştirilmesi p. 80
• Minimum ayar/ayarlama p. 80

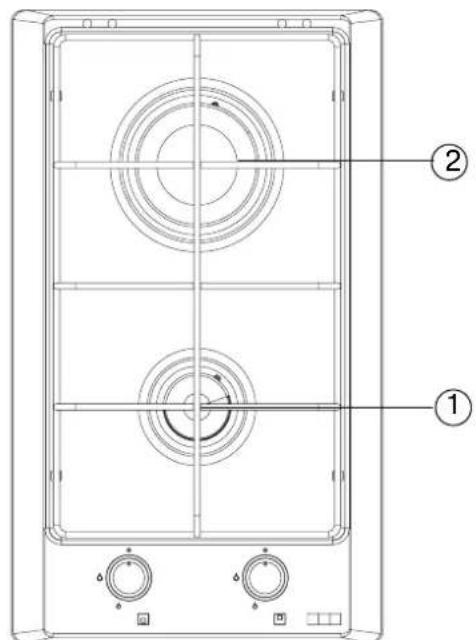

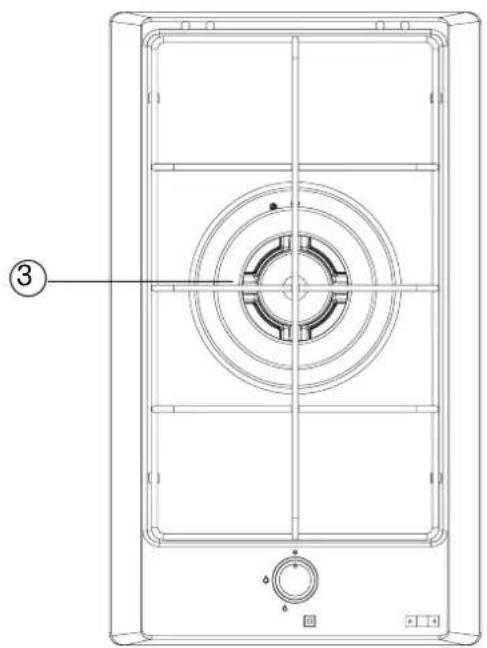

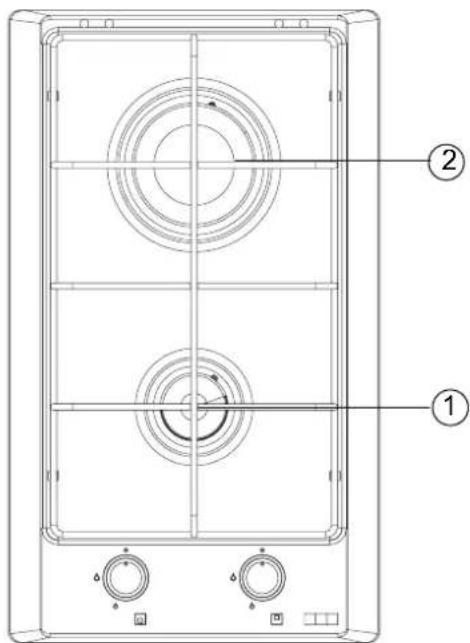

• Teknik Veriler Giriş Bir Franke ürününü seçtiğiniz için teşekkürler. Cihazı kullanmadan önce, kullanma kılavuzunda yer alan uyarı ve tavsiyeleri dikkatlice okumanızı tavsiye ederiz. Böylelikle cihazı daha uzun süre verimli bir şekilde kullanabilir ve muhafaza edebilirsiniz. Bu kullanma kılavuzunu gerektiğinde kullanmak üzere özenle saklayınız.74 Yakından görünüm Kontrol Paneli Yerleşim düzenleri p. 81

Kullanım şekli Brülörleri ateşleme Bu modellerde, ateşleyici düzeneği ve emniyet aygıtı düğme üzerine birlikte konulmuştur. Brülörleri ateşlemek için aşağıdakileri uygulayınız:

1. Önceden seçilmiş düğmeyi çevirin.

2. Brülörden çıkan gazı kıvılcımla alevlendirmek ve ışıl çiftin (termik-kuplör)

ısınmasını sağlamak için düğmeyi 3/4 saniye basılı olarak tutun.

3. Yaklaşık 3/4 saniye sonra düğmeyi bırakın ve düğmeyi saat yönü aksine

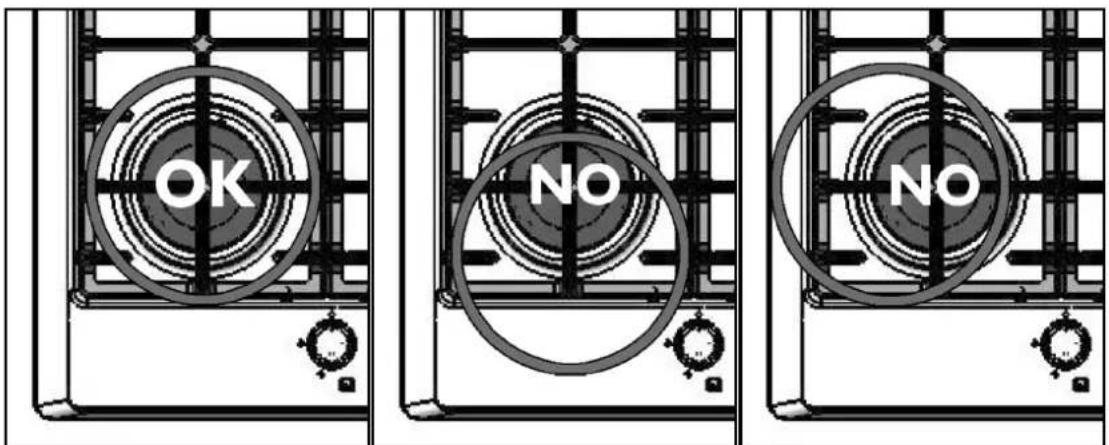

çevirerek alevi isteğinize göre ayarlayın. Eğer alev sönerse 1 noktasından başlayarak işlemi tekrar edin. Simgeler Yuvarlak nokta : musluk kapalı; büyük alev : azami kapasite; küçük alev : asgari kapasite. Alevlerin kullanımı Gaz tasarrufu yapmak ve en iyi randımanı almak için, alevlerin tencere kenarından taşmasının önlenmesi açısından, brülörlerin çapına uygun tencerelerin kullanılması tavsiye edilir (tabloya bakınız). Otomatik emniyet valfı Bu emniyet aygıtı, hava akımından, kaplardan sıvı taşmasından veya dağıtım şebekesinden gaz gelmediğinden dolayı brülörlerdeki alev söndüğünde musluğu otomatik olarak kapatır. Bu aygıt alev söndükten yaklaşık 30 saniye sonra devreye girer. Ocağın temizliği ve bakımı Ocağın bakımını yapmadan önce, daima fişini prizden çekiniz ya da elektrik tesisatındaki ana elektrik şalterden ana hat elektriğini kesiniz.

• Bütün 18/10 paslanmaz çelik kısımları suyla yıkanıp özenle kurulandığı taktirde her zaman yeni olarak kalacaktır.

• Orijinal parlaklığını yeniden elde etmek için, Satıcınızdan veya FRANKE Teknik Bakım Servisinden “Inox Creme Franke” macununu ve “Mikro-elyaf Franke bezini” alarak periyodik olarak kullanın.

• Çizilmeleri ve zımparalamayı önlemek için kesinlikle tel bez veya çelik yün, muriatik asit kullanmayın. Buharlı temizleme cihazlarını kullanmayınız.

• Ocak üzerinde asitli ve alkalinli maddeler ve paslanmış demir nesneler bırakmayın.

• Öncelikle, pişirme işlemi esnasında biriken yiyecek artıklarını çıkarı nız.

• Brülörler veya alev bilezikleri, ocaktan çıkartıldıktan sonra sıcak sabunlu su ile temizlenebilir (bulaşık makinesinde kesinlikle yıkamayınız); daha sonra özenle kurulayın. Gazın geçtiği bölümlerin mükemmel olarak temiz olmasına dikkat edin.

• Tencerelerin üzerine konulduğu ızgaraların tencerelerin dayanma kısımlarında, ısıdan dolayı, doğal rengi değişebilir. Temizlik için brülörlerde anlatılan işlemleri uygulayınız.76 Yardım Olası çalışma sorunları ortaya çıkması halinde, ekteki listede yer alan bir Franke Teknik Yardım Merkezi ile temasa geçiniz. Yetkili olmayan servislere asla başvurmayınız. Aşağıdaki hususları belirtiniz: – Sorunun tipi; – Cihazın modeli (Art.); – Seri numarası (S.N.); Bu bilgileri ocakla birlikte verilen garanti belgesinde bulunan etiketin üzerinde bulabilirsiniz. Güvenlik uyarıları Aşağıdaki durumlarda kesinlikle kalifiye kişilere başvurunuz: - kurulum (kurulum bölümüne bakınız); -çalışma şeklinden şüphe duyulması halinde. Aşağıdaki durumlarda, imalatçı firma tarafından onaylanmış teknik yardım merkezine başvurunuz: - ambalajı açtıktan hemen sonra, cihazın eksiksiz olduğundan şüphe edilmesi halinde; - elektrik kablosunun değiştirilmesi ya da hasar görmesi halinde; - cihazın arızası ya da iyi çalışmaması halinde orijinal yedek parça talep ediniz. Genel uyarılar Bu elektrikli ev-içi kullanım cihazının verimli ve güvenli olmasını temin için: - sadece yetkili teknik yardım merkezlerine başvurunuz; - daima orijinal yedek parça kullanılmasını talep ediniz; - cihaz, evlerde kullanım için tasarlanmış olup profesyonel kullanım amaçlı değildir; özelliklerini değiştirmeye çalışmayınız; - cihazın veri etiketinde, ürünlerin gideceği ve kullanım talimatlarının geçerli olduğu ülkelerin sembolleri bulunmaktadır; - cihazın elektrik sistemi, sadece ürünün yasalarca öngörülen bir toprak bağlantısının yapılması halinde garanti kapsamına girmektedir; - ocağın pişirme yapılan ızgaralarına dokunmamaya dikkat ediniz, çok sıcak olabilirler, özellikle de çocukları uzak tutmaya özen gösteriniz; - sadece yemek piş irmek amaçlı kullanınız, farklı bir amaç için kullanmayınız; - herhangi bir bakım işleminden önce yada sorunlu çalışması halinde cihazın elektrik bağlantısının kesiniz; - cihazın kullanılmadığı zamanlar, düğmelerin stop pozisyonunda olduklarını kontrol ediniz.77 Çocukların dokunmaması gereken aksamlar: - genel anlamda cihazın tamamı ve kumandaları; - ambalaj malzemeleri (plastik torbalar, polistirol köpük, metal kısımlar, vs.) - cihaz, pişirme sırasında ve kullanımdan hemen sonra çok sıcak olabilir; -kullanım dışı bırakılmış cihaz (böyle bir durumda, tehlike yaratabilecek aksamlara karşı önlem alınmalıdır). Aşağıdaki hareketlerden kaçınınız: - cihaza vücudunuzun nemli noktalarıyla dokunmak; - cihazı yalın ayak haldeyken kullanmak; - cihazın prizle bağlantısını kesmek için fırının kendisini yada kabloyu tutarak çekmek; - uygun olmayan ve tehlikeli işlemler yapmak; -diğer elektrikli cihazlara ait kabloları cihazın sıcak kısımlarıyla temas halinde bırakmak; - cihazı atmosferik etkenlere maruz bırakmak; - cihazı dayanılacak bir yer olarak kullanmak; - cihaz yakınında alev alıcı sıvılar kullanmak; - adaptörler, priz çoğaltıcılar ve/veya uzatma kabloları kullanmak; - kalifiye olmayan kişilere montaj ve onarımını yaptırmak. Önemli - Brülör üzerine dengesiz ve deforme tencereler koymayınız, çünkü bunlar devrilebilir veya taşabilirler. -Eğer cihazın kapağı var ise kapatmadan önce brülörlerin soğumuş olduğunu kontrol ediniz. - Ocak çalışmadığı zaman besleme musluğunu kapatınız. -Montaj işleminden önce, gaz dağıtım şartlarını ve bunun cihaz üzerinde öngörülen şartlar olup olmadığını kontrol ediniz. Kullanılacak gaz, kasanın dibinde bulunan plaket üzerinde işaret edilmiştir. Bu cihaz, yanma ürünlerinin dış atım aygıtına bağlanmamıştır ve yürürlükteki kurallara uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma konusunu ilgilendiren talimatlara özel olarak dikkat ediniz. Gaz ile çalışan ocak, kurulmu ş olduğu mekanda ısı ve nem üretir. Mekanın iyi bir şekilde havalandırılmasını sağlayın: doğal havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı kurun (dış atım borulu emme davlumbazı). Cihazın yoğun ve uzun süreli kullanılması yardımcı bir havalandırmayı gerektirir; örneğin bir pencere açılması veya daha etkin bir havalandırma, eğer mevcut ise mekanik havalandırma sistemini güçlendirme. Aşağıdaki durumlardan dolayı doğabilecek olası hasarlardan imalatçı firma sorumlu değildir: hatalı montaj, amaç dışı, hatalı ve uygun olmayan kullanı m şekli.78 Kurulum İlerleyen bölümlerde hem gaz hem de elektrikli kısmı ile ilgili kurma işlemleri anlatılmaktadır. Bu işlemler, yürürlükteki kanunlar uyarınca uzman kişiler tarafından yapılmalıdır, tecrübeli olmayan kişiler tarafından yapılan işlemler tehlike oluşturabilir. Bu talimatlara uyulmadığı taktirde imalatçı firma kişi ve eşyalara gelecek zararlardan dolayı hiç bir sorumluluğu kabul etmez. Gaz kısmı ile ilgili olarak, cihazın monte edildiği ülkenin uyulması gereken kuralları/kanunları. Mobilyanın hazırlanması Bu kılavuz sınıf 3 ankastre ocağı ile ilgilidir. İkili bitişik montaj yapılacaksa şekil 1'de gösterilen ölçülere göre veya eğer tekli montaj yapılacaksa şekil 2'de belirtilen ölçülere göre tezgahta montaj deliğini hazırlayınız. Her hangi bir durumda kolay şekilde açılmasını sağlamak açısından en düzgün konumu ayarlayın, fırının gaz borusunun kenarlarla temas etmemesine dikkat edin. Eğer birden fazla ocak yan yana monte edilecekse, tamamı için tek bir büyük delik açmak yerine aralarında 50'şer mm boşluk olacak şekilde ocak sayısı kadar delik açmanızı tavsiye ederiz. Dolayısıyla, bu şekilde bitişik iki ocakta yemek pişirirken yer sıkıntısı da çekmezsiniz.

ğer ocaklar arasında daha fazla mesafe bırakılmak isteniyorsa (minimum 10 mm olması tavsiye edilir), mobilyada açılacak delikler arasında bırakılacak mesafe 50 mm'den istenilen mesafe kadar fazla olmalıdır. Mobilya’ya yerleştirilmesi Bağlantı işlemlerini yaptıktan sonra deliğe çok yakın olarak macunu yayın ve ocağı yaslayın. Sabitleme kancalarını hassas bir şekilde sıkın. Macunun fazlalıklarını alın. Önemli Yangın tehlikelerine karşı koruma derecesi olarak bu cihazlar “Y” tipidir, bundan dolayı monte edildikleri yerde ocaktan daha yüksek ahşap kaplama duvarlara yakın biçimde ankastre olarak sokulabilir, yeter ki cihazın kenarından, yan taraf için en az: 50 mm. arka taraf için 30 mm’lik bir mesafe bırakın ve üst tarafına yerleştirilecek dolaplar ocaktan en az 700 mm’lik mesafede bulunmalıdır. Ocağın altında çekmece raflarının bulunduğu durumlarda, içerideki nesnelerin ocağın aşağı kısmı ile temas etmesini önlemek amacıyla, içinde elektrik/gaz bağlantısı için açıklıklar barındıran bir ayırma setinin yerleştirilmesi tavsiye edilir. şek. 1a TEKL

İKİLİ BİTİŞİK MONTAJ

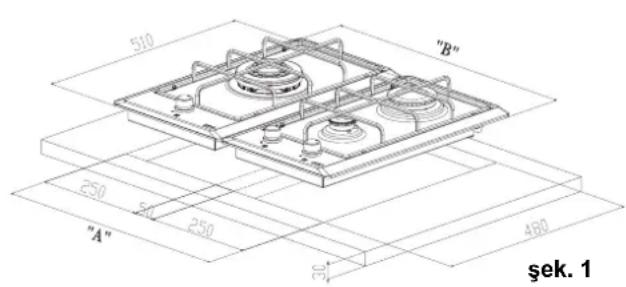

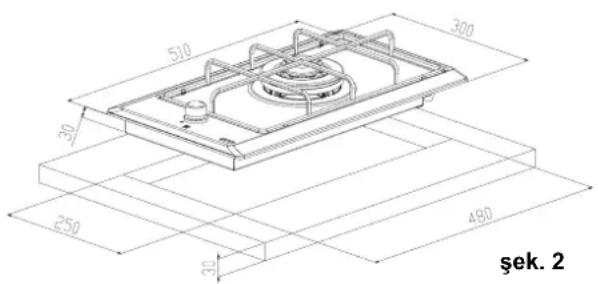

şek. 2 şek. 1 İkili FHM için açılacak deliğin genişliği "A" = 550mm ("B"=600mm) Üçlü FHM için açılacak deliğin genişliği "A" = 850mm ("B"=900mm) Dörtlü FHM için açılacak deliğin genişliği "A" = 1150mm ("B"=1200mm)79 Gaz borusuna bağlama Cihazın gaz borusuna bağlantısını yürürlükte bulunan kanunlara göre ve sadece bu tip bir gaz beslemeli cihaz için gerekli ayarlamaları doğru bir şekilde yaptıktan sonra gerçekleştiriniz. Aksi halde, "enjektörlerin değiştirilmesi" paragrafında açıklanan işlemleri yapınız (sayfa 80). Sıvı gaz ile besleme için, yürürlükteki kanunlara uygun olarak basınç ayarlayıcılar kullanınız. Gaz borusuna bağlantı iki şekilde yapılabilir: A Şekil 2'de gösterildiği edildiği gibi, 12 mm çapında bakırdan sert bir boru kullanarak ocak gazı bağlantısını yapınız. Sıkı bir şekilde tutmasın ı garantilemek için verilmiş olan contayı arasına yerleştiriniz. BOcak bağlantısını esnek çelik boru ile yapınız. Bu konumda da sıkı bir şekilde tutmasını garantilemek için verilmiş olan contayı arasına yerleştirin. Gaz tesisatlarını ilgilendiren yürürlükteki diğer kurallara uymanız gerekir. Bağlantıyı yaptıktan sonra bir kaçak olup olmadığını anlamak için sabunlu su ile kontrol ediniz. Mekanların havalandırılması Yürürlükte bulunan kurallara/kanunlara göre bu cihazın kurulduğu odadan dışarıya doğru sürekli açıklıklar veya düzgün hava akımını sağlayan bir havalandırma kanalı olduğunu kontrol ediniz. Uygulanan tüm açıklıkların:

'den az olmayan minimum geçiş bölümü olması;

2. içeriden veya dışarıdan engellenmeyecek bir şekilde gerçekleştirilmesi;

3. havalandırma geçişini engelleyecek korumalarının bulunması;

4. yanma drenajını zorlamamak için yerden yeteri kadar yükseklikte olması

gerekir. Açıklıkların yandaki bir odanın duvarında gerçekleştirildiğinde bunun doğrudan havalandırma konumunda olması ve:

2. mekanla ortak bir oda

3. yangın tehlikesi riskli bir oda olmaması gerekir

Cihazı test etmeden önce, havalandırma açıklıklarının gerçekleştirildiği odada, kullanılan bir başka cihazın hatalı çalışmasından dolayı basınç düşüklüğ

olmadığını kontrol ediniz, iki mekan arasındaki havalandırmayı sürekli serbest açılmalarla, mesela kapı ile taban arasındaki mesafeyi çoğaltarak yapın. Yanma ürünlerinin tahliyesi davlumbaz ile yapılmalıdır, bu da dış atımı doğrudan baca, duman borusu veya doğrudan dışarı atarak gerçekleştirmelidir. Ocağı yakma İşlevsel kısımların bulunduğu kısma ulaşmak için aşağıda belirtilenleri uygulayınız:

• ızgaraları, kapakçıkları, brülörün bileziklerini çıkartın;

• millerini sökerek düğmeleri çıkartın;

• brülörleri sabitleyen vidaları çıkartın;

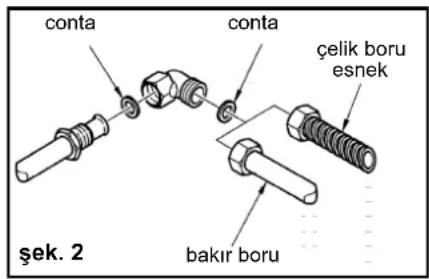

• yukarı kaldırın. conta conta çelik boru esnek bakır boru şek. 280 Elektrik bağlantısı FRANKE ocağı, üç kutuplu serbest terminalli bir besleme kablosuna sahiptir. Eğer ocak besleme şebekesine devamlı bağlantılı şekilde kalacaksa, aşırı-gerilim III kategorisi durumunda kontakları arasındaki açıklık mesafesi (en az 3 mm), akımı komple kesebilecek şekilde tasarlanmış bir akım kesme cihazı monte ediniz. Aşağıdakileri kontrol ediniz: a)fiş ve prizin 16A akım için uygun olması gereklidir b)hem kolay erişilebilir olmalı hem de aynı fişin çıkarılması veya takılması esnasında elektrikli hiçbir aksama erişmek mümkün olmayacak şekilde yerleştirilmiş olmalıdır c) fiş, bir zorlama gerekmeden çıkar ılabilmelidir d)eğer ocak bir mobilya içine ankastre monteli ise, fişi takıldığında üzerine baskı yapmamalıdır e)aynı prize 2 elektrikli cihaz birden bağlanmamalıdır f) eğer elektrik besleme kablosu değiştirilecekse, H05VV-F tipi 3 x 1.5 mm

ölçülerinde yenisi ile değiştirilmelidir g)boş terminallerin destek kutuplarına dikkat edilmesi esastır (Kahverengi=Faz – Mavi=Nötr – Sarı-Yeşil=Toprak) NOT: şebeke bağlantınızın (gerilim, maksimum güç ve akım) değerlerinin, FRANKE ocağınızın özelliklerine uygun olup olmadığını kontrol ediniz. Enjektörlerin değiştirilmesi NOT: Bütün ürünler fabrikadan metan gazına (G20) göre ayarlanmış bir şekilde çıkarlar. Değişik bir gaz kullanıldığı durumlarda aşağıda işaret edildiği gibi enjektörleri değiştirin:

1. ızgara ve brülörleri çıkartın;

2. enjektörleri vidalarını çevirerek çıkartın ve kullanı lan gaz şebekesine göre

tedarik edilmiş olan karşılıklarıyla değiştirin, markasının çizelgede işaret edilen olmasına dikkat ediniz (sayfa 79);

3. ızgara ve brülörleri yerleştirin;

4. bu brülörlerin hava ayarının yapılması gerekli değildir.

Uyarı Cihazın gazını başka bir gaza çevirme durumunda plaketin üzerinde bulunan yapışkan etiketi (aksesuar olarak tedarik edilen) koymak gereklidir. LPG gazı ile çalıştığında (G30 veya G31), ayar vidası sonuna kadar çevrilmelidir. Bu cihazlar II 2H3+ kategorisi olarak tedarik edilmiştir. Minimum ayar/ayarlama - Düğmeleri çıkartın (bastırarak monte edildiğinden çıkartılabilirler). - Brülörleri yakın ve alevi azaltmak için, ayar vidasını saat yönünde döndürmek suretiyle alçak ayarını yapınız, çoğaltmak için ters yönde döndürünüz (şekil 3). Ayar tornavidası aksesuarların içerisinde bulunmaktadır. En yüksek alçak En düşük alçak şek. 381 Teknik Veriler II 2H3+ kategorisi cihaz Çapı belirtilenden daha büyük olan bir tencere, üst kısımda ve ayar düğmesinde aşırı ısınmaya neden olabilir. Franke, bu tür kullanımların neden olacağı hasarlar için herhangi bir sorumluluk kabul etmez. Toplam termik kapasite: arka kısmında yüzeyinde bulunan etikete bakınız. Yanma için gerekli olan hava: kurulu güç kW için 2 m

/s – veri etiketine bakınız. Besleme gerilimi 220/240 V 50-60 Hz. Bu cihaz, aşağıdaki Avrupa Birliği direktifleri ile uyumludur: – 90/396/EEC (Gaz): – 19/02/73 tarihli 73/23/EEC (Alçak Gerilim); – 03/05/89 tarihli 89/336/EEC (Elektromanyetik Uygunluk); – 22/07/93 tarihli 93/68/EEC direktifi ve müteakip değişiklikleri. Gaz tipi Brülör Enjektörleri işaretleme Nominal termik kapasite (kW) İndirgenmiş termik kapasite (kW) Nominal tüketim Doğal gaz (metan) G20 20 mbar yardımcı hızlı üç bilezikli

Sıvılaştırılmış gaz (LPG) G30-G31 30/37 mbar yardımcı hızlı üç bilezikli

• FRANKE Mutfak Sistemleri ‹malat ve Tic. Ltd. fiti. zevkle kullanaca¤›n›z ankastre cihaz›n›z› 2 y›l süre ile belirtilen esaslar dahilinde garanti etmektedir.

• Ürünlerinizin garanti kapsam›nda olmas› için düzenlenen bu kart› ve montaj servis fiflinizi, yetkili servislerimize baflvurdu¤unuzda göstermek üzere saklay›n›z.

• Garanti Belgesini düzenleyerek tüketiciye verilmesi sorumlulu¤u, tüketicinin mal› sat›n ald›¤› sat›c›, bayi, acente veya temsilciliklere aittir.

• Garanti kapsam›ndaki her tamiratta ekteki kuponlardan bir adeti servisimize verilecektir. BAY‹ ONAY (‹mza ve Kafle)

1) Cihaz›n›z kullanma k›lavuzunda belirtilen flekilde kullan›lmas› flart›yla bütün parçalar› dahil olmak üzere

malzeme, montaj ve iflçilik kusurlar›ndan do¤abilecek ar›zalara karfl› teslim tarihinden itibaren 2 y›l süre ile garanti edilmifltir.

2) Mal›n garanti süresi içinde ar›zalanmas› durumunda tamirde geçen süre garanti süresine eklenir. Mal›n

tamir süresi en fazla 30 ifl günüdür. Bu süre, mal›n servis istasyonuna, servis istasyonu olmamas› halinde mal›n sat›c›s›, bayi acentesi, temsilcili¤i, ithalatç›s› veya imalatç›s›ndan birisine bildirim tarihinden itibaren bafllar.

3) Mal›n garanti süresi içerisinde, gerek malzeme ve iflçilik, gerekse montaj hatalar›ndan dolay› ar›zalanmas›

halinde iflçilik masraf›, de¤ifltirilen parça bedeli ya da herhangi bir ad alt›nda hiçbir ücret talep edilmeksizin tamiri yap›lacakt›r.

• Teslim tarihinden itibaren garanti süresi içinde kalmak kayd› ile bir y›l içinde, ayn› ar›zay› ikiden fazla tekrarlamas› veya farkl› ar›zalar›n dörtten fazla ortaya ç›kmas› sonucu, maldan yararlan›lamamas›n›n süreklilik kazanmas›,

• Tamiri için gereken azami sürenin afl›lmas›,

• Yetkili servis istasyonunun, servis istasyonunun mevcut olmamas› durumunda s›ras›yla sat›c›s›, bayi acentesi, temsilcili¤i, ithalatç›s› veya imalatç›s›ndan birisinin düzenleyece¤i raporla ar›zan›n tamirinin mümkün olmad›¤›n›n belirlenmesi durumunda, ücretsiz olarak de¤ifltirme yap›lacakt›r.

5) Afla¤›daki durumlarda cihaz garanti kapsam› d›fl›ndad›r.

• Cihaz›n kullanma talimat›nda belirtilen durumlara ayk›r› bir flekilde kullan›lmas›ndan do¤an ar›zalar

• Tüketiciye teslimden sonra oluflabilecek k›r›k, çizik ve hasarlar, (tafl›ma, çarpma, düflürme vs.)

• Mamulü uygun olmayan elektrik tesisat›nda veya kullan›lmas› öngörülen voltaj d›fl›nda kullanma

• Montaj›n FRANKE yetkili servis personeli d›fl›nda herhangi bir kifli taraf›ndan yap›lmas› halinde gereken onar›m için yetkili servise baflvurmadan önce FRANKE Yetkili Servis Personeli d›fl›nda bir kimsenin cihaz› ambalaj›ndan ç›kartm›fl olmas›, cihaz›n onar›m›na, bak›m›na tadiline kalk›flm›fl olmas› durumlar›nda Yukar›da belirtilen maddeler kapsam›nda olan ar›zalar ücret karfl›l›¤› tamir edilir.

6) Garanti belgesi ile ilgili olarak ç›kabilecek sorunlar için Sanayi ve Ticaret Bakanl›¤›, Tüketicinin ve

BALIKESİR ARŞIN ELEKTRİK

BALIKESİR TUNALI TEKNİK

EDİRNE ÇAKIR SOĞUTMA

GİRESUN GÜNEŞ TEKNİK

Müştak Bey mah.Ragıp Bey cad.Nazımefendi ap.No:22 MUĞLA (askerlik şub.arkas

Atatürk cd. 97.sk. Kopuz İş Hanı No:319 F-RİZE
