Марка	Franke
Модель	FHM 301 1TC
Тип продукта	Встраиваемая газовая варочная панель
Количество конфорок	3
Конфорки	Вспомогательная (1,00 кВт), Быстрая (3,00 кВт), Тройная корона (3,30 кВт)
Газоснабжение	Природный газ G20/G25 (20/25 мбар) или СУГ G30/G31 (30/37 мбар)
Зажигание	Встроенное электрическое в ручке с термопарной защитой
Устройство безопасности	Автоматические предохранительные клапаны при затухании пламени
Материалы	Нержавеющая сталь и эмаль
Очистка	Мыльная вода, неабразивная губка; не использовать стальную вату или пароочиститель
Уход за конфорками	Очистка горячей мыльной водой (не в посудомоечной машине)
Общая тепловая мощность	7,30 кВт
Электропитание	220-240 В ~ 50/60 Гц
Потребление электроэнергии	Низкое (только для зажигания)
Класс установки	Класс 3 (встраиваемый)
Подключение газа	Жесткая медная трубка ∅12 мм или стальной гибкий шланг, уплотнительная прокладка в комплекте
Электрическое подключение	Трехжильный кабель 3×1,5 мм² типа H05VV-F
Инжекторы	Предварительно настроены для природного газа; комплект инжекторов для СУГ поставляется в стандартной комплектации
Регулировка минимальной мощности	Регулировочный винт доступен после снятия ручек
Размеры для встраивания	См. инструкцию (здесь не указаны)
Страны назначения	Франция, Бельгия (специфические нормы)
Стандарты	CE, газовые директивы (90/396/EEC), низковольтные (73/23/EEC), ЭМС (89/336/EEC)

Часто задаваемые вопросы - FHM 301 1TC FRANKE

Как зажечь конфорки?

Поверните выбранную ручку, затем сильно нажмите и удерживайте 3-4 секунды, чтобы искры воспламенили газ и термопара нагрелась. Затем отпустите и отрегулируйте пламя.

Что делать, если пламя случайно погасло?

Автоматические предохранительные клапаны перекрывают газ примерно через 30 секунд. Чтобы снова зажечь, повторите процедуру зажигания, поворачивая и нажимая на ручку.

Как чистить варочную панель?

Отключите прибор. Используйте мыльную воду или специальные средства для нержавеющей стали. Избегайте стальной ваты, металлических губок и пароочистителей. Конфорки очищайте горячей мыльной водой, не в посудомоечной машине.

Можно ли использовать пароочистители?

Нет, использование пароочистителя запрещено, так как он может повредить электрические компоненты и поверхности.

Какой тип газа использовать?

Прибор настроен на заводе на природный газ G20. Для использования СУГ (G30/G31) необходимо заменить инжекторы и отрегулировать минимальную мощность.

Как заменить инжекторы для СУГ?

Снимите решетки, крышки и рассекатели пламени. Открутите инжекторы и замените их на входящие в комплект для нужного газа. Закройте все обратно. Используйте соответствующую наклейку.

Каковы минимальные расстояния для встраивания?

Минимальное расстояние: 50 мм от боковых стенок, 30 мм от задней стенки и 700 мм над поверхностью варочной панели для навесных шкафов. Соблюдайте действующие нормы.

Как отрегулировать минимальную мощность?

Снимите ручки (они вынимаются). Зажгите конфорку, затем поверните регулировочный винт прилагаемой отверткой: по часовой стрелке для уменьшения пламени, против часовой для увеличения.

Что делать в случае неисправности?

Обратитесь в авторизованный сервисный центр Franke, указав тип неисправности, модель (Art.) и серийный номер (S.N.), указанные на заводской табличке.

Можно ли использовать чугунные или керамические кастрюли?

Да, но подбирайте диаметр под каждую конфорку: Вспомогательная ∅8-14 см, Быстрая ∅22-24 см, Тройная корона ∅24-28 см. Пламя не должно выходить за пределы дна.

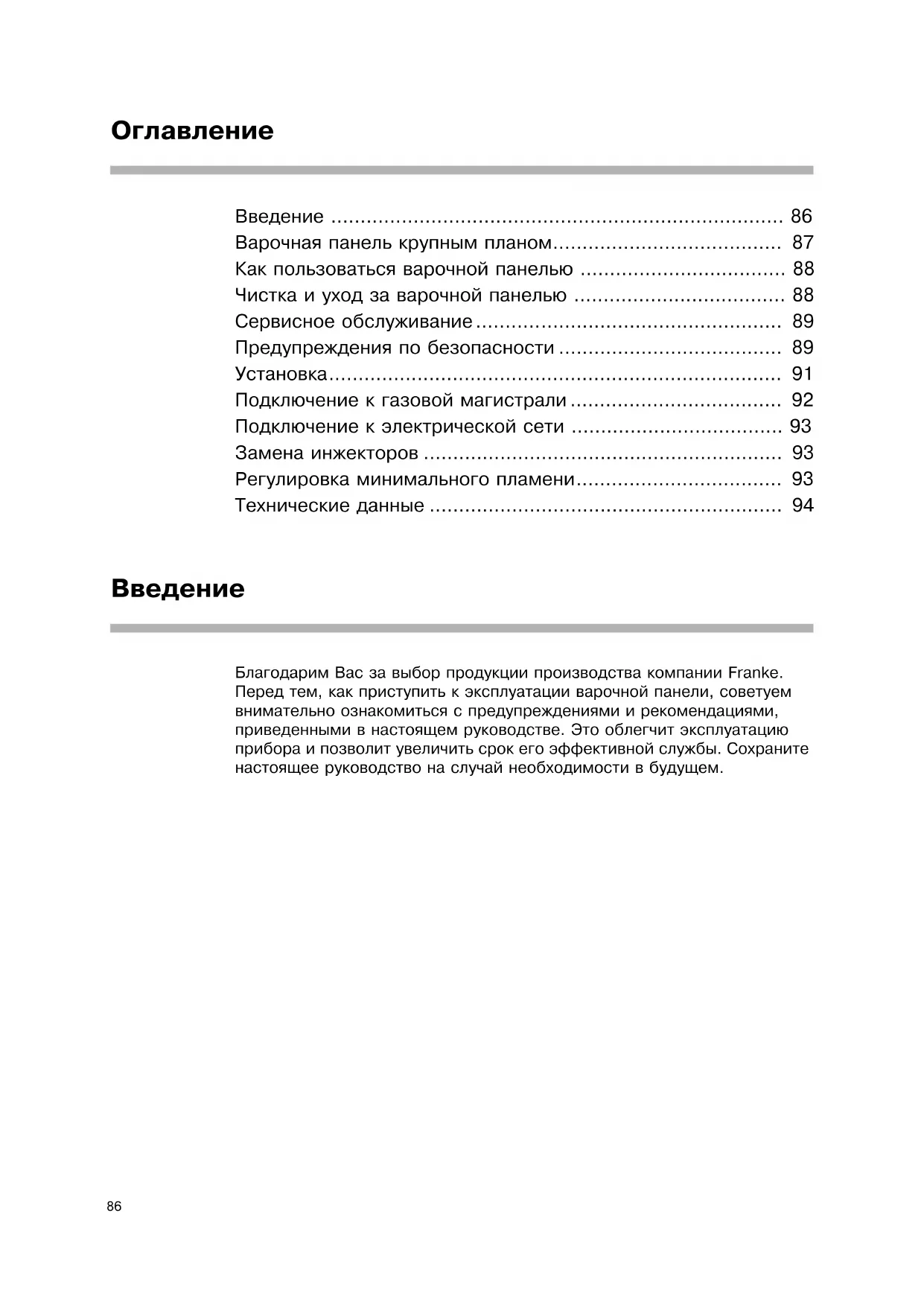

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FHM 301 1TC FRANKE

Инструкция по установке

и эксплуатации на 86

Встраиваемая варочная панель

Тиц raза Горелka	Mapкирoveкa форсунok	Hominaльnahа тейловая мошность В KBT	Понижени тейловая мошность В KBT	Hominaльный pacxod
Пробны geraz (Metan) G20 20 мбap	ВСпомогатульна Сильна Трочая корoha	72 115 140	1,000 3,000 3,300	0,380 0,800 1,600	0,095 m³/ч 0,286 m³/ч 0,314 m³/ч
Сожижени Чебяног geraz GPL) G30-G31 30/37 мбap	ВСпомогатульна Сильна Трочая корoha	50 85 91	1,000 3,000 3,300	0,380 0,800 1,600	73 r/ч 218 r/ч 240 r/ч
Таблиca pekomendobанно ддя Incpoльзовая посydы
Горелka Диаметр посydы в см
Вспомогатульна Сильна Трочая корoha		Диам. OT 8 до 14 Диам. OT 22 до 24 Диам. OT 24 до 28

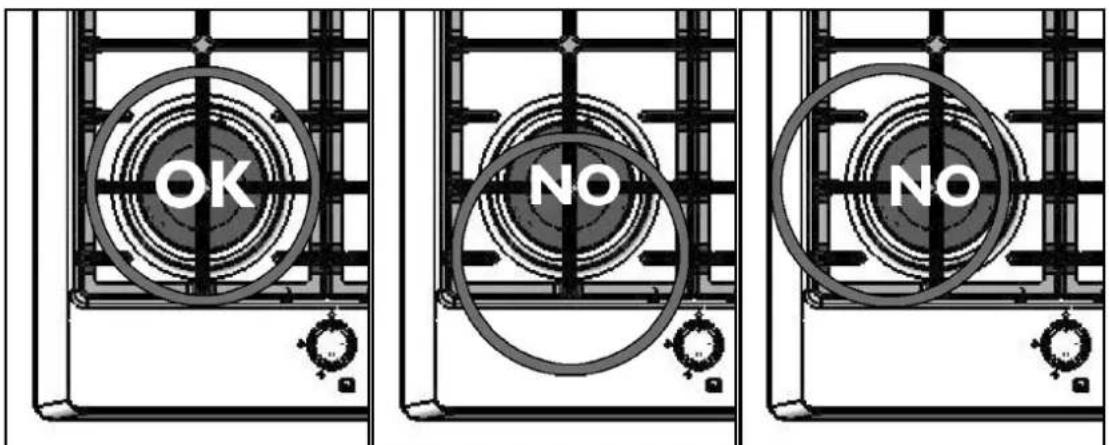

Использование посуды с диаметром дна, превышающим указанные значения, может приводить к избыточному нагреву ручек и столешницы. Компания Franke снимает с себя всякую ответственность за ущерб, причиненный в результате такого способа пользования прибором.

По тепловой мощности: см. паспортную табличку, установленную на дне панели.

Расход воздуха для поддержания горения: 2 м³/час на 1 кВт установленной мощности - см. паспортную табличку.

Напряжение питания 220/240 В 50-60 Гц.

С

Данное изделие соответствует следующим директивам Европейского союза:

- 90/396/CEE (газовые приборы); - 73/23/CEE от 19/02/73 (низкое напряжение); - 89/336/CEE от 03/05/89 (электромагнитная совместимость); - 93/68/CEE от 22.07.93 и последующие редакции.
