BEDIENUNGSANLEITUNG FHM 301 1TC FRANKE

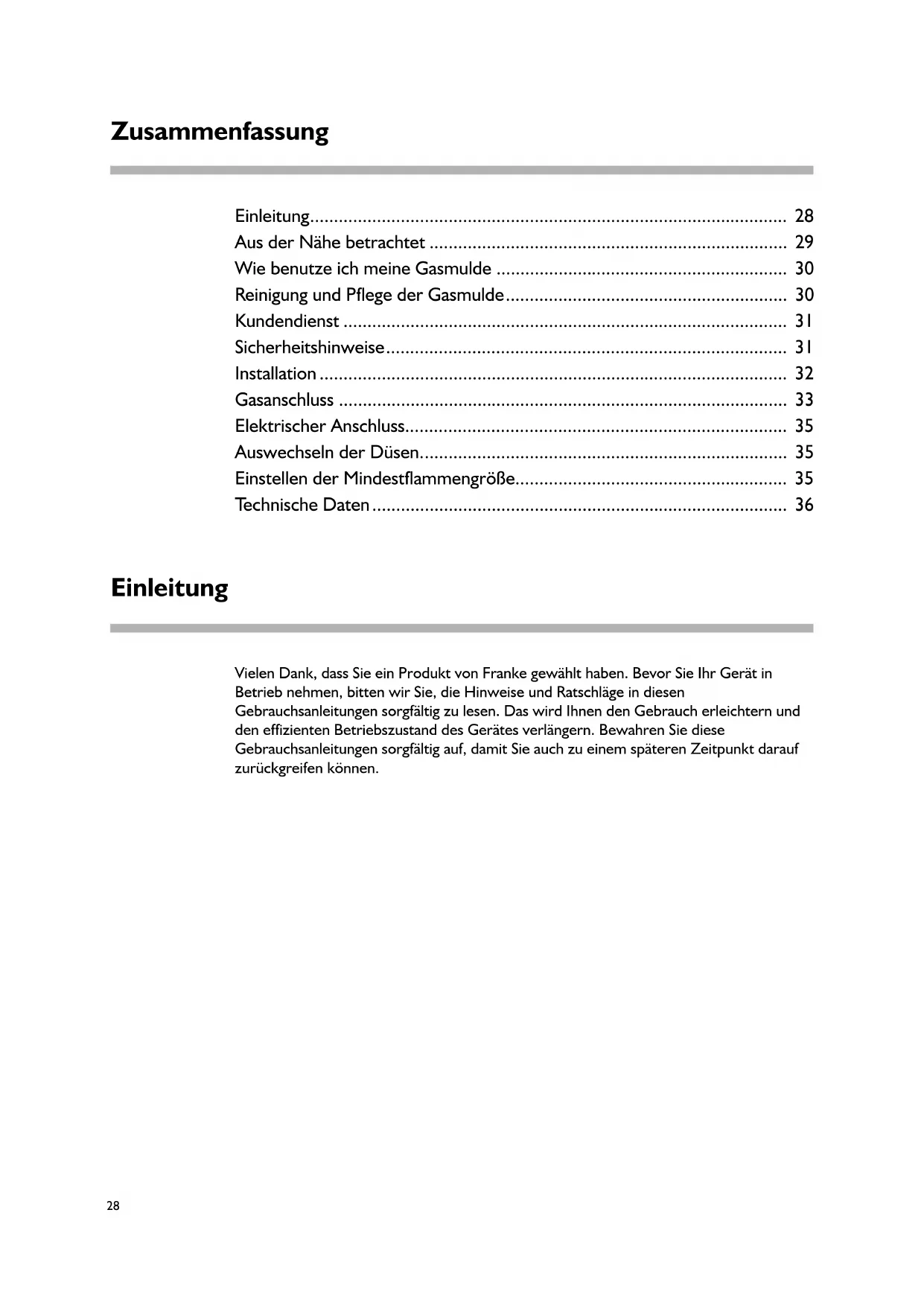

Gebrauchs- und Installationsanleitungen 28

Einbau-Gasmulde

Einleitung 28
Aus der Nähe betrachtet 29
Wiebenutzichmeingeismulde 30
Reinigung und Pflege der Gasmulde 30
Kundendienst 31
Sicherheitseinweise 31
Installation 32
Gasanschluss 33
Elektrischer Anschluss 35
Ausweiseln der Dusen 35
Einstellen der MindestflammengröBe 35
Technische Daten 36

Einleitung

Vielen Dank, dass Sie ein Produkt von Franke gewählt haben. Bevor Sie Ihr Gerät in Betrieb besteht, bitten wir Sie, die Hinweise und Ratschläge in diesen Gebrauchsanleitungen sorgfältig zulesen. Das wird Ihnen den Gebrauch erleichtern und den effizienten Betriebszustand des Gerätes verlangern. Bewahren Sie diese Gebrauchsanleitungen sorgfältig auf, damit Sie auch zu einem späteren Zeitpunkt darauf zurückgreifen können.

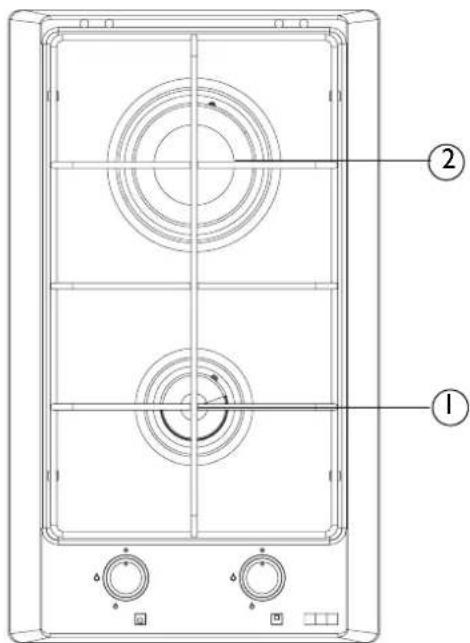

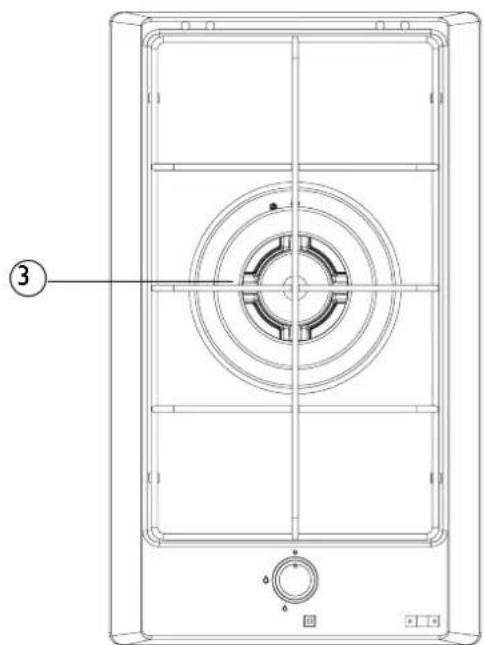

Aus der Nähe betrachtet

A Bedienfeld
B Kochzonenbestückung

A
Bedienfeld FHM 301 ITC

Bedienfeld FHM 302 2G

B

FHM 302 2GFHM 301 ITC

1)Zusatzbrenner
2) Schnellbrenner
3) Dreifacher Brennerkranz

Anzünden der Brenner

Bei diesen Modellen sind sowohl die Zündung als auch die Zündsicherung im Bedienknebel untergebracht. Gehen Sie zum Anzünden der Brenner wie folgt vor:

1. Drehen Sie den entsprechen Bedienknebel.
2. Halten Sie den Bedienknebel ca. 3-4 Sekunden lang fest eingedrückt, bis die Funken das aus dem Brennerkranz strömende Gas anzünden und sich das Thermoelement erhitzen kann.
3. Geben Sie nach ca. 3-4 Sekunden den Bedienknebel frei und drehen Sieihn gegen den Uhrzeigersinn, um die Flammengröbe zu regeln. Sollte die Flamme erlöschen, müssen Sie den Vorgang ab Punkt I wiederholen.

Zeichenerklarung

Kreis

Gashahn

geschlossen;

groBe Flamme

öchstleistung;

kleine Flamme

indestleistung.

Verwendung der Flammen

Einen geringeren Gasverbrauch und eine bessere Brennerleistung gewährren Kochgefäfe mit einem den Brennern entsprechenden Durchmesser, um zu vermeiden, dass die Flamme an den Topfseiten hochzüngelt (siehe bezüglichte Tabelle).

Automatische Sicherheitsventile

These Sicherheitsvorrichtung schlieb den Gashahn automatisch, sollte die Flamme der Brenner infolge von Luftzügen, überkochender Flüssigkeit oder vorübergehendem Ausfall der Gasversorgung versehentlich erlösen. Die Vorrichtung tritt ca. 30 Sekunden nach Erlöschen der Flamme in Funktion.

Reinigung und Pflege der Gasmulde

Vor Wartungseingriffen am Kochfeld unbedingt immer den Netzsteckerziehen oder den Strom am Hauptschalter der Elektroanlage abschalten.

• Edelstahl- und Emailleteile bleiben wie neu, wenn Sie ausschließlich Wasser oder spezifische Produkte für ihre Reinigung verwenden und sie die Teile danach sorgfältig abtrocknen.
• Um ihren ursprünglichen Glanz wiederherzustellen, können Sie regelmäßig die spezifische Paste "Inox Creme Franke" und "das Mikrofasertuch Franke" benutzen, die Sie bei Ihr dem Fachhändler oder den Franke Kundendienstzentren finden.
• Vermeiden Sie unbedingt Metalschwämme oder Stahlwolle, Chlorwasserstoffsäure oder andere Produkte/Utensilien, die Kratzer oder matte Stellen hinterlassen können. Verwenden Sie keine Dampfreiniger.
• Lassen Sie keine säurehaltigen und alkalischen Reinigungsmittel und verrostete Eisenteile auf dem Kochfeld zurück.
• Entfernen Sie Speiserückstände, die während des Garens auf das Kochfeld tropfen, so bald wie möglich.
• Brenner und Brennerkränze setzen sich vom Kochfeld abnehmer und mit warmem Seifenwasser reinigen (auf keinen Fall im Geschirrspüller spüssen); danach sind sie sorgfältig zu trocknen. Stellen Sie sicher, dass die Gasdurchlässe einwandfrei sauber sind.
  Bedingt durch die Hitzeeinwirkung konnte sich die ursprüngliche Farbe der Topfauflagefläche auf den Abstellrosten verändern. Gehen Sie zur Reinigung wie bei den Brennern vor.

Sollte es einmal zu Betriebsstörungen an ihrem Gerät kommt, wenden Sie sich an den Technischen Kundendienst. Adressen finden Sie in der mitgelieferten Liste. Wenden Sie sich keinesfalls an nicht autorisiertes Fachpersonal.

Ohre Kundendienstelle benötigt folgende Angaben:

• Art der Störung;
  Geratemodell (Art.);
• Seriennummer (S.N.);

These Angaben können Sie dem Typenschild auf dem Garantieschein entnehmen.

Sicherheitshinweise

Wenden Sie sich in folgenden Fällen unbedingt an qualifiziertes Fachpersonal:

• Installation (siehe Abschnitt Installation);
  -fallsZweifelbezuglichdesGeratbetriebsbestehen.

Wenden Sie sich in folgenden Fällen an ein vom Hersteller autorisiertes Kundendienstzentrum:

• falls unmittelbar nach dem Auspacken Zweifel an der Universehrheit des Gerätes bestehen;
• zum Auswechseln oder bei Beschädigung des Netzkabels;
• Ausfall oder Betriebsstörung des Geräts. Verlangen Sie Originalersatzteile.

Allgemeine Hinweise

Um einen sicheren und störungsfreien Betrieb这点 Gerätes zu garantieren:
- wenden Sie sich ausschließlich an autorisierte Kundendienstzentren;
- verlangen Sie stets den Einbau von Original-Ersatzteilen;
- das Gerät ist für den privaten Hausgebrauch bestimmt;ephmen Sie keine Änderungen am Gerät vor;
- auf dem Typenschild stehen die Kennzeichen der Bestimmungsländer, für die diese Anleitungen gültig sind;
- die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn das Gerät korrekt an eine Funktionstüchtige und den gesetzlichen Bestimmungen entsprachende Erdung angeschlossen ist;
- geben Sie Acht, die sich stark erhitzenden Abstellroste während des Kochens nicht zu berühren, und halten Sie vor allem Kinder fern;
- beschränken Sie sich auf das Garen von Speisen und vermeiden Sie andere Verwendungen;
- schalten Sie Gerät vor jedem Wartungseingriff oder im Störungsfall vom Stromnetz ab;
- stellen Sie immer sicher, dass die Bedienknebel auf Aus stehen, wenn das Gerät nicht benutzt wird.

Verhindern Sie, dass Kinder mit folgenden Teilen in Berührung kommt:

• den Bedienschaltern sowie dem Gerät im Allgemeinen;
• Teilen der Verpackung (Beutel, Styropor, Metallklammern usw.)
• dem Gerät während und unmittelbar nach dem Betrieb des Kochfelds aufgrund der Überhitzung;
• dem unbenutzten Gerät (in diesen Fall sind ggf. gefährliche Teile unschädlich zu machen).

Vermeiden Sie:

• das Gerät mit feuchten Körperteilen zu berühren;
• das Gerät barfuß zu bedienen;
• am Gerät oder am Netzkabel zu zerren, um den Netzstecker aus der Steckdose zuziehen;
• unsachgemäß und gefährliche Aktionen;
• Netzkabel anderer Elektrogeräte mit bereits Geräteilein in Berührung kommt zu denen, dass:
• das Gerät Witterungseinflüssen auszusetzen;
• das Gerät als Abstellfläche zu verwenden;
• brennbare Flüssigkeiten in der Höhe des Geräts zu verwenden;
• Adapter, Mehrfachstecker und/oder Verlängerungen zu verwenden;
• das Gerät ohne qualifiziertes Fachpersonal einzubauen oder zu reparieren.

Wichtig

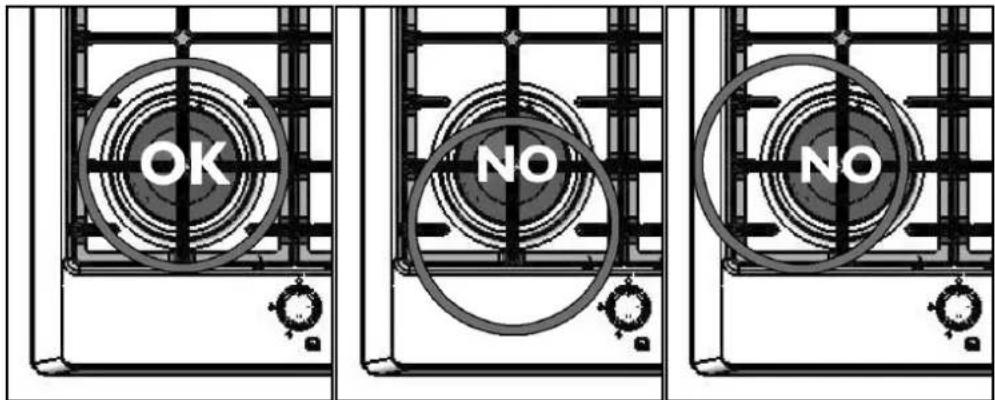

• Stellen Sie keine weniger standfesten oder verformten Kochgefaße auf die Brenner, um durch Umkippen oder Überlaufen verursachte Unfälle zu vermeiden.
• Verfügt Ihr Kochfeld über eine Abdeckplatte, müssen sich die Brenner abkühlen, bevor Sie sie zuklappen können.
• Schlieben Sie den Hahn der Gasleitung, wenn das Kochfeld nicht benutzt wird.
• Stellen Sie vor der Installation sicher, dass die Gasversorgung den am Gerät ausgewiesen Bedingungen entspricht. Auf welche Gasart das Kochfeld vorgerüstet ist, können Sie dem Typenschild auf dem Boden des Schubfachs entnehmen. Dieses Gerät ist nicht an eine Abzugshaube der Verbrennungsvprodukte angeschlossen und entsprechend den geltenden Bestimmungen zu installieren und anzuschreiben. Besondere Sorgfait muss auf die einschlagigen Belüftungsvorschriften verwandt werden. Durch den Gebrauch eines Gaskochgeräts entstehen Wärme und Feuchtigkeit im Installationsraum. Sorgen Sieitte für eine ausreichende Raumlüftung: halten Sie die natürlichen Luftaustrittsöffnungen frei oder installieren Sie eine mechanische Belüftungsvorrichtung (Dunstabzugshaube mit Entlüftungskanal). Infolge eines intensiven und fortgesetzten Gebrauchs des Geräts kann eine zusätzliche Belüftung, z. B. durch Offnen eines Fensters, oder eine effizientere Belüftung durch Erhöhen des Saugzugs der ggf. vorhandenen Dunstabzugshause notwendig werden.

Der Hersteller haftet nicht für eventuelle Schäden durch: falsche Installation, unsachgemäß, fehlerhafte und unvernüftige Anwendung.

Installation

Es folgt die Beschreibung der zur Installation sowohl der Gas- als auch der Elektroanlage auszuführenden Arbeitssschritte. Diese Maßnahmen sind durch zugelassene Fachtechniker entsprechend den einschlögigen Vorschriften vornehmen zu halten, da ihre Ausführung durch unerfahrenne Personen eine Gefahrenquelle darstellt.

Der Hersteller haftet weder für Personen- noch Sachschäden, die durch das Nichtbeachten vorstehender Vorschriften verursacht werden. VERPFlichtEND FÜR DIE GASANLAGE SIND FOLGENDE NORMAUFLAGEN:

für Frankreich die den örtlichen Vorschriften entsprechenden Auflagen; für Belgien NBN D51-003 und NBN D51-001.

Vorbereitung des Mobels

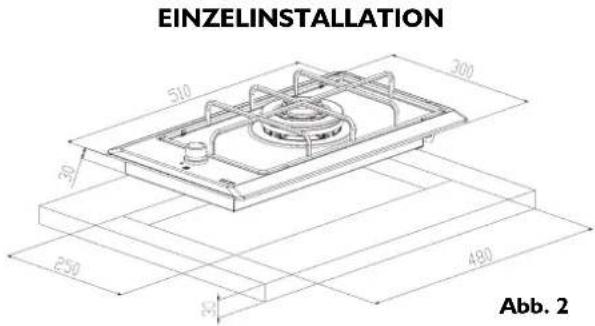

These Anleitungen beziehen sich auf eine Einbau-Gasmulde der Klasse 3.

Fuhren Sie den Einbauausschnitt im Möbeltop bei kombinierten Installation mehrerer Gasmulden mit den auf Abb. I angegebenen Maßen, oder bei Einzelinstallation gemäß dem Schema von Abb. 2 aus.

Führer Sie den Einbauausschnitt auf jeder Fall in der zweckmäßigsten Position aus, da der Gasschlauch nicht mit den Wänden eines sich gff. unter dem Kochfeld befindlichen Backofens in Berührung kommt darf.

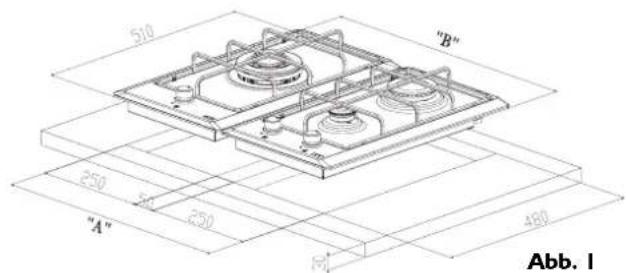

KOMBINIERTE INSTALLATION
Abb. I

Einbauausschnitt für 2 Gasmulden Domino FHM "A" = 550mm ("B" = 600mm)
Einbauausschnitt für 3 Gasmulden Domino FHM "A" = 850mm ("B" = 900mm)
Einbauausschnitt für 4 Gasmulden Domino FHM "A" = 1150mm ("B" = 1200mm)

Bei kombinierter Installation mehrerer Gasmulden sollen nicht ein einziger Ausschnitt, sondern so viele Ausschnittte ausgeführten werden, wie Gasmulden installiert werden, wobei zwischen den Ausschnitten jeweils ein 50 mm breiter Steg gelassen werden sollen. Auf diese Weise werden die Gasmulden bündig und ohne FreiraumNBebeneinander installiert. Wenn man zwischen den Gasmulden einen Abstand wünscht (empfohlene Wahl min. 10 mm), muss die Stegbreite je 50 mm zuzuglich des gewünschten Zwischenraums zwischen den Gasmulden betragen.

Einbetten in das Möbel

Nach der Herstellung der Anschlüsse konnen Sie das Kittband randbündig am Einbauausschnitt anbringen und die Gasmulde absenken. Schrauben Sie dann die Befestigungshaken vorsichtig fest. Entfernen Sie die überschüssigen Abschnittes des Kittbands.

Wichtig

Da diese Geräte in Bezug auf die Brandschutzklasse vom Typ "Y" sind, können sie auch in der Höhe von Holzwänden eingebaut werden, dieHigher als die Einbaufläche sind, vorausgesetzt, es werden folgende Mindestabstände vom Geräterand eingehalten: 50mm von der Seitenwand, 30~mm von der Rückwand; ggf. vorhandene Hängeschränke müssen einen Mindestabstand von 700 mm über dem Kochfeld aufweisen.

Wenn sich unter dem Kochfeld Schubladen befinden, sollte eine Trennwand eingesetzt werden (in der die entsprechenden Öffnungen für die Strom- und Gasanschlüsse angebracht werden müssen), damit die in den Schubladen enthaltenen Gegenstände nicht mit der Unterseite des Kochfelds in Berührung kommt.

Gasanschluss

Schlieben Sie das Gerät entsprechend den einschlädigen Vorschriften an die Gasleitung an, aber nur nach dem Sie sichergestellt haben, dass das Gerät auf den korrekten Gasbetrieb eingestellt ist.

Andernfalls sind die im Abschnitt "Auswechseln der Dünen" (Seite 36) beschrieben den Arbeitsschritte auszuführen. Im Falle einer Versorgung mit Flüssiggas müssen Sie den einschlagigen Vorschriften entsprechende Druckregler verwenden.

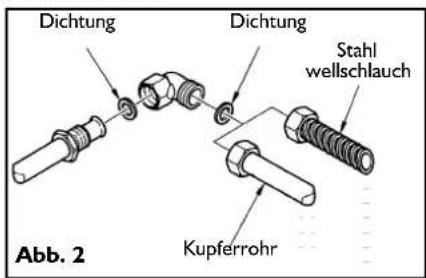

Der Anschluss an die Gasleitung kann auf zwei verschiedene Weisen erfolgen:

A Anschluss des Gachkochfelds mit einem Kupferrohr mit 12 mm Durchmesser, wie auf Abb. 2 gezeigt. Dichtigkeit gewährt der Einsatz der als Zubehör mitgelieferten Elastomerdichtung.

B Anschluss des Kochfelds mit einem Stahlwellschlauch mit durchgehender Wand. Auch in thisem Fall wird die Dichtigkeit durch die als

Zubehor mitgelieferte Dichtung gewährleistet. Befolgen Sie die einschlagigen Normauflagen für Gasanlagen.

Mit einer Seifenlauge konnen Sie sicherstellen, dass der fertige Anschluss keine Undichtigkeiten aufweist.

Nur für Belgien

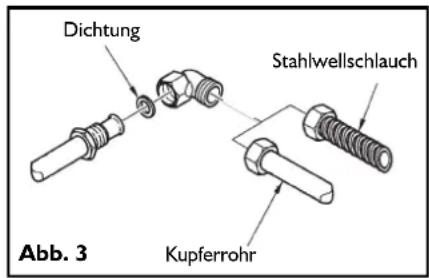

Der Anschluss an die Gasleitung kann auf zwei verschiedene Weisen erfolgen:

A Anschluss des Gachkochfelds mit einem Kupferrohr mit 12 mm Durchmesser, wie auf Abb. 3 gezeigt (entsprechend den NBN D51-003 Normen). Dichtigkeit gewährt der Einsatz der als Zubehör mitgelieferten Elastomerdichtung. B Anschluss des Kochfelds mit einem Stahlwellschlauch mit durchgehender Wand. Auch in thisem Fall wird die Dichtigkeit durch die als

Zubehor mitgelieferte Dichtung gewährleistet. Installieren Sie am oberen Geräteil einen Gasabsperrhahn (gekennzeichnet durch A.G.B.); dieser Hahn muss leicht zu betätigten sein.

Mit einer Seifenlauge konnen Sie sicherstellen, dass der fertige Anschluss keine Undichtigkeiten aufweist.

Raumbelüftung

Stellen Sie sichere, dass der Installationsraum des Geräts über Luftastrittsöffnungen dauerbeluftet ist oder über Entlüftungskanäverfügt, damit Frischluft einströmen kann, wie von den einschlagigen Normauflagen vorgeschreiben. Sümttliche Öffnungen müssen:

I. einen Durchlass mit mindestens 100cm^2 Querschnitt haben;
2. so angelegt sein, dass sie weder von außen noch von innen verdeckt werden konnen;
3. mit Schutzvorrichtungen versehen sein, um den zur Belüftung erforderlichen Durchlassquerschnitt nicht zu reduzieren;
4. sich auf einer Höhe vom Fußboden befinden, die den Abzug der Verbrennungssprodukte nicht beeinträchtigt.

Werden die Luftaustrittsöffnungen in der Wand zu einem angrenzenden Raum angelegt, muss dieser eine direkte Belüfung haben und damit kein:

I. Schlafzimmer sein
2. ein Gemeinschaftsbereich des Gebäudes sein
3. ein brandgefahrdeter Raum sein

Stellen Sie vor dem Gerätetest sicher, dass im Raum, in den die Luftausstrittsöffnung mündet, kein durch den Betrieb eines anderen Verbrauchers verurschter Unterdruck herrscht und dass die Dauerbelüftung zwischen den beiden Räumlichkeiten durch frei Öffnungen gewährleistet ist. Zu dieser Zweck konnen Sie z.B. den Spalt zwischen Tur und Fußboden vergroßern. Der Abzug der Verbrennungsprodukte hat über eine Dunstabzugshaube zu erfolgen, die ihrerseits in einen Schornstein, einen Rauchkanal oder direkt nach außen mündet.

Flüssigase sind schwerer als die Luft und sammeln sich in Bodennähe an. Deshalb mussen Räume, in denen LPG-Behälter gelagert werden, über Luftastrittsöffnungen verfügen, um den Abzug von ggf. ausgetretenem Gas in Bodennähe zu ermöglich. Leere oder auch nur zum Teil befüllte LPG-Behälter dürfen deshalb nicht in unterirdischen Räumen oder Nischen (Keller usw.) installiert oder gelagert werden. Im entsprechen Raum sollte deswegen nur der sich gerade in Gebrauch befindliche Behälter aufgestellt werden, u.z. ohne der direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Heizöfen usw.), die ihn auf über 50^ erhitzen konnen, ausgesetzt zu sein.

Zugriff auf das Kochfeld

Gehen Sie folgendermaßen vor, um auf das Schubfach mit den Funktionsteilen zuzugreifen:

• lahmen Sie die Roste, die Brennerdeckel und die Brennerkränze ab;
• ziehen Sie die Bedienknebel von den Zapfen;
• entfernen Sie die Schrauben, mit denen die Brenner am Kochfeld befestigt sind;

-—heben Sie das Kochfeld an.

Elektrischer Anschluss

Die FRANKE-Gasmulde ist mit einem dreipoligen Versorgungskabel mit freiem Kabelenden ausgestattet.

Bei der festangeschlossenen Installation des Kochfelds ist eine trennende Abschaltung mit einem Kontaktabstand (min. 3 mm) vorzusehen, der die Trennung vom Netz und die allgemeine Ausschaltung ermöglich, falls Überspannungsbedingungen der Kategorie III eintreten. Stellen Sie sicher, dass:

a) Stecker und Steckdose für 16A Strom ausgelegt sind
b) beiden leicht erreichen bar und so angeordnet sind, dass kein Teil unter Spannung während dem Ein- und Ausstecken des Steckers zuganglich ist
c) der Stecker sich ohne Widerstand einstecken lasst
d) das Kochfeld bei seinem Einbau in das Möbel nicht auf den Stecker zum Aufliegen kommt
e) die Kabelenden zweier Geräte nicht an denselben Stecker angeschlossen sind
f) bei Ersatz des Netzkabels das neue Kabel den Spezifikationen 3 × 1,5 ~mm^2 Typ H05VV-F entspricht

g) die Verbindung der freien Kabelenden unbedingt entsprechend den Polungen vorgenommen wird (Braun=Phase - Blau=Neutral - GelbGrün=Erde)

Hinweis: Stellen Sie sicher, dass die Stromanlage in ihrer Wohnung (in Bezug auf Spannung, Höchstleistung und Stromart) mit ihrem FRANKE-Kochfeld kompatibel ist.

Auswechseln der Dusen

Hinweis Alle Geräte sind werkseitig für Erdgas (G20) vorgerüstet.

Beim Betrieb mit anderen Gasarten sind die Düsen folgendermaßen auszuwechseln:

I.nehmen Sie die Roste, die Brennerdeckel und die Brennerkränze ab;
2. schrauben Sie die Düsen aus und ersetzen Sie sie mit denen im Lieferumfang, die dem jeweiligen Leitungsgas entsprechen. Stellen Sie safer, dass die Kennzeignung mit der in der Tabelle ausgewiesenen übereinstimmt (S. 6);
3. setzen Sie die Brennerkränze, die Brennerdeckel und die Roste wieder auf;
4. bei diesen Brennern erübrigt sich die Luftregelung.

Hinweis

Beim Umstellen des Geräts auf einen anderen Gasbetrieb ist das zutreffende Selfstkrebeetikett (als Zubehör mitgeliefert) an der entsprechenden Stelle auf dem Typenschild anzubringen. Für den Betrieb mit LPG (G30 oder G31) muss die Stellschraube der Mindestflammengröbe ganz angezogen werden. Werkseitig werden Geräte der Kategorie II 2H3+.

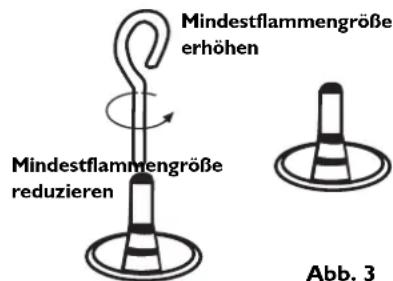

Einstellen der Mindestflammengröbe

• Bedienknebel entfernen (ausziehbar, da Eindrückmontage).
• Zünden Sie die Brenner an und drehen Sie die Stellschraube im Uhrzeigersinn, um die Mindestflammengröbe zu reduzieren und gegen den Uhrzeigersinn, um sie zu erhöhen (Abb. 3). Der Stellschraubenzieher wird als Zubehör mitgeliefert.

Nur für Belgien

Gerätekategorie II 2+3+

Gasart Brenner	Düsenkenn-zeichnung	Nenn-wärme-leistungin kW (p.c.s)	VerminderteWärmeleistungin kW (p.c.s)	Nennverbrauch(m3/h)
				G20 G25
Erdgas	Zusatzbrenner	72	1.00	0.38	0.095
G20/G25	Schnellbrenner	115	3.00	0.80	0.286
20 mbar/25 mbar	facher Brennerkranz	124	3.30	1.60	0.314
Gasart Brenner	Düsenkenn-zeichnung	Nenn-wärme-leistungin kW (p.c.s)	VerminderteWärmeleistungin kW (p.c.s)	Nennverbrauch(g/h)
				Butan Propan
Flüssiggas (LPG)	Zusatzbrenner	50	1.00	0.38	73
G30/G31	Schnellbrenner	85	3.00	0.80	218
30 mbar/37 mbar	facher Brennerkranz	91	3.30	1.60	240
Tabelle mit empfohlenen Kochgefaßen
Brenner Kochtopf Ø in cm
Zusatzbrenner		ab Ø 8 bis Ø 14
Schnellbrenner		ab Ø 22 bis Ø 24
facher Brennerkranz		ab Ø 24 bis Ø 28

Der Gebrauch von Kochtopfen mit größem Durchmesser als dem angegeben kann zur Überhitzung der Griffe und der Deckplatte führen. Franke haftet nicht für eventuelle Schäden, die aus der Missachtung der genannten Anweisungen entstehen sollenen.

Gesamtwärmeleistung: siehe Typenschild auf dem Kochfeldboden.

Zur Verbrennung erforderliche Luft: 2m^3 /h je kW installierte Leistung - siehe Typenschild.

Versorgungsspannung 220/240 V 50-60 Hz.

C

Dieses Gerät erfollt folgende EU-Richtlinien:

-90/396/EWG (Gasgeräte):
- 73/23/EWG vom 19.02.73 (Niederspannung);
- 89/336/EWG vom 03.05.89 (Elektromagnetische Verträgelichkeit);
- 93/68/EWG vom 22.07.93 und spätere Änderungen.
