FHM 301 1TC - κουζίνα FRANKE - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Franke
Μοντέλο	FHM 301 1TC
Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Αριθμός καυστήρων	3
Καυστήρες	Βοηθητικός (1,00 kW), Ταχύς (3,00 kW), Τριπλής κορώνας (3,30 kW)
Παροχή αερίου	Φυσικό αέριο G20/G25 (20/25 mbar) ή Υγραέριο G30/G31 (30/37 mbar)
Ανάφλεξη	Ενσωματωμένη ηλεκτρική στο κουμπί με ασφάλεια θερμοζεύγους
Διάταξη ασφαλείας	Αυτόματες βαλβίδες ασφαλείας σε περίπτωση σβησίματος φλόγας
Υλικά	Ανοξείδωτο ατσάλι και σμάλτο
Καθαρισμός	Σαπουνόνερο, μη λειαντικό σφουγγάρι; μην χρησιμοποιείτε σύρμα ή καθαριστικό ατμού
Συντήρηση καυστήρων	Καθαρισμός με ζεστό σαπουνόνερο (όχι στο πλυντήριο πιάτων)
Συνολική θερμική ισχύς	7,30 kW
Τροφοδοσία ρεύματος	220-240 V ~ 50/60 Hz
Κατανάλωση ρεύματος	Χαμηλή (μόνο για ανάφλεξη)
Κατηγορία εγκατάστασης	Κατηγορία 3 (εντοιχιζόμενη)
Σύνδεση αερίου	Άκαμπτος χάλκινος σωλήνας ∅12 mm ή εύκαμπτος χάλυβας, παρέχεται στεγανοποιητικό
Ηλεκτρική σύνδεση	Τριπολικό καλώδιο 3×1,5 mm² τύπου H05VV-F
Ακροφύσια	Προρυθμισμένα για φυσικό αέριο; κιτ ακροφυσίων υγραερίου παρέχεται σειριακά
Ρύθμιση ελάχιστης ισχύος	Βίδα ρύθμισης προσβάσιμη μετά την αφαίρεση των κουμπιών
Διαστάσεις εντοιχισμού	Δείτε το φυλλάδιο (δεν αναφέρονται εδώ)
Χώρα προορισμού	Γαλλία, Βέλγιο (ειδικοί κανονισμοί)
Πρότυπα	CE, οδηγίες αερίου (90/396/EOK), χαμηλής τάσης (73/23/EOK), ΗΜΣ (89/336/EOK)

Συχνές ερωτήσεις - FHM 301 1TC FRANKE

Πώς ανάβω τους καυστήρες;

Γυρίστε το επιλεγμένο κουμπί, στη συνέχεια πιέστε σταθερά για 3 έως 4 δευτερόλεπτα για να επιτρέψετε στους σπινθήρες να ανάψουν το αέριο και στο θερμοζεύγος να ζεσταθεί. Στη συνέχεια αφήστε και ρυθμίστε τη φλόγα.

Τι κάνω αν η φλόγα σβήσει κατά λάθος;

Οι αυτόματες βαλβίδες ασφαλείας κλείνουν τη βρύση μετά από περίπου 30 δευτερόλεπτα. Για να ανάψετε ξανά, επαναλάβετε τη διαδικασία ανάφλεξης γυρίζοντας και πιέζοντας το κουμπί.

Πώς καθαρίζω την εστία;

Αποσυνδέστε τη συσκευή. Χρησιμοποιήστε σαπουνόνερο ή ειδικά προϊόντα για ανοξείδωτο. Αποφύγετε το σύρμα, τα μεταλλικά σφουγγάρια και τους καθαριστές ατμού. Οι καυστήρες καθαρίζονται με ζεστό σαπουνόνερο, όχι στο πλυντήριο πιάτων.

Μπορώ να χρησιμοποιήσω καθαριστές ατμού;

Όχι, η χρήση καθαριστή ατμού απαγορεύεται γιατί θα μπορούσε να βλάψει τα ηλεκτρικά εξαρτήματα και τις επιφάνειες.

Τι τύπο αερίου να χρησιμοποιήσω;

Η συσκευή είναι ρυθμισμένη εργοστασιακά για φυσικό αέριο G20. Για να χρησιμοποιήσετε υγραέριο (G30/G31), πρέπει να αντικαταστήσετε τα ακροφύσια και να ρυθμίσετε την ελάχιστη ισχύ.

Πώς αντικαθιστώ τα ακροφύσια για υγραέριο;

Αφαιρέστε σχάρες, καλύμματα και καπάκια των καυστήρων. Ξεβιδώστε τα ακροφύσια και αντικαταστήστε τα με αυτά που παρέχονται για το επιθυμητό αέριο. Κλείστε τα πάντα. Χρησιμοποιήστε την αντίστοιχη αυτοκόλλητη ετικέτα.

Ποιες είναι οι ελάχιστες αποστάσεις εντοιχισμού;

Ελάχιστη απόσταση: 50 mm από τα πλευρικά τοιχώματα, 30 mm από το πίσω τοίχωμα, και 700 mm πάνω από την επιφάνεια μαγειρέματος για τα ντουλάπια. Τηρείτε τους ισχύοντες κανονισμούς.

Πώς ρυθμίζω την ελάχιστη ισχύ;

Αφαιρέστε τα κουμπιά (αφαιρούμενα). Ανάψτε τον καυστήρα, στη συνέχεια γυρίστε τη βίδα ρύθμισης με το παρεχόμενο κατσαβίδι: δεξιόστροφα για μείωση της φλόγας, αριστερόστροφα για αύξηση.

Τι κάνω σε περίπτωση προβλήματος λειτουργίας;

Επικοινωνήστε με το εξουσιοδοτημένο Τμήμα Εξυπηρέτησης Πελατών Franke αναφέροντας τον τύπο ανωμαλίας, το μοντέλο (Art.) και τον αριθμό σειράς (S.N.) που αναγράφονται στην πινακίδα.

Μπορώ να χρησιμοποιήσω κατσαρόλες από χυτοσίδηρο ή πήλινα;

Ναι, αλλά προσαρμόστε τη διάμετρο σε κάθε καυστήρα: Βοηθητικός ∅8-14 cm, Ταχύς ∅22-24 cm, Τριπλής κορώνας ∅24-28 cm. Η φλόγα δεν πρέπει να υπερβαίνει τον πυθμένα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FHM 301 1TC FRANKE

Λεπτομερής περιγραφή

Πίνακας Χειριστηρίων

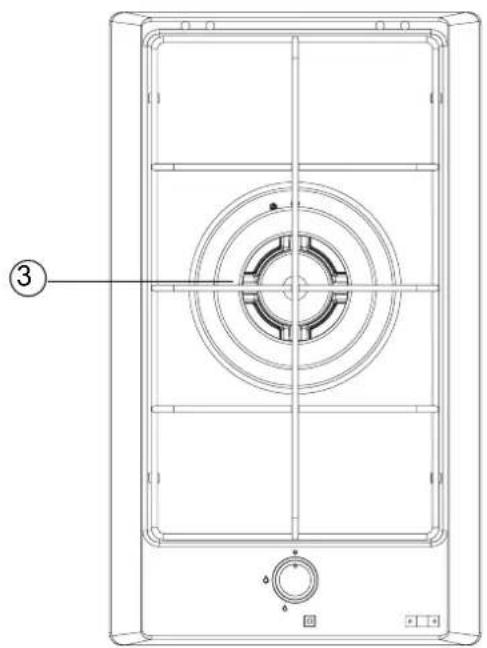

Πίνακας Χειριστηρίων FHM 301 1TC

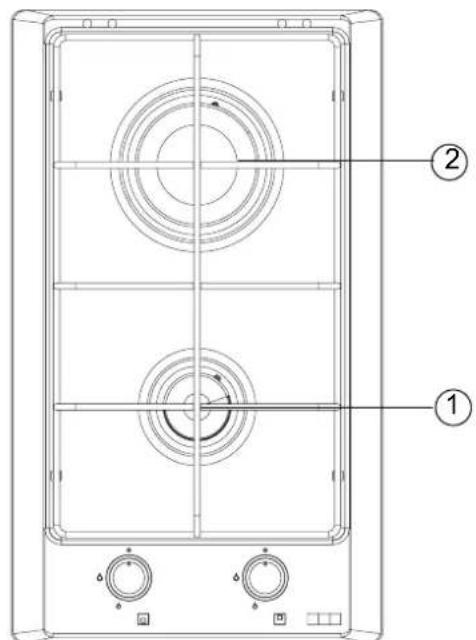

Πίνακας Χειριστηρίων FHM 302 2G

B

FHM 302 2G FHM 301 1TC

1) Βοηθητική 2) Τοξίδα 3) Τρίτη Κορώνη

Ανάμμα των καυστήρων

Στα μοντέλα αυτά το ζεριστήριο ανάφλεξης και το σύστημα ασφαλείας είναι ενσωματωμένα στο διακόπτη. Για να ανάψετε τους καυστήρες ενεργήστε ως εξής:

1. Γυρίστε το διακόπτη της επιλεγμένης εστίας.
2. Κρατήστε πατημένο το διακόπτη περίπου 3/4 δευτερόλεπτα ώστε οι σπινθήρες να επιτρέψουν την ανάφλεξη του αερίου που εκρέει από τον εκτοξευτήρα και την έναυση του θερμοστοιχείου.
3. Μετά από 3/4 δευτερόλεπτα περίπου ελευθερώστε το διακόπτη και ρυθμίστε τη φλόγα κατά βούληση γυρίζοντας αριστερά προς τα δεξιά το διακόπτη. Σε περίπτωση που η φλόγα δεν διατηρείται αναμμένη, επαναλάβετε τη διαδικασία από το σημείο 1.

Σύμβολα

Κυκλώστε

Στροφή κλειστή

μεγάλη φλόγα

: ελάχιστη προχή

μικρή φλόγα

: ελάχιστη προχή.

Χρήσιμες συμβουλές

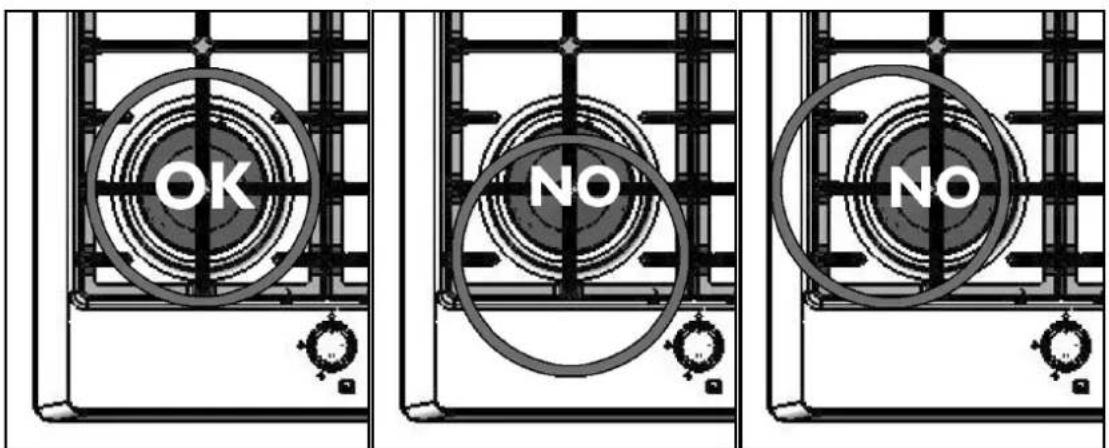

Για χαμηλότερη κατανάλωση αέριου και καλύτερη απόδοση, συνιστάται η χρήση σκευών με διάμετρο κατάλληη για τους καυστήρες, ούτως ώστε η φλόγα να μην προεξέχει από την περίμετρο του σκεύους (συμβουλευθείτε τον Πίνακα).

Αυτόματη διάταξη ασφαλείας

Το σύστημα ασφαλείας κλείνει αυτόματα την παροχή σε περίπτωση τυχαίου σβησίματος των καυστήρων εξαιτίας ρευστών, υπερχείλισης υγρών από τα σκεύη ή διακοπής της παροχής αερίου στο δίκτυο παροχής. Το σύστημα ασφαλείας ενεργοποιείται περίπου 30 δευτερόλεπτα μετά το βήμα της φλόγας.

Καθαρισμός και συντήρηση της μονάδας εστιών

Πριν εκκινήσετε την συντήρηση των μονάδων, πρέπει να αποσυνδέσετε το φις από την πρίζα του ρεύματος ή να διακόψετε το ρεύμα από τον γενικό διακόπτη της ηλεκτρικής εγκατάστασης.

Οι επιφάνειες από ατσάλι και ομαλό βιτρό διατηρούνται πάντα καινούργιες αν τις καθαρίζετε με νερό ή ειδικά προϊόντα και τις σκουπίζετε προσεκτικά. Για να αποκαταστήσετε την αρχική λάμψη, χρησιμοποιείτε κατά περιόδους την ειδική κρέμα "Inox Creme Franke" και πανί Microfiber Franke" που διατίθενται από τον αντιπρόσωπο ή από εξουσιοδοτημένο σέρβις της Franke. Μη χρησιμοποιείτε καθαριστικά με σκληρά σφουγγαράκια ή ατσάλινες ίνες, λειαντικά ή άλλα προϊόντα που μπορούν να χαράξουν ή να βλάψουν τις επιφάνειες. Αποφύγετε επίσης τη χρήση απορρυπαντικών. Μην αφήνετε στην επιφάνεια όξινες ή αλκαλικές ουσίες και σκουριασμένα αντικείμενα από σίδηρο. Καθαρίστε όσο το δυνατόν ταχύτερα τα υπολείμματα φαγητών που αφήνουν την επιφάνεια κατά το μαγείρεμα. Μπορείτε να καθαρίσετε τους καυστήρες και τους εκτροπείς φλόγας με ζεστό σαπουνόνερο (τότε σε πλυντήριο πιάτων) αφού τους αφαιρέσετε από τη μονάδα. Στη συνέχεια αφήστε τους να στεγνώσουν καλά. Βεβαιωθείτε ότι τα σημεία διέλευσης του αέρα είναι απόλυτα καθαρά.

Το φορτίο που έχουν οι σχάρες στηρίζεις των οικείων δια σημεία που στηρίζονται τα οικεία μπορεί να αλλοιωθεί εάν ας τροποποιηθούν. Για τον καθαρισμό τους χρησιμοποιήστε την ίδια διαδικασία με τους καθαριστές.

Τεχνική υποστήριξη

Σε περίπτωση που παρουσιαστούν προβλήματα λειτουργίας, απευθυνθείτε σε ένα από τα Κέντρα Σέρβις του συνημμένου καταλόγου.

Μην απευθύνεστε σε μη εξουσιοδοτημένους τεχνικούς.

Σημείωση:

Τον τύπο του προϊόντος - Το μοντέλο της συσκευής (Art.) Τον αριθμό σειράς (S.N)

Μπορείτε να βρείτε τις πληροφορίες στον πίνακα χαρακτηριστικών του εξοπλισμού που αναφέρεται στο πιστοποιητικό εγγύησης.

Προειδοποιήσεις για την ασφάλεια

Απευθυνθείτε οπωσδήποτε σε εξειδικευμένο προσωπικό στις ακόλουθες περιπτώσεις:

• Εγκατάσταση (βλ. Κεφάλαιο Εγκατάσταση)
• Σε περίπτωση αμφιβολίας σχετικά με τη λειτουργία.

Απευθυνθείτε στο εξουσιοδοτημένο Σέρβις του κατασκευαστή στις ακόλουθες περιπτώσεις:

• Σε περίπτωση αμφιβολίας σχετικά με την ακεραιότητα της συσκευής μόλις αφαιρέσετε τη συσκευασία - αντικατάσταση φθορά του ηλεκτρικού καλωδίου
• Η βλάβη στην αεροτουρμπίνα της οικείας, ζητούσα γνώμη ανταλλακτικά.

Γενικές προειδοποιήσεις

Η συσκευή έχει σχεδιαστεί για οικιακή χρήση και παραλλαγή της: - Απευθύνεται μόνο σε εξουσιοδοτημένο σέρβις - Ζητάτε πάντοτε τη χρήση γνήσιων ανταλλακτικών - Η συσκευή έχει μελετηθεί για μη επαγγελματική οικιακή χρήση. Μην τροποποιείτε τα χαρακτηριστικά της - Στην πινακίδα του αριθμού σειράς εμφανίζονται τα σύμβολα των χωρών προέλευσης και πιστοποίησης - Η ηλεκτρική ασφάλεια εξασφαλίζεται μόνον όταν η συσκευή είναι σωστά συνδεδεμένη σε αποτελεσματική εγκατάσταση γείωσης σύμφωνα με τους ισχύοντες κανονισμούς. Αποφύγετε την επαφή με τις θερμές επιφάνειες των συσκευών όταν οι εστίες είναι αναμμένες, καθώς τα σημεία αυτά αποκτούν υψηλή θερμοκρασία. Χρησιμοποιείτε τις εστίες μόνο για μαγείρεμα φαγητών, αποφεύγοντας άλλες χρήσεις.

• Αποσυνδέστε από οποιαδήποτε ενεργή συντήρηση ή σε περίπτωση κακής λειτουργίας, αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.
• ελέγχετε πάντα αν οι διακόπτες βρίσκονται σε θέση ON ή OFF όταν δεν χρησιμοποιείτε τη συσκευή

Μην επιτρέπετε την επαφή παιδιών με

Τα χειριστήρια και η συσκευή γενικότερα - τα στοιχεία της συσκευασίας (βαλβίδες, πιεστήρι, εγκατάσταση κτλ.) - τη συσκευή όταν είναι αναμμένη και εκτός της χρήσης των εστιών, καθώς υπερθερμαίνεται - τη συσκευή ΕΚΤΟΣ χρόνος (στην περίπτωση αυτή πρέπει να καταστήσετε ακίνδυνα τα τμήματα που μπορούν να αποβλέπουν επικίνδυνα).

ΑΠΟΦΥΓΕΤΕ τις ακόλουθες ενέργειες:

• μην αγγίζετε τη συσκευή με υγρά μέρη του σώματος
• μη χρησιμοποιείτε τη συσκευή σε υγρά σημεία
• Μην τραβάτε τη συσκευή ή το ηλεκτρικό καλώδιο για να το αποσυνδέσετε από την πρίζα.
• αποφύγετε ανάρμοστες και επικίνδυνες ενέργειες
• Μην αφήνετε το ηλεκτρικό καλώδιο συσκευών σε επαφή με θερμές επιφάνειες συσκευών
• Μην αφήνετε ούτε να εκτεθείτε σε ατμοσφαιρικές παραγόμενες ουσίες
• μη χρησιμοποιείτε τη συσκευή ως επιφάνεια στήριξης
• μη χρησιμοποιείτε εύφλεκτα υγρά κοντά στη συσκευή
• μη χρησιμοποιείτε αντάπτορες, πολύπριζα ή/και προεκτάσεις
• Μην επιχειρήσετε να εγκαταστήσετε ή να επισκευάσετε τη συσκευή χωρίς τη βοήθεια εξειδικευμένου προσωπικού.

Σημαντικό

Μην τοποθετείτε τα καλύμματα αυτά ή άλλα παρόμοια αντικείμενα πάνω στη συσκευή, για να αποφύγετε ατυχήματα λόγω ανατροπής ή υπερχείλισης. Εάν η συσκευή διαθέτει κάλυμμα, βεβαιωθείτε ότι τα καλύμματα έχουν κρυώσει πριν το κλείσιμο. - Κλείνετε τη σρόφιγγα τροφοδοσίας όταν η συσκευή δεν λειτουργεί. - Πριν την εγκατάσταση, βεβαιωθείτε ότι τα χαρακτηριστικά του δικτύου είναι συμβατά με την προοριζόμενη χρήση της συσκευής. Η ρύθμιση για το χρησιμοποιούμενο αέριο επισημαίνεται στην πινακίδα που βρίσκεται στο κάτω μέρος. Η συσκευή αυτή δεν είναι συνδεδεμένη με σύστημα απαγωγής των προϊόντων της καύσης και πρέπει να εγκατασταθεί και να συνδεθεί σύμφωνα με τους ισχύοντες κανονισμούς. Ιδιαίτερη προσοχή απαιτούν οι εφαρμοζόμενες διατάξεις σχετικά με το αέριο. Η χρήση της συσκευής. Μαγειρικό σκεύος με αέριο παράγει θερμότητα και υγρασία στο δωμάτιο όπου είναι εγκατεστημένη. Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός του δωματίου: διατηρήστε ελεύθερα τα ανοίγματα φυσικού αερισμού ή εγκαταστήστε σύστημα μηχανικού αερισμού (απορροφητήρας ή απαγωγός). Η εντεινόμενη και παρατεταμένη χρήση της συσκευής μπορεί να απαιτεί πρόσθετο αερισμό, π.χ. το άνοιγμα ενός παραθύρου, ή αποτελεσματικότερο αερισμό αυξάνοντας την ισχύ ενδεχόμενου μηχανικού απορροφητήρα.

Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται σε εσφαλμένη εγκατάσταση, ακατάλληλη, εσφαλμένη και αλόγιστη χρήση.

Η περιγραφή των αναγκαίων εργασιών για την εγκατάσταση του τμήματος αερίου 000 και των ηλεκτρικών εξαρτημάτων. Σύμφωνα με τους ισχύοντες κανονισμούς, οι εργασίες αυτές πρέπει να εκτελούνται από ειδικευμένο προσωπικό, καθώς η ανάθεσή τους σε προσωπικό χωρίς ειδική κατάρτιση μπορεί να προκαλέσει κινδύνους.

Ο κατασκευαστής δεν φέρει καμία ευθύνη για ατυχήματα ή ζημιές του οχήματος στην περιοχή όπου είναι τοποθετημένο. Τα προϊόντα του πρέπει να τηρούνται για το κλίμα αέρος είναι αυτά που ισχύουν στη χώρα εγκατάστασης.

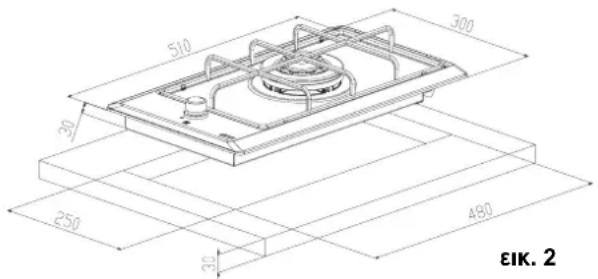

Προετοιμασία του επίπλου

Το προϊόν χειρίζεται από αυτό το σημείο και έπειτα με προσοχή.

Προσδιορίστε το άνοιγμα στην επιφάνεια εργασίας σύμφωνα με τις διαστάσεις στην Εικ. 1 (σε περίπτωση συνδυασμένης εγκατάστασης περισσότερων μονάδων εστιών) ή στην Εικ. 2 (σε περίπτωση μεμονωμένης εγκατάστασης).

Σε κάθε περίπτωση, χρησιμοποιήστε ενδεδειγμένη θέση, λαμβάνοντας υπόψη ότι ο σωλήνας του αερίου δεν πρέπει να έρχεται σε επαφή με τα τοιχώματα ενδεόμενου φούρνου τοποθετημένου κάτω από τη μονάδα εστιών.

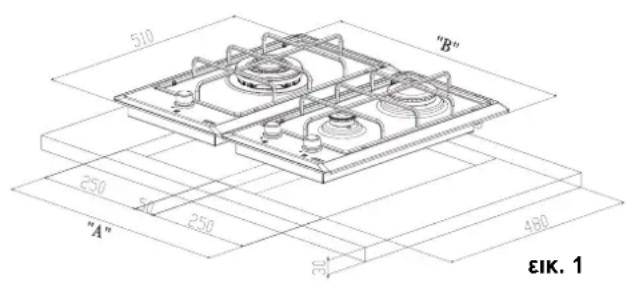

ΣΥΝΔΥΑΣΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕΜΟΝΩΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ

Άνοιγμα εντοιχισμού για 2 μονάδες Domino FHM “A” = 550mm (“B”=600mm)

Άνοιγμα εντοιχισμού για 3 μονάδες Domino FHM “A” = 850mm (“B”=900mm)

Άνοιγμα εντοιχισμού για 4 μονάδες Domino FHM “A” = 1.150mm (“B”=1.200mm)

Σε περίπτωση συνδυασμένης εγκατάστασης περισσότερων μονάδων εστιών, συνιστάται να αποφεύγεται η δημιουργία ενός ενιαίου ανοίγματος, αλλά προτιμάται η δημιουργία χωριστών ανοιγμάτων αφήνοντας μία σανίδα πλάτους 50 mm μεταξύ των ανοιγμάτων. Με τον τρόπο αυτό οι μονάδες εστιών τοποθετούνται έτσι ώστε να έχουν ελεύθερη απόσταση.

Εάν θέλετε να υπάρχει απόσταση μεταξύ των μονάδων (συνιστώμενη ελάχιστη απόσταση 10 mm), το πλάτος της σανίδας του επίπλου πρέπει να είναι 50 mm αυξημένο κατά την επιθυμητή απόσταση μεταξύ των μονάδων.

Τοποθέτηση του επίπλου

Μετά την εκτέλεση των οδηγιών, αφαιρέστε την ταινία του στόκου κατά μήκος του σώματος και τοποθετήστε τη μονάδα. Σφίξτε τους γάντζους στερέωσης σφίγγοντάς τους προσεκτικά. Αφαιρέστε τα περισσεύοντα έρη της ταινίας στόκου.

Σημαντικό

Οι οικιακές συσκευές αυτές είναι τύπου "Υ" όσον αφορά τον βαθμό προστασίας από κίνδυνο πυρκαγιάς, και κατά συνέπεια μπορούν να εγκατασταθούν κοντά σε τοιχώματα ή κάτω από αυτά, αρκεί να διατηρείται ελάχιστη απόσταση από τα άκρα της συσκευής τουλάχιστον: 50 mm από τα πλευρικά τοιχώματα, 30 mm από την πίσω πλευρά, ενώ οι οικιακές συσκευές που βρίσκονται πάνω από τη συσκευή πρέπει να απέχουν τουλάχιστον 700 mm από την πάνω επιφάνεια.

Εκτός των οθονών ή κάτω από τη μονάδα εστίων υπάρχουν στοιχεία αντικειμένων, υφίσταται η τοποθετημένη διαχωριστική διαφραγματική (όπου υπάρχουν τα ανοίγματα για τις συνδέσεις ηλεκτρικού/αερίου) ούτως ώστε τα αντικείμενα να μην εφάπτονται στο κάτω μέρος της μονάδας εστίων.

Σύνδεση με τον αγωγό αερίου

Συμβουλευτείτε τον οδηγό αέρα που συνοδεύει τους ισχύοντες κανονισμούς, πριν ελέγξετε πρώτα την ίδια μετάθεση της ουράς για το χρησιμοποιούμενο τύπο αέρα.

Σε αυτή την περίπτωση εκτελέστε τις ενέργειες που περιγράφονται στην παράγραφο "αντικατάσταση μπεκ" (σελ. 71).

Την προσοχή με υγραέριο

Χρησιμοποιείται επίσης για την προστασία των τύπων.

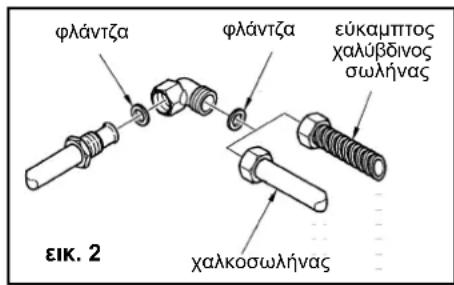

Η σύνδεση με τον αγωγό αέρα μπορεί να γίνει με δύο τρόπους:

Α. Συνδέστε τη συσκευή αερίου χρησιμοποιώντας άκαμπτο χαλκοσωλήνα διαμέτρου 12 mm όπως στην Εικ. 2. Για να εξασφαλίσετε τη στεγανότητα, τοποθετήστε τη φλάντζα στο εσωτερικό του διαθέσιμου εξαρτήματος με τη συσκευή. Β. Συνδέστε τη συσκευή αερίου με εύκαμπτο χαλύβδινο σωλήνα συνεχούς τοιχώματος. Για να εξασφαλίσετε τη στεγανότητα θα πρέπει να τοποθετήσετε και σε αυτή την περίπτωση τη φλάντζα που διατίθεται ως εξάρτημα με τη συσκευή. Συνιστάται επίσης η τήρηση των κανόνων των άρθρων των εγκαταστάσεων αερίου.

Μετά την εκτέλεση της ουραίας σβέβαιωθείτε ότι δεν υπάρχουν διαρροές και σφίξτε το σημείο ουραίας εαυτού σας.

Αερισμός δωματίου

Βεβαιωθείτε ότι στο δωμάτιο όπου είναι εγκατεστημένη η συσκευή υπάρχουν μόνιμα ανοίγματα προς τον εξωτερικό αγωγό αερισμού που επιτρέπουν τη σωστή προσαγωγή αέρα, σύμφωνα με όσα ορίζουν τα ισχύοντα πρότυπα. Όλα τα ανοίγματα αερισμού πρέπει:

1. να έχουν ελάχιστη ελεύθερη διατομή τουλάχιστον 100 cm²
2. να μην μπορούν να καλυφθούν από το εξωτερικό ή από το εσωτερικό
3. να διαθέτουν μέσα προστασίας προκειμένου να μη μειώνεται η ελεύθερη διατομή αερισμού
4. Το βρίσκεται σε ύψος από το δάπεδο που να μην εμποδίζει την απαγωγή των καυσαερίων.

Εάν τα ανοίγματα αερισμού βρίσκονται στον τοίχο διανομής μετρητή, ο αέρας πρέπει να είναι καθαρός ενώ το δωμάτιο δεν πρέπει να είναι:

1. υπνοδωμάτιο
2. κοινόχρηστος χώρος του κτιρίου
3. δωματίου κινητής περιουσίας

Πριν την έναρξη της λειτουργίας, απαιτείται να ανοίξετε το παράθυρο ή την πόρτα για να εξασφαλιστεί ο επαρκής αερισμός του χώρου. Ο αερισμός πρέπει να διατηρείται κατά τη διάρκεια της λειτουργίας, αυξάνοντας για παράδειγμα τα ανοίγματα στα παράθυρα και τις πόρτες. Η αναγνώριση της ποιότητας της καύσης πρέπει να γίνεται μέσω απορρόφησης, που πρέπει στη σειρά του να καταλήγει σε καμινάδα ή απαγωγή από εξωτερικό.

Πρόσβαση στη μονάδα εστιών

Τον τρόπον στο κιβώτιο που περιέχει τα λειτουργικά έπη, ευρήνωτε ως εξής:

Αποσυνδέστε τις τάπες, τα καλώδια και τους εκτροπείς από τη λογική των κλωστήρων - βγάλτε τους διακόπτες αφαιρώντας τους από τους πείρους - ξεβιδώστε τις βίδες στερέωσης των καυστήρων στη μονάδα - ανασηκώστε τη μονάδα.

Σύνδεση στο ηλεκτρικό δίκτυο

Η μονάδα εστιών FRANKE διαθέτει τριπολικό ηλεκτρικό καλώδιο με ελεύθερους αγωγούς.

Εάν η μονάδα συνδέεται μόνιμα στο ηλεκτρικό δίκτυο, εγκαταστήστε διακόπτη έτσι ώστε να είναι δυνατή η αποσύνδεση από το δίκτυο σε απόσταση ασφαλείας τουλάχιστον 3 mm που να επιτρέπει την πλήρη αποσύνδεση στις συνθήκες της κατηγορίας υπέρτασης ΙΙΙ. Βεβαιωθείτε ότι:

α) το φις και η πρίζα είναι κατάλληλα για ρεύμα 16Α β) το φις βρίσκεται σε θέση με εύκολη πρόσβαση και είναι τοποθετημένα έτσι ώστε κανένα σημείο του να μην είναι ακάλυπτο κατά τη σύνδεση ή την αποσύνδεση του φις γ) το φις δεν συνδέεται με πολύκλωνο καλώδιο δ) μετά τη σύνδεση του φις, η εστία δεν πρέπει να στηρίζεται σε αυτό όταν εγκαθίσταται στο έπιπλο ε) δεν συνδέονται οι αγωγοί δύο συσκευών στην ίδια πρίζα στ) σε περίπτωση αντικατάστασης του καλωδίου, χρησιμοποιείται καλώδιο με διατομή 3 x 1.5 mm² τύπου H05VV-F

g) είναι αναγκαίο να τηρείται η πολιτική συνδέσεων ελεύθερων αγωγών (Καφέ=Φάση-Μπλε=Ουδέτερο-Κίτρινο/Πράσινο=Γείωση)

ΣΗΜ. 1 βεβαιωθείτε ότι τα χαρακτηριστικά της οικιακής ηλεκτρικής γραμμής (τάση, ένταση ισχύος

και έτσι είναι ουσιώδη τα χαρακτηριστικά της σειράς FRANKE.

Αντικατάσταση μπεκ

ΠΡΟΣΟΧΗ: Όλα τα προϊόντα παραδίδονται από το εργοστάσιο ρυθμισμένα για μεθάνιο (G20).

Σε περίπτωση διαφορετικού αερίου φροντίστε για αλλαγή των μπεκ εφαρμόζοντας την ακόλουθη διαδικασία:

1. Αφαιρέστε τις σχάρες, τα καπάκια και τους εκτροπείς φλόγας
2. Ξεβιδώστε και βγάλτε τα μπεκ και αντικαταστήστε τα με τα μπεκ του εστιατορίου που προορίζονται για το αέριο του δικτύου, αφού βεβαιωθείτε ότι η ονομασία συμπίπτει με αυτήν του πίνακα (εικ. 70).
3. Τοποθετήστε το εκτροπέα φύγας, τα καπάκια και τις σχάρες. Οι καυστήρες αυτοί δεν απαιτούν ρύθμιση του αέρα.

Προειδοποίηση

Σε περίπτωση μετατροπής της συσκευής από ένα αέριο σε άλλο πρέπει να τοποθετηθεί η αντίστοιχη αυτοκόλλητη ετικέτα (διατίθεται ως αξεσουάρ) στον ειδικό χώρο της πινακίδας. Για λειτουργία με υγραέριο (G30 ή G31) η βίδα ρύθμισης του ελάχιστου πρέπει να είναι βιδωμένη μέχρι τέρμα. Οι συσκευές αυτές διατίθενται για κατηγορία II 2H3+.

Ρύθμιση ελάχιστου

Βγάλτε τους διακόπτες (αποσπώμενοι για τοποθέτηση με πίεση). Ανάψτε τους καυστήρες και ρυθμίστε το ελάχιστο γυρίζοντας τη βίδα ρύθμισης δεξιόστροφα για να ελαττώσετε τη φλόγα και αριστερόστροφα για να την αυξήσετε (εικ. 3). Το καταβαθίδι ρύθμισης διατίθεται με τα αξεσουάρ.

Υγραέριο ελάχιστο Εικ. 3

Συσκευή κατηγορίας II 2H3+

TÜπος αερίου	Εστία	Σήμανοη μΠΕΚ	Ονομαστική θερμική ιακανότητα σε kW	Θερμική ἰκανότητα μειωμένη σε kW	Ονομαστική κατανάλωση
Φυσικό αέρίο (μεθάνο) G20 20 mbar	βοηθητική ταχεία τριπλή κορόνα	72 115 140	1,000 3,000 3,300	0,380 0,800 1,600	95 m³/h 286 m³/h 0,314 m³/h
Υγαέρίο (LPG) G30-G31 30/37 mbar	βοηθητική ταχεία τριπλή κορόνα	50 85 91	1,000 3,000 3,300	0,380 0,800 1,600	73 g/h 218 g/h 240 g/h
Πίνακας συνιστώμενων σκεύων
Εστία			Φ Εστιών σε cm
Βοŋθητική Tαχεία Tριπλή κορόνα			από Φ 8 ἀως Φ 14 από Φ 22 ἀως Φ 24 από Φ 24 ἀως Φ 28

Η χρήση της συσκευής σε μεγάλο υψόμετρο από τη θάλασσα μπορεί να προκαλέσει υπερθέρμανση στους διακόπτες και στην επιφάνεια. Η Franke δεν φέρει καμία ευθύνη για βλάβες από λανθασμένη χρήση.

Ενεργειακή κατανάλωση: βλ. πινακίδα στο κάτω μέρος της μονάδας.

Απαραίτητος αέρας για την καύση: 2 m³/h ανά kW εγκατεστημένης ισχύος - βλ. Πίνακα. Τάση τροφοδοσίας 220/240 V 50-60 Hz.

C

Η συσκευή συμμορφούται με τις ακόλουθες κοινοτικές οδηγίες:

90/396/ΕΟΚ (Αέρια): 73/23/ΕΟΚ της 19/02/73 (Χαμηλή Τάση) 89/336/ΕΟΚ της 03/05/89 (Ηλεκτρομαγνητική συμβατότητα) 93/68/ΕΟΚ της 22/07/93 και τις τροποποιήσεις τους.

Περιεχόμενα

Εισαγωγή 73 Κοντινή θέα 74 Τρόπος χρήσης 75 Καθαρισμός και συντήρηση της εστίας 75 Βοήθεια 76 Προειδοποιήσεις ασφαλείας 76 Εγκατάσταση 78 Σύνδεση στον αγωγό αερίου 79 Ηλεκτρική σύνδεση 80 Αλλαγή μπεκ 80 Ελάχιστη ρύθμιση/ρυθμίσεις 80 Τεχνικά χαρακτηριστικά 81

Εισαγωγή
