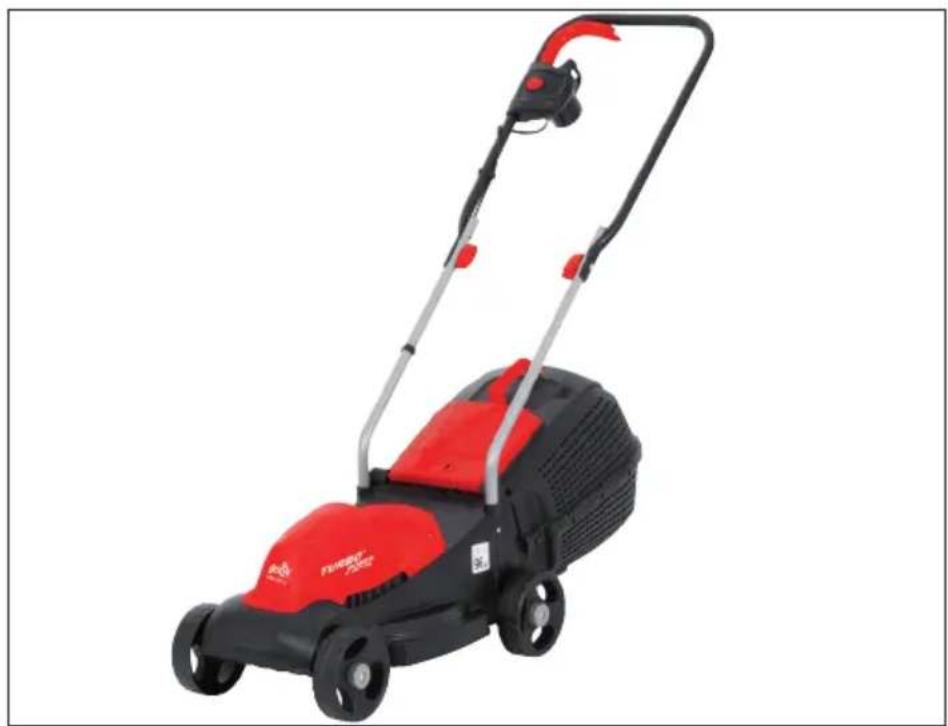

ERM 1231 G - çim biçme makinesi Grizzly - Ücretsiz kullanım kılavuzu

Ürün Tipi	Elektrikli Çim Biçme Makinesi
Marka	Grizzly
Model	ERM 1231 G
Çekilen Güç	1200 W
Şebeke Gerilimi	220-240 V ~ 50/60 Hz
Rölanti Hızı	3350 dev/dk
Kesme Genişliği	310 mm
Ayarlanabilir Kesme Yükseklikleri	30 / 45 / 60 mm (3 konum)
Ağırlık	7,7 kg
Toplama Torbası Kapasitesi	27 L
Ses Basıncı Seviyesi (LpA)	84 dB(A), K = 3 dB
Garantili Ses Gücü Seviyesi (LwA)	96 dB(A)
Titreşim (a_n)	1,3 m/s²
Koruma Sınıfı	II
Koruma Türü	IP24
Güvenlik Cihazları	Emniyet butonu, marş kolu, darbe koruması
Maksimum Uzatma Kablosu Uzunluğu	75 m
Uzatma Kablosu Kesiti	2,5 mm²
Garanti	24 ay

Sık sorulan sorular - ERM 1231 G Grizzly

Grizzly ERM 1231 G çim biçme makinesi nasıl çalıştırılır?

Çalıştırmak için önce uzatma kablosunu tutamaktaki prize takın, ardından kabloda bir ilmek oluşturun ve çekme serbest bırakma mekanizmasına asın. Cihazı şebekeye bağlayın. Emniyet butonuna (10) basın ve marş kolunu (12) basılı tutun. Bıçağın dönmesi için emniyet butonunu bırakın.

Kesme yüksekliği nasıl ayarlanır?

Cihazı kapatın, fişi çekin ve bıçağın tamamen durmasını bekleyin. Tekerlekleri (5) sökün ve mevcut üç yükseklikten istediğiniz konuma vidalayın: 30 mm (küçük), 45 mm (orta) veya 60 mm (büyük). Tüm tekerlekler aynı yüksekliğe ayarlanmalıdır.

Çim biçme makinesi nasıl temizlenir?

Her kullanımdan sonra cihazı bir fırça veya bezle temizleyin. Asla su veya solvent kullanmayın. Bıçağın etrafındaki, atma açıklığındaki ve tekerleklerdeki çim artıklarını tahta veya plastik bir spatula ile çıkarın. Tekerlekleri zaman zaman yağlayın.

Bıçak ne zaman ve nasıl değiştirilir?

Bıçak hasarlı veya dengesiz ise değiştirin. Bunu yapmak için eldiven giyin, cihazı ters çevirin, bıçağı (18) tutun ve vidayı (17) bir anahtarla saat yönünün tersine çevirerek sökün. Yeni bir bıçağı ters yönde takın ve vidayı sıkıca sıkın.

Önemli güvenlik ipuçları nelerdir?

Kullanmadan önce her zaman kullanım kılavuzunu okuyun. Yağmurda veya ıslak çimde biçmeyin. Sağlam ayakkabılar ve uzun pantolon giyin. Çocukları ve hayvanları uzak tutun. Durdurduktan sonra bıçak birkaç saniye dönmeye devam eder - herhangi bir müdahaleden önce tamamen durmasını bekleyin.

Çim biçme makinesi kışın nasıl saklanır?

Cihazı kuru bir yerde, çocukların erişemeyeceği bir yerde saklayın. Kolu katlamak için kanat somunlarını gevşetin ve alanı azaltmak için kolu kemer şeklinde katlayın. Saklamadan önce motorun soğumasını bekleyin. Nem oluşumunu önlemek için naylon torbaya sarmayın.

Çim biçme makinesi çalışmazsa ne yapmalı?

Şebeke gerilimini (priz, kablolar) kontrol edin. Anahtarın arızalı olmadığını kontrol edin. Çim çok yüksekse, kesme yüksekliğini daha yükseğe ayarlayın veya çubuğa basarak ön tekerlekleri kaldırın. Sorun devam ederse, satış sonrası servisle iletişime geçin.

İzin verilen maksimum uzatma kablosu uzunluğu nedir?

Maksimum uzatma kablosu uzunluğu 75 mdir. Yalnızca en az 2,5 mm² kesitli H05VV-F veya H05RN-F tipi kablolar kullanın. Kullanmadan önce kabloyu her zaman tamamen açın.

Toplama torbası nasıl takılır ve çıkarılır?

Torbayı (4) takmak için darbe korumasını (7) kaldırın ve torbayı asın, ardından korumayı torbanın üzerine kapatın. Çıkarmak için korumayı kaldırın, torbayı çıkarın ve korumayı gövdenin üzerine kapatın. Asla torba veya darbe koruması olmadan biçmeyin.

Anormal titreşimlerin nedenleri nelerdir?

Titreşimler veya metalik sesler, gevşek bıçak vidası veya hasarlı bıçaktan kaynaklanabilir. Cihazı hemen durdurun, fişi çekin, bıçağı kontrol edin ve vidayı sıkın veya gerekirse bıçağı değiştirin.

KULLANIM KILAVUZU ERM 1231 G Grizzly

Elektrikli Çim biçme makinesi

Elektrinė vejapjovė

DE

FR

NL

GB

IT

PT

ES

PL

aBG

TR

LT

Orijinal kullanım talimatının tercümesi

Originali eksploatavimo instrukcija

E 7 6 4

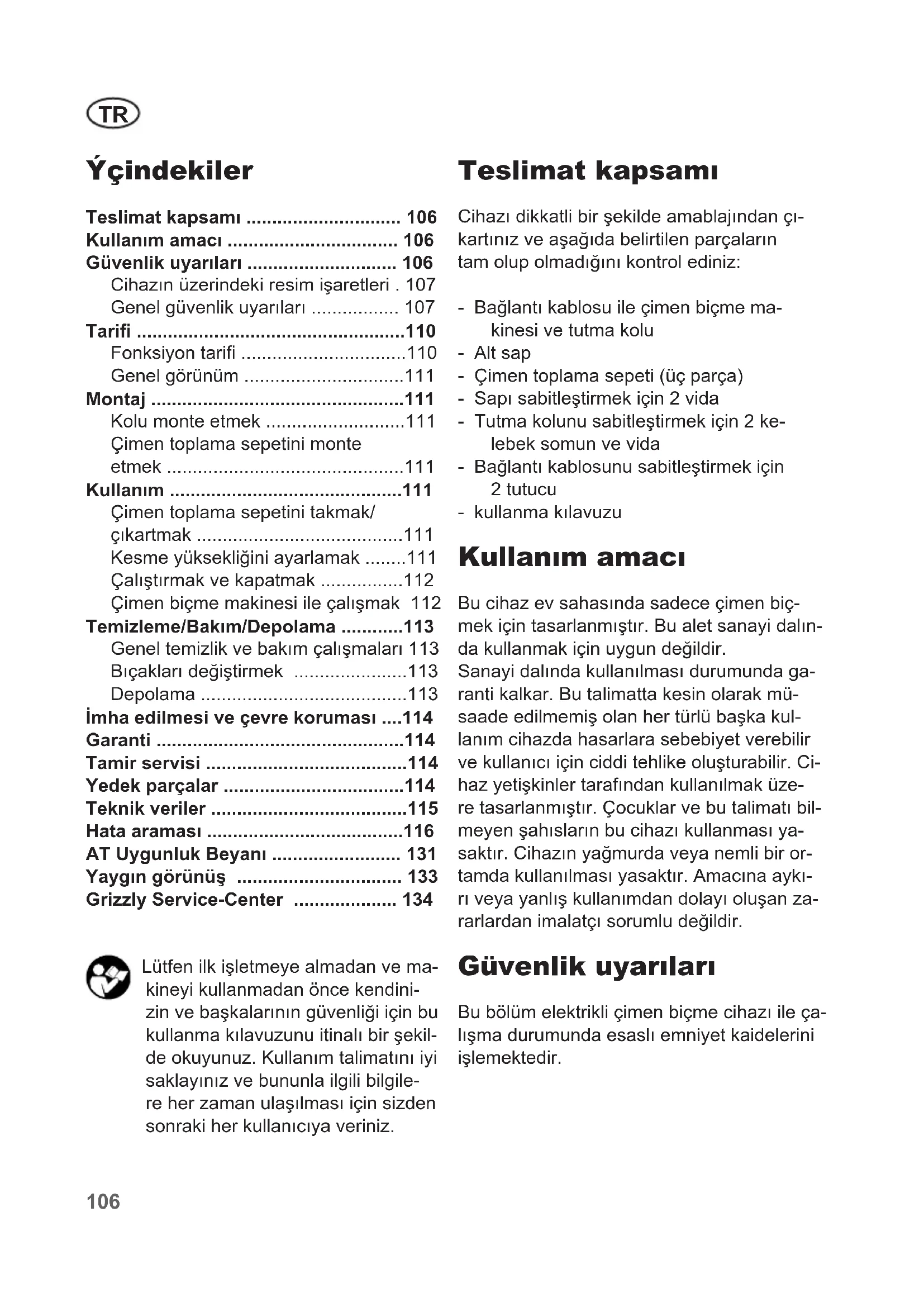

Teslimat kapsamı 106

Kullanım amacı 106

Güvenlik uyarıları 106

Cihazın üzerindeki resim işaretleri . 107

Genel güvenlik uyarıları 107

Tarifi ....110

Fonksiyon tarifi 110

Genel görünüm ....111

Montaj 111

Kolu monte etmek 111

Çimen toplama sepetini monte etmek ....111

Kullanım 111

Çimen toplama sepetini takmak/ çıkartmak ......111

Kesme yüksekliğini ayarlamak .....111

Çalıştırmak ve kapatmak ......112

Çimen biçme makinesi ile çalışmak 112

Temizleme/Bakım/Depolama ......113

Genel temizlik ve bakım çalışmaları 113

Bıçakları değiştirmek ......113

Depolama 113

İmha edilmesi ve çevre koruması ....114

Garanti 114

Tamir servisi ....114

Yedek parçalar ....114

Teknik veriler ....115

Hata araması 116

AT Uygunluk Beyani 131

Yaygın görünüş 133

Lütfen ilk işletmeye almadan ve makineyi kullanmadan önce kendinizin ve başkalarının güvenliği için bu kullanma kılavuzunu itinalı bir şekilde okuyunuz. Kullanım talimatını iyi saklayınız ve bununla ilgili bilgile-re her zaman ulaşılması için sizden sonraki her kullanıcıya veriniz.

Teslimat kapsamı

Cihazı dikkatli bir şekilde amablajından çıkartınız ve aşağıda belirtilen parçaların tam olup olmadığını kontrol ediniz:

• Bağlantı kablosu ile çimen biçme makinesi ve tutma kolu
• Alt sap
• Çimen toplama sepeti (üç parça)
• Sapı sabitleştirmek için 2 vida
• Tutma kolunu sabitleştirmek için 2 kelebek somun ve vida
• Bağlantı kablosunu sabitleştirmek için 2 tutucu
• kullanma kılavuzu

Kullanım amacı

Bu cihaz ev sahasında sadece çimen biçmek için tasarlanmıştır. Bu alet sanayi dalında kullanmak için uygun değildir.

Sanayi dalında kullanılması durumunda garanti kalkar. Bu talimatta kesin olarak müsaade edilmemiş olan her türlü başka kullanım cihazda hasarlara sebebiyet verebilir ve kullanıcı için ciddi tehlike oluşturabilir. Cihaz yetişkinler tarafından kullanılmak üzere tasarlanmıştır. Çocuklar ve bu talimatı bilmeyen şahısların bu cihazı kullanması yasaktır. Cihazın yağmurda veya nemli bir ortamda kullanılması yasaktır. Amacına aykırı veya yanlış kullanımdan dolayı oluşan zararlardan imalatçı sorumlu değildir.

Güvenlik uyarıları

Bu bölüm elektrikli çimen biçme cihazı ile çalışma durumunda esaslı emniyet kaidelerini işlemektedir.

Cihazın üzerindeki resim işaretleri

at!

Kullanım talimatını itinalı bir şekilde okuyunuz

Cihazı nemli ortamda bırakmayınız. Yağmur yağarken çalışmayınız ve ıslak çimeni kesmeyiniz.

Fırlatılan parçalardan dolayı yaralanma tehlikesi.

ta duran şahısları çim biçme makinesinden uzak tutunuz.

Dikkat – Keskin kesici bıçaklar!

Ayaklarını ve ellerinizi uzak tu- tunuz. Yaralanma tehlikesi!

ve temizleme çalışmalarından önce veya uzatma kablosu dolanmışsa veya hasar görmüşse, motoru kapatınız ve elektrik fişini çekiniz

Arızalı uzatma kablosundan dolayı tehlike.

Uzatma kablosunu cihazdan ve kesici bıçaklardan uzak tutunuz!

Dikkat!

çme bıçağının çalışmaya devam etmesi.

Ses gücü düzeyi bilgisi

L_WA dB cinsinden

Koruma türü II

Makineler ev çöpüne atılmaz.

Bıçak genişliği

Genel güvenlik uyarıları

Bu cihaz uygun olmayan kullanım durumunda ciddi yaralanmalara yol açabilir. Şahısların zarar görmesinden ve maddi hasarlardan kaçınmak için, mutlaka aşağıda belirtilen emniyet bilgilerini okuyunuz ve bunlara uyunuz ve tüm kullanım parçalarına kendinizi iyice alıştırınız.

Hazırlık:

• Bu alet, güvenliklerinden sorumlu bir kişinin denetimi olmaksızın ya da bu kişi tarafından aletin nasıl kullanılacağı tarif edilmeden sınırlı psikolojik, du-yusal veya zihinsel yetilere sahip kişiler (çocuklar dahil) tarafından ya da kullanılamaz.
• Kesinlikle çocukların ve kullanım talimatını bilmeyen şahısların cihazı kullanmalarına müsaade etmeyiniz. Yerel kaideler kullanacak şahısın asgari yaşını belirleyebilirler.
• Cihazı şahıslar, özellikle çocuklar ve ev hayvanlarının yakında bulunduğu zaman kesinlikle kullanmayınız.
• Çocukların cihazla oynamamalarının sağlanması açısından kontrol altında tutulması gerekmektedir.
• Kumanda eden veya kullanıcı, başka insanlara veya onların mülkiyetlerine verilen hasarlardan ve kazalardan kendisi sorumludur.
• Cihazın kullanılacağı araziyi kontrol ediniz ve kavranabilecek ve fırlatılabilecek taşları, değnekleri, telleri veya başka yabancı malzemeleri toplayınız.
• Kaymaz tabanı olan ve sağlam ayakkabı, sağlam uzun pantolon gibi uygun çalışma kıyafeti giyiniz. Yalın ayak yürüyorsanız veya açık sandalet giymişmesiniz, o zaman cihazı kullanmasyarakat.

TR

Gevşek kıyafet veya ipi sarkan veya kemerli kıyafet taşımaktan kaçınız.

• Her kullanımdan önce cihazın gözle görülür hasarları olup olmadığını kontrol ediniz. Eğer emniyet donanımları (Örn. çarpmaya karşı koruyucu veya çimen toplama sepeti), kesici donanımın parçaları veya mil noksansa, aşınmışsa veya hasarlıysa, o zaman cihazı kullanmayınız. Bir dengesizliği önlemek için, hasar görmüş takımlar ve mil sadece set olarak değiştirilebilir.
• Bir bıçağın hareketi diğer bıçakların dönmesine sebebiyet verebileceği için birden fazla kesici takımı bulunan ci-hazlarda dikkatli olunuz.
• Sadece imalatçı tarafından teslim edilen veya tavsiye edilen yedek parça ve aksesuarlar kullanınız. Yabancı parçaların kullanımı garanti talep hakkının derhal kaybolmasına neden olur.
• Kullanmadan önce devamlı, bağlantı fişi ve uzatma fişinde hasar veya aşınma belirtileri olup olmadığı incelenmelidir. Elektrik fişinin kullanma esnasında hasar görmesi durumunda, derhal elektrik şebekesinden ayırtılmalıdır. Ayırtmadan önce fişe dokunmayınız. Fişin aşınmış veya hasar görmüş olması halinde makinayı kullanmayınız.

Cihaz ile çalışmak:

Çalışma esnasında ayaklarını zı ve ellerinizi dönen parçaların yakınına veya altına sokmayınız. Yaralanma tehlikesi bulunmaktadır!

Lütfen gürültüden korunmaya ve yerel kaidelere dikkat ediniz. Cihazın kullanımı bazı günlerde (Örn. Pazar ve tatil günleri) günün belirli saatlerinde (Öğle vakti, gece sakinliği) veya özel sahalarda (Örn.

rehabilitasyon bölgelerinde, klinikler v.s.) kısıtlı veya yasak olabilir.

• Talimata göre ve ayaklarınız kesici takımlardan emin bir mesafede ise, ancak o zaman motoru çalıştırınız.
• Cihazı yağmurda, kötü hava koşullarında, nemli ortamda veya çimen ıslaksa kullanmayınız. Sadece gün ışığında veya iyi ışıklandırma koşulları altında çalışınız.
• Eğer yorgunsanız veya konsantreniz zayıfsa veya alkollü, içki veya ilaç al-dıktan sonra çalışmayınız. Daima za-manında mola veriniz. Akıllı bir şekilde işe başlayınız.
• Çalışma esnasında güvenli durmaya, özellikle bayırlarda dikkat ediniz. Daima bayırın enine çalışınız, kesinlikle yukarı veya aşağıya doğru çalışma yınız. Eğer bayırda sürüş istikametini değiştirecek olursanız, o zaman özellikle dikkatli olunuz. Aşırı dik bayırlarda çalışmayınız.
• Cihazı sadece yürüme hızında yürütünüz. Eğer cihazı döndürecek, kendini-ze doğru çekecek veya geri geri yürü-yecek olursanız, özellikle dikkatli olu-nuz.
• Cihazı bu kılavuzda bulunan talimatlara göre dikkatli bir şekilde çalıştırınız. Ayakların dönen bıçaklara yeterli mesafede olmasına dikkat ediniz.
• Eğer yüksek çimende hız almak için gerekmiyorsa, o zaman cihazı çalıştırma/start esnasında devirmeyiniz. Bu durumda cihazın ön tekerlekleri hafif yukarıya kalkacak şekilde, kol sapına bastırarak cihazı deviriniz. Cihaz tekrar zemine oturtulmadan önce her zaman iki elin de çalışma pozisyonunda olmasına dikkat ediniz.
• Kesinlikle çimen toplama sepeti veya çarpmaya karşı koruyucu olmadan ça-

İşmayınız. Fırlatma deliğinden daima uzakta durunuz.

- Fırlatma/savurma tertibatının önünde dururken, motoru çalıştırmayınız.

Dikkat tehlike! Bıçak çalışmaya devam ediyor. Yaralanma tehlikesi.

- Motor çalıştığı sürece cihazın kaldırılması veya taşınması yasaktır. Eğer taşımak için cihazın devrilmesi gerekiyorsa, çimen dışında başka yerlerin aşılması gerekiyorsa ve cihaz biçilecek alanlara veya biçilecek alanlardan götürülecek olursa, o zaman cihazı kapatınız.

- Çimen fırlatma deliğini her zaman temiz ve serbest tutunuz. Kesilmiş malzemeyi sadece cihaz durdurulduktan sonra çıkarınız.

- Cihazı çalışma yerinde kesinlikle gözetimsiz bırakmayınız.

- Hasarlı, tam olmayan veya imalatçının müsaadesi olmadan değiştirilen cihazlar ile çalışmayınız. Cihazı kesinlikle koru-yucu donanımı veya blandajı hasarlı durumda veya saptırıcı ve/veya çimen toplama donanımı olmadan kullanmayınız.

- Cihazınızı zorlamayınız. Sadece belirtilen güç sahasında çalışınız ve motordaki regülatör ayarını değiştirmeyiniz. Zor/ağır çalışmalar için zayıf güçte makine-ler kullanmayınız. Cihazınızı belirlenmemiş amaç için kullanmayınız.

- Cihazı yanıcı/alev alıcı sıvı ve gazların yakınında kullanmayınız. Uyulmadığı takdirde, yangın veya patlama tehlikesi bulunmaktadır.

- Motor çalışır durumdayken kesinlikle cihazı kaldırmayınız veya taşımayınız.

- Cihazı kapatınız, elektrik fişini çekiniz ve bütün hareket eden parçaların durmuş olduğundan emin olunuz:

- aleti bırakтировınızda ve kullanılmagı zamanlarda daima

• blokajları gidermeden önce veya fırlat-ma kanalında tıkanmaları gidermeden önce,
• uzatma kablosu hasarlı ise veya dolanmışsa,
• cihazı kontrol etmeden, temizlemeden veya cihazda çalışma yapmadan önce,
• yabancı bir maddeye isabet edimişse. Cihazı tekrar çalıştırmadan önce ve cihaz ile çalışmaya başlamadan once, cihazdaki hasarları arayınız ve gerekli tamirleri yapınız,
• eğer cihaz alışılmışın dışında aşırı titreşim yapmaya başlarsa, o zaman derhal control edilmesi gerekmektedir.
• Bütün somun, civata ve vidaların iyice sıkıştırılmış olmasını sağlayınız.
• Orak makinesini muhtemel hasarlara karşı etraflica inceleyiniz.
• Hasar görmüş parçaların gerekli tami-ratını yapınız.
• Ellerinizi ve ayaklarını zı kesinlikle dönen parçaların yakınına getirmeyiniz. Oraklı çimen biçme makinelerinde hiçbir zaman çimen fırlatma deliğinin önünde durulmamalıdır.

Bakım ve depolama:

• Kesme bıçaklarının bakımında, elektrik gerilimi kesilmiş olsa dahi, kesme bıçaklarının hareket edilebilmelerine dikkat ediniz.
• Bütün somunların, pimlerin ve vidaların sıkılmış olmasını ve cihazın emin bir çalışma durumunda olmasını sağlayınız.
• Eğer bunun için bir meslek eğitiminiz yoksa, cihazı kendiniz tamir etmeya çalışmayınız. Bu talimatta belirtilmeyen bütün çalışmalar bizim tarafından yetkilendirilen müşteri servisleri tarafından yapılabilir.
• Cihazı kuru ve çocukların erişemeyeceği yerde muhafaza ediniz.

TR

• Cihazınızı itinalı bir şekilde kullanınız. Daha iyi ve güvenli çalışabilmek için, takımları keskin ve temiz tutunuz. Bakım kaidelerine uyunuz.
• Kesici donanımları değiştireceğiniz zaman emniyet eldivenleri giyiniz.
• Çimen toplama donanımını düzenli olarak aşınma ve deforme olma açısından kontrol ediniz. Emniyet açısından aşınmış veya hasarlı parçaları değiştiriniz. Parmaklarınızın dönen bıçaklar ve makenin sabit parçaları arasında sıkışmaması için, bıçağı ayarlama işleminde özellikle dikkatli olunuz.
• Sadece imalatçı tarafından müsaade edilmiş yedek kesici takımların kullanıldığıĞını kontrol ediniz.

Elektrik emniyeti:

• Elektrik geriliminin tip etiketinde belirtilen gerilime uygun olduğuna dikkat ediniz.
• Cihazı mümkün olduğunca sadece 30 mA'dan daha fazla olmayan kontak akımlı hatalı akım koruyucu donanımlı (FI-şalter) prize takınız.
• Topraklanmış parçalar (Örn. metal çitler, metal direkler) ile vücut temasından kaçınız.
• Sadece müsaade edilmiş, en fazla 75 m uzunluğunda olan ve serbest alanlarda kullanım için tasarlanmış H05VV-F veya H05RN-F yapı türünde uzatma kablosu kullanınız. Uzatma kablosunun bükülü kablo kesiti en azından 2,5 mm² olmak zorundadır. Kullanmadan önce kablo makarasını daima sonuna kadar boşaltınız. Kabloda hasar olup olmadığını kontrol ediniz.
• Uzatma kablosunu yerleştirmek için için bunun için öngörülmüş kablo asma tertibatını kullanınız.
• Çalışma esnasında uzatma kablosunu

kesici takımlardan uzak tutunuz. Kesici bıçaklar uzatma kablosuna hasar verebilirler ve gerilim ileten parçalar ile temas etmeye sebebiyet verebilirler. Uzatma kablosunu genel olarak kullanan şahsın arkasından iletiniz.

• Eğer kablo hasarlı ise veya aşınmış ise, o zaman cihazı kullanmayınız.
• Eğer uzatma kablosu hasarlı ise, o zaman cihazı kapatınız ve uzatma kablosunu prizden çekiniz. Eğer bu cihazın bağlantı hattı hasarlı ise, o zaman tehlikelerden kaçınmak için imalatçı veya onun müşteri servisi veya benzeri uzman şahıs tarafından değiştirilmesi zorunludur.
• Hasarlı bir uzatma kablosunu akım şebekesine bağlamayınız. Akım şebekesine takılı olduğu sürece hasarlı bir uzatma kablosuna temas etmeyiniz. Hasarlı bir uzatma kablosu gerilim ileten parçalar ile temas etmeye sebebiyet verebilir.

Tarifi

Fonksiyon tarifi

Elektrikli çimen biçme makinasının kesme yüzeyine paralel olan dönen bir kesici takımı bulunmaktadır. Güçlü bir elektrikli motor, sağlam bir plastik gövde, emniyet şalteri, çarpmaya karşı koruyucu ve çimen toplama sepeti ile donatılmıştır. Ayrıca cihazın 3 kademeli yükseklik ayarı ve kolay dönen tekerleri bulunmaktadır.

Kullanım parçalarının fonksiyonunu aşağıdaki açıklamalarda bulabilirsiniz.

Aletin kullanımına ilişkin resimleri 2 - 3 sayfalardan görebilirsiniz.

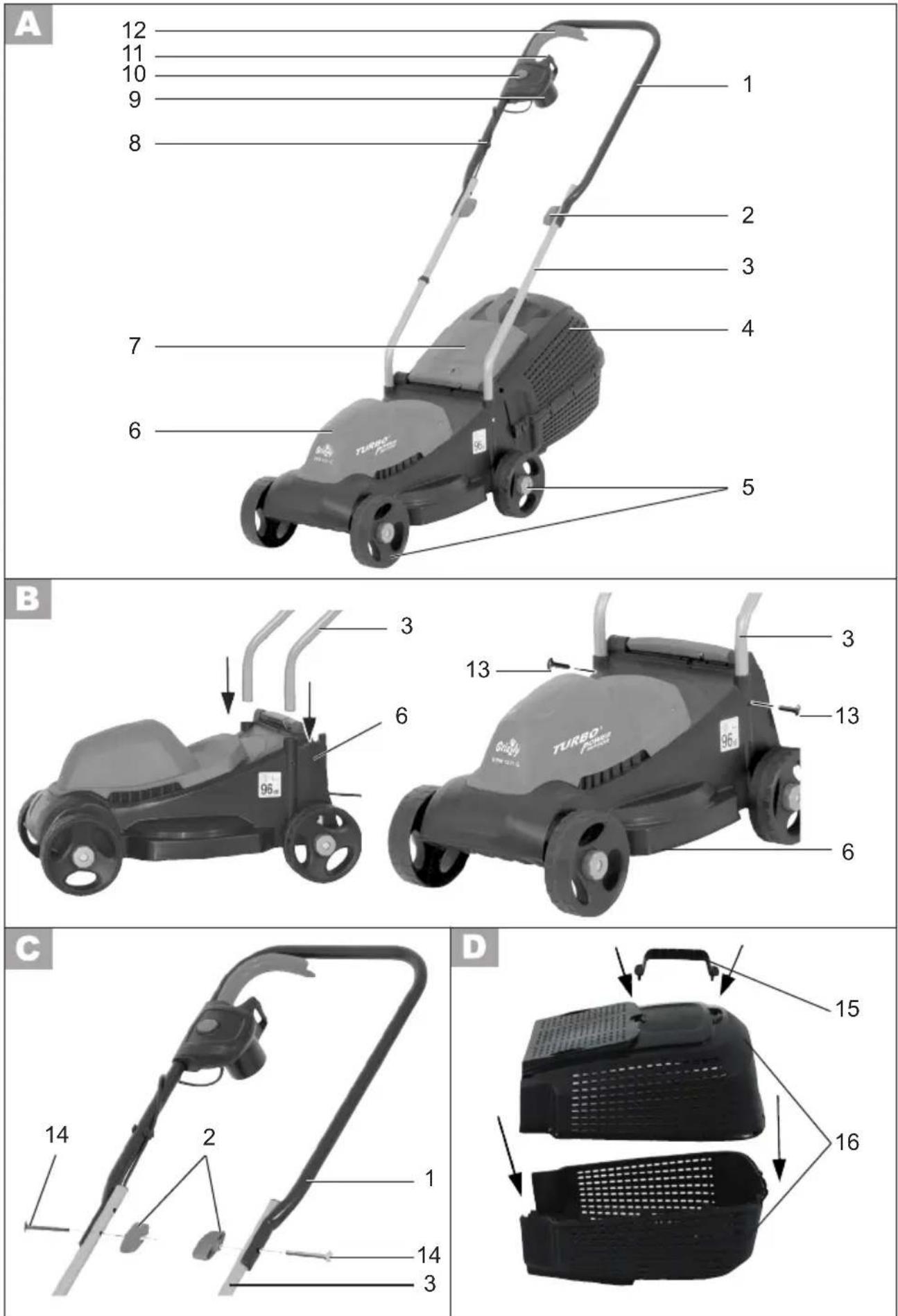

Genel görünüm

1 Tutma kolu

2 Kelebek somunlar
3 Alt sap
4 Çimen toplama sepeti
5 Tekerlekler
6 Çimen biçme makinasının göv- desi
7 Çarpmaya karşı koruyucu
8 Kablo tutucusu
9 Uzatma kablosu için priz
10 Kilidi açma düğmesi
11 Kablo gerginliğini azaltıcı
12 Start/başlatma kolu

Montaj

Cihazda yapılacak her çalışmadan önce uzatma kablosunu prizden çekiniz. Şahısların zarar görme tehlikesi bulunmaktadır.

Kolu monte etmek

1. Alt sapları (3) çimen biçme makinesinin gövdesindeki kavramaya (6) oturtunuz.

2. Alt sapı (3) ekte bulunan vidalar ile (13) sabitleştiriniz.

Tutma kolunu (1) ekte bulunan vidalar (14) ve kelebek somunlar ile (2) alt sapa (3) sabitleştiriniz. İki pozisyon mümkündür.

1. Kablo tutucusunu (8) sapa (3) takınız ve kabloyu içine yerleştiriniz.

Eğer iki kelebek somunu gevşetecek olursanız, tutma kolunu cihazı saklamak amacı ile aşağıya indirebilirsiniz. Elektrik kablosunun sıkışmamasına dikkat ediniz.

Çimen toplama sepetini monte etmek

1. Çimen toplama sepetinin (16) iki parçasını birbirine sokunuz.

2. El kulpunu (15) çimen toplama sepetinin (16) iki parçasından birine takınız.

Çimen biçme makinesi ile çarpma- ya karşı koruyucu veya çimen toplama sepeti olmadan çalışılması yasaktır. Yaralanma tehlikesi bulunmaktadır.

Kullanım

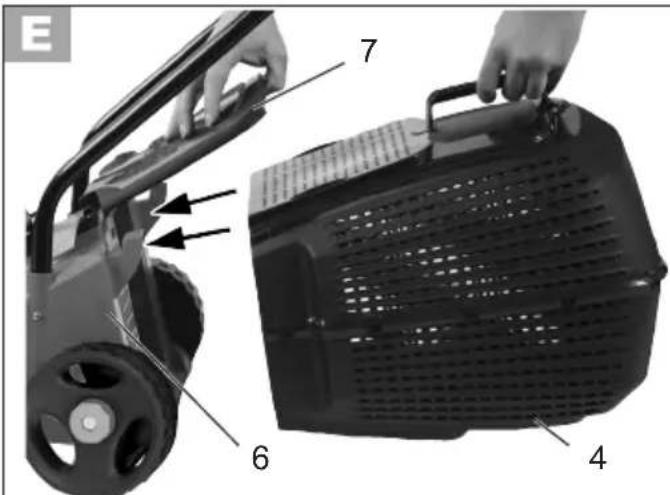

Çimen toplama sepetini takmak/çıkartmak

1. Çimen toplama sepetini (4) oturtmak için çarpmaya karşı koruyucuyu (7) kaldırınız ve çimen toplama sepetini (4) takınız. Çarpmaya karşı koruyucuyu (7) çimen toplama sepetine (4) katlayınız. Çarpmaya karşı koruyucu çimen toplama sepetini (4) doğru pozisyonda tutmaktadır.

2. Çimen toplama sepetini çıkartmak (4) için çarpmaya karşı koruyucuyu (7) kaldırınız ve çimen toplama sepetini (4) çıkartınız. Çarpmaya karşı koruyucuyu (7) çimen biçme makinesinin gövdesine (6) geri katlayınız.

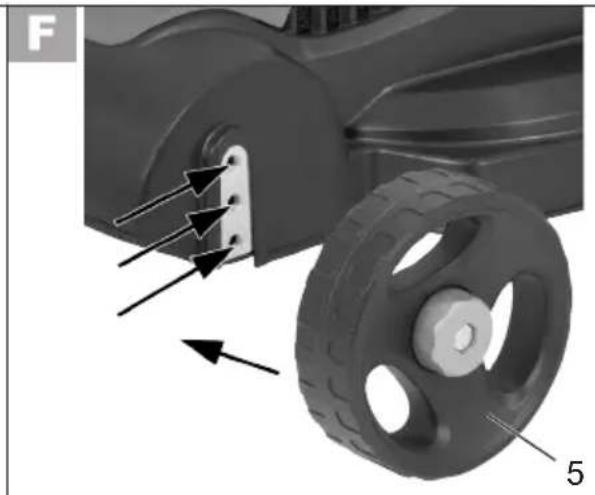

Kesme yüksekliğini ayarlamak

Cihazı kapatınız ve elektrik fisi- ni çekiniz ve bıçakların durmasını bekleyiniz. Şahısların zarar görme tehlikesi bulunmaktadır.

TR

Çimen biçme makinesi, tekerleklerin poz-siyonları değiştirilerek aşağıda belirtilen kesme yüksekliklerinde ayarlanabilir:

60 mm - büyük kesme yüksekliğie
45 mm - orta kesme yüksekliği
30 mm - düşük kesme yüksekliği

1. Tekerlekleri (5) vidalayarak sökünüz.

2. Tekerlekleri (5) tekrar arzu edilen pozisyona sıkıca vidalayınız. Bütün tekerleklerin aynı yükseklikte ayarlanmış olması gerekmektedir.

Süs çimlerinde kesme yüksekliği yakla- şık 30 - 45 mm, ve kullanılan çimlerde ise yaklaşık 45 - 60 mm dir.

Sezonun ilk kesimi için büyük bir kesme yüksekliği seçilmelidir.

Gürültüye karşı koruma ve yerel kaidelere dikkat ediniz.

Çalıştırmak ve kapatmak

1. Uzatma kablosunun fişini kulp-taki (1) prize (9) takınız.

2. Gerginliği boşaltmak için uzat- ma kablosunun sonundan bir kurdele yapınız ve bunu gergin- liği azaltıcıya (11) asınız. Şekil ile karşılaştırınız H.

3. Cihazı elektrik gerilimine bağlayınız.

4. Çalıştırmadan önce cihazın eş- yalar ile temas etmemesine dik- kat ediniz.
5. Çalıştırmak için el kulpundaki ki-litsiz açma düğmesine (10) basınız ve aynı zamanda start/başlatma kolunu (12) basılı tu-

tunuz. Kilitsiz açma düğmesini (10) bırakınız.

1. Kapatmak için start/başlatma kolunu (12) bırakınız.

Cihaz kapatıldıktan sonra bıçaklar birkaç saniye daha dönmeye devam eder. Dönen bıçağa temas etmeyiniz. Şahısların zarar görme tehlikesi bulunmaktadır.

Çimen biçme makinesi ile çalışmak

Düzenli olarak biçmek, çimen bitkisinin daha güçlü gelişmesini teşvik etmektedir ve aynı zamanda yabancı otların ölmesini sağlamaktadır. Bu nedenle her biçme işle- minden sonra çimen daha da sıklaşmak- tadır ve eşit düzeyde zorlanabilir bir çim oluşmaktadır.

İlk kesim yaklaşık Nisan ayında ve 70-80 mm büyüme yüksekliğinde yapılmaktadır. Çimen esas büyüme sezonunda haftada en azından bir defa biçilmektedir.

• Biçme işlemine elektrik prizi yakınında başlayınız ve elektrik prizinden uzaklaşarak çalışınız.
• Uzatma kablosunu daima arkanızda iletiniz ve döndükten sonra biçilmiş ta-rafa geçiriniz.
• Cihazı yürüme hızında mümkün olduğunca düz şeritler şeklinde sürünüz. Aralıksız biçme için şeritlerin daima birkaç santimetre üst üste gelmesi gerekmektedir.
• Kesme yüksekliğini cihazın zorlanmayaçağı şekilde ayarlayınız. Aksi takdirde motor hasar görebilir.
• Bayırlarda daima bayırın enine çalışınız. Geri geri yürüme ve cihazı çekme işlemlerinde özellikle dikkatli olunuz.
• Her kullanımdan sonra cihazı, Temiz-

leme/Bakım/Depolama' bölümünde açıklandığı gibi temizleyiniz.

Çalışmadan sonra ve taşımak için cihazı kapatınız, elektrik fi- şini çekiniz ve biçakların durma- sını bekleyiniz. Şahısların zarar görme tehlikesi bulunmaktadır.

Temizleme/Bakım/Depolama

alimatta açıklanmayan çalış- maları, bizim tarafından yetkilen- dirilmiş bir müşteri servisi yerinde yaptırınız. Sadece orjinal parçalar kullanınız.

Bıçak ile uğraşırken eldiven giyiniz. Bütün bakım ve temizleme çalışmalarından önce cihazı kapatınız, elektrik fisini çekiniz ve bıçakların durmasını bekleyiniz. Şahısların zarar görme tehlikesi bulunmaktadır.

Genel temizlik ve bakım çalışmaları

Çimen biçme makinesine su püskürtmeyiniz. Elektrik çarpma tehlikesi bulunmaktadır.

• Cihazı daima temiz tutunuz. Temizlemek için bir fırça veya bir bez kullanınız, fakat temizlik deterjanı veya solven kullanmayınız.
• Biçme işleminden sonra yapışmış olan bitki artırlarını bir tahta veya plastik parçası ile tekerleklerden, havalandırma deliklerinden, fırlatma deliğinden ve bıçak bölgesinden gideriniz. Sert veya sivri cisimler kullanmayınız, bunlar cihaza hasar verebilirler.

• Zaman zaman tekerlekleri yağlayınız.

• Her kullanımdan önce çimen biçme makinesinin gevşek, aşınmış veya hasarlı parçalar gibi belli noksanlıkları olup olmadığını kontrol ediniz. Bütün somunların, pimlerin ve vidaların sıkı oturmasını kontrol ediniz.

• Kapakların ve koruyucu donanımların hasarları olup olmadığını ve düzgün oturmuş olmalarını kontrol ediniz. Gerekirse bunları değiştiriniz.

Bıçakları değiştirmek

Eğer bıçak körlenmişse, o zaman bunu uzman bir atölyede biletebilirsiniz. Eğer bıçak hasarlı ise veya bir dengesizlik izleniyorsa, o zaman değiştirilmek zorundadır.

1. Cihazı çeviriniz.

2. Sağlam eldiven kullanınız ve bıçağı (18) sıkıca tutunuz. Bıçak vidasını (17) saat ibresinin ters istikametinde bir somun anah-tarı yardımı ile motor milinden (19) döndürünüz.

3. Yeni bıçağı (18) ters sıralamaya göre tekrar monte ediniz. Bıçağın (18) pozisyonunun doğru olmasına ve bıçak vidasının (17) sıkı sıkılmasına dikkat ediniz.

Depolama

- Cihazı kuru ve çocukların erişemeyeceği yerde muhafaza ediniz. Kelebek somunu (2) sökünüz ve cihazın daha az yer işgal etmesi için kulpu (1) katlayınız. Bu esnada kabloların sıkışmaması gerekmektedir.

• Cihazı kapalı odaya bırakmadan önce motoru soğumaya bırakınız.
• Nem oluşabileceğinden, cihazı naylon torbalar ile sarmayınız.

TR

Cihazımızın uygun olmayan tamirlerinden veya orjinal parçaların kullanılmamasından veya amacına aykırı kullanımdan kaynaklanan hasarlardan sorumlu değiliz.

İmha edilmesi ve çevre koruması

Doğayı korumak için alet, teçhizat ve paketleme malzemelerinin tekrar kullanılmasını sağlayınız.

Makineler ev çöpüne atılmaz.

• Cihazı bir değerlendirme yerine iade ediniz. Kullanılan plastik ve metal parçalar cinslerine göre ayrılabilir ve bu şekilde de tekrar değerlendirmeye ile-tilebilir. Bununla ilgili olarak servis merkezimize sorabilirsiniz.
• Kesilmiş çimenleri çöp bidonuna atmayınız, tam aksine bunları gübrelemeye iletebilirsiniz veya saman örtüsü olarak çalışmalar ve ağaçlara dağıtabilirsiniz.

Göndermiş olduğunuz bozuk aletlerin imhasını ücretsiz olarak gerçekleştirmekteyiz.

Garanti

Bu cihaz için 24 aylık bir garanti vermekteyiz. Bu alet sanayi dalında kullanmak için uygun değildir.

Sanayi dalında kullanılması durumunda garanti kalkar.

Doğal aşınmaya, zorlama veya uygun olmayan kullanıma dayalı olan hasarlar garanti kapsamından hariç tutulmaktadır. Belli bazı yapı parçaları normal aşınmaya girmektedir ve garanti kaspamından hariç tutulmaktadır. Buna özellikle dahil olan: Bıçaklar.

Garanti verilmesi için ayrıca koşullar, işletme kılavuzunda temizlik ve bakım ile ilgi-

li verilen bilgilere uyulmuş olmasıdır. Malzeme veya üretici hatalarından kaynaklanan hasarlar, ücretsiz olarak yerine yedek bir teslimat yapılarak veya tamir suretiyle giderilmektedirler. Ancak cihazın parçalanmamış olarak ve satın alma ve garanti belgesiyle birlikte satıcısına geri verilmesi şarttır.

Tamir servisi

Garanti kapsamında olmayan tamirleri, ücret karşılığında servis merkezimize yaptırabilirsiniz. Servis merkezimiz size memnuniyetle bir keşif bedeli hazırlayabilir. Sadece yeteri kadar ambalajlanmış ve ulaşım bedeli ödenmiş olarak gönderilen cihazları işleme tabi tutabiliriz.

Dikkat: Lütfen şikayet veya servis konusu cihazınızı temizlenmiş ve arızayla ilgili bilgiyi ekleyerek servis adresimize gönderiniz.

Ulaşım bedeli ödenmemiş - büyük eşya, acil posta veya başka bir özel gönderi olarak - gönderilen cihazlar kabul edilmez.

Göndermiş olduğunuz bozuk aletlerin imhasını ücretsiz olarak gerçekleştirmekteyiz.

Yedek parçalar

Sonradan yedek parçalar almak için belirtilen servis adresini veya faks numarasını kullanınız.

Çimen toplama sepet....72500211

Teknik veriler

Elektrikli Çim biçme makinesi

ERM 1231 G

Motorun akım gücü ......1200 W

Nominal gerilim ..... 220-240 V\~, 50/60 Hz

Rölanti adedi devri ....3350 min ^1

Bıçak genişliği.... 310 mm

Kesme yüksekliği ...... 30 / 45 / 60 mm

Koruma türü ....☐ II

Koruma tarzi IP 24

Ağırlığı 7,7 kg

Çimen toplama sepetinin hacmi .....27 I

Ses basıncı seviyesi

(L_pA) 84 dB(A); K_pA = 3 dB

Ses gücü seviyesi

(Ölçülen)

(L_WA) 93 dB(A); K_WA = 3 dB

Ses gücü seviyesi

(Garanti) 96 dB(A)

Gürültü ve titreşim değerleri uygunluk beyanında belirtilen standartlara ve hükümlere uygun olarak tespit edilmişlerdir.

Gelişmelerin devamı sırasında teknik ve görsel değişiklikler önceden belirtilmeksi-zin yapılabilir. Bu yüzden bu kullanma kılavuzunda belirtilen bütün ebatlar, uyarı-lar ve bilgiler için garanti verilmez. Bundan dolayı bu kullanma kılavuzuna dayanıla-rak hukuki haklar ileri sürülemez.

Hata araması

Problem Mümkün sebep	Hatanın giderilmesi
Cihaz çalışmıyor	Elektrik gerilimi noksan	Elektrik fişini, kabloyu, hattı, prizi kontrol ediniz ve gere-kirse elektrik uzmanı tarafından tamir ettiriniz
	Açma / kapatma şalteri bo-zuk	Müşteri hizmeti tarafından tamirKontak kömürü aşınmış
	Motor bozuk
	Çimen çok uzun	Daha fazla kesme yüksekliği ayarlayınız. Kol sapına bastırarak ön tekerlekleri hafif kaldırınız.
Motor arasıra tekliyor	Yabancı madde tarafından bloke	Yabancı maddeyi çıkartınız.
Çalışma sonucu memnun edici değil veya motor zor çalışıyor	Kesme yüksekliği çok alçak	Daha büyük kesme yüksek-liği ayarlayınız.
	Bıçak körleşmiş	Bıçakları biletiniz veya de-ğiştiriniz.
	Bıçak sahası tıkalı Cihazı temizleyiniz.	Bıçak tanlış monte edilmiş Bıçağı düzgün monte ediniz.
	Bıçak yanlış monte edilmiş Bıçağı düzgün monte ediniz.
Bıçak dönmüyor	Bıçak çimenden dolayı blo-ke olmuş	Çimeni çıkartınız.
	Bıçak vidası gevşek Bıçak vidasını sıkınız.
Normal olmayan sesler, takırdılar veya titreşimler	Bıçak vidası gevşek Bıçak vidasını sıkınız.
	Bıçak hasarlı Bıçağı değiştiriniz.

Turinys

Pristatomas komplektas ....117

Paskirtis....117

Saugos nurodymai ....117
