ERM 1231 G - Rasenmäher Grizzly - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Rasenmäher
Marke	Grizzly
Modell	ERM 1231 G
Leistungsaufnahme	1200 W
Netzspannung	220-240 V ~ 50/60 Hz
Leerlaufdrehzahl	3350 U/min
Schnittbreite	310 mm
Einstellbare Schnitthöhen	30 / 45 / 60 mm (3 Positionen)
Gewicht	7,7 kg
Fassungsvermögen des Fangkorbs	27 L
Schalldruckpegel (LpA)	84 dB(A), K = 3 dB
Garantierter Schallleistungspegel (LwA)	96 dB(A)
Vibration (a_n)	1,3 m/s²
Schutzklasse	II
Schutzart	IP24
Sicherheitseinrichtungen	Entriegelungsknopf, Starthebel, Steinschutz
Maximale Verlängerungskabellänge	75 m
Querschnitt des Verlängerungskabels	2,5 mm²
Garantie	24 Monate

Häufig gestellte Fragen - ERM 1231 G Grizzly

Wie starte ich den Rasenmäher Grizzly ERM 1231 G ?

Zum Starten schließen Sie zuerst das Verlängerungskabel an die Steckdose am Griff an, bilden Sie dann eine Schlaufe im Kabel und hängen Sie diese in die Zugentlastung ein. Schließen Sie das Gerät an das Stromnetz an. Drücken Sie den Entriegelungsknopf (10) und halten Sie den Starthebel (12) gedrückt. Lassen Sie den Entriegelungsknopf los, damit sich das Messer dreht.

Wie stelle ich die Schnitthöhe ein?

Schalten Sie das Gerät aus, ziehen Sie den Stecker und warten Sie, bis das Messer vollständig zum Stillstand gekommen ist. Lösen Sie die Räder (5) und schrauben Sie sie in die gewünschte Position unter den drei verfügbaren Höhen: 30 mm (niedrig), 45 mm (mittel) oder 60 mm (hoch). Alle Räder müssen auf die gleiche Höhe eingestellt werden.

Wie reinige ich den Rasenmäher?

Reinigen Sie das Gerät nach jedem Gebrauch mit einer Bürste oder einem Tuch. Verwenden Sie niemals Wasser oder Lösungsmittel. Entfernen Sie Grasreste um das Messer, die Auswurföffnung und die Räder mit einem Holz- oder Kunststoffspatel. Schmieren Sie die Räder gelegentlich.

Wann und wie wechsle ich das Messer?

Wechseln Sie das Messer, wenn es beschädigt oder unwuchtig ist. Ziehen Sie dazu Handschuhe an, drehen Sie das Gerät um, halten Sie das Messer (18) fest und drehen Sie die Schraube (17) mit einem Schlüssel gegen den Uhrzeigersinn heraus. Montieren Sie ein neues Messer in umgekehrter Reihenfolge und ziehen Sie die Schraube fest.

Welche wichtigen Sicherheitshinweise gibt es?

Lesen Sie vor der Benutzung stets die Bedienungsanleitung. Mähen Sie nicht bei Regen oder auf nassem Gras. Tragen Sie festes Schuhwerk und lange Hosen. Halten Sie Kinder und Tiere fern. Nach dem Ausschalten dreht sich das Messer noch einige Sekunden weiter – warten Sie den vollständigen Stillstand ab, bevor Sie Eingriffe vornehmen.

Wie lagere ich den Rasenmäher im Winter?

Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern. Lösen Sie die Flügelmuttern, um den Bügelgriff einzuklappen und Platz zu sparen. Lassen Sie den Motor abkühlen, bevor Sie ihn einlagern. Wickeln Sie es nicht in eine Nylontüte, um Feuchtigkeitsbildung zu vermeiden.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie die Netzspannung (Steckdose, Kabel). Überprüfen Sie, ob der Schalter defekt ist. Wenn das Gras zu hoch ist, stellen Sie die Schnitthöhe höher ein oder heben Sie die Vorderräder an, indem Sie auf die Stange drücken. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie lang darf das Verlängerungskabel maximal sein?

Die maximale Länge des Verlängerungskabels beträgt 75 m. Verwenden Sie nur Kabel des Typs H05VV-F oder H05RN-F mit einem Querschnitt von mindestens 2,5 mm². Wickeln Sie das Kabel vor Gebrauch immer vollständig ab.

Wie wird der Fangkorb angebracht und abgenommen?

Zum Anbringen des Fangkorbs (4) heben Sie den Steinschutz (7) an und hängen den Korb ein, dann klappen Sie den Schutz über den Korb. Zum Abnehmen heben Sie den Schutz an, hängen den Korb aus und klappen den Schutz über das Gehäuse. Mähen Sie niemals ohne Fangkorb oder Steinschutz.

Was sind die Ursachen für ungewöhnliche Vibrationen?

Vibrationen oder Klappergeräusche können durch eine gelöste Messerschraube oder ein beschädigtes Messer verursacht werden. Stoppen Sie sofort das Gerät, ziehen Sie den Stecker, überprüfen Sie das Messer und ziehen Sie die Schraube fest oder ersetzen Sie das Messer bei Bedarf.

BEDIENUNGSANLEITUNG ERM 1231 G Grizzly

Originalbetriebsanleitung

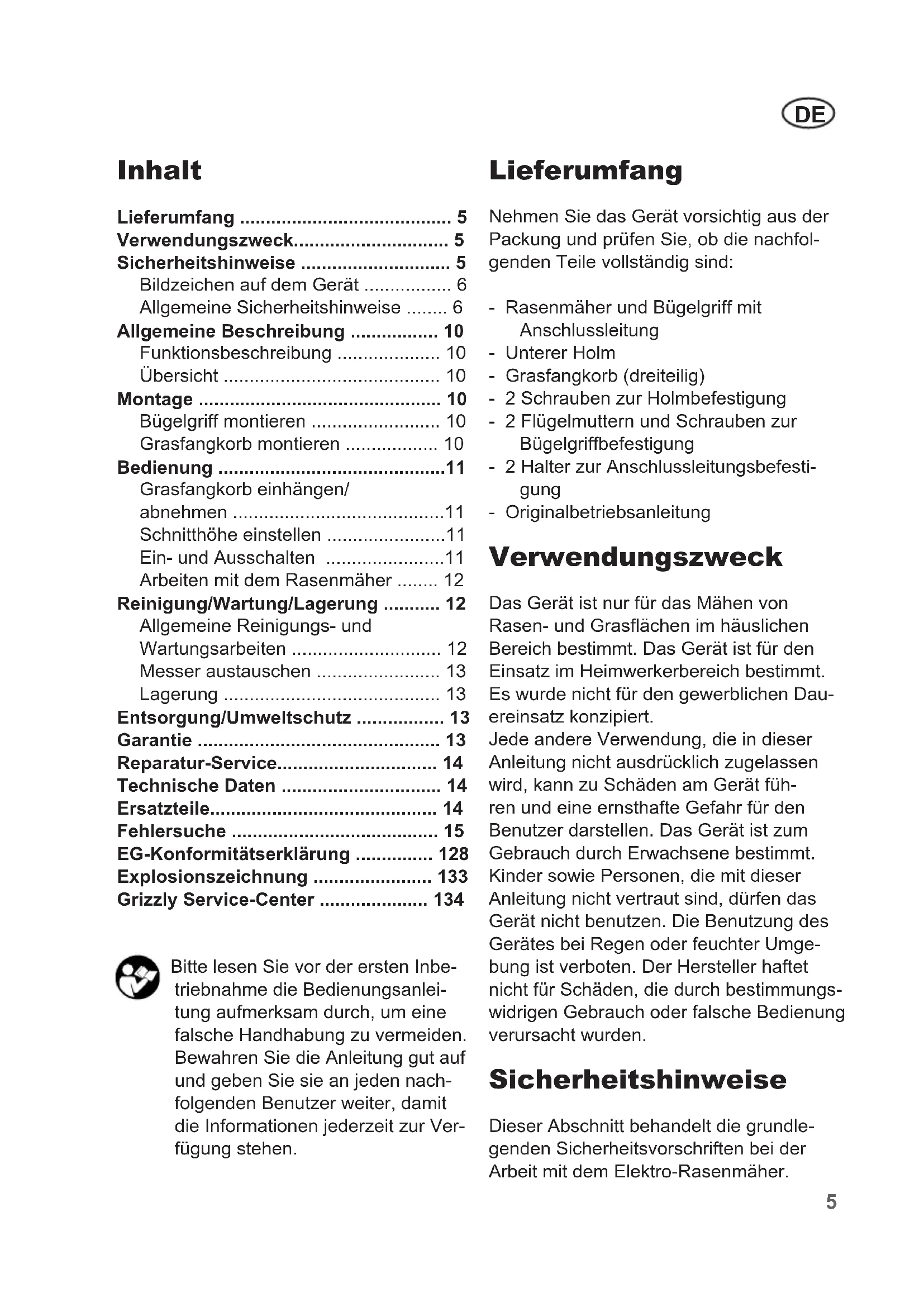

Verwendungszweck...... 5

Sicherheitshinweise 5

Bildzeichen auf dem Gerät 6

Allgemeine Sicherheitshinweise ..... 6

Allgemeine Beschreibung .... 10

Funktionsbeschreibung 10

Übersicht 10

Montage 10

Bügelgriff montieren 10

Grasfangkorb montieren 10

Bedienung ......11

Grasfangkorb einhängen/

abnehmen 11

Schnitthöhe einstellen ....11

Ein- und Ausschalten ....11

Arbeiten mit dem Rasenmäher ..... 12

Reinigung/Wartung/Lagerung ...... 12

Allgemeine Reinigungs- und

Wartungsarbeiten 12

Messer austauschen 13

Lagerung 13

Entsorgung/Umweltschutz 13

Garantie 13

Reparatur-Service.... 14

Technische Daten 14

Ersatzteile.... 14

Fehlersuche 15

EG-Konformitätserklärung 128

Explosionszeichnung 133

Bitte lesen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

- Rasenmäher und Bügelgriff mit Anschlussleitung

- Unterer Holm

- Grasfangkorb (dreiteilig)

- 2 Schrauben zur Holmbefestigung

- 2 Flügelmuttern und Schrauben zur Bügelgriffbefestigung

- 2 Halter zur Anschlussleitungsbefestigung

- Originalbetriebsanleitung

Verwendungszweck

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmäher.

Bildzeichen auf dem Gerät

ung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile. ehende Personen von dem Mäher fern halten.

Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten. Verletzungsgefahr! ausschalten und Netz-

stecker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netz- kabel.

Netzkabel von dem Gerät und dem Schneidmesser fernhalten!

ng! auf des Rasenmähermessers.

Angabe des Schallleistungspegels L_wa in dB.

Schutzklasse II

Elektrogeräte gehören nicht in den Hausmüll.

Schnittkreis

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu be- nutzen ist.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder

andere Fremdkörper, die erfasst und weggeschleudert werden können.

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutz-einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
• Vor dem Gebrauch sind immer Anschlussleitung und Verlängerungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden.

Berühren Sie die Leitung nicht, bevor sie getrennt ist. Benutzen Sie die Maschine nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.
• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.
• Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.

DE

• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen.

Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.
• Halten Sie die Grasauswurffönnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicher-

heitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Regler-einstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Niemals das Gerät aufheben oder wegtragen, wenn der Motor läuft.

• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
• wenn das Netzkabel beschädigt oder verheddert ist,
• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,
• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
• sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
• suchen Sie den Mäher nach eventuellen Beschädigungen ab.

- führen Sie die erforderlichen Reparaturen beschädigter Teile durch

- Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähern darf sich nie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.
• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
• Überprüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Verlängerungskabel der Bauart H05VV-F oder H05RN-F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Verlängerungskabel muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Verwenden Sie für die Anbringung des Verlängerungskabel die dafür vorgesehene Kabelaufhängung.
• Halten Sie das Verlängerungskabel beim Arbeiten von dem Schneidwerkzeug fern. Die Schneidmesser können das Verlängerungskabel beschädigen und zum Berühren spannungsführender Teile führen. Führen Sie das Verlängerungskabel grundsätzlich hinter der Bedienungsperson.
• Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn das Verlängerungskabel beschädigt ist. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den

DE

Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Verbinden Sie kein beschädigtes Verlängerungskabel mit dem Stromnetz. Berühren Sie kein beschädigtes Verlängerungskabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Verlängerungskabel kann zum Berühren spannungsführender Teile führen.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehäuse, einem Sicherheits-schalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 3-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2 - 3.

Übersicht

A

1 Bügelgriff

Flügelmuttern

3 Unterer Holm
4 Grasfangkorb
5 Räder
6 Rasenmähergehäuse
7 Prallschutz
8 Kabelhalter
9 Gerätestecker für Verlänge-

rungskabel

10 Entriegelungsknopf
11 Kabel-Zugentlastung
12 Starthebel

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

B

1. Setzen Sie die unteren Holme (3) in die Aufnahme des Rasenmähergehäuses (6) ein.

2. Befestigen Sie den unteren Holm (3) mit den beiliegenden Schrauben (13).

3.

Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben (14) und den Flügelmuttern (2) am unteren Holm (3). s sind zwei Positionen möglich.

1. Klipsen Sie die Kabelhalter (8) am Holm (3) ein und fixieren Sie damit das Kabel.

i

Wenn Sie die beiden Flügelmuttern lösen, können Sie den Bügelgriff zur Aufbewahrung des Gerätes nach unten klappen. Darauf achten, dass das Netzkabel nicht eingeklemmt ist.

Grasfangkorb montieren

D

1. Stecken Sie beide Teile des Grasfangkorbs (16) zusammen.

2. Stecken Sie den Handgriff (15) in eine der beiden Teile des Grasfangkorbes (16).

Mit dem Rasenmäher darf nicht ohne Prallschutz oder Grasfang-korb gearbeitet werden. Es besteht Verletzungsgefahr.

Bedienung

Grasfangkorb einhängen/abnehmen

1. Zum Einhängen des Grasfangkorbes (4) heben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) ein. Klappen Sie den Prallschutz (7) auf den Grasfangkorb (4). Er hält den Grasfangkorb (4) an richtiger Position.

2. Zum Abnehmen des Grasfang-korbes (4) heben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Rasenmähergehäuse (6) zurück.

Schnitthöhe einstellen

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Der Rasenmäher kann durch Positionsänderung der Räder auf folgende Schnitthöhen eingestellt werden:

60 mm - große Schnitthöhe

45 mm - mittlere Schnitthöhe

30 mm - geringe Schnitthöhe

1. Schrauben Sie die Räder (5) ab.

2. Schrauben Sie die Räder (5)

wieder in der gewünschten Position fest. Alle Räder müssen auf die gleiche Höhe eingestellt sein.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 45 - 60 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels in den Gerätestecker (9) am Bügelgriff (1).

2. Zur Zugentlastung formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Zugentlastung (11) ein. Vergleichen Sie mit der Abbildung H.

3. Schließen Sie das Gerät an die Netzspannung an.

4. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einschalten drücken Sie den Entriegelungsknopf (10) am Handgriff und halten gleichzeitig den Starthebel (12) gedrückt. Lassen Sie den Entriegelungsknopf (10) los.

6. Zum Ausschalten lassen Sie den Starthebel (12) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es

besteht die Gefahr von Personenschäden.

Arbeiten mit dem Rasenmäher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.
• Führen Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.
• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/ Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und

Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe und halten Sie das Messer (18) fest. Drehen Sie die Messerschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel (19).

3. Bauen Sie das neue Messer (18) in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (18) richtig positioniert ist und die Messerschraube (17) fest angezogen ist.

Lagerung

- Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Die Entsorgung Ihrer defekten eingesen-Kindern auf. Lösen Sie die Flügel- deten Geräte führen wir kostenlos durch.

muttern (2) und klappen Sie den Bügelgriff (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen dabei nicht eingeklemmt werden.

- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

- Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden könnte.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß

und sind von der Garantie ausgeschlosses Schutzart IP 24

Insbesondere zählen hierzu: Messer.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.

Gewicht....7,7 kg

Volumen Grasfangkorb .....27 l

Schalldruckpegel

(LpA) 84 dB(A); KpA = 3 dB

Schallleistungspegel

(gemessen)

Schallleistungspegel

(garantiert) 96 dB(A)

Vibration am Handgriff

(an) 1,3 m/s ^4

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung
  von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

- Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange- nommen.

• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Rasenmäher......ERM 1231 G

Aufnahmeleistung des Motors .....1200 W

Netzspannung ..... 220-240V\~, 50/60 Hz

Leerlaufdrehzahl ....3350 min ^1

Messerbreite 310 mm

Schnitthöhe.... 30 / 45 / 60 mm

Schutzklasse ...... ☐

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Ersatzmesser 13700206

Grasfangkorb 72500211

Fehlersuche

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch Kunden-dienst
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthöhe ein-stellen. Durch Drücken des Griffholms die Vorderräder leicht anheben.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe ein-stellen
	Messer stumpf	Messer schleifen lassen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blockiert	Gras entfernen
	Messerschraube locker Messerschraube festziehen
Abnorme Geräusche, Klappern oder Vibratio-nen	Messerschraube locker Messerschraube festziehen
	Messer beschädigt Messer austauschen

Table des matières

Technische gegevens 37

Beschermingsklasse II

Grizzly Gartengeräte

GmbH & CO KG

Kunden-Service

Georgenhäuser Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.grizzly.biz

Alfacomer-Equipamentos Agrícolas e Industriais, Lda.
