| Producttype | Elektrische grasmaaier |
| Merk | Grizzly |
| Model | ERM 1231 G |
| Opgenomen vermogen | 1200 W |
| Netspanning | 220-240 V ~ 50/60 Hz |
| Toerental onbelast | 3350 t/min |
| Snedebreedte | 310 mm |
| Instelbare maaihoogtes | 30 / 45 / 60 mm (3 standen) |
| Gewicht | 7,7 kg |
| Capaciteit opvangzak | 27 L |
| Geluidsdrukniveau (LpA) | 84 dB(A), K = 3 dB |
| Gegarandeerd geluidsvermogensniveau (LwA) | 96 dB(A) |
| Trilling (a_n) | 1,3 m/s² |
| Beschermingsklasse | II |
| Type bescherming | IP24 |
| Veiligheidsinrichtingen | Ontgrendelknop, starthendel, stootbescherming |
| Maximale lengte verlengkabel | 75 m |
| Doorsnede verlengkabel | 2,5 mm² |
| Garantie | 24 maanden |
Veelgestelde vragen - ERM 1231 G Grizzly
Gebruikersvragen over ERM 1231 G Grizzly
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding ERM 1231 G - Grizzly en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ERM 1231 G van het merk Grizzly.

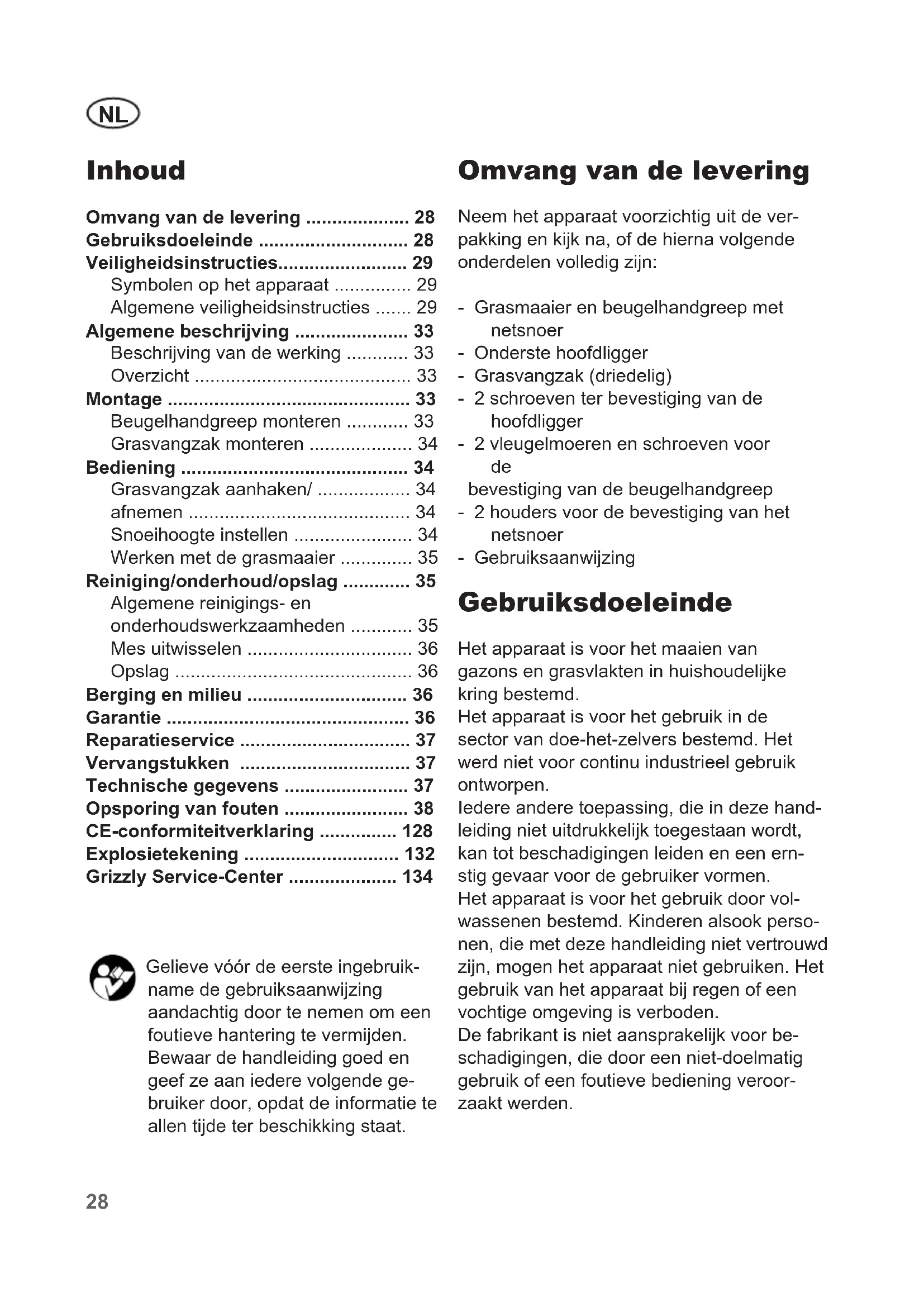

GEBRUIKSAANWIJZING ERM 1231 G Grizzly
Vertaling van de originele gebruiksaanwijzing
Omvang van de levering 28
Gebruiksdoeleinde 28
Veiligheidsinstructies.... 29
Symbolen op het apparaat 29
Algemene veiligheidsinstructies ..... 29
Algemene beschrijving 33
Beschrijving van de werking 33
Overzicht 33
Montage 33
Beugelhandgreep monteren 33
Grasvangzak monteren 34
Bediening 34
Grasvangzak aanhaken/ 34
afnemen 34
Snoeihoogte instellen 34
Werken met de grasmaaier 35
Reiniging/onderhoud/opslag 35
Algemene reinigings- en onderhoudswerkzaamheden .... 35
Mes uitwisselen 36
Opslag 36
Berging en milieu 36
Garantie 36
Reparatieservice 37
Vervangstukken 37
Opsporing van fouten 38
CE-conformiteitverklaring 128
Explosietekening 132
Gelieve vóór de eerste ingebruikname de gebruiksaanwijzing aandachtig door te nemen om een foutieve hantering te vermijden. Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatie te allen tijde ter beschikking staat.
Omvang van de levering
Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig zijn:
- Grasmaaier en beugelhandgreep met netsnoer
- Onderste hoofdigger
- Grasvangzak (driedelig)
- 2 schroeven ter bevestiging van de hoofdigger
- 2 vleugelmoeren en schroeven voor de
bevestiging van de beugelhandgreep
- 2 houders voor de bevestiging van het netsnoer
- Gebruiksaanwijzing
Gebruiksdoeleinde
Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijke kring bestemd.
Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Het werd niet voor continu industrieel gebruik ontworpen.
ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen leiden en een ernstig gevaar voor de gebruiker vormen.
Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. Het gebruik van het apparaat bij regen of een vochtige omgeving is verboden.
De fabrikant is niet aansprakelijk voor beschadigingen, die door een niet-doelmatig gebruik of een foutieve bediening veroorzaakt werden.
Veiligheidsinstructies
Deze paragraaf behandelt de fundamen- tele veiligheidsinstructies bij het werk met de elektrische grasmaaier.
Symbolen op het apparaat
Opgelet!
Neem de gebruiksaanwijzing aan- dachtig door.
Elektrische apparaten horen niet thuis bij huisvuil.
Snijdcirkel
Algemene veiligheidsinstructies
Stel het apparaat niet aan de voch-Stel het ap tigheid bloot. Werk niet bij regen en snoei geen nat gras.
Dit apparaat kan bij een on-Dit apparaat ka oordeelkundig gebruik ernstige verwondingen veroorzaken. Om lichamelijke letsels en materiële
Gevaar voor verwondingen door weggeslingerde onderdelen.
landers op een veilige af- stand tot de maaier houden.
opradertietvaamijdervohest u de onvoorwaardelijk volgende veilig- heidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningsonderdelen vertrouwd.
Opgepast – scherpe snoeimes-Op sen! Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!
Motor uitschakelen en netstek- ker uittrekken vóór instellings- of reinigingswerkzaamheden of als het netsnoer vastgeraakt of be- schadigd is.
Voorbereiding:
- Dit apparaat is er niet voor bestemd, door personen (kinderen inbegrepen)
stme deeprek tenfysiekes-zintuiglijke of geestelijke capaciteiten of bij ontsten- tenis van ervaring en/of bij gebrek aan kennis gebruikt te worden, tenzij ze onder het toezicht van een voor hun veiligheid instaande persoon staan of van deze persoon aanwijzingen krij- gen, hoe het apparaat te gebruiken is.
- Geef nooit toestemming aan kinderen of andere personen, die de gebruiks-
Gevaar door beschadigd net-Gevaar doon besijzadigd etetennen, het apparaat snoer. te gebruiken. Lokale bepalingen
Netsnoer op een veilige afstand tot het apparaat en van het snoeimes houden!
kunnen de minimumleeftijd van de persoon, die het apparaat bedient, vastleggen.
Opgelet!
op van het mes van de gras-Naloop van maaier.
- Maak nooit gebruik van het apparaat terwijl andere mensen, in het bijzon-an hetermische degrasisdieren in de buurt zijn.
- Op kinderen moet er toezicht uitgeoefend worden om te vrijwaren dat ze niet met het apparaat spelen.
Vermelding van het geluidsniveau L_wa in dB.
NL
- De operator of gebruiker is enkel voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.
- Controleer het terrein, waarop het apparaat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd kunnen worden.
- Draag geschikte werkkledij zoals vast schoeisel met slijpvrije zool en een robuuste, lange broek. Gebruik het apparaat niet als u blootsvoets stapt of open sandalen draagt. Vermijd het dragen van loszittende kledij of kledij met hangende touwtjes of riemen.
- Voer telkens vóór gebruik een visuele controle van het apparaat door. Gebruik het apparaat niet als beschermingsinrichtingen (bijvoorbeeld stootbescherming of grasvangzak), onderdelen van de snoei-inrichting of bouten ontbreken, versleten of beschadigd zijn. Ter preventie van een onbalans mogen beschadigde werktuigen en bouten slechts per set uitgewisseld worden.
- Wees voorzichtig bij apparaten met meerdere snoeiwerktuigen, omdat de beweging van een mes tot een rotatie van de overige messen kan leiden.
- Gebruik enkel reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddellijke verlies van de garantieclaim.
- Vóór het gebruik dienen altijd netsnoer en verlengsnoer op beschadigings- of slijtageverschijnselen onderzocht te worden. Indien het snoer tijdens het gebruik beschadigd wordt,
moet het onmiddellijk van het stroom- net verbroken worden.
Raak het snoer niet aan voordat het verbroken is. Gebruik de machine niet wanneer het snoer versleten of beschadigd is.
Werken met het apparaat:
Breng voeten en handen bij het werken niet in de nabijheid van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!
Neem de bescherming tegen la-Neem de bes waaihinder en lokale voorschriften in acht. Het gebruik van het ap- paraat kan op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaalde tijdstippen van de dag (middagpauzes, nachtrust) of in bijzondere gebieden (bijvoorbeeld kuuroorden, klinieken etc.) beperkt of verboden zijn.
- Schakel de motor volgens instructies in en slechts dan, wanneer uw voeten zich op een veilige afstand tot de snoeiwerktuigen bevinden.
- Gebruik het apparaat niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.
- Werk niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las altijd tijdig een werkpauze in. Ga met verstand aan het werk.
- Let bij het werken op een veilige stand, in het bijzonder op hellingen. Werk altijd dwars op de helling, nooit op- of neerwaarts. Wees uiterst voor-
zichtig wanneer u de rijdrichting op de helling wijzigt. Werk niet op overdreven steile hellingen.
- Bedien het apparaat slechts stapvoets. Wees uiterst voorzichtig wanneer u het apparaat omkeert, het naar u toe trekt of achteruit stapt.
- Schakel het apparaat voorzichtig in overeenstemming met de in deze handleiding vermelde instructies in. Let op voldoende afstand tot de voeten tot roterende messen.
- Kantel het apparaat niet bij het starten, behalve als dit bij het starten op hoog gras noodzakelijk is. In dit geval kantelt u het apparaat door zodanig op de hoofdligger van de handgreep te duwen, dat de voorwielen van het apparaat gemakkelijk opgetild worden. Controleer altijd dat beide handen zich in de werkstand bevin-den voordat het apparaat weer op de grond neergezet wordt.
- Werk nooit zonder grasvangzak of stootbescherming. Houd u altijd op een veilige afstand tot de uitwerpopening.
- Start de motor niet wanneer u vóór de uitwerpschacht staat.
Opgelet: gevaar! Mes loopt na. Er bestaat gevaar voor verwondingen.
- Het apparaat mag niet opgetild of getransporteerd worden zolang de motor draait. Schakel het apparaat uit als het voor het transport gekanteld moet worden als andere oppervlakten dan gazons overgestoken moeten worden en wanneer het apparaat naar en weg van de te maaien oppervlakten gebracht wordt.
• Houd de grasuitwerpopening steeds
netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparaat.
- Laat het apparaat nooit zonder toezicht op het werkterrein achter.
- Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met beschadigde beschermingsinrichtingen, afschermingen of ontbrekende veiligheidsmechanismen, zoals richtingwijzigende of grasvanginrichtingen.
- Overbelast uw apparaat niet. Werk uitsluitend in het aangegeven vermogensgebied en wijzig de regelaarin-stellingen aan de motor niet. Gebruik geen machines meteen laag prestatievermogen voor zware werken. Gebruik uw apparaat niet voor doeleinden, waarvoor het niet bestemd is.
- Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen. Bij veronachtzaming bestaat er brand- of explosiegevaar.
- Nooit het apparaat optillen of wegdragen wanneer de motor draait.
-
Schakel het apparaat uit en trek de netstekker uit:
-
altijd, wanneer u de machine ver- laat,
- voordat u de uitwerpopening reinigt of blokkeringen verhelpt,
- wanneer het apparaat niet gebruikt wordt,
- voordat u het apparaat controleert, reinigt of eraan werkt,
- wanneer het netsnoer beschadigd of verstrikt geraakt is,
- wanneer het apparaat tijdens het werken op een vreemd voorwerp gestoten is of wanneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en laat het eventu-
NL
eel repareren.
- Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn.
- Controleer de maaier op eventuele beschadigingen.
- Voer de noodzakelijke reparaties van beschadigde onderdelen door
- Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cirkelmaaiers mag men nooit vóór de grasuitwerpopening gaan staan.
Onderhoud en opslag:
- Let er bij het onderhoud van het snoeimes op dat zelfs wanneer de spanningsbron uitgeschakeld is de snoeimessen in beweging gebracht kunnen worden.
- Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en dat het apparaat zich in een veilige toestand voor het werk bevindt.
- Tracht niet het apparaat zelf te repare- ren, tenzij u hiervoor opgeleid bent. Al de werkzaamheden, die niet in deze handleiding vermeld worden, mogen uitsluitend door ons gemachtigde klantenserviceafdelingen uitgevoerd worden.
- Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
- Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om beter en veiliger te kunnen werken. Volg de onderhoudsvoorschriften op.
- Draag beschermende handschoenen wanneer u de snoei-inrichting wisselt.
- Controleer de grasvanginrichting regelmatig op slijtage en vervormingen. Vervang omwille van de veiligheid
versleten of beschadigde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw vingers niet tussen de roterende messen en vaststaande onderdelen van de machine gekneld worden.
- Controleer, dat er uitsluitend reserve-snoeiwerktuigen gebruikt worden, die door de fabrikant toegestaan zijn.
Elektrische veiligheid:
- Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
- Sluit het apparaat zo mogelijk enkel op een stopcontact met aardlekschakelaar (differentieelschakelaar) met een uitschakelstroom van niet meer dan 30 mA aan.
- Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld metalen omheiningen, metalen palen).
- Gebruik uitsluitend toegestane ver-lengsnoeren van het type H05VV-F of H05RN-F, die hoogstens 75 m lang en voor het gebruik in de open lucht bestemd zijn. De draaddwarsdoor-snede van het verlengsnoer moet minstens 2,5 mm² bedragen. Rol een kabeltrommel vóór gebruik altijd helemaal af. Controleer het snoer op beschadigingen.
- Gebruik om het verlengsnoer aan te brengen de daarvoor voorziene snoerophanging.
- Houd het verlengsnoer tijdens het werken op een veilige afstand tot het snoeiwerktuig. De snoeimessen kunnen het verlengsnoer beschadigen en tot contact met spanningvoerende onderdelen leiden. Leid het verlengsnoer in principe achter de persoon, die het apparaat bedient.
- Gebruik het verlengsnoer niet om de
stekker uit het stopcontact te trekken. Bescherm het verlengsnoer tegen hitte, olie en scherpe kanten.
- Schakel het apparaat uit en trek het verlengsnoer uit het stopcontact als het verlengsnoer beschadigd is. Als het verlengsnoer beschadigd wordt, moet het door de fabrikant, door zijn klantenserviceafdeling of door een gekwalificeerde persoon vervangen worden om gevaren te vermijden.
- Verbind geen beschadigd verlengsnoer met het stroomnet. Raak geen beschadigd verlengsnoer aan zolang het met het stroomnet verbonden is. Een beschadigd verlengsnoer kan tot contact met spanningvoerende onderdelen leiden.
Algemene beschrijving
Beschrijving van de werking
De elektrische grasmaaier bezit een parallel met het snoeiniveau draaiend snoeiwerktuig. Het is met een krachtige elektrische motor, een robuuste behuizing van kunststof, een veiligheidsschakelaar, een stootbescherming en een grasvangzak uitgerust. Bovendien is het apparaat 3-voudig in de hoogte verstelbaar en heeft het gemakkelijk te bedienen wielen. Gelieve voor de werking van de bedieningsonderdelen de hierna volgende beschrijvingen te raadplegen.
De afbeeldingen voor de bediening en het onderhoud vindt u op de zijde 2 - 3.
Overzicht
1 Beugelhandgreep
Vleugelmoeren
3 Onderste hoofdigger
4 Grasvangzak
5 Wielen
6 Behuizing van de grasmaaier
7 Stootbescherming
8 Snoerhouder
9 Stopcontact voor verlengsnoer
10 Ontgrendelknop
11 Trekontlasting van het snoer
12 Starthefboom
Montage
Trek vóór alle werkzaamheden aan het apparaat de netstekker uit. Er bestaat gevaar voor lichamelijke letsels.
Beugelhandgreep monteren
-
Breng de onderste hoofdigger (3) in de opname van de behuizing (6) van de grasmaaier.
-
Bevestig de hoofdligger (3) met de bijgevoegde schroeven (13).
- Bevestig de beugelhandgreep (1) met de bijgevoegde schroeven (14) en de vleugelmoeren (2) aan de onderste hoofdligger (3).
Er zijn twee posities mogelijk.
- Klik de snoerhouders (8) op de hoofdligger (3) vast en bevestig daarbij het snoer.
Als u de beide vleugelmoeren los-Als u de draait, kunt u de beugelhandgreep naar beneden klappen om het apparaat te bewaren. Let erop dat het netsnoer niet gekneld is.
NL
Grasvangzak monteren
-
Speld de vangzak (16) aan elkaar.
-
Speld de handgreep (15) in het vangzak (16).
Met de grasmaaier mag er niet zonder stootbescherming of grasvangmand gewerkt worden. Er bestaat gevaar voor verwondingen.
Bediening
Grasvangzak aanhaken/afnemen
-
Om de grasvangzak (4) vast te haken, tilt u de stootbescherming (7) op en haakt u de grasvangzak (4) vast. Klap de stootbescherming (7) op de grasvangzak (4). Hij houdt de grasvangzak in de juiste positie.
-
Om de grasvangzak (4) af te nemen, tilt u de stootbescherming (7) op en haakt u de grasvangzak (4) uit. Klap de stootbescherming (7) aan de behuizing van de maaier achteruit.
Snoeihoogte instellen
Schakel het apparaat uit, trek het netsnoer uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.
De grasmaaier kan door een wijziging van de positie van de wielen op volgende snoeihoogten ingesteld worden:
60 mm – grote snoeihoogte
45 mm – gemiddelde snoeihoogte
30 mm - geringe snoeihoogte
- Schroef de wielen (5) los.
Schroef de wielen (5) terug in de gewenste positie vast. Alle wielen moeten op dezelfde hoogte ingesteld zijn.
De correcte snoeihoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 45 - 60 mm.
Voor de eerste snoeibeurt van het seizoen dient er een hoge snoei-hoogte gekozen te worden.
Neem de bescherming tegen la-Neem de beso waaihinder en lokale voorschriften in acht.
In- en uitschakelen
-
Steek de stekker van het net-1. Steek de s snoer in het stopcontact (9) aan de beugelhandgreep (1).
-
Voor de trekontlasting vormt u uit het uiteinde van het netsnoer een lus en haakt u deze in de trekontlasting (11) vast. Maak een vergelijking met de afbeelding H.
-
Sluit het apparaat op de net-spanning aan.
-
Let er vóór het inschakelen op dat het apparaat geen voorwerpen raakt.
-
Om in te schakelen, drukt u de ontgrendelknop (10) aan de handgreep in en houdt u gelijk-tijdig de starthefboom (12) ingedrukt. Laat de ontgrendelknop (10) los.
-
Om uit te schakelen, laat u de starthefboom (12) los.
Schakel na het werk en voor het transport het apparaat uit, trek de netstekker uit en wacht de stil-
Na het uitschakelen van het ap-Na h paraat draait het mes nog enkele seconden lang. Raak het draaiende mes niet aan. Er bestaat gevaar voor lichamelijke letsels.
esteled van het opes af. Er bestaat gevaar voor lichamelijke letsels.
Werken met de grasmaaier
Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar laat tegelijkertijd onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaaid werd dichter en ontstaat er een gelijkmatig belastbaar gazon.
De eerste snoeibeurt vindt plaats ongeveer vanaf april bij een groeihoogte van 70 - 80 mm. In de hoofdvegetatietijd wordt het gazon minstens één keer per week gemaaid.
- Begin met het maaien in de nabijheid van het stopcontact en werk van het stopcontact weg.
- Leid het verlengsnoer altijd achter u en breng het na het keren tot aan de reeds gemaaide zijde.
- Leid het apparaat stapvoets in zo recht mogelijke banen. Om volledig te maaien, dienen de banen zich altijd enkele centimeters te overlappen.
- Stel de snoeidiepte zodanig in, dat het apparaat niet overbelast wordt. In het andere geval kan de motor beschadigd worden.
- Werk op hellingen altijd dwars op de helling. Wees uiterst voorzichtig wanneer u achteruitstapt en het apparaat voorttrekt.
- Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onderhoud, opslag“ beschreven.
Reiniging/onderhoud/opslag
Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.
Draag bij de omgang met het mes handschoenen.
Schakel vóór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af.
Er bestaat gevaar voor lichamelijke letsels.
Algemene reinigings- en onderhoudswerkzaamheden
Spuit de grasmaaier niet met wa-Spuit de g ter schoon.
- Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings- c.q. oplosmiddelen.
- Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic van de wielen, de ventilatie-openingen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of puntige voorwerpen, ze ouden het apparaat kunnen beschadigen.
- Smeer van tijd tot tijd de wielen met olie in.
NL
- Controleer de grasmaaier telkens vóór gebruik op klaarblijkelijke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.
- Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit.
Mes uitwisselen
Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk "Reserveonderde- len").
- Draai het apparaat om.
- Gebruik vaste handschoenen en houd het mes vast (18). Draai de messchroef (17) tegen de richting van de wijzers van de klok van de motorspil (19).
- Monteer het nieuwe mes (18) weer in omgekeerde volgorde. Let erop dat het mes (18) correct gepositioneerd en dat de schroef (17) vast aangedraaid is.
Opslag
- Bewaar het apparaat droog en buiten het bereik van kinderen. Draai de vleugelmoeren los en vouw de hoofdigger van de handgreep samen, opdat het apparaat minder plaats in beslag neemt. De snoeren mogen daarbij niet gekneld raken.
- Laat de motor afkoelen voordat u het apparaat in gesloten ruim-
ten wegzet.
- Omhul het apparaat niet met nylonzakken, omdat er vochtig- heid zou kunnen ontstaan.
Wij zijn niet aansprakelijk voor door onze apparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van niet-originele onderdelen c.q. door een niet-doelmatig gebruik veroorzaakt worden.
Berging en milieu
Giet afgwerkte olie niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijke manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af.
Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.
Machines horen niet thuis in het huisafval.
De kunststoffen en metalen onderdelen kunnen volgens soort gescheiden worden en zijn zo voor recyclage geschikt.
Voor vragen hieromtrent kunt u terecht bij ons servicecenter
De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
Garantie
- Wij geven 24 maanden garantie op dit product. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
- Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelementen zijn
onderhevig aan slijtage en vallen niet onder de garantie. Hiertoe behoren vooral: mes. Vervangstukken De onderstaande reserveond
- Voorwaarde voor de garantie is bovendien, u via het Grizzly servicecenter bestellen. dat de in de gebruiksaanwijzing opgegeve Bij bestellingen dient u het machinetype en onderhoudsintervallen werden nageleefd het artikelnummer aan te geven. als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie. Reservemes 13700206
- Beschadigingen die door produktie of mate-Breschandzigingen.die.door.produ#725001materiaalfouten ontstaan zijn, worden kostenlos door vervangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koop- Elektrische grasmaaier .....ERM 1231 G en garantiebewijs aan ons servicecenter Opnamevermogen van de motor ..1200 W wordt overhandigd. Netspanning ..... 220-240 V\~, 50/60 Hz
Reparatieservice
- U kunt reparaties die niet onder de garan-U beschreparatijekladieniet.onder.de.garanH tie vallen, tegen betaling laten uitvoeren Veiligheidsklasse ..... IP 24 door ons servicecenter. Zij brengen graag Gewicht.....7,7 kg eerst een offerte uit.Wij bewerken alleen Volume grasvangmand .....27 I apparaten die, voldoende zijn verpakt en Geluidsdrukniveau voldoende gefrankeerd worden opgestuur(L) .....84 dB(A), K= 3 dB Wij kunnen apparaten slechts behandelten indien ze voldoende verpakt en gefrankeerd toegezonden werden. Geluidsvermogensniveau (LWA) gewaarborgd ..... 96 dB(A) gemeten ..... 93 dB(A), KWA = 3 dB
- Opgelet: stuur in geen geval defekte ma- Trilling (a _n ).... 1,3 m/s ^2 machines met volle olietank op. Leeg de tank! Eventuele beschadigingen (olie loopt uit alsawaai- en trilwaarden werden in over-de machine zijwaarts of op de kop gesteldeenstemming met de in de verklaring van wordt) of brandbeschadigingen die door hetvereenstemming vermelde normen en transport zijn ontstaan, worden ten laste vaepalingen opgespoord. de afzender gelegd. Technische en optische wijzigingen kun-
- Ongefrankeerde – oningepakt, express of andere speciale zendingen – toegezonden machines worden niet aangenomen. - De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
Opsporing van fouten
| Probleem Mogelijke oorzaak Oplossing van de fout | ||
| Apparaat start niet | Netspanning ontbreekt | Stopcontact, snoer, leiding, stek- ker nakijken, eventueel reparatie door vakkundig geschoold elek- tricien |
| Schakelaar “Aan/uit” defect | Reparatie door klantenservice- afdelingKoolborstels versleten | |
| Motor defect | ||
| Gras te lang | Grotere snoeihoogte instellen. Door te duwen op de hoofdligger van de handgreep de voorwielen lichtjes optillen. | |
| Motor valt stil | Blokkering door vreemd voorwerp | Vreemd voorwerp verwijderen |
| Werkresultaat niet bevredigend of motor werkt moeilijk | Snoeihoogte te laag | Snoeihoogte instellen |
| Mes stomp Mes laten slijpen of uitwisselen | ||
| Mesbereik verstopt Apparaat reinigen | ||
| Mes foutief gemonteerd Mes correct monteren | ||
| Mes roteert niet | Mes door gras geblok- keerd | Gras verwijderen |
| Messchroef los Messchroef vast aandraaien | ||
| Abnormale geluiden, gerammel of trillingen | Messchroef los Messchroef vast aandraaien | |
| Mes beschadigd Mes uitwisselen | ||
