ERM 1231 G - Kosiarka do trawy Grizzly - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna kosiarka do trawy
Marka	Grizzly
Model	ERM 1231 G
Moc pobierana	1200 W
Napięcie sieci	220-240 V ~ 50/60 Hz
Prędkość obrotowa biegu jałowego	3350 obr./min
Szerokość cięcia	310 mm
Regulowane wysokości cięcia	30 / 45 / 60 mm (3 pozycje)
Waga	7,7 kg
Pojemność kosza na trawę	27 L
Poziom ciśnienia akustycznego (LpA)	84 dB(A), K = 3 dB
Gwarantowany poziom mocy akustycznej (LwA)	96 dB(A)
Wibracje (a_n)	1,3 m/s²
Klasa ochronności	II
Rodzaj ochrony	IP24
Urządzenia zabezpieczające	Przycisk odblokowania, dźwignia rozruchu, osłona przeciwzderzeniowa
Maksymalna długość przedłużacza	75 m
Przekrój przedłużacza	2,5 mm²
Gwarancja	24 miesiące

Często zadawane pytania - ERM 1231 G Grizzly

Jak uruchomić kosiarkę Grizzly ERM 1231 G ?

Aby uruchomić, najpierw podłącz przedłużacz do gniazda na uchwycie, następnie zrób pętlę z kabla i zaczep ją w odciążaczu. Podłącz urządzenie do sieci. Naciśnij przycisk odblokowania (10) i przytrzymaj wciśniętą dźwignię rozruchu (12). Zwolnij przycisk odblokowania, aby obrócić ostrze.

Jak ustawić wysokość cięcia ?

Wyłącz urządzenie, wyjmij wtyczkę i poczekaj, aż ostrze całkowicie się zatrzyma. Odkręć koła (5) i przykręć je w żądanej pozycji spośród trzech dostępnych wysokości: 30 mm (niska), 45 mm (średnia) lub 60 mm (wysoka). Wszystkie koła muszą być ustawione na tę samą wysokość.

Jak wyczyścić kosiarkę ?

Po każdym użyciu wyczyść urządzenie za pomocą szczotki lub szmatki. Nigdy nie używaj wody ani rozpuszczalników. Usuń pozostałości trawy wokół ostrza, otworu wyrzutowego i kół za pomocą drewnianej lub plastikowej szpachelki. Od czasu do czasu nasmaruj koła.

Kiedy i jak wymienić ostrze ?

Wymień ostrze, jeśli jest uszkodzone lub niewyważone. Aby to zrobić, załóż rękawice, odwróć urządzenie, przytrzymaj ostrze (18) i odkręć śrubę (17) w kierunku przeciwnym do ruchu wskazówek zegara kluczem. Zamontuj nowe ostrze w odwrotnym kierunku i mocno dokręć śrubę.

Jakie są ważne wskazówki bezpieczeństwa ?

Zawsze czytaj instrukcję obsługi przed użyciem. Nie koś podczas deszczu ani na mokrej trawie. Noś solidne buty i długie spodnie. Trzymaj dzieci i zwierzęta z dala. Po zatrzymaniu ostrze obraca się jeszcze przez kilka sekund - poczekaj na całkowite zatrzymanie przed jakąkolwiek czynnością.

Jak przechowywać kosiarkę zimą ?

Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci. Poluzuj nakrętki motylkowe, aby złożyć uchwyt w pałąk, zmniejszając wymiary. Pozostaw silnik do ostygnięcia przed schowaniem. Nie owijaj go w foliową torbę, aby uniknąć wilgoci.

Co zrobić, jeśli kosiarka nie uruchamia się ?

Sprawdź napięcie sieci (gniazdo, kable). Sprawdź, czy wyłącznik nie jest uszkodzony. Jeśli trawa jest zbyt wysoka, ustaw wyższą wysokość cięcia lub unieś przednie koła, naciskając na drążek. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem.

Jaka jest maksymalna dozwolona długość przedłużacza ?

Maksymalna długość przedłużacza wynosi 75 m. Używaj wyłącznie kabli typu H05VV-F lub H05RN-F o przekroju co najmniej 2,5 mm². Zawsze całkowicie rozwijaj kabel przed użyciem.

Jak zaczepić i zdjąć kosz na trawę ?

Aby zaczepić kosz (4), podnieś osłonę przeciwzderzeniową (7) i zaczep kosz, następnie opuść osłonę na kosz. Aby zdjąć, podnieś osłonę, odczep kosz i opuść osłonę na obudowę. Nigdy nie koś bez kosza lub osłony przeciwzderzeniowej.

Jakie są przyczyny nieprawidłowych wibracji ?

Wibracje lub grzechotanie mogą być spowodowane poluzowaną śrubą ostrza lub uszkodzonym ostrzem. Natychmiast zatrzymaj urządzenie, wyjmij wtyczkę, sprawdź ostrze i dokręć śrubę lub wymień ostrze, jeśli to konieczne.

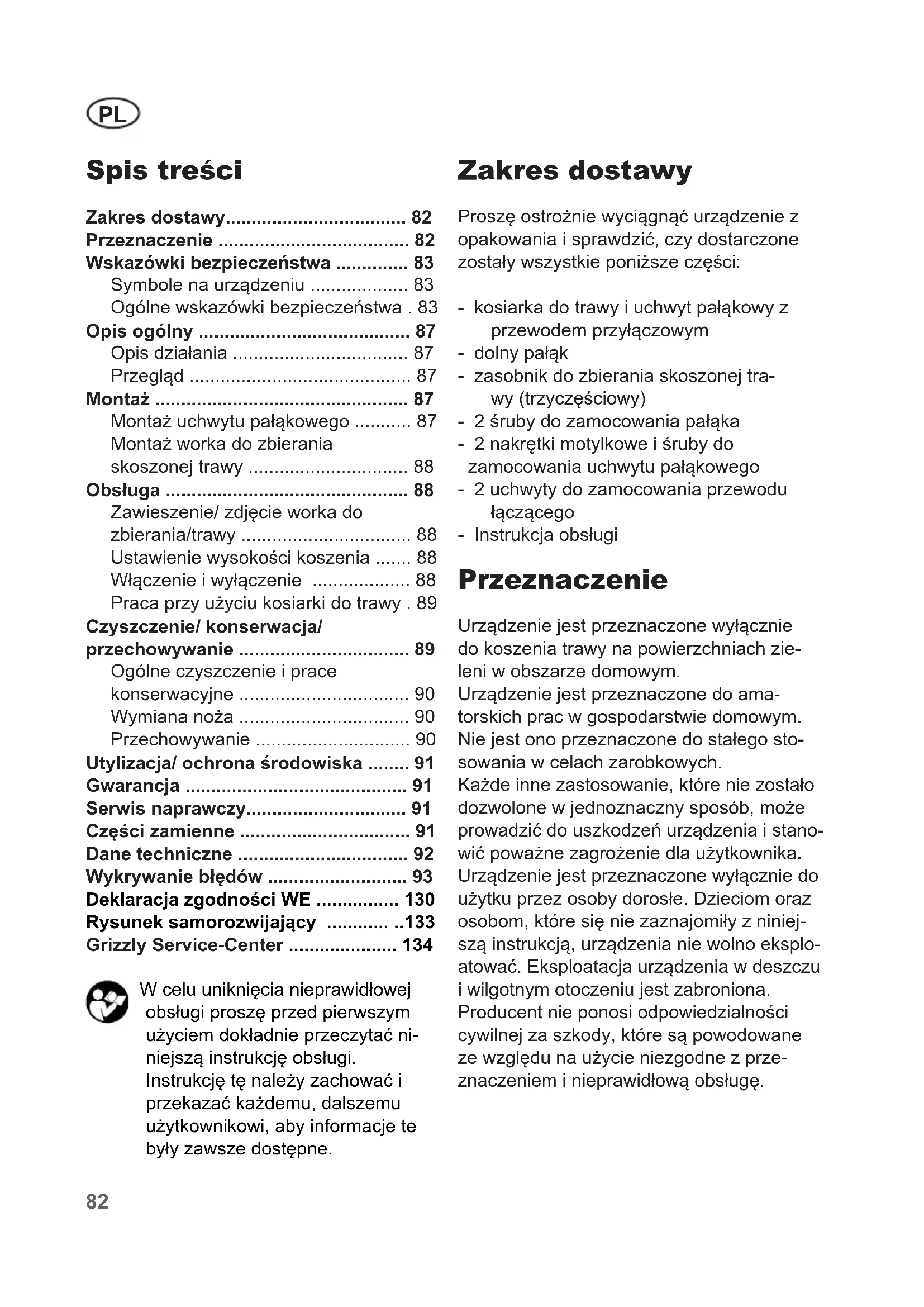

INSTRUKCJA OBSŁUGI ERM 1231 G Grizzly

Elektryczna kosiarka do trawy

Tłumaczenie oryginalnej instrukcji obsługi

Zakres dostawy.... 82

Przeznaczenie 82

Wskazówki bezpieczeństwa ..... 83

Symbole na urządzeniu 83

Ogólne wskazówki bezpieczeństwa . 83

Opis ogólny 87

Opis działania 87

Przegład 87

Montaż 87

Montaż uchwytu pałąkowego ..... 87

Montaż worka do zbierania skoszonej trawy 88

Obsługa 88

Zawieszenie/ zdjęcie worka do zbierania/trawy 88

Ustawienie wysokości koszenia ..... 88

Włączenie i wyłączenie 88

Praca przy użyciu kosiarki do trawy . 89

Czyszczenie/ konserwacja/ przechowywanie .... 89

Ogólne czyszczenie i prace konserwacyjne 90

Wymiana noża 90

Przechowywanie 90

Utylizacja/ ochrona środowiska ..... 91

Gwarancja 91

Serwis naprawczy.... 91

Części zamienne 91

Dane techniczne 92

Wykrywanie błędów 93

Deklaracja zgodności WE ...... 130

Rysunek samorozwijający .....133

W celu uniknięcia nieprawidłowej obsługi proszę przed pierwszym użyciem dokładnie przeczytać niniejszą instrukcję obsługi. Instrukcję tę należy zachować i przekazać każdym, dalszemu użytkownikowi, aby informacje te były zawsze dostępne.

Zakres dostawy

Proszę ostrożnie wyciągnąć urządzenie z opakowania i sprawdzić, czy dostarczone zostały wszystkie poniższe części:

• kosiarka do trawy i uchwyt pałąkowy z przewodem przyłączowym
• dolny pałąk
• zasobnik do zbierania skoszonej trawy (trzyczęściowy)
• 2 śruby do zamocowania pałąka
• 2 nakrętki motylkowe i śruby do zamocowania uchwytu pałąkowego
• 2 uchwyty do zamocowania przewodu łączącego
• Instrukcja obsługi

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie do koszenia trawy na powierzchniach zieleni w obszarze domowym.

Urządzenie jest przeznaczone do ama- torskich prac w gospodarstwie domowym.

Nie jest ono przeznaczone do stałego stosowania w celach zarobkowych.

Każde inne zastosowanie, które nie zostało dozwolone w jednoznaczny sposób, może prowadzić do uszkodzeń urządzenia i stanowić poważne zagrożenie dla użytkownika.

Urządzenie jest przeznaczone wyłącznie do użytku przez osoby dorosłe. Dzieciom oraz osobom, które się nie zaznajomiły z niniejszą instrukcją, urządzenia nie wolno eksploatować. Eksploatacja urządzenia w deszczu i wilgotnym otoczeniu jest zabroniona.

Producent nie ponosi odpowiedzialności cywilnej za szkody, które są powodowane ze względu na użycie niezgodne z przeznaczeniem i nieprawidłową obsługę.

Wskazówki bezpieczeństwa

W niniejszym ustępie zajęto się podstawowymi przepisami bezpieczeństwa w trakcie pracy przy użyciu elektrycznej kosiarki do trawy.

Symbole na urządzeniu

ga!

Proszę uważnie przeczytać niniejszą instrukcję obsługi.

Proszę nie narażać urządzenia na działanie wilgoci. Proszę nie pracować w deszczu i nie ścinać mokrej trawy.

Niebezpieczeństwo urazów ze względu na wyrzucane części.

ymać z daleka od tej kosiarki osoby stojące w pobliżu.

Ostrożnie - ostre noże! Trzymać z daleka ręce i nogi. Niebezpieczeństwo doznania obrażeń ciała!

I wykonaniem prac nastaw- czych i czyszczenia, lub gdy kabel sieciowy się popłątał, albo jest uszkodzony, wyłączyć silnik i wyciągnąć wtyczkę sieciową.

Niebezpieczeństwo ze względu uszkodzony kabel.

Kabel sieciowy trzymać z daleka od urządzenia i noża tnącego!

Uwaga!

eg noża tnącego.

Informacje odnośnie poziomu mocy akustycznej L_WA w dB.

Poziom ochrony II

dzeń elektrycznych nie należy wyrzucać wraz z odpadami i śmie- ciami z gospodarstw domowych.

Okrąg cięcia

Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, proszę koniecznie przeczytać i przestrzegać następujących wskazówek bezpieczeństwa ie dobrze zaznajomić ze wszystkimi częściami obsługi.

Przygotowanie:

• Urządzenie nie jest przeznaczone do użytku przez osoby (łącznie z dziećmi), które posiadają ograniczone zdolności fizyczne, psychiczne lub sensoryczne, lub które nie posiadają doświadczenia lub/i wiedzy, chyba, że będą one we właściwy sposób nadzorowane lub poinstruowane w zakresie obsługi urządzenia przez upoważnioną osobę.
• Proszę nigdy nie pozwalać dzieciom i innym osobom, które nie znają niniejszej instrukcji obsługi, eksploatować tego urządzenia. Lokalne postanowienia mogą ustalać minimalny wiek osób obsługujących urządzenie.
• Proszę nigdy nie stosować urządzenia w czasie, w którym w pobliżu są osoby, a szczególnie dzieci, oraz zwierzęta domowe.
• Dzieci należy nadzorować, aby wykluczyć zabawę urządzeniem.
• Osoba obsługująca lub użytkownik

PL

są odpowiedzialni za wypadki i urazy innych osób oraz ich mienia.

- Proszę sprawdzić teren, w którym eksploatowane jest urządzenie, i usunąć kamienie, kije, druty oraz inne ciała obce, które mogą zostać uchwycone i wyrzucone.

- Proszę zawsze nosić odpowiednią odzień roboczą i stabilne obuwie z przeciwpoślizgową podeszwą oraz wytrzymałe, długie spodnie. Urządzenia nie należy używać, gdy chodzią Państwo boso lub noszą niezapina-ne sandały. Unikać noszenia luźnej odzieży, odzieży ze zwisającymi sznu-rami czy paskami.

- Przed każdym użyciem należy przeprowadzić kontrolę wzrokową urządzenia. Proszę nie eksploatować urządzenia, gdy brak jest urządzeń ochronnych (np. osłony odbojowej lub worka do zbierania skoszonej trawy), części urządzenia tnącego, lub trzpienie są zużyte lub uszkodzone. W celu uniknięcia niewyważenia, uszkodzone narzędzia i trzpienie można wymieniać jedynie jako zestawy.

- W przypadku urządzeń z wieloma narzędziami tnącymi zachować ostrożność, gdyż ruch jednego noża może prowadzić do rotacji pozostałych noży.

- Proszę używać wyłącznie części zamiennych i części wyposażenia, które zostały dostarczone i są zalecane przez producenta. Użycie obcych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

- Przed użyciem należy zawsze sprawdzić przewód zasilający oraz przedłużacz pod kątem widocznych oznak uszkodzenia lub zużycia. W przypadku uszkodzenia przewodu podczas pracy należy go natychmiast odłączyć od sieci.

Nie dotykać przewodu przed jego odłączeniem. Nie używać maszyny z uszkodzonym lub zużytym przewodem.

Praca przy użyciu urządzenia

Proszę w trakcie pracy nie przystawiać nóg i rąk w pobliżu obracających się części lub pod te części. Istnieje niebezpieczeństwo doznania obrażeń!

Przestrzegać przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Eksploatacja urządzenia w określone dni (np. w niedziele i w dni świąteczne), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub w klinikach itd.) jest ograniczona lub zabroniona.

- Proszę wyłączyć silnik zgodnie z instrukcją i jedynie w przypadku, gdy Państwa nogi stoją się w bezpiecznej odległości od narzędzi tnących.

- Proszę nie stosować urządzenia w deszczu, w złych warunkach atmosferycznych, w wilgotnym otoczeniu lub na mokrej trawy. Pracę należy wykonywać przy dziennym świetle lub przy dobrym oświetleniu.

- Pracy przy użyciu urządzenia nie należy wykonywać w przypadku zmęczenia lub braku koncentracji, lub po spożyciu alkoholu względ. tabletek. Należy zawsze w odpowiednim czasie robić przerwę. Do pracy należy podchodzić z rozsądkiem.

- W trakcie pracy proszę zwrócić uwagę na stabilną pozycję, a szczególnie na pochyłościach. Pracę należy zawsze

wykonywać w poprzek pochyłości, nigdy do góry lub w dół. Proszę zachować szczególną ostrożność, gdy zmieniają Państwo na pochyłości kierunek jazdy. Pracy nie należy wykonywać na zbyt dużych pochyłościach.

- Urządzenie prowadzić wyłącznie w tempie kroku pieszego. Proszę zachować szczególnie ostrożność, gdy odwracają Państwo urządzenie, przyciągają je do siebie, lub też, gdy poruszają się Państwo do tyłu.

- Proszę ostrożnie włączyć urządzenie zgodnie z instrukcjami z niniejszej instrukcji obsługi. Proszę zwrócić uwagę na odpowiednią odległość nóg do obracających się noży.

- Nie przechylac urządzenia w trakcie uruchomienia z wyjątkiem, gdy jest to konieczne w trakcie rozruchu w wysokiej trawie. W tym przypadku proszę przechylić urządzenie poprzez naciśnięcie pałąka chwytowego tak, aby przednie koła urządzenia zostały lekko podniesione. Proszę przed ponownym odstawieniem urządzenia na podłożu zawsze sprawdzać, czy obydwie ręce znajdują się pozycji roboczej.

- Nigdy nie należy wykonywać pracy bez worka do zbierania skoszonej trawy lub osłony odbojowej. Proszę zawsze trzymać się z dale od otworu wylotowego.

Nie uruchamiać silnika stojąc przed otworem wylotowym.

Uwaga, niebezpieczeństwo! Nóż obraca się jeszcze przez pewien czas. Istnieje niebezpieczeństwo obrażeń.

- Urządzenia nie wolno podnosić lub transportować w czasie, w którym silnik pracuje. Urządzenie należy wyłączać,

gdy jest koniecznie jego przewrócenie w celu wykonania transportu, przekroczenia powierzchni innych niż trawa, lub w przypadku, gdy urządzenie jest umieszczane lub odbierane z powierzchni przeznaczonych do koszenia.

- Otwór wylotowy trawy musi być stale czysty i wolny. Ścięty materiał należy usuwać jedynie przy zatrzymanym urządzeniu.

- Nigdy nie zostawiać urządzenia w miejscu pracy bez nadzoru.

- Nie należy pracować przy użyciu urządzenia, które jest uszkodzone, niekompletne, lub które zostało przebudowane bez zgody producenta. Nigdy nie używać urządzenia z uszkodzonymi urządzeniami zabezpieczającymi lub osłonami, lub też w przypadku braku urządzeń zabezpieczających, takich jak urządzeń odchylających i/lub urządzeń do zbierania skoszonej trawy.

- Nie przeciązać urządzenia. Należy pracować tylko w podanym przedziale mocy, nie należy zmieniać ustawień regulatora przy silniku. Do cięższych pracy nie stosować maszyn o niższej mocy. Proszę nie stosować urządzenia do celów, do których nie jest ono przeznaczone.

- Nie eksploatować urządzenia w pobliżu palnych cieczy i gazów. W przypadku nieprzestrzegania tych zaleceń istnieje niebezpieczeństwo pożaru lub wybuchu.

- Nigdy nie podnosić lub odnosić urządzenia w przypadku pracującego silnika.

- Urządzenie należy wyłączyć i wyciąg- nąć kabel sieciowy:

- zawsze, gdy oddalają się Państwo od maszyny,

- przed czyszczeniem otworu wylotowego lub usunięciem blokad,

- jeżeli urządzenie nie jest używane,

PL

• przed sprawdzeniem, czyszczeniem i pracy przy użyciu urządzenia,
• jeżeli kabel sieciowy jest uszkodzony lub popłątany,
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się nienormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub je ewentualnie naprawić.
• zadbać o mocne dokręcenie wszystkich śrub, sworzni i nakrętek.
• przejrzeć kosiarkę pod kątem ewentualnych uszkodzeń.
• naprawić uszkodzone części.

- Proszę w żadnym wypadku nie umieszczac rąk i nóg w pobliżu obracających się części lub pod nimi. W przypadku koszenia przy użyciu sierpowatych noży nie wolno się nigdy ustawiać przed ot-worem wyrzutowym trawy.

Konserwacja i przechowywanie:

• Podczas konserwacji noży należy pamiętać o tym, że noże mogą się poruszyć nawet przy odłączonym źródle napięcia.
• Proszę zadbać o to, aby wszystkie nakrętki, trzpienie i śruby były dobrze dokręcone, i aby urządzenie było w bezpiecznym stanie eksploatacyjnym.
• Nie należy podejmować prób naprawiania urządzenia we własnym zakresie, chyba, że posiadają Państwo w tym zakresie wykształcenie zawodowe. Wszystkie prace, które nie są podane w niniejsze instrukcji, mogą być wykonywane wyłącznie przez upoważnione przez nas placówki serwisowe.
• Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzieci.
• Z urządzeniem należy obchodzić się z należytą troską. Narzędzia nale-

ży utrzymywać tak, aby były ostre i czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Proszę przestrzegać instrukcji (przepisów) konserwacyjnych.

• Proszę nosić rękawice, gdy zmieniają Państwo urządzenie tnące.
• Należy regularnie sprawdzać urządzenie do zbierania trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy wymieniać. Proszę w trakcie ustawiania noży zachować szczególną ostrożność, aby Państwa palce nie zostały zakleszczone pomiędzy obracającymi się nożami i nieruchomoymi częściami maszyny.
• Proszę sprawdzać, czy są używane zapasowe narzędzia tnące, które są dopuszczone przez producenta.

Bezpieczeństwo elektryczne:

• Proszę zwrócić uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• W miarę możliwości urządzenie należy podłączać jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30 mA.
• Proszę uniknąć kontaktu ciała z uziemionymi częściami (z płotami metalowymi, słupkami metalowymi).
• Należy stosować wyłącznie dopusz- czone przedłużacz sieciowe typu konstrukcji H05VV-F lub H05RN-F, których długość wynosi maksymalnie 75 m, i które są przeznaczone do stosowania na zewnątrz. Przekrój po- przeczny przewodu plecionego kabla sieciowego musi wynosić przynaj- mniej 2,5 mm². Przed użyciem należy zawsze całkowicie rozwinąć bęben kablowy. Proszę sprawdzać kabel pod

kątem uszkodzeń.

• W celu zamocowania kabla sieciowego proszę zastosować przewidziane w tym celu zawieszenie do kabla.
• Przedłużacz należy utrzymywać z daleka od narzędzia tnącego. Noże tnące mogą uszkodzić przedłużacz i prowadzić do dotknięcia części przewodzących napięcie. Osoba obsługująca powinna prowadzić przedłużacz zasadniczo za sobą.
• Proszę nie używać kabla sieciowego do wyciągania wtyczki z gniazda sieciowego. Kabel należy chronić przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Jeżeli przewód łączący jest uszkodzony, urządzenie należy wyłączyć i wtyczkę sieciową wyciągnąć z gniazdka wtykowego. Jeżeli przedłużacz zostanie uszkodzony, to musi on, w celu uniknięcia uszkodzeń, zostać wymieniony przez producenta lub przez jego serwis, albo też przez wykwalifikowaną osobę.
• Proszę nie podłączać uszkodzonego kabla sieciowego do sieci elektrycznej. Uszkodzonego kabla sieciowego nie wolno dotykać, gdy jest on podłączony do sieci elektrycznej. Uszkodzony przedłużacz może prowadzić do dotknięcia części przewodzących napięcie elektryczne.

Opis ogólny

Opis działania

Kosiarka elektryczna posiada narzędzie obracające się równolegle do płaszczyzny cięcia. Jest ona wyposażona w silnik elektryczny o dużej mocy, wytrzymała obudowę z tworzywa sztucznego, wyłącznik bezpieczeństwa, osłonę odbojową i worek do zbierania skoszonej trawy. Dodatkowo urządzenie można przestawiać na 3 różnych wysokości i jest ono wyposażone w lekkobieżne kółka.

Sposób działania części obsługi proszę zaczerpnąć z poniższych opisów.

llustracje sposobu obsługi i konserwacji znajdziesz na stronie 2 - 3.

Przegład

1 Uchwyt pałąkowy

2 Nakrętki motylkowe
3 Dolny trzonek
4 Worek do zbierania skoszonej trawy
5 Kółka
6 Obudowa kosiarki do trawy
7 Osłona odbojowa
8 Uchwyt do kabla
9 Gniazdo wtykowe do kabla sie- ciowego
10 Przycisk odryglowujący
11 Uchwyt kablowy odciążający
12 Dźwignia włączająca

Montaż

Przed wszelkimi pracami na urządzeniu należy wyciągać wtyczkę sieciową. Istnieje niebezpieczeństwo szkód osobowych.

Montaż uchwytu pałąkowego

1. Włożyć dolny pałąk (3) w element mocujący obudowy kosiarki do trawy (6).

2. Zamocować pałąk (3) przy użyciu dołączonych śrub (13).

Przymocować uchwyt pałąkowy (1) dołączonymi śrubami (14) i nakrętkami motylkowymi (2) do

dolnego pałąku (3).

Możliwe są dwie pozycje.

1. Zatrzasnąć uchwyt kabla (8) na

pałąku (3) i zablokować nim kabel.

(4). Odchylić osłonę odbojową (7) do tyłu na obudowę kosiarki.

Ustawienie wysokości koszenia

Jeżeli zostaną odkręcone dwie nakrętki motylkowe, to uchwyt pałąkowy można na potrzeby przechowywania urządzenia złożyć w dół. Zwrócić uwagę, aby kabel sieciowy nie został zakleszczony.

Wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo szkód osobowych.

Montaż worka do zbierania skoszonej trawy

1. Włożyć worka do zbierania trawy (16).

2. Włożyć worka rękojeść (15) do zbierania trawy (16).

Koszenia przy użyciu kosiarki do trawy nie wolno wykonywać bez ochrony odbojowej lub kosza do zbierania skoszonej trawy. Istnieje niebezpieczeństwo doznania obrażeń.

Obstuga

Zawieszenie/ zdjęcie worka do zbierania/trawy

1. W celu zawieszenie worka do zbierania skoszonej trawy (4) należy podnieść osłonę odbojową (7) i zawiesić worek do zbierania skoszonej trawy (4). Odchylić osłonę odbojową (7) i umieścić ją na worku do zbierania skoszonej trawy (4). Utrzymuje on ten worek we właściwej pozycji.

2. W celu zdjęcia worka do zbierania skoszonej trawy (4) należy podnieść osłonę odbojową (7) i zawiesić worek do zbierania trawy

Wysokość koszenia kosiarki można ustawiać przez zmianę położenia kolek:

60 mm - duża wysokość koszenia 45 mm - średnia wysokość koszenia 30 mm - mała wysokość koszenia

1. Odkręć kółka (5).

2. Przykręć kółka (5) w żądanej po-Przykręć kółka (zycji. Wszystkie kółka muszą być ustawione na tą samą wysokość.

Prawidłowa wysokość koszenia wynosi dla trawy ozdobnej około 30 - 45 mm, a dla trawy użytkowej około 45 - 60 mm.

W przypadku pierwszego koszenia w sezonie należy wybrać większą wysokość koszenia.

Przestrzegać przepisów ochrony przed hałasem i przepisów lokalnych.

Włączenie i wyłączenie

1. Włożyć wtyczkę kabla siecio- wego w gniazdo wtykowe (9) znajdujące się przy uchwycie pałąkowym.

2. W celu odciążenia kabla należy z końcówki kabla sieciowego uformować pętlę i zawiesić na uchwycie kablowym odciążają-

cym (11). Proszę porównać to z ilustracją H.

1. Podłączyć urządzenie do napięcia sieciowego.
2. Proszę przed włączeniem zwrócić uwagę na to, aby urządzenie nie dotykało do żadnych przedmiotów.
3. W celu włączenia proszę nacisnąć przycisk odryglowujący (10), znajdujący się przy uchwycie i jednocześnie przytrzymać dźwignię włączającą (12). Zwolnić przycisk odryglowujący (10).
4. W celu wyłączenia urządzenia, dźwignię włączającą należy zwolnić (12).

Po wyłączeniu urządzenia nóż obra- ca się jeszcze przez parę sekund. Proszę nie dotykać poruszającego się noża. Istnieje niebezpieczeństwo doznania szkód osobowych.

Praca przy użyciu kosiarki do trawy

Regularnie koszenie trawy pobudza trawę do silniejszego tworzenia liści, przyczynia się jednocześnie do obumierania chwastów. Dlatego też po każdym koszeniu trawy trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie obciążać.

Pierwsze koszenie należy wykonać mniej więcej na początku kwietnia, gdy wysokość trawy osiąga 70 - 80 mm. W głównym okresie wegetacyjnym trawę należy kosić przynajmniej raz w tygodniu.

• Koszenie należy rozpoczynać w pobliżu gniazda wtykowego i poruszać się w kierunku od tego gniazda.
• Kabel przedłużający należy zawsze prowadzić za sobą i po zawróceniu należy

go umieszczać po skoszonej stronie.

• Proszę prowadzić urządzenie w tempie kroku pieszego po w miarę możliwości prostych pasach. W celu przeprowadzenia koszenia bez luk, pasy powinny zawsze zachodzić na siebie na szerokości paru centymetrów.
• Głębokość koszenia należy ustawić tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść do uszkodzenia silnika.
• Pracę na pochyłościach należy wykonywać zawsze poprzecznie do stoku. Proszę zachować szczególną ostrożność w trakcie cofania się i ciągnięcia urządzenia.
• Po każdym użyciu proszę wyczyścić urządzenie w sposób opisany w rozdziale „Czyszczenie, konserwacja, przechowywanie“).

Po pracy i w celu przetransportowania urządzenia należy go wyłączyć, wyciągnąć wtyczkę sieciową i poczekać, aż noż zatrzyma się. Istnieje niebezpieczeństwo doznania szkód osobowych.

Czyszczenie/ konserwacja/ przechowywanie

Proszę zlecać wykonanie prac, które nie są opisane w niniejszej instrukcji, przez upoważnioną przez nas placówkę serwisową. Proszę stosować wyłącznie oryginalne części zamienne.

W trakcie manipulowania nożem należy nosić rękawice.

Proszę przed wykonaniem prac konserwacyjnych i czyszczenia wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż

PL

nóż zatrzyma się.

Istnieje niebezpieczeństwo doznania szkód osobowych.

Ogólne czyszczenie i prace konserwacyjne

Nie spryskiwać kosiarki do trawy woda.

• Urządzenie należy stale utrzymywać w czystości. Do czyszczenia stosować szczotkę lub szmatkę, jednakże nie należy używać żadnych środków do czyszczenia lub rozpuszczalników.
• Po koszeniu przylegające resztki roślin należy usuwać z kółek, otworów wentylacyjnych, otworu wyrzutowego i komory noża kawałkiem drewna lub plastiku. W tym celu nie stosować twardych i spiczastych narzędzi, gdyż mogą one uszkodzić urządzenie.
• Kółka należy od czasu do czasu oliwić.
• Przed każdym użyciem kosiarkę do trawy należy sprawdzać pod kątem widocznych usterek, takich jak nie przytwierdzone lub uszkodzone części. Proszę sprawdzić, czy nakrętki, trzpienie i śruby są dobrze przymocowane.
• Proszę sprawdzić osłony i urządzenia ochronne pod kątem uszkodzeń i stabilności przymocowania. W razie konieczności należy je wymienić.

Wymiana noża

Jeżeli nóż jest tępy, to jego ostrzenie może wykonać warsztat specjalistyczny. Jeżeli nóż jest uszkodzony lub wykazuje niewyważenie, to należy go wymienić (patrz rozdział „Części zamienne”).

1. Proszę obrócić urządzenie.

Używać odpornych rękawic

ochronnych i przytrzymać noż (18). Odkręcić śrubę noża w kierunku odwrotnym do ruchu zegara (17) za pomocą klucza płaskiego z wrzeciona silnika (19).

1. Zamontować nowy nóż w od- wrotnej kolejności. Zwrócić uwa- gę na to, aby nóż był ustawiony w prawidłowej pozycji i aby śru- ba była dobrze dokręcona.

Przechowywanie

- Urządzenie należy przechowy- wać w suchym miejscu poza zasięgiem dzieci. Odkręcić na- krętki motylkowe i złożyć pałąk uchwytowy, aby urządzenie zajmowało mniej miejsca. Kable nie mogą być zakleszczane.

• Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekać, aż silnik ostygnie.
• Nie zapakowywać urządzenia w worki nylonowe, gdyż może się wytwarzać wilgoć.

Odpowiedzialności cywilnej nie ponosimy za szkody wywołane przez nasze urządzenia, jeżeli zostaną wywołane z powodu nieprawidłowo wykonanej naprawy lub zastosowania nieoryginalnych części zamiennych wzgl. zastosowania urządzenia niezgodnego z przeznaczeniem.

Utylizacja/ ochrona środowiska

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego. Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Gwarancja

- Na niniejsze urządzenie udzielamy 24-miesiącznej gwarancji. To urządzenie nie jest przeznaczone do zastosowania komercyjnego.

W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

- Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obsługę są wykluczone z zakresu gwarancji. Niektóre części konstrukcyjne ulegają normalnemu zużyciu i są wykluczone z zakresu gwarancji.

- Warunkiem skorzystania z uprawnień gwarancyjnych jest ponadto przestrzeganie wskazówek dotyczących oczyszczania i konserwacji urządzenia.

- Szkody wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte przez dostarczenie zastępczego urządzenia bądź przez naprawę.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu i gwarancji naszemu Centrum Serwisowemu.

Serwis naprawczy

• Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu. Nasze Centrum Serwisowe chętnie sporządzi kosztorys naprawy. Przyjmujemy tylko urządzenia, które zostały nam przysłane w odpowiednim opakowaniu z opłaceniem pełnego kosztu przesyłki.
• Przesyłki nadane bez uiszczenia wystarczającej opłaty pocztowej, w charakterze przesyłki o nietypowych wymiarach, ekspresem lub inną przesyłką specjalną nie będą przyjmowane.
• W razie wystąpienia uprawnionego roszczenia gwarancyjnego prosimy o kontakt telefoniczny z naszym Centrum Serwisowym. Klient otrzyma tu dalsze informacje na temat załatwiania reaklamacji.
• Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Części zamienne

Nabywaj części zamienne pod podanym adresem serwisowym lub numerem telefaksu.

Zapasowy nóż .....13700206

Worek do zbierania skoszonej trawy ....72500211

Dane techniczne

Elektryczna kosiarka do trawy

ERM 1231 G

Moc pobierana przez silnik .....1200 W

Napięcie sieciowe .. 220-240 V\~, 50/60 Hz

Prędkość obrotowa biegu

jałowego ......3350 min ^-1

Szerokość noża 310 mm

Wysokość koszenia ..... 30 / 45 / 60 mm

Klasa ochrony ...... ☐II

Rodzaj ochrony.... IP 24

Cieżar 7,7 kg

Pojemność kosza do zbierania trawy ..27 l

Poziom ciśnienia akustycznego

(L_pA) 84 dB(A); K_pA = 3 dB

Poziom mocy ciśnienia akustycznego (zmierzony)

(L_WA) 93 dB(A); K_WA = 3 dB

Poziom mocy ciśnienia akustycznego

(gwarantowany) 96 dB(A)

Wibracje rękojeści

(an) 1,3 m/s ^2

Parametry akustyki i wibracji zostały określone zgodnie z normami

wymienionymi w Deklaracji Producenta.

Zmiany techniczne i optyczne mogą być wprowadzane bez zapowiedzi w trakcie procesu dalszego rozwoju urządzenia.

Wszelkie wymiary, wskazówki i dane podane w niniejszej instrukcji obsługi są w związku z tym podawane w sposób niewiążący. Roszczenia zgłaszane na podstawie treści instrukcji obsługi są nieważne.

Wykrywanie błędów

Problem Możliwa przyczyna	Usuwanie błędów
Urządzenie nie urucha-mia się	Zanik napięcia sieciowego	Sprawdzić gniazdo wty-kowe, kabel, przewód, wtyczkę, ewentualnie zlecić naprawę fachowcowi-elek-trykowi
	Włącznik/ wyłącznik jest uszkodzony	Naprawa przez serwis
	Szczotki węglowe są zużyte
	Uszkodzony silnik
	Trawa jest za długa	Ustawić wyższą wysokość koszenia. Podnieść lekko przednie kółka poprzez naciśnięcie na pałąk uchwytowy
Silnik wyłącza się Blokada	przez obce ciało Usunąć obce ciała
Wynik koszenia nie jest zadawalający lub utrud-niona praca silnika	Wysokość koszenia jest za mała	Ustawić mniejszą wysokość koszenia
	Noż jest tępy	Zlecić naostrzenie noża lub go wymienić
	Komora noża jest zatkana Wyczyścić urządzenie
	Noż jest zamontowany w nieprawidłowy sposób	Zamontować noż w prawid-łowy sposób
Noż nie obraca się	Noż jest zablokowany przez trawę	Usunąć trawę
	Śruba noża jest poluzowana	Dokręcić śrubę noża
Nienormalne odgłosy, stu-kanie lub wibracje	Śruba noża jest poluzowana	Dokręcić śrubę noża
	Noż jest uszkodzony Wymienić noż

BG

Съдържание

Biuro Handlowo-Uslugowe

Andrzej Krysiak

ul. Rolna 6

62-081 Baranowo

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.krysiak.pl

Garden Italia SPA

Via Zaccarini, 8
