| Tipo de produto | Cortador de relva elétrico |
| Marca | Grizzly |
| Modelo | ERM 1231 G |
| Potência absorvida | 1200 W |
| Tensão de rede | 220-240 V ~ 50/60 Hz |
| Rotações em vazio | 3350 rpm |
| Largura de corte | 310 mm |
| Alturas de corte ajustáveis | 30 / 45 / 60 mm (3 posições) |
| Peso | 7,7 kg |
| Capacidade do saco de recolha | 27 L |
| Nível de pressão sonora (LpA) | 84 dB(A), K = 3 dB |
| Nível de potência sonora garantido (LwA) | 96 dB(A) |
| Vibração (a_n) | 1,3 m/s² |
| Classe de proteção | II |
| Tipo de proteção | IP24 |
| Dispositivos de segurança | Botão de desbloqueio, alavanca de arranque, proteção anti-choque |
| Comprimento máximo do cabo de extensão | 75 m |
| Secção do cabo de extensão | 2,5 mm² |
| Garantia | 24 meses |
Perguntas frequentes - ERM 1231 G Grizzly
Perguntas dos utilizadores sobre ERM 1231 G Grizzly
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual ERM 1231 G - Grizzly e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ERM 1231 G da marca Grizzly.

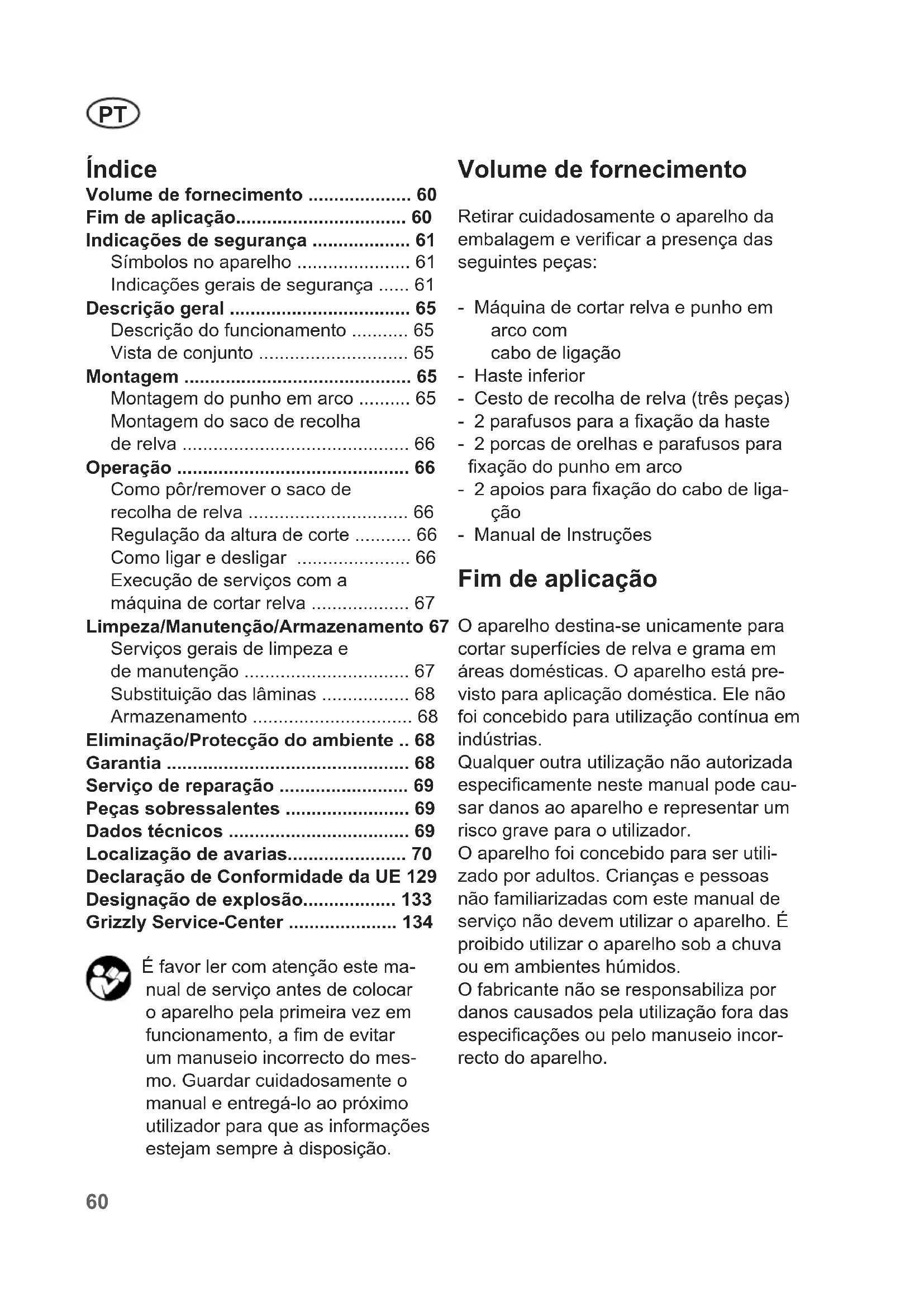

MANUAL DE UTILIZADOR ERM 1231 G Grizzly
Tradução do manual de instruções original
Fim de aplicação.... 60
Indicações de segurança 61
Símbolos no aparelho 61
Indicações gerais de segurança ..... 61
Descrição geral 65
Descrição do funcionamento ..... 65
Montagem do punho em arco ..... 65
Montagem do saco de recolha de relva 66
Operação 66
Como pôr/remover o saco de recolha de relva .... 66
Regulação da altura de corte ..... 66
Como ligar e desligar 66
Execução de serviços com a máquina de cortar relva ...... 67
Limpeza/Manutenção/Armazenamento 67
Serviços gerais de limpeza e de manutenção .... 67
Substituição das lâminas ...... 68
Armazenamento 68
Eliminação/Protecção do ambiente .. 68
Garantia 68
Serviço de reparação 69
Peças sobressalentes 69
Dados técnicos 69
Localização de avarias.... 70
Declaração de Conformidade da UE 129
Designação de explosão...... 133
É favor ler com atenção este manual de serviço antes de colocar o aparelho pela primeira vez em funcionamento, a fim de evitar um manuseio incorrecto do mesmo. Guardar cuidadosamente o manual e entregá-lo ao próximo utilizador para que as informações estejam sempre à disposição.
Volume de fornecimento
Retirar cuidadosamente o aparelho da embalagem e verificar a presença das seguintes peças:
- Máquina de cortar relva e punho em arco com cabo de ligação
- Haste inferior
- Cesto de recolha de relva (três peças)
- 2 parafusos para a fixação da haste
- 2 porcas de orelhas e parafusos para fixação do punho em arco
- 2 apoios para fixação do cabo de liga- ção
- Manual de Instruções
Fim de aplicação
O aparelho destina-se unicamente para cortar superfícies de relva e grama em áreas domésticas. O aparelho está previsto para aplicação doméstica. Ele não foi concebido para utilização contínua em indústrias.
Qualquer outra utilização não autorizada especificamente neste manual pode causar danos ao aparelho e representar um risco grave para o utilizador.
O aparelho foi concebido para ser utilizado por adultos. Crianças e pessoas não familiarizadas com este manual de serviço não devem utilizar o aparelho. É proibido utilizar o aparelho sob a chuva ou em ambientes húmidos.
O fabricante não se responsabiliza por danos causados pela utilização fora das especificações ou pelo manuseio incorrecto do aparelho.
Indicações de segurança
Este capítulo trata das indicações básicas de segurança a serem observadas durante a execução de serviços com a máquina de cortar relva eléctrica.
Símbolos no aparelho
ção!
Ler cuidadosamente o manual de instruções de serviço.
Não expor o aparelho à humidade.
Não trabalhar sob a chuva e não cortar a relva se ela estiver molhada.
pessoas presentes no local devem ser mantidas afastadas da máquina de cortar relva.
Cuidado - Lâminas de corte afiadas! Manter os pés e as mãos afastados. Perigo de lesão! igar o motor e retirar a ficha da tomada de rede antes de executar serviços de ajuste e de limpeza ou quando o cabo de ligação à rede estiver enroscado ou danificado.
Perigo se o extensão elétrica estiver danificado. Manter o extensão elétrica afastado do aparelho e da lâmina de corte!
Atenção! mento das lâminas por inér- cia.
Indicação do nível de potência sonora L_wa em dB.
Classe de protecção II
Não deitar aparelhos eléctricos no lixo doméstico.
Círculo de corte
Indicações gerais de segurança
Este aparelho pode causar ferimentos graves se não for utilizado da maneira apropriada. Para evitar danos físicos e materiais, é favor ler e obedecer às indicações de segurança dadas a seguir, assim com familiarizar-se com todas as unidades de comando.
Preparação:
- Este aparelho não deve ser utilizado por pessoas (inclusive crianças) com deficiências físicas, sensoriais ou mentais, ou com pouca experiência e/ou falta de conhecimento, excepto quando for supervisionado por um encarregado pela sua segurança ou quando receber dele instruções específicas de como usá-lo.
- Nunca permita a crianças ou outras pessoas que não conheçam o manual de serviço utilizar o aparelho. Regulamentos locais podem especificar a idade mínima do operador do aparelho.
- Não utilizar o aparelho quando pessoas, nomeadamente crianças, e animais estiverem próximo a ele.
- Cuidar das crianças para assegurar que elas não brinquem com o aparelho.
- O operador ou o utilizador responsabiliza-se por acidentes e danos causados a outras pessoas ou às suas
PT
propriedades.
- Controlar a zona onde o aparelho será utilizado e remover pedras, pedaços de pau, fios e outros corpos estranhos que podem ser apanhados e arremessados pelo aparelho.
- Usar roupa de trabalho apropriada, como calçados resistentes com sola antiderrapante e uma calça comprida e robusta. Não utilizar o aparelho se estiver descalço ou com sandálias. Evite o uso de vestuário largo ou de vestuário com cordões pendurados ou cinto
- Fazer sempre uma inspecção visual no aparelho antes de usá-lo. Não utilizar o aparelho se houver dispositivos de segurança (p. ex. protector contra choques ou saco de recolha de relva), partes do dispositivo de corte ou pinos ausentes, gastos ou avariados. Para evitar o desequilíbrio, as ferramentas danificadas devem ser substituídas em conjunto.
- Tomar cuidado especial com os aparelhos com diversos dispositivos de corte, pois o movimento de uma lâmina pode causar a rotação das outras lâminas.
- Utilizar unicamente peças sobressalentes e acessórios que foram fornecidos ou recomendados pelo fabricante. O emprego de peças de terceiros implica a perda imediata da reivindicação de garantia.
- Antes da utilização é necessário verificar sempre o cabo de ligação e a extensão elétrica em relação a danos ou a desgaste. Se o cabo se danificar durante a utilização, ele deverá ser desligado imediatamente da rede de abastecimento.
Não toque no cabo antes de ele ter sido desligado da tomada elétrica.
Não utilize a máquina se o cabo estiver desgastado ou danificado.
Execução de serviços com o aparelho:
Durante a execução dos serviços, não pôr os pés nem as mãos perto ou em baixo das partes giratórias. Perigo de lesão!
Ter em atenção as regras de protecção contra ruídos e os regulamentos locais. A utilização do aparelho em determinados dias (p. ex. domingos e feriados), durante certos horários (meio-dia, à noite) ou em certos locais (p. ex. estâncias termais, clínicas, etc.) pode estar limitada ou proibida.
- Ligar o motor de acordo com as instruções e somente quando os seus pés estiverem a uma distância segura dos dispositivos de corte.
- Não utilizar o aparelho sob a chuva, mau tempo, em sítios húmidos ou sobre a relva molhada. Trabalhar somente durante o dia ou sob boas condições de iluminação.
- Não trabalhar com o aparelho se estiver cansado ou não concentrado no serviço, nem após ter ingerido álcool ou medicamentos. Fazer sempre uma pausa de tempo apropriado durante o serviço. Trabalhar sempre com bom senso.
- Certificar-se de que se encontra numa posição segura, nomeadamente se estiver a trabalhar em declives. Trabalhar sempre transversalmente ao declive, nunca voltado para cima nem para baixo. Tomar cuidado especial ao mudar de posição no declive. Não trabalhar em declives acentuados de
mais.
- Utilizar o aparelho somente à velocidade do passo. Tomar cuidado principalmente ao virar, puxar para frente ou recuar o aparelho.
- Ligar cuidadosamente o aparelho de acordo com as indicações dadas neste manual. Cuidar para que haja uma distância suficiente entre os pés e as lâminas giratórias do aparelho.
- Não virar o aparelho ao ligá-lo, a me-nos que isso seja necessário quando for arrancá-lo sobre uma relva alta. Neste caso, erguer o aparelho pressionando a haste do manípulo de maneira que as rodas da frente do aparelho fiquem levemente erguidas. Cuidar para que as duas mãos este-jam sempre na posição de trabalho antes de abaixar o aparelho novamente ao chão.
- Nunca trabalhar sem o saco de recolha de relva ou sem o protector contra choques. Manter-se sempre afastado da abertura de ejecção.
- Não inicie o motor, se se encontrar à frente da calha de descarga.
Atenção, perigo! A lâmina continua a girar.
Perigo de lesão.
- O aparelho não deve ser levantado ou transportado enquanto o motor estiver a funcionar. Desligar o aparelho quando tiver de virá-lo para poder transportá-lo, quando for atravessar outras superfícies que não sejam de relva e quando tiver de transportar o aparelho até ao/de volta do sítio onde a relva tem de ser cortada.
- Manter a abertura de ejecção da relva sempre limpa e desimpedida. Eliminar os resíduos de corte somente com o
aparelho desligado.
- Nunca deixar o aparelho sem vigilância no local de serviço.
- Não trabalhar com um aparelho avariado, incompleto ou que tenha sido modificado sem a autorização do fabricante. Nunca utilizar o aparelho se os dispositivos de segurança e as protecções estiverem danificados ou se os dispositivos de segurança, p. ex. os deflectores e os dispositivos de recolha de relva estiverem ausentes.
- Não sobrecarregar o aparelho. Trabalhar somente no intervalo de potência admitido e não alterar os ajustes do regulador no motor. Não utilizar máquinas de baixa potência para executar serviços pesados. Não utilizar o aparelho para executar serviços para os quais ele não está autorizado.
- Não utilizar o aparelho nas proximidades de líquidos ou gases inflamáveis. A inobservância desta regra representa riscos de incêndio ou de explosão.
- Nunca levantar nem transportar o aparelho com o motor em funcionamento.
-
Desligar o aparelho e retirar a ficha da tomada:
-
sempre que deixar o aparelho sem vigilância,
- antes de limpar a abertura de ejecção ou remover bloqueios,
- quando o aparelho não for utilizado,
- antes de controlar, limpar ou executar serviços no aparelho,
- quando o cabo de ligação à rede estiver danificado ou emaranhado,
- quando, durante o serviço, o aparelho tiver entrado em contacto com objectos estranhos ou quando houver vibrações anormais. Neste caso, inspeccionar o aparelho
PT
quanto à presença de avarias e, se for necessário, solicitar a sua reparação.
- assegure-se de que todos os para-fusos, pernos e porcas estão bem apertados.
- inspecione o corta/relva em relação a eventuais danos.
- efetue as reparações necessárias das peças danificadas.
- Nunca aproximar as mãos ou os pés das partes móveis do aparelho, nem colocá-los debaixo das mesmas. Nunca ficar em frente à abertura de ejecção da relva ao cortá-la com a foice.
Manutenção e armazenamento:
- Ao efetuar trabalhos de manutenção nas lâminas de corte, tenha em conta que elas se poderão mover mesmo quando a fonte de alimentação se encontrar desligada.
- Cuidar para que todas as porcas, os pinos e os parafusos estejam bem apertados e que o aparelho esteja num estado seguro de funcionamento.
- Não tentar reparar o aparelho por conta própria, a menos que possua formação específica para tal. Todos os serviços que não se encontram indicados neste manual de instruções só devem ser executados por nós ou por um centro de assistência técnica por nós autorizado.
- Manter o aparelho num sítio seco e fora do alcance das crianças.
- Manusear cuidadosamente o aparelho. Manter as ferramentas afiadas e limpas a fim de poder trabalhar de maneira melhor e mais segura. Observar os regulamentos de manutenção.
- Usar luvas de protecção quando for substituir o dispositivo de corte.
- Controlar regularmente o dispositivo
de recolha de relva quanto à presença de desgaste e deformações. Por motivos de segurança, substituir as peças com desgaste ou avariadas. Tomar cuidado especial quando for substituir as lâminas para que os seus dedos não fiquem presos entre as lâminas móveis e as partes fixas da máquina.
- Certificar-se de que somente sejam usadas ferramentas de corte sobressalentes autorizadas pelo fabricante.
- Cuidar para que a tensão de rede coincida com as indicações dadas na placa de características do aparelho.
- Se for possível, ligar o aparelho somente numa tomada com um disjuntor de corrente de avaria (RCD) com uma corrente de activação não superior a 30 mA.
- Evitar o contacto do corpo com partes ligadas à terra (p. ex. cercas de metal, postes de metal).
- Utilizar somente extensão elétrica autorizados do tipo H05VV-F ou H05RN-F, que tenham, no máximo, 75 m de comprimento e que estejam autorizados para uso ao ar livre. A secção transversal do cordão do extensão elétrica deve ser de, no mínimo, 2,5 mm². Desenrolar totalmente o tambor de cabos antes de usar o aparelho. Controlar se o cabo não apresenta avarias.
- Para fixar o extensão elétrica, utilizar a suspensão do cabo prevista para isso.
- Durante a execução dos serviços, manter o extensão elétrica afastado das ferramentas de corte. As lâminas de corte podem danificar o extensão elétrica e causar o contacto com
peças condutoras de electricidade. Segurar o extensão elétrica sempre atrás do operador do aparelho.
- Não utilizar o extensão elétrica para puxar a ficha da tomada da rede. Proteger o extensão elétrica contra a acção do calor, óleo e bordas afiadas.
- Desligar o aparelho e retirar a ficha da tomada quando o extensão elétrica estiver danificado. Neste caso, para evitar riscos, ele deve ser substituído pelo fabricante, por um serviço de assistência técnica por ele autorizado ou por um técnico qualificado para tal.
- Não ligar nenhum extensão elétrica danificado à rede eléctrica. Não tocar em extensão elétrica avariados enquanto eles estiverem ligados à rede eléctrica. Ao ser tocado, um extensão elétrica avariado pode descarregar corrente eléctrica.
Descrição geral
Descrição do funcionamento
A máquina de cortar relva eléctrica possui uma ferramenta de corte que gira paralelamente ao plano de corte. Ela está equipada com um motor eléctrico de alta potência, um invólucro plástico robusto, um interruptor de segurança, um protector contra choques e um saco de recolha de relva. Para além disso, o aparelho pode ser regulado em 3 alturas e possui rodas de movimento fácil. Para obter informações acerca do funcionamento das unidades de comando, é favor consultar as indicações dadas a seguir.
As figuras acerca da operação do aparelho encontram-se nas páginas 2 - 3.
Vista de conjunto
1 Punho em arco
2 Porcas de orelhas
3 Haste inferior
4 Saco de recolha de relva
5 Rodas
6 Caixa do cortador de relva
7 Protector contra choques
8 Braçadeira para cabos
9 Tomada para extensão elétrica
10 Botão de desbloqueio
11 Protector de tracção do cabo
12 Alavanca de arranque
Montagem
Retirar a ficha da rede eléctrica sempre antes de executar serviços no aparelho. Caso contrário, há perigo de lesões físicas.
Montagem do punho em arco
-
Encaixar a haste inferior (3) no assento da caixa do cortador de relva (6).
-
Fixar a haste (3) com os parafusos em anexo (13).
- Fixar o punho em arco (1) com os parafusos em anexo (14) e as porcas de orelha (2) na haste inferior (3).
Duas posições são possíveis.
- Pôr a braçadeira para cabos (8) na haste (3) e usá-la para prender o cabo.
Se soltar as duas porcas de ore-lha, poderá abaixo o punho em arco quando for guardar o apare-lho. Durante este processo, cuidar para que o cabo de rede não fique entalado.
PT
Montagem do saco de recolha de relva
-
Encaixar do saco de recolha (16).
-
Encaixar do manipulo (15) o saco de recolha (16).
Não é permitido trabalhar com o cortador de relva sem o protector contra choques ou o cesto de recolha de relva. Perigo de lesão.
Operação
Como pôr/remover o saco de recolha de relva
-
Para pendurar o saco de recolha de relva (4), levantar o protector contra choques (7) e pendurar o saco de recolha de relva (4). Dobrar o protector contra choques (7) sobre o saco de recolha de relva (4). Ele mantém o saco de recolha de relva na posição correcta.
-
Para remover o saco de recolha de relva (4), levantar o protector contra choques (7) e retirar o saco de recolha de relva (4). Dobrar novamente o protector contra choques (7) na caixa do cortador de relva.
Regulação da altura de corte
Desligar o aparelho, retirar a ficha da rede eléctrica e esperar as lâminas pararem de girar. Perigo de lesões físicas.
As alturas de corte da máquina de cortar relva indicadas a seguir podem ser ajustadas alterando-se a posição das rodas:
-
Desaparafusar as rodas (5).
-
Aparafusar novamente as rodas (5) na posição desejada. Todas as rodas devem estar ajustadas na mesma altura.
Numa relva decorativa, a altura correcta de corte é de aprox. 30 - 45 mm; numa relva para outra utilidade, aprox. 45 - 60 mm.
Deverá seleccionar uma altura de corte elevada aquando do primeiro corte realizado na estação.
Ter em atenção as regras relativas à protecção sonora e os regula- mentos locais.
Como ligar e desligar
-
Enfiar a ficha do cabo de rede na tomada (9) existente no punho em arco (1).
-
Fazer um laço a partir da extremidade do cabo de rede a fim de aliviar a tracção e pendurá-lo no protector de tracção do cabo (11). Comparar com a figura
-
Ligar o aparelho à tensão de rede.
-
Antes de ligar, certificar-se de que o aparelho não se encontre em contacto com nenhum objecto.
-
Para ligar, premir o botão de desbloqueio (10) existente no manípulo e, ao mesmo tempo, manter premida a alavanca de
arranque (12). Soltar o botão de desbloqueio (10).
- Para desligar, soltar a alavanca de arranque (12).
Após desligar o aparelho, a lâmina continua a girar durante alguns segundos. Não tocar na lâmina em movimento. Perigo de lesões físicas.
Execução de serviços com a máquina de cortar relva
O corte regular da relva reforça a formação das folhas das gramíneas e, ao mesmo tempo, definha as ervas daninhas.
Assim, a relva torna-se mais densa após cada corte e obtém-se uma relva que suporta cargas de maneira mais homogénea.
O primeiro corte deve ser feito por volta de Abril quando a altura da relva tiver atingido 70 - 80 mm. No período de crescimento principal, pode-se cortar a relva, pelo menos, uma vez por semana.
- Iniciar o corte na zona próxima à tomada e trabalhar afastando-se dela.
- Levar o cabo de extensão sempre atrás de si e colocá-lo sobre a zona já cortada ao virar.
- Conduzir o aparelho à velocidade de passo em faixas de corte as mais rectas possíveis. Para obter um corte sem falhas, as faixas de corte devem sempre se sobrepor alguns centímetros.
- Regular a profundidade de corte de maneira a não sobrecarregar o aparecho. Caso contrário, o motor pode ser danificado.
- Trabalhar sempre numa posição transversal em relação ao declive. Tomar muito cuidado ao andar para trás e quando for puxar o aparelho.
- Limpar o aparelho sempre após usá-lo de acordo com as indicações dadas no capítulo „Limpeza, manutenção e armazenamento“.
Desligar o aparelho após a execução do serviço e para transportá-lo, retirar a ficha da rede eléctrica e aguardar a parada da lâmina de corte. Perigo de lesões físicas.
Limpeza/Manutenção/Arma- zenamento
Solicitar a execução dos serviços não indicados neste manual de instruções a um centro de assistência à clientela por nós autorizado. Utilizar unicamente peças originais.
Usar luvas ao manusear a lâmina.
gar o aparelho antes de ex-
cutar qualquer serviço de manu-
tenção e de limpeza no aparelho,
retirar a ficha da rede eléctrica e
aguardar a parada da lâmina de
corte. Perigo de lesões físicas.
Serviços gerais de limpeza e de manutenção
Não lavar a máquina de cortar relva com uma mangueira.
- Manter o aparelho sempre limpo. Para a limpeza, utilizar uma escova ou um pano, mas não usar solventes nem produtos de limpeza.
- Após o corte da relva, remover os restos de plantas retidos nas rodas, nas aberturas de ventilação, na abertura de ejecção e na zona da lâmina usando um objecto em plástico ou
PT
madeira. Não utilizar objectos duros ou pontiagudos, pois eles podem danificar o aparelho.
- Lubrificar as rodas de vez em quando.
- Controlar a máquina de cortar relva sempre antes de utilizá-la quanto à presença de avarias evidentes, tais como peças soltas, gastas ou avariadas. Verificar se todas as porcas, pinos e parafusos estão apertados.
- Verificar se as coberturas e os dispositivos de protecção se encontram porventura danificados e estão na posição correcta. Se for necessário, fazer a substituição dos mesmos.
Substituição das lâminas
Se a lâmina estiver romba, ela poderá ser afiada numa oficina especializada. Se a lâmina estiver danificada ou apresentar um desequilíbrio, ela terá de ser substituída (consultar o capítulo acerca das peças sobressalentes).
-
Virar o aparelho.
-
Usar luvas resistentes e manter a lâmina fixa (18). Girar o para-fuso da lâmina (17) no sentido inverso ao dos ponteiros do relógio com a ajuda de uma chave de parafusos para fora do eixo do motor (19).
-
Montar a nova lâmina na sequência inversa. Ter em conta a posição correcta da lâmina e certificar-se de que os parafusos estejam bem apertados.
Armazenamento
- Manter o aparelho seco e fora do alcance das crianças. Soltar as porcas de orelha e dobrar
a haste do punho para que o aparelho ocupe menos espaço. Neste processo, os cabos não devem ficar entalados.
- Deixar o motor arrefecer antes de guardar o aparelho num local fechado.
- Não embrulhar o aparelho num saco de nylon, pois pode haver acumulação de humidade.
Não nos responsabilizamos por danos causados pelos nossos aparelhos se eles forem devidos à reparação incorrecta ou à utilização de peças não originais e ao emprego do aparelho fora das especificações.
Eliminação/Protecção do ambiente
Levar aparelhos, acessórios e embalagens a uma reciclagem que não polua com o meio ambiente.
Aparelhos eléctricos não pertencem ao lixo doméstico.
Entregar o aparelho para um posto de reciclagem. As peças de material plástico e metálicas utilizadas podem ser separadas por tipo e, assim, entregues para reciclagem. Consultar, quanto a isso, o nosso Service-Center.
A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente.
Garantia
- Concedemos 24 meses de garantia a este aparelho. Este aparelho não é adequado para uso comercial. A garantia é anulada em caso de utilização para fins comerciais.
- Esta garantia não contempla danos provocados por desgaste natural, sobrecarga ou uso indevido do aparelho. Determinadas peças estão sujeitas a um desgaste natural ficando, por isso, excluídas da garantia.
- A garantia será também ainda válida com a condição de que as instruções sobre a limpeza e manutenção, referidas neste manual, tenham sido respeitadas.
- Danos que tenham sido causados por defeitos de material ou de fabrico serão, nesse caso, substituídas as peças ou reparadas gratuitamente. Para tal, o aparelho deverá ser devolvido aos nossos Serviços de Assistência Técnica completamente montado mediante a apresentação da factura de compra e do certificado de garantia.
Serviço de reparação
- Poderá encarregar os nossos Serviços de Assistência Técnica de efectuar reparações que não são cobertas pela garantia, remunerando os respectivos serviços. Os nossos Serviços de Assistência Técnica terão muito gosto em fazer um orçamento para si. No entanto, só poderemos reparar aparelhos que tenham sido devidamente embalados e se o remetente tiver pago a respectiva franquia.
- Não serão aceites aparelhos que tenham sido enviados pelo remetente sem este ter pago a franquia – caso se trate de mercadoria volumosa ou correio expresso ou outro tipo de carga especial.
- A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente.
Peças sobressalentes
Utilizar, para compras posteriores de peças sobresselentes, o endereço da assistência técnica ou o número de fax fornecido. Fornecer, quando do pedido, obrigatoriamente, o número de pedido.
Lâmina sobressalente ..... 13700206
Saco de recolha de relva .....72500211
Dados técnicos
Máquina de cortar relva eléctrica .....ERM 1231 G Potência de entrada do motor .....1200 W Tensão de rede ..... 220-240 V\~, 50/60 Hz Nº de rotações-marcha em vazio 3350 m/h Largura da lâmina..... 310 mm Altura de corte ..... 30 / 45 / 60 mm Classe de protecção ..... ☐ II Tipo de protecção ..... IP 24 Peso .....7,7 kg Volume do cesto de recolha de relva ..27 l Nível de intensidade sonora (L pA ) .....84 dB(A), K= 3 dB Nível de potência sonora (L wA ) garantida ..... 96 dB(A) medida ..... 93 dB(A), K wA = 3 dB Vibração (a n ) ..... 1,3 m/s²
Os valores do ruído e das vibrações são determinados de acordo com as normas e as directivas indicadas na Declaração de Conformidade. Reservamo-nos o direito de executar alterações técnicas ou no design do aparelho ao longo do desenvolvimento posterior sem aviso prévio. Portanto, não nos responsabilizamos pelas dimensões, indicações e dados indicados neste manual de instruções de serviço. Desta maneira, exceptuam-se todos os direitos de reivindicação com base no manual de instruções de serviço.
Localização de avarias
| Problema Causa possível | Correcção da avaria | |
| O aparelho não arranca. | Não há tensão de rede. | Verificar a tomada, o cabo, a linha eléctrica e a ficha e, se for necessário, solicitar a reparação a um electricista. |
| Interruptor liga/desliga com defeito. | Reparação pelo centro de assistência à clientela. | |
| Escovas de carvão gastas. | ||
| Motor com defeito. | ||
| Relva longa de mais. | Regular uma altura de corte maior. Levantar um pouco as rodas dianteiras premindo a haste do punho. | |
| Falha do motor. | Bloqueio causado por corpos estranhos. | Remover os corpos estranhos. |
| Resultado de corte in-satisfatório ou o motor trabalha com dificuldade. | Altura de corte baixa de mais. | Regular uma altura de corte. |
| Lâmina romba. Afiar ou substituir a lâmina. | ||
| Zona da lâmina obstruída. | Limpar o aparelho. | |
| Lâmina montada de maneira incorrecta | Montar correctamente a lâmina. | |
| A lâmina não gira. | Lâmina bloqueada pela relva. | Remover a relva. |
| Parafuso da lâmina frouxo. | Apertar o parafuso da lâmina. | |
| Ruídos, chocalhos ou vibrações anormais. | Parafuso da lâmina frouxo. | Apertar o parafuso da lâmina. |
| Lâmina avariada. Substituir a lâmina. | ||
Contenido
Volumen de entrega 71
Urbanização das Austrálias
Lotes 25 e 26
Apartado 1421
4471-909 Maia
Tel.: 022 960 9000
Fax: 022 960 0032
e-mail: geral@alfacomer.pt
I.T.S. Winschoten bv
Bezoekadres:
Papierbaan 55
9672 BG Winschoten
Postadres:
Antwoordnummer 300
9670 WB Winschoten
Tel.: 0900 8724357
Tel.: 0597 413753
Fax: 0597 420632
e-mail: itsw@planet.nl
92, S.A.
c/ Bristol, 32-34
Parque Europolis
28232 Las Rozas (Madrid)
Tel. 91 6409 950
Fax: 91 6407 135
e-mail: comercial@92sa.com
ITSw bv BE
Tel.: 03 54 13760
Fax: 03 54 15651
e-mail: forteam.esther@skynet.be
