| Tipo di prodotto | Tosaerba elettrico |
| Marca | Grizzly |
| Modello | ERM 1231 G |
| Potenza assorbita | 1200 W |
| Tensione di rete | 220-240 V ~ 50/60 Hz |
| Velocità al minimo | 3350 giri/min |
| Larghezza di taglio | 310 mm |
| Altezze di taglio regolabili | 30 / 45 / 60 mm (3 posizioni) |
| Peso | 7,7 kg |
| Capacità del sacco di raccolta | 27 L |
| Livello di pressione acustica (LpA) | 84 dB(A), K = 3 dB |
| Livello di potenza acustica garantito (LwA) | 96 dB(A) |
| Vibrazione (a_n) | 1,3 m/s² |
| Classe di protezione | II |
| Tipo di protezione | IP24 |
| Dispositivi di sicurezza | Pulsante di sblocco, leva di avviamento, protezione antiurto |
| Lunghezza max del cavo di prolunga | 75 m |
| Sezione del cavo di prolunga | 2,5 mm² |
| Garanzia | 24 mesi |
Domande frequenti - ERM 1231 G Grizzly
Domande degli utenti su ERM 1231 G Grizzly
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ERM 1231 G - Grizzly e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ERM 1231 G del marchio Grizzly.
MANUALE UTENTE ERM 1231 G Grizzly
Tagliaerba elettrico
Traduzione delle istruzioni per l'uso in originale

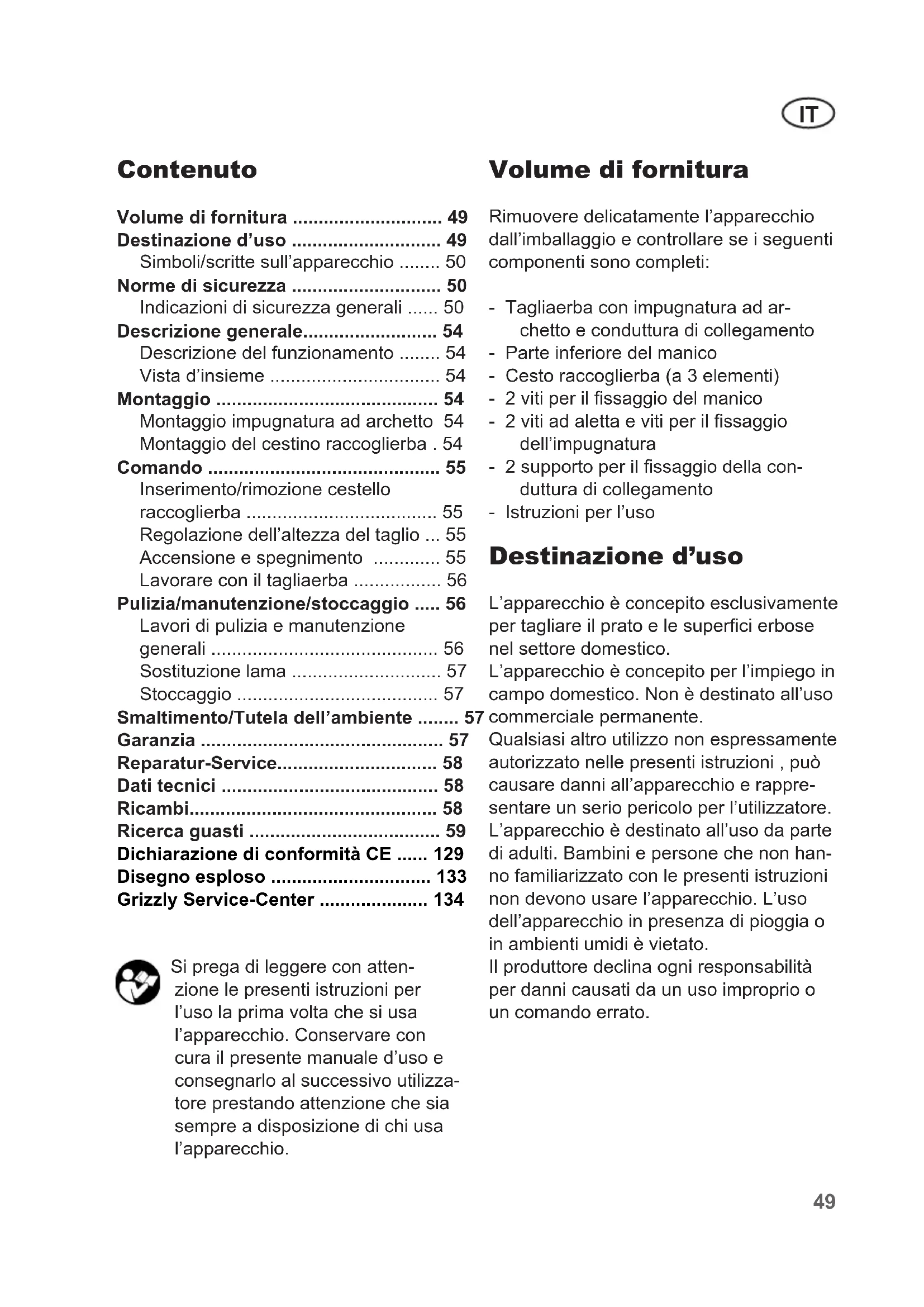

Volume di fornitura 49
Destinazione d'uso 49
Simboli/scritte sull'apparecchio ..... 50
Norme di sicurezza 50
Indicazioni di sicurezza generali ..... 50
Descrizione generale.... 54
Descrizione del funzionamento ..... 54
Vista d'insieme 54
Montaggio 54
Montaggio impugnatura ad archetto 54
Montaggio del cestino raccoglierba . 54
Comando 55
Inserimento/rimozione cestello raccoglierba 55
Regolazione dell'altezza del taglio ... 55
Accensione e spegnimento 55
Lavorare con il tagliaerba 56
Pulizia/manutenzione/stoccaggio ..... 56
Lavori di pulizia e manutenzione generali 56
Sostituzione lama 57
Stoccaggio 57
Smaltimento/Tutela dell'ambiente .....
Garanzia 57
Reparatur-Service.... 58
Dati tecnici 58
Ricambi.... 58
Ricerca guasti 59
Dichiarazione di conformità CE ..... 129
Disegno esploso 133
Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.
Volume di fornitura
Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:
- Tagliaerba con impugnatura ad archetto e conduttura di collegamento
- Parte inferiore del manico
- Cesto raccoglierba (a 3 elementi)
- 2 viti per il fissaggio del manico
- 2 viti ad aletta e viti per il fissaggio dell'impugnatura
- 2 supporto per il fissaggio della con- duttura di collegamento
- Istruzioni per l'uso
Destinazione d'uso
L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.
L'apparecchio è concepito per l'impiego in campo domestico. Non è destinato all'uso commerciale permanente.
Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.
Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato.
Simboli/scritte sull'apparecchio Norme di sicurezza
nzione!
Leggere attentamente le istruzioni d'uso.
Questa sezione tratta le indicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.
Non esporre l'apparecchio all'umidità. Non lavorare in presenza di pioggia e non tagliare erba bagnata.
Indicazioni di sicurezza generali
Pericolo di lesioni a causa di parti catapultate.
re lontane le persone dal tosaerba.
In caso in uso improprio questo apparecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguenti indicazioni di sicurezza e familiarizzare con tutti i componenti di comando.
Attenzione – Lame da taglio affiliate! Tenere lontani piedi e mani. Pericolo di lesioni!
nere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è in- ceppato o danneggiato.
Pericolo a causa del cavo di rete danneggiato.
Tenere il cavo di rete lontano dall'apparecchio e dalla lama da taglio!
Preparazione:
- Questo apparecchio non è concepito per essere usato da persone (compresi bambini) con limitate capacità fisiche, sensoriali o mentali o senza sufficiente esperienza e/o che non hanno le nozioni necessarie, salvo nei casi in cui siano sorvegliati da una persona responsabile per la loro sicurezza oppure vengano istruiti su come usare l'apparecchio.
- Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
- Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
- Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.
- L'operatore o utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.
- Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi
Attenzione!
della lama del tagliaerba.
Indicazione del livello di rumore L_wa in dB.
Classe di protezione II
Gli apparecchi elettrici non devo- no essere smaltiti insieme ai rifiuti domestici.
Cerchio di taglio
estranei che possono essere catturati e catapultati.
- Indossare apposito abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.
Evitare di indossare capi di abbiglia- mento aperti o con lacci o cinte pen- denti - Prima di ogni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del dispositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
- Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
- Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
- Prima dell'uso è necessario controllare sempre la conduttura di collegamento e la prolunga per verificare l'eventuale presenza di segni di danneggiamento o usura. Se la conduttura viene danneggiata durante l'uso, è necessario staccarla immediatamente dalla rete di alimentazione.
Non toccare la conduttura prima di staccarla. Non usare la macchina se la conduttura è consumata o danneggia-ta.
Lavorare con l'apparecchio:
Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!
Osservare la protezione antiru- more e le disposizioni locali. L'uso dell'apparecchio durante determi- nate giornate (p. es. domeniche e festivi) può essere limitato o vieta- to in determinate fasce orarie (ora di pranzo, riposo notturno) o in determinati ambienti (p. es. luoghi di cura, cliniche ecc..)
- Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una distanza sicura dagli utensili da taglio.
- Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
- Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
- Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendii eccessivamente ripidi.
- Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
- Accendere l'apparecchio con cautela secondo le indicazioni contenute nelle presenti istruzioni. Prestare attenzione
IT
ad una sufficiente distanza dei piedi dalle lame rotanti.
- Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In questo caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriori dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
- Non lavorare mai senza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulsione dell'erba
- Non lavorare mai senza protezione antiurto o cestello raccoglierba. Mantenersi sempre lontani dall'apertura di espulsione.
- Non avviare il motore quando si è posizionati davanti al vano di espulsione.
Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.
- L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Spegnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfici diverse dal prato e l'apparecchio venga condotto verso le e lontano dalle superfici da tagliare.
- Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
- Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
• Non lavorare con l'apparecchio danneggiato, incompleto o trasformato
senza il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure senza i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
- Non sovraccaricare l'apparecchio. Lavorare solo nel campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
- Non usare l'apparecchio nelle vici- nanze di liquidi o gas infiammabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosione.
- Non sollevare o trasportare mai l'apparecchio mentre il motore gira.
- Spegnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobili siano ferme:
- sempre, quando si abbandona l'apparecchio e non viene usato.
- prima di sbloccare i bloccaggi o di rimuovere gli intasamenti nel canale di espulsione;
- quando il cavo di rete è danneggia- to o aggrovigliato,
- prima di controllare, pulire l'appa-recchio o di eseguire lavori al me-desimo;
- quando si incontra un corpo estraneo. Individuare eventuali danneggiamenti all'apparecchio ed eseguire le riparazioni necessarie, prima di riavviare e lavorare con l'apparecchio;
- nel caso in cui l'apparecchio inizi a vibrare in modo anormale, è necessario un controllo immediato.
- garantire che qualsiasi dado, bullo-
ne e vite sia ben stretto.
- controllare il tosaerba per verificare l'eventuale presenza di danneggia- menti.
- eseguire le riparazioni necessarie delle parti danneggiate
- Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'apertura di espulsione dell'erba.
Manutenzione e stoccaggio:
- Durante i lavori di manutenzione delle lame da taglio, assicurarsi che le lame da taglio possano essere mosse anche quando la fonte di tensione è staccata.
- Assicurarsi che tutti i dadi, viti e bullo-ni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
- Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da noi autorizzati.
- Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.
- Trattare l'apparecchio con cura. Tene-re gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Seguire le disposizioni di manutenzione.
- Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
- Controllare regolarmente il dispositivo raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare parti-
colare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciate tra le lame rotanti e le parti fisse della macchina.
- Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.
Sicurezza elettrica:
- Prestare attenzione che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta dell'apparecchio.
- Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di apertura di massimo 30 mA an.
- Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
- Usare solo prolunga ammessi del tipo H05VV-F o H05RN-F, con una lunghezza massima di 75 m e concepiti per l'uso all'esterno. Il diametro del cavo di rete deve corrispondere minimo a 2,5 mm². Prima dell'uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
- Per il fissaggio del prolunga usare la spira del cavo prevista.
- Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il prolunga e provocare il contatto con le parti conduttive. In generale, condurre il prolunga dietro l'utilizzatore.
- Non usare il prolunga per staccare la spina dalla presa. Proteggere il prolunga dal calore, dall'olio e da spigoli vivi.
- Spegnere l'apparecchio e staccare
IT
la spina elettrica dalla presa, se il prolunga è danneggiato. Nel caso in cui la conduttura di collegamento di questo apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
- Non collegare un prolunga danneggiato alla rete di alimentazione. Non toccare un prolunga danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.
Descrizione generale
Descrizione del funzionamento
Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruttore di sicurezza e una protezione antiurto come anche di un cesto raccoglierba con indicatore del livello di riempimento. Inoltre l'apparecchio è regolabile in altezza a 3 livelli ed è dotato di ruote facili da manovrare.
Il funzionamento dei componenti è riportato nelle seguenti descrizioni.
Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-3.
Vista d'insieme
1 Impugnatura ad arco
2 Dadi ad aletta
3 Montante inferiore
4 Cestello raccoglierba
5 Ruote
6 Alloggiamento tagliaerba
7 Protezione antiurto
8 Serracavi
9 Presa dell'apparecchio
10 Pulsante di sblocco
11 Scarico della trazione cavo
12 Dadi ad alette
Montaggio
Prima di iniziare il lavoro, staccare la spina dell'apparecchio. Pericolo di danni a persone.
Montaggio impugnatura ad ar- chetto
-
Inserire i manici inferiori (3) nella sede dell'alloggiamento del tagliaerba (6).
-
Fissare i manici inferiori (3) con le viti fornite (13).
Fissare l'impugnatura ad archetto (1) con le viti fornite (14) e i dadi ad aletta (2) sul manico inferiore (3). ono possibili due posizioni.
- Attaccare il serracavo (8) nel manico inferiore (3) e fissarvi il cavo.
Allentando i due dadi ad aletta è possibile ribaltare l'impugnatura ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.
Montaggio del cestino racco- glierba
-
Assemblare le due parti del ce-sto raccoglierba (16).
-
Inserire l'impugnatura (15) in
una delle due parti del cesto raccoglierba (16).
Attenzione: non azionare l'apparecchio senza la protezione antiurto o il cestino raccoglierba completamente montati. Pericolo di lesioni!
Comando
Inserimento/rimozione cestello raccoglierba
-
Per appendere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e appendere il cesto raccoglierba (4). Ribaltare la protezione antiurto (7) sul cesto raccoglierba (4). Tiene il cesto raccoglierba (4) nella posizione corretta.
-
Per rimuovere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e staccare il cesto raccoglierba (4). Ribaltare indietro la protezione antiurto (7) sull'alloggiamento del tagliaerba (6).
Regolazione dell'altezza del taglio
Spegnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a persone.
L'apparecchio è dotato di 3 posizioni per la regolazione dell'altezza di taglio:
60 mm - grande l'altezza di taglio
45 mm - media l'altezza di taglio
30 mm - piccola L'altezza di taglio
-
Svitare le ruote (5).
-
Avvitare nuovamente le ruote (5) nella posizione desiderata. Tutte le ruote devono essere impostate sull'altezza corretta.
L'altezza di taglio corretta per un prato decorativo corrisponde a circa 30 - 45 mm, per un prato calpestabile a circa 45 - 60 mm.
Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.
Osservare i regolamenti per la protezione antirumore e le disposizioni locali.
Accensione e spegnimento
-
Inserire la spina del cavo di rete nella presa (9) sull'impugnatura ad archetto (1).
-
Per lo scarico della trazione, for- mare con l'estremità del cavo di rete un occhiello e appenderlo nello scarico della trazione (11). Confrontare con la figura. H.
-
Allacciare l'apparecchio alla tensione di rete.
-
Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
-
Per accendere l'apparecchio, premere il pulsante di sbloc-caggio (10) sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (12). Rilasciare il pulsante di sbloccaggio (10).
-
Per spegnere l'apparecchio, rila- sciare la leva di avviamento (12).
Dopo lo spegnimento dell'appa-recchio la lama continua a girare
per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.
Lavorare con il tagliaerba
Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più fitto e omogeneo.
Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70
- 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.
- Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa.
- Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato già tosato.
- Condurre l'apparecchio a passo d'uomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
- Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
- Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
- Pulire l'apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia, manutenzione, stoccaggio“
Dopo lo spegnimento dell'appa-recchio la lama continua a girare
per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.
Pulizia/manutenzione/ stoccaggio
Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali.
Indossare guanti quando si ma- neggia la lama.
Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.
Lavori di pulizia e manutenzione generali
Non spruzzare il tosaerba con ac- qua.
- Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.
- Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e dalla zona della lama. Non usare oggetti duri o appuntivi, possono danneggiare l'apparecchio.
- Lubrificare di tanto in tanto le ruote.
- Controllare il tosaerba prima di ogni uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
- Controllare le coperture e i dispositivi di sicurezza per verificare l'eventuale
presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione
Sostituzione lama
Se la lama è smussato, può essere affilata da un'officina specializzata. Se la lama è danneggiata o presenta uno sbilancia- mento, deve essere sostituita.
- Capovolgere l'apparecchio.
Usare guanti resistenti e tenere ferma la lama (18). Svitare la vite della lama (17) in senso anteriorio mediante un cacciavite dal mandrino motore.
- Rimontare la nuova lama (18) nella sequenza invertita. Prestare attenzione che la lama (18) sia posizionata correttamente e la vite della lama (17) sia ben stretta.
Stoccaggio
- Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini. Allentando i due dadi ad aletta (2) è possibile ribaltare l'impugnatura (1) ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.
- Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
- Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.
Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.
Smaltimento/Tutela dell'ambiente
Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.
Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.
- Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
Garanzia
- Per questo apparecchio forniamo 24 mesi di garanzia. Questo apparecchio non è adatto per l'uso industriale.
In caso di un impiego per uso industriale decade la garanzia. - I danni riconducibili ad usura, sovracca-rico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia.
- Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione
IT
siano state rispettate.
- I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.
Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.
Reparatur-Service
- Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro d'assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilerà volentieri un preventivo per i nostri clienti. Possiamo trattare solo apparecchi che siano ben imballati e che siano invia-ti con un'affrancatura sufficiente. I rischi di trasporto sono a carico del mittente.
- Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. È di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.
Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante, espresso oppure con altro tipo di carico speciale - non vengono accettate.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
Dati tecnici
Tagliaaerba elettrico .....ERM 1231 G
Potenza assorbita del motore .....1200 W Tensione nominale.. 220-240V\~, 50/60 Hz Numero di giri al minimo .....3350 min ^1 Larghezza lama ..... 310 mm Cerchio di taglio ..... 30 / 45 / 60 mm Classe di protezione ..... □II
Tipo di protezione .....IP 24 Peso .....7,7 kg
Volume cesto raccoglierba .....27 l Livello di pressione acustica
(L_pA) .....84 dB(A), K=3 dB Livello di potenza acustica (L_wA)
di garantito .... 96 dB(A) misurato .... 93 dB(A), K wA =3 dB aVibrazione (a n ) .... 1,3 m/s ^2
il valori di rumore sono stati rilevati adegua- tamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.
Modifiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istruzioni per l'uso sono perciò senza garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.
Ricambi
Per ordinare parti di ricambio rivolgersi al servizio di assistenza tecnica all'indirizzo o numero di fax indicato.
Lame di ricambio 13700206
Cestello raccoglierba .....72500211
Ricerca guasti
| Problema Possibile causa | Rimedio | |
| L'apparecchio non si accende | Tensione di rete mancante | Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto |
| Interruttore di accensione/ spegnimento difettoso | Riparazione da parte del centro di assistenza clienti | |
| Spazzola di carbone con- sumata | ||
| Motore difettoso | ||
| Erba troppo alta | Impostare un'altezza di ta- glio superiore. Sollevare leg- germente le ruote anteriori premendo l'impugnatura. | |
| Il motore si spegne | Bloccaccio da parte di corpi estranei | Rimuovere il corpo estraneo |
| Il risultato del lavoro non è soddisfacente oppure il motore è lento | Altezza di taglio troppo bassa | Impostare un'altezza di ta- glio superiore |
| Lama smussata | Fare arrotare o sostituire la lama | |
| Zona lama intasata Pulire l'apparecchio | ||
| Lama montata in modo errato | Montare correttamente la lama | |
| La lama non ruota | Lama bloccata dall'erba Rimuovere l'erba | |
| Vite della lama allentata Stringere la vite della lama | ||
| Rumori anormali, battito o vibrazioni | Vite della lama allentata Stringere la vite della lama | |
| Lama danneggiata Sostituire la lama | ||
Índice
Volume de fornecimento 60
29010 San Nicolò a Trebbia (PC)
Tel.: 0523 764811
Fax: 0523 768689
e-mail: info@gardenitalia.it
Екотехпродукт ООД
гр. София
