KULLANIM KILAVUZU PDVD7030 Difrnce

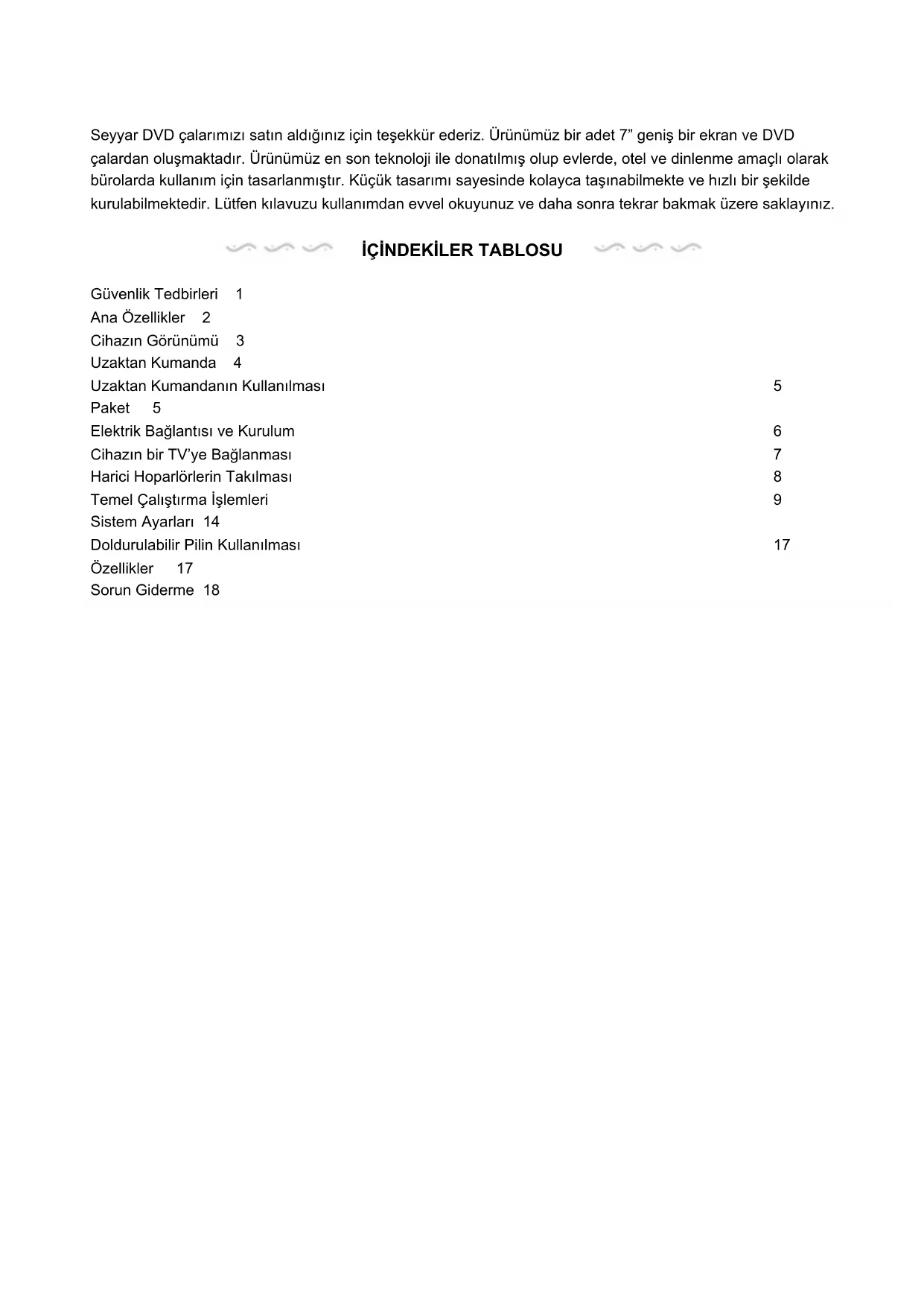

Seyyar DVD çalarımızı satın aldığınız için teşekkür ederiz. Ürünümüz bir adet 7" geniş bir ekran ve DVD çalardan oluşmaktadır. Ürünümüz en son teknoloji ile donatılmış olup evlerde, otel ve dinlenme amaçlı olarak bürolarda kullanım için tasarlanmıştır. Küçük tasarımı sayesinde kolayca taşınabilmekte ve hızlı bir şekilde kurulabilmektedir. Lütfen kılavuzu kullanımdan evvel okuyunuz ve daha sonra tekrar bakmak üzere saklayınız.

İÇİNDEKİLER TABLOSU

Güvenlik Tedbirleri 1

Ana Özellikler 2

Cihazın Görünümü 3

Uzaktan Kumanda 4

Uzaktan Kumandanın Kullanılması 5

Paket 5

Elektrik Bağlantısı ve Kurulum 6

Cihazın bir TV'ye Bağlanması 7

Harici Hoparlörlerin Takılması 8

Temel Çalıştırma İşlemleri 9

Sistem Ayarları 14

Doldurulabilir Pilin Kullanılması 17

Özellikler 17

Sorun Giderme 18

DİKKAT Yüksek Voltaj, Açmayınız

Kullanıcıyı elektrik çarpma riskine karşı uyarma işareti

Uyarı: yangın ve elektrik çarpmasını önlemek için, bu cihazı yamur ve nemli ortamlardan uzak tutunuz.

1) Lütfen kullanma kılavuzunu dikkatle okuyunuz ve cihazı güvenli şekilde kullanım için talimatları tam olarak yerine getiriniz.
2) Bu ürünü suya yakın yerlerde kullanmayınız. İçinde sıvı olan herhangi bir nesneyi cihazın üzerine koymayınız.
3) Kalorifer, ısıtıcı, soba, veya diğer ısı üreten (amfiler de buna dahil) ısı kaynaklarının yakınına cihazı kurmayınız.
4) Fırtinalı havalarda veya uzun bir süre cihazı kulanmadığınızda cihazı fişten çekiniz.
5) Temizleme ile ilgili: Sistemi fişten çekiniz, temizlik için yumuşak bir bez kullanınız. Sıvı deterjan veya spreyler kullanmayınız.
6) Sadece üretici tarafından önerilen aksesuvaları kullanınız.
7) Bakımın uzman elemenlarca yapılması gerekmektedir, Cihaz herhangi bir biçimde mesla kablosu veya fişi hasar gördüğüünde, cihzın içine sıvı veya başka yabancı nesneler girdiğinde, cihaz neme maruz kaldığında, ya da normal çalışmadığında servise götürülmelidir. Cihazı keni kendinize tamir etmeye kalkışmayınız çünkü yüksek voltajdan dolayı elektrik çarpması riski mevcuttur.
8) Farklı şekillerdeki mesela kalp veya yıldız şeklindeki diskleri cihazın çalışmasına engel olacakları için kullanmayınız.

Ana Özellikler

Oldukça aydınlık 7" inç LCD ekran

DVD, VCD, MP3, MPEG4, CD, JPEG, vs. disklerle uyumludur

Dahili stereo hoparlörler

Dahili doldurulabilir Lityum Polimer pil

PAL veya NTSC sistemlerini destekler

Çok dilde OSD seçeneği, hızlı ileri/geri özelliği, tekrar işlevi

Büyütme/küçültme işlevi

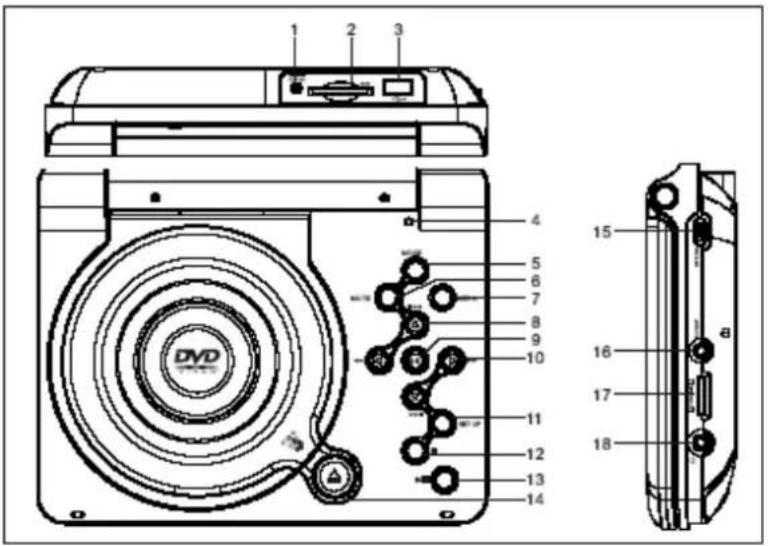

1 2 3 4 5 6 7 8 9 10 DVD 11 12 13 14 15 16 17 18

1. DC GİRİŞ 9V
2. USB yuvası
3. KONUM tuşu
4. OK tuşu 10.
5. Ayar tuşu
6. Çal/Duraklat
7. Güç AÇIK/KAPALI anahtarı

8. Ses

9. SD yuvası

10. LCD anahtari
11. SESSİZ tuşu
12. 1. Mönü tuşu

1. Durdurma düğmesi ■
2. AÇ düğmesi
3. AV ÇIKİŞ
4. Kulaklık Girişi

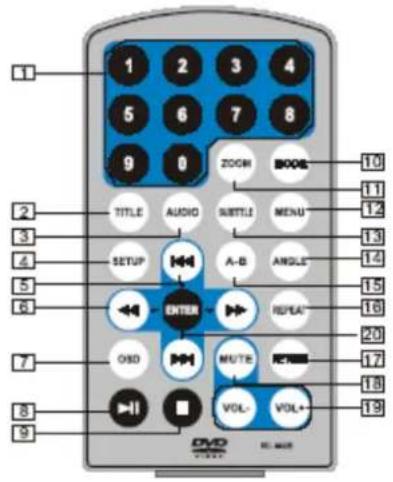

1 2 3 4 5 6 7 8 9 0 ZOOM BOOK 10 TITLE AUDIO SUSTLE MENU 11 12 2 3 4 5 6 SETUP A-B ANGLE 13 14 ENTER REPEAT 15 16 20 6D MUTE RETRISE 17 8 9 VOL-VOL+ DVD

1. Sayı tuşu

2. TITLE (başlık bilgisini görüntülemek için)

3. AUDIO (ses dilini seçmek için)

4. SETUP (Ayar mönüsü giriş veya çıkış için)

5. Önceki/Sonraki tuşu (Çalma esnasında önceki /sonraki bölüm veya sahneye gitmek için)

6. Hızlı ileri/geri tuşu (hızlı ileri/geri için 2, 4, 8, 16, veya 32 hızında arama)

7. OSD ( Çalma esnasında çalınan veya kalan süre gibi bilgileri ekranda görmek için)

8. Çal/duraklat

9. Durdur (çalmayı durdurmak için bir defa basınız, kaldığınız yerden çalmaya devam etmek için tuşuna basınız; çalmayı tamamen durdurmak için düğmeye iki defa basınız)

10. MODE (kaynağı seçmek için)

11. ZOOM (Çalma esnasında görüntüyü

büyütmek/küçültmek için)

1. Menu (Kök mönüye giriş ve mönüden çıkış için)

2. Subtitle (DVD disklerini çalarken altyazı dilini seçmek için)

3. Angle (Çoklu açı özelliği olan diskleri çalarken görüntü açısındanı değiştirmek için)

4. A-B (A noktasından B noktasına tekrarlayarak çalmak için, tekrarı iptal için tuşa tekrar basınız)

5. Repeat (Çalınan başlık, bölüm veya parçayı tekrarlamak için)

6. Return (Ana mönye dönmek için)

7. MUTE (Sessiz yapmak için)

8. VOL +/- (sesin ayarlanması için)

20: Enter (onaylama için)

Pili lütfen aşağıdaki resimde gösteridiği gibi kumandaya takınız.

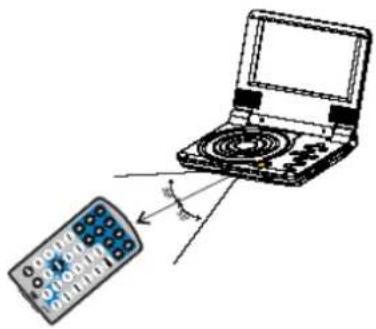

Kumandayı kullanırken, kızilötesi camın cihazın kumanda gözüne doğrultulmuş olduğundan emin olunuz. Kumanda İle cihaz arasındaki mesafe 3 metre olmalıdır. Lütfen sonraki talimatlara bakınız

1. Düşme veya ıslak alanlardan korumak için.
2. Cihazın kumanda gözünün doğrudan güneş ışığını almasına engel olmak için.
3. Kumanda çalışmadığında lütfen eski pili yenisiyle değiştiriniz.

Paket

DVD Çalarve beraberinde Lityum Polimer Pil	1
Uzaktan Kumanda ve Pil	1
Ses/Video Kablosu	1
AC/DC Güç Adaptörü	1
Çakmak Yeri Adaptörü	1
Kullanma Kılavuzu	1
Kulaklık	1

Elektrik Bağlantısı ve Kurulum

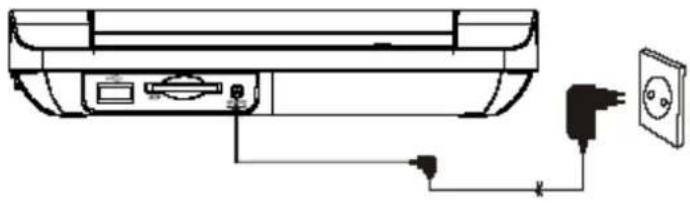

AC/DC güç adaptörünün bir ucunu cihazın sağında bulunan DC GİRİŞ 9V yuvasına takınız, sonra diğer ucunu da AC güç girişine takınız. Lütfen aşağıdaki talimatlara bakınız

Güç bağlantısı için aracınızın çakmak girişini kullanacaksanız:

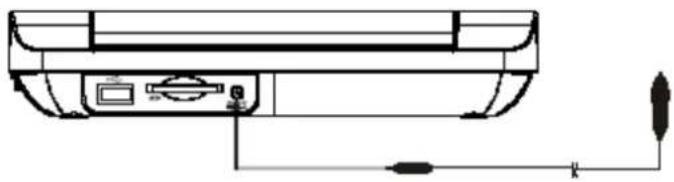

Çakma yeri adaptörünün bir ucunu cihazın DC GİRİŞ 9V yuvasına, diğer ucu da çakma girişine takınız. Aşağıdaki şekilde bakınız.

1. Çakmak yeri adaptörü pil doldurmak için kullanılmamalıdır
2. Çakmak yeri sadece 9-12V oranında güç varsa kullanılabilir

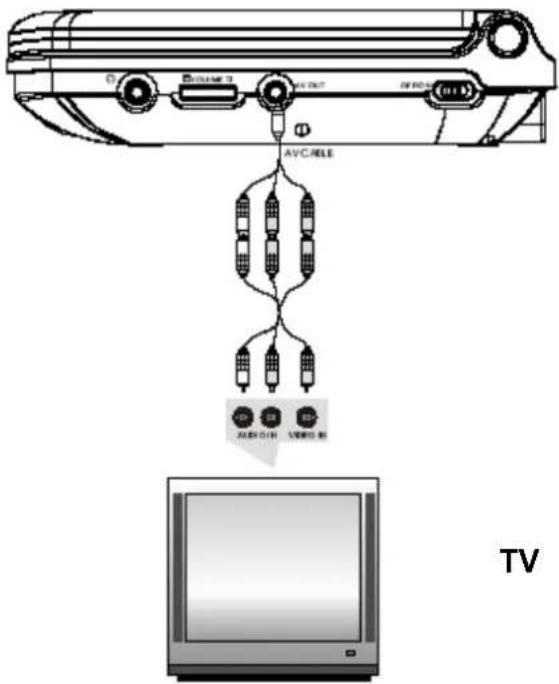

Kalüteli görüntü ve stereo sesin tadını çıkarmak için cihazınızı bir TV'ye bağlayabilirsiniz.

Lütfen aşağıdaki talimatları okuyunuz:

AVC-RELE AUDIO TV

Cihazını bir TV'ye bağlamak için lütfen bir AV kablosu kullanınız. Doğru takıldığından emin olunuz.

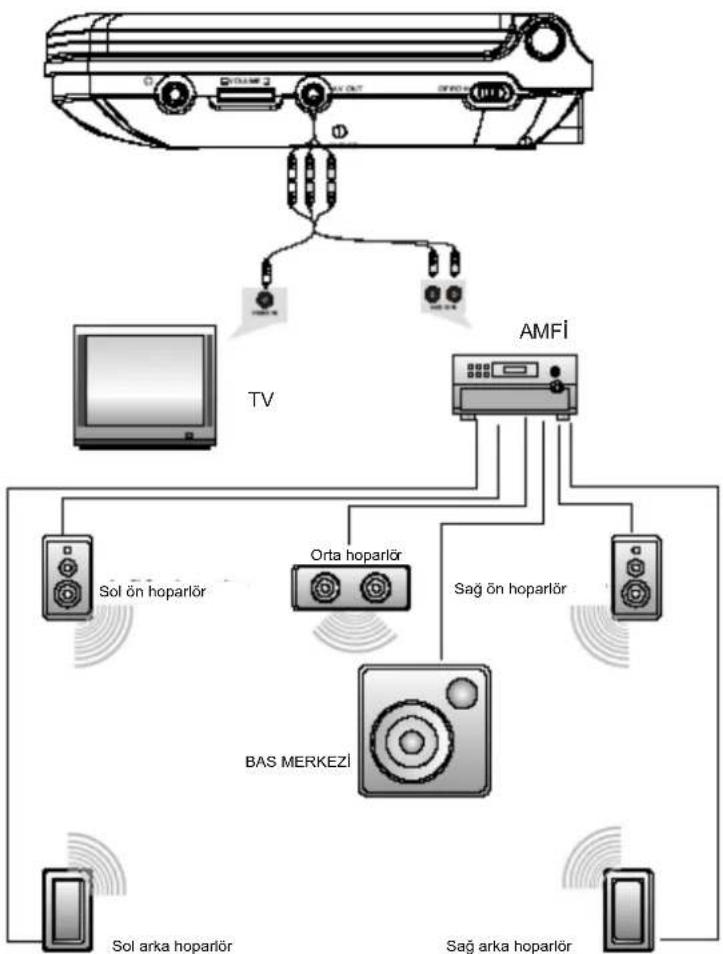

Cihaza harici hoparlörler de takılabilmektedir. Lüfen aşağıdaki şekle bakınız

Not: Cihazda 5.1 kanal çıkış bulunmamaktadır, ancak, AMFI'ye bağlantı yaptıktan sonra ses çıkışını 5.1 kanal olarak elde etmek mümkündür

Temel Çalıştırma İşlemleri

Çalınabilen diskler DVD, MPEG4, SVCD, VCD, CD, MP3,

1. Cihaza elektrik bağlantısı yaptıktn sonra, cihazı çalıştırmak için ON/OFF düğmesini ON konumuna alınız, ekranda ana mönü görüntülenecektir:

tuşuna basarak DVD konumuna veya Ortam konumuna giriniz ve onaylamak için OK tuşuna basınız. "Media" seçtiğinizde, USB veya SD/MMC kartını doğru taktığınızdan emin olunuz.

1. Disk bölmesini açarak etiketli kısmı yukarı gelecek şekilde bir disk takınız.

2. Disk bölmesini kapatınız. Cihaz diski yükeyecek ve çalmaya başlayacaktır.

3. Çalma işlemini durdurmak için ■ tuşuna bir defa basınız; sonra da ➤ tuşuna basarak kaldığınız yerden çalmaya devam ediniz; Çalma işlemini tamamen durdurmak için■ tuşuna iki defa basınız).

4. Çalma esnasında, tuşu ile çalmayı duraklatınız; tekrar bastığınızda normal çalma devam edecektir.

5. Çalma bittiğinde, lütfen cihazınızı kapatmak için ON/OFF düğmesini OFF konumuna alınız.

6. Bazı DVD Disklerde Başlık ve Bölüm mönüsü bulunabilir, mönü sayfasına gitmek için "MENU" tuşuna basınız, sonrada ◀◆◆◆◆◆ ile seçiminizi yapınız. ENTER ile de seçiminiz onaylayınız.

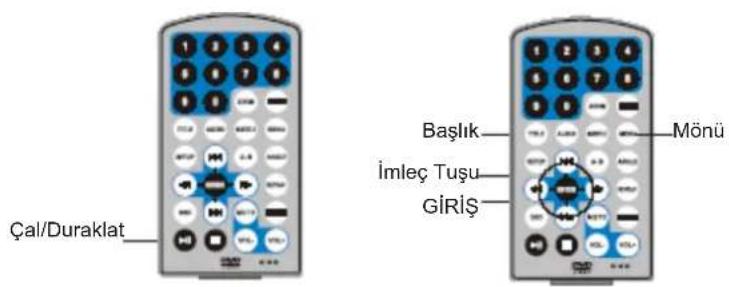

Çal/Duraklat Başlık İmleç Tuşu GİRİŞ Mönü

DVD, MPEG4, SVCD, VCD, CD disklerini çalarken, cihaz hızlı ileri veya geri gitme işlemi yapabilmektedir.

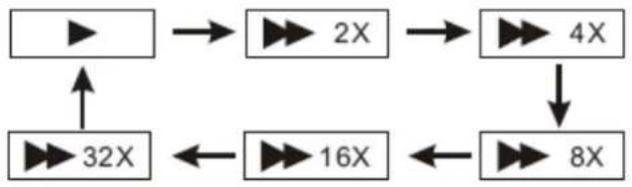

1. tuşu ile, cihaz ileri götürür. Devamlı bastığınızda, cihaz 2, 4, 8, 16, 32 hızlarında ilerler.


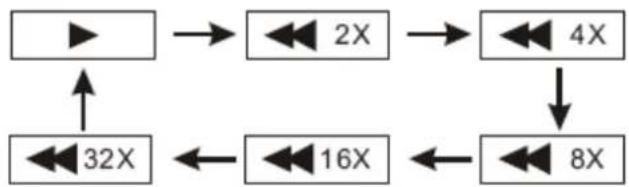

1. tuşu ile, cihaz geri götürür. Devamlı bastığınızda, cihaz 2, 4, 8, 16, 32 hızlarında geri ilerler.

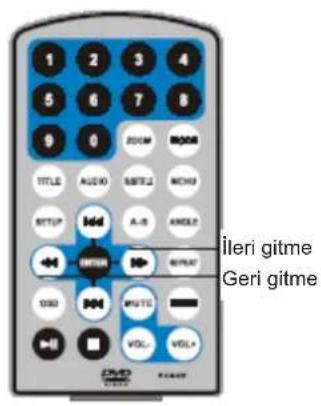

1 2 3 4 5 6 7 8 9 0 ROOM MDM TITLE AUDIO RESET MCH BETUP A-B AMERT BITTER RESET REPEAT OKO WRITE VOL VOL+ DVD GERi gitme

Tekrar Çalma

DVD, MPEG4, SVCD, VCD, CD, disklerini çalarken, kullanıcı bölüm, başlık veya tüm diski tekrarlayabilmektedir.

DVD disklerde, “repeat” tuşuna basıldığında, kullanıcı bir Bölümü tekrarlar; tekrar basıldığında Başlık tekrarlanır; üçüncü defa basıldığında da tüm Disk tekrar çalınır.

MP3 disklerde, "repeat" tuşu ile çalınmakta olan dosya tekrarlanır; tekrar basıldığında kılasör tekrarlanır; üçüncü defa basıldığında da tekrar işlemi iptal edilir.

Sevdiğiniz Sahneyi Tekrar Çalma

DVD, MPEG4, SVCD, VCD, CD, MP3, disklerini çalarken, kullanıcı belli bir kısmı tekrarlatarak çalabilir.

Çalma esnasında, A noktasındayken "A-B" tuşuna basınız, sonra da B noktasına gelindiğine tekrar basınız, cihaz A-B arasındaki kısmı tekrarlayarak çalacaktır.

Üçüncü defa tuşa basarak, normal çalma konumuna dönebilirsiniz.


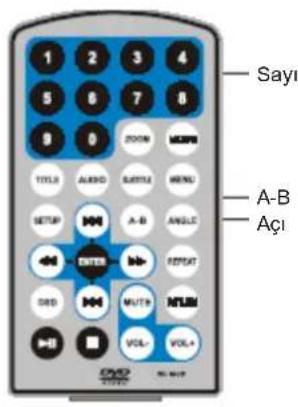

Sayı A-B Açı

Açi

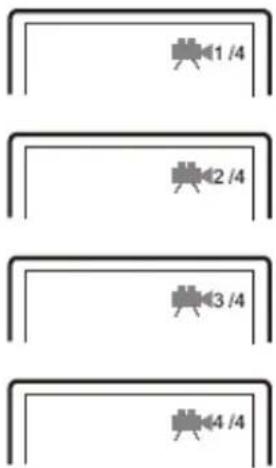

Çok açılı DVD disk çalaken, "Angle" tuşuna bastığınızda, ekranda şu görüntü belirecektir:

İstediğiniz açıyı seçmek için sayı tuşlarına basınız

Normal çalma konumuna dönmek için, lütfen "Angle" tuşuna basınız Cihaz varsayılan açıyı görüntüyecektir.

Not

Bu özellik sadece çok açılı kaydedilmiş disklerde geçerlidir.

1 /4 2 /4 3 /4 4 /4

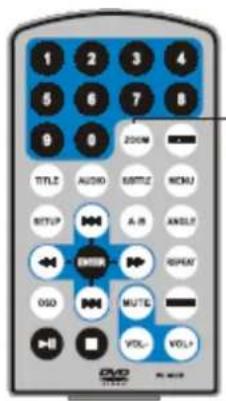

DVD, MPEG4, SVCD, VCD, disklerini çalarken, kullanıcı görüntü büyütebilir veya küçültebilir.

Çalma esnasında, "Zoom" tuşuna basınız, görüntü büyüyecektir; tekrar bastığınızda görüntü daha bir büyüyecektir; Dördüncü defa bastığınızda, resim küçülecektir, devamlı bastığınızda da görüntü normal haline dönecektir.

Görüntü büyütüldüğünde, kullanıcı resim içinde hareket etmek için↔ basabilir

1 2 3 4 5 6 7 8 9 0 ZOOM TITLE AUDIO EDITUE MENU BETUP A-IR ANGLE ONION GRIAM OSO MUTE VOL VOLA CNC TREND

Büyütme/küçültme

JPG Dosyasının Çalınması

1. Disk tablasına bir JPG diski takınız, cihaz diski okuyacak ve çalacaktır.
2. "MENU" tuşuna basarak JPG dosyalarına gözatabilirsiniz.
3. ▲▼ tuşuna basarak bir JPG dosyası açınız ve onaylamak için “ OK ” tuşuna basınız.
4. Resmi saat yönünün tersine döndürmek için, “◀” tuşuna; saat yönünde döndürmek için de “▶” tuşuna basınız
5. Resimleri görüntlerken OSD tuşuna basarak, şu konumlar arasında seçim yapabilirsiniz:

a. yukarıdan aşağı
b. aşağıdaki dan yukarı
c. soldan sağa doğru
d. sağdan sola doğru
e. sol üstten sağ alta doğru
f. sağ üstten sol alta doğru
g. sol alttan sağ üste doğru
h. sağ alttan sol üste doğru
I. yatay olaak ortadan kenarlara doğru
j. dikey olarak ortadan kenarlara doğru
k. Üstten ve alttan ortaya doğru.
I. sağda ve soldan ortaya doğru.
m. dört pencerenin üst atarafından alt tarafa doğru.
n. dört pencerenin sol yanından sağ tarafa doğru.
o. 4 kenardan ortaya doğru.

1. Dosyaları görüntülerken, "Angle" veya "Subtitle" veya "Audio" veya "A-B" veya "Title" vs tuşlarına bastığınızda "Ş" simgesi ekranda belirebilir; bu durumda bu özellikler çalışmaz demektir.
2. JPG dosyalarını görüntülerken, "■" basınız, resimler küçük resim olarak görünecektir, ▲▼◀▶ veya "ENTER" tuşuna basarak görüntülenecek bir resim seçiniz

MP3 dosyalarının çalınması

1. Disk bölmesine bir MP3 diski veya USB cihazını, SD kartı veya USB yuvasına veya SD kart yuvasına takınız.

“▲/▼” ya da “ENTER” tuşuna basarak bir MP3 dosyası seçiniz; “▶■” veya “ENTER” tuşuna basarak seçtiğiniz dosyayı çalınız.

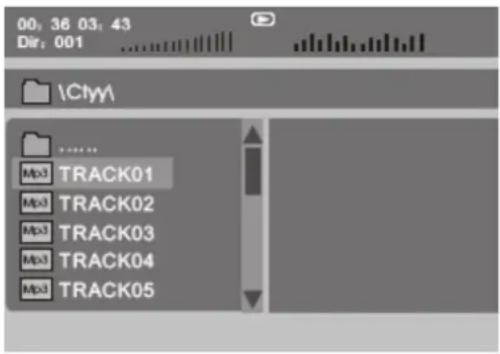

00, 36 03: 43 Dir: 001 \Ctyy1 ..... Mx3 TRACK01 Mx3 TRACK02 Mx3 TRACK03 Mx3 TRACK04 Mx3 TRACK05

Sistem Ayarları

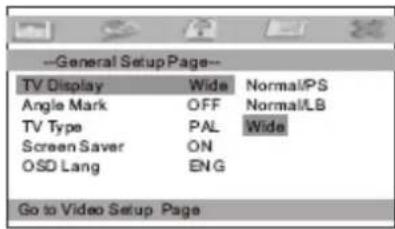

--General SetupPage-- TV Display Wide Angle Mark ON TV Type PAL Screen Saver ON OSD Lang ENG Go to Video SetupPage

"Setup" tuşuna basınız, Ekranda ana mönü görüntülenecektir.

Genel ayarlar Sayfası'nda, ◀▶ tuşu ile bu seöeneğe geliniz.

Çalıştırak için OK tuşun basınız.

Ayarı seçmek için ▲▼ tuşuna basınız.

Seçiminiz onaylamak için OK tuşuna basınız.

Çıkmak için ◀ tuşuna basınız.

Genel Ayarlar Sayfası

Bu seçenek sayesinde, kullanıcı televizyon sistemini seçebilir (Nomal/PS, Nomal/LS, Wide)

Varsayılan ayar "Wide"

Not

Bu işlev DVD diskinin kaydı esnasında ayarlanan görüntüleme oranına bağlıdır.

16:9 geniş ekran bir TV kullanırken lütfen "Wide(16:9)" ayarlayınız

--General Setup Page-- TV Display Wide Angle Mark ON OFF TV Type PAL ON Screen Saver ON OSD Lang Go to Video Setup Page

Açı İşareti:

Çalma esnasında görüntüleme açısını ayarlamak için kullanınız.

Seçilebilir Ayar: ON, OFF

Varsayılan ayar: ON

--General SetupPage-- TV Display Wide Angle Mark ON TV Type PAL PAL Screen Saver ON NT SC OSD Lang ENG Go to Video SetupPage

TV Tipi:

TV tipini (PAL,NTSC) seçmek için bu seçeneği kullanınız

Varsayılan ayar PAL'dir.

--General Setup Page-- TV Display Wide Angle Mark ON TV Type PLA Screen Saver ON OFF OSD Lang ENG ON Go to Video Setup Page

Ekran Koruyucu

Akran koruyucuyu devre sokup sokmamak için kullanınız.

Varsayılan ayar ON.

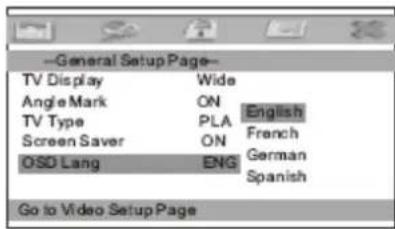

Sistem Ayarları

Bu seçenekte kullanıcı OSD dönü dilini seçebilmektedir.

Varsayılan: İngilizce

Video Ayar Sayfası

--Video Setup Page-- Panel Quality Go to Video Setup Page

Bu seçenek sayesinde, kullanıcı video çıkışının esim kalitesini ayarlayabilmektedir. Ayarlanabilen özellikler şunlardır:

Parlaklık, Zıtlık, Renk ve Aydınlık.

Tüm bu özelliklerin ortak ayarı 00'dır

Şifre Ayar Sayfası

Bu scenek sayesinde, bir şifr girebilirsiniz (dört rakamlı).

Tüm ebeveyn kontrol özellikleri şifre korumalıdır.

Varsayılan ayar 8888'dir.

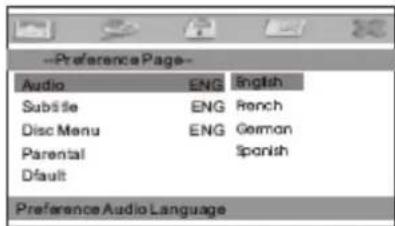

Özellikler Sayfası

Bu seçenekle, kullanıcı DVDler için istediği ses dilini seçebilir. Varsayılan dil İngilizce'dir.

Not

Ses dili her diskte kayıtlı olan ortama göre değişir.
Kullanıcı aynı zamanda çalma esnasında Audio tuşuna basmak suretiyle de ses dilini değiştirebilmektedir.

Ekranda gösterilecek altyazı dilini seçiniz.

Varsayılan ayar: OFF

Altyazı dilleri her diskte kayıtlı bilgilere göre değişir, altyazı dilini çalma esnasında SUBTITLE tuşuna basarak da değiştirebilirsiniz.

Sistem Ayarları

	Disk MönüsüBu özellik sayesinde diskte kayıtlı mönü dilini seçebilirsiniz.Varsayılan dil İngilizce'dir.Not: Disk mönü dilleri diskte kayıtlı bilgilere göre değişir.
	Ebeveyn kontolü:Bu seçenek sayesinde çocuklarınızın izleyebileceği filmlerin düzeyini ayarlayabilirsiniz.Seçilebiliar ebeveyn ayarları şunlardır: KID SAFE, G, PG, PG 13, PGR, R, Nc17, ADULT.Varsayılan ayar: ADULT.
	Varsayılan:Bu seçeneği seçerek OK tuşuna bastığınızda tüm ayarlar varsayılan fabrika ayarına dönecektir.

Özellikler

Uyumlu Diskler: DVD/VCD/CD/MP3/MPEG4

Sinyal Sistemi: PAL/NTSC

Ekran boyutu: 7 inç

Çalışma Frekansı: 20 Hz ila 20 kHz arası

Video çıkışı: 1 Vp-p/75 Ohm, dengesiz

Ses çıkışı: 1.4Vrms/10kOhm

Ses S/N: 80 dB'den daha iyi

Dinamik mesafe: 85 dB'den daha iyi

USB: USB 1.1 destekler

Lazer: Yarıiletken lazer, Dalga Boyu: 650 nm/795 nm

Güç Kaynağı: DC 9-12V

Güç Tüketimi: 10 W

Çalıştırma sıcaklıkları: 5\~40°C

Ağırlık: 0.753kg

Ebat (ExB x Y): 206x 158 x 41mm

Pil tipi: Li Polimer

Doldurulabilir Pil Kullanımı

Bu cihaz taşınma esnasında güç kaynağı olarak doldurulabilir uzun ömürlü Li polimer pil kullanmaktadır. Pilin "Bellek Etkisi" yoktur dolayısıla pil boş veya az dolu haldeyken güvenle doldurulabilmektedir. Her defasında 6 saat doldurma süresi yeterlidir, dolu bir pil 2 saat dayanacaktır.

Pilin Kullanımına ilişkin Tedbirler

Pil sadece cihaz KAPALI konumdayken doldurulabilir, devamlı güç kaynağı sağlar, kırmızı ışık bu esnada yanacak, pil tam dolduğunda da sarı renge dönecektir.

Doldurulabilir Pilin Kullanılması ve Bakımı

1. Normal çalışma sıcaklığı: 0°C \~45°C;
2. Cihazı kulanmıyorsanız AC/DC güç kaynağının kablosunu fişten çekiniz;
3. Çalışma esnasında ısı oluşacaktır, bu normaldir, ancak uzun süre başiboş çalışmamalıdır;
4. Cihazın herhangi bir neseneye çarpmasına engel olunuz, ve de nemli ve sıcak yerlerden uzak tutunuz.

Sorun Giderme

SORUN	ÇÖZÜM
Ses yok ya da bozuk ses var	Cihazın bağlantılarının tam olması gerekir.Tüm kabloların yerlerine iyice takılı olduğundan emin olunuz.
Filmi devamlı izleyemiyorum	Uyarı ve açıklamalar kısmında ileri gidemezsiniz zira disk bu bilgileri geçmenizi engelleyecek şekilde hazırlanmıştır.
Ekranda simgesi biliriyor	Özellik veya işlev şu anda gerçekleştirilemiyor çünkü:1. Diskin yazılımı engel oluyordur.2. Diskin yazılımı özelliği desteklemiyordur (mesela: açılar)3. Özellik şu anda kullanılamıyordu.4. Kayıtlı başlık veya bölüm sayısından yüksek bir sayı seçmişsinizdir.
Görüntü bozuk	Disk hasarlıdır. Başka bir disk deneyiniz;İlei veya geri giderken görüntünen bozulması normaldir.
İleri veya geri gidemiyorum	Bazı diskler ilerleme veya atlama özelliklerini desteklemeyebilir;Filimin başındaki uyarı ve açıklamaları atlamaya çalışırsanız, bunu başaramazsınız. Filmin bu kısımları atlanmayacak şekilde hazırlanmıştır.

Devamlı suretteki gelişmeleden dolayı, yukarıdaki işlev ve özellikler önceden haber verilmeksizin değiştirebilir.
