MANUAL DE USUARIO PDVD7030 Difrnce

MANUAL DE UTILIZADOR

Lembra o utilizador de ter cuidado e evitar o choque eléctrico

Coluna estéreo integrada

Prima as teclas numéricas para seleccionar o ângulo pretendido

Cuidados relacionados com a Recarga da Bateria

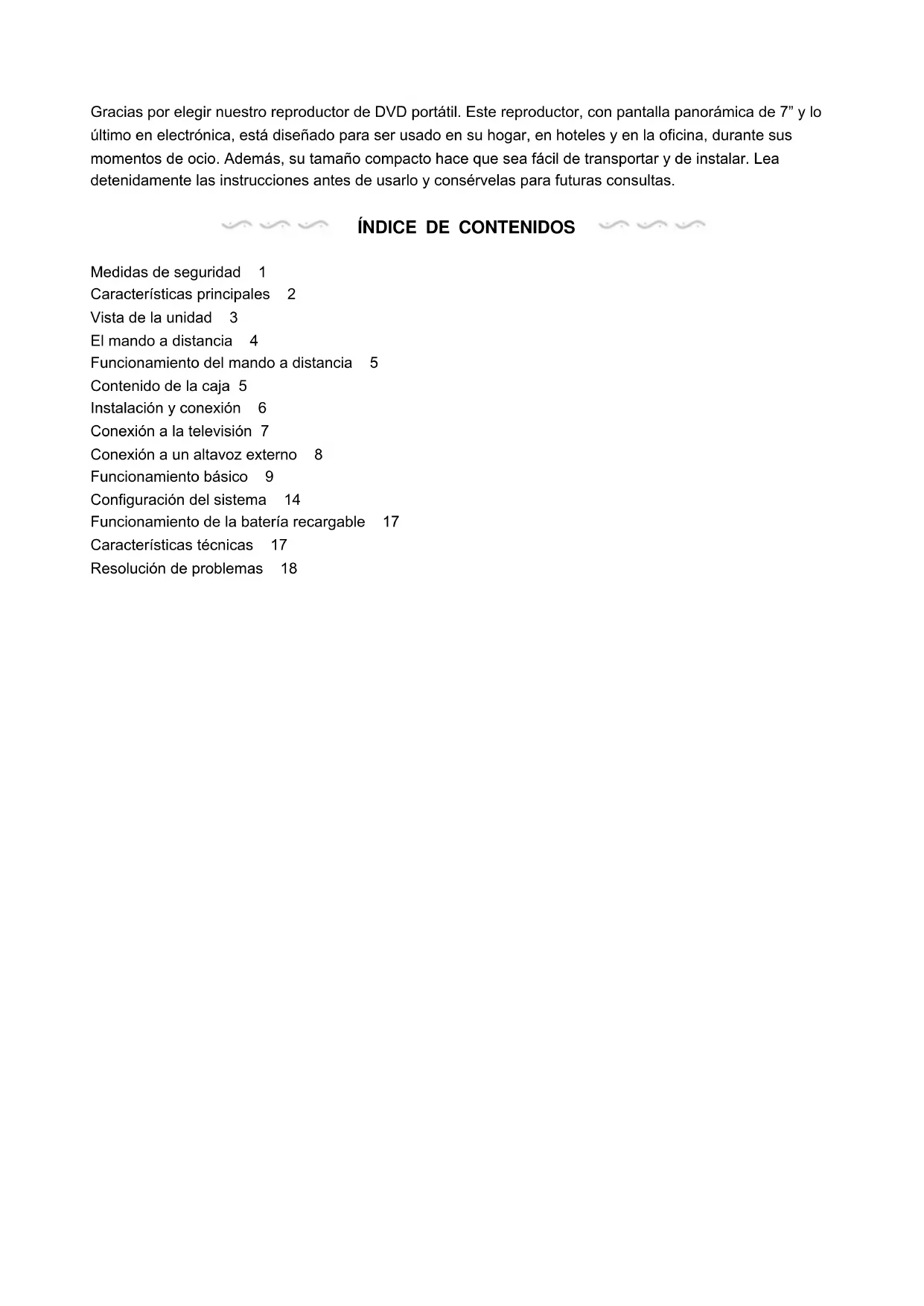

Gracias por elegir nuestro reproductor de DVD portátil. Este reproductor, con pantalla panorámica de 7" y lo último en electrónica, está diseñado para ser usado en su hogar, en hoteles y en la oficina, durante sus momentos de ocio. Además, su tamaño compacto hace que sea fácil de transportar y de instalar. Lea detenidamente las instrucciones antes de usarlo y consérvelas para futuras consultas.

ÍNDICE DE CONTENIDOS

Medidas de seguridad 1

Características principales 2

Vista de la unidad 3

El mando a distancia 4

Funcionamiento del mando a distancia 5

Contenido de la caja 5

Instalación y conexión 6

Conexión a la televisión 7

Conexión a un altavoz externo 8

Funcionamiento básico 9

Configuración del sistema 14

Funcionamiento de la batería recargable 17

Características técnicas 17

Resolución de problemas 18

PRECAUCIÓN Alto voltaje. No abrir

Recuerde tomar precauciones para evitar sufrir una descarga eléctrica

Atención: Para reducir el riesgo de incendio y de descarga eléctrica, no exponga el aparto a la lluvia o la humedad.

1) Lea detenidamente el manual de instrucciones y siga las normas para un funcionamiento seguro del aparato.

2) No utilice el aparato cerca del agua y no lo coloque sobre él ningún recipiente con algún líquido en su interior.

3) No instale el aparato cerca de fuentes de calor como radiadores, rejillas de calefacción, hornos y otros aparatos (incluidos amplificadores) que emitan calor.

4) Desenchufe la unidad durante las tormentas eléctricas y cuando no vaya a usarlo durante un periodo de tiempo prolongado.

5) Sobre la limpieza: desenchufe la unidad y utilice sólo un trapo húmedo para limpiarlo. No emplee detergentes líquidos ni aerosoles.

6) Utilice sólo aquellos accesorios indicados por el fabricante.

7) Si la unida resulta dañada en forma alguna, el cable de alimentación o el enchufe están dañados, algún líquido ha salpicado la unidad o se han introducido objetos en su interior, ha estado expuesta a la humedad o no funciona correctamente, no intente repararla usted mismo, ya que podría sufrir una descarga eléctrica de alto voltaje. Lleve la unidad a un servicio técnico cualificado.

8) No utilice discos de formas irregulares, como de corazón o estrella, ya que podrían causar averías en al unidad.

Características principales

Pantalla LCD de 7" brillo

Compatible con discos de DVD, VCD, MP3, MPEG4, CD, JPEG, etc.

Altavoz estéreo incorporado

Batería de polímero de litio recargable incorporada

Sistemas PAL y NTSC

Función de selección de idioma del texto en pantalla, avance/retroceso rápido y repetición

Función de zoom

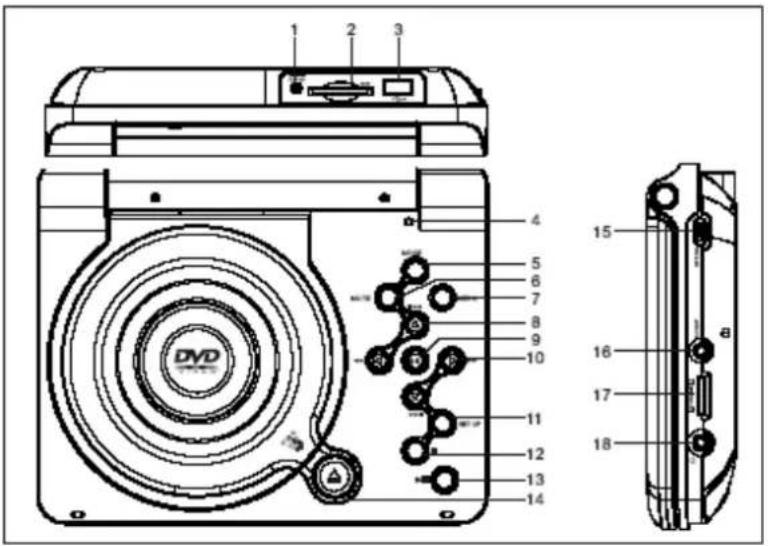

1 2 3 4 5 6 7 8 9 10 DVD 11 12 13 14 15 16 17 18

1. Puerto USB

2. Botón OK 10.

3. Botón Setup 12. Botón detener

4. Reproducir/pausa 14. Botón ABRIR
5. ON/OFF 16. Salida AV

6. Volumen 18. Entrada de auriculares

7. Ranura SD 1. Entrada CC 9 V

8. Interruptor LCD
9. Botón MUTE 5. Botón MODE
10. 1. Botón Menu

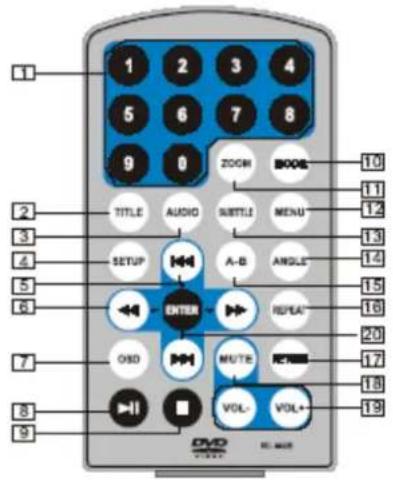

1 2 3 4 5 6 7 8 9 0 ZOOM BOOK 10 TITLE AUDIO SUSTLE MENU 11 12 2 3 4 5 6 SETUP A-B ANGLE 13 14 ENTER REPEAT 15 16 20 6D MUTE VOLT- 17 8 9 DVD VOL+ 18 19 VOL+

1. Botones numéricos

2. TITLE (Para mostrar la información del título)

3. AUDIO (para seleccionar el idioma del audio)

4. SETUP (para entrar/salir del menú de configuración)

5. Botón Anterior/Siguiente (Para ir al capítulo o la escena anterior/siguiente durante la reproducción)

6. Botón de Avance/Retroceso rápido (para buscar hacia delante/atrás a una velocidad de 2, 4, 8, 16, o 32)

7. OSD (Para mostrar la información del disco, tal como el tiempo transcurrido y el restante, durante la reproducción)

8. Reproducir/pausa

9. Detener (Púlselo una vez para detener la reproducción y a continuación pulsar ▶ para reanudarla desde el punto donde la detuvo; púlselo dos veces para detener la reproducción por completo)

10. MODE (Para seleccionar la fuente)

11. ZOOM (Para ampliar/reducir la imagen durante la reproducción)

12. Menu (Para entrar/salir de un menú raíz)

13. Subtitle (Para seleccionar el idioma de los subtítulos durante la reproducción de un DVD)

14. Angle (Para cambiar el ángulo de visión durante la reproducción de un disco con multi-ángulo)

15. A-B (Para repetir el segmento especificado entre A y B. Púlselo de nuevo para cancelar la función)

16. Repeat (Para repetir el título, el capítulo o la pista en reproducción)

17. Return (Para volver al menú principal)

18. MUTE (Para eliminar el sonido)

19. VOL +/- (Para regular el volumen)

20: Enter (Para confirmar)

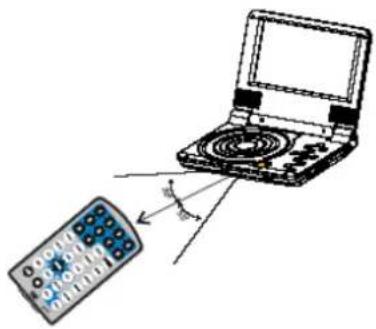

Funcionamiento del mando a distancia

Introduzca la bacteria en el mando a distancia como se indica en las ilustraciones siguientes.

Cuando utilice el mando a distancia, asegúrese de que la ventana de infrarrojos apunta a la ventana receptora de infrarrojos del aparato. La distancia máxima entre el mando distancia y la unidad es de 3 metros (vea la siguiente ilustración).

1. Evite que el mando a distancia sufra caídas y quede expuesto a ambientes húmedos.
2. La ventana receptora de infrarrojos no debe estar expuesta a la luz solar directa.
3. Si el mando a distancia no funciona, cambie la batería por otra nueva.

Contenido de la caja

Reproductor de DVD con bacteria de polímero de litio incorporada	1
Mando a distancia con batería	1
Cable de Audio/Vídeo	1
Adaptador de corriente CA/CC	1
Adaptador para el encendedor del coche	1
Manual de instrucciones	1
Auriculares	1

Instalación y conexión

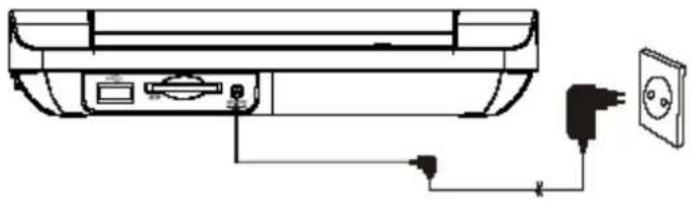

Conecte un extremo del adaptador de corriente CA/CC a la entrada CC de 9V de la unidad y el otro, a una toma de corriente CA (vea la siguiente ilustración).

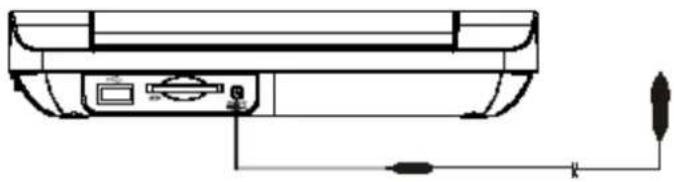

Conexión al encendedor del coche:

Conecte un extremo del adaptador para el encendedor del coche a la entrada CC de 9 V de la unidad y el otro, a la ranura del encendedor (vea la siguiente ilustración).

1. El adaptador para coche no puede utilizarse para recargar la batería.
2. El adaptador para coche sólo puede emplearse en vehículos con una corriente de entre 9 y 12 V.

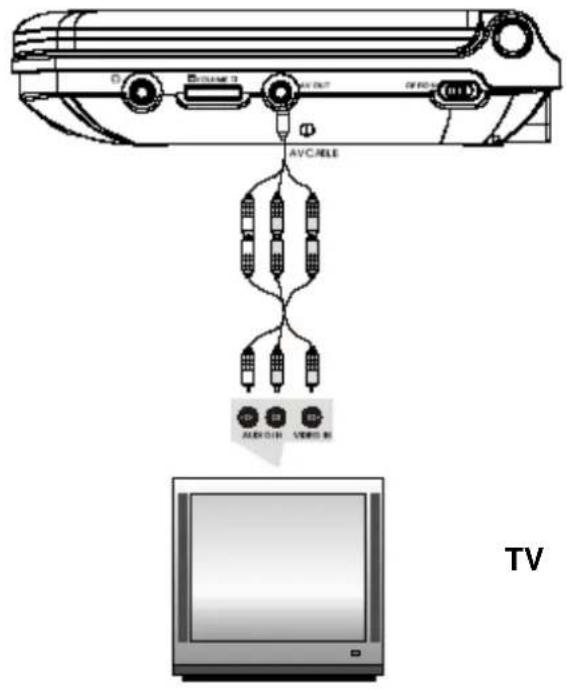

Puede conectar la unidad a la TV para disfrutar de una imagen de gran calidad y un sonido estéreo (vea la siguiente ilustración).

AVC/RELE AUDIO VIDEO TV

Utilice el cable de AV para conectar la unidad a la televisión. Asegúrese de realizar la conexión correctamente.

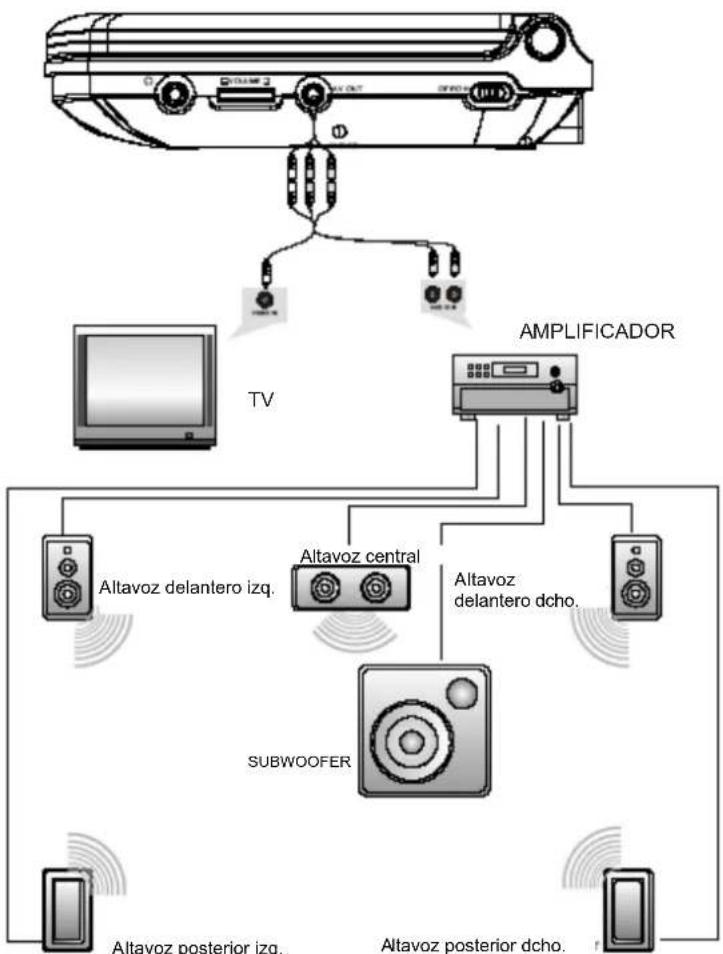

La unida puede conectarse a un altavoz externo (vea la siguiente ilustración).

Aviso: La unidad no incorpora un canal 5.1. Sin embargo, tras conectarla a un amplificador se puede emitir audio a través de dicho canal

Funcionamiento básico

Reproducción de discos DVD, MPEG4, SVCD, VCD, CD, MP3,

1. Tras conectar la unidad a la toma de corriente, enciéndala colocando el interruptor ON/OFF en la posición ON. En la pantalla aparecerá el menú principal:

Pulse 🐘 para entra en modo DVD o Media y a continuación pulse OK para confirmar. Si selecciona "Media", asegúrese de insertar el dispositivo USB o la tarjeta SD/MMC correctamente.

1. Abra la bandeja del disco e introdúzcalo con la etiqueta hacia arriba.

2. Cierre la bandeja del disco. La unidad cargará el disco y comenzará a reproducirlo.

3. Pulse ■ una vez para detener la reproducción momentáneamente y a continuación pulse ▶ para reanudarla desde el punto donde la detuvo. Pulse ■ dos veces para detener la reproducción por completo.

4. Durante la reproducción, pulse → para pausarla. Vuelva a pulsarlo para reanudar la reproducción.

5. Cuando termine la reproducción, apague la unidad colocando el interruptor ON/OFF en la posición OFF.

6. En los DVD con menú de títulos y capítulos, pulse "MENU" para acceder a la página del menú y utilice los botones ◀◀◀◀◀◀◀ para seleccionar el que desee. Para confirmar, pulse ENTER.

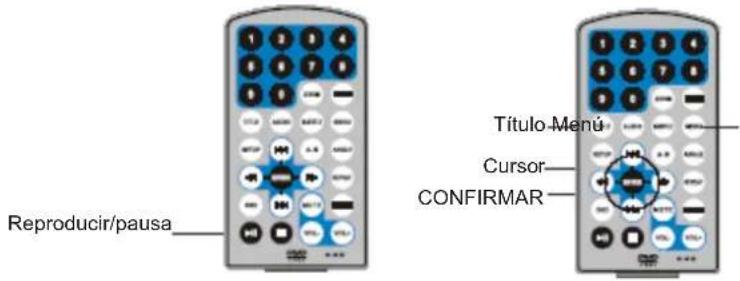

Reproducir/pausa Título Menú Cursor CONFIRMAR

Durante la reproducción de un disco DVD, MPEG4, SVCD, VCD, CD, puede activar las funciones de avance y retroceso rápidos.

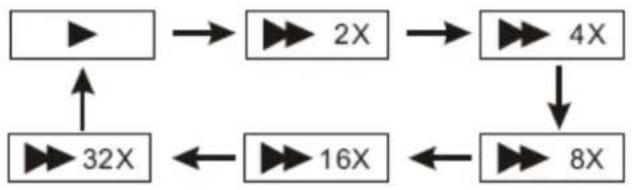

1. Pulse▶, para activar el avance rápido. Vuelva a pulsarlo repetidamente y la velocidad irá aumentando a 2, 4, 8, 16 y 32.


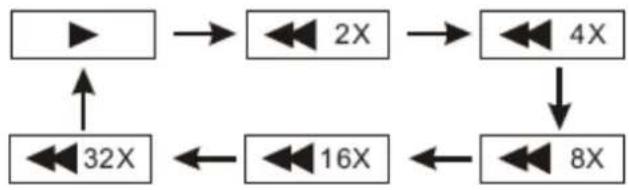

1. Pulse ← para activar el retroceso rápido. Vuelva a pulsarlo repetidamente y la velocidad de reproducción irá disminuyendo a 2, 4, 8, 16 y 32.

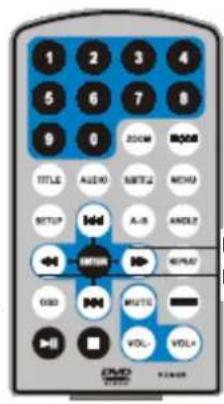

1 2 3 4 5 6 7 8 9 0 ZOOM BOOK TITLE AUDIO RESET NO CHAP SETUP A-8 AND 2 Add IDD 04 MATHO 3D > BREAD 050 104 MUTO VOL VOLA CRWD VOLT VLAN

Búsqueda hacia delante Búsqueda hacia atrás

Repetir la reproducción

Durante la reproducción de un disco DVD, MPEG4, SVCD, VCD, CD, puede repetir un capítulo, un título o el disco completo.

En discos DVD, pulse el botón "Repeat" para repetir el capítulo que está siendo reproducido, vuelva a pulsarlo para repetir el título, y púlselo una tercera vez para repetir el disco entero.

En discos MP3, pulse el botón "Repeat" para repetir el archivo que está siendo reproducido, vuelva a pulsarlo para repetir toda la carpeta y púlselo una tercera vez para cancelar la repetición de la reproducción.

Repetir la reproducción de la escena favorita

Durante la reproducción de un disco DVD, MPEG4, SVCD, VCD, CD, MP3, puede activar la repetición de un segmento determinado.

Pulse el botón "A-B" durante la reproducción para indicar el punto A, y a continuación vuelva a pulsarlo para indicar el punto B. La unidad repetirá automáticamente el segmento comprendido entre ambos puntos.

Si lo pulsa una tercera vez, la unidad volverá a la reproducción normal.

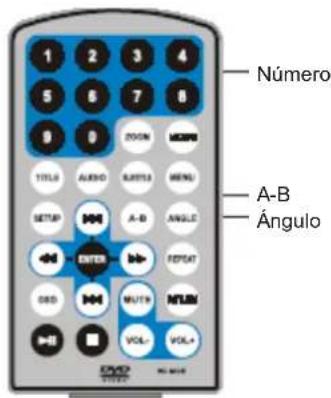

Número A-B Ángulo

Ángulo

Durante la reproducción de un DVD con multi-ángulo, pulse el botón "Angle" y lo siguiente aparecerá en la pantalla:

Con los botones numéricos, seleccione el ángulo que desee.

Para volver a la reproducción normal, pulse "Angle". La unidad reproduce el disco desde el ángulo por defecto.

Aviso

Esta función sólo está disponible para discos con multi-ángulo.

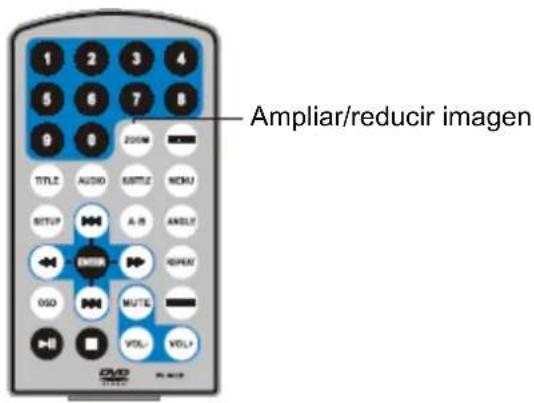

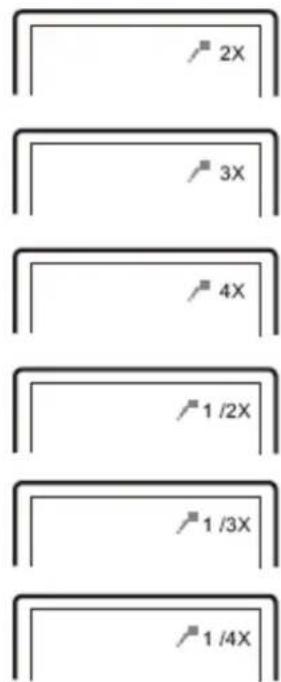

Ampliación y reducción de la imagen

Durante la reproducción de un disco DVD, MPEG4, SVCD, VCD, puede ampliar y reducir la imagen si lo desea.

Pulse el botón "Zoom" durante la reproducción para ampliar la imagen. Vuélvalo a pulsarlo y el tamaño de la imagen seguirá aumentando. Púlselo una cuarta vez y la imagen alcanzará el tamaño máximo. Continúe pulsando este botón y la imagen volverá a su tamaño original.

Al ampliar la imagen, utilice los botones «» para desplazarla.

Ampliar/reducir imagen

Reproducción de archivos JPG

1. Introduzca el disco JPG en la bandeja y la unidad comenzará a leerlo y reproducirlo automáticamente.
2. Pulse "MENU" para acceder a los archivos JPG.
3. Con los botones ▲▼, seleccione el archivo JPG que desee y pulse "OK" para confirmar.
4. Para rotar la imagen hacia la izquierda, pulse “◀”; para rotarla hacia la derecha, pulse“▶”.
5. Durante la visualización de las imágenes, pulse el botón OSD para seleccionar la transición de entre las siguientes:

a. de arriba abajo
b. de abajo arriba
c. de izquierda a derecha
d. de derecha a izquierda
e. de la esquina superior izquierda a la inferior derecha
f. de la esquina superior derecha a la inferior izquierda
g. de la esquina inferior izquierda a la superior derecha
h. de la esquina inferior derecha a la superior izquierda
I. del centro hacia izquierda y derecha
j. del centro hacia arriba y abajo
k. de los bordes superior e inferior hacia el centro
I. de los bordes izquierdo y derecho hacia el centro
m. de arriba abajo en cuatro ventanas
n. de izquierda a derecha en cuatro ventanas
o. de los cuatro lados hacia el centro

1. Al pulsar los botones "Angle", "Subtitle", "Audio", "A-B", "Title", etc., durante la reproducción, el símbolo "∅" puede aparecer indicando que estas opciones no están disponibles.
2. Durante la visualización de archivos JPG, pulse "■" para reproducir las vistas en miniatura de las imágenes y utilice los botones ▲▼◀▶ o "ENTER" para seleccionar la que desee.

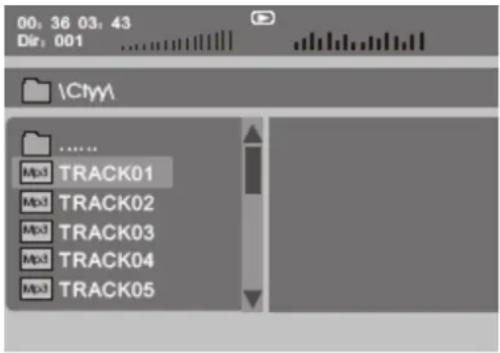

Reproducción de archivos MP3

1. Introduzca el disco MP3 en la bandeja o inserte un dispositivo USB o una tarjeta SD en la ranura correspondiente. A continuación, “▲/▼” o “ENTER” para seleccionar el archive MP3 que desee y finalmente pulse”▶■” o “ENTER” para reproducirlo.

00: 36 03: 43 Dir: 001 \Ctyy\ Mpx3 TRACK01 Mpx3 TRACK02 Mpx3 TRACK03 Mpx3 TRACK04 Mpx3 TRACK05

Configuración del sistema

Pulse el botón "Setup" para desplegar el menú principal en la pantalla.

En la página General Setup Page (Página de configuración general), pulse ◀▶ para destacar un elemento.

Pulse ▲▼ para seleccionar la configuración.

Pulse OK para confirmar la selección.

Pulse ◀ para salir.

Página de configuración general

En esta opción podrá configurar el formato de pantalla (Nomal/PS, Nomal/LS, Wide).

La configuración por defecto es "Wide".

Nota

Esta función depende del formato de pantalla en que ha sido grabado el disco DVD.

☆ Seleccione "Wide (16:9)" cuando use una televisión de panorámica de 16:9.

Esta opción le permite seleccionar el ángulo durante la reproducción.

Configuración opcional: ON, OFF

La configuración por defecto es: ON

Entre en esta opción para seleccionar el tipo de televisión (PAL, NTSC).

La configuración por defecto es PAL.

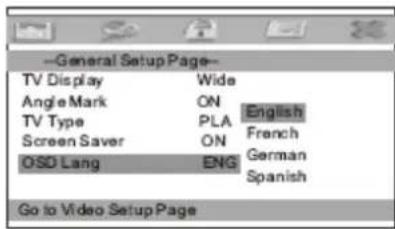

--General Setup Page-- TV Display Wide Angle Mark ON TV Type PLA Screen Saver ON OFF OSD Lang ENG ON Go to Video Setup Page

Screen Saver

En esta opción puede activar y desactivar la función de protector de pantalla.

La configuración por defecto es ON.

Configuración del sistema

En esta opción el usuario puede seleccionar el idioma del texto en pantalla.

La configuración por defecto es: English

Página de configuración vídeo

--Video Setup Page-- Panel Quality Go to Video Setup Page

Esta opción le permite ajustar la calidad de la salida de vídeo e incluye los siguientes elementos: brillo, contraste, matiz y saturación. La configuración por defecto para todos ellos es 00.

Página de configuración de clave

Acceda a esta opción para configurar la contraseña (cuatro dígitos). Las funciones del Control Parental están protegidas con contraseña.

La contraseña por defecto es 8888.

Página de preferencias

En esta opción podrá seleccionar el idioma del audio en los discos DVD.

El idioma por defecto es: English.

Nota

☆ El idioma del audio depende del material incluido en cada disco.
Para cambiar el idioma durante la reproducción, pulse el botón Audio.

En esta opción puede seleccionar el idioma que desea para los subtítulos.

La configuración por defecto es OFF

Las opciones de idioma de los subtítulos dependen de la información disponible en cada disco. Para cambiar el idioma de los subtítulos durante la reproducción, pulse el botón SUBTITLE.

Configuración del sistema

	Disc MenuEsta función le permite elegir el idioma del menú del disco.Nota: las opciones de idioma del menú del disco dependen de la información disponible en cada disco.

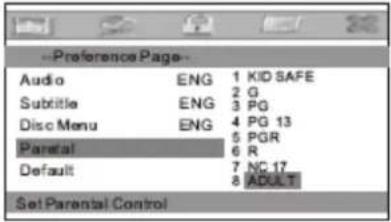

	Parental:Entre en esta opción para configurar el nivel de control parental para determinados discos no aptos para niños.Los niveles disponibles son: KID SAFE, G, PG, PG 13, PGR, R, Nc17, ADULT.El nivel por defecto es ADULT.
	Default:Seleccione este elemento y pulse el botón OK para restaurar la configuración por defecto de todas las funciones.

Características técnicas

Discos compatibles: DVD/VCD/CD/MP3/MPEG4

Sistema de señal: PAL/NTSC

Tamaño de la pantalla: 7 pulgadas

Respuesta de frecuencia: 20 Hz a 20 KHz

Entrada de vídeo: 1 Vp-p/75 Ohm, desequilibrada

Salida de audio: 1,4 Vrms/10 kOhm

Proporción señal-ruido: mejor que 80 dB

Rango dinámico: mejor que 85 dB

USB: compatible con USB 1.1

Láser: Láser semiconductor, longitud de onda: 650 nm. /795 nm.

Alimentación: CC 9-12 V

Consumo: 10 W

Temperatura del entorno de funcionamiento: 5\~40°C

Peso: 0,753 Kg.

Dimensiones (Ancho x Profundidad x Altura): 206x 158 x 41mm.

Tipo de batería: Polímero de litio.

Funcionamiento de la batería recargable

Este reproductor incorpora una batería de polímero de litio de larga duración para una alimentación portátil. La batería no tiene “Efecto memoria”, por lo que puede recargarse de forma segura independientemente de si está total o parcialmente descargada. El tiempo máximo de carga de la batería es de 6 h. y cargada por completo le proporciona alrededor de 2 horas de funcionamiento.

Precauciones para recargar de la batería

Antes de cargar la batería, debe colocar el interruptor de encendido en la posición OFF. Al comenzar a cargar, el indicador rojo se encenderá, y se tornará Amarillo cuando esté totalmente cargada. Asegúrese de que el suministro de energía es constante.

Mantenimiento del reproductor

1. La temperatura del entorno de funcionamiento ha de ser de entre 0°C y 45°C.
2. Desenchufe la unidad de la toma de corriente cuando no la use.
3. Durante la reproducción, la unidad se calienta. Aunque esto es normal, evite que esté en funcionamiento durante períodos muy largos y que quede desatendida.
4. Evite que la unidad se golpee y colóquela lejos de zonas húmedas y fuentes de calor.

PROBLEMA	SOLUCIÓN
No hay sonido o éste está distorsionado	Compruebe que las conexiones son correctas.Compruebe que los cables están bien insertados en los conectores correspondientes.
No se puede avanzar en la película	No es posible avanzar durante los créditos y la información de advertencia que aparecen al comienzo de cada película, ya que los discos están programados para prohibir dicha acción.
El icono aparece en la pantalla	La función no puede activarse debido a que:1. El disco lo prohíbe.2. El disco no incorpora la función (p.ej. multi-ángulo)3. La función no está disponible en ese momento.4. Ha seleccionado un título o capítulo que no existe en el disco.
La imagen está distorsionada El	disco puede estar dañado. Pruebe con otro disco.Durante el avance/retroceso rápido es normal que la imagen sufra cierta distorsión.
No se puede activar el avance/retroceso rápido	Algunos discos contienen secciones que prohíben el avance/retroceso rápido y el salto de capítulo.No es posible saltar los créditos y la información de advertencia del comienzo de una película, ya que el disco está programado para prohibir dicha función durante esta sección.

Debido a las continuas mejoras en el diseño de este producto, las funciones y características técnicas incluidas en este manual están sujetas a posibles cambios sin previo aviso.

DVD VIDEO 010001009160111010110

KULLANMA KILAVUZU
