KULLANIM KILAVUZU Multimedia Remote Control PHILIPS

• Bir tuş öğrenin p. 119
• Aygıt seçiminin ayarlanması (mod seçici) p. 120
• Uzaktan kumandaya bir fonksiyonun eklenmesi p. 120
• Ses seviye kontrolünün başka bir moda atanması p. 120
• -121 Uzaktan kumandanıza orijinal fonksiyonların geri yüklenmesi p. 121

Philips SRM 5100 üniversal uzaktan kumandasını satın aldığınız için tebrik ederiz. Uzaktan kumandayı monte ettikten sonra en çok 4 farklı aygıtı uzaktan kumanda ile çalıştırabilirsiniz: PC (Windows Vista

tabanlı PC), TV (TV, LCD TV, plazma TV, projektör, HD TV), STB (Set Top Box, uydu veya kablolu yayın kod çözücü, karasal dijital yayın alıcı / kod çözücü) ve AMP (amplifikatör, alıcı, Ev Tiyatro Sistemi). Bu uzaktan kumandanın kullanım için nasıl hazırlanması gerektiği hakkında bilgileri ‘uzaktan kumandanın monte edilmesi’ bölümünde bulabilirsiniz.

2. Uzaktan kumandanın monte edilmesi

Alıcının bağlanması (sadece PC için) 1 Alıcının USB konektörünü masaüstü / dizüstü bilgisayarın USB portlarından birine takın. – Alıcının, masaüstü / dizüstü bilgisayardan güç almakta olduğunu belirten yeşil bir LED yanar. – Kırmızı bir LED yanar. Masaüstü / dizüstü bilgisayar şimdi sürücü aramaktadır. Sürücü bulunur bulunmaz kırmızı LED söner. Alıcı şimdi kullanıma hazırdır. Uzaktan kumandaya pillerin takılması

Kapağı içeriye doğru bastırın ve ok doğrultusunda kaydırın. 2 Gösterildiği gibi pil bölümüne iki adet AAA tipi pil yerleştirin. 3 Kapağı geriye kaydırın ve sıkıca yerine oturtun. Not:Tuşa her basıştan sonra tüm gösterge LED’leri (PC,TV, STB ve AMP) yanıyor ve sonra birbiri ardına sönüyorsa, uzaktan kumanda, pillerinin düşük güçte çalışmakta olduğunu belirtmektedir. Pilleri değiştirin.

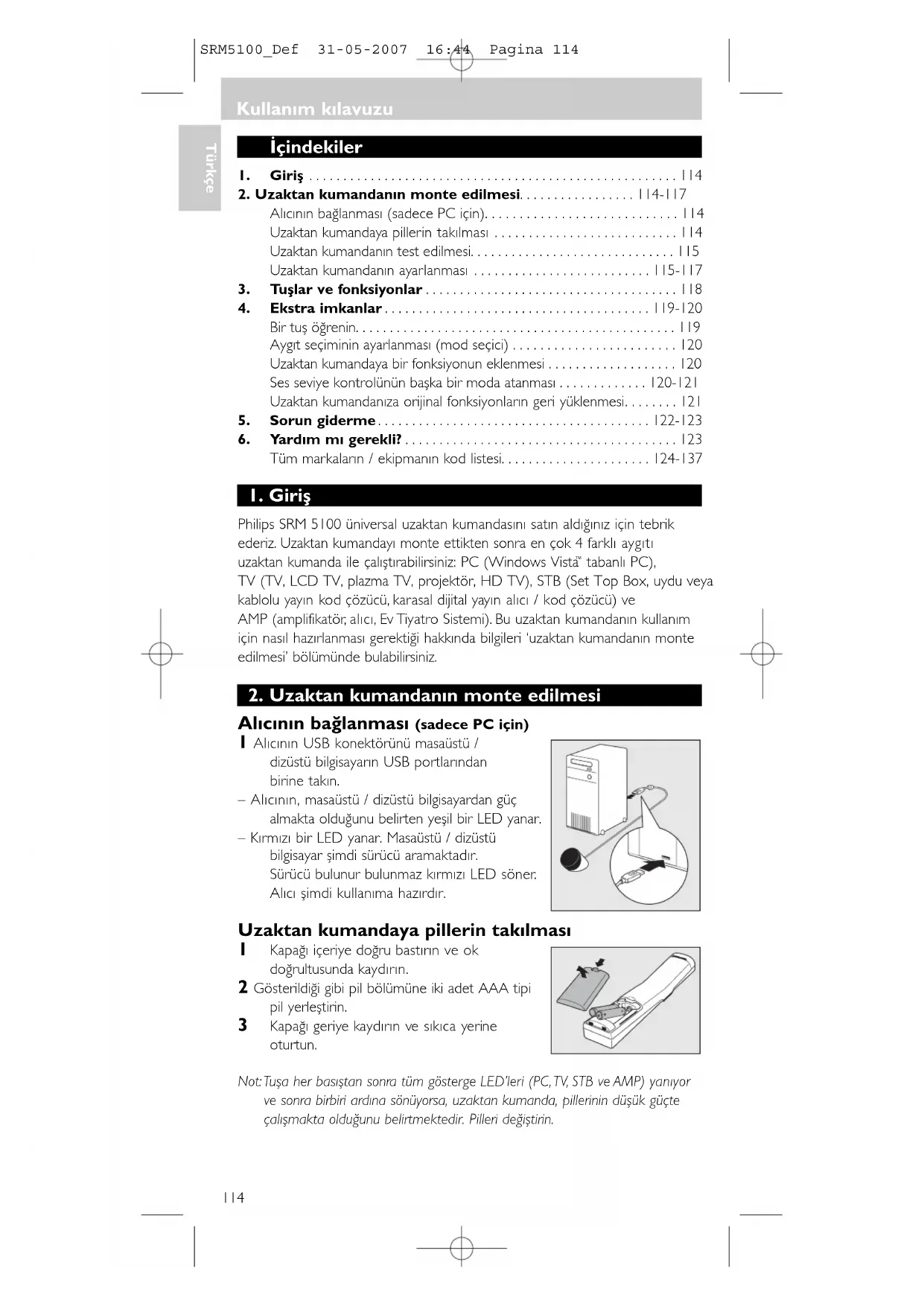

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 114Kullanım kılavuzu Türkçe

Uzaktan kumandanın test edilmesi Uzaktan kumanda,Windows Vista

tabanlı tüm PC’leri ve birçok Philips aygıtını (TV, STB ve AMP) çalıştırmak için programlanmıştır. SRM 5100, her bir marka ve hatta aynı markanın farklı modelleri için farklı sinyaller kullanabildiği için, aygıtınızın SRM 5100’e tepki verip vermediğinin test edilmesi önerilmektedir.

İlk önce PC modunu seçmek gerekli değildir; uzaktan kumanda varsayılan olarak PC moduna ayarlanmıştır. PC’nizde Windows Vista’nın çalıştığına emin olun. 1 PC’nizi açın. 2 Uzaktan kumandayı alıcıya doğrultun ve PC’nin uzaktan kumanda komutlarına tepki verip vermediğini kontrol edin.

• PC, tuş komutlarına tepki vermiyorsa, pillerin doğru olarak yerleştirildiğini ve USB konektörünün masaüstü / dizüstü bilgisayarın USB portuna doğru olarak takıldığını kontrol edin. ‘Uzaktan kumandanın monte edilmesi’ kısmına bakın. Diğer aygıtlar (TV, STB ve AMP) Aşağıdaki örnek (TV - TV, LCD TV, plazma TV, projektör, HD TV) bu işlemin nasıl yapılacağı hakkında sizi bilgilendirmektedir. SRM 5100’ü kullanarak çalıştırmak istediğiniz diğer aygıtlar için (STB ve AMP) aynı adımları tekrarlayabilirsiniz. TV örneği: 1 TV’nizi manüel açın veya orijinal uzaktan kumandayı kullanın. Kanal 1’e ayarlayın. 2 TV seçmek için MODE tuşuna basın. TV LED’i yanıncaya kadar tuşa basın. – LED 10 saniye yanar ve sonra söner.

• LED yanmıyorsa, pillerin doğru olarak takılıp takılmadığını kontrol edin.‘Uzaktan kumandanın monte edilmesi’ kısmına bakın. 3 Tüm tuşların çalışıp çalışmadığını kontrol edin.Tuşların genel görünümü ve fonksiyonları için, bkz.‘3.Tuşlar ve fonksiyonlar’. – TV, tüm tuş komutlarına olması gerektiği gibi yanıt veriyorsa, SRM 5100 kullanıma hazırdır.

• Aygıt, tuş komutlarının tümüne veya birkaçına tepki vermiyorsa, ‘uzaktan kumandanın ayarlanması’ kısmındaki talimatları uygulayın veya online ayar için aşağıdaki İnternet adresine gidin: www.philips.com/urc Uzaktan kumandanın ayarlanması Uzaktan kumandanın,Vista tabanlı PC’niz ile kullanım için ayarlanmasına gerek yoktur. Ayarlama sadece SRM 5100’e tepki vermeyen diğer aygıtların (TV, STB ve AMP) çalıştırılması için gereklidir. Bu durum söz konusu olduğunda, SRM 5100, aygıtınızın markasını ve/veya modelini tanımlamamaktadır ve tanımlaması için uzaktan kumandayı programlamanız gereklidir. Aşağıdaki örnek (TV - TV, LCD TV, plazma TV, projektör, HD TV) bu işlemin nasıl yapılacağı hakkında sizi bilgilendirmektedir. SRM 5100’ü kullanarak çalıştırmak istediğiniz diğer aygıtlar için (STB ve AMP) aynı adımları tekrarlayabilirsiniz. SRM5100_Def 31-05-2007 16:44 Pagina 115Not: Üçüncü mod (STB) ya Set Top Box, uydu veya kablolu yayın kod çözücünüzün ya da karasal dijital yayın alıcınızın / kod çözücünüzün çalıştırılması için kullanılabilmektedir. Dördüncü mod (AMP) ya amplifikatörünüzün, alıcınızın ya da Ev Tiyatro Sisteminizin çalıştırılması için kullanılabilmektedir. Uzaktan kumandanın otomatik ayarlanması Uzaktan kumanda şimdi aygıtınız için doğru kodu otomatik olarak arayacaktır. TV örneği (TV, LCD TV, plazma TV, projektör, HD TV): 1 TV’nin açık olduğuna emin olun ve orijinal uzaktan kumandayı veya TV’deki tuşları kullanarak bir kanal seçin (örneğin kanal 1). SRM 5100, bellekte kayıtlı tüm TV modelleri için ‘TV yi beklemeye al’ sinyalini yayımlar. 2 TV seçmek için MODE tuşuna basın. TV LED’i yanıncaya kadar tuşa basın. – LED 10 saniye yanar ve sonra söner. 3 Sonra TV LED’i iki kez yanıp sönünceye ve sonra yanık olarak kalıncaya kadar 1 ve 3 tuşlarına üç saniye boyunca sürekli basılıtutun. 4 SRM 5100 bekleme (y) tuşuna basın. – TV LED’i söner ve SRM 5100 şimdi bilinen tüm ‘TV yi beklemeye al’ sinyallerini bire bir yayımlamaya başlar. Bir kod gönderildiğinde her defasında TV LED’i yanar. 5 TV’niz beklemeye geçtiğinde, otomatik aramayı durdurmak için hemen SRM 5100 bekleme (y) tuşuna basın. – TV LED’i iki kere yanıp söner ve sonra tamamen söner. SRM 5100 şimdi TV’nizde çalışan bir kod bulmuştur. 6 TV’nizdeki tüm fonksiyonları SRM 5100 ile çalıştırıp çalıştıramadığınızı kontrol edin

• Çalıştıramıyorsanız, otomatik ayarlamayı yeniden yapabilirsiniz. SRM 5100 daha iyi çalışan bir kod arayacaktır. – SRM 5100, bilinen tüm kodlar ile çalıştıktan sonra, arama otomatik olarak duracak ve TV LED’in yanıp sönmesi duracaktır. – Bir TV’nin otomatik programlanması maksimum 5 dakika sürer. STB ve AMP için bu süre 2 dakikadır.

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 116Uzaktan kumandanın manüel ayarlanması TV örneği (TV, LCD TV, plazma TV, projektör, HD TV): 1 TV’yi manüel açın veya orijinal uzaktan kumandayı kullanın. Kanal 1’e ayarlayın. 2 Bu kitapçığın arkasındaki kod listesinde TV’nizin markasını arayın l. Her bir marka için bir veya daha fazla sayıda dört rakamlı kodlar gösterilmektedir. İlk kodu not edin. Dikkatli olun! TV, STB ve AMP için ayrı tablolar vardır. Doğru kodu bulmak için www.philips.com/urc websitemizde aygıt tip numaranızı direkt olarak seçebilirsiniz. Kodları, doğru tablodan kullandığınıza emin olun. 3 TV seçmek için MODE tuşuna basın. TV LED’i yanıncaya kadar tuşa basın. – LED 10 saniye yanar ve sonra söner. 4 TV LED’i iki kere yanıp sönünceye ve sonra yanık olarak kalıncaya kadar 1 ve 3 üç saniye süreyle sürekli basılı tutun. 5 Sonra sayı tuşlarını kullanarak 2. adımda not edilen kodu girin. – TV LED’i şimdi iki kez yanıp sönecektir. LED bir kez uzun bir süre yanıp sönerse, kod doğru olarak girilmemiştir veya yanlış kod girilmiştir. 2. adımdan tekrar başlayın. 6 SRM 5100’ü TV’ye yöneltin ve olması gerektiği gibi yanıt verip vermediğini kontrol edin. – TV, tüm tuş komutlarına yanıt veriyorsa, SRM 5100 kullanıma hazırdır. Kodunuzu not etmeyi unutmayın.

• Aygıt tuş komutlarının tümüne veya birkaçına yanıt vermiyorsa,

2. adımdan tekrar başlayın ve listeden sonraki kodu deneyin.

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 1173. Tuşlar ve fonksiyonlar

3. sayfadaki şekil tüm tuşların genel bir görünümünü ve fonksiyonlarını

vermektedir. Uzaktan kumanda

Media Center başlat menüsünü açar. Microsoft,Windows,Windows Logosu ve Windows Vista, Microsoft Corporation'ınAmerika Birleşik Devletleri ve/veya başka ülkelerde tescilli ticari markaları ya da ticari markalarıdır. 6 ...........................................- kullanıcı ara yüzünde (PC, Media Center) bir konum geri gider. - menü içinde bir seviye geri gider veya menüyü kapatır (TV, STB, AMP). 7 İmleç tuşları ................bir menüde imleç yukarı, aşağı, sola, sağa. 8 OK......................................... seçiminizi doğrular. 9 ..........................................TV veya AMP sesini kapatır.

Media Center uygulamasındaki Kılavuzu görüntüler. - Elektronik Program Kılavuzunu görüntüler (TV, STB). - FM radyoyu seçer (AMP). @ ............................................- Windows

Media uygulamasındaki Kayıtlı TV sayfasını görüntüler. - AM radyoyu seçer (AMP). # Basamak tuşları........- kanalların ve diğer fonksiyonların direkt seçilmesi (TV, STB, AMP). - metin girişi (PC, Media Center). $ - text entry (PC, Media Center). - bir veya iki rakamlı kanal numarası arasında seçim yapar (TV, STB). % CLEAR ............................metin girişi sırasında metni siler (PC, Media Center). ^ Kırmızı, yeşil, sarı, mavi tuşlar........- kırmızı, yeşil, sarı ve mavi teletext tuşları (PC, Media Center,TV, STB). - kırmızı: surround ses modunu açar / kapatır (AMP). - yeşil: surround ses modlarını seçer (AMP). - sarı: DSP (Dijital Sinyal İşlemci)’sini açar / kapatır (AMP). - mavi: DSP (Dijital Sinyal İşlemci) modlarını seçer (AMP). & .........................................teletext’i açar / kapatır.

• ENTER ............................menü seçimini doğrular.

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 118( ............................................- metin girişi (PC, Media Center). - ekipmanınızın (TV, STB) harici (audio / video) girişleri arasında geçiş yapar). - kaynak seçimi (AMP). ) ...........................................- menüyü açar / kapatır (TV, STB, AMP). - DVD menüsünü açar (PC, Media Center). ¡ ...........................................hali hazırda seçili kanaldaki canlı TV’yi gösterir.

.......................................- bir önceki veya sonraki kanalı seçer (PC, Media Center,TV, STB). - bir önceki veya sonraki ön ayarlı kanalı seçer (AMP). £ i ..............................................- ekran üstü kanal bilgisini görüntüler (TV, STB, AMP). - odaklama noktası için bilgi sağlar. Bir ikon, menü içindeki konumunuzu belirtir (PC, Media Center). Alıcı 1 Yeşil LED .......................alıcı birim, masaüstü / dizüstü bilgisayardan güç aldığında yanar. 2 USB konektör............Windows Vista

tabanlı masaüstü / dizüstü bilgisayarınızın USB portuna bağlanır. 3 Kırmızı LED ...............- masaüstü / dizüstü bilgisayar sürücü ararken yanar. Sürücü bulunur bulunmaz LED söner. - alıcı birim, uzaktan kumandadan bir sinyal aldığında yanar. Aygıt, tuş komutlarının tümüne veya birkaçına yanıt vermiyorsa, ‘uzaktan kumandanın ayarlanması’ kısmındaki talimatları uygulayın. Aygıt için başka bir kod girmek zorunda kalmanız da mümkündür.

Bir tuş öğrenin Orijinal uzaktan kumandanızdan belirli fonksiyonları SRM 5100 üzerinde kullanamıyorsanız, SRM 5100, orijinal uzaktan kumandadaki bu fonksiyonları öğrenebilir. SRM 5100’ün

ve MODE dışındaki mevcut tuşlarının herhangi birine bir fonksiyon kaydedebilirsiniz. Lütfen, bir tuş altında önceden kaydedilen herhangi bir fonksiyonun silineceğine dikkat ediniz. Microsoft,Windows,Windows Logosu ve Windows Vista, Microsoft Corporation'ınAmerika Birleşik Devletleri ve/veya başka ülkelerde tescilli ticari markaları ya da ticari markalarıdır. TV örneği (TV, LCD TV, plazma TV, projektör, HD TV): Elinizde orijinal TV uzaktan kumandasının olduğuna emin olun. 1 Her iki uzaktan kumandayı düz bir yüzey (kahve masası gibi) yerleştirin ve aralarında yaklaşık 5 - 10 cm ile kafa kafaya yönlendirin. 2 TV seçmek için MODE tuşuna basın. TV LED’i yanıncaya kadar tuşa basın. – LED 10 saniye yanar ve sonra söner.

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 1193 TV LED’i iki kere yanıp sönünceye ve sonra yanık olarak kalıncaya kadar 1 ve 6 tuşlarına üç saniye süreyle sürekli basılı tutun. 4 Sırasıyla 9, 9 ve 8 tuşlarına basın. – TV LED’i iki kere yanıp söner ve sonra yanık olarak kalır. 5 SRM 5100 üzerindeki hedef tuşa basın. 6 Orijinal uzaktan kumandaya kopyalamak istediğiniz tuşa basılı tutun. TV LED’i sönünceye ve sonra iki kere yanıp sönünceye kadar tuşa basılı tutun. – Sinyal şimdi uzaktan kumanda belleğine kaydedilir. – LED uzun bir süre bir kez yanıp sönerse, IR sinyali SRM 5100 tarafından öğrenilmemiştir. Lütfen, birkaç kez deneyiniz ve uzaktan kumanda birimlerinin 3. adımda tanımlandığı gibi hizalandığına emin olunuz. Birkaç denemeden sonra SRM 5100 kodu öğrenemiyorsa, aşağıdaki durumlar mümkündür: – Orijinal aygıtınızın IR sinyali kapsam dışındadır (SRM 5100 sadece 30-60kHz’lik bir taşıyıcı sinyale sahip IR sinyallerini öğrenebilir.) – SRM 5100’ün belleği doludur. – Hiçbir IR sinyali bulunmadığı için SRM 5100, 20 saniye sonra öğrenme sürecini durdurmuştur. Orijinal uzaktan kumandanızın doğru olarak çalıştığını kontrol edin. Uzaktan kumandaya bir fonksiyonun eklenmesi SRM 5100’e bir fonksiyon eklemek isterseniz, ekstra fonksiyon için 5 rakamlı kodu sormak amacıyla Üniversal Uzaktan Kumandalar için Philips servis hattı ile temas kurabilirsiniz. Ses seviye kontrolünün başka bir moda atanması (Baştan başa ses seviye kontrolü) Birçok ev eğlence sisteminde, ses seviyesi sadece tek bir aygıt (genellikle TV veya amplifikatör) tarafından kontrol edilir. Bu özellik, başka bir aygıtın ses seviyesini ayarlamak için daima TV veya AMP moduna geçiş yapmak zorunda olduğunuz anlamına gelmektedir. ‘Baştan başa ses seviye kontrolü’ özelliği, sisteminizdeki diğer aygıtların kendine ait bir ses seviye kontrolü olmasa dahi sesini ayarlamak için uzaktan kumandanın -

ve tuşlarını kullanmanızı sağlamaktadır.

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 120Örnek: STB modunda amplifikatör/alıcı birim ses seviye kontrolünü çalıştırmak istiyorsunuz 1 STB LED’i iki kez yanıp sönünceye ve sonra yanık olarak kalıncaya kadar SRM 5100 üzerindeki 1 ve 6 tuşlarına üç saniye süreyle sürekli basılı tutun. 2 Sırasıyla 9, 9 ve 3 tuşlarına basın. STB LED’i iki kere yanıp söner ve sonra yanık olarak kalır. 3 STB seçmek içinMODE tuşuna basın. STB LED’i yanıncaya kadar tuşa basın. 4 OK tuşuna basın. 5 AMP seçmek için MODE tuşuna basın. AMP LED’i yanıncaya kadar tuşa basın. 6 OK tuşuna basın. – Yeni ayarı doğrulamak için AMP LED’i iki kez yanıp söner. Şimdi STB modunda AMP ses seviye kontrollerini kullanabilirsiniz. Uzaktan kumandanıza orijinal fonksiyonların geri yüklenmesi

LED’lerin biri (PC,TV, STB, AMP) yanıncaya kadar SRM 5100 üzerindeki 1 ve 6 tuşlarına üç saniye süreyle sürekli basılı tutun. 2 Sırasıyla 9, 8 ve 1 tuşlarına basın. – LED iki kez yanıp söner.Tüm orijinal fonksiyonlar şimdi geri yüklenmiştir ve herhangi bir ekstra fonksiyon silinmiştir.

Kullanım kılavuzu Türkçe SRM5100_Def 31-05-2007 16:44 Pagina 1215. Sorun giderme

Kullanım kılavuzu Türkçe Problem PC, uzaktan kumanda komutlarına tepki vermiyor. Tuşa her basıştan sonra tüm gösterge LED’leri (PC,TV, STB ve AMP) yanıyor ve sonra birbiri ardına sönüyor. Gösterge LED’i bir kez uzun süreli yanıp sönüyor ve uzaktan kumanda bekleme moduna geçiyor. Uzaktan kumanda aktarımı durduruyor, gösterge LED’i sönüyor ve uzaktan kumanda bekleme moduna geçiyor. Bir tuşa bastığınızda çalıştırmak istediğiniz aygıt yanıt vermiyor ve ilgili LED (PC,TV, STB, AMP) yanıp sönmüyor. Bir tuşa basıldığında çalıştırmak istediğiniz aygıt yanıt vermiyor fakat ilgili LED (PC,TV, STB, AMP) yanıp sönüyor. SRM 5100, komutlara doğru olarak yanıt vermiyor. Çözüm Pillerin uzaktan kumandaya doğru olarak yerleştirildiğini ve USB konektörünün masaüstü / dizüstü bilgisayarın USB portuna doğru olarak takıldığını kontrol edin. ‘Uzaktan kumandanın monte edilmesi’ kısmına bakın. Uzaktan kumanda, pillerinin düşük güçte çalışmakta olduğunu belirtiyor. Eski pilleri yeni AAA piller ile değiştirin. 20 saniye süresince hiçbir tuşa basılmamıştır. Uzaktan kumandayı tekrar etkinleştirmek için herhangi bir tuşa basın. Pil gücü düşüktür. Eski pilleri yeni AAA piller ile değiştirin. 30 saniyeden daha fazla süreyle bir tuşa basılmıştır. (sıkışmış) tuşu serbest bırakın. Bir tuşu öğrenirken: uzaktan kumanda belleği doludur. Bellek alanı oluşturmak için uzaktan kumandanın orijinal fonksiyonlarını geri yükleyin. ‘Uzaktan kumandanızın orijinal fonksiyonlarının geri yüklenmesi’ kısmına bakın. Eski pilleri yeni AAA piller ile değiştirin. SRM 5100’ü aygıta doğrultun ve SRM 5100 ile aygıt arasında hiçbir engel olmadığına emin olun. Belki yanlış kod kullanıyorsunuz. Aygıtınızın markası altında belirtilen başka bir kodu kullanarak SRM 5100’ü tekrar programlamayı deneyin veya doğru kodu bulmak için otomatik aramayı sıfırlayın. Aygıt hala yanıt vermiyorsa, yardım hattımızı arayın. SRM5100_Def 31-05-2007 16:44 Pagina 122Problem Uzaktan kumandanın manüel ayarı süresince kodların hiçbiri çalışmıyor. Teletext tuşları çalışmıyor. Aygıtınızdaki fonksiyonların tümünü çalıştırmada zorluklara sahipsiniz. Aygıtınızın markası kod listesinde değildir. Çözüm Bu durum söz konusu ise,‘Uzaktan kumandanın otomatik ayarlanması’ bölümündeki talimatları uygulayın. TV’nizin Teletext ile donatılıp donatılmadığını tespit edin. Belki SRM 5100’ün, aygıtınızın modeline adapte edilmesi gerekmektedir. Ayrıntılar için yardım hattımızı arayın. SRM 5100’ü otomatik ayarlamayı deneyin.‘Uzaktan kumandanın otomatik ayarlanması’ bölümüne bakın.

Kullanım kılavuzu Türkçe

6. Yardım mı gerekli?

SRM 5100 hakkında herhangi bir sorunuz olursa, bizimle daima temas kurabilirsiniz. Bu kılavuzun arkasındaki kod listesinden sonra iletişim bilgilerimizi bulacaksınız. Bizi aramadan önce bu kılavuzu dikkatlice okuyun. Problemlerin birçoğunu kendiniz çözebilirsiniz. Problemlerinize herhangi bir cevap bulamazsanız, bu kılavuzun arkasındaki kod listesinde gösterilen aygıt detaylarınızı not edin. Bu işlem, operatörlerimizin size daha iyi ve daha hızlı yardımcı olmasını sağlayacaktır. Aygıtınızla ile birlikte verilen talimatlardaki veya aygıtınızın arkasındaki modellerin numaralarına bakın. Yardım hattımızı aradığınızda, operatörlerimizin, uzaktan kumandanızın düzgün olarak çalışıp çalışmadığını tanımlamanızda size yardımcı olabilmeleri için aygıtın elinizde olduğuna emin olun. Philips üniversal uzaktan kumandanızın model numarası SRM 5100’dür. Satın alma tarihi: ......../......../........ (gün/ay/yıl) SRM5100_Def 31-05-2007 16:44 Pagina 123TV
