BRUKSANVISNING Multimedia Remote Control PHILIPS

1. Knapper og funksjoner 58
2. Ekstra muligheter 59-61

Lære en knapp 59

Legge til en fjernkontrollfunksjon 60

Tilordne volumkontroll til en annen modus 60-61

Gjenopprette de opprinnelige innstillingene av fjernkontrollen ..... 61

1. Problemløsing 62-63
2. Trenger du hjelp? 63

Kodeliste over alle merker/alt utstyr 124-137

Informasjon til forbrukerne 140

1. Innledning

Gratulerer med valget av en Philips SRM 5100 universal fjernkontroll. Etter at fjernkontrollen er installert kan du betjene inntil 4 forskjellige enheter med den:Windows Vista™-basert PC, TV (TV, LCD TV, plasma-TV, projector; HDTV), STB (digitalboks, satellitt- eller kabel-dekoder; digital jord-mottaker / dekoder) og AMP (forsterker, mottaker, hjemmekino).

I kapittelet 'Installere fjernkontrollen' finner du opplysninger om hvordan fjernkontrollen skal klargjøres for bruk.

2. Installere fjernkontrollen

Kople til mottakeren (kun for PC)

• Sett mottakerens USB-kontakt inn i en av PCens / den bærbare PCens USB-utganger.
• En grønn lysdiode tennes, som viser at mottakeren får strøm fra PCen / den bærbare PCen.
• En rød lysdiode tennes. PCen / den bærbare PCen søker nå etter en driver. Så snart den finner driveren, slukkes lysdioden. Mottakeren er nå klar til bruk.

1 Trykk dekselet innover og skyv det i retning med pilen.
2 Sett to batterier av type AAA i batterirommet, som vist.
3 Skyv dekselet tilbake og klikk det godt på plass.

Merk: Hvis, etter hver gang du trykker på en knapp, alle indikatorlampene (PC, TV, STB og AMP) tennes og så slukkes, den ene etter den andre, viser fjemkontrollen at batteriene nesten er tomme. Bytt ut batteriene.

Bruksanvisning

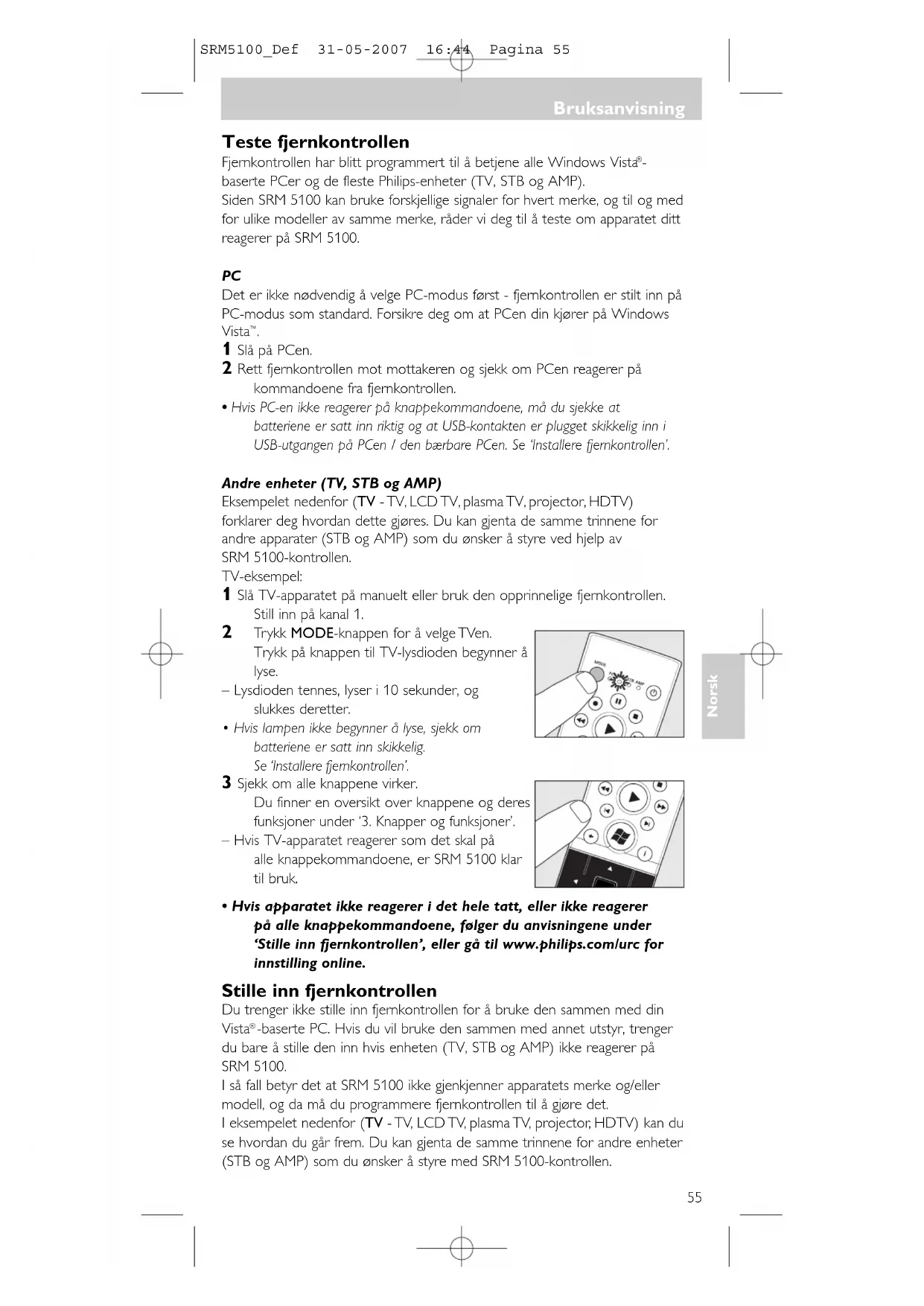

Teste fjernkontrollen

Fjernkontrollen har blitt programmert til å betjene alle Windows Vista®-baserte PCer og de fleste Philips-enheter (TV, STB og AMP).

Siden SRM 5100 kan bruke forskjellige signaler for hvert merke, og til og med for ulike modeller av samme merke, råder vi deg til å teste om apparatet ditt reagerer på SRM 5100.

PC

Det er ikke nødvendig å velge PC-modus først - fjernkontrollen er stilt inn på PC-modus som standard. Forsikre deg om at PCen din kjører på Windows Vista™.

1 Slä på PCen.

2 Rett fjernkontrollen mot mottakeren og sjekk om PCen reagerer på kommandoene fra fjernkontrollen.

- Hvis PC-en ikke reagerer på knappekommandoene, må du sjekke at batteriene er satt inn riktig og at USB-kontakten er plugget skikkelig inn i USB-utgangen på PCen / den bærbare PCen. Se 'Installere fjemkontrollen'.

Andre enheter (TV, STB og AMP)

Eksempelet nedenfor (TV - TV, LCD TV, plasma TV, projector, HDTV) forklarer deg hvordan dette gjøres. Du kan gjenta de samme trinnene for andre apparater (STB og AMP) som du ønsker å styre ved hjelp av SRM 5100-kontrollen.

TV-eksempel:

1 Slå TV-apparatet på manuelt eller bruk den opprinnelige fjernkontrollen. Still inn på kanal 1.

2 Trykk MODE-knappen for å velge TVen. Trykk på knappen til TV-lysdioden begynner å lyse.

- Lysdioden tennes, lyser i 10 sekunder, og slukkes deretter.

- Hvis lampen ikke begynner å lyse, sjekk om batteriene er satt inn skikkelig. Se 'Installere fjemkontrollen'.

3 Sjekk om alle knappene virker. Du finner en oversikt over knappene og deres funksjoner under '3. Knapper og funksjoner'.

– Hvis TV-apparatet reagerer som det skal på alle knappekommandoene, er SRM 5100 klar til bruk.

MOOR TAB AMP

NORSK

- Hvis apparatet ikke reagerer i det hele tatt, eller ikke reagerer på alle knappekommandoene, følger du anvisningene under 'Stille inn fjernkontrollen', eller gå til www.philips.com/urc for innstilling online.

Stille inn fjernkontrollen

Du trenger ikke stille inn fjernkontrollen for å bruke den sammen med din Vista®-baserte PC. Hvis du vil bruke den sammen med annet utstyr, trenger du bare å stille den inn hvis enheten (TV, STB og AMP) ikke reagerer på SRM 5100.

I så fall betyr det at SRM 5100 ikke gjenkjenner apparatets merke og/eller modell, og da må du programmere fjernkontrollen til å gjøre det.

I eksempelet nedenfor (TV - TV, LCD TV, plasma TV, projector, HDTV) kan du se hvordan du går frem. Du kan gjenta de samme trinnene for andre enheter (STB og AMP) som du ønsker å styre med SRM 5100-kontrollen.

Bruksanvisning

Merk: Du kan bruke den tredje modusen (STB) enten til å styre en digitalboks, en satellitt- eller kabeidekoder eller digital jordmottaker/ dekoder. Den fjerde modusen (AMP) kan brukes til å styre enten en forsterker, mottaker eller hjemmekino.

Stille inn fjernkontrollen automatisk

Fjemkontrollen vil nå søke automatisk etter den riktige koden for apparatet ditt.

1 Forsikre deg om at TV-apparatet er slått på, og velg en kanal med den opprinnelige fjemkontrollen eller med knappene på TV-apparatet (for eksempel kanal 1). SRM 5100 avgir signalet 'slå TVen på ventemodus' for alle TV-modeller som er lagret i minnet.

2 Trykk MODE-knappen for å velge TVen. Trykk på knappen til TV-lysdioden begynner å lyse.

- Lysdioden tennes, lyser i 10 sekunder, og slukkes deretter.

3 Trykk og hold deretter knappene 1 og 3 samtidig i tre sekunder, til TV-lysdioden blinker to ganger og så fortsetter å lyse.

4 Trykk på standby-knappen (⏻) på SRM 5100 (knapp for ventemodus).

- Lysdioden for TV slukkes og SRM 5100 begynner nå å avgi alle kjente 'slå TVen på ventemodus'-signaler, det ene etter det andre. Hver gang det sendes en kode, tennes TV-lysdioden.

5 Når TVen slår seg over på ventemodus, trykk straks på standbyknappen (∅) på SRM 5100 (knapp for ventemodus) for å stoppe den automatiske søkingen.

- Lysdioden for TV blinker to ganger og slukkes deretter. SRM 5100 har nå funnet en kode som virker på ditt TV-apparat.

6 Sjekk om du kan betjene alle funksjonene på TVen din med SRM 5100-kontrollen.

- Hvis du ikke kan det, kan du utføre den automatiske innstillingen på nytt. SRM 5100 vil da søke etter en kode som kanskje fungerer bedre.

- Etter at SRM 5100 har kjørt gjennom alle de kjente kodene, stopper søket automatisk og lysdioden for TV holder opp å blinke.

- Automatisk programmering av et TV-apparat tar maksimum 5 minutter. For STB og AMP tar det 2 minutter.

1 Slå TV-apparatet på manuelt eller bruk den opprinnelige fjernkontrollen. Still inn på kanal 1.

2 Slå opp koden for TV-apparatet i kodelisten bakerst i denne håndboken. Den viser én eller flere firesifrete koder for hvert merke. Notér deg den første koden. OBS! Det finnes egne tabeller for TV, STB og AMP

Pass på at du bruker kodene fra den riktige tabellen.

3 Trykk MODE-knappen for å velge TVen. Trykk på knappen til TV-lysdioden begynner å lyse.

- Lysdioden tennes, lyser i 10 sekunder, og slukkes deretter.

4 Trykk og hold deretter knappene 1 og 3 samtidig i tre sekunder til TV-lysdioden blinker to ganger og så fortsetter å lyse.

MOSS AMP

5 Tast så inn koden du noterte deg i trinn 2 ved å bruke tallknappene.

- TV-lysdioden vil nå blinke to ganger. Hvis lysdioden blinker en gang i en lengre tid, har koden ikke blitt lagt inn riktig eller feil kode er blitt lagt inn. Begynn på nytt fra trinn 2.

6 Pek med SRM 5100-kontrollen mot TV-apparatet og sjekk at det reagerer som det skal.

– Hvis TV-apparatet reagerer på alle knappekommandoene, er SRM 5100 klar til bruk. Glem ikke å notere ned koden din.

- Hvis enheten ikke reagerer i det hele tatt, eller ikke reagerer på alle knappekommandoene, begynn på nytt fra trinn 2 og prøv neste kode på listen.

Bruksanvisning

3. Knapper og funksjoner

Illustrasjonen på side 3 gir en oversikt over alle knapper og deres funksjoner.

Fjernkontroll

① Standby ......(ventemodus) slår PC, TV, STB og AMP av og på.

② MODE......velger PC, TV, STB eller AMP modus.

③Indikatorlamper .....(lysdioder) viser valgt modus.

④Multimediaknapper

▶spill av (PC, STB, AMP)

K......forrige spor (PC, STB, AMP)

⑥ ← ......- hopper tilbake én posisjon i brukergrensesnittet (PC, Media Center). - hopper tilbake ett nivå i menyen eller slår av menyen (TV, STB, AMP).

⑦ Markørknapper .....markør opp, ned, venstre, høyre i en meny.

⑧OK......bekrefter valget

⑨....demper lyden fra TV eller AMP

⑩- +.....justerer TV- eller AMP-volumet.

⑪......- viser veiledningen (Guide) i Windows Media Center

- viser elektronisk programoversikt (TV, STB).

- velger FM-radio (AMP).

⑬ Tallknapper......- direkte valg av kanaler og andre funksjoner (TV, STB, AMP).

- inngi tekst (PC, Media Center).

⑭....- inngi tekst (PC, Media Center)

- velger mellom én- og to-sifrete kanalnumre (TV, STB).

⑮ CLEAR ...... sletter tekst när tekst blir inngitt (PC, Media Center).

⑯Røde, grønne,

gule, blå knapper.....- røde, grønne, gule og blå tekst-TV-knapper (PC, Media Center, TV, STB).

- rød: slår surround-modus av / på (AMP).

- grønn: velger surroundmodi (AMP).

- gul: slår DSP (digital lydprosessor) av / på (AMP).

- blå: velger DSP-modi (digital lydprosessor) (AMP).

⑰ slår tekst-TV av /på.

⑱ENTER......bekrefter menyvalget.

⑲....#......- inngi tekst (PC, Media Center).

- veksler mellom eksterne (audio / video) innganger på utstyret (TV, STB).

- valg av kilde (AMP).

Bruksanvisning

20....slår menyen av og på (TV, STB, AMP).

- åpner DVD-menyen (PC, Media Center).

⑳ viser live TV på kanalen som er valgt akkurat nå.

22- +---- velger en tidligere eller påfølgende kanal (PC, Media Center, TV, STB).

- velger en tidligere eller påfølgende forhåndsinnstilt kanal (AMP).

②3 i ......- viser kanalinformasjon på skjermen (TV, STB, AMP).

- gir informasjon for fokuspunktet. Et ikon viser hvor du er i menyen (PC, Media Center).

Mottaker

① Grønn lysdiode .....lyser när mottakeren får strøm fra PCen / den bærbare PCen.

② USB-kontakt......koples til USB-porten på din Vista™-baserte PC / bærbare PC.

③ Rød lysdiode ......- lyser när PCen / den bærbare PCen begynner å søke etter driveren. Lampen slukkes så snart driveren blir funnet.

Hvis enheten ikke reagerer i det hele tatt, eller ikke reagerer på alle knappekommandoene, følger du anvisningene under 'Stille inn fjernkontrollen'. Det er mulig at du må legge inn en annen kode for enheten.

4. Ekstra muligheter

Lære en knapp

Hvis du savner visse funksjoner på SRM 5100 som var på den opprinnelige fjernkontrollen, kan SRM 5100 lære disse funksjonene fra den opprinnelige fjernkontrollen. Du kan lagre en funksjon under en av de ledige tastene på SRM 5100-kontrollen, unntatt " og MODE.Vær klar over at hvis det allerede er lagret en funksjon under en knapp, vil denne funksjonen bli slettet.

Microsoft, Windows, Windows-logoen og Windows Vista er enten registrerte varemerker eller varemerker for Microsoft Corporation i USA og/eller andre land.

1 Legg begge fjernkontrollene på et flatt underlag (f.eks. et salongbord) slik at hodene vender rett mot hverandre, med ca. 5 - 10 cm mellom dem.

5 - 10 cm.

2 Trykk MODE-knappen for å velge TVen. Trykk på knappen til lysdioden for TV begynner å lyse.

- Lysdioden tennes, lyser i 10 sekunder, og slukkes deretter.

MUSIC 78 AMI

Bruksanvisning

3 Trykk og hold deretter knappene 1 og 6 samtidig i tre sekunder til lysdioden for TV blinker to ganger og så fortsetter å lyse.

4 Trykk knappene 9, 9 og 8 i denne rekkefølgen. – Lysdioden for TV blinker to ganger og fortsetter så å lyse.

7 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

5 Trykk målknappen på SRM 5100-kontrollen.

7 6 5 8 9 0 # 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

6 Trykk og hold knappen du ønsker å kopiere på den den opprinnelige fjernkontrollen. Fortsett å trykke på knappen til lysdioden for TV slukkes og deretter blinker to ganger.

- Signalet er nå lagret i minnet til fjemkontrollen. - Hvis lampen blinker lenge én gang, har ikke SRM 5100 klart å lære IR-signalet. Prøv igjen noen ganger, men pass på at fjemkontrollene er rettet inn som beskrevet i punkt 3.

Hvis SRM 5100 ikke har klart å lære koden selv etter flere forsøk, er det mulig at: - IR-signalet til den opprinnelige utstyret er utenfor rekkevidde (SRM 5100 kan bare lære IR-signaler med et bæresignal på 30-60kHz). - Minnet i SRM 5100 er fullt. - SRM 5100 avsluttet læreprosessen etter 20 sek. hvis den ikke fant noen IR-signaler. Kontroller at den opprinnelige fjernkontrollen virker som den skal.

Legge til en fjernkontrollfunksjon

Hvis du ønsker å legge til en funksjon i SRM 5100, kan du kontakte Philips' servicelinje for Universal fjernkontroll og be om den 5-sifrete koden for tilleggsfunksjonen.

Tilordne volumkontroll til en annen modus (Volumkontroll med gjennomgang)

I de fleste systemer som brukes i hjemmeunderholdning, blir lydstyrken (volumet) styrt fra kun én enhet (som regel TV eller forsterker). Det betyr at du alltid må slå på TV- eller AMP-modus for å justere volumet på en annen enhet.

Med funksjonen 'Volumkontroll med gjennomgang' kan du stille inn - ◀ + og Ⓥ tastene på fjernkontrollen for også å justere lyden på andre enheter i systemet, til og med de som ikke har egen volumkontroll.

Bruksanvisning

Eksempel: Du ønsker å betjene volumkontroll for forsterker/mottaker i STB-modus

1 Trykk og hold deretter knappene 1 og 6 på SRM 5100 samtidig i tre sekunder, til STB-lysdioden blinker to ganger og så fortsetter å lyse.
2 Trykk knappene 9, 9 og 3 i denne rekkefølgen. - Lysdioden for STB blinker to ganger og fortsetter så å lyse.
3 Trykk MODE-knappen for å velge STB. Trykk på knappen til STB-lysdioden begynner å lyse.
4 Trykk OK-knappen.
5 Trykk MODE-knappen for å velge AMP. Trykk på knappen til lysdioden for AMP begynner å lyse.
6 Trykk på OK-knappen. - AMP-lampen blinker to ganger for å bekrefte den nye innstillingen. Du kan nå bruke AMP-volumkontroller i STB-modus.

Gjenopprette de opprinnelige innstillingene av fjernkontrollen

1 Trykk og hold knappene 1 og 6 på SRM 5100 samtidig i tre sekunder, til en av lysdiodene (PC,TV, STB, AMP) begynner å lyse.
2 Trykk knappene 9,8 og 1 i denne rekkefølgen. - Lysdioden blinker to ganger. Alle opprinnelige funksjoner er nå gjenopprettet og eventuelle tilleggsfunksjoner er slettet.

Problem	Løsning
PCen reagerer ikke på kommandoer fra fjernkontrollen.	Kontroller at batteriene I fjernkontrollen er satt inn riktig vei og at USB-kontakten er plugget riktig inn i porten på PCen / den bærbare PCen. Se ‘Installere fjernkontrollen’.
Etter hver gang du trykker på en knapp, vil alle indikatorlampene (PC,TV, STB og AMP) tennes og så slukkes, den ene etter den andre.	Fjernkontrollen viser at batteriene nesten er utladet. Skift ut de gamle batteriene med nye AAA batterier.
Indikatorlampen blinker én gang l en lengre periode og fjernkontrollen går over i hvilemodus (standby).	Ingen knapper trykkes på 20 sekunder.Trykk på en hvilken som helst knapp for å aktivere fjernkontrollen igjen.Batteriet er nesten tomt. Skift ut de gamle batteriene med nye AAA batterier.
Fjernkontrollen slutter å sende, indikatorlampen slukkes og fjernkontrollen går over i hvilemodus (standby).	En knapp trykkes i mer enn 30 sekunder. Slipp knappen (som sitter fast)Innlæring av en knapp: minnet i fjernkontrollen er fullt. Gjeopprett fjernkontrollens opprinnelige funksjoner for å få mer minneplass. Se ‘Gjenopprette de opprinnelige innstillingene av fjernkontrollen’.
Enheten du vil styre reagerer ikke og lysdioden (PC,TV, STB, AMP) blinker ikke når du trykker en knapp.	Skift ut de gamle batteriene med nye AAA batterier.
Enheten du vil styre reagerer ikke, men lysdioden LED (PC,TV, STB, AMP) blinker når du trykker en knapp.	Pek på enheten med SRM 5100-kontrollen og forsikre deg om at det ikke er noen hindring mellom SRM 5100 og enheten.
SRM 5100-kontrollen reagerer ikke som den skal på kommandoer.	Du bruker kanskje feil kode. Prøv å programmere SRM 5100igjen med en annen kode, som finnes under merkenavnet for apparatet ditt, eller still den inn på automatisk søking igjen for å finne den riktige koden. Hvis enheten fremdeles ikke reagerer, ring hjelpelinjen vår.

Bruksanvisning

Problem	Løsning
Ingen av kodene virker under manuell innstilling av fjernkontrollen.	I så fall, følg anvisningene under 'Stille inn fjernkontrollen automatisk'.
Tekst-TV-knappene virker ikke.	Finn ut om TV-apparatet er utstyrt med Tekst-TV.
Du har problemer med å få alle funksjonene på enheten din til å virke.	Kanskje SRM 5100- kontrollen må tilpasses den enhetsmodellen du har. Ring hjelpelinjen vår for å få vite mer.
Apparatet ditt er av et merke som ikke finnes i kodelisten.	Prøv å stille inn SRM 5100automatisk. Se 'Stille inn fjernkontrollen automatisk'.

6. Trenger du hjelp?

Du må gjerne kontakte oss hvis du har spørsmål som gjelder SRM 5100 kontrollen. Du finner kontaktinformasjon etter kodelisten bakerst i bruksanvisningen.

Les håndboken nøye før du ringer. Du kan løse de fleste problemene selv. Hvis du ikke finner noen svar på problemene dine, skriv ned detaljopplysningene om utstyrsenheten din, som fremgår av kodelisten bakerst i denne håndboken. På den måten kan våre operatører gi deg bedre og raskere hjelp. Finn modellnumrene enten i bruksanvisningene som følger med apparatet, eller på baksiden av enheten. Når du ringer hjelpelinjen vår, må du passe på å ha apparatet ved siden av deg slik at operatørene våre kan hjelpe deg å avgjøre om fjernkontrollen virker som den skal.

Modellnummeret på din Philips universal fjernkontroll er SRM 5100.

Kjøpsdato: ...../...../.....

(dag/måned/år)

Käyttöohjeet

Sisällys

Kassering av din gamla produkt

NO Informasjon til forbrukerne

Avhending av gamle produkter

Produktet er utformet og produsert i materialer og komponenter av høy kvalitet, som kan resirkuleres og brukes på nytt.

Når denne søppelbøtten med kryss på følger med et produkt, betyr det at produktet dekkes av det europeiske direktivet 2002/96/EU

Finn ut hvor du kan levere inn elektriske og elektroniske produkter til gjenvinning i ditt lokalmiljø.

Overhold lokale regler, og ikke kast gamle produkter sammen med husholdningsavfallet. Riktig avhending av de gamle produktene dine vil hjelpe til med å forhindre potensielle negative konsekvenser for miljøet og menneskers helse.

Forhandlerens navn, adresse og underskrift
