MANUAL DE UTILIZADOR Multimedia Remote Control PHILIPS

MAYA P O S H R O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O P O N

OK

4. Posibilidades extra

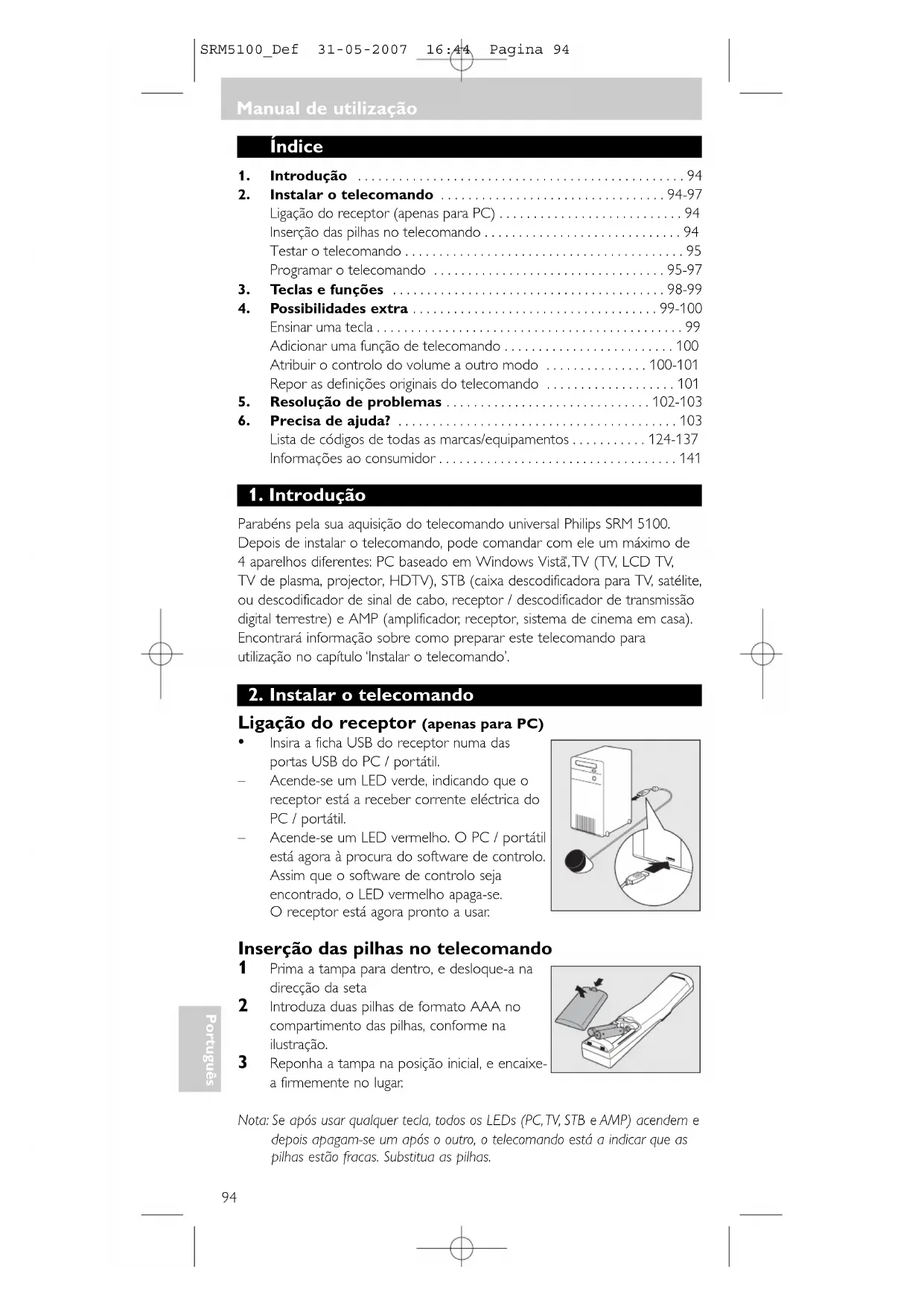

Manual de utilização

Índice

1. Introdução 94
2. Instalar o telecomando 94-97

Ligação do receptor (apenas para PC) 94

Inserção das pilhas no telecomando 94

Testar o telecomando 95

Programar o telecomando 95-97

1. Teclas e funções 98-99
2. Possibilidades extra 99-100

Ensinar uma tecla 99

Adicionar uma função de telecomando 100

Atribuir o controlo do volume a outro modo ..... 100-101

Repor as definições originais do telecomando ....101

1. Resolução de problemas 102-103
2. Precisa de ajuda? 103

Lista de códigos de todas as marcas/equipamentos ..... 124-137

Informações ao consumidor....141

1. Introdução

Parabéns pela sua aquisição do telecomando universal Philips SRM 5100. Depois de instalar o telecomando, pode comandar com ele um máximo de 4 aparelhos diferentes: PC baseado em Windows Vista, TV (TV, LCD TV, TV de plasma, projector, HDTV), STB (caixa descodificadora para TV, satélite, ou descodificador de sinal de cabo, receptor / descodificador de transmissão digital terrestre) e AMP (amplificador; receptor, sistema de cinema em casa). Encontrará informação sobre como preparar este telecomando para utilização no capítulo 'Instalar o telecomando'.

2. Instalar o telecomando

Ligação do receptor (apenas para PC)

• Insira a ficha USB do receptor numa das portas USB do PC / portátil.
• Acende-se um LED verde, indicando que o receptor está a receber corrente eléctrica do PC / portátil.
• Acende-se um LED vermelho. O PC / portátil está agora à procura do software de controlo. Assim que o software de controlo seja encontrado, o LED vermelho apaga-se. O receptor está agora pronto a usar.

Inserção das pilhas no telecomando

1 Prima a tampa para dentro, e desloque-a na direcção da seta
2 Introduza duas pilhas de formato AAA no compartimento das pilhas, conforme na ilustração.
3 Reponha a tampa na posição inicial, e encaixe-a firmemente no lugar.

Nota: Se após usar qualquer tecla, todos os LEDs (PC, TV, STB e AMP) acendem e depois apagam-se um após o outro, o telecomando está a indicar que as pilhas estão fracas. Substitua as pilhas.

Manual de utilização

Testar o telecomando

O telecomando foi programado para funcionar com todos os PCs baseados em Windows Vista™, e com a maioria dos equipamentos Philips (TV, STB e AMP).

Dado que o SRM 5100 pode usar sinais diferentes para cada marca e até para modelos diferentes da mesma marca, é aconselhável experimentar se o aparelho que vai usar responde ao SRM 5100.

PC

Não há necessidade de seleccionar primeiro o modo de PC; o telecomando está predefinido para o modo de PC. Certifique-se de que o seu PC funciona com o Windows Vista".

1 Ligue o seu PC.
2 Aponte o telecomando para o receptor e verifique se o PC reage aos comandos do telecomando.
- Se o PC não responder aos principais comandos, verifique se as pilhas estão bem instaladas, e se a ficha USB está devidamente ligada à porta do PC / portátil. Consulte 'Instalação do telecomando'.

Outros equipamentos (TV, STB e AMP)

O exemplo seguinte (TV - TV, LCD TV, TV de plasma, projector, HDTV) mostra-lhe como fazer isto. Pode repetir as mesmas instruções para outros aparelhos (STB e AMP que deseje comandar utilizando o SRM 5100.

Exemplo de TV:

1 Ligue manualmente a TV ou use o telecomando original para a ligar. Sintonize o canal 1.

2 Prima a tecla MODE para seleccionar TV. Pressione a tecla até o LED TV acender.

- O LED acende durante 10 segundos, e depois apaga-se.

- Se o LED não acender, verifique se as pilhas estão correctamente colocadas. Consulte 'Instalação do telecomando'.

3 Verifique se todas as teclas estão a funcionar. Para uma panorâmica das teclas e respectivas funções, veja '3.Teclas e funções'.

- Se o aparelho não responder de maneira nenhuma ou se não responder a todos os comandos das teclas, siga as instruções de 'Programar o telecomando', ou, para programação em linha, vá ao endereço: www.philips.com/urc

Programar o telecomando

Não é necessário configurar o telecomando para utilização com o PC baseado no sistema Vista™. Para comandar outros equipamentos, a configuração só é necessária se o equipamento (TV, STB e AMP) não responder ao SRM 5100.

Se for esse o caso, é porque o SRM 5100 não reconhece a marca e/ou o modelo do aparelho e necessita de programar o telecomando para que o reconhecimento seja feito.

Manual de utilização

O exemplo a seguir (TV - TV, LCD TV, TV de plasma, projector; HDTV) explica-lhe como efectuar esta operação. Pode repetir os mesmos passos para outros equipamentos (STB e AMP) que deseje comandar usando o SRM 5100.

Nota: O terceiro modo (STB) pode ser usado para comandar a sua caixa descodificadora, descodificador de sinal de satélite ou de cabo, ou descodificador/receptor de sinal de difusão digital terrestre. O quarto modo (AMP) pode ser usado para comandar o seu amplificador, receptor, ou sistema de cinema em casa.

Programar automaticamente o telecomando

O telecomando procura agora automaticamente o código correcto para a marca do aparelho.

Exemplo de TV (TV, LCD TV, TV de plasma, projector, HDTV)

1 Certifique-se de que a TV está ligada e seleccione um canal (por exemplo o canal 1) utilizando o telecomando original ou as teclas da TV. O SRM 5100 emite o sinal de 'mudar TV para modo de espera' para todos os modelos de TV que tem gravados na memória.

2 Prima a tecla MODE para seleccionar TV. Pressione a tecla até o LED TV acender. - O LED acende durante 10 segundos, e depois apaga-se.

3 Mantenha depois as teclas 1 e 3 pressionadas simultaneamente durante três segundos, até o LED TV piscar duas vezes e ficar depois iluminado.

4 Prima a tecla de espera (⊕) do SRM 5100. - O LED de TV apaga-se, e o SRM 5100 começa a emitir todos os sinais conhecidos de 'mudar TV para modo de espera', um a um. De cada vez que é enviado um código, o LED TV acende.

MACE 3.8 AMP

5 Quando o seu televisor passar ao modo de espera, prima imediatamente a tecla de espera (O) do telecomando SRU 5100, para parar a busca automática.

- O LED TV pisca duas vezes, e depois apaga-se. O SRM 5100 encontrou agora um código que funciona com a sua TV.

6 Verifique se é possível usar todas as funções da TV com o SRM 5100.

- Se não for este o caso, pode repetir a programação automática. O SRM 5100 procurará então um código que funcione melhor.

- Quando o SRM 5100 acabar de verificar todos os códigos conhecidos, a pesquisa parará automaticamente e o LED TV deixará de piscar. - A programação automática de um televisor demora um máximo de 5 minutos. Para STB e AMP, este tempo é de 2 minutos.

Manual de utilização

Programar manualmente o telecomando

Exemplo de TV (TV, LCD TV, TV de plasma, projector, HDTV):

1 Ligue manualmente a TV ou use o telecomando original para a ligar. Sintonize o canal 1.

2 Procure a marca do televisor na lista de códigos que se encontra na parte de trás deste manual. São indicados um ou mais códigos de quatro dígitos para cada marca. Tome nota do primeiro código. Tenha cuidado! Existem tabelas separadas para TV, STB, e para AMP.

No nosso website www.philips.com/urc pode seleccionar directamente o número de tipo do aparelho para encontrar o código correcto.

Certifique-se de que utiliza os códigos da tabela correcta.

3 Prima a tecla MODE para seleccionar TV. Pressione a tecla até o LED TV acender.

- O LED acende durante 10 segundos, e depois apaga-se.

MODE USB/AMP

4 Mantenha depois as teclas 1 e 3 pressionadas simultaneamente durante três segundos, até o LED TV piscar duas vezes e ficar depois iluminado.

5 Introduza então o código que anotou no passo 2, utilizando as teclas numéricas.

- O LED TV pisca agora duas vezes. Se o LED piscar uma vez por um período prolongado, isso significa que o código não foi correctamente inserido ou que foi inserido o código errado. Recomece a partir do passo 2.

6 Aponte o SRM 5100 à TV e verifique se esta responde correctamente.

- Se a TV responder a todos os comandos das teclas, o SRM 5100 está pronto a ser usado. Não se esqueça de tomar nota do código.

- Se o aparelho não responder de maneira nenhuma, ou não responder a todos os comandos, recomece a partir do passo 2 e experimente o código seguinte da lista.

Manual de utilização

3. Teclas e funções

A ilustração na página 3 fornece uma visão geral de todas as teclas e as suas funções.

Telecomando

① Espera......liga ou desliga os equipamentos PC,TV, STB e AMP do modo de espera.

② MODE ......selecciona o modo de PC, TV, STB ou AMP.

⑤ abre o menu iniciar do Windows® Media Center. Microsoft, Windows, o logótipo Windows e Windows Vista são marcas comerciais ou marcas registadas da Microsoft Corporation nos Estados Unidos da América e/ou outros países.

⑥ ← ......- recua uma posição na interface do utilizador (PC, Media Center). - recua um nível no menu, ou desliga o menu (TV, STB, AMP).

⑦ Teclas de cursor.....teclas de direcção para cima, baixo, esquerda, ou direita, num menu.

⑧ OK......confirma a sua selecção.

⑨ silencia o som da TV ou do AMP.

⑩- +.....ajusta o volume de som da TV ou do AMP.

⑪....- mostra o Guia no Windows ® Media Center - mostra o guia de programas electrónico (TV, STB). - selecciona rádio FM (AMP).

⑫ - mostra a página de TV gravada no Windows® Media Center. - sselecciona rádio AM (AMP).

⑬ Teclas numéricas ....- escolha directa de canais e outras funções (TV, STB, AMP). - introdução de texto (PC, Media Center).

14 *.... introdução de texto (PC, Media Center). - seleciona entre números de canais com um ou dois algarismos (TV, STB).

⑮ CLEAR ......apaga texto durante introdução do mesmo (PC, Media Center).

⑯ Teclas vermelha, verde, amarela, azul......- teclas de teletexto vermelha, verde, amarela, e azul (PC, Media Center, TV, STB).

• vermelha: liga e desliga o modo de som 'surround' (AMP).
• verde: selecciona modos de som 'surround' (AMP).
• amarela: liga e desliga o processador de som DSP (Digital Signal Processor) (AMP).
• azul: selecciona modos de processamento de som (DSP - Digital Signal Processor) (AMP).

Manual de utilização

⑰....liga e desliga o teletexto.
⑱ ENTER ......confirma a seleção de menu.
⑲#- introdução de texto (PC, Media Center).

- alterna entre entradas externas (áudio / vídeo) do seu equipamento (TV, STB).

- seleção de fonte de som (AMP).

22- +......- seleccione um canal anterior ou seguinte (PC, Media Center, TV, STB).

- selecciona um canal memorizado anterior ou seguinte (AMP).

②3 i ......- mostra no ecrã informação do canal (TV, STB, AMP).

- fomece informação sobre o ponto de focagem. Um ícone indica a sua posição no menu (PC, Media Center).

Receptor

① LED verde ......Acende quando o receptor está a receber energia do PC / portátil.
② Ficha USB......liga-se à porta USB do seu PC / portátil com sistema Vista™.
③ LED vermelho .....- acende quando o PC / portátil começa a procurar o software de controlo. Assim que o software de controlo for encontrado, o LED apaga-se.
- acende quando o receptor recebe um sinal do telecomando.

Se o aparelho não responder de maneira nenhuma ou se não responder a todos os comandos das teclas, siga as instruções de 'Programar o telecomando'. É possível que necessite de inserir outro código para o aparelho.

4. Possibilidades extra

Ensinar uma tecla

Se sentir falta de algumas funções do telecomando original, o SRM 5100 pode aprender essas funções a partir do telecomando original. Pode memorizar uma função em qualquer das teclas disponíveis do SRM 5100, excepto nas teclas e MODE. Qualquer função que já esteja guardada numa tecla será apagada.

Microsoft, Windows, o logótipo Windows e Windows Vista são marcas comerciais ou marcas registadas da Microsoft Corporation nos Estados Unidos da América e/ou outros países.

Exemplo de TV (TV, LCD TV, TV de plasma, projector, HDTV): Certifique-se de ter à mão o telecomando original do televisor.

1 Coloque os dois telecomandos em cima de uma superfície plana (como uma mesa de café) e aponte-os um para o outro com cerca de 5 - 10cm entre eles.

5 - 10 cm.

Manual de utilização

2 Prima a tecla MODE para seleccionar TV. Prima a tecla até que acenda o LED TV. – O LED acende durante 10 segundos, e depois apaga-se.

3 Mantenha as teclas 1 e 6 premidas ao mesmo tempo durante três segundos, até que o LED TV pisque duas vezes, e permaneça aceso.

4 Prima as teclas 9, 9 e 8, por esta ordem. - O LED TV pisca duas vezes, e depois mantém-se aceso.

5 Prima a tecla desejada no SRM 5100.

AMO AMO

6 Prima, e mantenha premida, a tecla que deseja copiar, no telecomando original. Mantenha a tecla premida até que o LED TV se apague e pisque duas vezes. - O sinal está agora memorizado no telecomando. - Se o LED VCR piscar uma vez durante um período mais longo, o SRM 5100 não aprende o sinal de IR.Tente algumas vezes e verifique se os telecomandos estão alinhados como se descreve no passo 3.

Se o SRM 5100 não conseguir aprender o código depois de tentar várias vezes, é possível que: - o sinal de IR do seu aparelho original esteja fora do raio de acção (o SRM 5100 só consegue aprender sinais de IR com um sinal de portadora de 30-60kHz), - a memória do SRM 5100 esteja cheia, - o SRM 5100 tenha interrompido o processo de aprendizagem após 20 segundos sem encontrar sinais de IR. Verifique se o telecomando original está a funcionar bem.

Adicionar uma função ao telecomando

Se deseja adicionar uma função ao SRM 5100, pode contactar a linha de serviço Philips para Telecomando Universal para pedir o código de cinco dígitos para a função extra.

Atribuir o controlo do volume a outro modo (Controlo de volume polivalente)

Na maioria dos sistemas de cinema em casa, o volume de som é controlado apenas por um equipamento (geralmente pela TV ou pelo amplificador). Isto significa que tem sempre de mudar para o modo de TV ou de AMP para ajustar o volume de som de outro equipamento.

Manual de utilização

A função de 'Controlo de volume polivalente' permite-lhe configurar as teclas

- do telecomando para também poderem ajustar o som de outros equipamentos do seu sistema, mesmo aqueles equipamentos que não têm o seu próprio controlo de volume de som.

Por exemplo: No modo STB, deseja usar o comando de volume do amplificador/receptor

1 Mantenha depois as teclas 1 e 6 do SRM 5100 pressionadas simultaneamente durante três segundos, até o LED STB piscar duas vezes e ficar depois iluminado.

2 Pressione as teclas 9,9 e 3 por esta ordem. - O LED STB pisca duas vezes, e depois mantém-se aceso.

3 Pressione a tecla MODE para seleccionar STB. Pressione a tecla até o LED STB acender.

4 Prima a tecla OK.

5 Prima a tecla MODE para seleccionar AMP. Prima a tecla até que acenda o LED AMP.

6 Pressione a tecla OK. - O LED AMP pisca duas vezes para confirmar a nova configuração. Agora pode usar os commandos do volume AMP no modo STB.

Repor as funções originais do telecomando

1 Mantenha as teclas 1 e 6 do SRM 5100 pressionadas simultaneamente durante três segundos, até um dos LEDs (PC, TV, STB, AMP) acender.

Manual de utilização

2 Pressione as teclas 9,8 e 1 por esta ordem. - O LED pisca duas vezes. Foram agora repostas todas as funções originais e foram eliminadas todas as funções extra.

1 2 3 5 6 8 9 0 *

1. Resolução de problemas

Problema	Solução
O PC não responde aos comandos do telecomando.	Verifique se as pilhas estão bem instaladas no telecomando, e se a ficha USB está devidamente ligada à porta do PC / portátil. Consulte ‘Instalação do telecomando’.
Após usar qualquer tecla, todos os LEDs (PC,TV, STB, e AMP) acendem e depois apagam-se um após o outro.	O telecomando está a indicar que as pilhas estão a ficar fracas.Substitua as pilhas usadas por novas, do formato AAA.
O LED indicador pisca uma vez por um período mais longo, e o telecomando entra em modo de espera.	Nenhuma tecla é premida durante 20 segundos. Prima qualquer tecla para reactivar o telecomando.A carga da pilha está fraca.Substitua as pilhas usadas por novas, do formato AAA.
O telecomando deixa de transmitir, o LED indicador apaga-se, e o telecomando entra no modo de espera.	Uma tecla é premida durante mais de 30 segundos. Solte a tecla que ficou presa.Quando estiver a memorizar uma função numa tecla: a memória do telecomando está cheia. Reponha as funções originais do seu telecomando, para criar mais espaço de memória. Consulte ‘Repor as funções originais do telecomando’.
O aparelho que deseja comandar não responde e o respectivo LED (PC,TV, STB, AMP) não pisca quando pressiona uma tecla.	Substitua as pilhas velhas por pilhas AAA novas.
O aparelho que deseja comandar não responde mas o respectivo LED (PC,TV, STB, AMP) pisca na janela do selector quando pressiona uma tecla.	Aponte o SRM 5100 ao aparelho e certifique-se de que não há obstruções entre o SRM 5100 e o aparelho.

Português

Manual de utilização

Problema	Solução
O SRM 5100 não responde correctamente aos comandos.	Poderá estar a usar o código errado. Experimente voltar a programar o SRM 5100 utilizando outro código indicado para a marca do seu aparelho ou faça a reinicialização do telecomando para procurar automaticamente o código correcto. Se ainda assim o aparelho não responder, contacte a nossa linha de ajuda.
Nenhum dos códigos funciona durante a programação manual do telecomando.	Se for este o caso, siga as instruções para ‘Programar automaticamente o telecomando’.
As teclas de teletexto não funcionam.	Veja se a sua TV está equipada com teletexto.
Tem dificuldade em usar todas as funções do aparelho.	O SRM 5100 poderá precisar de ser adaptado ao modelo do aparelho. Contacte a nossa linha de ajuda para pomenores.
A marca do aparelho não consta da lista de códigos	Experimente programar automaticamente o SRM 5100. Veja ‘Programar automaticamente o telecomando’.

6. Precisa de ajuda?

Caso tenha quaisquer dúvidas relativamente ao SRM 5100, pode sempre contactar-nos. Encontrará a informação para contacto a seguir à lista de códigos, na parte de trás deste manual.

Leia atentamente este manual antes de telefonar. Pode resolver você mesmo a maior parte das dificuldades. Se não conseguir encontrar resposta para os seus problemas, tome nota dos detalhes do aparelho indicados na lista de códigos, na parte de trás deste manual. Isto ajudará os nossos operadores a assisti-lo melhor e mais rapidamente. Procure os números dos modelos nas instruções que recebeu com o aparelho ou na parte de trás do mesmo.

Quando telefonar para a linha de ajuda, certifique-se de que tem o aparelho à mão para que os nossos operadores o possam ajudar a ver se o telecomando está a funcionar correctamente.

O número de modelo do seu telecomando universal Philips é SRM 5100.

Data de aquisição: ...../...../.....

(dia/mês/ano)

Sagem. 0847, 1141, 1717

Samsung . . . 0880, 1135, 1169, 1233, 1270,

1303, 1404, 1469, 1485, 1597, 1636

Sat Control 1327

Sat Team 0740

SAT+ 1436

Satcom 0634

Satec 0740

Satelco. 1259

Satplus....1127

Schaub Lorenz 1241

Schneider....1233, 1278

Schwaiger ..... 1138, 0159, 0531, 0634,

1102, 1361, 1439, 1484

SCS 0326

Sedea Electronique ..... 0159, 1233, 1653

SEG 0141, 1102, 1278, 1653

Septimo....1402

Serd. 1439

Serino 0637

Servimat 1638

ServiSat 0740,1278

Siemens 0200, 1361, 1456

Silva 0326

Skantin. 0740

SKR 0740

SKY....0874, 0883, 1202,

0126, 1720, 1875, 1877

SKY Italia. 0880, 1720, 1875

Sky XL....1278, 1439

Sky+ 1202

Skymaster....1227,0740,1102,

1361, 1436, 1594, 1638

Skymax 0227

Skyplus. 1259, 1361, 1439

SkySat 0141, 0634, 0740

Skyvision 1361

SL 0159, 0326, 1321, 1699

SM Electronic ..... 1227, 0740, 1436

Smart 0159, 0740, 0909,

1140, 1259, 1300, 1440

Sony 0874, 0880, 0482,

0666, 1585, 1666, 1667

SR 0159

Star Choice....0896

Star Trak 0896

Starland 0740

Starlite. 0227

Stream....1875

Strong....0880, 0847, 0159, 0740,

1186, 1311, 1436, 1653, 1792

Sunny....1327

Sunsat 0740

0669, 0159

Systec 1361

Tantec 0482

Tatung 0482

TBoston 1686

Tecatel....1227

TechniSat. 0141, 0482, 1126,

1127, 1222, 1224, 1349

Technomate....1637

Technosonic 1699

Technotrend 1456

Technowelt 0159, 0634

Techwood 0141, 1311, 1653

Telasat 0634

Tele System Electronic .. 1278, 1436, 1638

TeleClub 1394

Teleka 0634

Telesat 0634

Telestar 0141, 1126, 1127,

1278, 1361, 1637, 1653

Teletech....0141

Televes ..... 0159, 0482, 1241, 1327, 1361

Telewire....1259

Tevion 0740, 1436, 1699

Thomson.....0874, 0880, 0847, 1202,

0419, 0482, 0593, 0634,

0740, 1073, 1318, 1561, 1570

Thorn 0482

Tiny 1699

Tioko....0159

Tivo 1169, 1469

Tokai 0227

Tonna. 0482, 0740, 1638

Topfield 1233, 1235, 1572

Toshiba 0482, 0776, 0817,

0846, 1312, 1776

TPS 0847

Codes STB

Triax ..... 0880, 0227, 0159, 0141, 0740, ..... 1140, 1254, 1278, 1318, 1323, 1653

TT-micro 1456

Turnsat 0740

Twinner 0740, 1638

UltimateTV 1419, 1667

Uniden. 0749

Unisat. 0227, 0159

United 1278

PR Informações ao consumidor

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um latão traçado, está afixado a um produto significa que o produto é abrangido pela Directiva Europeia 2002/96/EC

Informe-se acerca do sistema de recolha selectiva local para produtos eléctricos e electrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correcta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Nome, endereço e assinatura da loja
