MANUALE UTENTE Multimedia Remote Control PHILIPS

TV-eksempel (TV, LCD TV, plasma TV, projector, HDTV):

TV-eksempel (TV, LCD TV, plasma TV, projector, HDTV):

TV-eksempel (TV, LCD TV, plasma TV, projector, HDTV):

Sørg for at du har den opprinnelige TV-fjemkontrollen for hånden.

Instruzioni per l'uso

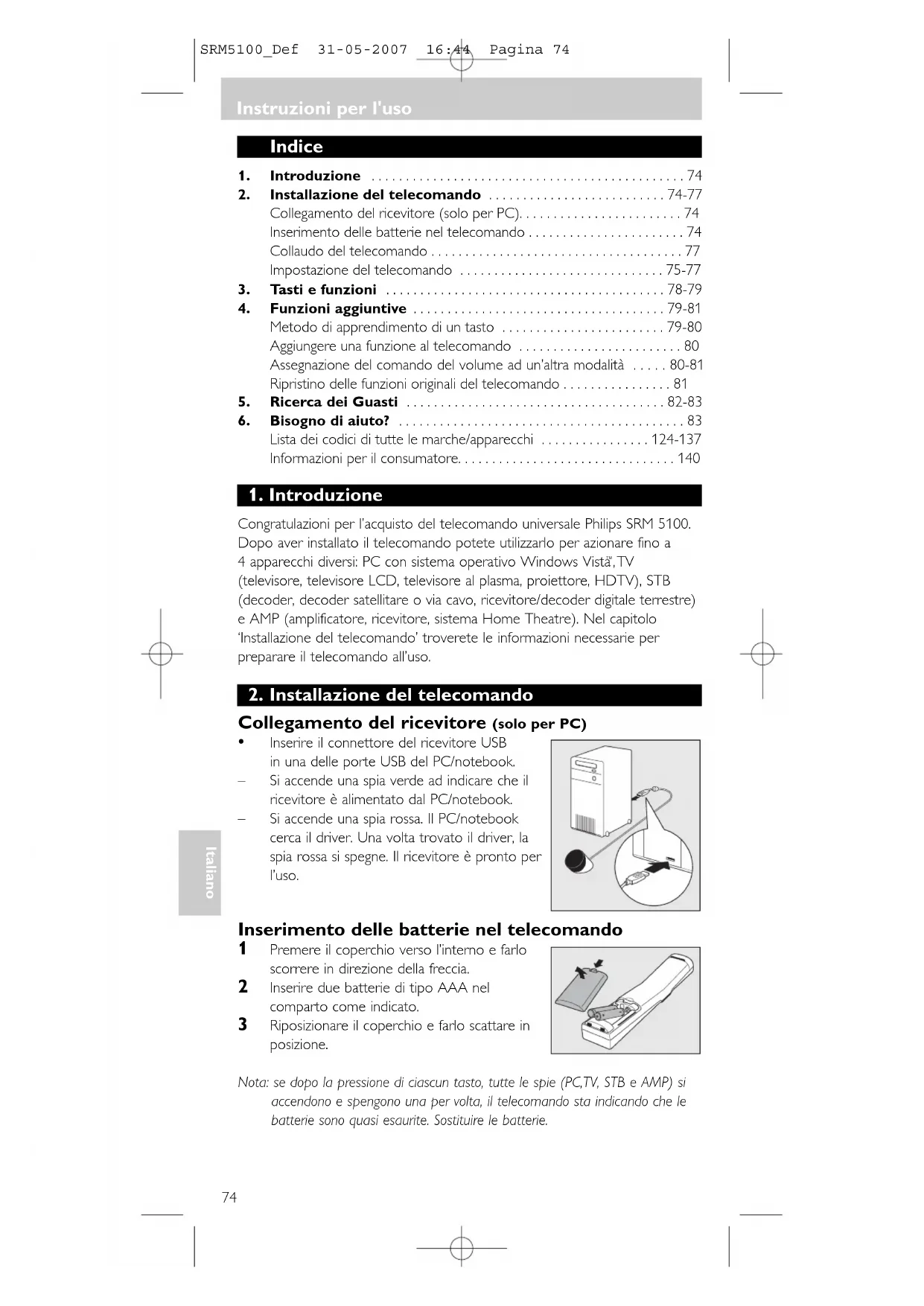

Indice

1. Introduzione 74
2. Installazione del telecomando 74-77

Collegamento del ricevitore (solo per PC)....74

Inserimento delle batterie nel telecomando 74

Collaudo del telecomando....77

Impostazione del telecomando 75-77

1. Tasti e funzioni 78-79
2. Funzioni aggiuntive 79-81

Metodo di apprendimento di un tasto 79-80

Aggiungere una funzione al telecomando 80

Assegnazione del comando del volume ad un'altra modalità ..... 80-81

Ripristino delle funzioni originali del telecomando 81

1. Ricerca dei Guasti 82-83
2. Bisogno di aiuto? 83

Lista dei codici di tutte le marche/apparecchi ..... 124-137

Informazioni per il consumatore....140

1. Introduzione

Congratulazioni per l'acquisto del telecomando universale Philips SRM 5100. Dopo aver installato il telecomando potete utilizzarlo per azionare fino a 4 apparecchi diversi: PC con sistema operativo Windows Vista, TV (televisore, televisore LCD, televisore al plasma, proiettore, HDTV), STB (decoder, decoder satellitare o via cavo, ricevitore/decoder digitale terrestre) e AMP (amplificatore, ricevitore, sistema Home Theatre). Nel capitolo 'Installazione del telecomando' troverete le informazioni necessarie per preparare il telecomando all'uso.

2. Installazione del telecomando

Collegamento del ricevitore (solo per PC)

• Inserire il connettore del ricevitore USB in una delle porte USB del PC/notebook.
• Si accende una spia verde ad indicare che il ricevitore è alimentato dal PC/notebook.
• Si accende una spia rossa. Il PC/notebook cerca il driver. Una volta trovato il driver, la spia rossa si spegne. Il ricevitore è pronto per l'uso.

Inserimento delle batterie nel telecomando

1 Premere il coperchio verso l'interno e farlo scorrere in direzione della freccia.
2 Inserire due batterie di tipo AAA nel comparto come indicato.
3 Riposizionare il coperchio e farlo scattare in posizione.

Nota: se dopo la pressione di ciascun tasto, tutte le spie (PC,TV, STB e AMP) si accendono e spengono una per volta, il telecomando sta indicando che le batterie sono quasi esaurite. Sostituire le batterie.

Instruzioni per l'uso

Collaudo del telecomando

Il telecomando è stato programmato per l'utilizzo con tutti i PC con sistema operativo Windows Vista e la maggior parte dei dispositivi Philips (TV, STB e AMP). Poiché l'SRM 5100 potrebbe utilizzare segnali differenti per ciascuna marca ed perfino modelli differenti della stessa marca, è opportuno verificare che l'apparecchio risponde all'SRM 5100.

PC

Non è necessario selezionare prima la modalità PC; il telecomando è preimpostato sulla modalità PC. Assicurarsi che il PC disponga del sistema operativo Windows Vista™.

1 Accendere il PC.
2 Puntare il telecomando verso il ricevitore e verificare come reagisce il PC ai comandi.
- Se il PC non risponde ai comandi, controllare che le batterie siano inserite adeguatamente e che il connettore USB sia inserito correttamente nella porta USB del PC/notebook.Vedere 'Installazione del telecomando'.

Altri dispositivi (TV, STB e AMP)

L'esempio qui di seguito (TV - televisore, televisore LCD, televisore al plasma, proiettore, HDTV) descrive la procedura per il collaudo. Potete ripetere le stesse operazioni per altri apparecchi (STB and AMP) che desiderate azionare utilizzando l'SRM 5100.

Esempio per il televisore:

1 Accendete il televisore manualmente o mediante il comando originale. Sintonizzate sul canale 1.

2 Premere il tasto MODE per selezionare TV. Premere il tasto fino a quando il LED TV si illumina.

- La spia si accende per 10 secondi, quindi si spegne. Se l'indicatore LED non si illumina, controllate che le batterie siano state installate correttamente

3 Controllate che tutti i tasti funzionano. Per una panoramica dei tasti e le relative funzioni consultare '3.Tasti e funzioni'.

- Se il televisore risponde correttamente a tutti i tasti, l'SRM 5100 è pronto per l'uso.

- Se l'apparecchio non risponde affatto o ignora alcuni comandi, seguite le istruzioni descritte in 'Impostazione del telecomando', oppure andate a 'www.philips.com/urc' per l'impostazione in linea

Impostazione del telecomando

Non è necessario impostare il telecomando per l'utilizzo con PC con sistema operativo Vista". Per l'utilizzo con altri dispositivi, l'impostazione si rende necessaria solo se il dispositivo (TV, STB e AMP) non risponde all'SRM 5100. Se ciò accade significa che l'SRM 5100 non riconosce la marca e/o il modello dell'apparecchio ed è quindi necessario programmare il telecomando in modo che possa riconoscerle.

Nell'esempio di seguito (TV - televisore, televisore LCD, televisore al plasma, proiettore, HDTV) vi sono delle istruzioni a tal fine. È possibile ripetere le stesse operazioni per altri dispositivi (STB e AMP) che si desidera mettere in funzione con l'SRM 5100.

Instruzioni per l'uso

Nota: è possibile utilizzare la terza modalità (STB) per mettere in funzione decoder, decoder satellitare o via cavo, ricevitore/decoder digitale terrestre. È possibile utilizzare la quarta modalità (AMP) per mettere in funzione l'amplificatore, il ricevitore o il sistema Home Theatre.

Impostazione automatica del telecomando

Il telecomando ora effettuerà la ricerca automatica del corretto codice per il vostro apparecchio.

Esempio per il televisore (televisore, televisore LCD, televisore al plasma, proiettore, HDTV):

1 Assicuratevi che il televisore sia acceso e selezionate un canale utilizzando il telecomando originale oppure i tasti del televisore (ad esempio canale 1). L'SRM 5100 emette il segnale 'TV in standby' per tutti i modelli di televisori memorizzati.

2 Premere il tasto MODE per selezionare TV. Premere il tasto fino a quando il LED TV si illumina.

- La spia si accende per 10 secondi, quindi si spegne.

3 Tenere i tasti 1 e 3 premuti contemporaneamente per tre secondi fino a quando il LED TV lampeggia due volte e poi rimane acceso.

4 Premere il tasto di standby (⏻) dell'SRM 5100.

- La spia TV e l'SRM 5100 inizia ad emettere tutti i segnali 'TV in standby' uno per uno. Ogni volta che viene inviato un codice, il LED TV si illumina.

5 Quando il televisore passa in standby, immediatamente il tasto di standby (⊕) dell'SRM 5100 per arrestare la ricerca automatica.

- La spia TV lampeggia due volte e si spegne. Il telecomando SRM 5100 a questo punto ha trovato un codice che funziona con il televisore.

6 Controllate di poter usare tutte le funzioni del televisore con l'SRM 5100.

- Nel caso contrario, potete ripetere l'impostazione automatica. L'SRM 5100 quindi ricercherà un codice che funziona meglio.

- Quando l'SRM 5100 ha inviato tutti i codici noti, la ricerca si arresta automaticamente ed il LED TV cessa di lampeggiare.

- La programmazione automatica di un televisore impiega 5 minuti al massimo. Per il modo STB e AMP questo impiega 2 minuti.

MAKE B-AMP

Instruzioni per l'uso

Impostazione manuale del telecomando

Esempio per il televisore (televisore, televisore LCD, televisore al plasma, proiettore, HDTV):

1 Accendete il televisore manualmente o mediante il comando originale. Sintonizzate sul canale 1.

2 Individuate la marca del televisore nella lista dei codici alla fine del presente manuale. Per ciascuna marca sono elencati uno o più codici a quattro cifre. Annotate il primo codice. Attenzione! Vi sono tabelle diverse per TV, STB e AMP.

Sul nostro sito www.philips.com/urc potete selezionare direttamente il numero di modello dell'apparecchio per trovare il codice giusto.

Assicuratevi di usare i codici dalla corretta tabella.

3 Premere il tasto MODE per selezionare TV. Premere il tasto fino a quando il LED TV si illumina.

- La spia si accende per 10 secondi, quindi si spegne.

4 Tenere i tasti 1 e 3 premuti contemporaneamente per tre secondi fino a quando il LED TV lampeggia due volte e poi rimane acceso.

5 Quindi digitate il codice annotato all'operazione 2 utilizzando i tasti numerici.

- Il LED TV a questo punto lampeggerà due volte. Se il LED lampeggia una volta per un periodo prolungato, non è stato inserito correttamente il codice oppure si tratta di un codice errato. Iniziate di nuovo dalla operazione 2.

6 Puntate l'SRM 5100 in direzione del televisore e controllate che l'apparecchio risponde correttamente ai comandi inviati.

- Se il televisore risponde correttamente a tutti i tasti, l'SRM 5100 è pronto per l'uso. Non dimenticate di annotare il codice.

- Se l'apparecchio non risponde affatto o ignora alcuni dei comandi, ricominciate nuovamente dall'operazione 2 e provate il successivo codice della lista.

Instruzioni per l'uso

3. Tasti e funzioni

L'illustrazione a pagina 3 offre una vista generale di tutti i tasti e delle loro funzioni.

Telecomando

① Standby....accende o spegne PC,TV, STB e AMP.

② MODE ...... seleziona la modalità PC, TV, STB o AMP.

③ Spie......indicano la modalità selezionata.

④Tasti multimediali

II....interruzione (PC, STB, AMP)

●......registrazione (PC, STB, AMP)

«riavvolgimento (PC, STB, AMP)

▶......riproduzione (PC, STB, AMP)

←......brano precedente (PC, STB, AMP)

▶I......brano successivo (PC, STB, AMP)

⑤ apre il menu di avvio di Window® Media Center. Microsoft, Windows, il logo di Windows e Windows Vista sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

⑥ ← ......- salta indietro di una posizione nell'interfaccia utente (PC, Media Center).

- salta indietro di un livello nel menu o lo spegne (TV, STB, AMP).

⑦ Tasti cursore ....cursore su, giù, sinistra, destra nel menu.

⑧ OK......conferma la selezione.

⑨....interrompe l'audio di TV o AMP.

⑩- +......regola il volume di TV o AMP.

⑪....- visualizza la guida di Windows ^® Media Center.

- visualizza la guida elettronica dei programmi (TV, STB).

- eleziona la radio FM (AMP).

⑫ - visualizza la pagina TV registrata su Windows® Media Center.

- seleziona la radio AM (AMP).

⑬ Digit keys......- selezione diretta di canali e altre funzioni (TV, STB, AMP).

- immissione di testo (PC, Media Center).

⑭ * - immissione di testo (PC, Media Center).

- seleziona tra numeri di canale ad una e due cifre (TV, STB).

⑮ CLEAR ....elimina il testo durante la sua immissione (PC, Media Center).

⑯Tasti rosso, verde, giallo, blu......- tasti del televideo rosso, verde, giallo e blu (PC, Media Center, TV, STB).

- rosso: attiva/disattiva la modalità surround (AMP).

- verde: seleziona le modalità surround (AMP).

- giallo: attiva/disattiva il DSP (Digital Signal Processor) (AMP).

- blu: seleziona le modalità DSP (Digital Signal Processor) (AMP).

⑰ T ......attiva/disattiva il televideo.

⑱ ENTER ......conferma la selezione del menu.

Instruzioni per l'uso

⑲#- immissione di testo (PC, Media Center).

- alterna gli ingressi estemi (audio/video) dell'apparecchio (TV, STB).

- selezione fonte (AMP).

20....- attiva e disattiva il menu (TV, STB, AMP).

- apre il menu del DVD (PC, Media Center).

⑳....mostra la TV digitale sul canale attualmente selezionato.

②2- +......- seleziona un canale precedente o successivo (PC, Media Center, TV, STB).

- seleziona un canale reimpostato precedente o successivo (AMP).

②3 i ......- visualizza le informazioni su schermo del canale (TV, STB, AMP).

- forisce informazioni per il punto di messa a fuoco. Un'icona indica la propria posizione sul menu (PC, Media Center).

Ricevitore

① Spia verde ......si accende ad indicare che il ricevitore è alimentato dal PC/notebook.

② Connettore USB.....si collega alla porta USB del PC/notebook con sistema operativo Vista™.

③ Spia rossa......- si accende quando il PC/notebook inizia la ricerca del driver. La spia si spegne non appena viene trovato il driver.

- si accende quando il ricevitore riceve un segnale dal telecomando.

Se l'apparecchio non risponde affatto o ignora alcuni comandi, seguite le istruzioni descritte in 'Impostazione del telecomando'. È probabile che bisogna digitare un altro codice per l'apparecchio.

4. Funzioni aggiuntive

Metodo di apprendimento di un tasto

Se alcune funzioni non sono disponibili, l'SRM 5100 è in grado di apprenderle dal telecomando originale. È possibile memorizzare una funzione in tutti i tasti dell'SRM 5100, ad eccezione di 📋™ e MODE.Tenete presente che se ad un tasto è già abbinata una funzione, questa operazione ne comporterà la sostituzione con quella nuova.

Microsoft, Windows, il logo di Windows e Windows Vista sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Esempio per il televisore (televisore, televisore LCD, televisore al plasma, proiettore, HDTV):

Assicurarsi di disporre del telecomando originale del televisore.

1 Poggiate entrambi i telecomandi su una superficie piana (per esempio un tavolino) e rivolgeteli uno di fronte all'altro a circa 5-10 cm di distanza tra loro.

5 - 10 cm.

Instruzioni per l'uso

2 Premere il tasto MODE per selezionare TV. Premere il tasto finché non si accende la spia TV.

— La spia si accende per 10 secondi, quindi si spegne.

3 Tenere i tasti 1 e 6 premuti contemporaneamente per tre secondi finché la spia TV non lampeggia due volte e rimane accesa.

4 Premere i tasti 9,9 e 8 in questo ordine.

- La spia TV lampeggia due volte e rimane accesa.

7 6 8 9 # ENTER SRR

5 Premere il tasto target dell'SRM 5100.

7 6 5 6 8 9 0 # ENTR (1)

6 Tenere premuto il tasto che si desidera copiare sul telecomando originale. Tenere premuto il tasto finché non si spegne la spia TV e lampeggia due volte

- Il segnale viene quindi memorizzato sul telecomando.

- Se il LED TV lampeggia una volta sola per un periodo più lungo, il segnale IR non è stato appreso dall'SRM 5100. Riprovate alcune volte e controllate che i telecomandi siano allineati correttamente, come descritto nel punto 3.

Se l'SRM 5100 non è in grado di apprendere il codice nonostante i ripetuti tentativi, le cause possibili potrebbero essere:

- Il segnale IR del telecomando originale è fuori gamma (l'SRM 5100 accetta esclusivamente segnali IR con portante compresa tra 30 e 60 kHz.

- La memoria dell'SRM 5100 è piena.

- L'SRM 5100 interrompe il processo di apprendimento trascorsi 20 secondi in cui non riceve alcun segnale IR. Controllate se il telecomando originale funziona correttamente.

Aggiungere una funzione al telecomando

Per aggiungere una funzione all'SRU 7040, contattate il servizio di assistenza Philips per i telecomandi universali per richiedere il codice a 5 cifre riservato alle funzioni aggiuntive.

Assegnazione del comando del volume ad un'altra modalità (Controllo combinato del volume)

Nella maggior parte dei sistemi per l'intrattenimento domestico, il volume viene controllato da un solo dispositivo (di solito il televisore o l'amplificatore). Ciò significa che, per regolare il volume di un altro dispositivo, è necessario passare alla modalità TV o AMP.

Instruzioni per l'uso

La funzione di 'Controllo combinato del volume' consente di impostare i tasti - + e del telecomando per regolare inoltre l'audio di altri dispositivi del sistema, nonostante questi non dispongano di un controllo di volume.

Esempio: Nella modalità STB, volete azionare il comando del volume dell'amplificatore/ricevitore

1 Quindi tenete i tasti 1 e 6 sull'SRM 5100 premuti contemporaneamente per tre secondi, fino a quando il LED STB lampeggia due volte e poi rimane acceso.

2 Premere i tasti 9, 9 e 3 in questo ordine. - La spia STB lampeggia due volte e rimane accesa.

3 Premere il tasto MODE per selezionare STB. Premere il tasto fino a quando il LED STB si illumina.

4 Premere il tasto OK.

5 Premere il tasto MODE per selezionare AMP. Premere il tasto finché non si accende la spia AMP.

6 Premere il tasto OK. - Il LED AMP lampeggia due volte per confermare la nuova impostazione. Adesso potete utilizzare i comandi di volume AMP nella modalità STB.

Ripristino delle funzioni originali del telecomando

1 Tenete i tasti 1 e 6 sull'SRM 5100 premuti contemporaneamente per tre secondi, fino a quando uno dei LED (PC, TV, STB, AMP) si illumina.

Instruzioni per l'uso

2 Premere i tasti 9,8 e 1 in questo ordine.

- II LED lampeggia due volte. Tutte le funzioni quindi sono state ripristinate ed eventuali funzioni addizionali sono state cancellate.

1 2 3 5 6 8 9 0 *

1. Ricerca dei Guasti

Problema	Soluzione
Il PC non risponde ai comandi del telecomando.	Controllare che le batterie siano inserite adeguatamente nel telecomando e che il connettore USB sia inserito correttamente nella porta USB del PC/notebook.Vedere 'Installazione del telecomando'.
Dopo aver premuto tutti i tasti, le spie (PC,TV, STB e AMP) si accendono e spengono una per una.	Il telecomando indica che le batterie si stanno scaricando.Sostituire le batterie esaurite con nuove batterie AAA.
La spia lampeggia una volta per un periodo più prolungato e il telecomando entra in modalità standby.	Non è premuto alcun tasto per 20 secondi. Premere un tasto qualsiasi per riattivare il telecomando.Le batterie sono quasi esaurite.Sostituire le batterie esaurite con nuove batterie AAA.
Il telecomando cessa di trasmettere, la spia si spegne e il telecomando entra in modalità standby.	Il tasto è premuto per oltre 30 secondi. Rlasciare il tasto (bloccato).Durante l'apprendimento di un tasto: la memoria del telecomando è piena. Ripristinare le funzioni originali del telecomando per creare spazio in memoria.Vedere 'Ripristino delle funzioni originali del telecomando'.
L'apparecchio che volete azionare non risponde ed il LED relativo (PC,TV, STB, AMP) non lampeggia quando premete un tasto.	Sostituite le vecchie batterie con nuove batterie AAA.
L'apparecchio che volete azionare non risponde ma il LED relativo (PC,TV, STB, AMP) lampeggia quando premete un tasto.	Puntate l'SRM 5100 in direzione dell'apparecchio ed assicuratevi che non vi siano ostacoli tra l'SRM 5100 e l'apparecchio.

Italiano

Instruzioni per l'uso

Problema	Soluzione
L'SRM 5100 non risponde correttamente ai comandi.	Probabilmente state usando il codice errato. Provate a programmare di nuovo l'SRM 5100 utilizzando un altro codice, elencato per la marca dell'apparecchio, oppure ripristinate per la ricerca automatica per trovare il codice giusto.Se l'apparecchio continua a non rispondere, chiamate la nostra linea di assistenza (helpline).
Nessuno dei codici funziona durante l'impostazione manuale del telecomando.	In questo caso, seguite le istruzioni riportate sotto 'Impostazione automatica del telecomando'.
I tasti di televideo non funzionano.	Verificate se la TV include la funzione di televideo.
Avete difficoltà ad azionare tutte le funzioni dell'apparecchio.	Probabilmente è necessario adattare l'SRM 5100 al modello dell'apparecchio.Per maggiori dettagli contattate la nostra helpline.
La marca dell'apparecchio non è elencata nella lista dei codici.	Provate ad impostare l' SRM 5100 automaticamente.Fate riferimento a 'Impostazione automatica del telecomando'

6. Bisogno di aiuto?

Se avete dei quesiti sull'SRM 5100, ci potete sempre contattare. Troverete i dettagli per contattarci dopo la lista dei codici infine al presente manuale.

Leggete il presente manuale attentamente prima di fare una chiamata telefonica. La maggior parte dei problemi li potete risolvere da voi stessi. Se non potete trovare nessuna risposta ai vostri problemi, scrivete i dettagli dell'apparecchio presente nella lista dei codici alla fine di questo manuale. Questo aiuterà i nostri operatori ad assistervi meglio e più rapidamente. Individuate il numero del modello dalle istruzioni consegnate con l'apparecchio oppure sul retro dello stesso. Quando chiamate la nostra linea di assistenza, assicuratevi che l'apparecchio sia a portata di mano in modo che nostri operatori possano aiutarvi a determinare se il telecomando funziona correttamente.

Il numero di modello del telecomando universale Philips è SRM 5100.

Data di acquisto: ...../...../.....

(giomo/mese/anno)

IT Informazioni per il consumatore

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE.

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Certificato di garanzia Karta

Nome, indirizzo e firma del fornitore
