KULLANIM KILAVUZU H81MITX ASROCK

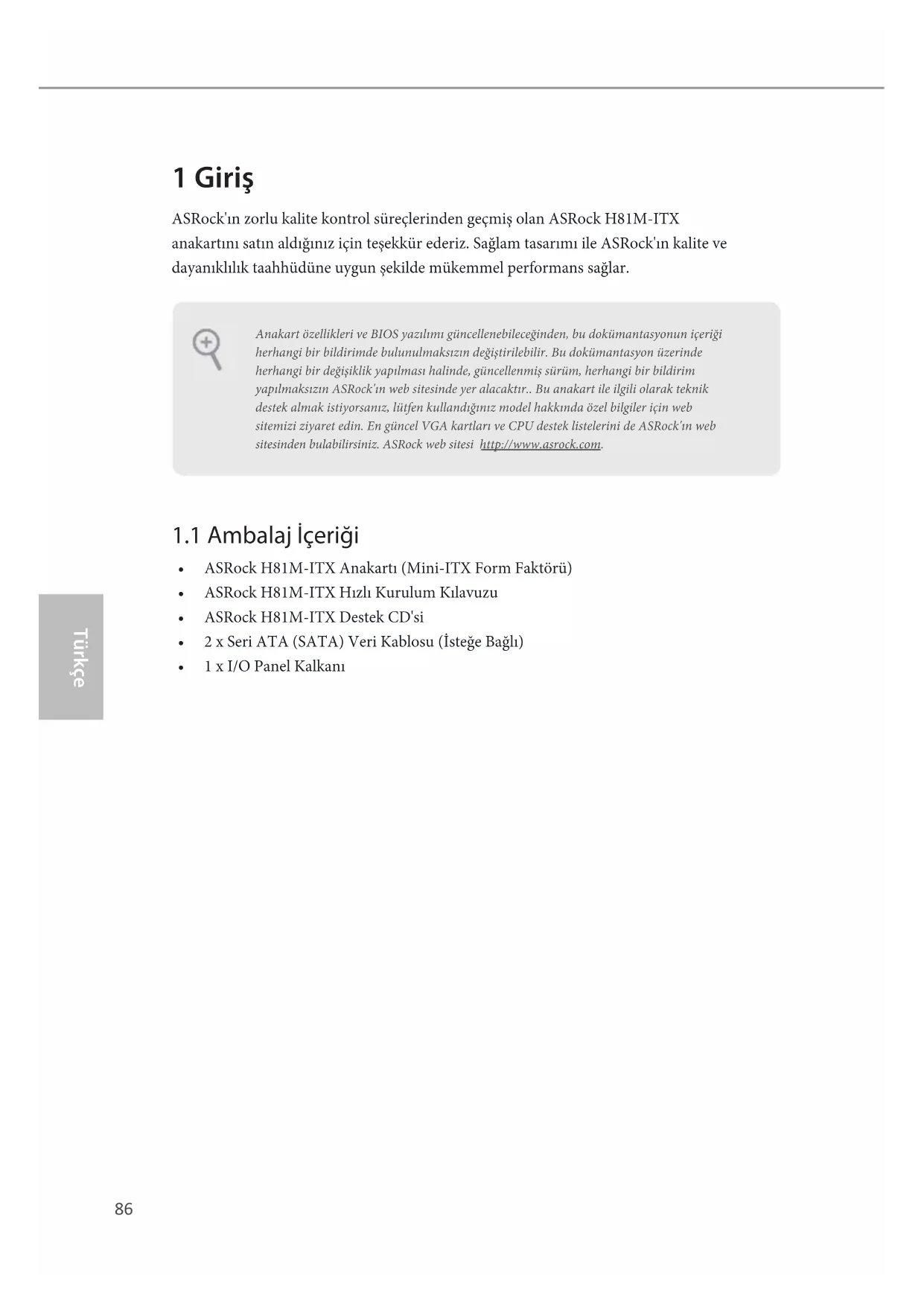

ASRock'in zorlu kalite kontrol sureçlerinden geleçmis,—yanakartı)—sin algüniz,——in teşekür ederiz. Saglam tasarı ile ASRock'in kalite ve dayanikhlık taahhüdüne uygün)—sekilde)—mukemmel performans saglar.

Anakart Özellikleri ve BIOS yazilimi güllenebileç®, den, bu dokumantasyonun icerigi herhangi bir bildirimde bulunlmaşın degistirilebilir. Bu dokumantasyon üzerinde herhangi birdehyşiklik yapilmasi halinde, güllelenmis sürüm, herhangi bir bildirim yaplmaşın ASRock'in web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istyorsanz, liitfen kullandüz model hakkunda özel bilgiler icin web sitemizi ziyaret edin. En Güncel VGA kartlar ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

Platform	· Mini-ITX Form Faktörü · Tam Kati Baglayüncü tasarım
CPU	· 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir · 4 Güç SafHASi Tasarım · IntelTurbo Boost 2.0 Teknolojisini destekler
Yonga kümesi	· IntelH81
Bellek	· Çift Kanallı DDR3 Bellek Teknolojisı · 2 x DDR3 DIMM yuvaları · DDR3 1600/1333/1066 ECC olmayan, ara belülege alınmamış beligi destekler · Maksimum system beligi kapasitesi: 16GB (bkz. DİKKAT) · Intel Üstün Bellek Profili (XMP)1.3/1.2 özelliğin destekler
Geniselectme Yuvası	· 1 x PCI Express 2.0 x16 yuva
Grafikler	· Intel® HD Graphics Dahili Görtserleri ile VGA çık;tari,yalınizca GPU entegre edilmalık,islemciler ile desteklenir. · Intel® HD Graphics Dahili Görtserlin destekler :AVC,MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisı, Intel® InsiderTM, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync Video · Pixel Shader 5.0, DirectX 11.1 · Maksimum pay增长率 bellek 1792MB · Üç VGA çık;tsege:i: D-sub,DVI-D ve HDMI · 1920x1200 @ 60Hz'ye kadar çüzünurlükte HDMI Teknolojisini destekler · 1920x1200 @ 60Hz'ye kadar DVI-D islevini destekler

1920x1200 @ 60Hz'ye kadar czünurlükle D-Sub islevini destekler
HDMI ile Otomatik Dudak Senkronizasyonu (12bpc, xvYCC ve HBR (Yuksek Bit Hizinda Ses) özelliklerini destekler (Uyumlu bir HDMI monitoru kullanilmaldir)
DVI-D ve HDM1 baglanti noktalari ile HDCP islevini destekler
DVI-D,ve HDMI böglanti noktalariyla,Full HD 1080p Blu-ray (BD) kayittan yuritme ozelliklerini destekler

Ses

Iserik Koruma Ozelligi ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)
Ustun Blu-ray ses destegi

LAN

PCIE x1 Gigabit LAN 10/100/1000 Mb/s
Qualcomm Atheros AR8171
Qualcomm Atheros Govenli Internet Aci Teknolojisini destekler
LAN Açlşimi Destekler
Enerji Verimliligine Sahip Ethernet 802,3az islevini destekler
- PXE ozelligini destekler

Arka Panel I/O

1 x PS/2 Fare/Klavye Portu
1 x D-Sub Baglanti Noktas
1 x DVI-D Baglanti Noktas
1xHDMI Baglanti Noktas
1xOptikSPDIFCikisiBaglantiNoktas
1 xeSATA Baglayicis1
4xUSB2.0Baglanti noktas1
2xUSB3.0Baglantinoktas1
LED'e sahip 1 x RJ-45 LAN Baglanti Noktas1 (ACT/LINK LED ve SPEED LED)
HD Ses Jaki: Arka Hoparlor / Merkezi / Bas / Hat Girişi / On Hoparlor / Mikrofon

Depolama	2 x SATA3 6,0 Gb/s böglayüncü, NCQ, AHCI ve Hot Plug ilevlerini destekler 1 x eSATA böglayüncü, NCQ, AHCI ve Hot Plug ilevlerini destekler
Baglayüncü	1 x Kasa Yetkisiz Erişim böglantı 1 x TPM böglantı 1 x CPU Fan böglayüncü (4-pin) 1 x Kasa Fanı böglayüncü (4-pin) 1 x 24 pin ATX güç böglayüncü 1 x 4 pin 12V güç böglayüncü 1 x On panel ses böglayüncü 1 x USB 2.0 böglantı (2 USB 2.0 böglanti noktasındestekler)
BIOS Özelligi	Çok dilli GUI Desteşi ile 32Mb AMI UEFI Legal BIOS ACPI 1.1 Uyumluluğu Uyandinma Olayarı SMBIOS 2.3.1 Desteşi CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayari
Destek CD'si	Sürucüler, Yarıncı Yazilimalar, AntiVirius Yazilimi (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Taraymiş ve Araç Çubu®, Start8 (30 günlükdeneme)
Donanım Monitörü	CPU/Kasa Sıcakkı Tespiti CPU/Kasa Deviroluçer CPU/Kasa Sessiz Fan (Kasa Fan Hizinin CPU Sıcakkı Göre Otomatik olarak Ayarlanması Sağlar) CPU/Kasa Fanı Çoklu Hz Kontrolü KASA AÇIK algilaması Voltaj İzlemé: +12V, +5V, +3,3V, CPU Vcore
OS	Microsoft Windows 8 / 8 64-bit / 7 / 7 64-bit ile uyumlulu
Belgeler	FCC, CE, WHQL ErP/EuP icin hazir (ErP/EuP icin hazir güç beslemesi gereklidir)

• Detayth urtin bilgisi icin, lüften web sitemizi ziyaret edin: http://www.asrock.com

Sinrlamalar nedeniyle,GPCek bellek boyutu Windows° 32-bit isletim sistemleri cERcevesinde system kullanimna ayrildigi icin 4GB'den az olabilir. Windows* 64-bit isletim sistemlerinde bu tur sinrlamalar yoktur. Windows'tarafindan kullanilmayan bellekten faydalanmak icin ASRock XFast RAM'i kullanabilirsiniz.

1.3 Baglanti Teli Kurulumu

Cizim, baglanti tellerin kurulumunu gostermektedir. Tel kapagi, pimlerin uzerine yerleştiligiinde, tel "Kisa" olur. Pimlerin uzerinde tel kapagi bulunmadiginda, tel "Kisa" olur. Cizim, pin1 ve pin2 alanlari "Kisa" olan ve bu iki pim uzerinde bir baglanti teli kapagi bulunan 3-pin baglanti telini gostermektedir.

Short

Open

CMOS'u Temizle Baglanti Teli

• (CLRCMOS1)

(bkz.sf.1,No.3)

CMOS'u TemizleVarsaylan

CLRCMOS1, CMOS verilerini temizlememizi saglar. Sistem parametrelerini temizlemek ve varsayilan kurulum ayarlarina sifirlamak icin, lutfen bilgisayari kapatin ve guc kablosunu guc beslemesinden cekin. 15 saniye bekledikten sonra, CLRCMOS1 uzerindeki pin2 ve pin3'ü 5 saniye boyunca kisaltmak icin bir baglanti teli kullanin. Ancak, CMOS'u lutfen BIOS'u guncelledikten hemen sonra temizlemeyin. BIOS'u guncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi baslatin ve ardindan CMOS temizleme islemi oncesindeyeniden kapatin. Lutfen, parola, tarih, saat ve varsayilan kullanici profilinin yalinizca CMOS bataryası cikarildigianda temizlenecegini unutmayin.

CMOS'u temizlerseniz, kasa aqik uyarist ablilirsiniz. Onceki kasa yetkisiz erisim durumu kaydini silmek icin luffen BIOS durumunu "Durumu Temizle"olarak belirleyin.

1.4 Ekli Baglantilar ve Bağlayiciplar

Ekli要考虑行ve baglayicalar要考虑ti teli degildir. Baglanti teli kapaklarim bu要考虑vi baglayicalar uzerine yerlestirmeyin. Baglanti teli kapaklarim要考虑ilar ilebaglayicalar uzerine yerlestirlimesi, anakarta kalici hasar verebilir.

Sistem Paneli Baglantisi (9-pin PANEL1) (bkz sf.1, No.8)

Guc anahtarini baglayin, kasa uzerindeki anahtar ile system durumu belirtecini asagidaki pim duzenine gore sifirlayin. Kablolari baglarken positif ve negatif pimleri not edin.

PWRBTN (Guc Anahtart):

Güç anahtarim kasa on paneline baglayin. Güç anahtarim kullanarak sistemin hangi yöne hareketle kapanacagimi secebilirsiniz.

RESET (Stfirlama Anahtari):

Sifirlama anahtarim kasa on paneline baglaym. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatlamamast halinde reset (sifirla) dugmesine basin.

PLED (Sistem Güç LED'i):

Güç durumu östergesini kasa on paneline baglayin. Sistem Çalışırken LED 1sigi yanacaktir. Sistem S1/S3 uyku durumdayken LED 1sigi yamp söner. Sistem S4 uyku durumunda ya da kapalıyen (S5) LED 1sik/APanir.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sūrūcū etkinlik LED'ini kasa on paneline baglayin. Sabit sūrūcū veri okur ya da yazarken LED iṣṭāyān.

Ön panel tasarimi kasaya gore degisiklik österebilir. Bir on panel modülü, temel olarak bir gü anahtarı, sifrlama anahtarı, gü LED', sabit sürücu aktivitesi LED', hoparlör gibi birimlerden olusur. Kasanizin on panel modülünbu baglantya takmadan once, kablo duzenlemeleri ile pin duzenlemelerinin dizgün sekilde yapildüzmand emin olun.

Seri ATA3 Baglayiclari

(SATA3_0:

bkz. s.1, No.9)

(SATA3_1:

bkz.s.1,No.10)

Bu iki SATA3 baglayicisi, veri aktirim hiz 6,0 Gb/ sn'ye kadar olan dahili depolama aygtllar i cin tasarlanmis SATA veri kabolarin destekler.

USB 2.0 Baglantilari

(9-pinUSB10_11)

(bkz.sf.1,No.8)

Bu anakart uzerinde, I/O paneli uzerindeki iki USB 2.0 baglanti noktasinin yani sira, bir adet baglanti bulunmaktadir. Her USB 2.0 baglantisı, iki adet baglanti noktasini destekleyebilir.

On Panel Ses Baglantisi

(9-pin HD_AUDIO1)

(bkz.sf.1,No.16)

Bu baglanti, ses aygtlarinn on ses paneline baglanmasi icindir.

1. Yüksek Tanımli Ses, Jak Algilama özelligini destekler, ancak bu islevin diğün calisabilmesi icin kasa üzerindeki panel kablosunun HDA islevini desteklemesi gerekmektedir. Sisteminizi kurken, lüften kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatlari izleyin.
2. AC'97 ses paneli kullantyorsaniz, lufen asagidaki admlart uygulayarak on panel ses baglantisina takin:

A. Mic_IN'i (MIC) MIC2_L'ye baglaynn.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye baglayin.
C. Toprak'1 (GND) Toprak'a (GND) baglayn.
D. MIC_RET ve OUT_RET yalmzca HD ses paneli icindir. AC'97 ses paneli icin bunlart baglamantza gerek yoktur.
E. On mikrofunu etkinleistirmek icin, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayit Ses Seviyesi"ni ayarlayin.

Kasa Fanı Konektörü (4-pin CHA_FAN1) (bkz sf.1, No. 11)	GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL	Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine baughin.
CPU Fan Bağlaymişleri (4-pin CPU_FAN1) (bkz sf.1, No. 6)	1 GND 2 +12V 3 CPU_FAN_speed 4 FAN_SPEED_CONTROL	Bu anakart, 4-Pin CPU fan (Sessiz Fan)baughicine salıkaktadır. 3-Pin CPU fan.bağlamak istiysanüz, lüften Pin 1-3'ü kullanin.
ATX Güç Bağlayüncü (24-pin ATXPWR1) (bkz. sf.1, No. 5)	12 24 1 13	Bu anakart, 24-pin ATX güç bağlayicine salıkaktadır. 20-pin ATX güç beslemesi kullanmak iocin, lüften Pin 1 ve Pin13'e baughin.
ATX 12V Güç Bağlayüncü (8-pin ATX12V1) (bkz. sf.1, No. 1)		Bu anakart, 8-pin ATX 12V güç bağlayicine salıkaktadır. 4-pin ATX güç beslemesi kullanmak iocin, lüften Pin 1 ve Pin13'e baughin.
Kasa Yetkisiz Erişim Bağlantisı (2-pin CI1) (bkz. sf.1, No. 4)	GND Signal 1	Bu anakartın kası kapTEGRın a;cılip a;cılmadıgün tespit eden bir KASA ACIK Özelligi bulunmaktadır. Bu özelligin kullanı bilmesi icin kası yetkisiz erişim tasarımina sahip bir kası kullanı maldir.

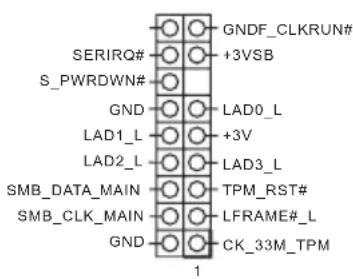

TPM Baglantisi

(17-pin TPMS1)

(bkz.sf.1,No.12)

Bu baglayic, anahtarlar, dijital sertifikalar, parolalar ve verileri

givenli bir sekilde saklama

özelliği bulunan Güvenilir

Platform Modulü (TPM) sistemi

destekler. TPM systemleri,

ayni zamanda ag guvenliginin

artirilmasi, dijital kimliklerin

korunmasi ve platform

bütunlügenün saglanmasina da

yardimcidir.
