MANUAL DE UTILIZADOR H81MITX ASROCK

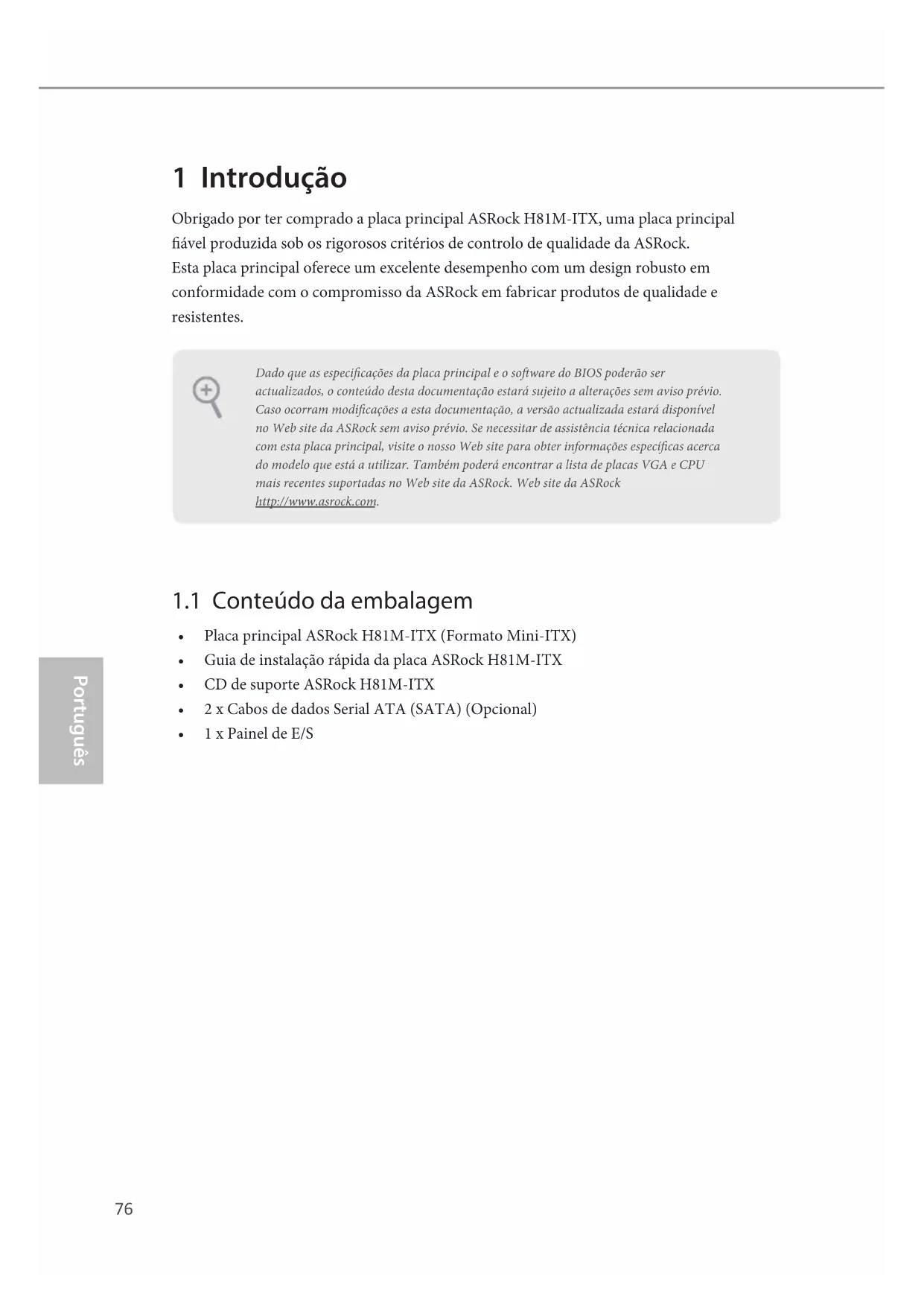

Obrigado por ter comprado a placá principal ASRock H81M-ITX, uma placá principal fiavel produzida sob os rigorosos criterios de controlo de qualidade da ASRock.

Esta plac a principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produits de qualida e resistentes.

Dado que as espécografções da placá principal e o software do BIOS poderão ser actualizados, o conteudo desta documentação está sujeito a alterações sem aviso prévio. Caso orçram modifies o não está documentação, a versãoactualizada está disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência Tecnica relacionada com esta placá principal, visite o meu Web site para obter informações espécicas acerca do Modelo que está autilizar. Não podera encontrar a lista deplacedas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

1.1 Conteudo da embalagem

• Placa principal ASRock H81M-ITX (Formato Mini-ITX)
• Guia de instalacao rapiida da placaca ASRock H81M-ITX
  CD de suporte ASRock H81M-ITX
• 2 × Cabos de dados Serial ATA (SATA) (Optional)
  1 x Paine de E/S

1.2 Especificações

Plataforma	· Formato Mini-ITX · Design de condensador=sólo
CPU	· Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150 · Design com 4 fases de alimentação · Suporta a Tecnologia Intel® Turbo Boost 2.0
Chipset	· IntelH81
Memória	· Tecnologia de memória DDR3 de trois canais · 2 x ranhuras DIMM DDR3 · Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia · Capacidade maior da memória dosystema: 16GB (consultar AVISO) · Suporta Extreme Memory Profile (XMP)1.3/1.2 da Intel
Ranhuras de Expansão	· 1 x ranhura PCI Express 2.0 x16
Gráfeicos	· Os graficos incorporealos Intel® HD e as saídas VGA apenas podem ser suportados com processadores com GPU integra. · Suporta graficos incorporealos Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600 · Pixel Shader 5.0, DirectX 11.1 · Memória partilhada maior de 1792MB · Três opções de saída VGA: D-Sub, DVI-D e HDMI · Suporta Tecnologia HDMI com resolution maior de até 1920x1200 @ 60Hz · Suporta DVI-D com resolution maior de até 1920x1200 @ 60Hz
•Audio	•Áudio HD de 7.1 canais com proteção de conteudo (Codec de.audio Realtek ALC892) •Suportengerblu-ray superior
LAN	•LAN Gigabit 10/100/1000 Mb/s PCIE x1 •Qualcomm® Atheros® AR8171 •Suporta a Tecnologia Qualcomm® Atheros® Security Wake On Internet •Suporta Wake-On-LAN •Suporta IEEE 802.3az •Suporta PXE
E/S do pailentraseiro	•1 x portapara mouse/teclado PS/2 •1 x Porta D-Sub •1 x Porta DVI-D •1 x portahDMI •1 x Porta de saía SPDIF óptica •1 x Conector eSATA •4 x portas USB 2.0 •2 x portas USB 3.0 •1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÂO e LED DE VELOCIDADE) •Ficha de âudio HD: Altifalante traseiro / Central / Graves / Entrada de LINHA / Altifalante frontal / Microfone
Armazenamento	2 x connectores SATA3 a 6,0 Gb/s, com suporte para as funções NCQ, AHCI e Hot Plug 1 x conector eSATA, com suporte para as funções NCQ, AHCI e Hot Plug
Conector	1 x Terminal de intrusão no chassis 1 x Terminal TPM 1 x Conector da ventoinha da CPU (4 pinos) 1 x Conector da ventoinha do chassis (4 pinos) 1 x conector de alimentação de 24 pinos ATX 1 x conector de alimentação de 12V de 4 pinos 1 x conector de audio do pailen frontal 1 x terminal USB 2.0 (suporte para 2 portas USB 2.0)
Funcionaldades da BIOS	BIOS UEFI oficial da AMI com 32Mb com suporte de interface multíngue Eventos de reactivação compatíveis com ACPI 1.1 Suporta SMBIOS 2.3.1 Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de suporte	Controladores, Utilários, Software antivirus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8 (30 dias de avaliação)
Monitor dehardware	Sensor de temperatura de CPU/Chassis Taquemetro de CPU/Chassis Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automatico da velocidade da ventoinha do chassis atraves da temperatura da CPU) Controlo de velocidade da ventoinha de CPU/Chassis Detecção de ABERTURA da CAIXA Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema Operativo	Compatible com Microsoft® Windows® 8 / 8 64-bits / 7 / 7 64-bits
Certificações	FCC, CE, WHQL Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

• Para obter informações detailadas acerca do produits, visite o,isso Web site: http://www.asrock.com

Devido as limitações, o tamanho real da memória de 4GB reservada para'utilização em sistemas operativos Windows 32-bits poderá ser inferior. Os sistemas operativos Windows 64-bits não possuemisas limitações. Podeutilizar o ASRock XFast RAM para dar uso à memória que o Windows* não utilizes.

1.3 Configuração dos jumpers

A imagem abaixo ilustra como os jumpers são configurados. quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos@cujos pino1 e pino2 está "Curtos" quando a tampa do jumper é colocadaarestes 2 pinos.

Jumper para limpar o CMOS (CLRCMOS1) (consultar p.1, N.° 3)

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros doSYSTEMA para os values predefinidos, encerre o computador e deslgue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo antes ter effectuado aactualização da BIOS. Se precisar de limpar o CMOS logo antes ter terminado umaactualização da BIOS,deerprime primeiro,iniciar oSYSTEMA e voltar a encerrá-lo antes de efectuar a acçao de limpeza do CMOS. Tenha em atençao que aPALavra-passe, data, hora e perfil predefinido deutilizadorapanas serao limpos se a pilha do CMOS for retirada.

Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Terminais e connectores integrados

Os terminais e connectores integrados NAO são jumpers. NAO coloque tampas de jumpers sobre estas terminais e connectores. Colocar tampas de jumpers sobre os terminais e connectores irá causar danos permanentes à placar principal.

Terminal do paineledistema (PAINEL1 de 9 pinos) (consultar p.1, N. ^8

Ligue o botão de alimentação, o botão de reposicao e o indicator do estado do Sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atençao os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botao de alimentacao no painei frontal do chassis. Pode configurar a forma para desligar o seu systema atraves do botao de alimentacao.

RESET (Botão de reposicao):

Ligue ao botao de reposicao no pailnel frontal do chassis. Prima o botao de reposicao para reinicair o computador caso este bloqueie e nao sera possivel reiniciar normalmente.

PLED (LED de alimentação do Sistema):

Ligue ao indicator do estado da alimentacao no pailen frontal do chassis. O LED ficar acesso quando o systema estiver em funcaoamento. O LED ficar a intermitente quando o systema estiver nos Estados de suspensao S1/S3. O LED ficar desligado quando o systema estiver no estado de suspensao S4 ou desligado (S5).

Ligue ao LED de atividade do disco rígido no pailen frontal do chassis. O LED ficar acesso quando o disco rígido estiver a ler ou a escrever dados.

O design dopainel frontal poderavariadependendo do chassis.Um modulo de painel frontal consiste principalmente em um botao de alimentacao,um botao de reposicao,um LED de alimentacao,um LED de actividade do disco rigido,um altifalante,etc.Ao ligar o seu modulo de painel frontal do chassis a este conector, certificque-se de que os fios e os pinos tem uma correspondencia exacta.

SATA3 suportam cabos de dados SATA para dispositivos de armazenamento inter com uma velocidade de transferência de dados até 6,0 Gb/s.

Terminais USB 2.0

(USB10_11 de 9 pinos)

Para além das两大 portas USB 2.0 no poinel de E/S, existe um terminal esta placaprimal. Cadaterminal USB 2.0 é capaz de suportar两大portas.

Terminal de audio do painel frontal

(HD AUDIO1 de 9 pinos)

Este terminal destinas-se a ligaçao de dispositivos audio ao painei de audio frontal.

1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de pailen no chassis deverá suportar HDA para funciona correctamente. Siga as instruções nonoxo manual e no manual do chassis para instalar o seuSYSTEMA.
2. Se utilizes um painei de audio AC'97, instale-o no terminal de audio do painei frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao paine de audio HD. Não precisa de os ligar para o paine de audio AC'97.
E. Para fazer o microfone frontal, aceda ao separators "Microfone Frontal" no poinel de controlo Realtek e ajuste o "Volume de gravacao".

Conector da ventoinha do chassis (CHA_FAN1 de 4 pinos) (consultar p.1, N.° 11)

Ligue o cabos da ventoinha aos connectores da ventoinha colocando o cabo preto no pino de ligaçao a terra.

Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.° 6)

Esta placaprincipal inclui umconector deventoinha deCPU (Ventoinha silenciosa)de4pinos. Sepretender ligaruma ventoinha de CPU de 3 pinos,ligue-a ao Pino 1-3.

Esta plac principal inclui um conector de alimentacao de 12V ATX de 8 pinos. Para utilizear uma fonte de alimentacao ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Terminal de intrusao do chassis(CI1 de 2 pinos) (consultar p.1, N.° 4)

Esta plac principal suporta a funcao de detectao de ABERTURA da CAIXA que detecta se a tampa do chassis foi removida. esta funcaorequire um chassis com design de detectao de intrusao.

Este conector suporta umSYSTEMacom Móculo de PlataformaConfível (TPM),que podermazenar com segurarca chaves,certificados digitais,palavraspasse eoples.Umsystema TPMalsoemajuda amelhorar aseguraracrede,a protegeridentidades digitais e a garantir aintegridade da plataforma.
