Terima kasih telah membeli motherboard ASRock H81M-ITX, yakni motherboard

andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock.

Motherboard ini memberikan performa luar biasa dengan desain canggih yang

meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

• 1 x Pelindung Panel I/O Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.136

• Bentuk dan Ukuran Mini-ITX

• Mendukung Teknologi Intel

didukung dengan prosesor yang terintegrasi GPU.

• Mendukung Teknologi HDMI dengan resolusi maksimum

hingga 1920x1200 @ 60Hz

• Mendukung DVI-D dengan resolusi maksimum hingga

• Mendukung D-Sub dengan resolusi maksimum hingga

• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan

HBR (High Bit Rate Audio) dengan HDMI (memerlukan

monitor HDMI yang kompatibel)

• Mendukung fungsi HDCP dengan port DVI-D dan HDMI

• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan

port DVI-D dan HDMI Audio

• 32Mb AMI UEFI Legal BIOS dengan dukungan GUI Multibahasa

• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan

• Dukugan SMBIOS 2.3.1

• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)H81M-IT X

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

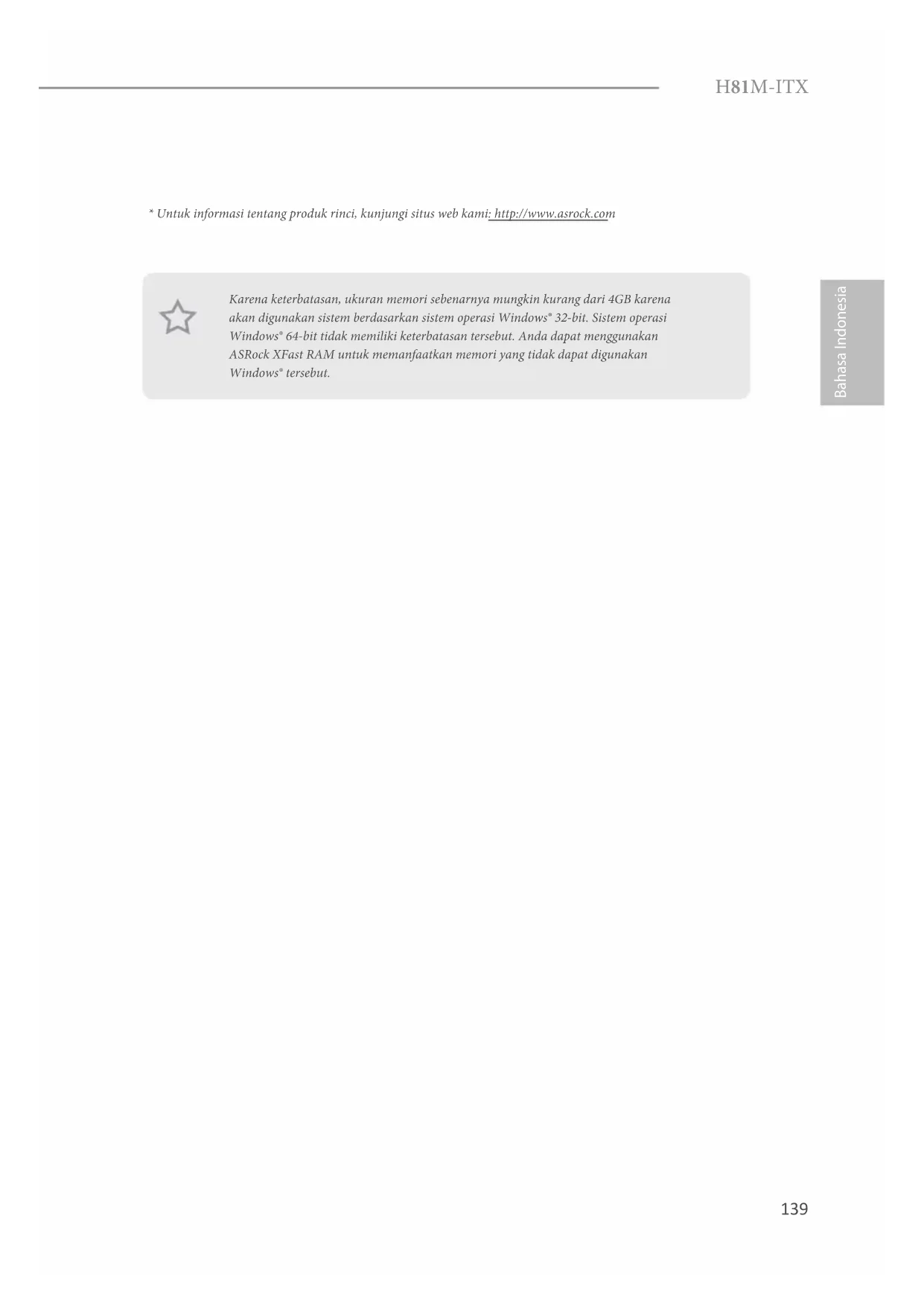

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena

akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi

Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan

ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan

Windows® tersebut.140

Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan

pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan

pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni

pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

(lihat hal. 1, No. 3)

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk

mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,

matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama

15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada

CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda

meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-

update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-

CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan

dikosongkan hanya jika baterai CMOS dikeluarkan.

Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi. Atur

pilihan “Clear Status” BIOS untuk mengosongkan data status intrusi chassis sebelumnya.H81M-IT X

atur ulang indikator status

sistem dan switch daya

pada chassis ke header

tersebut berdasarkan

penetapan pin di bawah

# PLED-PLED+GNDHDLED-HDLED+ 1 GND PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara

mematikan sistem menggunakan switch daya.

RESET (Switch Atur Ulang):

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang

untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan

pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila

LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala

bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri

atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila

menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin

disesuaikan dengan benar.

Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup

jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan

konektor akan mengakibatkan kerusakan permanen pada motherboard.142

1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis

harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan

pengguna ini dan panduan pengguna chassis untuk menginstal sistem.

2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan

dengan melakukan langkah-langkah di bawah ini:

B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.

C. Sambungkan Ground (GND) ke Ground (GND).

D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu

menyambungkannya untuk panel audio AC’97.

E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol

Realtek, lalu sesuaikan “Volume Perekaman”.

lihat hal. 1, No. 10)

Dua konektor SATA3 ini

mendukung kabel data

SATA untuk perangkat

penyimpanan internal

dengan kecepatan transfer

perangkat audio ke panel

Anda berencana untuk

(lihat hal. 1, No. 5)

daya ATX 24-pin. Untuk

menggunakan catu daya

bersama Pin 1 dan Pin 13.

Untuk menggunakan catu

daya ATX 4-pin, pasang

bersama Pin 1 dan Pin 5.

Motherboard ini mendukung

mendeteksi jika celah chassis telah

chassis dengan desain deteksi

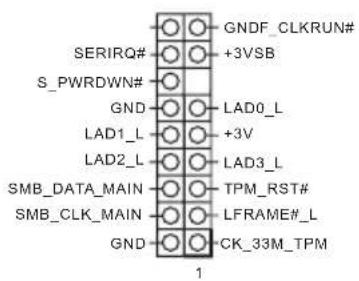

Konektor ini mendukung sistem

TPM (Trusted Platform Module),

yang dapat menyimpan kode

kunci, sertikat digital, sandi, dan

data secara aman. Sistem TPM

juga membantu meningkatkan

keamanan jaringan, melindungi

identitas digital, dan memastikan
