感谢您购买ASRock H81M-ITX主板，这是按照ASRock一贯严格质量控制标准生产的性能可靠的主板。它提供符合ASRock质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在ASRock网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在ASRock网站上找到最新VGA卡和CPU支持列表。ASRock网站http://www.asrock.com。

1.1包装清单

ASRock H81M-ITX主板（Mini-ITX规格尺寸）
ASRock H81M-ITX快速安装指南
ASRock H81M-ITX支持光盘
- 2x 串行ATA(SATA)数据线（选购）
1 / O 面板

1.2 规格

平台	· Mini-ITX 规格尺寸 · 全固态电容器设计
CPU	· 支持 LGA1150 封装第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® · 4 电源相设计 · 支持 IntelTurbo Boost 2.0 技术
芯片集	· Intel® H81
内存	· 双通道 DDR3 内存技术 · 2 x DDR3 DIMM 槽 · 支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存 · 支持系统内存容量：16GB（见“注意”） · 支持 IntelExtreme Memory Profile (XMP)1.3/1.2
扩充槽	· 1 x PCI Express 2.0 x16 槽
图形	· 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效和 VGA 输出。 · 支持 Intel® HD Graphics 内置视效：Intel® 快速同步视频，采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTruTM 3D、Intel® Clear Video HD 技术、Intel® InsiderTM、Intel® HD Graphics 4400/4600 · Pixel Shader 5.0、DirectX 11.1 · 最大共享内存 1792MB · 三个 VGA 输出选项：D-Sub、DVI-D 和 HDMI · 支持 HDMI 技术，60Hz 时最大分辨率达 1920x1200 · 支持 DVI-D，60Hz 时最大分辨率达 1920x1200
	·支持D-Sub,60Hz时最大分辨率达1920x1200 ·通过HDMI（需要符合规格的HDMI监视器）支持Auto Lip Sync、Deep Color (12bpc), xvYCC和HBR（高位速率音 频） ·通过DVI-D and HDMI端口支持HDCP功能 ·通过DVI-D和HDMI端口支持全高清1080p Blu-ray(BD) 播放。
音频	·具有内容保护功能的7.1CH高清音频（Realtek ALC892音 频编解码器） ·优质Blu-ray音频支持
LAN	·PCIE x1 Gigabit LAN 10/100/1000 Mb/s ·Qualcomm® Atheros® AR8171 ·支持Qualcomm® Atheros®网上安全唤醒技术 ·支持Wake-On-LAN（网上唤醒） ·支持高能效以太网802.3az ·支持PXE
后面板I/O	·1個PS/2鼠標/鍵盤接口 ·1xD Sub端口 ·1xDVI-D端口 ·1x HDMI端口 ·1x光学SPDIF输出端口 ·1xeSATA接口 ·4xUSB 2.0端口 ·2xUSB 3.0端口 ·1x RJ-45 LAN端口，带LED（ACT/LINK LED和SPEED LED） ·高清音频插孔：后扬声器/中央/低音/线路输入/前扬声 器/麦克风
存储	·2x SATA3 6.0 Gb/s接口，支持NCQ、AHCI和热插拔 ·1xeSATA接口，支持NCQ、AHCI和热插拔
接口	·1x机箱侵入接脚 ·1xTPM接脚 ·1xCPU风扇接口(4针) ·1x机箱风扇接口(4针) ·1x24针ATX电源接口 ·1x4针12V电源接口 ·1x前面板音频接口 ·1xUSB2.0接脚（支持2个USB2.0端口）
BIOS功能特点	·32Mb AMI UEFI Legal BIOS，具有多语言GUI支持 ·ACPI 1.1兼容唤醒事件 ·SMBIOS 2.3.1支持 ·CPU、DRAM、PCH 1.05V、PCH 1.5V电压多次调整 (Voltage Multi-adjustment)
支持光盘	·驱动程序、实用程序、防病毒软件（试用版）、CyberLink MediaEspresso 6.5试用版、Google Chrome浏览器和工具栏、Start8(30天试用版)
硬件监控	·CPU/机箱温度感测 ·CPU/机箱转速计 ·CPU/机箱静音风扇（可以按照CPU温度自动调整机箱风扇速度） ·CPU/机箱风扇多种速度控制 ·CASE OPEN（机箱打开）检测 ·电压监控：+12V、+5V、+3.3V、CPU Vcore
操作系统	·Microsoft* Windows*8/8 64-bit/7/7 64-bit兼容
认证	·FCC、CE、WHQL ·ErP/EuP支持（需要支持ErP/EuP的电源）

• 有关详细产品信息，请访问我们的网站：http://www.asrock.com

由于限制原因，实际内存容量可能会小于4GB，以保留给Windows32-bit操作系统下的系统使用。Windows64-bit操作系统没有此类限制。您可以使用ASRock XFast RAM来利用Windows不能使用的内存。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

清除CMOS跳线

(CLRCMOS1)

（见第1页，第3个）

清除CMOS默认

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

如果您清除CMOS，机箱打开会被检测到。请将BIOS选项“Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。

1.4板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针PANEL1)

（见第1页，第8个）

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED（硬盘活动LED）：

连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时，此LED亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

串行ATA3接口

(SATA3_0:

见第1页，第9个）

(SATA3_1:

见第1页，第10个）

这2个SATA3接口支持最高 6.0Gb / s 数据传输速率的内部存储设备的SATA数据线。

USB2.0接脚

(9针USB10_11)

（见第1页，第8个）

除I/O面板上的两个USB

2.0端口外，此主板上还有两个接脚。每个USB

2.0接脚可以支持两个端口。

前面板音频接脚

(9针HD_AUDIO1)

（见第1页，第16个）

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持HDA才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B.将Audio_R(RIN)连接到OUT2_R，将Audio_L(LIN)连接到OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC'97音频面板连接它们。
E.要启用前麦克风，请转到Realtek控制面板上的“FrontMic”（前麦克风）选项卡，调整“RecordingVolume”（录音量）。

机箱风扇接口 (4针CHA_FAN1) (见第1页,第11个)	GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL	请将风扇线连接到风扇 接口并使黑线匹配接地 针脚。
CPU风扇接口 (4针CPU_FAN1) (见第1页,第6个)	1 GND 2 +12V 3 CPU_FAN_speed 4 FAN_SPEED_CONTROL	此主板提供4针CPU风扇（静音风扇）接口。如果您打算连接3针CPU风扇，请将它连接到针脚1-3。
ATX电源接口 (24针ATXPWR1) (见第1页,第5个)	12 24 1 13	此主板提供24针ATX电源接口。要使用20针ATX电源，请沿针脚1和针脚13插接它。
ATX 12V电源接口 (8针ATX12V1) (见第1页,第1个)		此主板提供8针ATX12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。
机箱侵入接脚 (2针CII) (见第1页,第4个)	GND Signal	此主板支持CASE OPEN（机箱打开）检测功能-检测机箱盖是否拆下。此功能需要采用侵入检测设计的机箱。
TPM接脚 (17针TPMS1) (见第1页,第12个)	SERIRQ# S_PWRDOWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND 1	此接口支持Trusted Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

电子信息產品污染控制標示

依据中国发布的「电子信息产品污染控制管理办法」及SJ/T11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为10年。

图一

有毒有害物質或元素的名稱及含量說明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称 铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限,系指在一般正常使用状况下。

1 簡介

感謝您購買ASRock H81M-ITX主機板，本主機板經ASRock嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合ASRock對品質及耐用度的承諾。

由於主機板規格及BIOS軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至ASRock網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在ASRock網站找到最新的VGA卡及CPU支援清單。ASRock網站http://www.asrock.com

1.1 包装内容

ASRock H81M-ITX 主機板 (Mini-ITX 尺寸)
ASRock H81M-ITX快速安装指南
ASRock H81M-ITX支援光碟
- 2x Serial ATA (SATA) 資料綫線（選用）
1× I / O 面板外罩

1.2 規格

平台	• Mini-ITX 尺寸 • 全固態電容設計
CPU	• 支援第4代Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150 封裝) • 4電源相位設計 • 支援IntelTurbo Boost 2.0 技術
晶片組	• Intel® H81
記憶體	• 雙通道 DDR3 記憶體技術 • 2 x DDR3 DIMM 插槽 • 支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體 • 最大系統記憶體容量：16GB（請參閱「注意」） • 支援 IntelExtreme Memory Profile (XMP)1.3/1.2
擴充插槽	• 1 x PCI Express 2.0 x16 插槽
顯示卡	• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-in Visuals 及 VGA輸出。 • 支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、MVC (S3D)及MPEG-2 Full HW Encode1 的 Intel® 高速影像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® HD Graphics 4400/4600 • Pixel Shader 5.0，DirectX 11.1 • 最大共用記憶體 1792MB • 三個 VGA輸出選項：D-Sub、DVI-D 及 HDMI • 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術 • 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
	• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub • 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊） • 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能 • 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放
音訊	• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）功能 • 高階藍光音訊支援
LAN	• PCIe x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm® Atheros® AR8171 • 支援 Qualcomm® Atheros® Security Wake On Internet Technology • 支援網路喲醒 • 支援 Energy Efficient Ethernet 802.3az • 支援 PXE
後面板 I/O	• 1 個 PS/2 滑鼠 / 鍵盤接口 • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 1 x 光纖 SPDIF 輸出連接埠 • 1 x eSATA 接頭 • 4 x USB 2.0 連接埠 • 2 x USB 3.0 連接埠 • 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED） • HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風
儲存裝置	• 2 x SATA3 6.0 Gb/s 接頭，支援 NCQ、AHCI 及熱插拔 • 1 x eSATA 接頭，支援 NCQ、AHCI 及熱插拔
接頭	• 1 x 機殼防護標頭 • 1 x TPM 標頭 • 1 x CPU 風扇接頭 (4-pin) • 1 x 機殼風扇接頭 (4-pin) • 1 x 24 pin ATX 電源接頭 • 1 x 4 pin 12V 電源接頭 • 1 x 前面板音訊接頭 • 1 x USB 2.0 排針 (支援 2 USB 2.0 連接埠)
BIOS 功能	• 32Mb AMI UEFI Legal BIOS 含多語 GUI 支援 • ACPI 1.1 符合喚醒自動開機 • 支援 SMBIOS 2.3.1 • CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整
支援 CD	• 驱動程式、公用程式、防毒軟體 (試用版)、CyberLink MediaEpresso 6.5 Trial、Google Chrome 游覽器及工具列、Start8 (30 天試用)
硬體監視器	• CPU / 機殼溫度感應 • CPU / 機殼轉速計 • CPU / 機殼靜音風扇 (允許按照 CPU 溫度自動調整機殼風扇速度) • CPU / 機殼風扇多重速度控制 • 機殼開啟偵測 • 電壓監控: +12V、+5V、+3.3V、CPU Vcore
作業系統	• 相容 Microsoft® Windows® 8/8 64 位元/7/7 64 位元
認證	• FCC、CE、WHQL • ErP/EuP Ready (需具備 ErP/EuP ready 電源供應器)

*如需產品詳細資訊，請上我們的網站：http://www.asrock.com

在Windows32位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於4GB。Windows64位元作業系統則沒有此類限制。您可使用ASRock XFast RAM運用Windows*無法使用的記憶體。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除CMOS跳線

(CLRCMOS1)

（請參閱第1頁，編號3）

清除CMOS預設

您可利用CLRCMOS1清除CMOS中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待15秒後，請使用跳線帽讓CLRCMOS1上的pin2及pin3短路約5秒。不過，請不要在更新BIOS後立即清除CMOS。若您需在更新BIOS後立即清除CMOS，則必須先重新啟動系統，然後於進行清除CMOS動作前關機。請注意，只有在取出CMOS電池時才會清除密碼、日期、時間及使用者預設設定檔。

若您清除CMOS，可能會偵測到機殼開散。請調整BIOS選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

（請參閱第1頁，編號8）

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設開關）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此LED會亮起。系統進入S1/S3睡眠狀態時，LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時，LED會熄滅。

HDLED（硬碟活動LED）：

連接至機殼前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時，LED會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

Serial ATA3 接頭

(SATA3_0:

請參閱第1頁，編號9)

(SATA3_1:

請參閱第1頁，編號10)

這兩組SATA3接頭皆支援內部儲存裝置的SATA資料纜線，最高可達6.0Gb/s資料傳輸率。

USB2.0排針

(9-pinUSB10_11)

（請參閱第1頁，編號8）

除了I/O面板上的兩個USB2.0連接埠外，在本主機板上還有另外一組排針。各USB2.0排針皆可支援兩個連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

（請參閱第1頁，編號16）

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援HDA才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用AC'97音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D.MIC_RET及OUT_RET僅供HD音訊面板使用。您不需要在AC'97音讯面板上連接。
E.若要啟動前側麥克風，請前往Realtek控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼風扇接頭 (4-pin CHA_FAN1) (請參閱第1頁,編號11)	GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL	請將風扇纜線連接至 風扇接頭,並比對黑線及接地針腳。
CPU風扇接頭 (4-pin CPU_FAN1) (請參閱第1頁,編號6)	1 GND 2 +12V 3 CPU_FAN_speed 4 FAN_SPEED_CONTROL	本主機板配備4-Pin CPU風扇(靜音風扇) 接頭。若您計畫連接3-Pin CPU 風扇,請接至Pin 1-3。
ATX電源接頭 (24-pin ATXPWR1) (請參閱第1頁,編號5)	12 24 1 13	本主機板配備一組 24-pin ATX電源接頭。若要使用20-pinATX電源供應器,請插入Pin 1及Pin 13。
ATX 12V電源接頭 (8-pin ATX12V1) (請參閱第1頁,編號1)		本主機板配備一組 8-pin ATX 12V電源接頭。若要使用4-pinATX電源供應器,請插入Pin 1及Pin 5。
機殼防護排針 (2-pin CI1) (請參閱第1頁,編號4)	GND Signal 1	本主機板支援「機殼開啟」偵測功能,可偵測機殼外蓋是否遺移除。若要使用本功能,機殼必須採用機殼防護偵測設計。

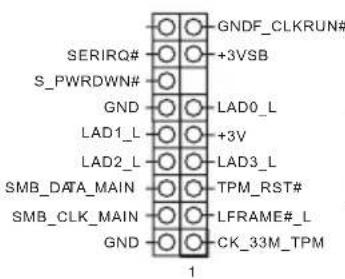

TPM標頭 (17-pin TPMS1) (請參閱第1頁,編號12)	SERIRQ# +3VSB S_PWRDWN# GND +LAD0_L LAD1_L +3V LAD2_L +LAD3_L SMB_DATA_MAIN +TPM_RST# SMB_CLK_MAIN +LFRAME#.L GND +CK_33MTPM	此接頭支援信賴平台模組 (TPM)系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。
