BEDIENUNGSANLEITUNG H81MITX ASROCK

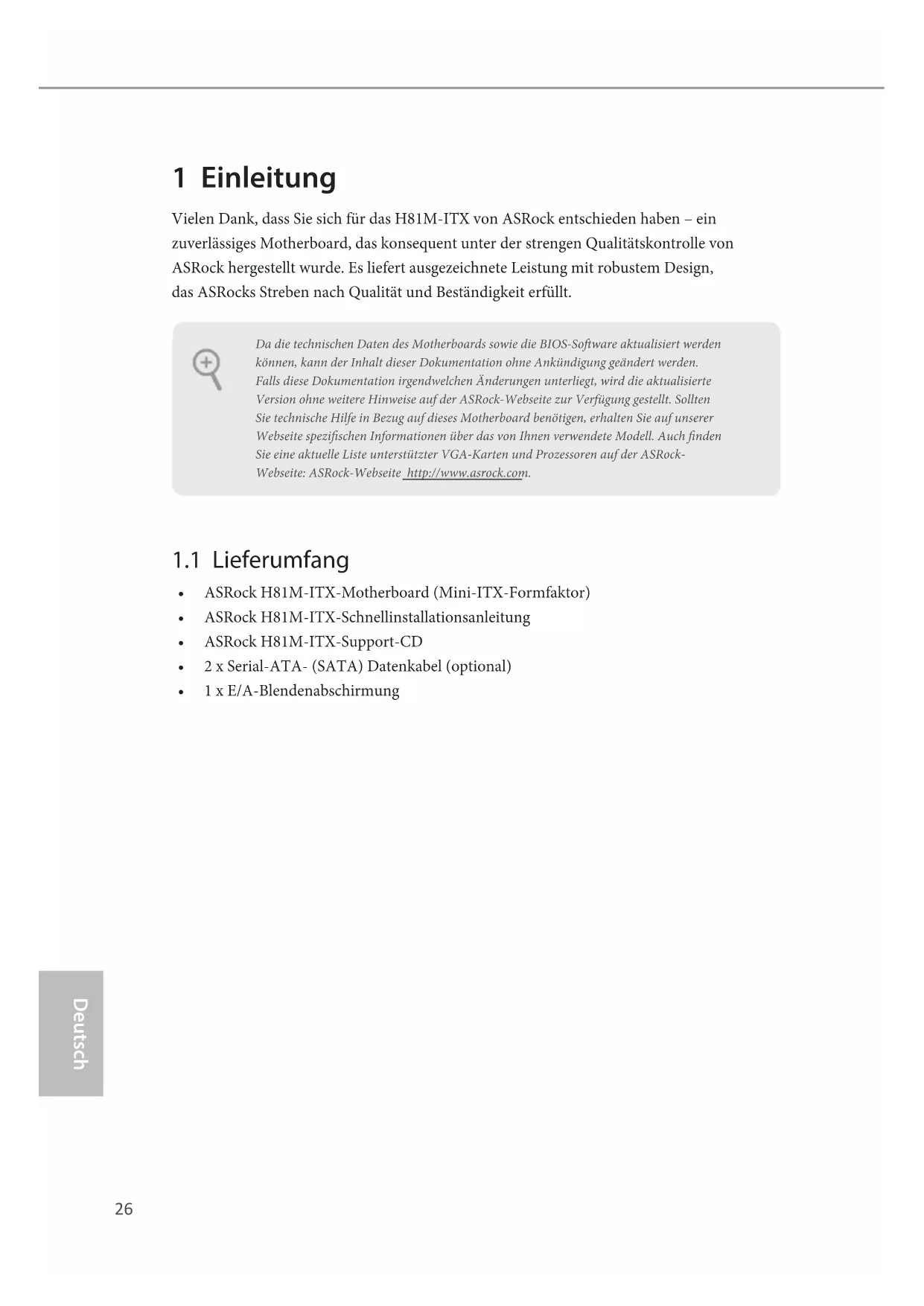

Vielen Dank, dass Sie sich für das H81M-ITX von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation igendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Soltten Sie technische Hilfe in Bezug auf这点es Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Listetutstätzer VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock H81M-ITX-Motherboard (Mini-ITX-Formfaktor)
ASRock H81M-ITX-Schnellinstallationsanleitung
ASRock H81M-ITX-Support-CD
2x Serial-ATA-(SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	· Mini-ITX-Formfaktor · Vollständig solides Kondensatordesign
Prozessor	· Unterstützung Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket · 4-Leistungsphasendesign · Unterstützung IntelTurbo Boost 2.0-Technologie
Chipsatz	· Intel® H81
Speicher	· Dualkanal-DDR3-Speichertechnologie · 2 x DDR3-DIMM-Steckplätze · Unterstützung DDR3 1600/1333/1066 non-ECC, ungepufferter Speicher · Systemspeicher, max. Kapazität: 16 GB (siehe ACHATUNG) · Unterstützung InteExtreme Memory Profile (XMP)1.3/1.2
Erweiterungs- stackplatz	· 1 x PCI-Express 2.0-x16-Steckplatz
Grafikkarte	· Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgabe möglich nur mit Prozessoren unterstützen werden, die GPU-integriert sind. · Unterstützung integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600 · Pixel Shader 5.0, DirectX 11.1 · Max. geteilter Speicher: 1792 MB · Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI · Unterstützung HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz · Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

• Untersitzt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstutz Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)
• Unterstutz HDCP-Funktion mit DVI-D- und HDMI-Ports
• Untersitz Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports

Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode)
Erstklassige Blu-ray-Audiounterstätzung

LAN

PCIE x1 Gigabit LAN 10/100/1000 Mb/s
Qualcomm Atheros AR8171
- Untersitzt Qualcomm® Atheros® Security Wake On Internet-Technologie
- Unterstützt Wake-On-LAN
- Unterstutz energiaeffizientes Ethernet 802.3az
- Unterstutz PXE

Rückblende, E/A

1 x PS/2-Mausanschluss/Tastaturanschluss
1xD-Sub-Port
1xDVI-D-Port
1xHDMI-Port
1x Optischer SPDIF-Ausgang
1 xeSATA-Anschluss
4xUSB2.0-Ports
2xUSB3.0-Ports
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschluss: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher / Mikrofon

Speicher	2 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging1 x eSATA-Anschluss, unterstützen NCQ, AHCI und Hot-Plugging
Anschluss	1 x Gehäuseingriff-Stiftleiste1 x TPM-Stiftleiste1 x CPU-Lüfteranschluss (4-polig)1 x Gehäuselüfteranschluss (4-polig)1 x 24-poliger ATX-Netzanschluss1 x 4-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende1 x USB 2.0-Stiftleiste (+).[...] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [+] [?]
BIOS-Funktion	32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V, PCH 1,5 V/Mehrfachspannungsanpassung
Support-CD	Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8 (30-Tage-Testversion)
Hardwareüberwachung	CPU-/GehäusetemperaturerkennungCPU-/GehäusetachometerLautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüften über die CPU-Temperatur)CPU/Gehäuselüfter-MehrfachgeschwindigkeitssteuerungGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem	Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertifizierungen	FCC, CE, WHQLErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Aufgrund von Beschrankungen kann die Höhe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher eingetzen, den Windows* nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-loschen-Jumper (CLRCMOS1) (siehe S.1,Nr.3)

CLRCMOS1 ermitteligt Ihnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose.Warten Sie 15 Sekunde, schlieben Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung.Falls Sie den CMOS direkt nach Abschluss der BIOSAktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1)

(siehe S.1,Nr.8)

Verbinden Sie

Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließlich der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Serial-ATA-III-Anschlusse

(SATA3_0:

siehe S.1,Nr.9)

(SATA3_1:

siehe S.1,Nr.10)

These zwei SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig,USB10_11)

(siehe S.1,Nr.8)

Neben zwei USB 2.0-Ports and der E/A-Blende befindet sich eine Stiftleiste an thisem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.16)

These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Beiutzung eines AC'97-Audiopanels diesesitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon) ^a -Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmeutstärke) ^a an.

Gehauselüfteranschluss

(4-polig, CHA_FAN1)

(siehe S.1,Nr.11)

Bitte verbinden Sie das

Lüfterkabel mit dem

Lüfteranschluss; der schwarze Draht gehört

zum Erdungskontakt.

CPU-Lüfteranschlussse

(4-polig, CPU_FAN1)

(siehe S.1,Nr.6)

Dieses Motherboard bietet

einen 4-poligen CPU

Lüfteranschluss (lautloser

Lüfter). Falls Sie einen

3-poligen CPU-Lufter

anschreiben möchten,

verbinden Sieihnitte mit

Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig,ATXPWR1)

(siehe S.1,Nr.5)

Dieses Motherboard

bieteteinen24-poligen

ATX-Netzanschluss.

BiteschliebenSiees zur

Nutzung eines 20-poligen

ATX-Netzeils entlang

Kontakt 1 und Kontakt 13

an.

ATX-12-V-Netzanschluss

(8-polig,ATX12V1)

(siehe S.1,Nr.1)

Dieses Motherboard bietet

einen 8-poligen ATX-

12-V-Netzanschluss.

Bitte schlieben Sie es zur

Nutzung eines 4-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 5

an.

Gehäuseingriff
Stiftleiste(2-polig, CI1)
(siehe S. 1, Nr. 4)

Dieses Motherboard
unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. These Funktion setzt ein Gehäuse mit Gehäuseingrifferkennungsdesign voraus.

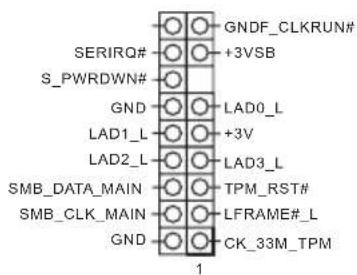

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 12)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sichera aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
