| Type de produit | Carte mère |
| Marque | ASRock |
| Modèle | H81M-ITX |
| Facteur de forme | Mini-ITX |
| Socket | LGA1150 |
| Chipset | Intel H81 |
| Processeurs supportés | Intel Core i7/i5/i3/Xeon/Pentium/Celeron 4e génération |
| Mémoire | 2 x DDR3 DIMM, max 16 Go, DDR3 1600/1333/1066 |
| Emplacement d'extension | 1 x PCIe 2.0 x16 |
| Graphiques | Intel HD Graphics selon CPU, sorties D-Sub, DVI-D, HDMI |
| Audio | Realtek ALC892, 7.1 canaux HD |
| Réseau | Gigabit LAN (Qualcomm Atheros AR8171) |
| Stockage | 2 x SATA3 (6 Gb/s), 1 x eSATA |
| Ports USB arrière | 4 x USB 2.0, 2 x USB 3.0 |
| Connectique arrière | PS/2, D-Sub, DVI-D, HDMI, SPDIF optique, eSATA, USB, RJ-45, audio |
| Alimentation | ATX 24-pin + 8-pin 12V |
| BIOS | UEFI AMI 32 Mo |
| Surveillance | Température CPU/châssis, vitesse ventilateurs, tension |
| Système d'exploitation | Windows 8/8 64-bit, 7/7 64-bit |
| Certifications | FCC, CE, WHQL, ErP/EuP ready |
| Dimensions | 17 cm x 17 cm (Mini-ITX) |
| Poids | Environ 500 g |
| Entretien et nettoyage | Nettoyage avec chiffon sec, débrancher avant. Éviter l'humidité. |
| Sécurité | Éviter les décharges électrostatiques. Manipuler par les bords. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Composants soudés. |
| Informations générales | Carte mère ASRock H81M-ITX pour processeurs Intel LGA1150. |
FOIRE AUX QUESTIONS - H81MITX ASROCK
Questions des utilisateurs sur H81MITX ASROCK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H81MITX - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H81MITX de la marque ASROCK.

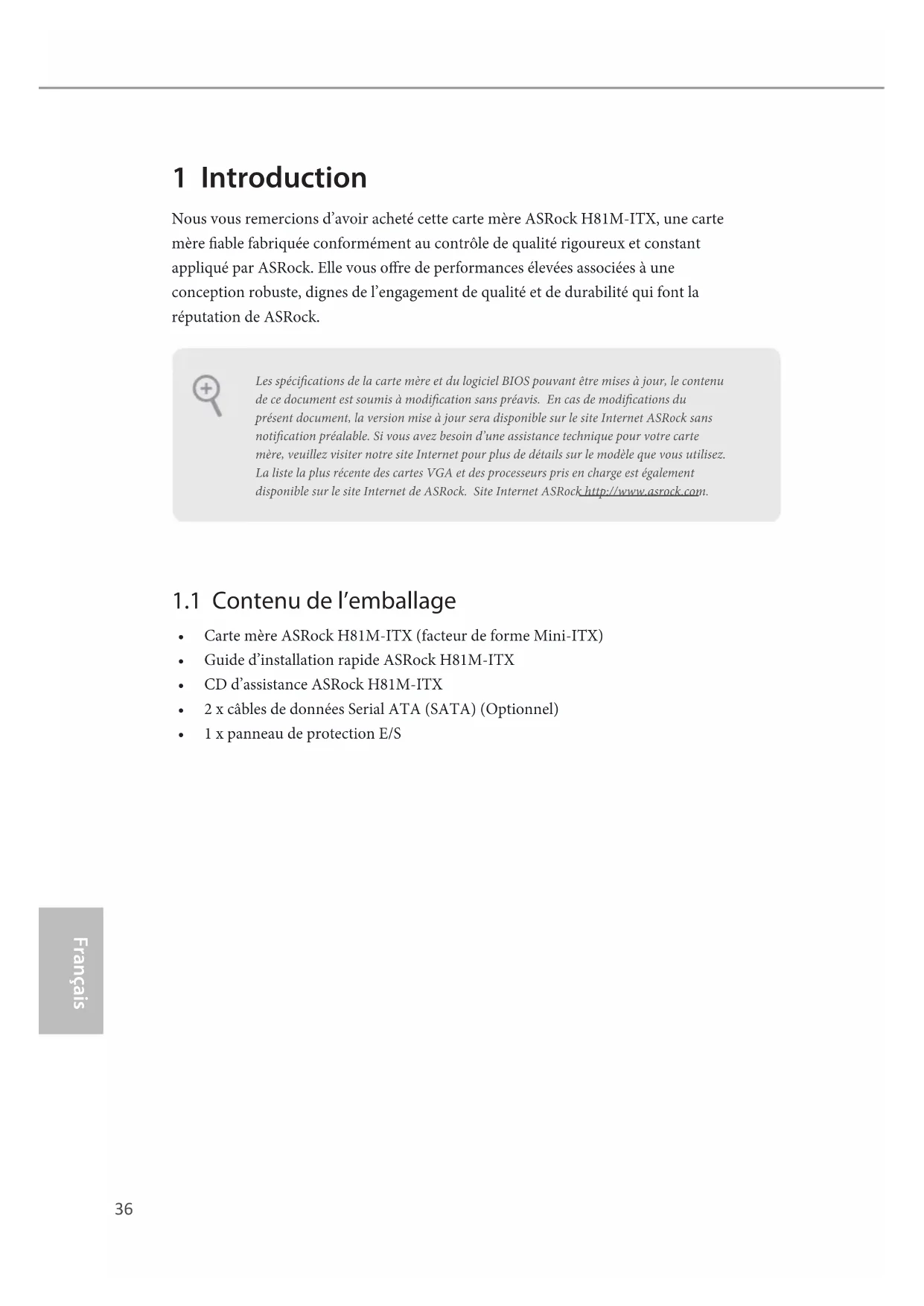

MODE D'EMPLOI H81MITX ASROCK
Nous vous remercions d'avoir acheté cette carte mère ASRock H81M-ITX, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Elle vous offre de performances élevées associées à une conception robuste, lignes de l'engagement de qualité et de durabilité qui font la réputation de ASRock.
Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du present document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus récente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l'emballage
- Carte mère ASRock H81M-ITX (facteur de forme Mini-ITX)
Guide d'installation rapide ASRock H81M-ITX
CD d'assistance ASRock H81M-ITX - 2 × cables de données Serial ATA (SATA) (Optionnel)
1x panneau de protection E/S
1.2 Specifications
| Plateforme | • Facteur de forme Mini-ITX • Conception à condensateurs solides |
| Processeur | • Prend en charge les processeurs de 4ème Génération Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Alimentation à 4 phases • Prend en charge la technologie IntéTuro Boost 2.0 |
| Chipset | • IntelH81 |
| Mémoire | • Technologie mémoire double canal DDR3 • 2 x fentes DIMM DDR3 • Prend en charge les mémoires sans tampon non ECC DDR3 1600/1333/1066 • Capacité max. de la mémoire système: 16Go (voir AVERTISSEMENT) • Prend en charge IntéExtreme Memory Profile (XMP)1.3/1.2 |
| Fente d'expansion | • 1 x fente PCI Express 2.0 x16 |
| Graphiques | • La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. • Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTruTM 3D, technologie Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600 • Pixel Shader 5.0, DirectX 11.1 • Mémoire partagée max. 1792Mo • Trois options de sortie VGA : D-Sub, DVI-D et HDMI • Prend en charge la technologie HDMI avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz |
| • Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis) • Prend en charge la fonction HDCP via ports DVI-D et HDMI • Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI | |
| Audio | • Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) • Compatible audio Blu-ray Premium |
| Réseau | • PCIE x1 Gigabit LAN 10/100/1000 Mo/s • Qualcomm® Atheros® AR8171 • Prend en charge la technologie Qualcomm® Atheros® Security Wake On sur Internet • Prend en charge la fonction Wake-On-LAN • Prend en charge la fonction d'économie d'énergie Ethernet 802.3az • Prend en charge PXE |
| Connectique du panneau arrière | • 1 x port clavier/souris PS/2 • 1 x port D-Sub • 1 x port DVI-D • 1 x port HDMI • 1 x port sortie optique SPDIF • 1 x connecteur eSATA • 4 x ports USB 2.0 • 2 x ports USB 3.0 • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESS) • Connecteurs jack audio HD : Haut-parleur arrêté / central / basses / entrée ligne / haut-parleur avant / microphone |
| Stockage | • 2 x connecteurs SATA3 6,0 Go/s, compatible avec les fonctions NCQ, AHCI et Hot Plug • 1 x connecteur eSATA, compatible avec les fonctions NCQ, AHCI et Hot Plug |
| Connectique | • 1 x embase d'intrusion chãssis • 1 x embase TPM • 1 x connecteur pour ventilateur de CPU (4 broches) • 1 x connecteur pour ventilateur de chãssis (4 broches) • 1 x connecteur d'alimentation ATX 24 broches • 1 x connecteur d'alimentation 12V 4 broches • 1 x connecteur audio panneau frontal • 1 x embase USB 2.0 (pour 2 ports USB 2.0) |
| BIOS | • BIOS UEFI AMI 32Mo avec prise en charge d'interface graphique multilingue • Compatible ACPI 1.1 Wake Up Events • Prend en charge SMBIOS 2.3.1 • Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V |
| CD inclus | • Pilotes, utilisaires, logiciel AntiVirus (version d'évaluation), version d'essaye CyberLink MediaEspresso 6.5, navigateur Google Chrome et barre d'outils, Start8 (30 jours d'évaluation) |
| Surveillance du matériel | • Détention de la température du processeur/chãssis • Tachémètre processeur/chãssis • Fonction ventilateur silencieux processeur/chãssis Quiet Fan (permiet au ventilateur du chãssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur) • Contrôle simultané des vitesse du ventilateur processeur/chãssis • Détention CHASSIS OUVERT • Surveillance de la tension d'alimentation: +12V, +5V, +3,3V, CPU Vcore |
| Système d'exploitation | • Compatible Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bits |
| Certifications | • FCC, CE, WHQL • ErP/EuP Ready (alimentation ErP/EuP ready requise) |
- pour des informations détaillées de nos produits, veuilles visiter notre site : http://www.asrock.com
En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows ne peut se servir.
1.3 Configuration des cavaliers (jumper)
L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuit'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représenté un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuites » si un capuchon de cavalier est posé sur ces 2 broches.
CLRCMOS1 vous permet d'effacer les valeurs de la CMOS. Pour effacer les paramétres du système et rétablier les valeurs par défaut, veuilles étèindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuilles notes que les paramétres mot de passer, date, heures et profil par défaut de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne place JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
Embase du panneau système
(PANNEAU1 à 9 broches)
(voir p.1, No.8)
Branchez le bouton de mise en marche/arrêt, le bouton de réinitialisation et le témoin d'etat du système Presents sur le chassin sur cette embase en respectant la configuration des broches illustrée ci-dessous. Reprez les broches positive et négative avant de brancher les cables.
PWRBTN (bouton d'alimentation):
pour brancher le bouton d'alimentation du panneau frontal du chassis. Vous pouvez configurer la façon dont vous système doit s'arrêter à l'aide du bouton de mise en marche.
RESET (bouton de réinitérisation):
pour brancher le bouton de réinitialisation du panneau frontal du chassin. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.
PLED (LED d'alimentation du système):
pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassis. Le LED est allumé lorsque le système fonctionné. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur):
pour brancher le témoin LED d'activité du disque dur du panneau frontal du chassin. Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliiez le module du panneau frontal de votre chassis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.
Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 9)
(SATA3_1:
voir p.1, No. 10)
Ces deux connecteurs
SATA3 sont compatibles avec les cables de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
Embases USB 2,0
(USB10_11 à 9 broches)
(voir p.1, No. 8)
En plus des deux ports USB 2.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 2.0 peut prendre en charge deux ports.
Embase audio du panneau frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 16)
Cette embase sert au branchement des appeareils audio au panneau audio frontal.
-
L'audio haute définition prend en charge la technologie Jack Sensing (detection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
-
Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en precedant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutilde les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »
Connecteur du ventilateur du chassis (CHA_FAN1 à 4 broches) (voir p.1, No. 11)
Veuillez brancher les cables du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.
Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No.6)
Cette carte mère est dotée d'un connecteur à 4 broches pour ventilateur de processeur (Quiet Fan). Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuilles le brancher sur la Broche 1-3.
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No.5)
Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase d'intrusion chassin(CI1a2broches) (voir p.1,No.4)
Cette carte mère prend en charge la fonction de détction CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boitier du chassin. Cette fonction requiert un chassin à conception intégrant la détction d'intrusion.
Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 12)
Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificates numériques, mots de passer et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
