РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H81MITX ASROCK

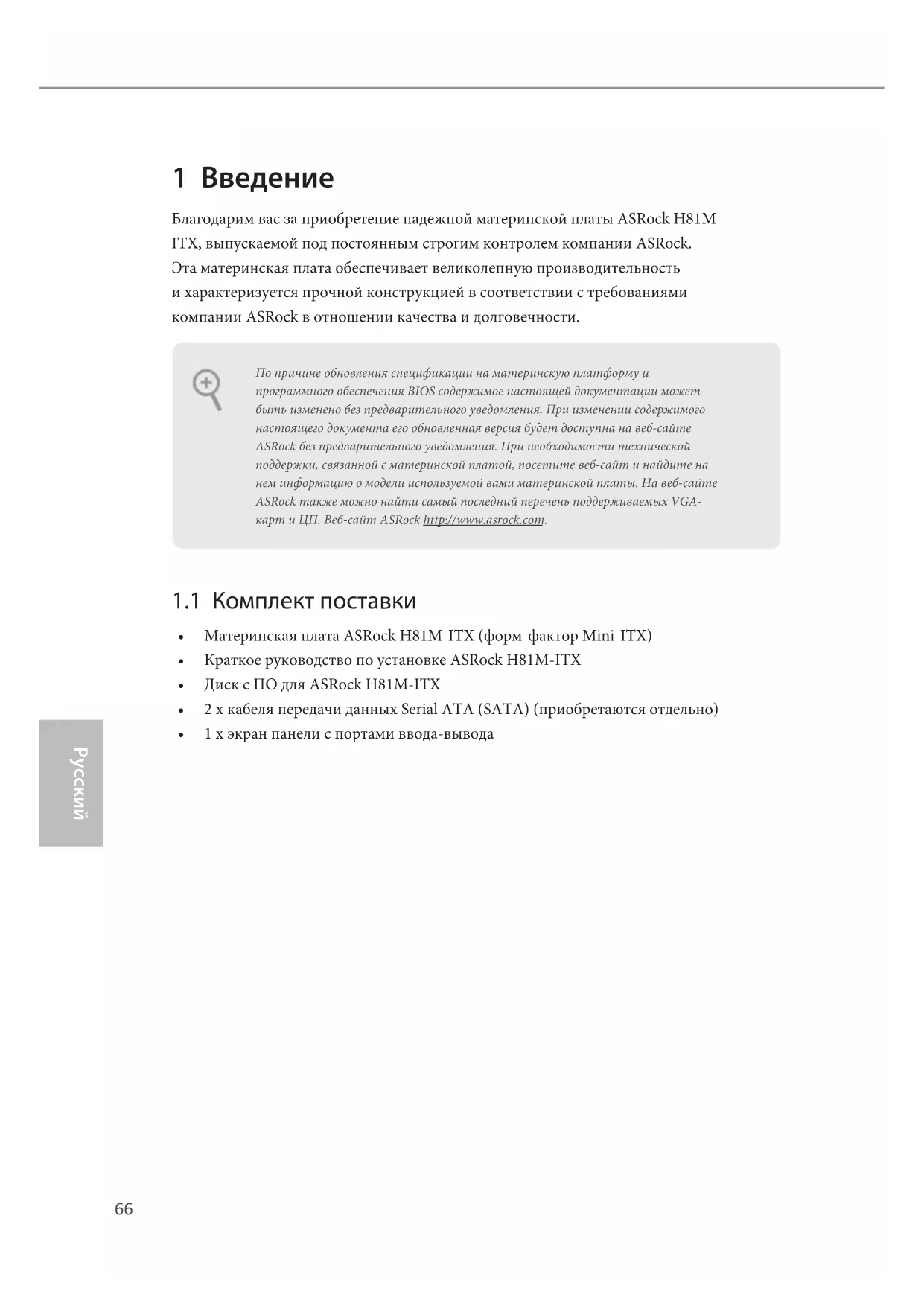

Благодарим вас за приобретение надежной материнской платы ASRock H81M-

ITX, выпускаемой под постоянным строгим контролем компании ASRock.

Эта материнская плата обеспечивает великолепную производительность

и характеризуется прочной конструкцией в соответствии с требованиями

компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Материнская плата ASRock H81M-ITX (форм-фактор Mini-ITX)

• Краткое руководство по установке ASRock H81M-ITX

• Диск с ПО для ASRock H81M-ITX

• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.H81M-IT X

• Использование только твердотельных конденсаторов

• Поддержка процессоров 4-го поколения Intel® CoreTM i7 /

i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

• Система питания 4

• Поддержка технологии Intel

• Двухканальная память DDR3

• 2 х гнездо DDR3 DIMM

• Поддержка модулей памяти DDR3 1600/1333/1066 Non-

• Максимальный объем системной памяти: 16 Гб (см.

• Поддержка выходных сигналов Intel® HD Graphics Built-

in Visuals и VGA возможна только при использовании

процессоров со встроенными графическими

• Поддержка встроенных технологий визуализации Intel®

• Максимальный объем совместно используемой памяти:

• Три выхода VGA: D-Sub, DVI-D и HDMI

• Поддержка технологии HDMI с максимальным

разрешением до 1920x1200 при 60 Гц

• Поддержка DVI-D с максимальным разрешением до

1920x1200 при 60 Гц68

• Поддержка D-Sub с максимальным разрешением до

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-

совместимый монитор)

• Поддержка функции HDCP через порты DVI-I и HDMI

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD)

через порты DVI-D и HDMI

• 7.1-канальный звук высокой четкости HD Audio с защитой

данных (аудиокодек Realtek ALC892)

• Поддержка Premium Blu-ray Audio

• PCIE x1 Gigabit LAN 10/100/1000 Мб/с

• Поддержка технологии Qualcomm® Atheros® Security Wake

On Internet Technology

• Поддержка Wake-On-LAN

• Поддержка Energy Ecient Ethernet 802,3az

• 1 x порт мыши/клавиатуры PS/2

• 1 x оптический выходной SPDIF

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• Разъемы HD Audio: задние динамики / центральный

динамик / сабвуфер / линейный вход / передние динамики

• 2 x разъем SATA3 6,0 Гб/с, поддержка функций NCQ, AHCI

• 1 x разъем eSATA, поддержка функций NCQ, AHCI и

горячей заменыH81M-IT X

• 1 x колодка для датчика вскрытия корпуса

• 1 x разъем для вентилятора ЦП (4-контактный)

• 1 x разъем для вентилятора корпуса (4-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 1 x 4-контактный разъем питания 12 В

• 1 x аудиоразъем на передней панели

• 1 x колодка USB 2.0 (поддержка 2 портов USB 2.0)

• 32 Мб AMI UEFI Legal BIOS с поддержкой многоязычного

• Совместимость с управлением энергопотреблением по

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

• Драйвера, утилиты, антивирусное ПО (демоверсия),

CyberLink MediaEspresso 6.5 (демоверсия), браузер и

панель инструментов Google Chrome, Start8 (демоверсия

• Датчик температуры ЦП/корпуса

• Тахометр вентиляторов ЦП/корпуса

• Малошумящий вентилятор ЦП/корпуса (с автоматической

регулировкой оборотов по температуре ЦП)

• Управление оборотами вентилятора ЦП/корпуса

• Технология определения вскрытия корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

• Microso® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная

• Совместимость с ErP/EuP (необходим блок питания,

соответствующий стандарту ErP/EuP)70

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

В связи с ограничением при работе под 32-разрядной ОС Windows® фактический

объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows®

таких ограничений нет. Для использования той памяти, которую ОС Windows®

не может использовать, используйте ASRock XFast RAM.H81M-IT X

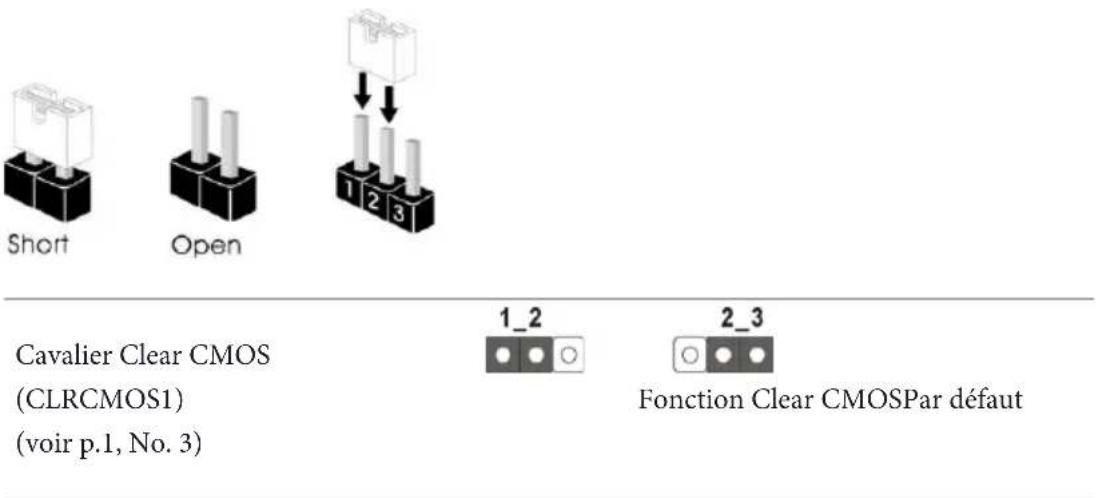

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой

перемычки на контакты перемычка «замкнута». Если колпачковая перемычка

на контакты не установлена, перемычка «разомкнута». На рисунке показана

3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них

колпачковой перемычки.

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить

и обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките отключите кабель питания от источника питания.

Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1

на 15 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.

При необходимости сбросить настройки CMOS сразу после обновления BIOS

сначала перезагрузите систему, а затем выключите компьютер перед сбросом

настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по

умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOSпо умолчанию

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы

обнулить запись предыдущего определения вскрытия корпуса, используйте

параметр Clear Status (Обнулить состояние) BIOS.72

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1)

системы к этой колодке

контакты. GNDRESET# PWRBTN

# PLED-PLED+GNDHDLED-HDLED+ 1 GND PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно

настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели

корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если

он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели

корпуса. Светодиодный индикатор горит, когда система работает. Когда

система находится в режиме ожидания S1/S3, светодиод мигает. Когда система

находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного

на передней панели Светодиодный индикатор горит, когда жесткий диск

выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя

панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный

индикатор питания, светодиодный индикатор работы жесткого диска, динамик

и т. д. При подключении передней панели к этой колодке правильно подключайте

провода к контактам.

Расположенные на материнской плате колодки и разъемы перемычками

НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые

перемычки. Установка колпачковых перемычек на эти колодки и разъемы может

вызвать неустранимое повреждение материнской платы.H81M-IT X

Эти два разъема SATA3

устройств для передачи

данных со скоростью до

Кроме двух портов USB

2.0 на панели ввода-

вывода на материнской

одна колодка. Каждая

колодка USB 2.0 может

поддерживать два порта.

Аудиоколодка передней

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса

поддерживал передачу сигналов HDA. Инструкции по установке системы см. в

этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.

B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели

высокого разрешения. При использовании аудиопанели AC’97 их подключать

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic

панели управления Realtek и отрегулируйте параметр Recording Volume

(Громкость записи).74

разъема вентилятора и

провода к заземлению.

4-контактным разъемом

вентилятора ЦП. Если вы

собираетесь подключить

вентилятор охлаждения

процессора, подключайте

его к контактам 1-3.

Эта материнская плата

снабжена 24-контактным

разъемом питания АТХ.

подключите его вдоль

контакта 1 и контакта 13.

Разъем питания АТХ 12 В

Эта материнская плата

снабжена 8-контактным

разъемом питания АТХ

12 В. Чтобы использовать

подключите его вдоль

Эта материнская плата

поддерживает технологию

определения вскрытия корпуса

по снятию верхней части

корпуса. Для этой технологии

необходим корпус с функцией

определения вскрытия.

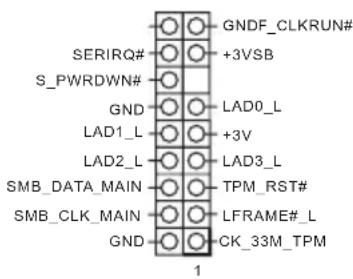

(17-контактная, TPMS1)

Этот разъем обеспечивает

поддержку системы Trusted

Platform Module (TPM), которая

способна обеспечить надежное

хранение ключей, цифровых

сертификатов, паролей и

данных. Система ТРМ также

повышает уровень сетевой

безопасности, защищает

цифровые идентификаторы

и обеспечивает целостность
