MANUALE UTENTE H81MITX ASROCK

Grazie per aver acquistato la schedà madre H81M-ITX ASRock, una schedà madre affidabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La schedà madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedadamre e del softwareBIOS possono essereaggiornate, il contentuto di questa documentazione sare soggetti a variazioni nella preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sera disponibile sul site Web di ASRock senza ulteriori preavviso.Per il supporto tecnico correlato a但这a schedadamre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso.E possible trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul site Web di ASRock.Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre H81M-ITX ASRock (fattore di forma Mini-ITX)
  Guida rapida di installmente H81M-ITX ASRock
  CD di supporto H81M-ITX ASRock
  2x cavi dati Serial ATA (SATA) (opzionali)
  1x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma Mini-ITX Design di condensatore solido
CPU	Supporta Intel® CoreTM i7 / i5 / i3 di 4^generazione / Xeon® / Pentium® / Celeron® in LGA1150 Package 4 Power Phase Design Supporta la TECHNOIA Intell'urbo Boost 2.0
Chipset	IntelH81
Memoria	Tecnologia con memoria DDR3 a doppio canale 2 x slot DIMM DDR3 Supporta la memoria DDR3 1600/1333/1066 non ECC, alla buffer Capacità max. della memoria di sistema: 16 GB (si veda la categoria ATTENZIONE) Supporta IntelExtreme Memory Profile (XMP)1.3/1.2
Slot di espansione	1 x PCI Express 2.0 x16 slot
Grafica	La videografica integrata della schedà video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata. Supporta la videografica integrata della schedà video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600 Pixel Shader 5.0, DirectX 11.1 Memoria condivisa max. 1792 MB Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI Supporta la Tecnologia HDMI con una risoluzione max. sono a 1920 x 1200 a 60 Hz Supporta DVI-D con una risoluzione max. sono a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. fino a 1920× 1200 a 60Hz
Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)
Supporta la funzione HDCP con porte DVI-D e HDMI
Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI

Audio

Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)
Supporto audio Blu-ray Premium

LAN

PCIE x 1 LAN Gigabit 10/100/1000 Mb/s
Qualcomm Atheros AR8171
- Supporta la Tecnologia Qualcomm® Atheros® Security Wake On Internet
Supporta Wake-On-LAN
Supporta Energy Efficient Ethernet 802.3az
Supporta PXE

I/O pannello posteriori

1 x porta PS/2 per mouse/tastiera
1 x porta D-Sub
1xportaDVI-D
1xportaHDMI
1xportauscitaSPDIF ottico
1xconnettore eSATA
4xporteUSB2.0
2xporteUSB3.0
- 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Jack audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

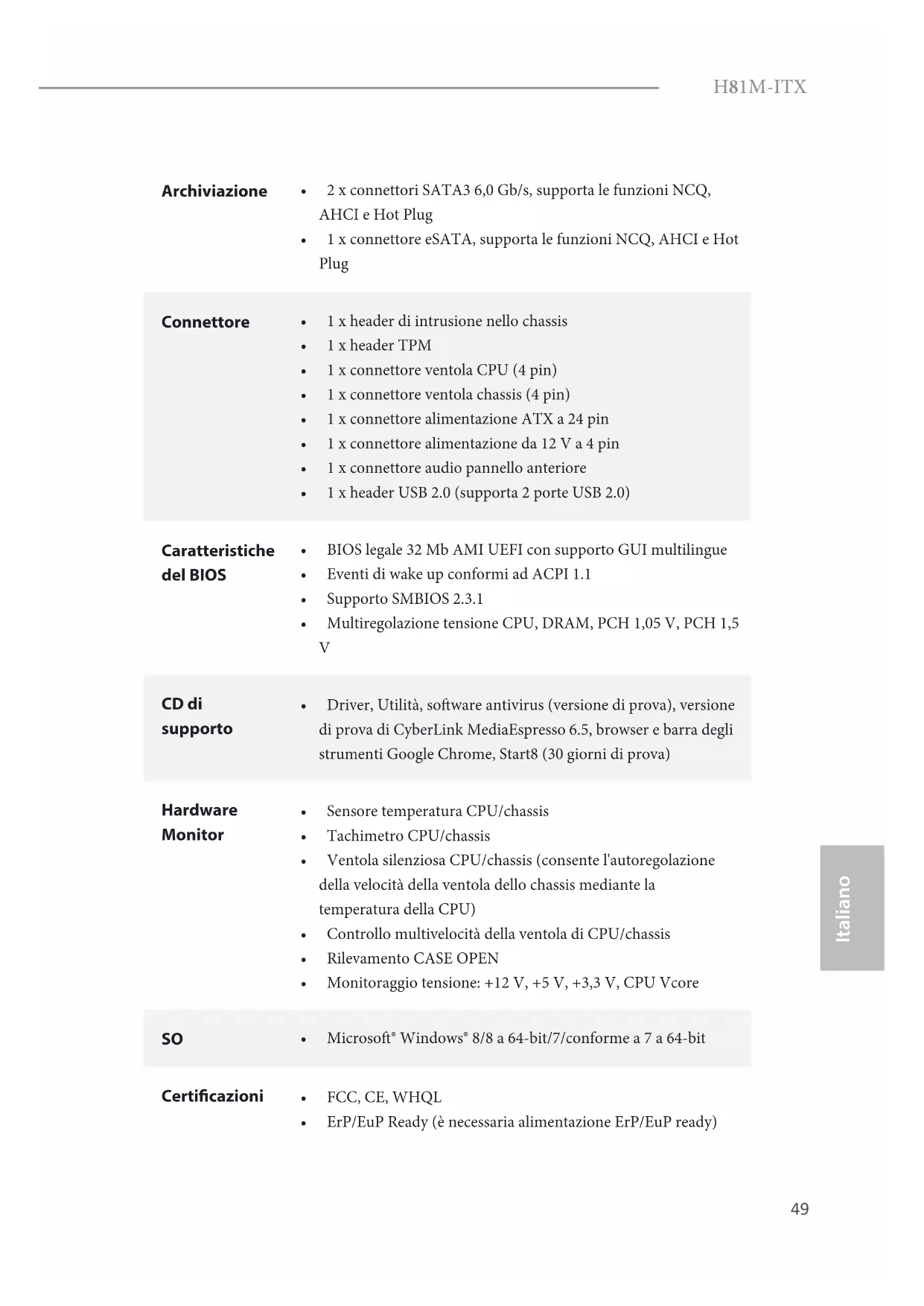

Archivazione	2 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ, AHCI e Hot Plug 1 x connettore eSATA, supporta le funzioni NCQ, AHCI e Hot Plug
Connettore	1 x header di intrusione dello chassis 1 x header TPM 1 x connettore ventola CPU (4 pin) 1 x connettore ventola chassis (4 pin) 1 x connettore alimentazione ATX a 24 pin 1 x connettore alimentazione da 12 V a 4 pin 1 x connettore audio pannello anteriore 1 x header USB 2.0 (supporta 2 porte USB 2.0)
Caratteristiche del BIOS	BIOS legale 32 Mb AMI UEFI con supporto GUI multilingue Eventi di wake up conformi ad ACPI 1.1 Supporto SMBIOS 2.3.1 Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V
CD di supporto	Driver, Utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8 (30 giorni di prova)
Hardware Monitor	Sensore temperature CPU/chassis Tachimetro CPU/chassis Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU) Controllo multivelocità della ventola di CPU/chassis Rilevamento CASE OPEN Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO	Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit
Certificazioni	FCC, CE, WHQL ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagiate sul prodotto, visitare il nostro site Web: http://www.asrock.com

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows a 32 bit. I sistemi operativi Windows a 64 bit non possiedono tali limitazioni. è possible utilizzato la RAM XFast di ASRock per utilizzato la memoria che Windows* non può utilizzato.

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪 un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.

Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 3)

2_3 Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione alla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzerà la CMOS, PODISSER e RILEVATO il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registrar del precedente stato di intrusione dello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionale cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla schedà madre.

Header sul pannello del
sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 8)

Collegare l'interruttore dell'alimentazione,

l'interrottore di reset e

I'indicatore dello stato del
systema sullo chassis su
questo header secondo
la seguente assegnazione
dei pin. Annotare i pin
positivi e negativi prima di
collegare i cavi.

PWRBTN (interrupto di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. É possible configurare il modo in cui spegnere il systema utilizzando l'interruttore dell'alimentazione.

RESET (interruptto di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad esguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando ilsystema è in funzione. Il LED continua a lampeggiare quando ilsystema si trova nell'.state di suspensione S1/S3. Il LED è spento quando ilsystema si trovano nella stato di suspensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può essere disziendata. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, o. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accer che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA3

(SATA3_0:

vedere pag.1, n. 9)

(SATA3_1:

vedere pag.1, n. 10)

Questi due connettori

SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB10_11 a 9 pin)

(vedere pag. 1, n. 8)

Oltre alle due porte USB

2.0 sul pannello I/O, su questa scheda madre vi è un header. Ciacun header USB 2.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 16)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel loro manuale e nel manuale dello chassis per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguatinge le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore della ventola dello chassis (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 11)

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 6)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettorid alimentazioneATX (ATXPWR1a24pin) (vedere pag.1,n.5)

Questa schedamadere dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12V a 8 pin. Perutilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header di intrusione dello chassis (CI1 a 2 pin) (vedere pag. 1, n. 4)

Questa schedadamre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimioso. Questa funzione richiede uno chassis conATTERISTiche di rilevamento di intrusionenello chassis.

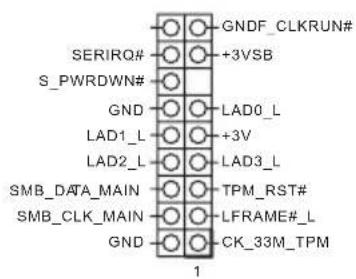

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 12)

Questo connettore supporta il
systema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certificati
digitali, password e dati. Un
sistema TPM permetteanche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
