MODE D'EMPLOI PLM4631N MAKITA

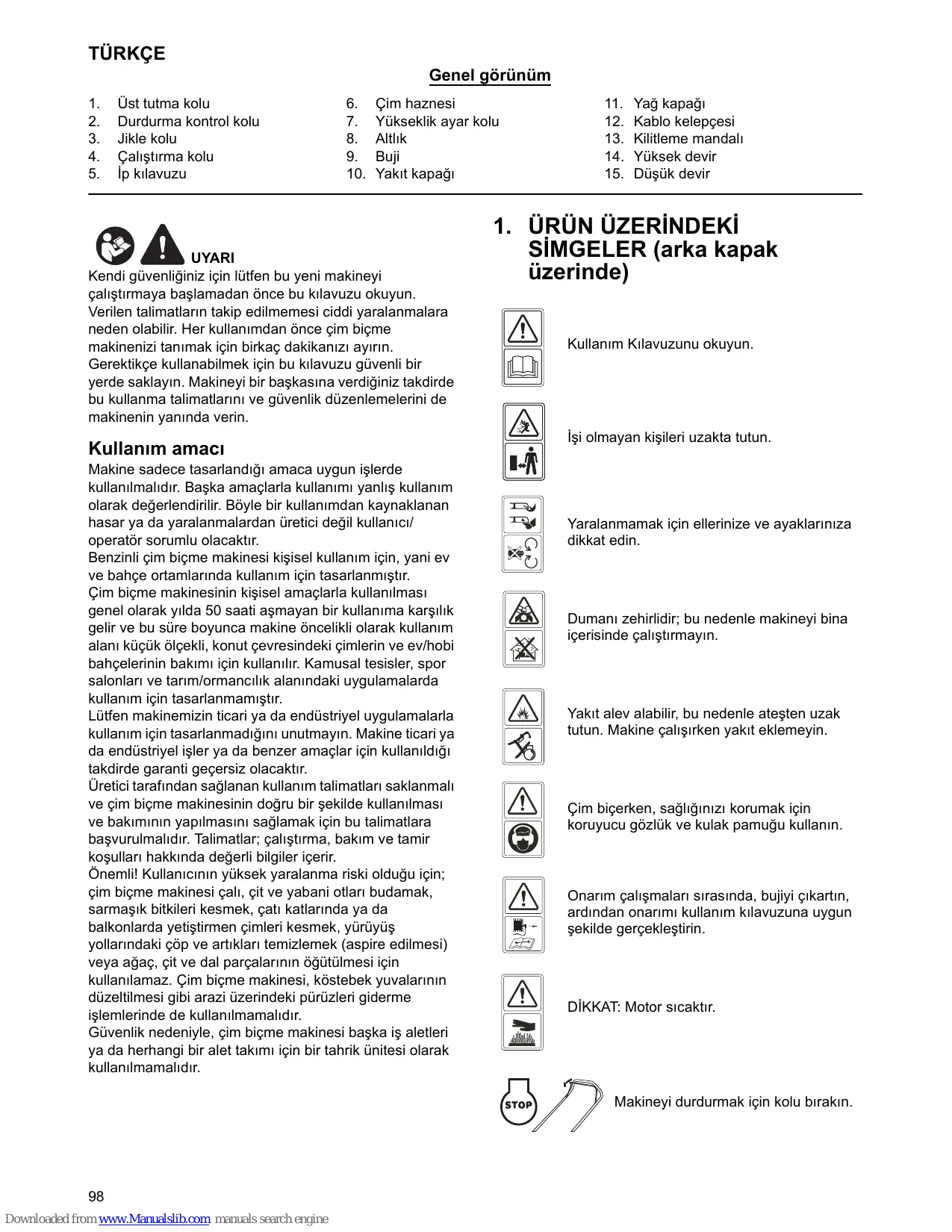

Üst tutma kolu Durdurma kontrol kolu Jikle kolu Çalıştırma kolu İp kılavuzu

Çim haznesi Yükseklik ayar kolu Altlık Buji Yakıt kapağı

UYARI Kendi güvenliğiniz için lütfen bu yeni makineyi çalıştırmaya başlamadan önce bu kılavuzu okuyun. Verilen talimatların takip edilmemesi ciddi yaralanmalara neden olabilir. Her kullanımdan önce çim biçme makinenizi tanımak için birkaç dakikanızı ayırın. Gerektikçe kullanabilmek için bu kılavuzu güvenli bir yerde saklayın. Makineyi bir başkasına verdiğiniz takdirde bu kullanma talimatlarını ve güvenlik düzenlemelerini de makinenin yanında verin.

Kullanım amacı Makine sadece tasarlandığı amaca uygun işlerde kullanılmalıdır. Başka amaçlarla kullanımı yanlış kullanım olarak değerlendirilir. Böyle bir kullanımdan kaynaklanan hasar ya da yaralanmalardan üretici değil kullanıcı/ operatör sorumlu olacaktır. Benzinli çim biçme makinesi kişisel kullanım için, yani ev ve bahçe ortamlarında kullanım için tasarlanmıştır. Çim biçme makinesinin kişisel amaçlarla kullanılması genel olarak yılda 50 saati aşmayan bir kullanıma karşılık gelir ve bu süre boyunca makine öncelikli olarak kullanım alanı küçük ölçekli, konut çevresindeki çimlerin ve ev/hobi bahçelerinin bakımı için kullanılır. Kamusal tesisler, spor salonları ve tarım/ormancılık alanındaki uygulamalarda kullanım için tasarlanmamıştır. Lütfen makinemizin ticari ya da endüstriyel uygulamalarla kullanım için tasarlanmadığını unutmayın. Makine ticari ya da endüstriyel işler ya da benzer amaçlar için kullanıldığı takdirde garanti geçersiz olacaktır. Üretici tarafından sağlanan kullanım talimatları saklanmalı ve çim biçme makinesinin doğru bir şekilde kullanılması ve bakımının yapılmasını sağlamak için bu talimatlara başvurulmalıdır. Talimatlar; çalıştırma, bakım ve tamir koşulları hakkında değerli bilgiler içerir. Önemli! Kullanıcının yüksek yaralanma riski olduğu için; çim biçme makinesi çalı, çit ve yabani otları budamak, sarmaşık bitkileri kesmek, çatı katlarında ya da balkonlarda yetiştirmen çimleri kesmek, yürüyüş yollarındaki çöp ve artıkları temizlemek (aspire edilmesi) veya ağaç, çit ve dal parçalarının öğütülmesi için kullanılamaz. Çim biçme makinesi, köstebek yuvalarının düzeltilmesi gibi arazi üzerindeki pürüzleri giderme işlemlerinde de kullanılmamalıdır. Güvenlik nedeniyle, çim biçme makinesi başka iş aletleri ya da herhangi bir alet takımı için bir tahrik ünitesi olarak kullanılmamalıdır.

Yağ kapağı Kablo kelepçesi Kilitleme mandalı Yüksek devir Düşük devir

1. ÜRÜN ÜZERİNDEKİ SİMGELER (arka kapak üzerinde) Kullanım Kılavuzunu okuyun.

İşi olmayan kişileri uzakta tutun.

Yaralanmamak için ellerinize ve ayaklarınıza dikkat edin.

Dumanı zehirlidir; bu nedenle makineyi bina içerisinde çalıştırmayın.

Yakıt alev alabilir, bu nedenle ateşten uzak tutun. Makine çalışırken yakıt eklemeyin.

Çim biçerken, sağlığınızı korumak için koruyucu gözlük ve kulak pamuğu kullanın.

Onarım çalışmaları sırasında, bujiyi çıkartın, ardından onarımı kullanım kılavuzuna uygun şekilde gerçekleştirin.

DİKKAT: Motor sıcaktır.

Makineyi durdurmak için kolu bırakın.

98 Downloaded from www.Manualslib.com manuals search engine

2. GENEL GÜVENLİK KURALLARI UYARI: Benzinli makineler kullanılırken ciddi yaralanma ve/veya makine hasarları risklerinin en aza indirilmesi için mutlaka aşağıda sıralanan talimatlar da dahil tüm temel güvenlik talimatları dikkate alınmalıdır. Makineyi kullanmaya başlamadan önce tüm talimatları okuyun ve daha sonra başvurmak üzere saklayın.

UYARI: Bu makine, çalışma sırasında bir elektromanyetik alan meydana getirir. Bazı koşullarda bu alan aktif veya pasif tıbbi implantlarla karışabilmektedir Ciddi yaralanma ve ölüm riskini azaltmak için, tıbbi implantları olan kişilerin bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneriyoruz.

Eğitim • Talimatları dikkatli bir şekilde okuyun. Kontrolleri ve makinenin güvenli kullanımı hakkında bilgi sahibi olun. Motoru hızlı bir şekilde nasıl durduracağınızı öğrenin. • Çim biçme makinesini yalnızca makinenin öngörüldüğü amaçlar, yani çim kesme ve toplama işlemleri için kullanın. Başka amaçlarla kullanılması tehlikeli durumlara ve makinenin arızalanmasına yol açabilir. Yalnızca bunlarla sınırlı olmaması şartıyla, yanlış kullanım örneklerinden bazıları şunlardır: - insanların, çocukların veya hayvanların makine üzerinde taşınması, - makineyle taşıma yapılması, - makinenin yüklerin çekilmesi ve ittirilmesi için kullanılması, - makinenin yaprakların veya pisliklerin toplanması için kullanılması, - makinenin çit budama veya çim dışındaki bitkilerin kesilmesi için kullanılması, - makinenin birden fazla kişi tarafından kullanımı, - bıçağın çim dışındaki yüzeylerde kullanılması. • Çocukların veya bu talimatları bilmeyen kişilerin çim biçme makinesini kullanmasına izin vermeyin. Bazı ülkelerde kullanıcı yaşını sınırlandıran yönetmelikler yürürlükte olabilir. • Çim biçme makinesini kesinlikli şu durumlarda kullanmayın: - yakınızda insanların, özellikle de çocuklar veya evcil hayvanlar varsa, - operatör, konsantrasyon kabiliyetini etkileyebilecek bir ilaç veya başka bir madde aldıysa. • Yaralanmalar veya mal kayıplarıyla sonuçlanan kazalardan veya tehlikelerden tek başına operatörün veya kullanıcının sorumlu olacağına dikkat edin. • Operatör kullanım, ayarlama ve makinenin işleyişi konusunda ve yasaklanan kullanımlar hakkında yeterli eğitimi almış olmalıdır.

Hazırlık • Çim biçerken daima sağlam ayakkabılar ve uzun pantolonlar giyin. Makineyi kesinlikle çıplak ayakla veya ayağınızda terlik veya sandalet varken çalıştırmayın. • Makinenin kullanılacağı alanı dikkatlice kontrol edin ve makine tarafından fırlatılabilecek taş, oyuncak, dal ya da tel gibi nesneleri kaldırın. • UYARI- Benzin yüksek derecede tutuşabilir bir sıvıdır. - yakıtı bu amaçla özel olarak tasarlanmış konteynerlerde saklayın; - yalnızca açık havada yakıt doldurun ve yakıt doldururken sigara içmeyin; - yakıtı motoru çalıştırmadan önce doldurun. Motor çalışıyorken veya motor hala sıcakken kesinlikle yakıt deposu kapağını açmayın veya yakıt doldurmayın; - etrafa benzin dökülürse, motoru çalıştırmayın, makineyi benzinin döküldüğü alandan uzak bir yere taşıyın ve benzin buharı dağılana kadar tutuşturucu kaynakları ilgili alandan uzak tutun; - tüm yakıt deposu ve konteyner kapaklarını sağlam şekilde sıkın. • Arızalı susturucuları değiştirin. • Her kullanımdan önce mutlaka bıçakların, bıçak cıvatalarının ve kesici tertibatının aşınmamış ve hasarsız olduğundan emin olmak için gerekli kontrolleri gerçekleştirin. Dengenin korunması için, aşınmış veya hasar görmüş bıçakları ve cıvataları değiştirin. • Tüm başlatma kilitlerinin ve operatör kontrol düğmelerinin düzgün bir şekilde çalıştığından emin olmak için düzenli aralıklarla makineyi kontrol edin.

Çalıştırma • Tehlikeli şekilde karbon monoksit buharı birikebileceğinden, makineyi kapalı alanlarda çalıştırmayın. • Makineyi yorgun olduğunuzda, kendinizi hasta hissettiğinizde veya alkol ya da uyuşturucu etkisi altındayken kullanmayın. • Uyarı! Yıldırım düşmesi riski varken çim biçme makinesini kullanmayın. • Gürültü ve vibrasyondan kaynaklanan riskleri asgariye indirmek için çalışma sürelerinin kısıtlanması tavsiye edilir. • Çim biçme makinesini eğimli arazilerde, yamaç yakınlarında, çukur ya da toprak dolgu alanlarda kullanırken dikkatli olun. • Çim biçme makinesini yalnızca gün ışığında veya iyi bir aydınlatmayla çalıştırın. • Mümkünse, makineyi ıslak çimlerde kullanmaktan kaçının. • Eğimlerde mutlaka yere sağlam ve dengeli basın. • Makineyi yürüyerek çalıştırın ve kesinlikle koşmayın. • Tekerlekli makineler ile eğimli arazide çim biçerken, eğime dik şekilde çalışın, kesinlikle aşağı veya yukarı yürüyerek çalışmayın. • Eğimli arazide çalışma yönünüzü değiştirirken çok dikkatli olun. • Çim biçme makinesini aşırı derecede dik eğimli arazide kullanmayın. • Çim biçme makinesinin yönünü değiştirirken veya kendinize doğru çekerken çok dikkatli olun. 99

Downloaded from www.Manualslib.com manuals search engine

• Çim dışındaki alanlardan geçerken çim biçme makinesinin yatırılması gerekiyorsa ve çim biçme makinesinin biçilecek alana veya biçilecek alandan taşınması sırasında bıçağı (bıçakları) durdurun. • Muhafazaları hasarlı veya emniyet cihazları, örneğin deflektörleri ve/veya çim hazneleri yerinde olmayan çim biçme makinelerini kesinlikle çalıştırmayın. • Dikkat: Çim biçme makinesi, çim yakalayıcı tam olarak takılmadan ya da kendiliğinden kapanan deşarj açıklığı kılavuzu olmadan kullanılmamalıdır. • Motor kontrol ayarlarını değiştirmeyin ve motoru çok yüksek devirde çalıştırmayın. • Motor hızını kontrol etmek için sabitlenmiş ayarlar üzerinde değişiklik yapmayın, bu ayarlarla uğraşmayın. • Çim biçme makinesi güvenlik sistemleri ya da özellikleri ile uğraşılmamalı ve bu sistemler devre dışı bırakılmamalıdır. • Motoru çalıştırmadan önce tüm bıçak ve tahrik kavramalarını çıkartın. • Motoru ayaklarınız bıçaktan (bıçaklardan) uygun uzaklıktayken talimatlara uygun ve dikkatli bir şekilde çalıştırın. • Motoru çalıştırırken çim biçme makinesini yatırmayın. • Deşarj oluğunun önünde duruyorken, motoru çalıştırmayın. • Ellerinizi ve ayaklarınızı hareketli parçalardan uzak tutun. Deşarj açıklığını her zaman temiz tutun. • Motor çalışıyorken, çim biçme makinesini kesinlikle kaldırmayın veya taşımayın. • Motoru durdurun, buji telinin bağlantısını kesin ve tüm hareketli parçaların tamamen durduğundan emin olun ve varsa, takılı olan anahtarları çıkartın: - tıkanıklıkları veya oluktaki birikmeyi temizlemeye başlamadan önce; - çim biçme makinesini kontrol etmeye, temizlemeye veya üzerinde herhangi bir işlem yapmaya başlamadan önce; - yabancı bir nesneye çarpıldığında. Aşağıdaki durumlarda çim biçme makinesinde hasar olup olmadığını kontrol edin ve makineyi yeniden başlatmadan ve çalıştırmadan önce gerekli onarımları yaptırın; - çim biçme makinesi anormal derecede titreşimli çalışıyorsa (derhal kontrol edin). • Motoru durdurun, buji telinin bağlantısını kesin ve tüm hareketli parçaların tamamen durduğundan emin olun ve varsa, takılı olan anahtarları çıkartın: - çim biçme makinesinin yanından ayrılacağınızda; - yakıt doldurmadan önce. • Motor durdurulurken klape ayarını azaltın ve motorda bir kesme vanası varsa çim biçme işleminden önce yakıtı kesin. • Çim biçme makinesini yalnızca makinenin öngörüldüğü amaçlar, yani çim kesme ve toplama işlemleri için kullanın. Başka amaçlarla kullanılması tehlikeli durumlara ve makinenin arızalanmasına yol açabilir.

Bakım ve saklama • Makineyi sürekli olarak güvenli ve çalışır durumda tutmak için tüm somunların, cıvataların ve vidaların sağlam şekilde sıkıldığından emin olun. • Makineyi kesinlikle yakıt deposu doluyken bir bina içerisinde saklamayın, aksi takdirde yakıt buharı açık bir alevle temas ederek yangına neden olabilir. 100 Downloaded from www.Manualslib.com manuals search engine

• Kapalı bir yere koymadan önce motorun soğumasını bekleyin; saklamak için kaldırmadan önce çim biçme makinesini temizleyin ve bakımını yapın. • Yangın tehlikesini düşürmek için, motordaki, susturucudaki, akü bölümündeki ve benzin deposu alanındaki çimleri, yaprakları veya aşırı gresi temizleyin. • Çim haznesinde aşınma veya hasar olup olmadığını sık sık kontrol edin. • Güvenlik nedeniyle aşınmış veya hasarlı parçaları değiştirin. • Yakıt deposunun boşaltılması gerekiyorsa, bu işlemin dışarıda yapılması gerekir. • Hatalı bakım, uyumsuz yedek parça kullanımı ya da güvenlik bileşenlerinin çıkarılması ya da değiştirilmesi çim biçme makinesine zarar verebilir ve operatörleri ciddi şekilde yaralayabilir. • Sadece üretici tarafından tavsiye edilen bıçakları ve yedek parçaları kullanın. Orijinal olmayan parçaların kullanımı makineye zarar verebilir ve operatörlerin yaralanmasına neden olabilir. Çim biçme makinesini iyi çalışır durumda saklayın. • Bıçak durdurma cihazı çalışmazsa lütfen yardım için servis merkezi ile iletişim kurun.

Taşıma ve kullanım • Makineyi kullanırken, kaldırırken, taşırken veya yana yatırırken mutlaka: - güçlü çalışma eldiveni takın, - makineyi güvenli tutuş sağlayan noktalarından tutun ve ağırlığı ve dağılımını dikkate alın, - makinenin ağırlığına ve makinenin yerleştirileceği veya kaldırılacağı aracın veya alanın karakteristiklerine uygun şekilde yeterli sayıda kişiyle çalışın. • Taşıma sırasında makineyi sağlam şekilde halatlar veya zincirlerle sabitleyin.

UYARI: Hareketli bıçaklara dokunmayın.

UYARI: Yakıt doldurma işlemini iyi havalandırılan bir alanda ve motoru durdurduktan sonra gerçekleştirin.

3. PARÇALARIN TANIMI (Şekil 1 ve 2) Şunlar dahildir A: Buji anahtarı B: Malç serme aparatı

4. TEKNİK BİLGİLER Model Motor tipi Otomatik Tahrikli

2,4 kW Bıçak Genişliği

Yakıt Deposu Kapasitesi

1,0L Yağ deposu kapasitesi

Çim haznesi torbasının kapasitesi Net Ağırlık Yükseklik ayarı Operatörün konumunda garantili edilen ses gücü seviyesi (EN ISO 5395-1 Ek F ve EN ISO 5395-2, EN ISO 4871 uyarınca) Ölçülen ses gücü seviyesi Garanti edilen ses gücü seviyesi (2000/14/AT uyarınca) Vibrasyon (EN ISO 5395-1 Ek G ve EN ISO 5395-2 uyarınca)

5. MONTAJ 5-1 KATLANIR KOLUN TAKILMASI A) Alt tutma demirlerini aşağıda gösterildiği gibi iki cıvata, pul ve kilitleme mandalı takımıyla ünite gövdesine sabitleyin. (Şekil 3, Şekil 4, Şekil 5, Şekil 6) B) Katlanabilmesi için üst tutma demirlerini serbest bırakın. Üst kolu ve alt kolu iki cıvata, pul ve kilitleme mandalı takımıyla bağlayın. (Şekil 7, Şekil 8, Şekil 9) C) Tüm kabloları kol millerinin üzerine yerleştirin. Kabloları, kablo kelepçeleri ile alt kolların orta kısımlarına, makinenin dışına gelecek şekilde sabitleyin. Aksi takdirde, kablolar, arka kapak açılırken/kapanırken takılabilir veya üst kol katlanırken zorlanabilir. (Şekil 10)

5-2 ÇİM HAZNESİNİN TAKILMASI 1. Hazneyi takmak için: Arka kapağı kaldırın ve çim haznesini makinenin arka miline takın. (Şekil 11, Şekil 12) 2. Hazneyi çıkartmak için: Arka kapağı kaldırın ve çim haznesini çıkartın.

5-3 ÇALIŞTIRMA KOLU Çalıştırma kolunu motordan ip kılavuzuna doğru çekin. (Şekil 13, Şekil 14)

5-4 KESME YÜKSEKLİĞİ Kolu, yukarı doğru çekerek dişli parçadan ayırın. Yüksekliği ayarlamak için kolu ileriye veya geriye çekin. (Bkz. Şekil 15 ve Madde 8-8)

6. UYGUN YÜKSEKLİK AYARI

2) Alt kolu yukarı ve aşağı hareket ettirerek, uygun yükseklik ayarını gerçekleştirin (bkz. Şekil 17). Bu tip çim biçme makinelerinde, 1. yükseklikte alt kol ile zemin arasındaki mesafe en yüksek ve 3. yükseklikte en düşük olacak şekilde seçilebilecek 3 ayar yüksekliği mevcuttur. 3) Uygun yükseklik ayarını gerçekleştirdikten sonra, kilitleme mandalları ile alt kolu tekrar sabitleyin.

UYARI: Alt kolun sol tarafı ile sağ tarafı mutlaka aynı yüksekliğe ayarlanmalıdır.

7. 2’Sİ 1 ARADA Bu çim biçme makinesi, çeşitli aparatlar takılarak farklı amaçlarla kullanılabilir: Arkadan deşarjlı çim biçme makinesi ve malç serme makinesi. Malç serme işlemi nedir? Malç serme işlemi yapılırken, bir çalışma aşamasında çim kesilir ve daha sonra ince ince parçalandıktan sonra doğal gübre olarak tekrar serilir. Malç serme işlemi ile ilgili ipuçları: - 6 cm ila 4 cm çim yüksekliğinde düzenli olarak maksimum 2 cm kesim yapın. - Keskin bir kesme bıçağı kullanın. - Yaş çimde kesim yapmayın. - Maks. Motor devrini ayarlayın. - Yalnızca yürüme hızında kesim yapın. - Malç serme aparatını, muhafazanın iç kısmını ve çim biçme bıçağını düzenli olarak temizleyin.

1) Alt kolu sabitleyen kilitleme mandalını geri çekin. (Şekil 16) 101 Downloaded from www.Manualslib.com manuals search engine

BİR: Malç serme makinesine dönüştürme UYARI: Bu işlemleri yalnızca motor ve kesici durduktan sonra gerçekleştirin. 1. Arka kapağı kaldırın ve çim haznesini çıkartın. 2. Malç serme aparatını altlığa yerleştirin. Malç serme aparatını altlık üzerindeki delikte bulunan düğmeye basarak kilitleyin. (Şekil 18, Şekil 19) 3. Arka kapağı geri yerine takın.

İKİ: Çim haznesiyle çim biçme 1. Çim haznesiyle çim biçmek için, malç serme aparatını çıkartın ve çim haznesini takın. 2. Malç aparatının sökülmesi. - Arka kapağı çıkartın ve malç aparatını sökün.

UYARI: Bu işlemleri yalnızca motor ve kesici durduktan sonra gerçekleştirin.

4. Makinenin arkasına geçtikten sonra, durdurma kontrol kolunu tutun ve Şekil 22’de gösterildiği gibi üst kola doğru çekin. 5. Çalıştırma kolunu Şekil 22’de gösterildiği gibi tutun ve hızlı bir şekilde yukarıya doğru çekin. Motor çalıştıktan sonra yavaş bir şekilde ip kılavuzu cıvatasına geri bırakın. Motoru ve bıçağı durdurmak için durdurma kontrol kolunu bırakın. Motoru ayaklarınız bıçaktan uygun uzaklıktayken talimatlara uygun ve dikkatli bir şekilde çalıştırın. Motoru çalıştırırken çim biçme makinesini yatırmayın. Çim biçme makinesini düz ve üzerinde çim veya başka bir engel bulunmayan bir zemin üzerinde çalıştırın. Ellerinizi ve ayaklarınızı hareketli parçalardan uzak tutun. Deşarj oluğunun önünde duruyorken, motoru çalıştırmayın.

8. ÇALIŞTIRMA TALİMATLARI

8-3 HAZIRLIK PROSEDÜRLERİ

Çalıştırma sırasında, durdurma kontrol kolunu her iki elinizle sıkıca tutun.

Çim biçme makinenize takılı olan motorun ayrı verilen kılavuzundaki talimatları takip ederek motora benzin ve yağ koyun. Talimatları dikkatli bir şekilde okuyun.

UYARI: Benzin yüksek derecede tutuşabilir bir sıvıdır. Yakıtı bu amaçla özel olarak tasarlanmış konteynerlerde saklayın. Yalnızca açık havada ve motoru başlatmadan önce yakıt doldurun ve yakıt doldururken sigara içmeyin. Motor çalışıyorken veya motor hala sıcakken kesinlikle yakıt deposu kapağını açmayın veya yakıt doldurmayın. Etrafa benzin dökülürse, motoru çalıştırmayın, makineyi benzinin döküldüğü alandan uzak bir yere taşıyın ve benzin buharı dağılana kadar tutuşturucu kaynakları ilgili alandan uzak tutun. Tüm yakıt deposu ve konteyner kapaklarını sağlam şekilde sıkın. Bıçakta bakım yapmak veya yağı boşaltmak için çim biçme makinesini yatırmadan önce, depodaki benzini boşaltın.

UYARI: Yakıt deposunu kesinlikle bina içinde, makine çalışıyorken doldurmayın ve motor durduktan sonra en az 15 dakika motorun soğuması için bekleyin.

8-2 MOTORUN ÇALIŞTIRILMASI VE BIÇAĞIN TAKILMASI 1. Ünitede bujinin ucunda bir kauçuk kapak bulunur, buji telinin ucundaki (kauçuk kapağın içindeki) metal kancanın bujideki metal uca sağlam şekilde takıldığından emin olun. 2. Motoru çalıştırmadan önce başlatma düğmesine 3-5 defa basın. (Şekil 20) 3. Soğuk bir motoru çalıştırırken, jikle kolunu “ ” konumuna getirin. Sıcak bir motoru çalıştırırken ise jikle kolunu “ ” konumuna getirin. (Şekil 21) 102 Downloaded from www.Manualslib.com manuals search engine

Not: Çalıştırma sırasında, durdurma kontrol kolu bırakıldığında, motor duracak ve bu nedenle çim biçme işlemi de kesilecektir.

UYARI! Çim biçme makinesinin istenmeden başlatılmasını önlemek için motor çalıştırılmadan önce geri çekilmesi gereken bir motor freni bulunur. Motor kontrol kolu serbest bırakıldığında, fren başlangıçtaki konumuna döner ve motor otomatik olarak kapanır.

Not: Motor freni (fren kolu): Motoru durdurmak için kolu kullanın. Kolu bıraktığınızda motor ve bıçak otomatik olarak durur. Biçmek için, kolu çalışma konumunda tutun. Biçmeye başlamadan önce, başlatma/ durdurma kolunun düzgün çalıştığından emin olmak için kolu birkaç kez kontrol edin. Güç kablosunda sorun olmadığından (bir yere takılmadığından ve dolaşmadığından) emin olun.

8-4 MOTORU DURDURMAK İÇİN DİKKAT: Motor durdurulduktan sonra bıçak birkaç saniye daha dönmeye devam eder. 1. Motoru ve bıçağı durdurmak için durdurma kontrol kolunu bırakın. 2. Makinenin başında değişken istem dışı şekilde çalışmasını önlemek için, ayrı verilen motor kılavuzunda verilen talimatlara göre buji telinin bağlantısını kesin ve topraklayın.

8-5 ÇİM BİÇME İŞLEMİ SIRASINDA EN İYİ SONUÇ İÇİN

fırçalanarak temizlenebilir (buji telinin bağlantısının kesildiğinden emin olun).

Biçilecek alandaki yabancı maddeleri temizleyin. Biçilecek alanda çim biçme makinesi tarafından fırlatılabilecek ve operatörün veya diğer kişilerin ciddi şekilde yaralanmasına ve makinenin ve çevredeki eşyaların hasar görmesine neden olabilecek taş, ağaç dalları, tel vs. gibi yabancı maddeler bulunmadığından emin olun. Yaş çimde kesim yapmayın. Çim biçme işleminin etkin şekilde uygulanması için yaş çimde kesim yapmayın, aksi takdirde yaş çim, altlığın alt tarafına yapışarak, biçilen çimlerin uygun şekilde serilmesini engelleyebilir. Çimin uzunluğunun 1/3’ünden fazlasını kesmeyin. Çim biçme işlemi için önerilen kesim miktarı, çim uzunluğunun 1/3’üdür. Makinenin hareket hızı, kırpılan çimler alana eşit şekilde dağıtılabilecek şekilde ayarlanmalıdır. Özellikle, yoğun çimde yapılan kesim işlemlerinde, çim biçme işleminin düzgün yapılabilmesi için en düşük devirlerden birinin kullanılması gerekebilir. Uzun çimde biçme işlemi gerçekleştirilirken, alanı iki geçişte biçebilir, ikinci kesimde bıçak uzunluğunu 1/3’ü kadar alçaltabilir ve alanı ilk kesimden farklı bir modelde biçebilirsiniz. Kesim yapılan bir önceki şeridin bir miktar üzerinden geçilmesi de yanlış serilmiş çimlerin temizlenmesine yardımcı olacaktır. Çim biçme makinesi, en iyi sonucun elde edilmesi ve çim biçme işleminin en etkin şekilde yapılması için tam açıklıkta çalıştırılmalıdır. Altlığın alt kısmını temizleyin. Çimlerin birikmesini ve malç serme işleminin uygun şekilde yapılmasını engellemesini önlemek için, her kullanımdan sonra kesme altlığının alt kısmının temizlendiğinden emin olun. Yaprakların biçilmesi: Yaprakların biçilmesi de çimleriniz için yararlı olabilir. Yaprakları biçerken, yaprakların kuru olmasına ve toprakta çok kalın bir tabaka halinde bulunmamasına dikkat edin. Çim biçme işlemine başlamadan önce, ağaçlardaki tüm yaprakların dökülmesini beklemeyin.

8-8 YÜKSEKLİK AYAR TALİMATLARI UYARI: Yabancı bir maddeye çarptığınızda, motoru durdurun. Bujideki teli çıkartın, çim biçme makinesinde herhangi bir hasar olup olmadığını dikkatli bir şekilde kontrol edin ve makineyi yeniden çalıştırmadan önce tespit edilen hasarları onarın. Çalışma sırasında makinenin çok titreşimli çalışması hasar olduğunun bir göstergesidir. Bu durumda, makine derhal kontrol edilmeli ve onarılmalıdır.

DİKKAT: Öncelikle motoru durdurmadan ve buji telinin bağlantısını kesmeden kesinlikle çim biçme makinesinde herhangi bir ayar yapmayın.

DİKKAT: Çim biçme yüksekliğini değiştirmeden önce, çim biçme makinesini durdurun ve buji kablosunun bağlantısını kesin. Çim biçme makinesinde 5 farklı yükseklik kademesine sahip olan bir merkezi yükseklik ayar kolu mevcuttur. 1. Çim biçme yüksekliğini değiştirmeden önce çim biçme makinesini durdurun ve buji kablosunun bağlantısını kesin. 2. Merkezi yükseklik ayar kolu 5 farklı yükseklik kademesinin ayarlanmasına izin verir. 3. Kesim yüksekliğini değiştirmek için, ayar kolunu tekere doğru sıkıştırın ve istediğiniz yüksekliği ayarlamak için yukarı veya aşağı doğru hareket ettirin (Şekil 24). Tüm tekerlekler aynı kesim yüksekliğinde olacaktır.

9. BAKIM TALİMATLARI BUJİ Mevcut bujiyi yalnızca orijinal yedek parçalarla değiştirin. En iyi sonucu elde etmek için, bujiyi her 100 saatlik kullanımda bir değiştirin. (bkz. MOTOR KULLANMA KILAVUZU)

FREN PEDLERİ Motor fren pedlerini servis temsilcisinde düzenli olarak kontrol ettirin ve/veya yenisiyle değiştirtin, yedek parça olarak sadece orijinal parçaları kullanın.

10. YAĞLAMA TALİMATLARI Torbayı boşaltın ve temizleyin, temiz olduğundan emin olun ve ağ kısmının havalandırılmasını sağlayın. (Şekil 23)

DİKKAT: SERVİS İŞLEMİNDEN ÖNCE BUJİYİ ÇIKARTIN. 1. TEKERLEKLER-Her mevsimde en az bir kere tekerleklerdeki bilyalı yatakları ince bir yağla yağlayın. 2. MOTOR-Motor kılavuzunda verilen yağlama talimatlarını takip edin. 3. DURDURMA KONTROLÜ-Her mevsimde en az bir kere durdurma kontrol kolunun bağlantı noktalarını ve kablosunu ince bir yağla yağlayın. Durdurma kontrolü mutlaka her iki yönde serbestçe hareket etmelidir.

Kırpılan çimlerin, yaprakların, pisliklerin ve diğer yabancı maddelerin birikmesinin önlenmesi için, çim biçme makinesinin altlığının alt tarafı her kullanımdan sonra temizlenmelidir. Yabancı maddelerin bu şekilde birikmesine izin verilirse, paslanma ve korozyon oluşabilir ve malç serme işlemi doğru şekilde uygulanamayabilir. Altlık, çim biçme makinesi eğilerek ve uygun bir aletle

DİKKAT: Motora doğrudan su tutmayın. Su, motora zarar verebilir veya yakıt sistemini kirletebilir. 1. Altlığı kuru bir bezle silin. 2. Buji üstte kalacak şekilde çim biçme makinesini eğdikten sonra altlığın altına su tutun. 103

Downloaded from www.Manualslib.com manuals search engine

11-1 MOTOR HAVA TEMİZLEYİCİ DİKKAT: Kir ve tozun hava filtresinin köpük elemanını tıkamasına izin vermeyin. Motor hava temizleyici bileşeni mutlaka her 25 saatlik normal çalıştırmadan sonra servise alınmalıdır (temizlenmelidir). Çim biçme makinesi kuru ve tozlu koşullarda kullanılıyorsa, köpük eleman düzenli olarak servise alınmalıdır. (bkz. MOTOR KULLANMA KILAVUZU)

HAVA FİLTRESİNİ TEMİZLEMEK için 1. PLM4120N için: Filtre kapağı üzerindeki tırnakları kaldırın. PLM4620N için: Vidayı sökün. 2. Kapağı çıkartın. 3. Filtre elemanını sabunlu suyla yıkayın. BENZİN KULLANMAYIN! 4. Filtre elemanını havayla kurutun. 5. Köpük filtreye birkaç damla SAE30 yağ uygulayın ve fazla yağın atılması için filtreyi hafifçe sıkın. 6. Filtreyi geri takın. 7. Filtre kapağını kapatın.

NOT: Yıpranmış, aşınmış, hasar görmüşse veya temizlenemiyorsa filtreyi değiştirin. (PLM4120N için Şekil 25)

11-2 KESME BIÇAĞI DİKKAT: Motorun istem dışı şekilde çalışmasını önlemek için, kesme bıçağı üzerinde herhangi bir çalışma yapmadan önce buji telinin bağlantısının kesildiğinden ve topraklandığından emin olun. Kesme bıçaklarını ağır hizmet tipi eldivenler veya kalın bir bezle tutarak, ellerinizi koruyun. Çim biçme makinesini, ayrı verilen kılavuzda açıklandığı şekilde yatırın. Bıçağı ve bıçak adaptörünü motorun krank miline sabitleyen altı köşeli cıvatayı ve pulu sökün. Bıçağı ve adaptörü krank milinden çıkartın.

UYARI: Bıçak adaptöründe çatlak olup olmadığını düzenli olarak, özellikle de yabancı bir nesneye çarptıktan sonra kontrol edin. Gerekirse, değiştirin. En iyi sonucun elde edilmesi için bıçak daima keskin olmalıdır. Bıçak, çıkartılabilir ve orijinal eğime mümkün olduğunca sadık kalınarak kesici kenarı taşlanarak veya bilenerek keskinleştirilebilir. Bıçak dengesinin bozulmaması için, her bir kesici kenarın eşit miktarda taşlanması veya bilenmesi oldukça önemlidir. Bıçağın dengesiz olması, aşırı titreşime ve neticesinde motorun ve çim biçme makinesinin bozulmasına veya hasar görmesine neden olabilir. Bileme işleminden sonra bıçağın dikkatli şekilde dengelendiğinden emin olun. Yuvarlak bir tornavidaya takılarak bıçağın dengede olup olmadığı kontrol edilebilir. Uygun şekilde dengelenene kadar ağır taraftaki metali bileyin. (Şekil 26) 104 Downloaded from www.Manualslib.com manuals search engine

Bıçağı ve bıçak adaptörünü makineye geri takmadan önce, motorun krank milini ve bıçak adaptörünün iç yüzeyini ince bir yağla yağlayın. Bıçak adaptörünü krank miline takın. Bkz. Şekil 26. Bıçağı, parça numarası adaptörden uzağa bakacak şekilde yerleştirin. Pulu, bıçakla hizalayın ve altı köşeli cıvatayı takın. Altı köşeli cıvatayı aşağıda verilen tork değerine kadar sıkın.

11-3 BIÇAK MONTAJ TORKU Merkez Cıvatası mutlaka 35 - 45 Nm tork değerine kadar sıkılmalıdır. Makinenizin güvenli çalışmasını sağlamak için. TÜM somunların ve cıvataların doğru sıkılıkta olup olmadığının düzenli olarak kontrol edilmesi gerekir. Makine uzun bir süre, özellikle de kumlu toprak koşullarında kullanılması halinde, bıçak aşınır ve orijinal şeklini bir miktar kaybeder. Bu durumda, kesim performansı düşeceğinden, bıçağın değiştirilmesi gerekir. Bıçağı yalnızca fabrika tarafından onaylanmış bir bıçakla değiştirin. Bıçağın dengesiz olmasından kaynaklanabilecek hasarlardan dolayı üretici sorumlu tutulamayacaktır. Bıçağı değiştirirken, bıçak üzerinde belirtilen orijinal bıçak tipi (PLM4120N için MAKITA 263001433 ve PLM4620N için MAKITA 263001451) kullanılmalıdır (bıçak siparişi için, dağıtıcınıza danışın veya şirketimizi arayın).

UYARI: Hareketli bıçaklara dokunmayın.

11-4 MOTOR Motorun bakım talimatları için ayrı verilen motor kılavuzuna bakın. Motor yağını makinenizle birlikte verilen motor kılavuzunda belirtildiği şekilde doldurun ve yenileyin. Talimatları dikkatli bir şekilde okuyun ve uygulayın. Hava temizleyiciyi ayrı verilen motor kılavuzuna uygun olarak normal koşullarda servise alın. Çok tozlu koşullarda hava temizleyiciyi her birkaç saatte bir temizleyin. Motor performansının düşük olması ve motorun tıkanması genellikle hava temizleyicinin servise alınması gerektiğini gösterir. Hava temizleyiciyi servise almak için, makinenizle birlikte verilen ayrı motor kılavuzuna bakın. Her mevsimde buji temizlenmeli ve boşluk sıfırlanmalıdır. Her çim biçme sezonundan önce bujinin değiştirilmesi önerilir. Doğru buji tipi ve boşluk değerleri için motor kılavuzuna bakın. Motoru bir bez parçası veya fırçayla düzenli olarak temizleyin. Motor performansı ve ömrü için oldukça önemli olan, uygun hava devridaimini sağlamak için soğutma sistemini (üfleyici muhafaza alanın) daima temiz tutun. Susturucu alanındaki tüm çimin, kirlerin ve tutuşabilir pisliklerin temizlendiğinden emin olun.

12. DEPOLAMA TALİMATLARI (SEZON DIŞI) Çim biçme makinesinin depoya kaldırılması için aşağıdaki hazırlık adımlarının takip edilmesi gerekir. 1. Sezonun son çim biçme işlemini tamamladıktan sonra depoyu boşaltın. a) Benzin deposunu bir emme pompası yardımıyla boşaltın.

DİKKAT: Benzin boşaltma işlemini kapalı odalarda, açık aleve yakın yerlerde vs. gerçekleştirmeyin. Çalışma sırasında sigara içilmesine izin vermeyin! Benzin buharları patlamaya veya yangına neden olabilir. b) Motoru çalıştırın ve kalan tüm benzin tükenene ve motor kendiliğinden durana kadar çalışmasına izin verin. c) Bujiyi çıkartın. Bir yağdanlık kullanarak yanma hücresine yaklaşık 20 ml yağ doldurun. Yağı yanma hücresinin tamamına eşit şekilde dağıtmak için marşı çalıştırın. Bujiyi değiştirin. 2. Yukarıda “YAĞLAMA TALİMATLARI” bölümünde açıklandığı gibi çim biçme makinesini dikkatli bir şekilde temizleyin ve yağlayın. 3. Korozyonu önlemek için kesiciyi hafifçe yağlayın. 4. Çim biçme makinesini kuru, temiz ve donmayacak ve makineyi kullanmaya yetkili olmayan kişilerin erişemeyeceği bir yerde saklayın.

DİKKAT: Çim biçme makinesi depoya kaldırılmadan önce motor mutlaka tamamen soğumalıdır.

NOT: Herhangi bir motorlu makine havalandırılmayan bir alanda veya malzeme deposunda muhafaza edilecekse; - Makinenin paslanmaya karşı korunması gerekir. Makineyi, özellikle de kablolarını ve hareketli tüm parçalarını ince bir yağ veya silikonla yağlayın. - Kabloların bükülmemesi veya dolaşmamasına dikkat edin. - Çalıştırma ipinin koldaki ip kılavuzundan çıkması halinde, buji telinin bağlantısını kesin ve topraklayın, bıçak kontrol koluna bastırın ve çalıştırma ipini motordan yavaşça çekin. Çalıştırma ipini koldaki ip kılavuz cıvatasına geri takın.

Taşıma Motoru durdurun ve motorun soğumasını bekleyin. Ardından buji kablosunu sökün ve yakıt tankını motorun kılavuzunda yer alan talimatlara göre boşaltın. Çim biçme makinesini engeller üzerinden geçirirken kesicinin eğilmeyeceğinden veya hasar görmeyeceğinden emin olun.

105 Downloaded from www.Manualslib.com manuals search engine

13. SORUN GİDERME PROBLEM Motor çalışmıyor.

Motor zor çalışıyor veya güç kaybediyor.

Motor düzensiz şekilde çalışıyor.

Motor rölantide yanlış çalışıyor.

Motor yüksek devirde doğru çalışmıyor.

DÜZELTİCİ İŞLEM Mevcut koşullar için jikle kolu doğru konumda değildir.

Jikle kolunu doğru konuma getirin.

Yakıt deposu boştur.

Yakıt deposunu doldurun: bkz. MOTOR KULLANMA KILAVUZU.

Hava temizleyici elemanı kirlidir.

Hava temizleyici elemanını temizleyin: bkz. MOTOR KULLANMA KILAVUZU.

Bujiyi 25 - 30 Nm değerine kadar sıkın.

Buji teli gevşektir veya bujiden çıkmıştır.

Buji telini bujiye geri takın.

Buji boşluğu yanlıştır.

Boşluğu elektrotlar arasında 0,7 ila 0,8 mm boşluk olacak şekilde ayarlayın.

Yeni bir buji takın ve buji boşluğunu doğru şekilde ayarlayın: bkz. MOTOR KULLANMA KILAVUZU.

Karbüratör yakıtla dolmuştur.

Hava temizleyici elemanını sökün, çalıştırma ipini karbüratör kendini temizleyinceye kadar art arda çekin ve ardından hava temizleyici elemanını geri takın.

Ateşleme modülü arızalıdır.

Makita yetkili servis merkezine danışın.

Yakıt deposunda kir, su veya uygun olmayan benzin vardır.

Depoyu boşaltın ve temizleyin. Depoyu temiz ve yeni yakıtla doldurun.

Yakıt deposu kapağındaki havalandırma deliği tıkalıdır.

Yakıt deposu kapağını temizleyin veya değiştirin.

Hava temizleyici elemanı kirlidir.

Hava temizleyici elemanını temizleyin.

Yeni bir buji takın ve buji boşluğunu doğru şekilde ayarlayın: bkz. MOTOR KULLANMA KILAVUZU.

Buji boşluğu yanlıştır.

Boşluğu elektrotlar arasında 0,7 ila 0,8 mm boşluk olacak şekilde ayarlayın.

Hava temizleyici elemanı kirlidir.

Hava temizleyici elemanını temizleyin: bkz. MOTOR KULLANMA KILAVUZU.

Hava temizleyici elemanı kirlidir.

Hava temizleyici elemanını temizleyin: bkz. MOTOR KULLANMA KILAVUZU.

Motor kapağındaki hava delikleri tıkalıdır.

Deliklerdeki pislikleri temizleyin.

Soğutma kanatları ve motor fanının altındaki hava geçişleri tıkalıdır.

Soğutma kanatlarındaki ve hava geçişlerindeki pisliği temizleyin.

Buji elektrotları arasındaki boşluk çok azdır.

Boşluğu elektrotlar arasında 0,7 ila 0,8 mm boşluk olacak şekilde ayarlayın.

Soğutma havası debisi yetersizdir.

Motor kapağındaki, fan muhafazasındaki ve hava geçişlerindeki deliklerdeki pislikleri temizleyin.

PLM4120N için, motora RC12YC veya QC12YC buji ve soğutma kanatları takın. PLM4620N modelinde, motora RJ19LMC buji ve soğutma kanatları takın.

Motor aşırı ısınıyor.

Çim biçme makinesi aşırı Kesme tertibatı gevşektir. derecede titreşimli Kesme tertibatı dengesizdir. çalışıyor.

14. ÇEVRE Uzun süre kullanıldıktan sonra makinenin değiştirilmesi gerekirse, makineyi normal ev çöpüyle birlikte atmayın, çevreye zarar vermeyecek bir şekilde bertaraf edin.

106 Downloaded from www.Manualslib.com manuals search engine

Bıçağı sıkın. Bıçağı dengeleyin.

Yalnızca Avrupa ülkeleri için AT Uygunluk Beyanı Biz Makita Corporation beyan ederiz ki aşağıdaki makine(ler): Makinenin Adı: Benzinli çim biçme makinesi Model Numarası / Tipi: PLM4120N, PLM4620N Teknik Özellikler: Bkz. “4. TEKNİK BİLGİLER” Şu Avrupa Yönergelerine uygundur: 2004/108/EC, 2006/42/EC, 2000/14/EC ve 2005/88/ EC Aşağıdaki standartlara veya standartlaştırılmış belgelere uygun olarak imal edilmişlerdir: EN ISO 5395-1, EN ISO 5395-2, EN ISO14982 2006/42/EC uyumluluğuna ilişkin teknik dosyaya şuradan ulaşılabilir: Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika 2000/14/EC sayılı Direktif tarafından istenen uygunluk değerlendirme prosedürü, Ek VI’ya uygundur. Onaylayan Kurum: TÜV SÜD Industrie Service GmbH Westendstrasse 199, D-80686 Münih, Almanya Tanım numarası: 0036 PLM4120N Ölçülen Ses Gücü Düzeyi: 93,4 dB Garanti Edilen Ses Gücü Düzeyi: 96 dB PLM4620N Ölçülen Ses Gücü Düzeyi: 93,6 dB Garanti Edilen Ses Gücü Düzeyi: 96 dB 22.8.2014

Yasushi Fukaya Müdür Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika
