KULLANIM KILAVUZU H87M ASROCK

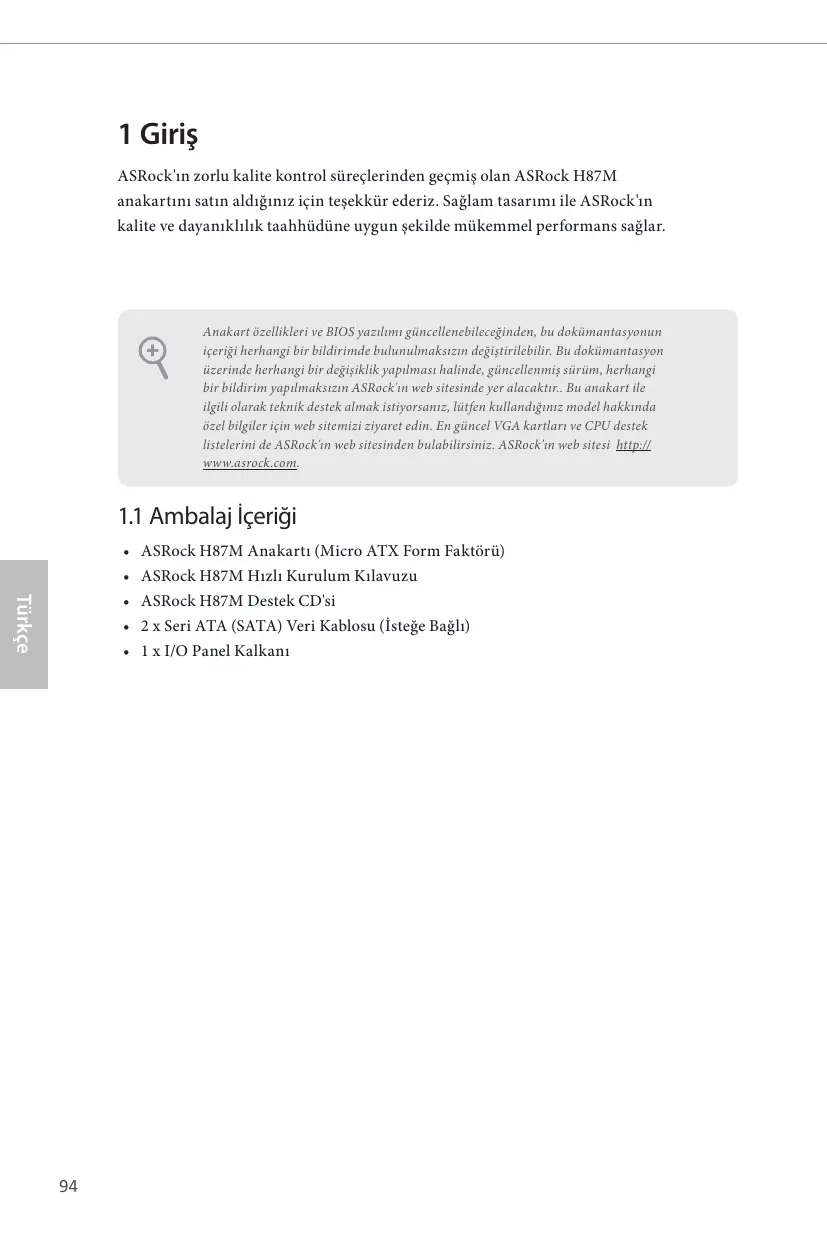

1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H87M anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar. Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http:// www.asrock.com.

ASRock H87M Anakartı (Micro ATX Form Faktörü) ASRock H87M Hızlı Kurulum Kılavuzu ASRock H87M Destek CD'si 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı) 1 x I/O Panel Kalkanı H87M Platform

• Micro ATX Form Faktörü
• Tam Katı Bağlayıcı tasarımı CPU

• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir
• 4 Güç Safhası Tasarımı
• Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

• Intel® Küçük İşletme Avantaj 2.0 özelliğini destekler Bellek

• Çift Kanallı DDR3 Bellek Teknolojisi
• 2 x DDR3 DIMM yuvaları
• DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği destekler
• Maksimum sistem belleği kapasitesi: 16GB (bkz. DİKKAT ikazı)
• Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler Genişletme Yuvası

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.
• Pixel Shader 5.0, DirectX 11.1
• Maksimum paylaşılan bellek 1792MB
• Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI
• Üçlü Monitör Desteği
• 1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini destekler Türkçe

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler
• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)
• DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler
• DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Bluray (BD) kayıttan yürütme özelliklerini destekler
• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)
• Üstün Blu-ray ses desteği LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® AR8171
• Qualcomm® Atheros® Güvenli İnternet Açışı Teknolojisini destekler
• LAN Açılışını Destekler
• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
• PXE özelliğini destekler Arka Panel I/O

Türkçe Ses 1 x PS/2 Klavye Bağlantı Noktası 1 x D-Sub Bağlantı Noktası 1 x DV-D Bağlantı Noktası 1 x HDMI Bağlantı Noktası 1 x Optik SPDIF Çıkışı Bağlantı Noktası 4 x USB 2.0 Bağlantı noktası 4 x USB 3.0 Bağlantı noktası LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini destekler Bağlayıcı

• Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8, Intel® Extreme Tuning Utility (IXTU) Donanım Monitörü

• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa/Güç Fanı Devirölçer
• CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanmasını Sağlar)
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• KASA AÇIK algılaması Türkçe 1 x IR bağlantısı 1 x Yazdırma Bağlantı noktası bağlantısı 1 x COM Bağlantı noktası bağlantısı 1 x Kasa Yetkisiz Erişim bağlantısı 1 x TPM bağlantısı 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin) 2 x Kasa Fanı bağlayıcıları (1 x 4-pin, 1 x 3-pin) 1 x Güç Fanı bağlayıcısı (3-pin) 1 x 24 pin ATX güç bağlayıcısı 1 x 8 pin 12V güç bağlayıcısı 1 x Ön panel ses bağlayıcısı 1 x SPDIF Çıkış bağlayıcısı 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)
• 1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS ACPI 1.1 Uyumluluğu Uyandırma Olayları SMBIOS 2.3.1 Desteği CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

• Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu Belgeler

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Türkçe Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız. Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. Varsayılan CMOS'u Temizle Türkçe CMOS'u Temizle Bağlantı Teli *(CLRCMOS1) (bkz. sf.1, No. 14) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 15) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. Türkçe PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Gücü LED): Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Aktivitesi LED): Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

SATA_5 SATA_4 SATA_0 SATA_3 Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB6_7) (bkz. sf.1, No. 17) (9-pin USB8_9) (bkz. sf.1, No. 18) Bu anakart üzerinde, I/O paneli üzerindeki dört USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_2_3) (bkz. sf.1, No. 12) Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 25) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Türkçe SATA_2 Seri ATA3 Bağlayıcıları (SATA_0: bkz. sf.1, No. 9) (SATA_1: bkz. sf.1, No. 10) (SATA_2: bkz. sf.2, No. 13) (SATA_3: bkz. sf.1, No. 11) (SATA_4: bkz. sf.1, No. 8) (SATA_5: bkz. sf.1, No. 7) SATA_1 H87M

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. Bir AC’97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek

ön panel ses bağlantısına takın: A. Mic_IN (MIC)'i MIC2_L'ye bağlayın. B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın. C. Topraklamayı (GND) Topraklamaya (GND) bağlayın. D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın. Türkçe Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 16) Lütfen kasa hoparlörünü bu bağlantıya takın. SPDIF Çıkış Bağlayıcısı (2-pin SPDIF_OUT1) (bkz sf.1, No. 26) Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_ OUT bağlayıcı takın. Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 19) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın. (3-pin CHA_FAN2) (bkz sf.1, No. 27) (3-pin PWR_FAN1) (bkz sf.1, No. 4)

H87M CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 2) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. (3-pin CPU_FAN2) (bkz sf.1, No. 3) ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin5'e bağlayın. Kızılötesi Modül Bağlantısı (5-pin IR1) (bkz. sf.1, No. 23) Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.2, No. 22) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler. Türkçe ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 6)

Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır. TPM Bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 20) Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır. Yazdırma Bağlantı Noktası Bağlantısı (25-pin LPT1) (bkz. sf.2, No. 21) Bu, yazıcı aygıtların uyumlu bir şekilde takılmasını sağlayan bir yazdırma bağlantı noktası arabirimidir. Türkçe Kasa Yetkisiz Erişim Bağlantısı (2-pin CI1) (bkz. sf.1, No. 24)
