MANUALE UTENTE H87M ASROCK
Grazie per aver acquistato la scheda madre H87M ASRock, una scheda madre affidavitabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La scheda madre offre eccentlli prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.
Dato che le specifiche della schedadamre e del software BIOS sono essere aggiornate, il contentuto di questa documentazione sare soggetti a variazionienza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sera disponibile sul site Web di ASRock sulla ulteriore preavviso. Per il supporto tecnico correlato a但这a schedadamre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. è possible trovare l'elenco di schedve VGA più recenti e di supporto di CPU ancche sul site Web di ASRock. Sito Web di ASRock http://www.asrock.com.
1.1 Contenuto della confezione
- Scheda madre H87M ASRock (fattore di forma micro ATX)
- Guida rapida di installmente H87M ASRock
CD di supporto H87M ASRock
- 2 x cavi dati Serial ATA (SATA) (opzionali)
- 1 x mascherina metallica posteriori I/O
1.2 Specifiche
| Piattaforma | ·Fattore di forma Micro ATX
·Design di condensatore solido |
| CPU | ·Supporta Intel® Core™ i7 / i5 / i3 di 4a generatione / Xeon® / Pentium® / Celeron® in LGA1150 Package
·4 Power Phase Design
·Supporta la TECHNOLOGY Intel® Turbo Boost 2.0 |
| Chipset | ·Intel® H87
·Supporta Intel® Small Business Advantage 2.0 |
| Memoria | ·Tecnologia con memoria DDR3 a doppio canale
·2 x slot DIMM DDR3
·Supporta la memoria DDR3 1600/1333/1066 non ECC, alla
buffer
·Capacità max. della memoria di sistema: 16GB
(si veda la sezione ATTENZIONE)
·Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| Slot di espansione | ·1 x PCI Express 3.0 x16 slot (PCIE1: modalità x16)
·1 x PCI Express 2.0 x16 slot (PCIE2: modalità x4)
·2 x slot PCI
·Supporta AMD Quad CrossFireX™ e CrossFireX™ |
| Grafica | ·La videografica integrata della schedava video HD Intel®
e le uscite VGA possono essere supportate soltanto con
processor con GPU integrata.
·Supporta la videografica integrata della schedava video HD
Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e
MPEG-2 Full HW Encode1, Intel® InTru™ 3D, technologia
Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics
4600
·Pixel Shader 5.0, DirectX 11.1
·Memoria condivisa max. 1792 MB
·Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI
·Supporta il triplo monitor
·Supporta la Tecnologia HDMI con una risoluzione max. fino
a 1920 x 1200 a 60 Hz |
| • Supporta DVI-D con una risoluzione max. sono a 1920 x 1200 a 60 Hz
• Supporta D-Sub con una risoluzione max. sono a 1920 x 1200 a 60 Hz
• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)
• Supporta la funzione HDCP con porte DVI-D e HDMI
• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI |
| Audio | • Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)
• Supporto audio Blu-ray Premium |
| LAN | • PCIE x 1 LAN Gigabit 10/100/1000 Mb/s
• Qualcomm®Atheros®AR8171
• Supporta la technologia Qualcomm®Atheros®Security Wake On Internet
• Supporta Wake-On-LAN
• Supporta Energy Efficient Ethernet 802.3az
• Supporta PXE |
| I/O pannello posteriore | • 1 x porta tastiera PS/2
• 1 x porta D-Sub
• 1 x porta DVI-D
• 1 x porta HDMI
• 1 x porta uscita SPDIF ottico
• 4 x porte USB 2.0
• 4 x porte USB 3.0
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• Jack audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono |
| Archivazione | • 6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia Intel Rapid Storage 12 e Tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug” |

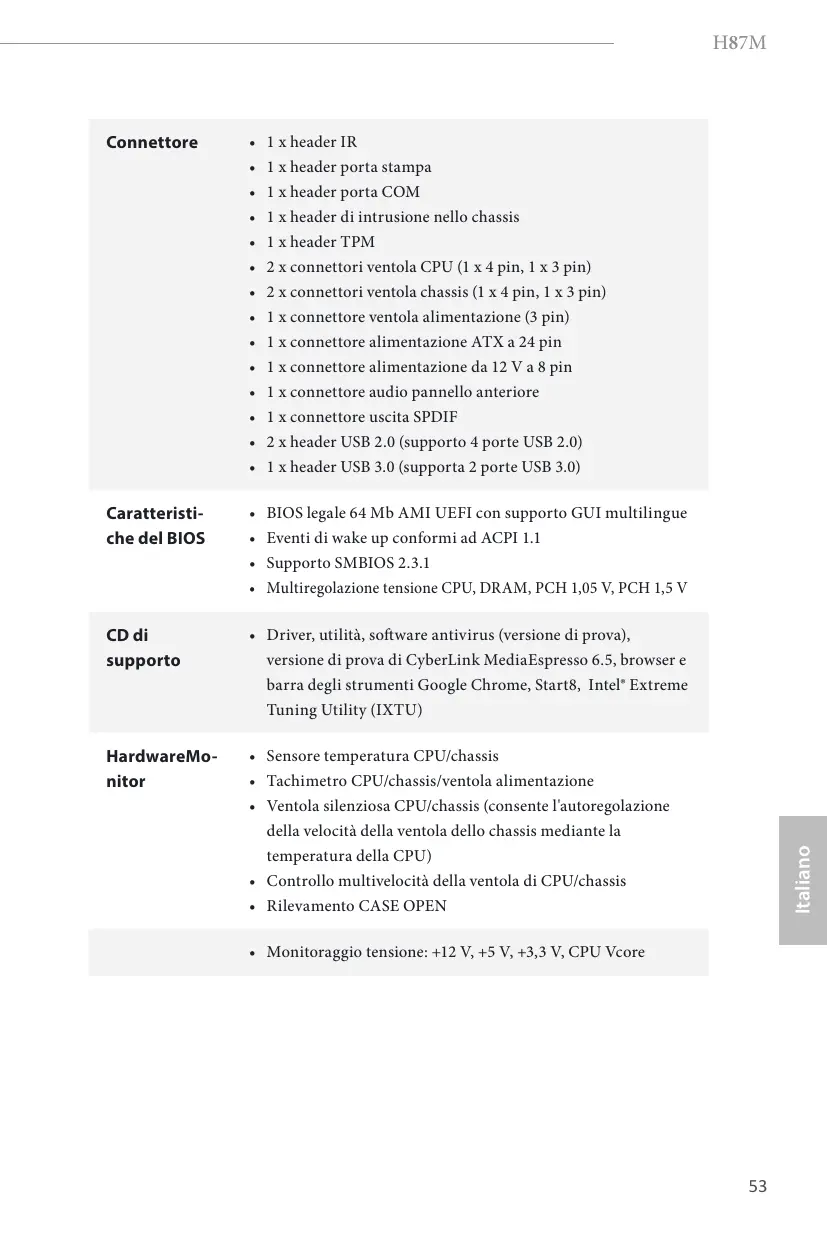

| Connettore | 1 x header IR
1 x header porta stampa
1 x header porta COM
1 x header di intrusione dello chassis
1 x header TPM
2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)
1 x connettore ventola alimentazione (3 pin)
1 x connettore alimentazione ATX a 24 pin
1 x connettore alimentazione da 12 V a 8 pin
1 x connettore audio pannello anteriore
1 x connettore uscita SPDIF
2 x header USB 2.0 (supporto 4 porte USB 2.0)
1 x header USB 3.0 (supporta 2 porte USB 3.0) |
| Caratteristi-
che del BIOS | BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue
Eventi di wake up conformi ad ACPI 1.1
Supporto SMBIOS 2.3.1
Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V |
| CD di
supporto | Driver, utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, Intel® Extreme Tuning Utility (IXTU) |
| HardwareMo-
nitor | Sensore temperatura CPU/chassis
Tachimetro CPU/chassis/ventola alimentazione
Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperature della CPU)
Controllo multivelocità della ventola di CPU/chassis
Rilevamento CASE OPEN |
| Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore |
so
- Microsoft® Windows® 8/8 a 64-bit/7 conforme a 7 a 64-bit
Certificazioni
FCC,CE,WHQL
- ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)
- Per informazioni dettaglia sul prodotto, visitare il nostro site Web: http://www.asrock.com
Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di Tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking cui可能导致are inegnerà il systemà o perfino provocare danni ai componenti e ai dispositivi delsystemà.Occorre esguirlo a proprio rischio e spese.Non ci riterremo responsabili per possibili danni provocati da overclocking.
A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso delsystema ai sistemi operativi di Windows* a 32 bit. I sistemi operativi Windows* a 64 bit non possiedono tali limitazioni. É possible utilizzare la RAM XFast di ASRock per utilizzato la memoria che Windows* non pou utilizzato.
1.3 Impostazione jumper
L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪在一 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.
Jumper per azzerare la CMOS
(CLRCMOS1)
(vedere pag. 1, n. 14)
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione alla rete. Dopo aver atteso 15 secondi, utilizzato un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di esguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.
Se si azzerza la CMOS, cui èsere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione dello chassis.
Gli header e i connettori sulla schedà NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il positizionamento di cappucci del jumper su header e connettori provocera danni permanenti alla schedà madre.
Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 15)
Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato delsystemasullochassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruptatore alimentazione):
collegare all'interruttor dell'alimentazione sul pannello anteriore dello chassis. É possible configurare il modo in cui specnere il sistema utilizzando l'interruttore dell'alimentazione.
RESET (interruptto di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando ilsysteme è in funzione. Il LED continua a lampeggiare quando ilsystema si trova nella stato di sospensione S1/S3. Il LED è spento quando ilsystema si trova nella stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può essere transità a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis si loève header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.
Connettori Serial ATA3
(SATA_0:
vedere pag.1, n. 9)
(SATA_1:
vedere pag. 1, n. 10)
(SATA_2:
vedere pag. 1, n. 13)
(SATA_3:
vedere pag.1, n. 11)
(SATA_4:
vedere pag. 1, n. 8)
(SATA_5:
vedere pag. 1, n. 7)
Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità ditrasferimento dati fino a 6,0 Gb/s.
Header USB 2.0
(USB6_7 a 9 pin)
(vedere pag. 1, n. 17)
(USB8_9 a 9 pin)
(vedere pag. 1, n. 18)
Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa schedà madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 12)
Oltre alle quattro porte USB 3.0 sul pannello I/O, su但这a schedamadre vi è un header. Ciacun header USB 3.0 puo supportare due porte.
Header audio pannello anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 25)
Questo header serve a collegare i dispositivi audio al pannello audio anteriore.
- L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare ilsystema.
- Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguatinge le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controlo Realtek e regolare il "Volume di registrazione".
Header altoparlante chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 16)
Collegare l'altoparlante dello chassis a questo header.
Connettore uscita SPDIF (SPDIF_OUT1 a 2 pin) (vedere pag. 1, n. 26)
Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a quello header con un cavo.
Connettori ventola dello chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 19)
Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 27)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 4)
Connettori della ventola della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 3)
Questa schedamadre edotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzato un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.
Header modulo infrarossi
IR1a5pin
(vedere pag. 1, n. 23)
Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.
Header porta serial
(COM1 a 9 pin)
(vedere pag. 1, n. 22)
Questo header COM1
supporta un modulo di porta seriale.
Header di intrusione
nello chassis
(CI1 a 2 pin)
(vedere pag.1,n.24)
Questa scheda madre
supporta la funzionalità
di rilevamento CASE
OPEN che rileva se il
coperchio dello chassis
è stato rimioso. Questa
funzione richiede uno
chassis con caratteristiche
di rilevamento di
intrusione dello chassis.
Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 20)
Questo connettore
supporta il sistema
Trusted Platform
Module (TPM), che
può archiviare in modo
sicuro chiavi, certificati digitali, password e
dati. Un sistema TPM
permetteanche di potenziare la sicurezza della rete, di protegere identità digitali e di garantire l'integrità della piattaforma.
Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 21)
Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
