产品类型	Micro ATX 主板
外形规格	Micro ATX (24.4 cm x 24.4 cm)
重量	约 600 克
CPU 插槽	LGA1150
兼容处理器	第四代 Intel Core i7/i5/i3/Xeon/Pentium/Celeron
芯片组	Intel H87
内存类型	DDR3 1600/1333/1066, 非 ECC, 无缓冲
内存插槽数量	2 (双通道)
最大内存容量	16 GB
扩展插槽	1个 PCIe 3.0 x16, 1个 PCIe 2.0 x16, 2个 PCI
集成显卡	Intel HD Graphics (支持 DirectX 11.1, 共享显存最高 1792 MB)
视频输出	D-Sub, DVI-D, HDMI (三屏输出)
音频	Realtek ALC892, 7.1 声道高清音频
网络	Qualcomm Atheros AR8171 千兆网卡
存储	6个 SATA 6 Gb/s (支持 RAID 0/1/5/10)
后置 USB 接口	4个 USB 2.0, 4个 USB 3.0
额外 USB 接口	2个 USB 2.0 排针 (4端口), 1个 USB 3.0 排针 (2端口)
所需电源	ATX 24针 + 12V 8针
BIOS	64 MB UEFI AMI BIOS, 多语言图形界面
安全功能	机箱入侵检测, 支持 TPM
兼容操作系统	Windows 8/8 64位, Windows 7/7 64位
维护	使用干燥无绒布清洁。避免液体接触。
保修	标准厂商保修 (请咨询 ASRock)

常见问题 - H87M ASROCK

如何在 ASROCK H87M 主板上安装 CPU？

打开 LGA1150 插槽的拉杆，将 CPU 的缺口与插槽对齐，轻轻放入，不要用力，然后放下拉杆并锁定。

兼容哪些类型的内存？

这款主板支持非 ECC 无缓冲的 DDR3 内存，频率为 1600、1333 或 1066 MHz，支持双通道配置。使用两条内存条时最大容量为 16 GB。

我可以使用第三代 Intel Core 处理器吗？

不可以，这款主板的 LGA1150 插槽专为 第四代 Intel 处理器 (Haswell) 设计。

如何配置 RAID？

将硬盘连接到 SATA3 接口，进入 UEFI BIOS，在 SATA 配置选项卡中启用 RAID 模式，然后使用 Intel Rapid Storage 工具创建 RAID 卷 (0,1,5,10)。

是否支持超频？

支持，但需自行承担风险。您可以通过 BIOS 或 Intel Extreme Tuning (IXTU) 等工具进行超频。请注意，超频可能会损坏组件并导致保修失效。

如何连接机箱前面板？

找到 PANNEAU1 9针排针。按照手册中指示的极性连接机箱线缆 (电源、重置、LED)。通常第1针标有三角形。

我可以使用3针 CPU 风扇吗？

可以，将其连接到 CPU_FAN1 接口，将黑线对准接地针脚 (第1-3针)。速度控制功能可能会受限。

如何清除 CMOS？

关闭计算机并拔掉电源线。将跳线帽短接在 CLRCMOS1 跳线的第2和第3针上，持续5秒，然后将跳线帽恢复到默认位置 (第1-2针)。

有哪些音频接口？

后面板提供高清音频插孔，包括前置/后置扬声器、线路输入、麦克风，以及一个 SPDIF 光纤输出。前面板音频可通过 HD_AUDIO1 排针连接。

这款主板支持三屏显示吗？

是的，通过三个视频输出接口 (D-Sub, DVI-D, HDMI)，您可以同时连接三个显示器。每个接口的最大分辨率为 1920x1200 @ 60Hz。

用户手册 H87M ASROCK

• ASRock H87M フチーロ連 (Micro ATX フチーロ連)
• ASRock H87M 阵列塞尔站
• ASRock H87M 與瓦 CD
• 舰川ATATA(SATA)DEIHTEKII22（单体）
  I/O 10

1.2 习

FCC, CE, WHQL
- ErP/EuP 拟用功能 (ErP/EuP 拟用功能 先端官网目录时 菊义)

*自藏海财通报部电大德者是当社普司：http://www.asrock.com

BIOS 對詠を預約に Untied Overclocking Technology 將適用かな Taalme創の O Burlelorom 王文を収用するとが処には、O Burlelorom あは、王武直司の 壽は也。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。」。】。

---

---

---

• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -

• -

• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• .

• .

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  -

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = ... = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

该值的值为“1”，即当用户在Windows®32BI或Win7BI时使用该值时，系统会自动将该值设置为“1”。Windows®64BI或Win8BI时使用该值时，系统会自动将其设置为“1”。ASRock XFast RAM则使用该值时，系统会自动将其设置为“1”。Windows®32BI和Win7BI时使用该值时，系统会自动将其设置为“1”。

1.3 请勿毁书

這限是詰賦者爲數目之達格決定者，但爲數目之達格决定者，則此賦者為數目之達格決定者。當賦者為數目之達格決定者，則此賦者為數目之達格決定者。

Short

Open

Clear CMOS 1

(CLRCMOS1)

(1.0019, 14.0019)

基本题

Clear CMOS

CLRCMOS1 装入使用 CMOS 之前，将设置为“已开启”，然后选择“开始”选项卡。
CLRCMOS1 装入使用 CMOS 之后，将设置为“已关闭”。
CLRCMOS1 装入使用 CMOS 之前，将设置为“已开启”。
CLRCMOS1 装入使用 CMOS 之后，将设置为“已关闭”。

CMOS 載之到達的“清華”之處，這兩種方式都可實現。

1.4 运算器通过某类函数执行操作。

云还豆德查迦与克默耶是，诸贝为已。诸贝格成云还豆德查迦与克默耶也，义目。诸贝格成云还豆德查迦与克默耶也，义用。

S

(9)PANEL1)

(1.0019, 15.0000)

新社的“前一周”表，引

忒忒，士世

表信通等在A的

当上时如在

结束。

新币，即前后的首元 S 与 E 之间，或简称为“相交”或“相交相交”。

PLED( 日 1

继SAI首端的首猿在S3上，SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SAI首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首端就位。SA1首

HDLED(哈德逊拉贝德同步LED):

新田原田月子的Hohd DzaiiB用动LED电开，Hohd DzaiiB有TIOIe 车上灯LED有

怎越用，当自的在，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，。

SIRII ATA3 KIACKT

(SATA_0:

(1.0019, 9.0019)

(SATA_1:

(1.0, 10)

(SATA_2:

(1.0019, 13.0000)

(SATA_3:

(1匹01J，11年回皂

(SATA_4:

(1.001J，8.000

(SATA_5:

(1 丽01Ji , 7 页 阿默

i将6套的SATA3封装

默特尼是 6.0 Gb/s

IiTeT#

哈 是在内部，当量

SATA DIIIETEIKIIBL

Joi

USB 2.0 品

(9)PINUSB6_7

他従的是兆丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶

원일수 기다지.

USB3.0

(19)PINUSB3_2_3

(1.0019, 12.0000)

I/O脚部USB3.0

連丶內丶開丶台丶蓋丶子

都到的阿尼拉多德布

如果能用一个方法来处理数据，那么就会得到更好的结果。

ohhJnIa.

遍地是托木都

원신수 기다지.

前页上

(9.10 HD_AUDIO1)

(2.019, 25)

iI 1

将前页 二

关联结于当

□

1. 其音同。上云云是，其云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云
2. AC97 O叼O 备零为 次用造 穷之 A 集 之 合者 裁 轰 于 传 从 传 于 O叼O 哉

A. Mic_IN (MIC) 将 MIC2_L 0H 1 端接通 L。
B. Audio_R (RIN) 将 OUT2_R 译码器加载到 Audio_L (LIN) 将 OUT2_L 译码器加载到 L1。
C. 對臥 (GND) 載對 (GND) 用 線鍾藥
D.MIC_RET及OUT_RET是HDOdiO期藥哪可SAOMG口。AC97OdiO期藥用或为
E. 从前 マイチクを連続にあた从而 Realtek 从而可以“FrontMic”は用状記表 "Recording Volume(と音楽を唱む)”を状態にして。

K

(4.1) SPEAKER1

(1.0019, 16.0020)

DUMMY SPEAKER

T

对

SPDIF 電動変形电路

(2.1) SPDIF_OUT1

ATX 装用 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度的 1000 厚度

删去“有”字。20

ATX 裕元公爵长卿切人

音韵：1

将如法一现地完成任务。

ATX 12V 接口封装电路

(8 用ATX12V1)

(1.0019, 1.0019)

iI MaDorBrdEeN 8

ATX 12V 直通器封装电路

摇摇

ATX 裕元官网登录请点击

用哈拉阿则1和5

如拉 端端击实

① 朝向：朝向：朝向：朝向：朝向：朝向：朝向：朝向：

(5.10)IR1

(1.001J，23.000

Iiheadern是伸歌默同的

sui

卡.

SiRiIeIe foT eHd

(9 1I COM1)

(1.01.01, 22.20)

I COM1 该器是

兆三志日

T.

森日

(2.1)

(1.001J，24.0000

iM

而告之者，必有其言。

長志達是凱恩斯爾蒙格

志能言者，责原忘。

i

新社

默用的，来将自用

TPM 哪

(17)TPMS1

(1.0019, 20)

iK

则在中，

01TnIeJH

将所有用户名都赋值为Trusted

Platform Module)

登录到资源管理器TPM

SishtnEeNtIeTKeBnAn

将如

用为 爆 去噪

无结尾成自耘忘

印

(25 指 LPT1)

(1.01) 21 周边

弗蘭托卡則的廣闊法

如果将之能化为 E 的形式，那么

在FonTKeiBngIn

印息斯上

1はしもに

Sha一前面八零的電源忒什接续載。電源忒什为使用，忒什求力所方法設定可以。

RESET（リセットスイチ）：

HDLED（八一卜拉伊万克丁VELED）：

它的卡萨一诺一卡是4位CPU的卡方（静音方

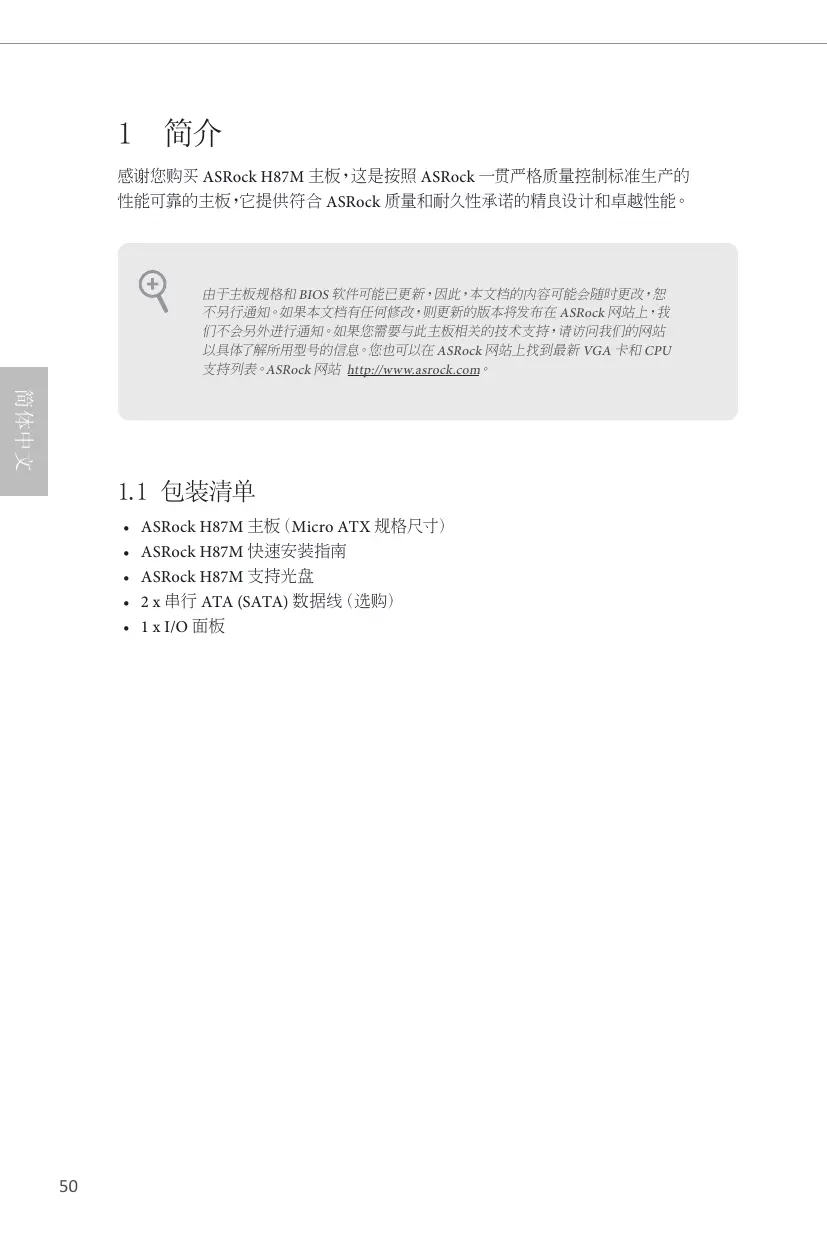

感谢您购买ASRock H87M主板，这是按照ASRock一贯严格质量控制标准生产的性能可靠的主板，它提供符合ASRock质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在ASRock网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在ASRock网站上找到最新VGA卡和CPU支持列表。ASRock网站http://www.asrock.com。

1.1 包装清单

• ASRock H87M主板（MicroATX规格尺寸）
• ASRock H87M 快速安装指南
• ASRock H87M 支持光盘
• 2x 串行ATA（SATA）数据线（选购）
• 1 × I / O 面板

1.2 规格

平台	·Micro ATX 规格尺寸 ·全固态电容器设计
CPU	·支持 LGA1150 封装第 4 代 Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 4 电源相设计 ·支持 Intel® Turbo Boost 2.0 技术
芯片集	·Intel® H87 ·支持 Intel® Small Business Advantage 2.0
内存	·双通道 DDR3 内存技术 ·2 x DDR3 DIMM 槽 ·支持 DDR3 1600/1333/1066 非 ECC,非缓冲内存 ·支持系统内存容量: 16GB (见“注意”) ·支持 Intel® Extreme Memory Profile (XMP)1.3/1.2
扩充槽	·1 x PCI Express 3.0 x16 槽 (PCIE1: x16 模式) ·1 x PCI Express 2.0 x16 槽 (PCIE2: x4 模式) ·2 x PCI 槽 ·支持 AMD Quad CrossFireX™ 和 CrossFireX™
图形	·只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效和 VGA 输出 ·支持 Intel® HD Graphics 内置视效: Intel® 快速同步视频,采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru™ 3D、Intel® Clear Video HD 技术、Intel® Insider™、Intel® HD Graphics 4600 ·Pixel Shader 5.0、DirectX 11.1 ·最大共享内存 1792MB ·三个 VGA 输出选项: D-Sub、DVI-D 和 HDMI ·支持三台监视器 ·支持 HDMI 技术,60Hz 时最大分辨率达 1920x1200
	·支持DVI-D,60Hz时最大分辨率达1920x1200 ·支持D-Sub,60Hz时最大分辨率达1920x1200 ·通过HDMI(需要符合规格的HDMI监视器)支持Auto Lip Sync、Deep Color (12bpc), xvYCC和HBR(高位速率音频) ·通过DVI-D and HDMI端口支持HDCP功能 ·通过DVI-D和HDMI端口支持全高清1080p Blu-ray(BD)播放
音频	·具有内容保护功能的7.1CH高清音频(Realtek ALC892音频编解码器) ·优质Blu-ray音频支持
LAN	·PCIE x1 Gigabit LAN 10/100/1000 Mb/s ·Qualcomm® Atheros® AR8171 ·支持Qualcomm® Atheros®网上安全唤醒技术 ·支持Wake-On-LAN(网上唤醒) ·支持高能效以太网802.3az ·支持PXE
后面板I/O	·1xPS/2键盘端口 ·1xD Sub端口 ·1xDVI-D端口 ·1xHDMI端口 ·1x光学SPDIF输出端口 ·4xUSB 2.0端口 ·4xUSB 3.0端口 ·1xRJ-45LAN端口,带LED(ACT/LINK LED和SPEED LED) ·高清音频插孔:后扬声器/中央/低音/线路输入/前扬声器/麦克风
存储	·6xSATA3 6.0Gb/s接口,支持RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 12和Intel Smart Response Technology)NCQ、AHCI和“热插拔”

接口

• 1xIR接脚
• 1x打印端口接脚
• 1xCOM端口接脚
• 1x机箱侵入接脚
• 1 x TPM 接脚
• 2xCPU风扇接口（1x4针，1x3针）
• 2x 机箱风扇接口（1x4针，1x3针）
• 1x电源风扇接口(3针)
• 1x24针ATX电源接口
• 1x8针12V电源接口
• 1x前面板音频接口
• 1xSPDIF输出接口
• 2xUSB2.0接脚（支持4个USB2.0端口）
• 1xUSB3.0接脚（支持2个USB3.0端口）

BIOS功能特点

• 64Mb AMI UEFI Legal BIOS·具有多语言 GUI 支持
• ACPI 1.1 兼容唤醒事件
• SMBIOS 2.3.1 支持
• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整（Voltage Multi-adjustment）

支持光盘

• 驱动程序、实用程序、防病毒软件（试用版）、CyberLink MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具栏、Start8，Intel® Extreme Tuning Utility (IXTU)

硬件监控

• CPU/机箱温度感测
• CPU/机箱/电源风扇转速计
• CPU/机箱静音风扇（可以按照CPU温度自动调整机箱风扇速度）

• CPU/机箱风扇多种速度控制
  CASE OPEN（机箱打开）检测

• 电压监控：+12V、+5V、+3.3V、CPU Vcore

操作系统

• Microsoft® Windows® 8/864-bit/7/764-bit兼容

认证

FCC、CE、WHQL
- ErP/EuP支持（需要支持ErP/EuP的电源）

• 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整BIOS设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

由于限制原因，实际内存容量可能会小于4GB，以保留给Windows®32-bit操作系统下的系统使用。Windows®64-bit操作系统没有此类限制。您可以使用ASRock XFast RAM来利用Windows®不能使用的内存。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2“上，它们短接”。

清除CMOS跳线

(CLRCMOS1)

见第1页，第14个）

CLRCMOS1允许您清除CMOS中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候15秒后，使用跳线帽将CLRCMOS1上的针脚2和针脚3短接5秒。但是，请勿在更新BIOS后立即清除CMOS。如果您需要在刚完成BIOS更新后清除CMOS，则必须先启动系统，并在关闭后再执行清除CMOS操作。请注意，密码、日期、时间和用户默认配置文件只在卸下CMOS电池后才会被清除。

如果您清除CMOS，机箱打开会被检测到。请将BIOS选项“Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针PANEL1)

见第1页，第15个）

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED（硬盘活动指示灯）：

连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时，此LED亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

串行ATA3接口

(SATA_0:

见第1页，第9个）

(SATA_1:

见第1页，第10个）

(SATA_2:

见第1页，第13个）

(SATA_3:

见第1页，第11个）

(SATA_4:

见第1页，第8个）

(SATA_5:

见第1页，第7个）

这六个SATA3接口支持最高6.0Gb/s数据传输速率的内部存储设备的SATA数据线。

USB2.0接脚

(9针USB6_7)

见第1页，第17个）

(9针USB8_9)

见第1页，第18个）

除I/O面板上的四个

USB2.0端口外，此主板上还有两个接脚。每个

USB2.0接脚可以支持两个端口。

USB3.0接脚

(19针USB3_2_3)

见第1页，第12个）

除I/O面板上的四个

USB3.0端口外，此主板上还有一个接脚。每个

USB3.0接脚可以支持两个端口。

前面板音频接脚

(9针HD AUDIO01)

见第1页，第25个）

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持HDA才能正常工作。请按照我们的手册和机箱手册的说明安装系统。

2. 如果您使用 AC'97 音频面板，请按照以下步骤安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B.将Audio_R(RIN)连接到OUT2_R，将Audio_L(LIN)连接到OUT2_L
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC'97音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡，调整“Recording Volume”（录音量）。

机箱扬声器接脚

(4针SPEAKER1)

见第1页，第16个）

DUMMY SPEAKER

请将机箱扬声器连接到此接脚。

SPDIF 输出接口

(2针SPDIF_OUT1)

见第1页，第26个）

SPDIFOUT

请使用线缆将 HDMI

VGA卡的SPDIF_OUT

接口连接到此接脚。

机箱和电源风扇接口

(4针CHA_FAN1)

见第1页，第19个）

CHA_FAN_SPEED

请将风扇线连接到风扇

接口并使黑线匹配接地

针脚。

(3针CHA_FAN2)

见第1页，第27个）

PWR_FAN_SPEED

CPU风扇接口

(4针CPU_FAN1)

见第1页，第2个）

(3针CPU_FAN2)

见第1页，第3个）

FAN_SPEED_CONTROL

此主板提供4针CPU风扇（静音风扇）接口。如果您打算连接3针CPU风扇，请将它连接到脚1-3。

ATX电源接口

(24针ATXPR1)

见第1页，第6个）

此主板提供24针ATX电源接口。要使用20针ATX电源，请沿针脚1和针脚13插接它。

ATX 12V 电源接口

(8针ATX12V1)

见第1页，第1个）

此主板提供8针ATX12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。

红外线模块接脚

(5针IR1)

见第1页，第23个）

此接脚支持选购的无线发射和接收红外线模块。

串行端口接脚

(9针COM1)

见第1页，第22个）

此 COM1 接脚支持串行端口模块。

机箱侵入接脚

(2针CI1)

见第1页，第24个）

此主板支持 CASE OPEN（机箱打开）检测功能-检测机箱盖是否拆下。此功能需要采用侵入检测设计的机箱。

TPM接脚

(17针TPMS1)

见第1页，第20个）

此接口支持 Trusted

Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

打印端口接脚

(25针LPT1)

见第1页，第21个）

这是一个打印端口线缆接口，通过它可以方便地连接到打印机设备。

电子信息產品污染控制標示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为10年。

图一

有毒有害物質或元素的名稱及含量說明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買ASRock H87M主機板，本主機板經ASRock嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合ASRock對品質及耐用度的承諾。

由於主機板規格及BIOS軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至ASRock網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在ASRock網站找到最新的VGA卡及CPU支援清單。ASRock網站http://www.asrock.com.

1.1 包装内容

• ASRock H87M 主機板 (Micro ATX 尺寸)
• ASRock H87M 快速安装指南
• ASRock H87M 支援光碟
• 2x Serial ATA (SATA) 資料纜線（選用）
• 1 ~x I / O 面板外罩

1.2 規格

平台	• Micro ATX 尺寸 • 全固態電容設計
CPU	• 支援第4代Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150 封裝) • 4電源相位設計 • 支援Intel® Turbo Boost 2.0技術
晶片組	• Intel® H87 • 支援Intel® Small Business Advantage 2.0
記憶體	• 雙通道 DDR3 記憶體技術 • 2 x DDR3 DIMM 插槽 • 支援DDR3 1600/1333/1066非ECC、無緩衝記憶體 • 最大系統記憶體容量: 16GB (請參閱「注意」) • 支援Intel® Extreme Memory Profile (XMP)1.3/1.2
擴充插槽	• 1 x PCI Express 3.0 x16插槽 (PCIE1: x16 模式) • 1 x PCI Express 2.0 x16插槽 (PCIE2: x4 模式) • 2 x PCI 插槽 • 支援AMD Quad CrossFire™ 及 CrossFire™
顯示卡	• 僅限整合GPU的處理器才可支援Intel® HD Graphics Built-in Visuals 及 VGA輸出。 • 支援Intel® HD Graphics Built-in Visuals: 轉換AVC、MVC (S3D)及MPEG-2 Full HW Encode1的Intel®高速影像同步轉檔技術、Intel® InTru™ 3D、Intel® Clear Video HD Technology、Intel® Insider™、Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • 最大共用記憶體1792MB • 三個VGA輸出選項:D-Sub、DVI-D及HDMI • 支援三台顯示器 • 支援最高達1920x1200 @ 60Hz解析度的HDMI技術
	• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D • 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub • 支援使用 HDMI (需相容於 HDMI 監視器) 的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR (高位元率音訊) • 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能 • 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放
音訊	• 7.1 CH HD 音訊含內容保護 (Realtek ALC892 音訊轉碼器)功能 • 高階藍光音訊支援
LAN	• PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm® Atheros® AR8171 • 支援 Qualcomm® Atheros® Security Wake On Internet Technology • 支援網路喚醒 • 支援 Energy Efficient Ethernet 802.3az • 支援 PXE
後面板 I/O	• 1 x PS/2 鍵盤連接埠 • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 1 x 光纖 SPDIF 輸出連接埠 • 4 x USB 2.0 連接埠 • 4 x USB 3.0 連接埠 • 1 x RJ-45 LAN 連接埠, 含 LED (ACT/LINK LED 及 SPEED LED) • HD 音訊插孔: 後置喇叭/中置/低音/線路輸入/前置喇叭/麦克風
儲存裝置	• 6 x SATA3 6.0 Gb/s 接頭支援 RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術)、NCQ、AHCI 及「熱插拔」

接頭

• 1xIR標頭
• 1x列印連接埠標頭
• 1xCOM連接埠標頭
• 1x機殼防護標頭
• 1 x TPM 標頭
• 2xCPU風扇接頭 (1× 4 -pin`1x3-pin)
• 2x機殼風扇接頭(1x4-pin丶1x3-pin)
• 1x電源風扇接頭(3-pin)
• 1 x 24 pin ATX 電源接頭
• 1x8 pin 12V電源接頭
• 1x前面板音訊接頭
• 1xSPDIF輸出接頭
• 2x USB 2.0 標頭 (支援 4 USB 2.0 運接埠)
• 1x USB3.0 標頭（支援2USB3.0連接埠）

BIOS功能

• 64Mb AMI UEFI Legal BIOS 含多語 GUI支援
• ACPI 1.1 符合唤醒自動開機
• 支援SMBIOS2.3.1
• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整

支援CD

• 驱動程式、公用程式、防毒軟體（試用版）、CyberLink MediaEspresso 6.5 Trial、Google Chrome 測覽器及工具列、Start8，Intel® Extreme Tuning Utility (IXTU)

硬體監視器

• CPU/機殼溫度感應
• CPU/機殼/電源風扇轉速計
• CPU/機殼靜音風扇（允許按照CPU溫度自動調整機殼風扇速度）
• CPU/機殼風扇多重速度控制
  機殼開啟偵測

電壓監控：+12V、+5V、+3.3V、CPU Vcore

作業系統

• 相容 Microsoft® Windows® 8/864 位元/7/764 位元

認證

*如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整BIOS中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

在Windows®32位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於4GB。Windows®64位元作業系統則沒有此類限制。您可使用ASRock XFast RAM運用Windows®無法使用的記憶體。

1.3 跳線設定

圖例顯示設定跳線的方式。跳線蓋套在針腳上時，該跳線為「短路」。若沒有跳線蓋套在針腳上，該跳線為「開啟」。圖例顯示3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除CMOS跳線

(CLRCMOS1)

（請參閱第1頁，編號14）

12
預設

23
清除CMOS

您可利用CLRCMOS1清除CMOS中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待15秒後，請使用跳線蓋讓CLRCMOS1上的pin2及pin3短路約5秒。不過，請不要在更新BIOS後立即清除CMOS。若您需在更新BIOS後立即清除CMOS，則必須先重新啟動系統，然後於進行清除CMOS動作前關機。請注意，只有在取出CMOS電池時才會清除密碼、日期、時間及使用者預設設定檔。

若您清除 CMOS，可能會偵測到機殼開歟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4板載標頭及接頭

板載標頭及接頭都不是跳線，請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋套在標頭及接頭上，將造成主機板永久性的受損。

系統面板標頭

(9-pin PANEL1)

（請參閱第1頁，編號15）

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此標頭。在連接纜線之前，請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設開關）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此LED會亮起。系統進入S1/S3睡眠狀態時，LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時，LED會熄滅。

HDLED（硬碟活動LED）：

連接至機殼前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時，LED會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此標頭時，請確定佈線及針腳指派皆正確相符。

Serial ATA3 接頭

(SATA_0:

請參閱第1頁，編號9）

(SATA_1:

請參閱第1頁，編號10)

(SATA_2:

請參閱第1頁，編號13)

(SATA_3:

請參閱第1頁，編號11)

(SATA_4:

請參閱第1頁，編號8)

(SATA_5:

請參閱第1頁，編號7)

aannnnnne aannnnnne

這六組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0Gb / s 資料傳輸率。

USB 2.0 標頭

(9-pin USB6_7)

（請參閱第1頁，編號17）

(9-pin USB8_9)

（請參閱第1頁，編號18）

除了I/O面板上的四個USB2.0連接埠外，在本主機板上還有另外兩組標頭。各USB2.0標頭皆可支援兩個連接埠。

USB 3.0 標頭

(19-pin USB3_2_3)

（請參閱第1頁，編號12）

除了I/O面板上的四個USB3.0連接埠外，在本主機板上還有另外一組標頭。各USB3.0標頭皆可支援兩個連接埠。

前面板音訊標頭

(9-pin HD AUDIO01)

（請參閱第1頁，編號25）

本標頭適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板,請按照以下步驟安裝至前面板音訊標頭：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B.將Audio_R(RIN)連接至OUT2_R且將Audio_L(LIN)連接至OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D.MIC_RET及OUT_RET僅供HD音訊面板使用。您不需要在AC'97音訊面板上連接。
E.若要啟動前側麥克風，請前往Realtek控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼喇叭標頭

(4-pin SPEAKER1)

（請參閱第1頁，編號16）

DUMMY SPEAKER

請將機殼喇叭連接至此標頭。

SPDIF輸出接頭

(2-pin SPDIF_OUT1)

（請參閱第1頁，編號26）

SPDIFOUT

請使用纜線將HDMI VGA卡的SPDIF_OUT接頭接至此標頭。

機殼及電源風扇接頭

(4-pin CHA_FAN1)

（請參閱第1頁，編號19）

CHA_FAN_SPEED

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

(3-pin CHA_FAN2)

（請參閱第1頁，編號27）

(3-pin PWR_FAN1)

(請參閱第1頁，編號4)

PWR_FAN_SPEED

CPU風扇接頭

(4-pin CPU_FAN1)

（請參閱第1頁，編號2）

(3-pin CPU_FAN2)

（請參閱第1頁，編號3）

本主機板配備4-PinCPU風扇(靜音風扇)接頭。若您計畫連接3-Pin CPU風扇，請接至Pin1-3。

ATX電源接頭

(24-pin ATXPWR1)

（請參閱第1頁，編號6）

本主機板配備一組24-pinATX電源接頭。若要使用20-pinATX電源供應器，請插入Pin1及Pin13。

ATX12V電源接頭

(8-pinATX12V1)

（請參閱第1頁，編號1）

本主機板配備一組8-pinATX12V電源接頭。若要使用4-pinATX電源供應器，請插入Pin1及Pin5°

紅外線模組標頭

(5-pin IR1)

（請參閱第1頁，編號23）

此標頭支援選用的無線傳送及接收紅外線模組。

序列連接埠標頭

(9-pin COM1)

（請參閱第1頁，編號22）

此 COM1 標頭支援序列連接埠模組。

機殼防護標頭

(2-pin CI1)

（請參閱第1頁，編號24）

本主機板支援「機殼開啟」偵測功能，可偵測機殼外蓋是否遭移除。若要使用本功能，機殼必須採用機殼防護偵測設計。

TPM 標頭

(17-pin TPMS1)

（請參閱第1頁，編號20）

此接頭支援信賴平台模組(TPM)系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。

列印連接埠標頭

(25-pin LPT1)

（請參閱第1頁，編號21）

這是供列印連接埠纜線使用的介面，可方便印表機裝置連線。

1 Pendahuluan
