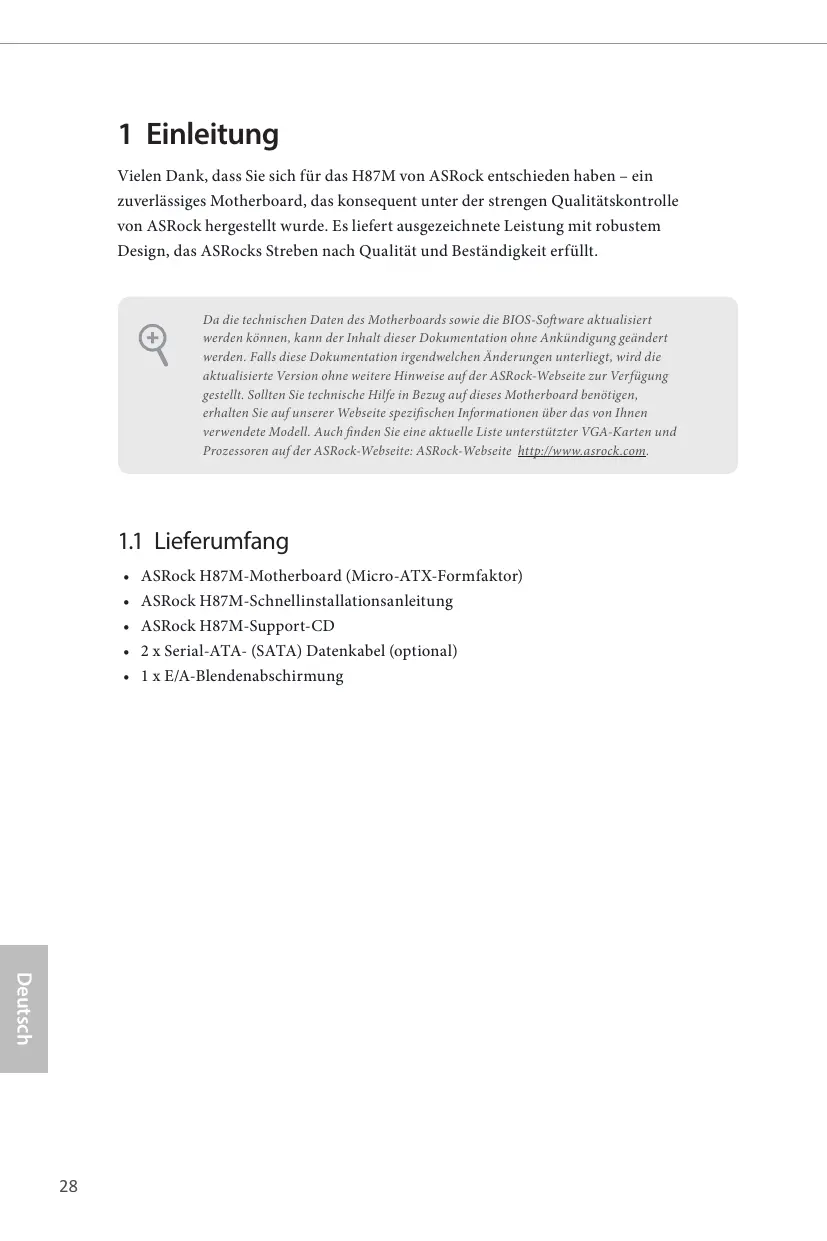

BEDIENUNGSANLEITUNG H87M ASROCK
Vielen Dank, dass Sie sich für das H87M von ASRock entschieden haben – ein zuverlüssiges Motherboard, das consequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelten Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Websitese zur Verfugung gestellt. Sollen Sie technische Hilfe in Bezug auf these Motherboardenoten, erhalten Sie auf unserer Websitespezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Listentutstzter VGA-Karten und Prozessoren auf der ASRock-Websites: ASRock-Websites http://www.asrock.com.
1.1 Lieferumfang
- ASRock H87M-Motherboard (Micro-ATX-Formfaktor)
ASRock H87M-Schnellinstallationsanleitung
ASRock H87M-Support-CD
- 2 x Serial-ATA-(SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung
1.2 Technische Daten
- Micro-ATX-Formfaktor
Vollständig solides Kondensatordesign
Prozessor
- Unterstutz Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket
4-Leistungsphasendesign
- Unterschied Turbo Boost 2.0-Technologie
Chipsatz
Intel H87
- Unterstützt Intel® Small Business Advantage 2.0
Speicher
Dualkanal-DDR3-Speichertechnologie
- 2 x DDR3-DIMM-Steckplatze
- Unterstützung DDR3 1600/1333/1066 non-ECC, ungepufferter Speicher
- Systemspeicher, max. Kapazität: 16GB (siehe ACHTUNG)
- Untersitzt Intel Extreme Memory Profile (XMP)1.3/1.2
Erweiterungssteckplatz
- 1 x PCI-Express 3,0-x16-Steckplatz (PCIE1: x16-Modus)
- 1 x PCI-Express 2,0-x16-Steckplatz (PCIE2: x4-Modus)
2 x PCI-Steckplatze
- Unterstützung AMD Quad CrossFireX™ und CrossFireX™
Grafikkarte
- Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integrieriert sind.
- Unterstützung integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600
- Pixel Shader 5.0, DirectX X 11.1
Max. geteilter Speicher: 1792 MB
- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI
- Unterstützung drei Monitore
- Unterstützung HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
| • Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützung D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützung Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)
• Unterstützung HDCP-Funktion mit DVI-D- und HDMI-Ports
• Unterstützung Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports |
| Audio | • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode)
• Erstklassige Blu-ray-Audiounterstützung |
| LAN | • PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® AR8171
• Unterstützung Qualcomm® Atheros® Security Wake On Internet-Technologie
• Unterstützung Wake-On-LAN
• Unterstützung energieffizientes Ethernet 802.3az
• Unterstützung PXE |
| Rückblende, E/A | • 1 x PS/2-Tastaturanschluss
• 1 x D-Sub-Port
• 1 x DVI-D-Port
• 1 x HDMI-Port
• 1 x Optischer SPDIF-Ausgang
• 4 x USB 2.0-Ports
• 4 x USB 3.0-Ports
• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• HD-Audioanschluss: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher /Mikrofon |
Speicher
- 6 x SATA-III-6,0-Gb/s-Anschlüsse, Unterstützung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging"
Anschluss
1 x IR-Stiftleiste
1 x Druckanschluss-Stiftleiste
1xCOM-Anschluss-Stiftleiste
1 x Gehäuseingriff-Stiftleiste
1 x TPM-Stiftleiste
- 2 x CPU-Lüfteranschluss (1 x 4-polig, 1 x 3-polig)
- 2xGehauselüfteranschluss (1x4-polig,1x3-polig)
- 1 x Netzteillüfteranschluss (3-polig)
1x24-poligerATX-Netzanschluss
1 x 8-poliger 12-V-Netzanschluss
- 1 x Audioanschluss an Frontblende
- 1 x SPDIF-Ausgang
- 2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports)
- 1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)
BIOS-
Funktion
- 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
- ACPI 1.1-konforme Aufweckereignisse
SMBIOS 2.3.1-Unterstützung
CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung
Support-CD
- Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, Intel® Extreme Tuning Utility (IXTU)
Hardware-
überwachung
CPU-/Gehausetemperaturerkennung
CPU/Gehäuse/Netzteil-Luftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüften über die CPU-Temperatur)
CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Gehäuse-offen-Erkennung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem
- Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertifizierungen
FCC,CE,WHQL
- ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
- Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overlocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittambieten zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und soccer Componenten und Geräte Ihres Systems beschädigten. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursucht wurden.
Aufgrund von Beschrankungen kann die Höhe des tatsächlichen für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.
1.3 Jumpereinstellung
Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
Short
Open
CMOS-loschen-Jumper
(CLRCMOS1)
(siehe S. 1, Nr. 14)
Standard
CMOS loschen
CLRCMOS1 erhögt Ichinen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose.Warten Sie 15 Sekunde, Schlieben Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Loschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen,müssen,starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie,dass Kennwort,Datum,Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie enternt wird.
Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt.itte passen Sie die BIOS-Option „Status löschen“ zur Lösung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.
1.4 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüessen an. Durch Anbringen von Jumper-Kappen an diesen Stifleisten und Anschlüessen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 15)
Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäues verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu startenlässt.
PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivität-LED):
Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.
Das Design der Frontblende kann je nach Gehäuse varieren. Ein Frontblendenmodul besteht hahntsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschliegen Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmrt sind.
Serial-ATA-III
Anschlisse
(SATA_0:
siehe S.1,Nr.9
(SATA_1:
siehe S.1,Nr.10)
(SATA_2:
siehe S.1,Nr.13)
(SATA_3:
siehe S.1,Nr.11)
(SATA_4:
siehe S.1,Nr.8)
(SATA_5:
siehe S.2,Nr.7)
SATA5
SATA
aannnnnne aannnnnne
These sechs SATA-III-Anschlüsse Unterstützungen SATA-Datenkabel für interne Speichereräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
Neben vier USB 2.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an thisem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 2.0-Stiftleisten
(9-polig, USB6_7)
(siehe S.1,Nr.17)
(9-polig, USB8_9)
(siehe S.1,Nr.18)
USB 3.0-Stiftleiste
(19-polig, USB3_2_3)
(siehe S.1,Nr.12)
Neben vier USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesen Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 25)
These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.
- High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie esitte anhand der nachstehenden Schritte an der Audiostifleiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)“Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)” an.
Gehauselautsprecherstift-leiste
(4-polig, SPEAKER1)
(siehe S.1,Nr.16)
Bitte verbinden Sie den Gehauselautsprecher mit dieser Stiftleiste.
SPDIF-Ausgang
Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S.1, Nr. 19)
Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht führt zum Erdungskontakt.
(3-polig, CHA_FAN2)
(siehe S.1, Nr.27)
(3-polig, PWR_FAN1)
(siehe S.1, Nr.4)
CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S.1, Nr.2)
(3-polig, CPU_FAN2)
(siehe S.1, Nr.3)
Dieses Motherboard bieteten einen 4-poligen CPU-
Lüfteranschluss (lautloser Lüfter). Falls Sie einen
3-poligen CPU-Luftner
anschließlich möchten,
verbinden Sieihnitte mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig,ATXPWR1)
(siehe S.1, Nr. 6)
Dieses Motherboard bietet einen 24-polig
ATX-Netzanschluss.
Bitte schlieben Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig,ATX12V1)
(siehe S.1, Nr. 1)
Dieses Motherboard bietet einen 8-poligen
ATX-12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzeils entlang
Kontakt 1 und Kontakt 5
an.
Infrarotmodul-Stiftleiste
(5-polig, IR1)
(siehe S.1,Nr.23)
These Stiftleiste Unterstützung ein optionales kabelloses
Infrarotmodul zum Übertragen
und Empfangen.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 22)
These COM1-Stiftleistungenustredit ein Modul felserielle Ports.
Gehauseingriff-Stiftleiste
(2-polig, CI1)
(siehe S. 1, Nr. 24)
Dieses Motherboard understands die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferenkungsdesign voraus.
TPM-Stiftleiste
(17)-polig, TPMS1)
(siehe S.1,Nr.20)
Dieser Anschluss
unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
Druckanschluss-Stiftleiste
(25-polig, LPT1)
(siehe S.1, Nr. 21)
Thesechnittstelleist fur Druckerkabelvorgesehen undermoglichbequemes Anschlieben von Druckern.
